Виды открытой проводки в домaх их бруса, каркасных, панельных

Равномерное распределение нагрузки

Для снижения температуры проводящих жил и уменьшения скорости деградации изоляции от перегрева необходимо разделить потребителей на группы:

с небольшой мощностью и длительным включением (например, светодиодное освещение);
с повышенным энергопотреблением и длительным временем работы (например, нагревательный элемент котла горячего водоснабжения);
с высокой мощностью и периодическим использованием (например, стиральная машинка или пылесос).

На основе полученных данных производят расчет необходимого сечения проводов и определяют номиналы автоматических предохранителей и устройств защиты линии. Распределение позволяет снизить нагрузку на ветви электропроводки и снижает риск аварийного отключения освещения.

Выбор материалов

Качество исходных материалов определяет то, насколько надежной и функциональной будет проводка

Поэтому выбору кабеля и других элементов системы электричества в доме стоит уделить особое внимание

Самым дешевым вариантом для подведения электрического тока к дому является жесткий кабель из алюминия типа СИП – это допускается, хотя лучше использовать медный провод. Но внутри вся электросеть должна быть построена из медного кабеля.

Оптимальным выбором будет провод марки NYM. Он трехжильный, что идеально подходит для однофазных сетей (один провод – фаза, другой – ноль, а третий используется для заземления).

Сечение каждой жилы имеет значение 1,5, что вполне достаточно для системы освещения. Что касается подключения розеток, то для них используют провода с сечением 2,5 кв. м, а бытовой технике и вовсе нужен кабель 4-6 кв. м в сечении.

Итак, электромонтажные работы реально сделать своими руками, особенно в каркасном доме

Важно лишь изначально иметь четкий план будущей сети в доме, закупить нужные материалы и последовательно выполнять все процессы

Если вы не уверены, что можете качественно выполнить работу, лучше довериться профессионалам, ведь именно неисправность электропроводки является самой частой причиной пожаров. И лучше заплатить больше денег за работу, чем потом переживать, что где-то при монтаже была допущена существенная ошибка.

Будете ли вы делать электропроводку самостоятельно или силами профессионалов, посмотрите, как это правильно делать в каркасном доме, в видео. Во втором случае знания пригодятся для контроля.

Каркасная перегородка своими руками

Установить перегородки в каркасном доме своими руками несложно, главное, понимать сам принцип возведения и не отклоняться от технологии. Первый этап строительства межкомнатной стены подразумевает возведение каркаса. Для этого необходимо сделать обвязку на полу, на потолке и на стенах. На этом этапе устанавливается дверная коробка (если она предусмотрена).

При возведении каркаса следует обратить внимание на то, что несущие балки и ребра перегородки должны быть из бруса одинакового сечения. Каркас фиксируют на полу с балками, одним из удобных способов

При проведении работ по возведению перегородок необходимо следить за уровнем установки, чтобы избежать случайного перекоса конструкции.

Следующий шаг – заполнение пустот перегородки звукоизоляцией и обшивка конструкции листовым материалом. Далее заделывают швы, наносят отделочные материалы. Посмотрите видео, в котором рассмотрены особенности конструкции и расчетов межкомнатных перегородок для каркасного дома.

Проводка внутренняя

Самый главный нормативный документ электрика – ПУЭ (правила устройства электроустановок). Согласно этим правилам, внутренняя проводка (её ещё по-другому называют скрытой) в деревянных домах должна выполняться в металлических трубах. Так как каркасные домостроения выполняются из дерева, это требование необходимо соблюдать и для них. Представляете себе, в какие финансовые затраты может вылиться такое количество труб и их монтаж?

Можно применять металлические рукава или короба, однако если деньги позволяют, всё-таки используйте трубы. Эти вспомогательные средства должны иметь толщину стенок от 2,5 до 4 мм (в зависимости от сечения проводников), чтобы в случае короткого замыкания металлическая конструкция не прогорела. Желательно чтобы трубы внутри были прокрашены или оцинкованы, это защитит стенки от ржавчины. Пример на видео:

Естественно, что на пути прокладки кабеля будут встречаться изгибы и повороты, в этих местах трубы следует соединять с помощью сварки или резьбы. Очень удобно использовать медные трубы, они легко гнутся, однако это слишком дорого.

Такой монтаж выполняют ещё на этапе строительства, к тому же, как видите, он достаточно затратный и в плане финансов, и в плане труда, времени и сил. Поэтому самый правильный выбор для каркасного дома всё-таки наружная электропроводка.

Типовые ошибки

Прежде, чем перейти к их разбору следует уяснить, что короткое замыкание (далее КЗ), являющееся причиной пожара, практические всегда возникает из-за нарушения изоляционного покрытия. Оно может быть вызвано как механическим повреждением проводов (А рис. 1), так и подключением к линии нагрузки выше расчетной (В рис. 1).

Рис 1. А и В – причины, С – следствие

Теперь рассмотрим классическую ошибку многих горе-мастеров, по незнанию или с целью выделенного бюджета, монтирующих в деревянном доме проводку скрытого типа в гофрированных ПВХ трубах, металлорукавах или пластиковых коробах. Делать это категорически запрещается!

Рисунок 2. Пример нарушения ПУЭ (скрытая проводка на горючем основании с использованием ПВХ гофры)

Теперь объясним, по каким причинам такой монтаж недопустим для деревянных строений. Приведем три аргумента:

Нельзя гарантировать, что в процессе монтажа не нарушиться целостность изоляции. Для этого совсем не обязательно совершать ошибки при монтаже, достаточно просто производственного брака, нарушения условий хранения или транспортировки кабеля. Сам факт, что вероятность нельзя исключать. Бывали случаи, когда измерительные приборы не могли зафиксировать наличие микротрещин в изоляции.

Со временем, под воздействием нагрузки, подключенной к линии, в проблемном месте начнет происходить ослабление изоляции, что рано или поздно приведет к КЗ. Толщины стенок ПВХ труб и коробов будет недостаточно для сдерживания выделившейся энергии, соответственно, произойдет возгорание. Для наглядности его последствие показано на рисунке 2.

Помимо вышесказанного, нельзя сбрасывать со счетов незваных гостей, которые не редкость для деревянных конструкций, речь идет о грызунах. В силу своей деструктивной природы, они проявляют повышенный интерес к линиям домашних коммуникаций.

Пластиковый короб или гофра не станет для мышей, а в особенности крыс, серьезной преградой. Чем грозит оголение проводов, объяснять нет необходимости.

В пустотах, сделанных в деревянном основании под проводку, со временем накапливается древесная пыль. Чтобы она воспламенилась порой достаточно небольшой искры. Локализировать такой очаг возгорания довольно проблематично, поскольку он скрыт от глаз. Но, даже обнаружив место, получив к нему доступ и потушив пламя нельзя гарантировать, что оно не продолжило распространяться по пустотам кабельного канала.

ПУЭ 6 издание, пункт 2.1.21, дословно

Причина запрета связана с тем, что такое соединение не может гарантировать надежность контакта. В результате провода начинают греться, разрушается изоляция и возникает КЗ.

Характерные последствия скрутки.

Формирование электрического обеспечения в Америке

В Америке отверстия под электрические коммуникации формируются еще во время создания панелей. После выпуска они будут располагать тоннелями под электромонтаж. Благодаря чему высококлассный специалист еще на этапе сборки сможет выполнить часть работ. При этом единственной угрозой для разрушения провода может стать гвоздь, однако если он будет требуемой длины, этого не произойдет.

Также готовые выемки в панелях будут и под розетки, выключатели, коробки, в случае нестандартных ситуаций приемлемо использовать провод с оголенной жилой земля, что даст возможность УЗО активнее реагировать на утечку.

Коммутация электроточек – как установить и сделать надежные контакты

Для обеспечения всех помещений электричеством делаем развод проводки в распределительных коробках. Они изготовлены из различных материалов, имеют разнообразную форму. Одни предназначены для установки на поверхности – подходят для открытой проводки, другие утапливаются в стену, применяются для скрытой проводки. От них проводники направляются на розетки, к выключателям, светильникам.

При монтаже учитываем расцветку проводов: фазный белого цвета (на схеме L), нулевой синий (N), заземляющий с зелеными и синими полосами (РЕ). Для повышенной надежности контактов используем клеммы фирмы WAGO. Это простые изделия пружинного типа. Зачищаем изоляцию, вставляем концы проводов в клемму, где они сами прочно фиксируются, прижатые пружиной. Подключение очень качественное, контакты никогда не греются.

Останавливаем выбор на розетках, конструкция которых предусматривает заземление. Они отличаются внешним видом: имеют два пружинящих контакта снаружи. В розетках с подключением трех проводов при установке вилки сначала подключается заземление, затем фаза и нуль. Это обеспечивает безопасность при повреждении проводки. Выключатели также должны иметь три контакта, один сбоку служит для заземления.

Каркасное домостроение сопровождается различными мифами. Отдельные из них связаны с обеспечением электричеством сооружений такого типа. При этом ссылаются на повышенную пожароопасность каркасных зданий. Следует отметить, что этот фактор зависит только от конкретных материалов, использованных при строительстве. Относительно проводки, то умело выполненный монтаж, применение качественных материалов и комплектующих снижают уровень пожароопасности от электричества до минимального уровня.

Свод правил о скрытой электропроводке

Строительные правила не устанавливают строгие рамки для прокладки проводки. Разрешено пропускать кабели в пустотах конструкций, теплоизоляционном слое, сквозь элементы каркаса без применения труб или втулок.

Основное требование – оболочка провода не должна быть горючей или распространять горение.

Пожар можно предотвратить или уменьшить его вероятность двумя способами: построить дом из негорючих материалов или устранить причину возгорания путем прокладки сетей из качественных составляющих с достаточной защитой от замыканий, перегрузок и утечек. Все компоненты сети – сечения, автоматика, длина цепей, электротехнические изделия, приборы – должны соответствовать друг к другу.

В России всегда предпочитали идти по первому пути, хотя он более трудоемкий, долгий и дорогой. За рубежом менее жесткое отношение к прокладке электропроводки.

На сколько модулей нужно устанавливать щиток

Электропроводка в частном доме подразумевает монтаж щитка на каждом этаже в частных домах, коттеджах или дачах. Однако для того чтоб узнать сколько нужно модулей, первоначально нужно посчитатать сколько будет потребителей. Давайте сделаем расчет для стандартного варианта, что на его примере смогли выполнить монтаж электропроводки в доме совими руками.

Допустим на этаже у Вас:

3 комнаты.
Кухня;
Корридор;
Бойлер;
Стиральная машинка;
Система теплый пол в 3-х комнатах и кухне;
Электрическая плита;
4 кондиционера.

Исходя из этого в распределительных щит Вам необходимо установить:

5 однополюсных автоматических выключателей на 10 А (освещение 3-х комнат, кухни и коридора);
14 штук УЗО на 16 А (3 шт розетки в комнатах, 1 шт розетки кухни, 1 шт розетки коридора, 1 шт розетка бойлера, 1 шт розетка стиральной машинки, 3 шт система теплый пол, 4 шт кондиционера);
1 УЗО на 25–32 А для подключения электрической плиты.

Из вышеприведенных расчетов количество занятых модулей у нас будет 35 штук (30 модулей занимают 15 шт УЗО и 5 модулей автоматические выключатели). То есть нам будет нужен распределительный щит на 36 модулей. Однако если Вы захотите еще подключить ограничитель напряжения либо количество потребителей будет больше тогда щит нужно монтировать на 48 модулей.

После монтажа распределительного щита можно монтировать УЗО и автоматические выключатели. Они легко монтируются на специальную DIN-рейку, которая идет в базовой комплектации со щитом.

Виды каркасных домов

Основной классификацией каркасных домов, является разделение домов по материалу из которого возведен каркас дома. По данному критерию каркасные дома разделяют на три вида:

Дома с деревянным каркасом
Дома с металлическим каркасом
Дома с комбинированным каркасом ( совмещение металлического, деревянного каркаса с каменными и иными технологиями строительства)

Деревянный каркас дома

Это самый распространённый вид каркаса. Является основоположником и прародителем каркасного строительства.

Весь каркас и конструктив дома выполняется исключительно из пиломатериалов разной формации и видов. На практике, в частности в странах с русско-язычным населением, вопреки требованиям технологии используется древесина разной влажности от камерной до естественной. Что противоречит технологичным требованиям. Рекомендуется использовать дерево камерной сушки.

деревянный каркас дома

Монтаж и сборка каркаса осуществляется как с использованием саморезов и шурупов по дереву в качестве основного крепежного элемента, так и путем гвоздевого крепления. Сборка выполняется с соблюдением системы диагональных раскосов. Этот принцип делает конструкцию максимально прочной и устойчивой к сильному ветру и возможной сейсмической активности.

Деревянный каркас можно возводить на любом типе фундамента от свайного до железо-бетонного. Особая легкость дома не требует массивного и тяжелого основания, что значительно облегчает работу и снижает затраты на строительство. С практической точки зрения, желательно возводить деревянный каркас на прочном фундаменте, который не имеет амортизационных свойств, например деревянное основание на сваях. Поскольку силовое воздействие на деревянное основание дома может вызывать вибрацию по всему строению. Что не будет создавать комфортные ощущения у жильцов дома.

Основными недостатками деревянного каркаса является чувствительность к изменениям влажности, дерево хорошо впитывает влагу, привлекательно для насекомых и грызунов, а так же слабая огнестойкость. Данные недостатки сводятся к минимуму путем использования специальных средств обработки и защиты.

каркасный дом из стального профиля

Стальной (металлический) каркас дома

Различают два типа металлических каркасов дома:

Лёгкий каркас из оцинкованного металлопрофиля
Тяжелый каркас из металлопроката черного метала

Сокращенно в строительстве, технология легкого каркасного строительства, на базе металлоконструкций называется сокращенно ЛСТК. Аббревиатура ЛСТК означает- Легкие Стальные Тонкостенные Конструкции. Технология достаточно востребована в Европейских странах и Японии.

В качестве материала для монтажа каркаса используется легкие оцинкованные профиля различной марки, это стоечные и направляюще профиля, уголки, крабы , пластины и прочие разновидности металлических элементов. Толщина таких профилей от 1 до 2 мм, что значительно облегчает дом. Крепление составных частей каркаса осуществляется путем скручивания саморезами по металлу. Отдельно монтируются отдельные части каркаса дома, после чего устанавливаются согласно проекту в единый конструктив.

оцинкованный каркас дома

Плюсы оцинкованного каркаса:

подобный металлический каркас более чем в два раза легче деревянного каркаса. Хорошо подходит для слабого грунта и фундамента.
высокопрочный
не дает усушки и не деформируется
огнестойкий и не интересен насекомым
возможно монтировать в любое время года, без потери прочностных характеристик, гарантийный срок службы более 100 лет

Минусы оцинкованного каркаса:

дороже деревянного каркаса
сложность и длительность монтажа

Каркас из металлопроката черного металла.

Наименее распространенная технология, характеризующаяся запретностью, трудоёмкостью и общей тяжестью все конструкции. Практически не используется. Кроме легких оцинкованных профилей, металлический каркас монтируют так же из тяжелого металлопроката. Это уголки, швеллера выполненные из черного металла, толщиной от 2 мм и более. Возведение подобного каркаса более трудоемкий и долгий процесс. Конструкция будет более тяжелой в отличие от описанных выше. Монтаж такого каркаса осуществляется путем сварки.

каркас из металлопроката

Требования к электропроводке в деревянном доме

В связи с высокой пожарной опасностью деревянных домов, соблюдение правил и требований, предъявляемых к прокладке электропроводки, приобретает особую актуальность.

Соблюдение требований безопасности начинается уже при подключении деревянного дома к линии электропередачи. Это мероприятие должна проводить организация, отвечающая за снабжение электроэнергией. После оформления всей необходимой документации, устанавливается счетчик и выполняется непосредственное подключение к питающей сети. Для этих целей используется гибкий изолированный провод, у которого предварительно проверяется целостность изоляции.

Как правило, счетчик устанавливается снаружи, а распределительный щиток – внутри здания. Кабель, соединяющий обе точки, проходит по стальной трубе через отверстие, пробитое в стене. Высота ввода должна быть не менее 2,75 м от поверхности земли. Изоляторы и провода проходят от выступающей части крыши на расстоянии не менее 20 см. Вводная труба защищается от проникновения влаги.

Началом внутренней проводки в деревянном доме является распределительный щит. Для его установки выбираются сухие места. Данный вид оборудования не может располагаться в ванной комнате, душевой или санузле. Щит должен иметь несгораемую основу и запираться на ключ. На расстоянии 50 см от него не должно быть отопительных приборов и оборудования, систем газо-, водоснабжения и канализации.

К уже рассмотренным способам прокладки кабелей и проводов в деревянных домах также предъявляются требования по обеспечению электро- и пожарной безопасности.

Скрытая прокладка проводов может быть выполнена несколькими способами:

Обычный провод в оболочке из горючих материалов укладывается на несгораемую подкладку, после чего на него наносится слой штукатурки толщиной 1 см и более.
Обычный провод с оболочкой из огнестойких материалов может быть просто уложен на несгораемую подкладку по всей длине без последующей штукатурки.

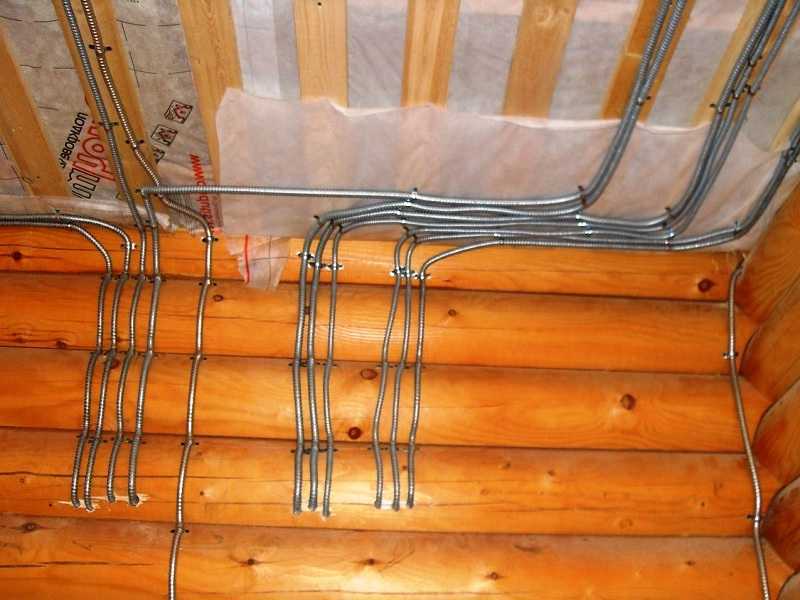

При использовании провода в металлической гофре, он может укладываться на конструктивные элементы здания.
В случае использования стальных коробов, закрепляемых непосредственно на конструкциях, в них могут укладываться провода, у которых отсутствует дополнительная защита.
При использовании огнестойких пластиковых коробов допускается прокладка в них любых проводов, при условии установки под ними подкладки из несгораемых материалов. В дальнейшем сам короб покрывается штукатуркой, толщиной слоя 1 см и более.

Непременным условием использования металлических коробов и гофрированных шлангов является их дополнительное заземление на всем участке прокладки кабелей и проводов. Размеры подкладки из негорючих материалов выбираются таким образом, чтобы она выступала за габариты короба или гофры как минимум на 1 см.

Разводка проводов открытым способом в большинстве случаев выполняется с применением роликов. Данный способ более простой с технической точки зрения и не требует такого количества материалов, как при скрытой проводке. Единственным недостатком является внешний вид таких линий, который успешно скрывается благодаря оригинальным дизайнерским решениям. В целях безопасности по всей длине проводов укладывается подкладка из негорючих материалов.

Для открытой проводки используется оболочка из негорючих материалов, которая укладывается прямо на конструктивные элементы. Если используются трубы или несгораемые короба, то наличие дополнительной оболочки проводов необязательно. Существуют отдельные технические требования для наружной проводки деревянного дома, прокладываемой непосредственно на улице. В первую очередь это касается минимального расстояния от земли до линии, которое составляет 2,75 метра. Промежуток между проводом и стеной здания должен быть не менее 0,5 метра, а расстояние от балконов и окон – 1,5 метра и выше.

Основное внимание уделяется вводу в здание и защите его от попадания и скопления влаги. С этой целью применяются специальные уплотнения, обеспечивающие надежную герметизацию

Перед разводкой проводов необходимо определить место расположения всех потребителей, определить суммарную мощность бытовой техники и оборудования. Соблюдение всех технических норм и требований обеспечит надежную и продолжительную эксплуатацию домашней электрической сети. Одновременно будут решены вопросы электро- и пожарной безопасности, особенно актуальные для деревянных домов.

Распределительный щиток

После вхождения в распределительный щиток кабель с улицы подсоединяется к вводному автомату. Для этого покупают такой же автомат, как и тот, что защищает счетчик от выгорания.

Далее собирают коммутацию в распределительном щитке согласно заранее составленной схеме. Она подразумевает подключение автоматов отходящих линий, дифференциальных автоматов, приборов защиты УЗО.

По правилам подключения электрики для каждой комнаты в щитке необходимо выделять два автомата – по одному на розетки и светильники. Что касается ванной и кухни, то там нужно выделять дополнительные автоматы для розеток, в которые будет подключаться бытовая техника.

Что нужно для монтажа открытой проводки

Теперь разберемся, как правильно подобрать кабель, розетки и выключатели для проводки открытого типа.

Как выбрать кабель для внешней проводки

Аналогично организации скрытой проводки выбор кабеля для внешней напрямую связан с электрической нагрузкой на устанавливаемую систему. Бытовые и электрические приборы могут функционировать при подключении через медные двух- или трехжильные кабели либо алюминиевые с сечением 2,5 кв. мм. Электрическая плита потребляет больше мощности, поэтому потребуется кабель сечением 5-6 кв. мм. Вся ветка должна подводиться к распределительной коробке через предохранитель на 25 А.

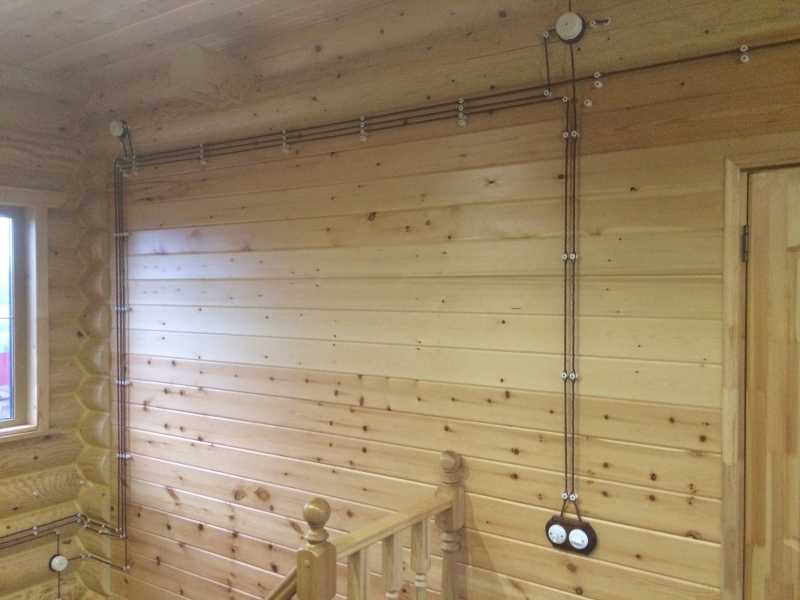

Кабель для внешней ретро-проводки

Медные кабели считаются более надежными и устойчивыми, а в некоторых случаях применение алюминиевых уже попросту недопустимо. Обусловлено это тем, что медь — материал, более устойчивый к коррозии, выдерживающий большую электрическую нагрузку в сравнении с алюминиевым проводом того же сечения. Кроме того, медный кабель более пластичен, что исключает вероятность его перелома даже при монтаже линий с множеством изгибов.

Розетки

Для проводки открытого типа используются накладные розетки, которые крепятся прямо к стене. Нет необходимости проделывать углубления для подрозетников, поскольку контакты таких элементов в отличие от встраиваемого оборудования хорошо изолированы и спрятаны внутри. Если какие-то приборы должны использоваться с заземлением, нужно покупать накладные розетки с наличием соответствующего контакта.

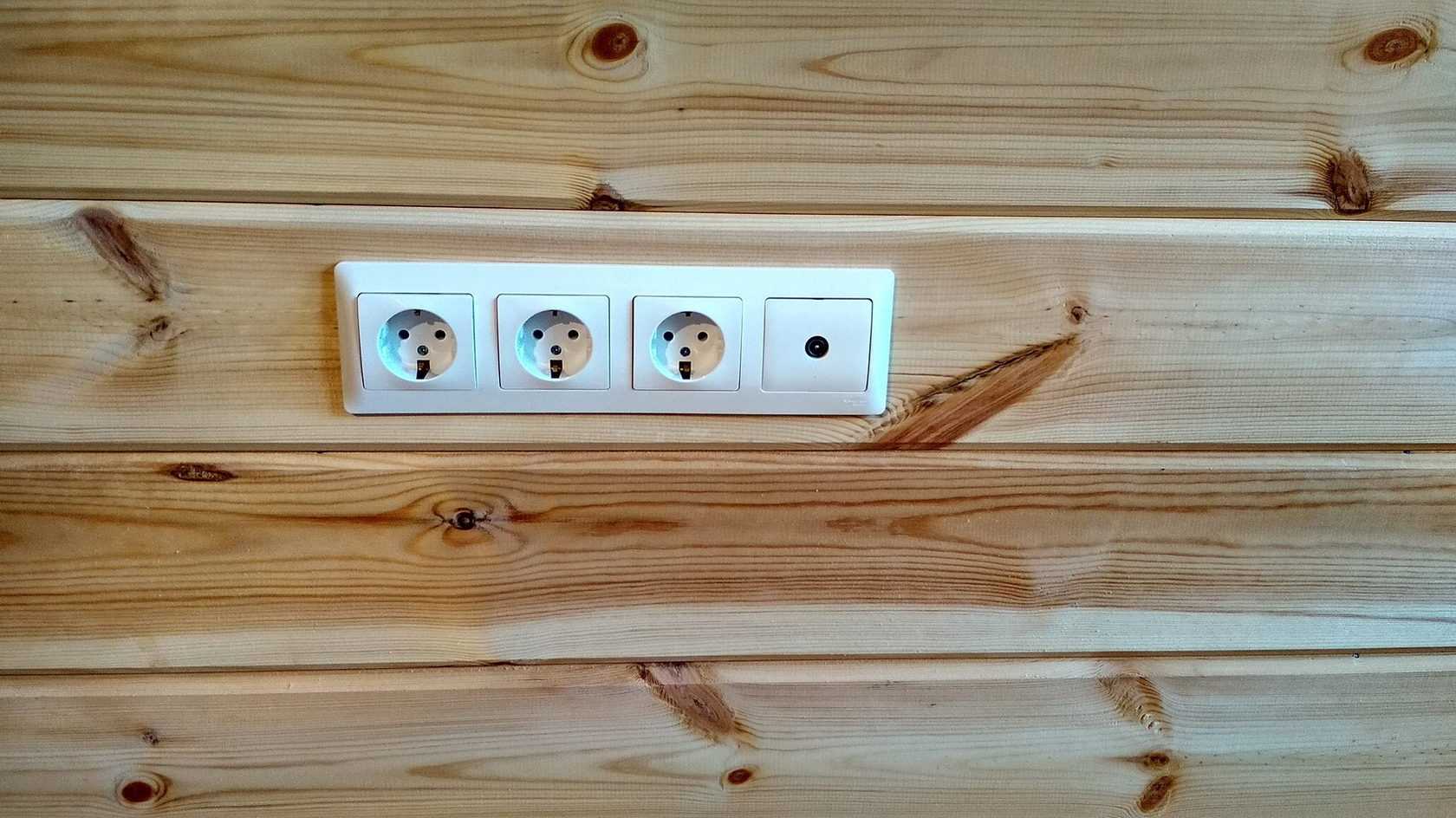

Накладной блок розеток для открытой проводки

Выключатели

В данном пункте следует обратить внимание на герметичные выключатели. Они используются как при скрытом, так и при открытом методах прокладки электрического кабеля

Для ванной комнаты, кухни и других помещений с повышенным уровнем влажности не имеет значения выбранный способ монтажа. Закрытые приборы исключат замыкания и перегревы кабеля. Их установка аналогична розетке для проводки открытого типа: достаточно просверлить парочку отверстий в стене и надежно зафиксировать оборудование.

Накладные выключатели в деревянном доме

Ввод в дом

Подключение дома к линиям электропередач выполняется при помощи толстого кабеля с алюминиевыми жилами. Прокладывается он по воздуху или в земле. Соответственно, отверстия следует проделать в потолочной плите или цоколе.

Прокладка по воздуху выполняется при помощи мощного и упругого стального троса. Сначала протягивается он, а после с помощью клипс к нему крепится электрический кабель. Подземный ввод подразумевает выкапывание траншеи, укладку трубы и протягивание сквозь нее провода. Труба защитит линию от разрывов из-за пучения грунта. В точке ввода кабеля в дом размещается гибкий стальной переходник.

Ввод электричества в каркасный дом кабелем СИП

Не забывайте руководствоваться СНиП. В соответствии с данным документом кабель подключается к счетчику, расположенному снаружи здания. Чтобы защитить прибор от воздействия окружающей среды, его прячут в герметичном ящике и за прозрачным окошком. За счетчиком идет пакетный выключатель, прерывающий подачу электроэнергии при возникновении аварийной ситуации.
