Изменение размеров схемы
В качестве первого шага для этого следует взглянуть на физические размеры всех компонентов схемы и представить, как их можно разместить в небольшом объеме. На рис. 6 показан пример трехмерного изображения компактного расположения компонентов. Тщательно проверьте эту компоновку, определив все пути соединений, и вы увидите, что все здесь выполнено в соответствии со схемой. Проблема состоит в том, что, если компоненты спаять представленным образом, то они не будут достаточно прочно зафиксированы. Все соединительные провода могут легко сгибаться, и поэтому не существует очень простого способа для монтажа схемы.
Рис. 6. Такая компоновка компонентов полностью повторяет их подключение на изображении схемы, и при этом они размещены в очень малом объеме.
Ответ состоит в том, чтобы разместить все компоненты на некоторой основе, которая является одним из тех элементов, которыми предпочитают пользоваться люди, занятые в электронике, возможно потому, что тогда монтаж выглядит более солидно, чем «макетная плата». Перфорированная плата это именно то, что нам нужно. На рис. 7 показаны компоненты, перенесенные на кусок такой платы размером всего лишь 25×10 мм.
Рис. 7. Перфорированная плата может быть использована для крепления и компоновки компонентов. Для создания работающей схемы выводы компонентов под платой припаиваются друг к другу. На рисунке в середине пунктирными линиями показано расположение выводов элементов на обратной стороне платы. На рисунке внизу представлена обратная сторона платы после переворачивания ее слева направо. Небольшие кружки показывают те места, где должны быть выполнены соединения пайкой
На центральном варианте изображения платы штриховыми линиями показано каким образом компоненты будут соединены друг с другом. Большинство выводов компонентов схемы, которые выходят на нижнюю сторону перфорированной платы, по своей длине достаточны для выполнения таких соединений.
Наконец на нижнем изображении показана перфорированная плата после ее переворота обратной стороной слева направо (следует заметить, что для изображения обратной стороны платы я использовал более темные цвета). Небольшие кружки на этом изображении показывают те места, где должны быть выполнены соединения пайкой.
Светодиод должен быть легко отсоединяем, поскольку вы можете захотеть сделать так, чтобы светодиод находился на некотором.
расстоянии от платы. Точно также должен легко отсоединяться и источник питания. К счастью, мы имеем возможность купить миниатюрные разъемы, которые устанавливаются прямо в перфорированную плату. Вы можете обратиться к одному из крупных розничных поставщиков в Интернете для приобретения таких разъемов. Некоторые производители называют их «однорядными линейками гнезд и штырьков», в то время как другие называют «однорядной многоконтактной колодкой гнезд или штырьков для установки на плату». Посмотрите на приведенный ранее и проверьте список необходимых закупок компонентов для выполнения экспериментов в данной главе.
Это достаточно компактное размещение элементов схемы, которое требует внимательной работы, исполняемой с помощью паяльника-карандаша. Поскольку отрезок перфорированной платы настолько мал, что ее будет трудно удержать, я предлагаю вам использовать миниатюрные тиски, чтобы зафиксировать в них плату, которую тем не менее можно будет легко поворачивать.
Когда выполняются такого рода проекты, я люблю устанавливать плату (с присоединенными тисками) на мягкий кусок полиуретановой губки — это тип уплотнения, который обычно используется в качестве набивки для мягких кресел. Губка защищает компоненты от повреждения, когда плата находится в перевернутом состоянии, а также помогает предотвратить перемещение платы непредсказуемым образом.
Принцип действия светодиода
Подключая светодиод, узнайте минимум теории — портал ВашТехник готов помочь. Район p-n перехода за счет существования дырочной и электронной проводимости образует зону несвойственных толще основного кристалла энергетических уровней. Рекомбинируя, носители заряда высвобождают энергию, если величина равна кванту света, спай двух материалов начинает лучиться. Оттенок определен некоторыми величинами, соотношение выглядит так:
E = h c / λ; h = 6,6 х 10-34 – постоянная Планка, с = 3 х 108 – скорость света, греческой буквой лямбда обозначается длина волны (м).
Из утверждения следует: может быть создан диод, где разница энергетических уровней присутствует. Так изготавливаются светодиоды. В зависимости от разницы уровней, цвет синий, красный, зелёный. Редкие светодиоды обладают одинаковым КПД. Слабыми считают синие, которые исторически появились последними. КПД светодиодов сравнительно мал (для полупроводниковой техники), редко достигает 45%. Удельное превращение электрической энергии в полезную световую просто потрясающее. Каждый Вт энергии дает фотонов в 6-7 раз больше, нежели спираль накала в эквивалентных условиях потребления. Объясняет, почему светодиоды сегодня занимают прочную позицию в осветительной технике.
Создание мигалки на основе полупроводниковых элементов несравненно проще. Хватит сравнительно малых напряжений, схема начнет работать. Остальное сводится к правильному подбору ключевых и пассивных элементов для создания пилообразного или импульсного напряжения нужной конфигурации:
Амплитуда.
Скважность.
Частота следования.
Очевидно, подключение светодиода к сети 230 вольт выглядит негодной идеей. Присутствуют подобные схемы, но заставить мигать сложно, элементная база отсутствует. Светодиоды работают от гораздо более низких питающих напряжений. Самыми доступными считаются:
- Напряжение +5 В присутствует в устройствах заряда телефонных аккумуляторов, iPad и других гаджетов. Правда, выходной ток невелик, и не нужно. Вдобавок, +5 В нетрудно найти на шине блока питания персонального компьютера. С ограничением тока проблемы устраним. Провод красного цвета, землю ищите на черном.
- Напряжение +7…+9 Встречается на зарядных устройствах ручных радиостанций, в обиходе называемых рациями. Великое множество фирм, у каждой стандарты. Здесь бессильные дать конкретные рекомендации. Рации чаще выходят из строя в силу особенностей использования, лишние зарядные устройства обычно можно достать сравнительно дешево.
- Схема подключения светодиода будет лучше работать от +12 вольт. Стандартное напряжение микроэлектроники, встретим во многих местах. Компьютерный блок содержит вольтаж -12 вольт. Изоляция жилы синяя, сам провод оставлен для совместимости со старыми приводами. В нашем случае может понадобиться, не окажись под рукой элементной базы питания +12 вольт. Комплементарные транзисторы найти, включить вместо исходных сложно. Номиналы пассивных элементов остаются. Светодиод включается обратной стороной.
- Номинал -3,3 вольт на первый взгляд кажется невостребованным. Посчастливится достать на aliexpress RGB светодиоды SMD0603 4 рубля штука. Однако! Падение напряжения в прямом направлении не превышает 3 вольта (обратное включение не понадобится, но в случае неправильной полярности максимальный вольтаж составляет 5).
Устройство светодиода понятно, условия горения известны, приступим к реализации задумки. Заставим элемент мигать.
Обычный светодиод мигает

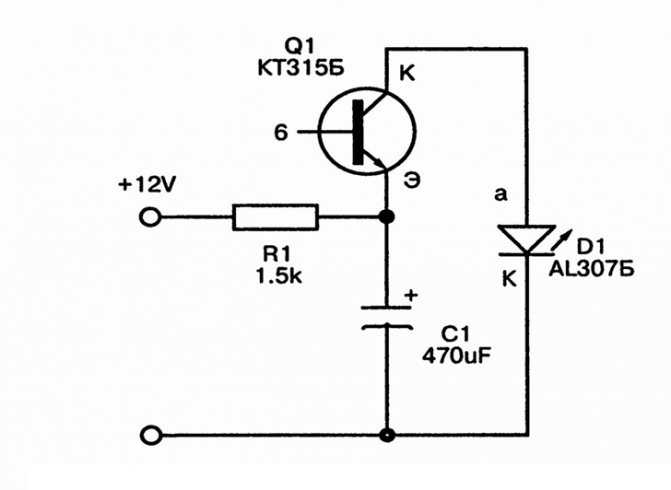

Схема мигающего светодиода
Схема, изображенная рисунком, использует для работы лавинный пробой транзистора. КТ315Б, используемый в качестве ключа, имеет максимальное обратное напряжения между коллектором и базой 20 вольт. Опасного в таком включении мало. У модификации КТ315Ж параметр составляет 15 вольт, гораздо ближе выбранному напряжению питания +12 вольт. Транзистор использовать не стоит.
Лавинный пробой нештатный режим p-n перехода. За счет превышения обратного напряжения между коллектором и базой происходит ионизация атомов ударами разогнавшихся носителей заряда. Образуется масса свободных заряженных частиц, увлекаемых полем. Очевидцы утверждают: для пробоя транзистора КТ315 требуется обратное напряжение, приложенное между коллектором и эмиттером, амплитудой 8-9 В.
Пара слов о работе схемы. В первоначальный момент времени начинает заряжаться конденсатор. Подключен на +12 вольт, остальная часть схемы оборвана – закрыт транзисторный ключ. Постепенно разница потенциалов повышается, достигает напряжения лавинного пробоя транзистора. Напряжение конденсатора резко падает, параллельно подключены два открытых p-n перехода:
- Транзисторный находится в режиме пробоя.
- Светодиод открыт за счет прямого включения.
В сумме напряжение составит порядка 1 вольта, конденсатор начинает разряжаться через открытые p-n переходы, только напряжение падает ниже 7-8 вольт, везение кончается. Транзисторный ключ закрывается, процесс повторяется заново. Схеме присущ гистерезис. Транзистор открывается при более высоком напряжении, нежели закрывается. Обусловлено инерционностью процессов. Видим, как работает светодиод.
Номиналы резистора, ёмкости определяют период колебаний. Конденсатор можно взять значительно меньше, включив меж коллектором транзистора и светодиодом небольшое сопротивление. Например, 50 Ом. Постоянная разряда резко увеличится, проверить светодиод визуально будет проще (возрастет время горения). Понятно, ток не должен быть слишком большим, максимальные значения берутся из справочников. Не рекомендуется вести подключение светодиодных светильников из-за низкой термостабильности системы и наличия нештатного режима транзистора. Надеемся, обзор получился интересным, картинки доходчивыми, объяснения ясными.
Моргающий световой сигнал находит широкое применение – от особого режима работы фонарей до индикации сложной аппаратуры. В его основе все чаще используется мигающий светодиод, как надежная и долговечная альтернатива любым другим видам светоисточников.
Рассмотрим, каков его принцип действия, какие готовые решения подобного прибора доступны сегодня на рынке, как сделать, чтобы лед-элемент, функционирующий в обычном режиме, стал работать в мерцающем ритме, какова общая сфера их применения, а также как своими руками на их основе изготовить гирлянды и бегущие огни.
Готовые мигающие светодиоды
Мигающие светодиоды от различных производителей по сути представляют собой функционально завершенные, готовые к применению в различных областях схемы. По внешним параметрам они мало чем отличаются от стандартных лед-устройств. Однако в их конструкцию внедрена схема генераторного типа и сопутствующих ему элементов.
Среди главных преимуществ готовых мигающих светодиодов выделяются:
- Компактность, прочность корпуса, все компоненты в одном корпусе.
- Большой диапазон напряжения питающего тока.
- Многоцветное исполнение, широкое разнообразие ритмов переключения оттенков.
- Экономичность.
Схемы использования
Самый простой вариант схемы, выпускаемых сегодня мигалок на базе светодиодов, изготовление которых возможно своими силами радиолюбителям, включает:
- Транзистор малой мощности.
- Конденсатор полярного типа на 16 вольт и 470 микрофарад.
- Резистор.
- Лед-элемент.
При накоплении заряда осуществляется лавинообразный его пробой с открытием транзисторного модуля и свечением диода. Устройство такого типа часто используется в елочной гирлянде. Недостатком схемы является необходимость применения особого источника питания.
Расчет резистора для светодиода
Надежная работа светодиода зависит от тока, протекающего через него. При заниженных значениях, он просто не будет светить, а при превышении значения тока – характеристики элемента ухудшатся, вплоть до его разрушения. При этом говорят – светодиод сгорел. Для того чтобы исключить возможность выхода из строя этого полупроводника необходимо подобрать в цепь с включенным в нее, резистором. Он будет ограничивать ток в цепи на оптимальных значениях.
Вычисление номинала сопротивления
Для работы радиоэлемента на него нужно подать питание. По закону Ома, чем больше сопротивление отрезка цепи, тем меньший ток по нему протекает. Опасная ситуация возникает, если в схеме течет больший ток, чем положено, так как каждый элемент не выдерживает большей токовой нагрузки.
Сопротивление светодиода является нелинейным. Это значит, что при изменении напряжения, подаваемого на этот элемент, ток, протекающий через него, будет меняться нелинейно. Убедиться в этом можно, если найти вольт — амперную характеристику любого диода, в том числе и светоизлучающего. При подаче питания ниже напряжения открытия p – n перехода, ток через светодиод низкий, и элемент не работает. Как только этот порог превышен, ток через элемент стремительно возрастает, и он начинает светиться.
Если источник питания соединять непосредственно со светодиодом, диод выйдет из строя, так как не рассчитан на такую нагрузку
Чтобы этого не произошло – нужно ограничить ток, протекающий через светодиод балластным сопротивлением, или произвести понижение напряжения на важном для нас полупроводнике
Рассмотрим простейшую схему подключения (рисунок 1). Источник питания постоянного тока подключается последовательно через резистор к нужному светодиоду, характеристики которого нужно обязательно узнать. Сделать это можно в интернете, скачав описание (информационный лист) на конкретную модель, или найдя нужную модель в справочниках. Если найти описание не представляется возможным, можно приблизительно определить падение напряжения на светодиоде по его цвету:
- Инфракрасный — до 1.9 В.
- Красный – от 1.6 до 2.03 В.
- Оранжевый – от 2.03 до 2.1 В.
- Желтый – от 2.1 до 2.2 В.
- Зеленый – от 2.2 до 3.5 В.
- Синий – от 2.5 до 3.7 В.
- Фиолетовый – 2.8 до 4 В.
- Ультрафиолетовый – от 3.1 до 4.4 В.
- Белый – от 3 до 3.7 В.
Рисунок 1 – схема подключения светодиода
Ток в схеме можно сравнить с движением жидкости по трубе. Если есть только один путь протекания, то сила тока (скорость течения) во всей цепи будет одинакова. Именно так происходит в схеме на рисунке 1. Согласно закону Кирхгоффа, сумма падений напряжения на всех элементах, включенных в цепь протекания одного тока, равно ЭДС этой цепи (на рисунке 1 обозначено буквой Е). Отсюда можно сделать вывод, что напряжение, падающее на токоограничивающем резисторе должно быть равным разности напряжения питания и падения его на светодиоде.
Так как ток в цепи должен быть одинаковым, то и через резистор, и через светодиод ток получается одним и тем же. Для стабильной работы полупроводникового элемента, увеличения его показателей надежности и долговечности, ток через него должен быть определенных значений, указанных в его описании. Если описание найти невозможно, можно принять приблизительное значение тока в цепи 10 миллиампер. После определения этих данных уже можно вычислить номинал сопротивления резистора для светодиода. Он определяется по закону Ома. Сопротивление резистора равно отношению падения напряжения на нем к току в цепи. Или в символьной форме:
R = U (R)/ I,
где, U (R) — падение напряжения на резисторе
I – ток в цепи
Расчет U (R) на резисторе:
U (R) = E – U (Led )
где, U (Led) — падение напряжения на светодиодном элементе.
С помощью этих формул получится точное значение сопротивления резистора. Однако, промышленностью выпускаются только стандартные значения сопротивлений так называемые ряды номиналов. Поэтому после расчета придется сделать подбор существующего номинала сопротивления. Подобрать нужно чуть больший резистор, чем получилось в расчете, таким образом, получится защита от случайного превышения напряжения в сети. Если подобрать близкий по значению элемент сложно, можно попробовать соединить два резистора последовательно, или параллельно.
Подбор мощности резистора
Если подобрать сопротивление меньшей мощности, чем нужно в схеме, оно просто выйдет из строя. Расчет мощности резистора довольно прост, нужно падение напряжения на нём умножить на ток, протекающий в этой цепи. После чего нужно выбрать сопротивление с мощностью, не меньшей рассчитанной.
Электроприборы работающие в диапазоне напряжений 100-110 вольт
Теперь рассмотрим другой вариант ситуации: купленный электроприбор рассчитан строго на напряжение 100-110 вольт. Это все крупные стационарные электроприборы, которые редко путешествуют между континентами. Кроме телевизоров со стиральными машинами сюда относятся небольшие, но мощные электроприборы: утюги, фены, плойки, электрочайники, тостеры, пылесосы.
Решить и эту проблему можно, но не так просто и дешево, как с адаптером. Вас выручит покупка специального прибора, т.н. понижающего трансформатора, который преобразовывает напряжение электросети 220 вольт, автоматически понижая его до необходимых прибору 110 вольт. После его покупки такого трансформатора никаких адаптеров покупать больше не надо, т.к. все необходимые разъемы уже есть на приборе.
Со стороны пользователя никаких настроек, кроме соединения вилок питания не требуется, просто придется каждый раз подключать имеющийся электроприбор к сети через данный трансформатор. Но момент, который необходимо обязательно учесть при покупке — это мощность вашего электроприбора.
Для мощных электроприборов нужен понижающий трансформатор большей мощности. Вам необходимо определить максимальную мощность вашего электроприбора, которая обычно указывается в Ваттах (ищите «W» или «Watt») и исходя из этой информации уже покупать понижающий трансформатор.
Габариты понижающих трансформаторов варьируют. Для электроприборов небольшой мощности – до 150-200 Ватт (принтер, ксерокс) он немного больше обычного блока питания, а для большей мощности, например 1000-3000 Ватт (фен, пылесос), его габариты могут достигать размеров двухлитрового пакета с соком.
Вот как выглядит стандартный понижающий трансформатор небольшой мощности
Обратите внимание, что на всех подобных приборах разъем под вилку американского стандарта уже присутствует. А вот понижающий трансформатор большей мощности, рассчитанный на целых два электроприбора
А вот понижающий трансформатор большей мощности, рассчитанный на целых два электроприбора
А вот понижающий трансформатор большей мощности, рассчитанный на целых два электроприбора.
Торговая марка «Штиль», Российская Федерация.
Обычно понижающие транформаторы найти в магазинах электротоваров непросто. Легче заказать через интернет, например с бесплатной доставкой, они есть в китайском Aliexpress или гипермаркете Amazon. Стоят от $20, для приборов мощностью до 200 Ватт. Чем мощнее подключаемый прибор, тем дороже трансформатор, например для приборов мощностью до 3000 Ватт он уже будет стоить от $100.
Также, как и в случае с адаптерами сильно экономить тут не стоит. Рискуете получить проблему.
И под конец ответы на несколько распространенных вопросов.
Нашел в США электроприборы рассчитанные на 220 вольт. Можно их покупать?
Да, такие товары и даже целые магазины встречаются. Конечно можете покупать. Обычно эти товары уже укомплектованы «евровилкой».
Если мощности понижающего трансформатора недостаточно?
В этом случае также стоит воздержаться от использования. Хорошо если есть встроенный предохранитель, который просто отключит электроприбор при нагревании. А если нет? Проверять не стоит.
Простые самоделки для автомобиля, советы автолюбителю и схемы сделанные своими руками
Способы создания схем из нескольких светодиодов – последовательное и параллельное соединение
Идеальный индикатор для трейдера
Светодиодная мигалка — мультивибратор
- Принцип работы мультивибратора
- Мультивибратор в своем исполнении
Здравствуйте дорогие друзья и все читатели моего блога popayaem.ru. Сегодняшний пост будет о простом но интересном устройстве. Сегодня мы рассмотрим, изучим и соберем светодиодную мигалку, в основе которой лежит простой генератор прямоугольных импульсов — мультивибратор.
Все это будет дальше по тексту, а пока я хочу рассказать небольшом изменении на блоге.
Заходя на свой бложик, мне всегда хочется сделать что-нибудь эдакое, что-то такое , что сделает сайт запоминающимся. Так что представляю вашему вниманию новую «секретную страницу» на блоге.
Эта страница отныне носит название — «».
Вы наверное спросите: «Как же ее найти?» А очень просто!
Вы наверное заметили, что на блоге появился некий отслаивающийся уголок с надписью «Скорей сюда».
Причем стоит только подвести курсор мыши к этой надписи , как уголок начинает еще больше отслаиваться, обнажая надпись — ссылку «».
Эта ссылка ведет на секретную страницу, где вас ждет небольшой, но приятный сюрприз — подготовленный мной подарок. Более того, в дальнейшем на этой странице будут размещаться полезные материалы, радиолюбительский софт и что-нибудь еще — пока еще не придумал. Так что, периодически заглядывайте за уголок — вдруг я что-то там припрятал.
Ладно, немножко отвлекся, теперь продолжим…
Вообще схем мультивибраторов существует много, но наиболее популярная и обсуждаемая это схема нестабильного симметричного мультивибратора. Обычно ее изображают таким образом.
Вот к примеру эту мультивибраторную мигалку я спаял гдето год назад из подручных деталек и как видите — мигает. Мигает несмотря на корявый монтаж, выполненный на макетной плате.
Эта схема рабочая и неприхотливая. Нужно лишь определиться как же она работает?
Принцип работы мультивибратора
Если собрать эту схемку на макетной плате и замерить напряжение мультиметром между эмиттером и коллектором, то что мы увидим? Мы увидим, что напряжение на транзисторе то поднимается почти до напряжения источника питания, то падает до нуля. Это говорит о том, что транзисторы в этой схеме работают в ключевом режиме. Замечу , что когда один транзистор открыт, второй обязательно закрыт.
Переключение транзисторов происходит следующим образом.
Когда один транзистор открыт, допустим VT1, происходит разрядка конденсатора C1. Конденсатор С2 — напротив спокойно заряжается базовым током через R4.
Конденсатор C1 в процессе разрядки держит базу транзистора VT2 под отрицательным напряжением — запирает его. Дальнейшая разрядка доводит конденсатор C1 до нуля и далее заряжает его в другую сторону.
И вся эта свистопляска продолжается по в режиме нон стоп, пока питание не вырубишь.
