Что такое провод сип, как расшифровывается, его виды и особенности конструкции

Как расшифровывается

Первым делом нужно отметить, что расшифровка маркировки СИП выглядит следующим образом:

С — самонесущий;
И — изолированный;
П — провод.

Обращаем ваше внимание, что согласно аббревиатуре это все же провод, а не кабель, каким его многие считают. Также хотелось бы отметить, что приставка «А» в конце маркировки (к примеру, СИП-1А), говорит о том, что нулевая жила покрыта изоляцией. Приставка «н» в свою очередь означает, что токоведущие жилы изготовлены из алюминиевого сплава, а буква «т» в конце марки свидетельствует о том, что изоляция стойкая к повышенным температурам +90°С (кратковременно +120°С)

Приставка «н» в свою очередь означает, что токоведущие жилы изготовлены из алюминиевого сплава, а буква «т» в конце марки свидетельствует о том, что изоляция стойкая к повышенным температурам +90°С (кратковременно +120°С)

Также хотелось бы отметить, что приставка «А» в конце маркировки (к примеру, СИП-1А), говорит о том, что нулевая жила покрыта изоляцией. Приставка «н» в свою очередь означает, что токоведущие жилы изготовлены из алюминиевого сплава, а буква «т» в конце марки свидетельствует о том, что изоляция стойкая к повышенным температурам +90°С (кратковременно +120°С).

Переход с алюминия на медь

Гораздо проще и надежнее сразу сделать переход на кабель с медными жилами. Марка кабеля – всеми любимый ВВГнг-LS.

Не горючий и с пониженным дымовыделением. Переход выполняется такими же прокалывающими зажимами, как и на опоре.

Ошибка №15
Ходят байки, что зубчики зажимов в легкую перекусывают монолитную жилу кабеля.

Поэтому здесь нужно применять только проколы “СИП — голая ВЛ” (рассматривались ранее) или другие соединения, в простонародии называемые “орех”.

Это не так. Вот наглядный пример последствий такого прокола на жиле сечением всего 4мм2.

Самое главное не превышать усилия затяжки. Самосрывающаяся головка болта вам в помощь.

Контакты в герметичных зажимах никогда не окисляются и в опломбированный распредшкаф, в который будет заведен медный провод, не придется заглядывать каждые два года.

Однако некоторые энергоснабжающие организации категорически запрещают делать разрыв ввода в шкаф учета на проколах. Якобы к ним можно подключиться помимо счетчика и воровать эл.энергию.

В этом случае можно заморочиться и сделать соединение кабеля и СИП через переходные медно-алюминиевые гильзы ГАМ под опрессовку.

Само соединение после этого обжимается герметичной термоусадкой с клеем и прячется в гофре. Получается ввод, к которому вообще нет доступа для несанкционированного подключения.

Вот подробное видео о таком способе монтажа.

https://youtube.com/watch?v=Qx9HEOeBxW4%3F

Только применяйте негорючую гофру, иначе вся работа насмарку. Самая лучшая – полиамидная.

Ошибка №16
Никогда не заводите СИП непосредственно в жилой дом.

Ни через чердачное помещение, ни через стену. Данный провод – это чрезвычайно горючий материал. Вспыхивает как бикфордов шнур.

Примерно вот так горит спуск СИП под напряжением на улице. Хотите увидеть нечто подобное у себя в доме?

https://youtube.com/watch?v=bOJZ6rr4JJk%3F

Если СИП будет идти некоторое расстояние вдоль фасада, понадобится специальное дистанционное крепление с хомутом.

Ошибка №17
СИП не должен прилегать вплотную к стене.

Минимально допустимое расстояние от стены до провода СИП – 6см. Даже если он в гофре или металлорукаве.

Локализационной способностью обладают только металлические трубы. Фасадный дистанционный зажим ставится на стене через каждые 0,7м.

Классификация кабельной продукции типа СИП

Начнем наш разговор с такого вопроса как классификация провода СИП. Всего существует пять основных типов изделий марки СИП. Давайте рассмотрим их основные отличия.

СИП – 1	Начнем с СИП – 1. В этом классе проводников представлены все модели, которые имеют неизолированную несущую нулевую жилу. При этом фазные, или как их правильнее называть, основные жилы, у данного типа провода имеют изоляцию. Это же касается и вспомогательных жил, при их наличии. Такой вариант предназначен для сетей с напряжением до 1кВ.
СИП – 2	Следующим возможным классом является СИП – 2. В целом он практически идентичен СИП – 1. Главным его отличием является наличие изоляции на несущей нулевой жиле. Он так же предназначен для сетей с напряжением до 1кВ.
Провод СИП – 4	Так же существует такой вариант, как СИП – 4. Его особенностью является то, что он вовсе не имеет нулевой несущей жилы. В связи с этим использовать его можно только в качестве спусков от основной ВЛ к конечным потребителям. Именно таким проводом обычно выполняют подключение к частным домовладениям. Предназначен он так же для сетей напряжением до 1кВ.
Провод СИП – 3	Но классификация проводов СИП предлагает модели и для более высоких классов напряжений. Например, класс СИП – 3, который предназначен для напряжений в 10 – 35кВ. Такой провод имеет одну жилу с экструдированной полимерной пленкой, задача которой не обеспечить должный уровень изоляции провода, а снизить вероятность коротких замыканий. То есть, сама по себе такая изоляции не гарантирует отсутствие короткого замыкания при сближении с другим проводом или заземленной частью, а только снижает такую вероятность.
Провод СИП – 7	Кроме того, в последнее время в продаже появились провода класса СИП – 7. От рассмотренного выше варианта они отличаются только высшим классом напряжения. Их можно применять для сетей с напряжением до 110кВ.

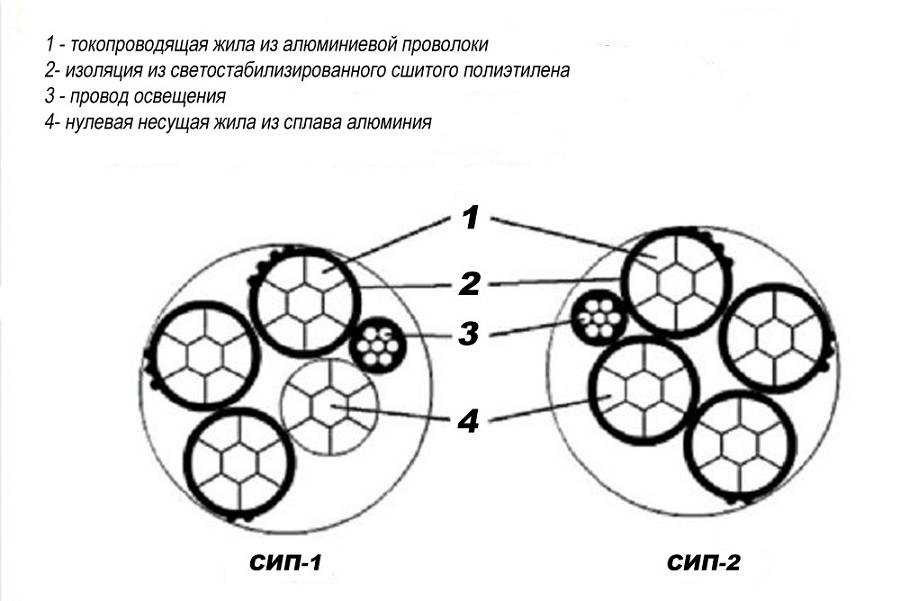

Классификация проводов СИП

На современном рынке, провод сип представлен следующими классификациями:

система с неизолированной несущей сталеалюминевой жилой (СИП-1);
системы с изолированной несущей жилой (СИП-2);
самонесущие изолированные конструкции (СИП-3, СИП-4, СИП-5).

Рассмотрим более детально каждый из выше представленных кабельно-проводниковых продукций.

Провод СИП-1: основные характеристики и достоинства

Данные системы довольно редко применяются при монтаже воздушных линий, поскольку имеют высокую стоимость, низкую эффективность (технические характеристики) и их довольно сложно монтировать. Провод данной марки конструктивно изготавливается из одного или трехжильного (при трехфазной системе электроснабжения) токоведущего проводника который по всей протяженности линии окутывает неизолированную нейтраль.

Что касательно технических характеристик, то данное изделие способно продолжительно выдерживать температуру до 70° или же кратковременно температуру 125°. Если же температура выше указанных пределов, полиэтилен, который выступает в качестве изоляционного материала плавится тем самым вызывая короткое замыкание между неизолированным и изолированными проводниками.

Согласно требованиям ПУЭ и ГОСТ 50462–2009 данные изделия имеют одинаковую толщину токоведущих фазных проводников, а несущий неизолированный провод изготовлен таким образом, чтоб выдерживать высокие механические нагрузки.

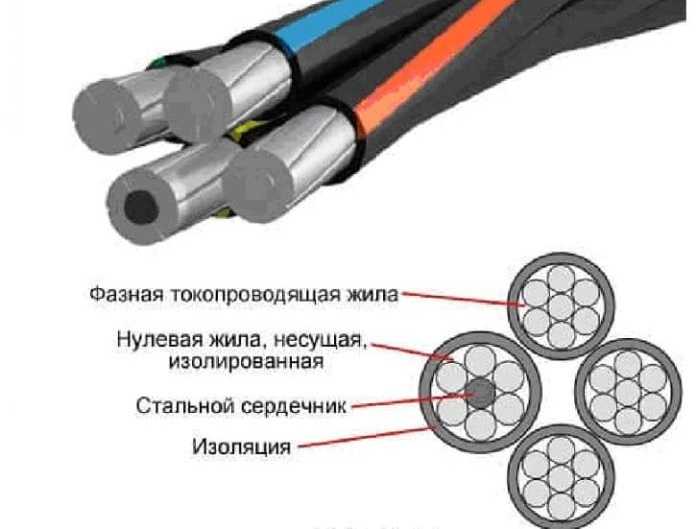

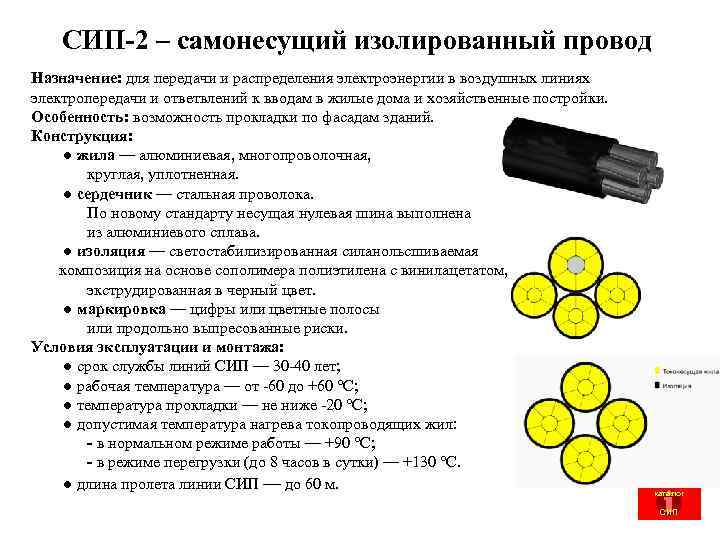

СИП-2: основные достоинства, особенности и технические характеристики

Данный класс кабельно-проводниковой продукции в отличии от СИП-1 имеет изоляцию абсолютно всех жил (в том числе и нейтрали). Если рассматривать конструкционное исполнение, кабель СИП с номером 2 также состоит из 1-го или 4-х токоведущих фазных жил и одного изолированного нулевого проводника. При этом сечение фазных и нулевого проводников может отличатся (например, 4х25 + 1х35)

У провода СИП 2 характеристики следующие:

изоляция выполнена из сшитого полиэтилена (светостабилизированного);
номинальной сечение жил от 16 до 120 мм²;
максимально допустимая температура токопроводящих проводников в длительном режиме составляет 90 °С;
максимальная допустимая температура в режиме к.з. не должна превышать 250 °С;
номинальный ток составляет от 105 (1х16) до 340 А (3х120);
срок службы данной марки составляет 25 лет.

СИП-3: особенности и описание

СИП-3 — это самонесущий изолированный провод, который способен передавать электроэнергию на большие расстояния. В данных системах все жилы полностью изолированы, а крепление к опорам происходит с помощью специальных анкерных зажимов, которые надежно закрепляют нулевую несущую жилу.

Данные системы состоят из 1 или 4 токоведущих проводников и предназначены для монтажа в высоковольтных линиях (до 20 кВ). Конструкция нулевой жили в СИП-3 представляет собой несколько десятков жил (в зависимости от сечения) которые скручены вокруг центральной стальной проволоки.

Основное преимущество данной конструкции от 2-х предыдущих — это более низкая стоимость, поскольку здесь не применяется именно сталеалюминевый сплав.

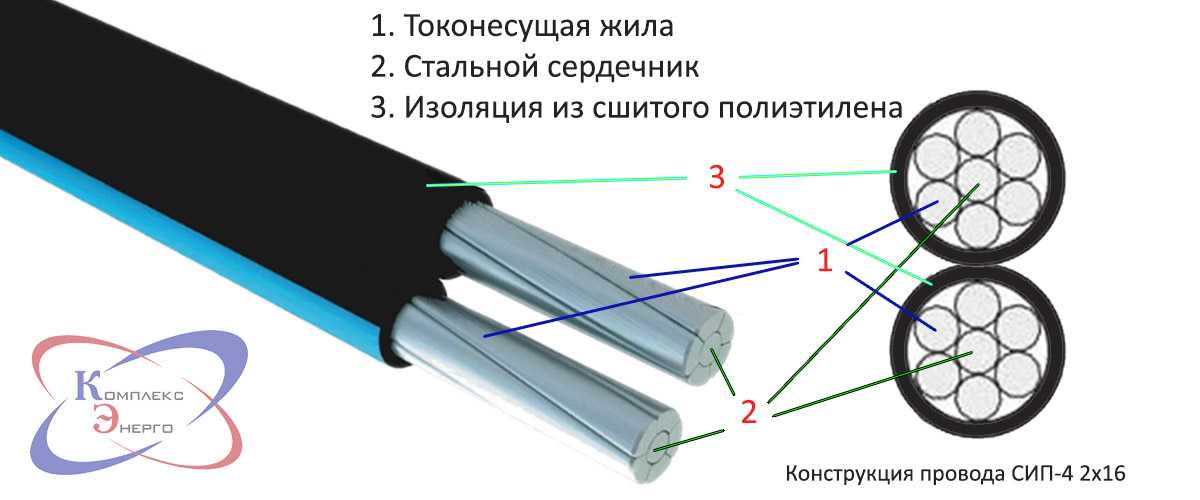

СИП-4 и СИП-5: характеристики, описание и достоинства

Провод СИП класса 4 и 5 практически ничем не отличаются кроме материала изготовления изоляции. Что это значит? В качестве изоляции фазных и нулевого проводника в СИП-4 применяется термопластичный полиэтилен, который демонстрирует идеальные характеристики в регионах с холодным и умеренным климатами. Благодаря данной изоляции провод способен выдерживать жару до +50 °С и холод до –60 °С.

Толщина изоляции в изделиях с номенклатурой СИП-4 составляет от 1.2 до 1.7 мм. Это позволяет выдерживать температуру до 80° в длительном режиме и 135° в течении 5 секунд при возникновении токов короткого замыкания.

Что касается СИП-5, то его можно назвать модернизированной версией СИП-4. Основное отличие между этими моделями — тип изоляции. Так провод СИП с номером 5 изготавливается из светостабилизированного сшитого полиэтилена, который выдерживает температурный режим от 130 °С при длительном нагреве и 250 в краткосрочном при возникновении к.з.

Список источников

www.asutpp.ru
www.websor.ru
jelectro.ru
elesant.ru
YaElectrik.ru
ProFazu.ru
KrepezhInfo.ru
220.guru
www.likeproject.ru

Частые ошибки при монтаже

А теперь давайте уделим внимание основным моментам при монтаже, которые вы можете и должны проконтролировать в ходе выполнения работ электриком. Во-первых, расстояние от основной опоры до дома должно быть не более 25 метров

В противном случае придется ставить дополнительную опору или делать трубостойку

Во-первых, расстояние от основной опоры до дома должно быть не более 25 метров. В противном случае придется ставить дополнительную опору или делать трубостойку.

Также трубостойка понадобится, если энергоснабжающая организация не дает разрешения монтировать шкаф учета на фасаде и требует его размещать на ближайшей опоре.

Ошибка №18
Нельзя, чтобы габарит от земли до провода СИП на фасаде дома был менее 2,5м.

Не поленитесь, возьмите рулетку и проверьте эту высоту. Если не получается выполнить данное требование, монтируйте гусак.

Ошибка №19
Не крепите анкерный кронштейн к элементам кровли (ветровик).

Несущая способность древесины в этих местах слабовата и крепеж от сильных ветровых нагрузок может вырвать с корнями. Вес у СИПа хоть и небольшой, но рычаг длиной в пару десятков метров делает свое дело!

Лучше всего засверлиться к фронтону дома на старую добрую траверсу или несущий брус.

Ошибка №20
Также не рекомендуется крепить СИП на боковую стену здания.

Дело здесь в сосульках, которые по весне при падении часто повреждают провода.

Можно конечно заморочиться, и раз и навсегда избавиться от сосулек. Но это совсем другая история.

Спуск кабеля к распредшкафчику должен быть защищен гофрой.

Ошибка №21
Гофра должна быть не серого цвета как для домашней проводки, а стойкой к ультрафиолетовому излучению + не поддерживающая горение.

На деревянных стенах нужно использовать металлорукав.

Ошибка №22
Конец кабеля в месте подключения к СИП на фасаде должен смотреть вниз, а не вверх.

Это защита от проникновения влаги в разделанный кабель.

Еще лучше конец гофры, откуда заходят провода герметизировать перчаткой “ТПИ мини” от КВТ.

На 25 и 32 гофру она липнет отлично.

Если кабель сразу заходит на чердак, а не спускается по фасаду вниз, то ввод через стену должен быть сделан через металлическую гильзу.

При этом трубка должна быть не прямой, а с загнутым к низу концом.

Отверстия в ней после ввода кабеля нужно надежно герметизировать. Для защиты от влаги самого СИП, как на опоре, так и на фасаде, применяются колпачки.

Ошибка №23
Если их не будет, то через пару лет провод как насос нахватается воды и очень скоро выйдет из строя.

Вот наглядный пример подтверждающий данную проблему.

https://youtube.com/watch?v=DWOP43hQ4zc%3F

Стоят колпачки копейки, но без них невозможна длительная и надежная эксплуатация самонесущего провода. Практически каждый прокалывающий зажим имеет в свое конструкции такой колпачок.

Однако на некоторых моделях они крепятся на тонких ремешках. Случается, что ремешок отрывается и колпачок теряется.

В этом случае не экономьте и обязательно купите себе новый. Благо, продаются они и по отдельности.

Ошибка №24
Снимать изоляцию с жилы кабеля при подключении через прокалывающий зажим не нужно.

Если кабель у вас слишком малого сечения (2,5мм2-4мм2, хотя куда такой кабель на ввод???), то производитель рекомендует сложить жилу вдвое, чтобы обеспечить большую площадь соприкосновения.

Тонкая жилка может попасть между шипов, и даже если поначалу контакт появится, со временем это место будет греться и кабель отгорит. Жилы от 6мм2 складывать вдвое не нужно.

Сам СИП от опоры до дома, несмотря на его изоляцию, должен проходить минимум в 0,5м от ближайших деревьев и кустарников.

Если вы не хотите вырубать любимую березку или яблоньку, то лучше выбрать другую точку крепления на фасаде. Любой СИП проходя сквозь деревья, со временем перетирается.

Ошибка №25
Не слушайте тех, кто говорит, что такие провода можно безболезненно пускать через зеленые насаждения и им ничего не будет.

Даже толстые жилы в 50-70мм2 через несколько лет при постоянных ветрах прорезаются веткой как ножовкой.

Вот сводная таблица минимальных отступов и расстояний при прокладке СИП провода в жилой дом.

https://youtube.com/watch?v=GYs2IU8b3_w%3F

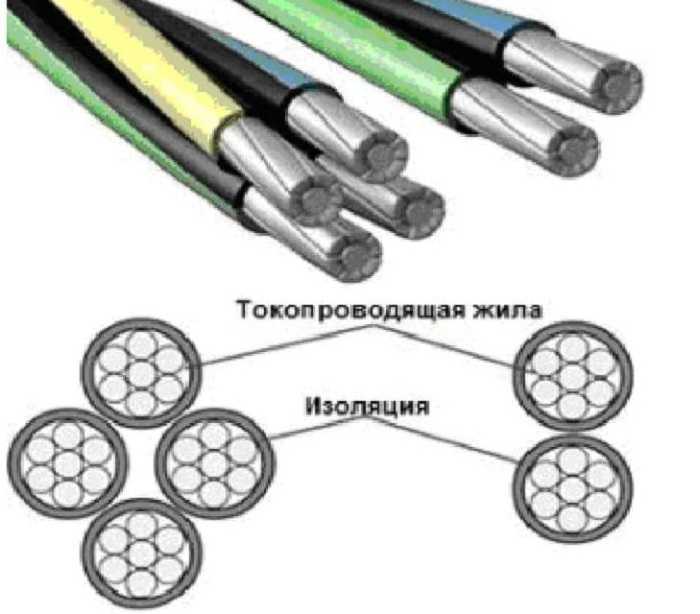

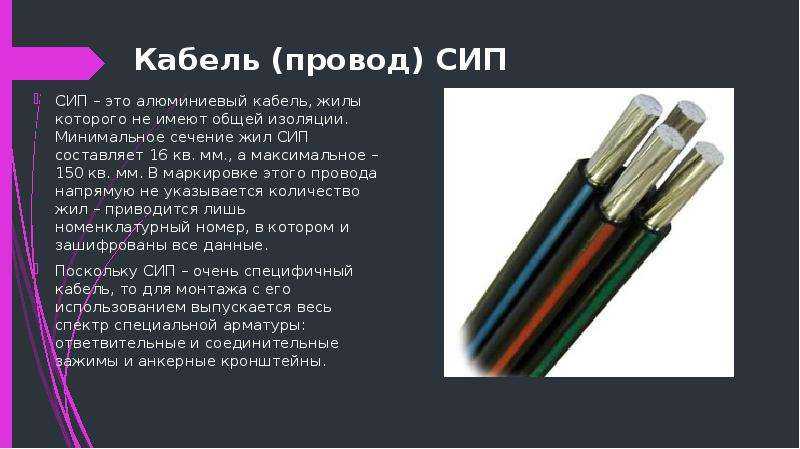

Конструкция и состав по видам

Существуют 5 марок, различающихся техническими характеристиками, составом и многими другими параметрами. Кроме того, они имеют разное предназначение. На вид указывает цифра, которую пишут сразу после аббревиатуры.

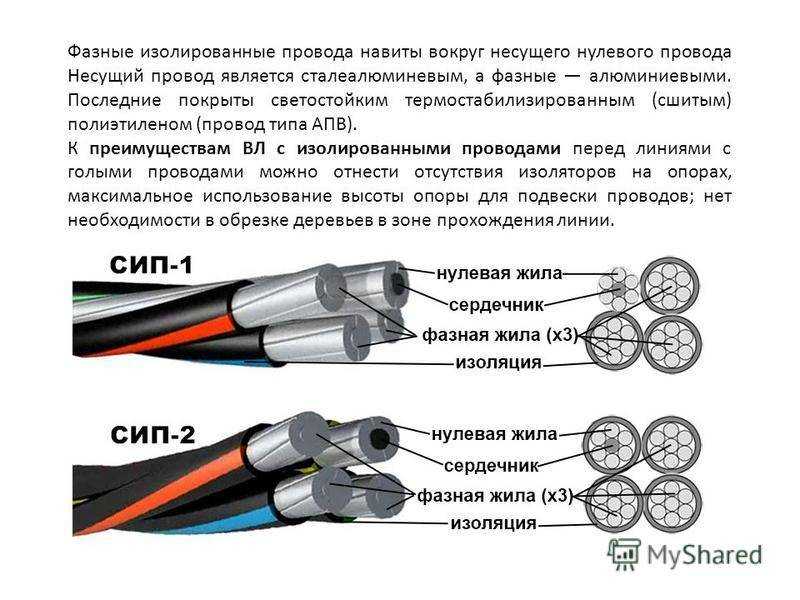

СИП-1

Провод, содержащий 4 жилы, одна из которых представлена оголенной несущей нейтралью. Он производится по европейскому стандарту. Применяется LDPE- изоляция, которая защищает изделие от воздействия ультрафиолета и влаги. Она сохраняет свойства даже при продолжительном нагреве до +70°C и кратковременном до +125°C.

Оголенная нейтраль алюминиевая, реже ее выполняют из стали. Она хорошо выдерживает даже большие наледи зимой. Все проводники имеют изоляции и закручены вокруг несущей сердцевины с шагом. Несущую жилу легко узнать по большему диаметру в сравнении с остальными.

Он лучше подходит для сухого воздуха с минимальным количеством примесей пыли. В таких условиях его срок службы достигает 40 лет.

При перекосе фаз на оголенной несущей проволоке может появиться высокое напряжение, опасное для жизни человека. Из-за этой особенности кабель не рекомендуется использовать для прокладки сетей по фасадам зданий.

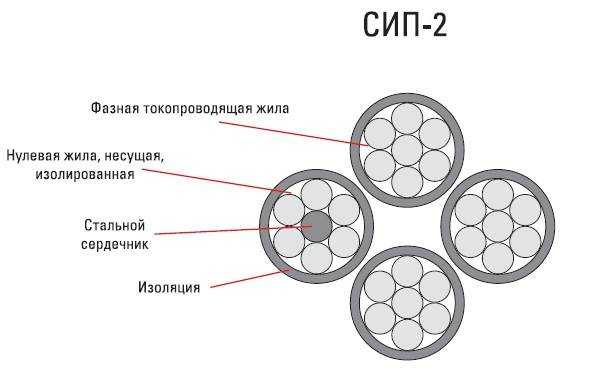

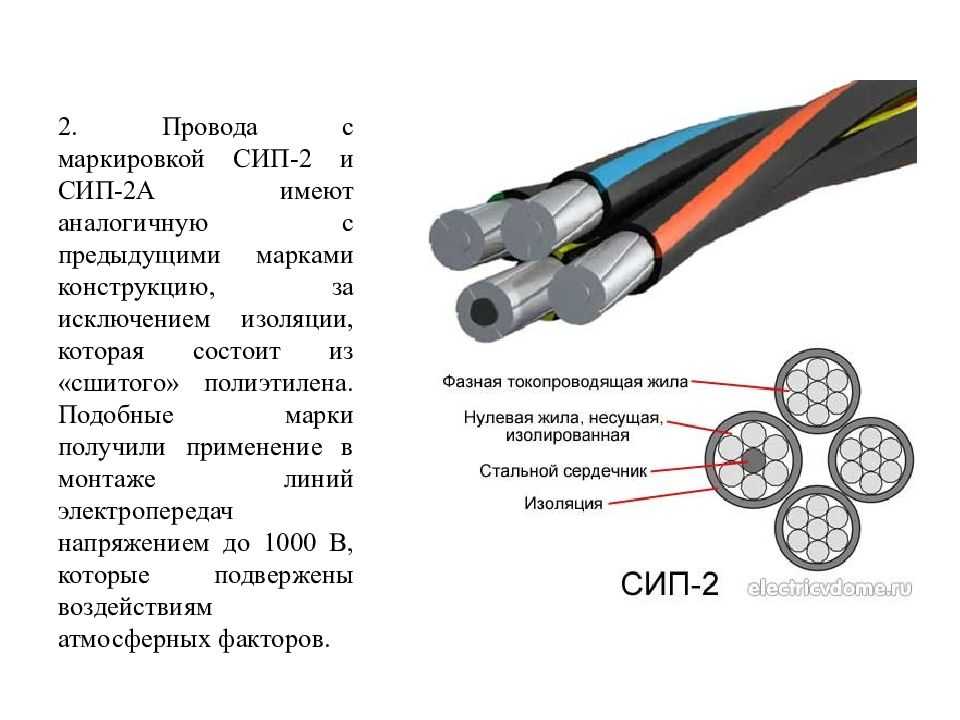

СИП-2

Все жилы, в т.ч. и нулевая несущая нейтраль, имеют изоляцию термопластичным полиэтиленом. Его рекомендуют использовать для обустройства линий на участках, где кабель будет подвергаться нагрузкам под воздействием атмосферных факторов, в т.ч. повышенной влажности воздуха, вызванной близким расположением океанов, морей и солончаков.

Несущую жилу изготавливают из алюминиевого или стального сплава. СИП-2 можно применять для обустройства сетей с общим напряжением до 1 кВ. Допускается его монтаж на фасады.

СИП-3

Это одножильный кабель. В нем несущая проволока выполнена из стали. Вокруг она окружена токоведущими жилами. Эту марку применяют при прокладывании длинных высоковольтных линий с напряжением 6-35 кВ.

Сверху он покрыт несколькими слоями изоляции. Изделие может выдерживать большие нагрузки, вызванные накоплением снега или наледи. Кроме того, оно характеризуется высокой устойчивостью к повышенной влажности.

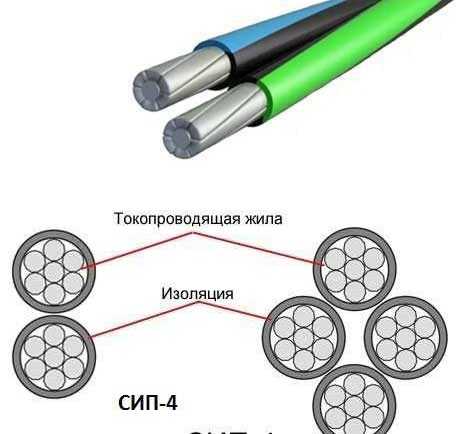

СИП-4

В проводах этой марки жилы парные. Их может быть 2 или 4. Каждая имеет отдельную негорючую изоляцию, устойчивую к воздействию влаги. Если в аббревиатуре присутствует дополнительный «+», значит, кабель модернизирован и 1-3 медными жилами.

В проводах этой марки отсутствует несущая нейтраль. СИП-4 не предназначены для эксплуатации в регионах, где зимой выпадает много снега и нередки случаи обледенения линий. Кроме того, изделие имеет низкую несущую способность, поэтому не подходит для обустройства длинных линий из-за высокого риска обрыва в ветреную погоду. Главным преимуществом таких кабелей считается высокая гибкость. Их применяют в сетях с напряжением до 1 кВ.

СИП-5

Провода этой марки не содержат несущей проволоки и имеют парное число жил. Их изоляция выполнена из сшитого полиэтилена, увеличивающего предел рабочих температур на 30%.

Из истории самонесущего изолированного провода (СИП)

На российском рынке самонесущий изолированный провод (СИП) появились как импортная разработка в конце 80-х годов, причем одновременно двумя путями — из Финляндии (фирма Nokia Cables) и из Франции (компания Alkatel)

Трудно определить сейчас, кто из этих производителей первым обратил внимание на Россию, да это и не так важно. Главное, что системы проводов СИП у них были разные. И в тех регионах, где эти фирмы вели себя наиболее активно, продвигались соответствующие системы.
Чуть позже начало развиваться производство проводов СИП и в России

И в тех регионах, где эти фирмы вели себя наиболее активно, продвигались соответствующие системы.
Чуть позже начало развиваться производство проводов СИП и в России

Пионером стал «Иркутсккабель», но в те годы завод выпускал не до конца отработанный продукт. Лишь с 1997 года «Севкабель», «Иркутсккабель», а чуть позже и «Москабельмет» начали выпускать качественные провода СИП. Сейчас к установленному этими предприятиями уровню подтягиваются и другие кабельные заводы.
В связи с общими положительными потребительскими свойствами СИП наблюдается большая заинтересованность в таких проводах. При относительно небольшом повышении затрат (примерно процентов на 20) по сравнению с неизолированными «голыми» проводами надежность и безопасность линии, оснащенной СИП, повышается до уровня надежности кабельных линий. В рамках реализации перспективной технической политики РАО «ЕЭС России» осуществляется переход предприятий РАО на систему электроснабжения по воздушным линиям с СИП

И в тех регионах, где эти фирмы вели себя наиболее активно, продвигались соответствующие системы.
Чуть позже начало развиваться производство проводов СИП и в России. Пионером стал «Иркутсккабель», но в те годы завод выпускал не до конца отработанный продукт. Лишь с 1997 года «Севкабель», «Иркутсккабель», а чуть позже и «Москабельмет» начали выпускать качественные провода СИП. Сейчас к установленному этими предприятиями уровню подтягиваются и другие кабельные заводы.
В связи с общими положительными потребительскими свойствами СИП наблюдается большая заинтересованность в таких проводах. При относительно небольшом повышении затрат (примерно процентов на 20) по сравнению с неизолированными «голыми» проводами надежность и безопасность линии, оснащенной СИП, повышается до уровня надежности кабельных линий. В рамках реализации перспективной технической политики РАО «ЕЭС России» осуществляется переход предприятий РАО на систему электроснабжения по воздушным линиям с СИП.

Провода СИП предназначены для передачи и распределения электрической энергии в воздушных силовых и осветительных сетях на напряжение до 0,6/1 кВ (СИП-1A; 2A; 4; 5) и до 20 кВ (СИП-3).

Преимущественная область применения СИП: для магистральных воздушных линий электропередач и ответвлений к вводам в жилые дома, хозяйственные постройки.Преимущества самонесущих изолированных проводов:

Резкое снижение (до 80 %) эксплуатационных затрат, вызванное высокой надежностью и бесперебойностью энергообеспечения потребителей, т.к. исключены короткие замыкания из-за схлестывания при вибрационной пляске проводов, обрывы из-за падения деревьев, гололедообразования и снегоналипания.
Уменьшение затрат на монтаж ВЛИ, связанное с вырубкой более узкой просеки в лесной местности, возможностью вести монтаж проводов по фасадам зданий в условиях городской застройки, применением более коротких (4 метра вместо 6) опор, отсутствием изоляторов и дорогостоящих траверс (для ВЛИ-0,4 кВ), возможностью совместной подвески на уже существующих ВЛ низкого, высокого напряжения и линиях связи.
Снижение электропотерь в линии из-за уменьшения более чем в три раза реактивного сопротивления изолированных проводов по сравнению с неизолированными.
Простота монтажных работ, возможность подключения новых абонентов под напряжением, без отключения остальных от энергоснабжения и как следствие сокращение сроков ремонта и монтажа.
Высокая пожаробезопасность ВЛИ , связанная с исключением коротких замыканий при схлестывании фазных проводников и применением грозозащитных устройств.
Значительное снижение несанкционированных подключений к линии и случаев вандализма и воровства.
Улучшение общей эстетики в городских условиях.
Значительное снижение случаев поражения электротоком при монтаже, ремонте и эксплуатации линии.

Герметичные и влагозащищенные прокалывающие зажимы

Больше всего распространены два вида проколов – влагозащищенные и герметичные. Все производители для модернизации и развития линейки в последнее время делают выбор в пользу герметичных.

В прокалывающих зажимах контакт обеспечивается за счет пластин с зубьями пирамидальной формы и срывной калиброванной головки. Момент срыва меняется в пределах от 9 до 20 Ньютон, в зависимости от марки «ореха» и сечения подключаемых проводов.

На корпусе каждого зажима должны указываться две характеристики – сечение магистральной линии и сечение ответвления. Причем эти параметры могут находиться в широком диапазоне.

Например, герметичный зажим SLIW54 16-120/6-50. Первая надпись означает магистраль от 16мм2 до 120мм2 включительно. Вторая – сечение отпаечного кабеля или СИП, которые можно подключать через этот прокол. При выборе, лучше покупать орехи ближайшие к большим сечениям подключаемого провода, чтобы обеспечить лучший переходной контакт.

Большинство таких зажимов можно использовать для подключения кабеля к СИП под напряжением, так как срывная головка и болт внутри, никак не соприкасаются с контактной пластиной.

На всех зажимах кроме срывной, присутствует и вторая головка, но она необходима только для демонтажа. Запомните, что все эти проколы считаются одноразовыми. Не путайте их с простыми плашечными зажимами, которые можно откручивать и закручивать хоть по сто раз.

Бывают случаи, когда электрики пытаются использовать прокалывающие зажимы повторно, на этой же или другой линии. Хотя первая головка и сорвана, они используют для затяжки вторую.

Помимо того, что без динамометрического ключа не возможно рассчитать точный момент затяжки, почему-то все забывают про деформацию зубьев контактной пластины после первого прокола. На фото ниже справа — зубья после прокола СИП, слева — без прокола. Почувствуйте что называется разницу.

Острота у них уже не та, а соответственно некоторые из них могут просто замять изоляцию, а не пройти сквозь нее.

Чтобы производители не рекламировали и не говорили. Именно из-за зубчиков, а не по причине срыва гайки.

Технические характеристики и марки прокалывающих зажимов самых известных производителей арматуры СИП:

Герметичные зажимы Ensto

Герметичные зажимы Sicam

Герметичные зажимы Niled

Прокалывающие зажимы КВТ

Прокалывающие зажимы IEK

Преимущества и недостатки использования СИП

Эти провода позволяют:

обеспечить нужный класс электробезопасности;
повысить надежность сети во время эксплуатации;
уменьшить расходы на содержание электросети (до 80%);
сократить сроки монтажа и уменьшить трудозатраты;
размещать электропроводные линии на стенах зданий;
сократить потери при передаче электричества (благодаря небольшому сопротивлению);
подключать объекты без отключения главной питающей линии;
прокладывать и подключать линии своими силами.

Минусы СИП:

стоят на 20-25% больше, чем обычные провода без изоляции;
многие энергопоставщики не готовы использовать СИП (устаревшее оборудование и нет инструментов для монтажа);
позволяют прокладывать только воздушные ЛЭП.

Технические характеристики

При выборе конкретной марки провода СИП важно обращать внимание на соответствие характеристик и параметров индивидуальным требованиям потребителя и способу прокладки. Для этого учитываются такие технические характеристики:

Для этого учитываются такие технические характеристики:

Количество жил – как правило, используются модели с числом токоведущих элементов от 1 до 4;
Сечение – для разных моделей СИП данный параметр варьируется в пределах от 16 до 240 мм²;
Класс напряжения – всего выделяют две категории – до 1кВ (СИП-1, 2, 4, 5) и до 35кВ (СИП-3);
Температурный режим – подразумевает нормальную рабочую температуру, в которой провод будет длительно передавать электроэнергию без потери своих параметров;
Допустимый кратковременный нагрев – может возникать в аварийных режимах, но не должен превышать более 8 часов от годовой нагрузки;
Радиус изгиба – определяет возможность сгибать провод без нарушения механической прочности изоляции и ее диэлектрических свойств.

Все технические характеристики в сравнении для всех марок приведены в таблице ниже:

Таблица сравнение характеристик марок СИП

Марка провода	СИП-1	СИП-2	СИП-3	СИП-4	СИП-5
Количество токо- проводящих жил, шт	1 ÷ 4	1 ÷ 4	1	2 — 4	2 — 4
Сечение жил, мм2	16 ÷ 120	16 ÷ 120	35 ÷ 240	16 ÷ 120	16 ÷ 120
Нулевая жила, несущая	сплав алюминия (со стальным сердечников)	сплав алюминия (со стальным сердечников)	отсутствует	отсутствует	отсутствует
Токо- проводящая жила	алюминиевая	алюминиевая	сплав алюминия (со стальным сердечников)	алюминиевая	алюминиевая
Класс напряжения, кВ	0.4 ÷ 1	0.4 ÷ 1	10 ÷ 35	0.4 ÷ 1	0.4 ÷ 1
Тип изоляции жил	термопластичный полиэтилен	светостабилизир. полиэтилен	светостабилизир. полиэтилен	термопластичный полиэтилен	светостабилизир. полиэтилен
Температура эксплуатации	-60оС ÷ +50оС	-60оС ÷ +50оС	-60оС ÷ +50оС	-60оС ÷ +50оС	-60оС ÷ +50оС
Допустимый нагрев жил при эксплуатации	+70оС	+90оС	+70оС	+90оС	+90оС
min радиус изгиба провода	не менее 10 Ø	не менее 10 Ø	не менее 10 Ø	не менее 10 Ø	не менее 10 Ø
Срок службы	не менее 40 лет	не менее 40 лет	не менее 40 лет	не менее 40 лет	не менее 40 лет
Применение	ответвлений от ВЛ; — ввод питания в жилые помещения; — хоз. постройки прокладка по стенам зданий и сооружений.	ответвлений от ВЛ; — ввод питания в жилые помещения; — хоз. постройки прокладка по стенам зданий и сооружений.	для монтажа ВЛ напряжением 6-35 кВ	ответвлений от ВЛ; — ввод питания в жилые помещения; — хоз. постройки; — прокладка по стенам зданий и сооружений.	ответвлений от ВЛ; — ввод питания в жилые помещения; — хоз. постройки; — прокладка по стенам зданий и сооружений.

Основные ошибки монтажа СИП

Ошибка №1. Раскатка СИП по земле

Нельзя относиться к монтажу СИП, также как к монтажу неизолированных проводов ВЛ

Особое внимание нужно уделять сохранности изоляции СИП. Поэтому, нельзя раскатывать провода СИП по земле. Для раскатки есть специальные ролики, которые подвешиваются на анкерных опорах

Для раскатки есть специальные ролики, которые подвешиваются на анкерных опорах.

Ошибка №2. Повторное использование прокалывающих зажимов

Прокалывающие зажимы, используются для ответвлений СИП от магистрали к потребителю. Применение прокалывающих зажимов, позволяет делать отвод без снятия изоляции, но повторное их использование запрещено. Причина простая. Головка у прокалывающего зажима срывающееся, и повторная, надежная затяжка не получится. Снять их можно, использовать второй раз нельзя.

Ошибка №4. Два анкерных зажима на один кронштейн

Нельзя к одному анкерному кронштейну цеплять более одного анкерного зажима. Это относится и к опорам и к фасадам здания. Правило простое: Один анкерный зажим, на один анкерный кронштейн.

Ошибка №4. Неправильный подбор соединительных гильз

При подборе соединительных гильз, длинна гильзы для соединения нулевой жилы, должна быть длиннее гильз на фазных жилах. Делается это усиления соединения.

Ошибка №6. Не обжимаются гильзы соединительных гильз

После соединения, обязательно нужно обжать стальные кольца с двух сторон соединительной гильзы. Кольца обожмутся вокруг изоляции СИП и будут фиксировать сделанное соединение.

Ошибка №7. Неправильное соединение СИП и неизолированных проводов

В месте соединения неизолированного провода и СИП, первый провод нужно очистить от окиси и смазать специальной пастой для предотвращения повторного окисления.

Ошибка №9. Неправильно подключение уличного освещения

Нельзя вставлять две жилы уличного освещения, сечением 1,5 мм, в один зажим Р6. Такое соединение, нарушает герметичность контакта.

Ошибка № 10-11-12. Использование не профильных приспособлений для раскатки СИП

Нельзя использовать раскаточные ролики без полимерного покрытия.
Нельзя при раскатке СИП работать без вертлюг.
Нельзя проверять провис стрел и силу натяжения без динамометра.

Elesant.ru

Другие статьи раздела: Воздушные линии электропередачи

Виды опор линий электропередачи по материалу
Виды опор по назначению
Воздушные линии электропередачи проводами СИП
Деревянные опоры воздушных линий электропередачи
Железобетонные опоры линий электропередачи
Железобетонные опоры линий электропередачи
Конструкции опор линий электропередачи
Натяжение проводов воздушной линии электропередачи
Ошибки монтажа СИП, которые нельзя допускать
Подготовительные работы для монтажа воздушных линий электропередачи

Методика расчета (update от 19.02.2018)

Берем табличку 10 и по ней находим что одна жила сипа 16 кв.мм. выдерживает – 100 ампер. Далее берем следующие формулы расчета:

для однофазной нагрузки 220В P=U*I

для трехфазной нагрузки 380В P=(I1+I2+I3)3*cos φ*1,732*0,38

update от 19.02.2018 Что касается расчета мощности для трехфазной нагрузки, необходимо понимать что многое зависит от типа потребителей (точнее какую нагрузку они предоставляют активную или реактивную, от этого зависит какой cos φ нужно подставлять в формулу, в данном случае для расчетов он равен 0.95)

Дорогие посетители сайта и я возможно бы не заметил ваши колкие, но технически верные комментарии к статье если бы мне, как раз сегодня мне позвонил человек с вопросом : “какой сип мне нужен под 120 кВт?”. По табличке ему отлично подойдет СИП сечением 50мм кв. Даже если опустить тот факт что длина линии влияет на падение напряжения (у него 150 метров), не стоит забывать что нагрузка по фазам может разниться, что видно из формулы – там берется средняя велечина по трем фазам. Тут просто надо понимать что ток по фазе может превысить предельно допустимые значения для данного сечения провода.

Поэтому если значение необходимой вам нагрузки лежит ближе 10% к табличному, следует выбирать более крупное сечения сипа по списку. Поясню на примере 120 квт. По таблице для этой трехфазной нагрузки подходит СИП сечением токопроводящих жил 50мм, однако это меньше 10%. То есть 121кВт*0.9=109 кВт. Соотвественно нужно выбирать СИП 3х70+1х54.6.

В начале темы поднимался вопрос “выдержит ли сип 4х16 15квт”? Поэтому для частного дома мы умножаем 220Вх100А=22кВт по фазе. Но не забываем что фазы то у нас три. А это уже 66 киловатт суммарно для жилого дома. Что представляет собой 4х кратный запас относительно выдаваемых техусловий.

“>

Соединение проводов СИП между собой

Соединять или наращивать провода СИП прокалывающими зажимами нельзя. Даже если это короткий участок до 25м, например ввод в дом. Потому то они и называются ответвительными зажимами, а не соединительными.

Для стыковки проводов необходимо использовать соединительные гильзы под опрессовку. Очень подробно обо всех нюансах и ошибках работы с ними, можно прочесть в статье ”Как соединить провода СИП между собой”.

Более того, не рекомендуется подобными проколами соединять магистральный СИП на анкерной опоре, даже если там нет никакого натяжения.

Так как площадь контакта в таком зажиме несоизмерима с сечением основного провода. И полную длительную нагрузку в 100 и более Ампер, такой зажим без последствий для себя и соединяемых проводов может и не пропустить, не говоря уже о токе короткого замыкания.

Проколы с раздельной затяжкой болтов также имеют срывную головку. Она играет роль своеобразного “предохранителя”. Так как провод СИП находится в натянутом состоянии и каждая жила подвергается продольной механической нагрузке, необходимо прокалывать провод и погружаться зубьями в саму жилу ровно настолько, чтобы не снижать механическую прочность линии более чем на 20%.

Не нужно после срыва, вручную дотягивать вторую гайку, если вам показалось что контакт не достаточно хорош. Тем самым вы только повредите несущий провод.

Отдельные марки зажимов, например у Sicam имеют так называемую опцию Турбо. Она облегчает и упрощает процесс монтажа.

Весь монтаж разделяется на два этапа:

отдельный монтаж на линию. Берете раскрученный зажим, вставляете в магистральный провод и одной рукой закручиваете гайки, чтобы зажим зафиксировался.

при этом второй конец остается по-прежнему разведенным. Спокойно устанавливаете в него ответвление и заканчиваете процесс монтажа.

Последовательность монтажа

При затяжке срывной гайки должно оказываться такое усилие, чтобы зубцы зажима:

не повредили основную жилу СИП
прокололи, но не порезали изоляцию
сохранили несущую способность жилы на уровне 80% от первоначальной

Изделия Ensto благодаря пирамидальной форме зубцов и их расположению в шахматном порядке лучше многих других справляются с этим.

Можно посмотреть испытания СИП на разрыв, после того как его жилы прокололи зажимами разных марок.

В конце подключенный отпаечный СИП загибается к основному и подтягивается к нему стяжкой. Делается это для того, чтобы при ветре контакт не подвергался механическим воздействиям и не обломился в дальнейшем.
