Одножильный провод пв-3 (пугв)

ГОСТ и конструктивные отличия

Разница между одножильным и многожильным проводом

В последней части маркировки указывают рекомендуемый уровень температуры для эксплуатации и номер технической документации – ГОСТы или ТУ. Последние содержат информацию о способах и технике изготовления провода. Производители обязаны указывать номер ГОСТа, ТУ, но в последние годы «забывают» это сделать потому, что редко придерживаются рекомендованных параметров.

Провод монтажный ПВ 3 является одножильным, многопроволочным. Материал – медь. Благодаря таким характеристикам кабель хорошо проводит электричество, легко гнется в разных направлениях, не деформируется. Маркировка расшифровывается следующим образом:

• П – означает тип «провод»;
• В – вариант изоляции, в данном случае поливинилхлорид;
• 3 – класс гибкости.

Технические характеристики позволяют использовать кабель ПВ-3 в разных условиях и приборах, в том числе с высокой влажностью.

Часто задаваемые вопросы

Вопрос №1. Как выбирается сечение кабеля?

Размер сечения пропорционален свойствам провода выдерживать заданные нагрузки. Самыми популярными разновидностями являются сечения: 0,75; 1,5; 2,5; 4,0; 6,0; 10

Также стоит обращать внимание на материал жилы. Алюминиевый кабель по сравнению с медным имеет низкую проводимость, поэтому сечение выбирают на единицу больше, чем для медного

Вопрос №2. Что лучше? Провод на основе алюминия или меди?

Алюминий дешевле по сравнению с медью. Кабеля алюминиевые имеют слабую электропроводность, меньшую прочность, быстро ломаются при перегибе. Также алюминий при взаимодействии с воздухом быстро окисляется. Медь считается конструктивно верным и надежным решением по сравнению с алюминием.

Вопрос №3. Какой провод лучше: гибкий или жесткий?

• Жесткий провод –это моножильный кабель.
• Гибкий провод – многожильный кабель.

Жёсткая разновидность кабелей как правило применяется для укладки в грунт, монтаже в стенах. Гибкий же применим при работе с механизмами, приборами, станками, которые могут перемещаться. Концы гибкого кабеля перед подключением, требуют специального обжатия и установки трубных коннекторов. Жесткие – такой процедуры не требуют. Для подключения устройств освещения, рекомендуются к использованию жесткие провода. Световое оборудование может часто подвергаться замене, а гибкий кабель не так склонен к переломам в отличии от жесткого.

Вопрос №4. Какая изоляция должная быть?

Величина изоляции сказывается на продолжительности службы кабеля. Одинарная изоляция позволит проводу прослужить 10-15 лет, двойная – около 30. Защитное покрытие изготавливается из различных материалов, таких как:

• пластик;
• стекло;
• сталь.

Специалисты, обслуживающие и проводящие ремонт кабелей, разделяют понятия – оболочка и изоляция.

• Изоляция – защитное покрытие на токоведущие фрагменты кабеля.
• Оболочка – защитное покрытие, накладываемое уже поверх изоляции.

Производственные марки кабеля

Медные кабеля, имеют разновидности:

• ПВ-3 х 2,5;
• ПВ-3 х 1,5;
• ПВ-3 х 0,75.

Выполняются с одной жилой, выполненной из меди. Имеет высокие коэффициенты прочности и гибкости. Многопроволочное строение жилы – гарантия длительно срока службы и хорошая токовая проводимость.

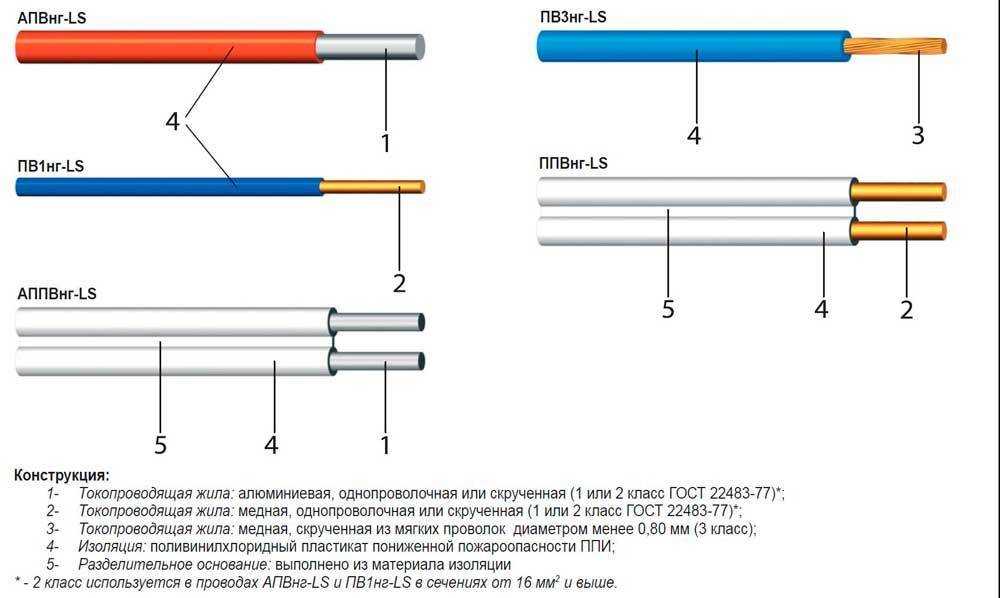

Изображение кабеля ПВ-3. Условные обозначения: 1 – жила токопроводящая, 2 – оболочка изоляции

Провода указанных моделей применяются в промышленном и бытовом монтаже. Они не нагреваются под воздействием тока. Также часто применяются модели:

• ПВ 3 16;
• ПВ 3 10.

Представленные модели имеет высокую прочность, лучшую проводимость и большую вариацию размеров поперечного сечения. Обзор цен по городам Российской Федерации указаны в таблице.

Таблица 2. Цены по регионам РФ:

Технические характеристики провода ПВ 3 1х6

Основной технической характеристикой провода считается предельное напряжение. Для ПВ3 1×6 это:

• 450 В при частоте 400 Гц;
• 1000 В при использовании кабеля в сети постоянного тока.

Как выглядит кабель для заземления ПВЗ 1х6Обратите внимание! Сопротивление напрямую зависит от площади поперечного сечения. Если говорить про ПВ3 1×6, то сопротивление кабеля составляет 3,6 Ом/км при весе километра материала 74,2 кг

Кабель выдерживает силу тока порядка 41 А и способен работать при температуре от −60 °С до 60 °С, не боится воздействия пара. Но ограничений у него гораздо больше.

Материал нельзя прокладывать в стенах и стяжке, поскольку виниловая защита не предохраняет кабель от механических повреждений. Материалу противопоказано ультрафиолетовое излучение. Прокладка провода на открытом воздухе запрещена существующей нормативной документацией. Винил разлагается под действием солнечного света.

Технические характеристики

К сведению! ПВ-3 — это старое наименование ГОСТа, оставшегося от СССР. ГОСТ был актуализирован. Так, ГОСТ 6323-79 превратился в ГОСТ Р 53768-2010, а кабель поменял свое название с ПВ-3 на ПуГВ. Это один и тот же провод.

Маркировка и расшифровка аббревиатуры ПВ3 1х6

Провод заземления

По типовому обозначению нетрудно определить базовые параметры кабельной продукции:

• отсутствие буквы «А» в начале обозначает медный проводник;
• «П» – провод;
• «В» – тип полимерного материала оболочки (поливинилхлорид);
• цифрой «3» отмечен соответствующий класс гибкости по стандартным нормативам;
• следующая идентификационная группа «1х6» подтверждает наличие одной токопроводящей жилы с площадью поперечного сечения 6 мм кв.

В настоящее время аналогичную продукцию выпускают по нормам современного ГОСТа Р 53768-2010. Основные позиции стандарта сохранены, поэтому рабочие параметры не отличаются от рассмотренного в публикации провода. Одним из различий является иная официальная маркировка – «ПУГВ». Вместо цифрового (3) применено буквенное обозначение хорошей гибкости (Г). Некоторые производители дополнительно указывают в названии цвет оболочки (Б – белый, С – синий). Завершают маркировку сведения о площади поперечного сечения в мм кв.

Разновидности

ПВ – это общее название проводов с изоляцией из качественного поливинилхлорида. Если рассматривать глубже, то существует огромное количество разновидностей этого изделия: есть как монтажная, так и установочная продукция. Все перечисленные ниже провода с успехом используются в электросетях переменного тока напряжением до 450 В:

1. ПВ1 – это установочный провод, используемый в электросети напряжением 450 В и частотой не выше 100 Гц. В случае с сетями постоянного тока ПВ1 может использоваться при напряжении до 1000 В. Максимально допустимое значение тока – 41 А. Жилы производятся из луженой меди. Любой ПВ1 является одножильным, причем проводник состоит из нескольких мелких проволочек.
2. ПВ3 – аналог ПВ первого класса гибкости. По основным технико-эксплуатационным параметрам он ничем не уступает ПВ1, однако его можно использовать как монтажное изделие.
3. БПВЛ – бортовой провод. Его название обусловлено изначальным предназначением: кабель применялся в авиастроении. С течением времени его начали применять при коммутации стационарного оборудования. Максимально допустимое напряжение в сетях переменного тока составляет 250 В при частоте 2000 Гц, постоянного – 500 В.
4. АПВБбШв – силовой провод, жилы которого производятся из алюминия. Основное предназначение – транспортировка энергии по стационарным электрическим установкам в электросетях переменного тока напряжением и частотой, не превышающими 1000 В и 50 Гц соответственно. Кабель с аналогичной маркировкой, но без буквы «А» на первом месте – такая же продукция, но из медных жил.
5. АПВ – алюминиевый установочный провод с параметрами, аналогичными медным изделиям. Главное отличие алюминиевой продукции – максимально допустимое напряжение при переменном токе составляет 400 В (а не 450) при частоте 50 Гц (вместо 100).
6. КСПВ – качественный провод, который применяют при обустройстве систем сигнализации и видеонаблюдения. Содержит двухслойную изоляцию: внутренняя оболочка изготавливается из полиэтилена, наружная – поливинилхлорида. Зачастую внешняя изоляция имеет белый цвет.

Назначение модели провода ПВ-3

Модель ПВ-3 1х4 произведен для сетей переменного тока, используемых величину напряжения 450-500 V, с частотой 90 – 100 Hz. В сетях постоянного тока использует напряжение – 900 -1000 V. Базовая жила, проводящая ток пропускает токовый сигнал величиной 41 А. Возможность эксплуатации при температуре -60 — +60 °С и влажности 90-100%.

Основная жила нагревается до +65 — +70 °С при стандартных условиях, пропуская номинальную величину тока. Кабель состоит из медной жилы, переплетенных проволоками и поливинилхлоридной изоляции. Диаметр наружный имеет величину 4,0-4,1 мм и изоляцией более 0,7-0,8 мм. В данной модификации используется кабель класса 4, имеющий сопротивление 4,89Ω. Параметры кабеля указаны в таблице.

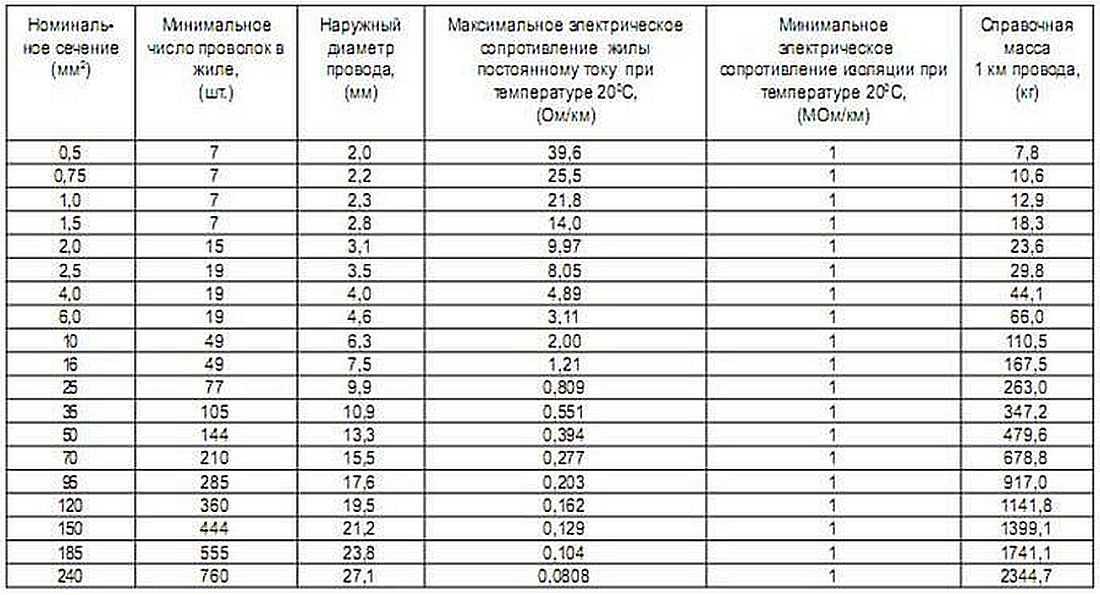

Таблица 1. Сопротивление жил кабеля класса 4. (Луженые – многожильные кабеля, чаще всего применяемые в электрических схемах).

Основные производители

При покупке кабельно-проводниковой продукции важно получить заданные параметры, способные обеспечивать номинальные условия работы системы. В противном случае можно столкнуться с проблемой недостаточного сечения или несоответствия климатического исполнения, когда подключенный провод или кабель начнет перегреваться и приведет к перегоранию линии

Поэтому так важно приобретать ПВ3 только у проверенных производителей. Среди хорошо зарекомендовавших себя заводов следует выделить:

• ТД Альянс Кабель;
• Спецкабель;
• Москабельмет;
• Межрегиональная торгово-промышленная компания.

Если вы только собираетесь купить провод ПВ3, обратите внимание на продукцию вышеперечисленных заводов. Если же у вас уже имеется марка провода ПВ3 какого-то другого производителя, и вы хотите использовать ее в электромонтажных работах, лучше проверить ее сечение и качество изоляции

Проверка при покупке

Кабель ПВ-3 рекомендуется очень тщательно проверять перед покупкой, так как рынок наводнен большим количеством подделок, отличающихся в лучшем случае заниженным сечением, в худшем — полным несоответствием заявленным требованиям, в первую очередь, по безопасности.

1. Всегда рекомендуется брать продукцию, в маркировке которой стоит формулировка ГОСТ, а не ТУ. Кабель, сделанный по ТУ, формально не считается подделкой, но дело в том, что «технические условия» каждый производитель определяет для себя сам.
2. На бухте всегда должна быть наклеена этикетка, а на изоляцию нанесена буквенно-цифровая маркировка с определенным шагом (около полуметра).
3. Проверять сечение взятым с собой штангенциркулем.
4. Потребовать у продавца документы о том, что провод прошел проверку на сопротивление проводящих жил, испытание изоляции на пробой, испытание напряжением.

Кроме того, периодически во время эксплуатации кабель должен проходить «ходовые испытания».

Основные производители

При покупке кабельно-проводниковой продукции важно получить заданные параметры, способные обеспечивать номинальные условия работы системы. В противном случае можно столкнуться с проблемой недостаточного сечения или несоответствия климатического исполнения, когда подключенный провод или кабель начнет перегреваться и приведет к перегоранию линии

Поэтому так важно приобретать ПВ3 только у проверенных производителей. Среди хорошо зарекомендовавших себя заводов следует выделить:

• ТД Альянс Кабель;
• Спецкабель;
• Москабельмет;
• Межрегиональная торгово-промышленная компания.

Если вы только собираетесь купить провод ПВ3, обратите внимание на продукцию вышеперечисленных заводов. Если же у вас уже имеется марка провода ПВ3 какого-то другого производителя, и вы хотите использовать ее в электромонтажных работах, лучше проверить ее сечение и качество изоляции

Элементы конструкции проводов ПВ3

Каждый шнур или кабель имеет определенные особенности конструкции. На тип и количество элементов влияет назначение, условия эксплуатации, уровень максимального напряжения. Конструктивными деталями установочного провода ПВ 3 являются:

• медная жила (согласно ГОСТу № 22483 может быть цельной или многопроволочной);
• внешняя защита (изоляционный слой).

Расшифровка названия провода ПВ-3

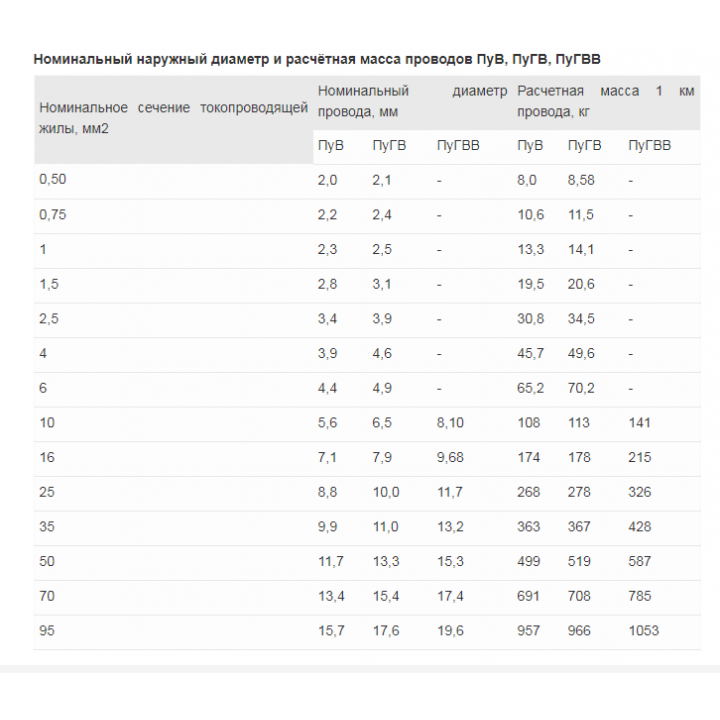

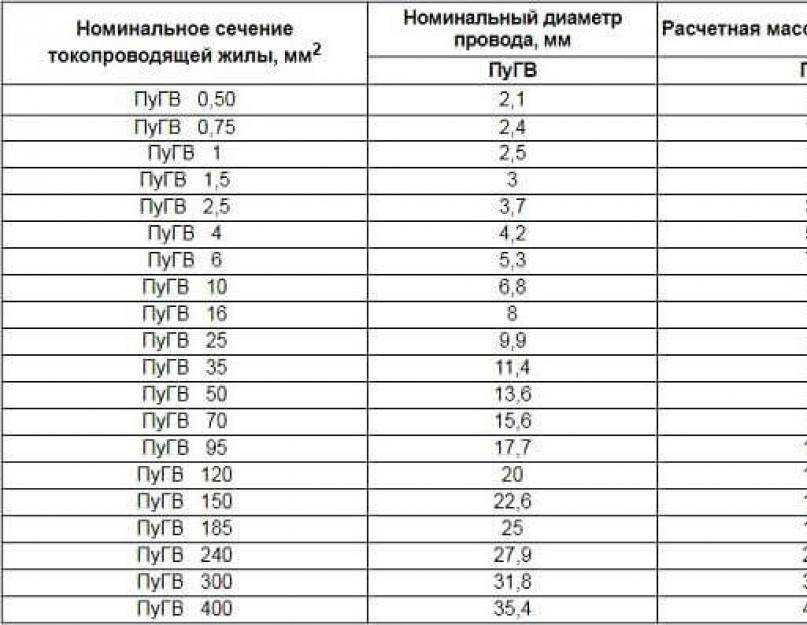

Технические характеристики провода ПВ-3 (ПуГВ)

Характеристики провода ПВ-3

Если кабель требуется проложить на ограниченной площади (электрощиток, проводка внутри приборов), важно использовать мягкие многопроволочные кабели класса ПуГВ, к которым относится и ПВ-3. Характеристики таких проводов типовые:

• допустимое напряжение переменного напряжения 450 на 750 В, для постоянного – до 1000 В; частота до 400 Гц;
• возможный уровень влажности – до 98%;
• предел температуры для проведения установочных работ – минус 15° по Цельсию;
• гибкость – до 5 диаметров цельного сечения;
• изоляция провода остается работоспособной при температуре до 160° по Цельсию;
• возможные сечения ПВ-3 провода – от 0,05 до 40 квадратных см.

Срок службы кабелей со стандартными характеристиками зависит от условий эксплуатации, параметров внешней среды и способа прокладки. Обычно указывается максимальный предел – 15 лет. В «агрессивных» условиях срок может сократиться до двух лет. Например, если провод ПВ-3 проложен открытым способом, подвержен постоянному воздействию ультрафиолета, осадков, перепадам температуры. Средний гарантийный срок – 1 год.

Условия прокладывания провода

Кабель ПВ-3 монтируется в разных условиях при соблюдении определенных рекомендаций. Если температура окружающей среды ниже 15° по Цельсию, провод необходимо прогреть. В противном случае не избежать повреждений и растрескивания при сгибании.

Дополнительный момент – нельзя допускать конденсации или попадания влаги на внутренний стержень.

Условия, в которых допускается использование провода ПВ-3

Переход на шину заземления с использованием провода ПВ 3

Мягкий кабель ПуГВ можно использовать в разных условиях. Технические характеристики позволяют прокладывать провод в помещениях с повышенной влажностью (ванные комнаты, бани). Многое зависит от типа проводки – открытый или закрытый. Изоляционный слой сохраняет эксплуатационные характеристики при резких колебаниях температур (от -60° до +70° по Цельсию).

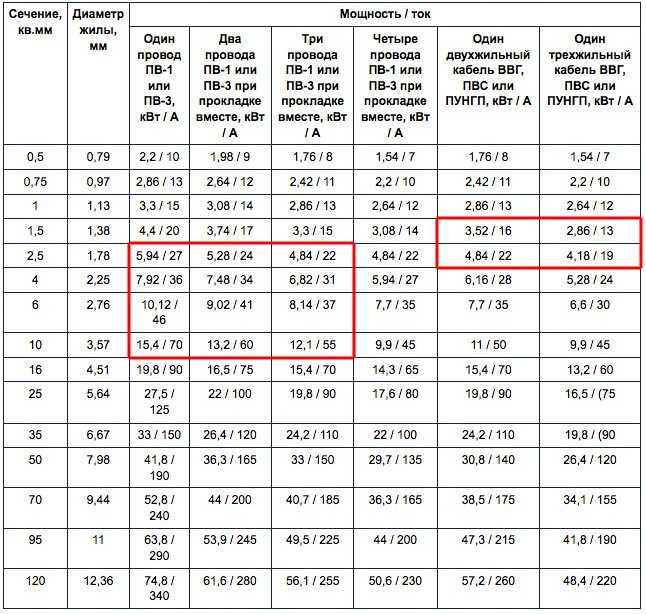

Токи нагрузки провода ПуГВ

Ни один действующий ГОСТ не устанавливает допустимые пределы токов нагрузки кабеля ПуГВ. Поэтому применяются Правила устройства электроустановок – несколько нормативных документов, разработанных Минэнерго СССР и России (требования являются общими для всех стран). Максимальный уровень тока зависит от сечения кабеля. Например, для провода диаметром 0,75 квадратных мм пределом является 15А нагрузки, а для сечения в 5 квадратных см – 215А.

Основные ТТХ и конструкция

Кабель ПВ-3 имеет следующие технические характеристики:

• строительная длина — 100 м;
• сопротивление изоляции — 1 МОм;
• материал проводника — медь;
• минимальная температура прокладки — минус 15 градусов по Цельсию;
• диапазон рабочих температур — от –50 до +35 градусов;
• максимально допустимая влажность — 100% при температуре в +35 градусов;
• стандартный срок службы — 15 лет, гарантийный — 2 года.

Конструктивно ПуГВ представляет собой один многожильный проводник, заключенный в диэлектрическую оболочку. ГОСТ допускает, что этот провод может быть одножильным, но на практике такого не встретишь, поскольку одножильное исполнение лишает кабель его основного достоинства — гибкости. Поэтому нормой является многожильное исполнение с числом проволочек не менее 7. Чем меньше диаметр проволоки, тем лучше гибкость. Так, для класса 3 применяется медная проволока диаметром до 0.79 мм, если общее сечение не достигает 50 мм. С увеличением диаметра поперечного сечения возрастает и количество проволочек-жил.

Максимальный диаметр провода ПВ-3 может составлять 95 мм.

Ошибки при использовании кабеля ПВ-3

1. Размер жил меньше размера всего сечения кабеля. Этот фактор приведет к перегоранию проводки при подключении нагрузки, которую провод должен выдерживать. Переключатель автоматный не сработает при поступлении перегружаемого сигнала.
2. Между собой жилы примкнулись. В случае использования двухклавишного выключателя, при включении одной кнопки будет замыкать контакты и второй. Вероятное перегорание электрических приборов.
3. Перебитая жила. Образуется незамкнутая цепь и невозможно поступление тока.
4. Толщина изоляции меньше нормируемой. Такая изоляция можно легко повредится:

• при монтажных электрооборудования;
• при наступлении на кабель;
• при ударе либо падения какого-либо предмета.

Кабель ПВ 3 правила использования

Провод ПВ 3 используется практически во всех сферах. Прокладка возможна и при низкой температуре от – 15 градусов, однако предварительно требуется прогрев кабеля. Если не соблюдать данные правила прокладки, кабель утрачивает функциональность, а также снижается его уровень безопасности. Кабель прокладывается в таких местах:

• кабель-каналы;
• короба и лотки;
• гильзы и рукава;
• укладка для заземления.

Также ПВ 3 допускается прокладывать в пустотах зданий, при этом изгибы кабеля не должны превышать 5 внешних диаметров провода. При укладке необходимо обезопасить провод от попадания жидкости и конденсата. Температура при прохождении электрического тока не должна превышать 70 градусов.

Электрические и механические характеристики проводов ПуГВ

Главным условием, влияющим на выбор проводов, являются его характеристики. Их разделяют на электрические и механические.

Электрические характеристики провода

Так как основным назначением провода является пропускание электрического тока, то конечно начнем с электрических параметров.

И здесь для нас важным является экономичность и надежность ПуГВ:

• Чтоб определиться с экономичностью провода нам необходимо узнать его сопротивление. Чем ниже данный параметр, тем меньшее количество потерь будет в проводе. Но как вы наверняка помните из уроков физики чем ниже температура проводника, тем ниже его сопротивление. Поэтому для стандартизации данного показателя все расчеты принято производить для проводов с температурой 20⁰С.
• Но здесь есть еще один аспект. Чем выше сечение провода, тем меньше его сопротивление. Поэтому для каждого типоразмера провода устанавливаются свои стандарты. Так провод сечением 1х6 имеет сопротивление 3,11 Ом на километр длины, а провод в 50 мм2 – 0,394 Ом/км.

Электрическое сопротивление проводов ПуГВ

Если измеряемый кабель имеет температуру отличную от 20⁰С, то для проверки следует воспользоваться формулой – R20=RtKt1000/L. В этой формуле R20 – это наше сопротивление при 20⁰С, Rt – измеренное сопротивление жилы, Kt – поправочный коэффициент, который мы определяем по таблице, приведенной ниже, а L – длина измеренного участка провода.

Поправочный температурный коэффициент

• А вот надежность проводов ПуГВ обеспечивает качественная изоляция. Для этого проводят специальные высоковольтные испытания изоляции. На провод подают напряжение в 2,5 кВ и проводник должен их выдержать не менее 5 минут.
• Вообще же при температуре в 20⁰С изоляция проводов ПуГВ должна быть не мене 5 МОм. Для установок до 1000В этого вполне достаточно.
• Кроме того, правила требуют, чтоб изоляция нормально выдерживала и повышенные температуры. Для этого в них приведены данные по минимальному сопротивлению изоляции при температуре в 70⁰С. Эти требования вы можете увидеть на фото ниже.

Сопротивление изоляции провода при температуре 70⁰С/90⁰С

Механические характеристики провода

Но механические требования к проводу не менее важны. Ведь именно от них во многом зависит удобство монтажа, возможность применения в разных помещениях, а также в различных температурных режимах.

Итак:

Одним из важнейших параметров любого провода или кабеля является его гибкость. Она зависит от того насколько сильно можно сгибать провод без опасения повредить проводники или изоляцию. Определяющим в этом случае является радиус изгиба.

Радиус изгиба провода

Радиус изгиба напрямую зависит от номинального диаметра провода. И конкретно в нашем случае составляет 5 диаметров ПуГВ. Это достаточно хороший показатель. У большинства менее гибких изделий он не превышает 10, а то и 20 диаметров.

• Что касается агрессивных сред, то провод отлично переносит высокую влажность. Так при температуре в +35⁰С он может эксплуатироваться в среде с 98% влажностью. А вот солнечный свет все провода в ПВХ изоляции переносят плохо, и наш ПуГВ не является исключением.
• Диапазон рабочих температур у ПуГВ так же достаточно высок. Там провод может спокойно работать как в минус 50⁰С, так и при температуре до плюс 70⁰С.

Область применения провода

В маркировке кабеля прописана достаточно широкая область применения. Провод можно использовать для прокладки проводки, подключения электроприборов, силовых сетей и автоматики.

Однако для силовых кабелей использовать ПГ3 не целесообразно. Куда лучше подходят двужильные и многожильные провода (в зависимости от количества фаз переменного тока, т. е. двужильный провод удобно использовать для прокладки силовых линий двухфазного тока). Для проводки в доме или квартире куда лучше подойдут провода с более продуманной изоляцией, защищающей кабель от механических повреждений. К тому же есть модели материалов, которые прекрасно служат в стяжке.

Медные жилы

Большим минусом для использования кабеля в домашней проводке является опасность перегорания при слишком больших нагрузках. Он не вызовет пожара, но с легкостью испортит плоды трудов электромонтажников по оборудованию жилища.

Но это не повод ставить на проводе крест. В конце концов, зачем-то его до сих пор выпускают. ПВ3 нашел самое широкое применение в автоматике. Так, его часто используют в системах пожаротушения. Провод незаменим в системах автоматики котельных, вентиляции, электроснабжении автомобиля.

Использование ПВ3 в щитке автоматики вентиляционной установки

Обратите внимание! ПВ3 часто используют в отечественных марках машин и при ремонте запорного элемента дверей, электроснабжении ламп салона и приборной панели. В этом плане провод выгодно отличается от заграничных аналогов, которые в разы дороже

Именно в системах автоматики и электроснабжения автомобилей используется главное свойство провода — гибкость. При огромном количестве проводов и технологически важных деталей конструкции провод легко проходит любые изгибы, соединяя между собой различные модели.

При слишком высокой нагрузке на системы автоматики провод перегорает, что вызывает срабатывание сигнализации. Как раз то, что нужно для систем пожарной сигнализации и любой другой автоматики.

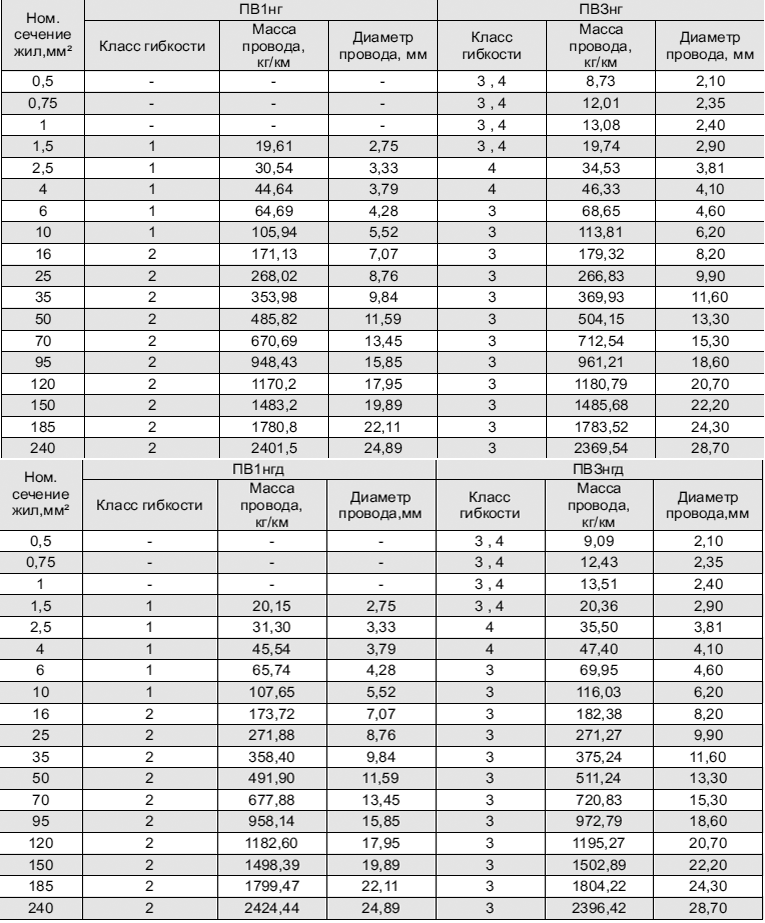

Таблица технических характеристик кабелей ПВ

В ходе домашнего ремонта провод идеально подойдет для обустройства заземления. Заземлить щиток частного дома или какую-либо часть квартиры можно без особых проблем любым кабелем, но ПВ3 отличается дешевизной. При этом модель отлично справится со своей задачей по отведению блуждающих токов.

Вам это будет интересно Электрика в доме из бревна

Проверка при покупке

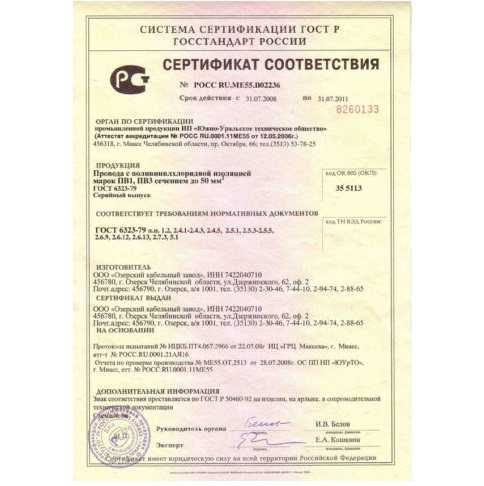

Сертификат соответствия провода Наводненность рынка поддельной кабельной продукцией заставляет тщательно проверять провода ПВ-3 перед приобретением. Чтобы купить качественное изделие, нужно следовать нескольким простым советам:

• Выбирать продукцию, имеющую в маркировке указание соответствующего ГОСТа, а не ТУ. Технические условия производители стремятся подогнать под себя с целью снижения затрат, и выпускают в продажу изделия, не соответствующие нормам.
• Информация, напечатанная на изоляции, должна полностью соответствовать той, которая содержится на бирке бухты. Если есть расхождения, продукция может быть контрафактной или несоответствующей ГОСТу.
• Сечение нужно проверить при помощи штангенциркуля, поскольку некоторые производители намеренно выпускают «усеченный» провод.
• Продавец обязан предоставить сертификат соответствия, в котором будет содержаться информация относительно испытания провода на пробой, а также на сопротивление жилы.

Провод ПВ 3, ПВ 1, ПуГВ: технические характеристики

А теперь рассмотрим основные технико-эксплуатационные характеристики ПВ-провода. Все они могут быть разделены на две категории – механические и электрические, поэтому рассмотрим их отдельно.

Механические характеристики

К механическим параметрам можно отнести разрыв, гибкость, устойчивость к сжатию, прочность изоляции и жил перед атмосферными воздействиями.

Поговорим о каждом параметре отдельно:

1. Основная характеристика ПВ – способность к изгибу. Из названия становится ясно, что с данным параметром у изделия не все гладко. В среднем ПВ1 можно сгибать на радиусе, равный не более десяти наружным диаметрам.
2. Недостаток гибкости ПВ1 компенсируется другими полезными свойствами. Диапазон рабочих температур при эксплуатации изделия составляет от -50 до +70 гр. Цельсия. Для сравнения аналогичный параметр для гибкого шнура ШВВП составляет от -25 до +40 гр. Цельсия, при этом воздействие температурой более 70 гр. приводит к разрушению изделия. В случае с ПВ1 он не будет деформироваться при кратковременном воздействии температуры до 150 гр. Цельсия.
3. Другое преимущество – устойчивость к влаге. При температуре воздуха +30 гр. Цельсия он должен работать с влажностью 100%.
4. Провод с легкостью переносит вибрации, акустические удары и т. п.
5. Еще одно достоинство – изоляция кабеля не поддерживает горения, характеризуется устойчивостью к воздействию агрессивной среды.
6. ПВВ1 – высоковольтный кабель, созданный на базе обычного ПВ1. Он используется в машиностроении.
7. Срок эксплуатации кабеля – не менее 15 лет. Для многих процессов этого более чем достаточно.

Электрические характеристики

Однако более важными считаются электрические характеристики любого провода. И если по механическим параметрам ПВ1 не так хорош, то по электрическим проявляет себя с лучшей стороны.

Используется кабель в электрических сетях переменного тока при напряжении до 450 В и частоте 400 Гц. Для сетей постоянного тока напряжение может достигать 1000 В.

Остальные характеристики:

1. Сопротивление провода напрямую зависит от площади сечения. Например, для проводника 0,5 кв. мм сопротивление составляет до 15 кОм, 5 кв. мм – 11 кОм, ПВ1-120 – 3,5 кОм.
2. Приведенные выше значения актуальны для отрезка провода длиной 1 км и температуры эксплуатации 70-90 гр. Цельсия. Если условия отличны от указанных, то величины будут иными.
3. Испытательное напряжение намного выше заявленного в технической документации и составляет 2500 В. Интерес представляет сам процесс тестирования кабеля. Для этого берется отрезок длиной 5 м или более. Он помещается в воду на 24 часа. К его концам подают испытательное напряжение. В результате провод ПВ1 должен выдержать подобные нагрузки в течение 15 минут.
4. ПВ1 характеризуется устойчивыми параметрами. В процессе эксплуатации его сопротивление отличается от номинального значения максимум на 120%. И это хороший показатель.

Характеристики провода ПВ3

Теперь можно поговорить и о технических характеристиках провода. Их условно можно разделить на два вида – механические и электрические. Давайте рассмотрим каждое из этих свойств отдельно.

Механические характеристики провода ПВ3

Механические характеристики — это стойкость провода к механическим, термическим и другим воздействиям, связанным с качеством изоляционного материала и материала токоведущих жил.

Стенд испытания гибкости провода

И одним из главных в этом вопросе выступает гибкость провода. Она определяет радиус, с которым провод допускается изгибать. В нашем случае это 10 диаметров провода. Проверяется данный показатель после изготовления и при приемке в эксплуатацию.

Радиус изгиба провода

• Следующим определяющим фактором является температура, в которой провод допускается эксплуатировать. В нашем случае она составляет от — 50⁰С до +70⁰С, что обусловлено свойствами изоляционного материала. Вообще же винил должен выдерживать без растрескиваний температуру до 150⁰С, как на видео.
• Отдельные требования предъявляются к растяжению изоляции. Относительное растяжение на разрыв должно быть не ниже 150%. Это говорит нам о том, что изоляция должна быть достаточно эластичной.

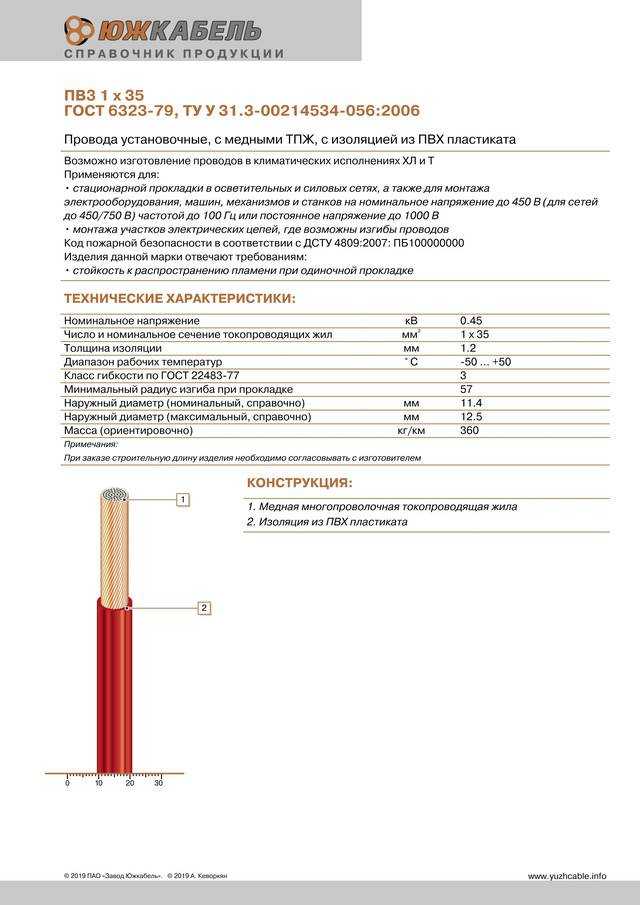

Характеристики провода ПВ3

Кроме того, предъявляются отдельные требования по стойкости изоляции к единичным и систематическим ударным воздействиям, стойкости к влаге, давлению, вибрации и даже акустическому влиянию

Но для большинства людей эти показатели ничего не скажут, поэтому мы не будем на них акцентировать ваше внимание.
Скажем только, что сертификат соответствия на провода ПВ3 указывают гарантийный срок эксплуатации не менее 15 лет. При этом если провод не подвергается воздействию химически активных веществ, то он может быть существенно увеличен.

Электрические характеристики провода ПВ3

Провод служит, в первую очередь, как проводник электрического тока. Поэтому никак нельзя забывать и о его электрических свойствах.

Электрическое сопротивление провода ПВ3

Одним из основных электрических свойств любого провода является его сопротивление. Оно зависит от двух параметров сечения и температуры. Например, провод сечением 1х4 должен обладать сопротивлением не выше 4,79Ом на 1 км длины, а провод с сечением в 50 мм2 сопротивлением 0,394Ом.

Поправочные коэффициенты определения сопротивления провода

Но это значение действительно только при температуре в 20⁰С. Если температура будет больше, то и сопротивление будет выше. Поэтому существуют так называемые поправочные коэффициенты, которые применяют при других температурах замера.

На фото — сертификат соответствия провода

Также важным электрическим параметром является сопротивление изоляции. Его можно измерить при наличии испытательной установки и своими руками. Для этого провод помещают в воду и подают на него переменное напряжение в 2500В. Провод считается выдержавшим испытание, если изоляция не пробилась в течение 5 минут.

Производители провода ПВ-3 1×6

ПВ3 производят только в России, импортными могут быть аналоги. Ниже представлены основные поставщики продукции на рынок.

ООО «Биконнект (Стинкаб)»

«Стинкаб» — достаточно молодой производитель кабельной продукции. Но может именно поэтому и стоит выбрать его, ведь компания за столь короткий срок успела себя зарекомендовать. Офис завода находится в Москве, склады с продукцией расположены в г. Климовск.

Обратите внимание! При крупном заказе есть возможность забрать кабель самовывозом

ЗАО «ЭнергоМаксимум»

В отличии от предыдущей фирмы это поставщик, который работает с крупнейшими отечественными заводами-производителями кабельной продукции. Компания имеет достаточно длинную историю и сложившиеся традиции качества. Поставщик позиционирует себя как крупнейшая фирма в Приволжье.

Важно! При работе с фирмой нужно обратить внимание на отсутствие наименования ПВ3. Компания работает с наименованиями по актуализированному ГОСТу за 2010 г., поэтому материал здесь проходит под маркировкой ПуГВ

ООО «Элком-Элетро»

Это настоящий гигант в области дистрибуции кабельной продукции. Как и ЗАО «ЭнергоМаксимум», компания занимается только продажей кабелей. Фирма присутствует на рынке с 1992 г., имеет удобный сайт и огромное число наименований. ПВ3 так же присутствует, как и остальные позиции маркировки ПВ с поправкой на новое наименование.

Сечение кабелей ПВ

Не стоит бросать идею использовать ПВ3 сразу после прочтения перечня ограничений и недостатков. Кабель прекрасно исполняет свою роль — гибкого одножильного проводника автоматики и контуров заземления. Идеальных кабелей не существует, а если они и есть, то стоят заоблачных денег. Кабель для заземления ПВ3 1×6 дешевый и прекрасно подходит для своей сферы использования.

Вам это будет интересно Особенности многожильного провода
