Как выбирается и подключается наружная розетка тройная

Плюсы и минусы тройных розеток

Количество бытовых приборов в современных квартирах постоянно возрастает. Это происходит с такой скоростью, что количество установленных розеток не обеспечивает растущие потребности, особенно, если она одна вынуждена обеспечивать большой участок. В связи с этим хозяева квартир устанавливают блоки из трех и более розеток.

Чаще всего это происходит на кухне, где не всегда возможно пользоваться удлинителем, а потребность в одновременном использовании нескольких устройств возникает довольно часто.

Тройные розетки приобрели популярность, благодаря нескольким преимуществам:

• Надежные и безопасные крепления.
• Не требуется прокладывать дополнительные провода.
• Возможность быстрого перехода с одинарных розеток на тройные с одновременным улучшением общей функциональности домашней электросети.
• Легкий и быстрый ремонт при возникновении каких-либо неисправностей.
• Простой монтаж, удобная эксплуатация, сравнительно низкая стоимость.

Однако, несмотря на очевидные плюсы, большинство людей предпочитают устанавливать в одном месте несколько отдельных розеток, нежели пользоваться единым блоком. В первую очередь это связано со специфическими недостатками, характерными для таких изделий.

Среди недостатков можно отметить следующие:

• Механическая нагрузка на розетку существенно возрастает. Постепенно она начнет разрушаться и придет в аварийное состояние. Это вызовет определенные негативные процессы, вплоть до коротких замыканий.
• Возрастание электрической нагрузки, поскольку тройная розетка сама по себе предназначена для включения нескольких устройств. Если не учитывается допустимая нагрузка, то из строя выйдет не только установочное изделие, но и электропроводка.
• Значительные габаритные размеры увеличивают риск механических повреждений. Этим особенно страдает четверная розетка, а также блоки с еще большим количеством секций.

Тем не менее, при нормальных расчетах нагрузки, сделанных с определенным запасом, тройной блок розеток будет прекрасно справляться со своими функциями, создавая более удобные и комфортные условия при пользовании бытовыми электроприборами.

Установка подрозетника

Если для монтажа была выбрана цельная розетка с тремя гнездами, может понадобиться только один подрозетник. Блок с тремя раздельными механизмами закрепляется на одиночных подрозетниках. Сложности могут возникнуть при монтаже установки на кирпичной и бетонной стене, поскольку могут потребоваться дополнительные приборы. С гипсокартоном сделать подрозетники проще.

Необходимые инструменты:

• перфоратор или дрель (для бетона, гипсокартона и кирпича);
• насадка в виде округлой коронки с резцами;
• два вида отверток: прямая и фигурная;
• молоток;
• мастерок;
• зубило;
• прибор для измерения напряжения.

Этапы размещения подрозетников:

1. При помощи дрели или перфоратора и насадки проделать в стене округлое отверстие (сверлить следует до полного погружения коронки в стену).
2. На задней части подрозетника выдавить три отверстия для подготовленных кабелей.
3. Просверлить между тремя отверстиями для основного кабеля два для проводов.

Работа с гипсокартоном и кирпичом требует соблюдения основных правил техники безопасности

Важно помнить, что такие строительные материалы обладают большой хрупкостью и нередко крошатся во время работы с ними

Для того, чтобы подрозетники хорошо держались на своих местах, их требуется закрепить при помощи густого водного раствора алебастра. Перед тем, как установить в стену подрозетник, проделанное отверстие необходимо смазать полученной смесью. На качественно подготовленной смеси устройства обычно держатся хорошо, если же они проваливаются, алебастра следует добавить больше в раствор. После проведения монтажа электрики раствор необходимо оставить для высыхания на два-три часа.

Тройные розетки: обзор, особенности подключения, виды и схемы. Как установить внутреннюю тройную розетку Бывают ли тройные розетки

Монтаж тройной розетки может быть выходом для тех, кто не планирует в ближайшее время делать ремонт в своей квартире, но желает комфортно пользоваться электрикой в каждой комнате своей квартиры. Для превращения одной розетки в три у вас есть три варианта. Рассмотрим каждый из них.

Установка блока из трех розеток

Блок из трех розеток отлично смотрится на стене

Наиболее приемлемый способ по соотношению цена/качество. Желательно производить монтаж на этапе ремонта/штукатурки, но возможна установка и по готовой стене. Более детально о

Преимущества способа:

1. Вы можете сделать не 3, а 4 и даже 5 розеток в одном блоке в зависимости от марки и модели электроустройства;
2. Надежность и простота монтажа;
3. Низкая стоимость

Недостатки:

• Работа пыльная – придется сверлить подрозетники
• Требуется специальный инструмент (перфоратор, коронки)

Разъемы и розетки в одном блоке

Монтаж блока из нескольких розеток – наиболее распространенное современное решение. По-сути вы получаете несколько отдельных розеток в одном месте, более того, вы можете использовать подрозетники для монтажа не только розеток, но и выключателей, разъемов под Ethernet и TV.

Установка тройного встроенного механизма розетки

Зачастую установить блок из трех розеток не представляется возможным, т.к. не хватает места. Рассмотренный вариант с установкой блока трёх розеток, в зависимости от фирмы и марки будет занимать от 240 до 260 мм. Но эту длину можно значительно сократить, если использовать многопостовые розетки с заводским монтажом в один блок. Вместе с накладной рамкой он займет не более 160 мм

Качественные автоматические клеммы в заводском модуле на несколько розеток

Достоинства такого подхода:

1. Более простой монтаж розеток
2. Не нужно ничего соединять дополнительными проводами
3. Занимает меньше места
4. Заводской монтаж электрики более надежен, чем любой ручной

Недостатки:

• Заводской блок из трех розеток стоит дороже, чем три розетки этого же производителя, купленные по отдельности. Например, если механизм Legrand для трех розеток стоит 3*4$=12$, то механизм тройной многопостовой розетки обойдется вам в 26$, то есть в два раза дороже.
• Необходим специальный подрозетник на три модуля

Важно: При покупке убедитесь, что купленный модуль надежно крепится в специальный подрозетник. Лучше использовать модули и подрозетники одного производителя

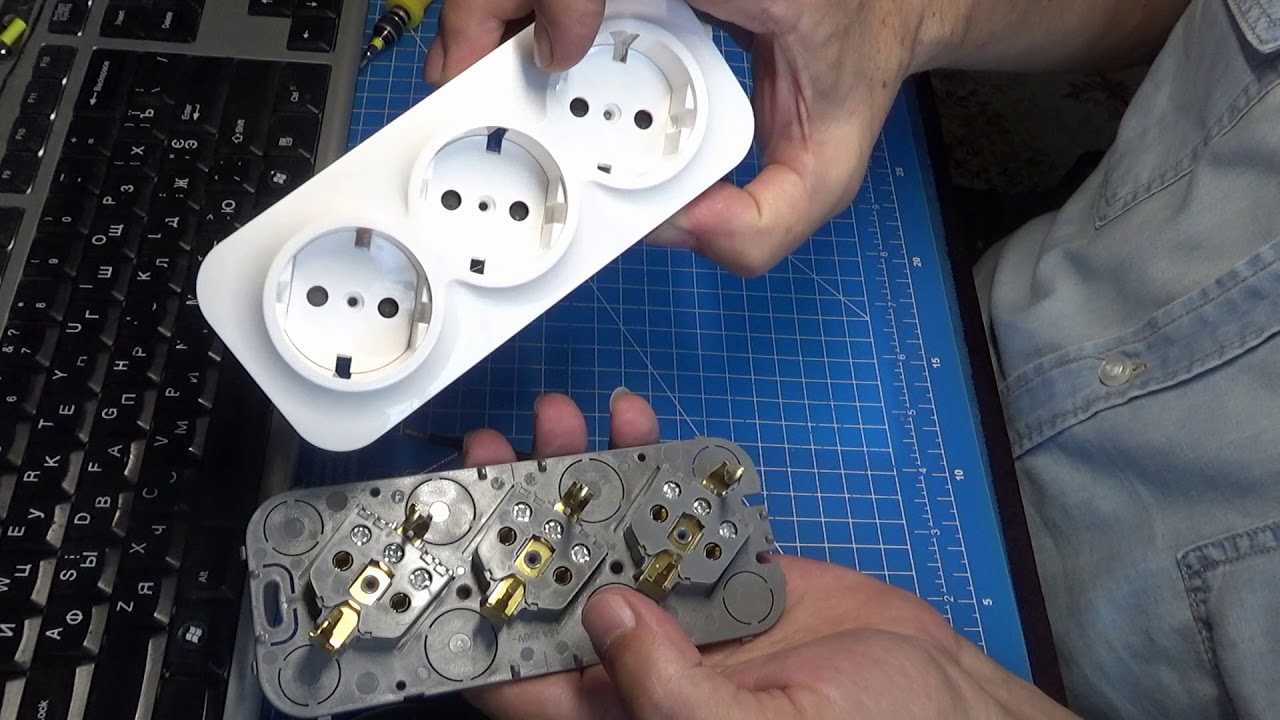

Тройная розетка – эконом вариант

Тройная розетка с заземлением

Ни один электрик в здравом уме не посоветует вам устанавливать такие тройные розетки на постоянной основе. Они могут нормально служить в виде переноски-удлинителя, но не более того. Тем не менее, на рынке довольно часто можно встретить продукцию Кунцево Электро и подобных фирм, которые предлагают вам сразу 3 розетки за цену менее 4$.

Достоинства такого решения:

1. Меньше занимают места, чем описанные выше варианты – три розетки помещаются в блок 95*95см;
2. Цена. Механизм нормальной розетки Legrand стоит 4$, а тут вместе с корпусом за три штуки та же цена.

А вот недостатки:

• Из – за своей конструкции розетка не может нормально крепиться в один стандартный подрозетник и постоянно будет из него выпадать. Как бы аккуратно вы им не пользовались, он обязательно выпадет!
• Качество используемой пластмассы. Уважающие себя фирмы не производят розетки такого формата, а все остальные, в том числе и Кунцево Электро, используют дешевый горючий пластмасс, поэтому применение таких розеток даже в качестве «времянок» — весьма опасно.
• Контакты. Внутри этих розеток нет ни меди, ни бронзы, ни латуни. Только крашенная жесть. Так делается дешевый товар. Посмотрев видео о производстве розеток в Кунцево и даже разобрав такую розетку вы увидите якобы латунь в контактных группах, однако все сразу становится на места, если вы проверите эту «латунь» магнитом. Жестяные контакты спустя некоторое время перестают пружинить, хуже передают электричество через вилку, нагреваются, ржавеют. В общем, делают все то, что должна делать жесть в несвойственных для нее обстоятельствах.

Не ставьте такие розетки без особой необходимости ни себе ни заказчику. В обоих случаях это выйдет вам дороже.

Защитные свойства и особенности

На современном рынке можно встретить много электророзеток, которые обладают разной степенью защиты IP. International Protectoin Marking в переводе с английского — международные коды защиты. Значение IP показывает степень защиты изделия от воздействия пыли и влаги.

Чтобы эксплуатировать розетки в разных условиях, их производят в корпусах со следующими степенями IP:

1. Класс 20. Изделие можно монтировать в помещениях с нормальными условиями, где зимой включается котел.
2. Классы 21 и 22. Устанавливаются в неотапливаемых помещениях, на улице под навесом.
3. Классы 43 и 44. Изделия с высокой степенью защиты от влаги эксплуатируются вблизи от источников воды.
4. Классы 54 и 55. Монтируются под открытым небом.

В современных бытовых условиях пользователи часто используют электророзетки, которые управляются с мобильного телефона. «Умный разъем» позволяет удаленно включать/выключать камин, утюг, телевизор и прочее оборудование. Другие конструктивные особенности изделий:

1. наличие usb порта;
2. одновременное выполнение функций выключателя и розетки;
3. наличие крышки.

По напряжению разъемы могут использоваться в однофазной сети с напряжением 220−240 В. Япония и США, в отличие от Европы и стран постсоветского пространства, придерживается стандартов в 100−127 В. Некоторые модели применяют в трехфазной сети с напряжением в 380 В.

В России чаще устанавливают однофазные розетки для сети 220 В, которые могут пропускать через себя ток следующих величин:

1. стандартные рассчитаны на 10−16 А;
2. для бытовых устройств высокой мощности подходят разъемы с силой тока более 32 А.

Как установить своими руками?

Для монтажа потребуется чёткое соблюдение нескольких этапов:

1. разметки,
2. высверливания углубления под подрозетник,
3. установка прибора,
4. сборка.

Нужно убедиться, что напряжения в сети нет, для чего отключается подача электричества в электрощите, предупреждаются соседи многоквартирного дома.

Разметка стен

Этап самый важный, поскольку от качества выполнения и ровности нанесения зависит монтаж, удобство фиксации приборов

ВниманиеНеобходимо пользоваться строительным уровнем (можно до 1 м длиной), чтобы выставлять прибор строго по вертикали и горизонтали. Это гарантирует простое подключение

Для успешного монтажа тройной розетки необходимо соблюдать среднее расстояние между центрами элементов. Оптимальная величина равна 7,2 см. Такого размера обычно выпускаются тройные декоративные панели, поэтому несоблюдение размеров приведёт к невозможности установки рамки. К штроблению стен, сверлению углубления под подрозетники необходимо приступать только после выполнения разметки. Исправить углубления или перенести их на несколько сантиметров невозможно без потери прочности фиксации изделия в стене.

Высверливание отверстия

Для высверливания ниши под подрозетник нужна электродрель с корончатым сверлом с победитовым напылением. Это позволит просверлить кирпич, бетон. Чтобы сделать углубления под проводку, используется шлифмашина угловая и зубило с молотком. Углубление делается так:

1. Нужно удерживать дрель перпендикулярно к стене, просверлить на глубину подрозетника с запасом примерно 0,5 см.
2. Зубилом и молотком устраняется средняя часть кирпичной кладки или бетона.
3. При установке в листе гипсокартона используется соответствующая насадка.
4. Сверление выполняют аналогично бетонным или кирпичным поверхностям, но лишнее остаётся внутри коронки. Если такого инструмента нет, то в ГКЛ отверстие вырезается канцелярским или сапожным ножом.

При прокладывании проводки делается штроба шириной от 1 до 3 см в зависимости от типа кабеля, наличия гофры. Для тройной розетки нужен трёхжильный кабель с сечением провода не менее 2,5 мм2.

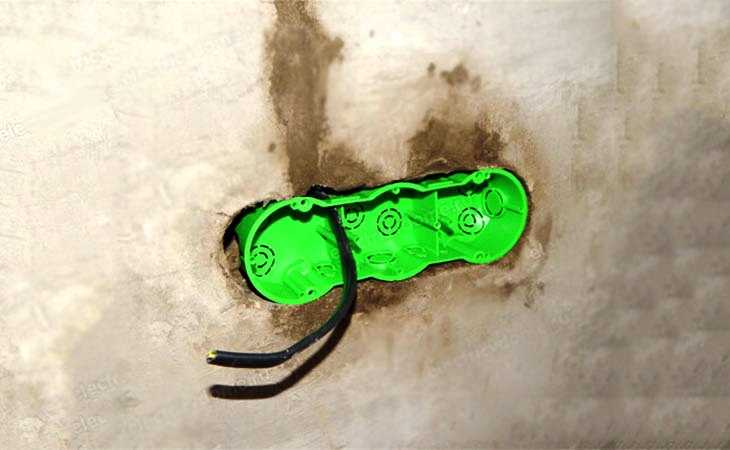

Фиксация подрозетника в бетонной стене

Для крепления подрозетника используются разные методики в зависимости от материала стены. Вот как можно это сделать:

1. В кирпичную кладку или бетон вставляется короб с фиксацией на алебастр или раствор.
2. При креплении в гипсокартонном листе необходимо вставить в отверстие подрозетник, а затем подкрутить шурупы, которые держат раздвижные лапки. Необходимо подкручивать с таким усилением, чтобы полотно не раскрошилось, при этом прибор не шатался.

ВажноПеред установкой короба в нишу необходимо вырезать в нём отверстие для проводки, которая будет подсоединяться к клеммам сердцевины розетки. Проводка подключается, когда смесь в нише высыхает

• Если это алебастр, то потребуется примерно 2–3 часа для застывания раствора.
• Если другой тип смеси, то высыхание будет более длительным.

Нужно дождаться полного застывания, чтобы не сбить расположение короба, не нарушить геометрию.

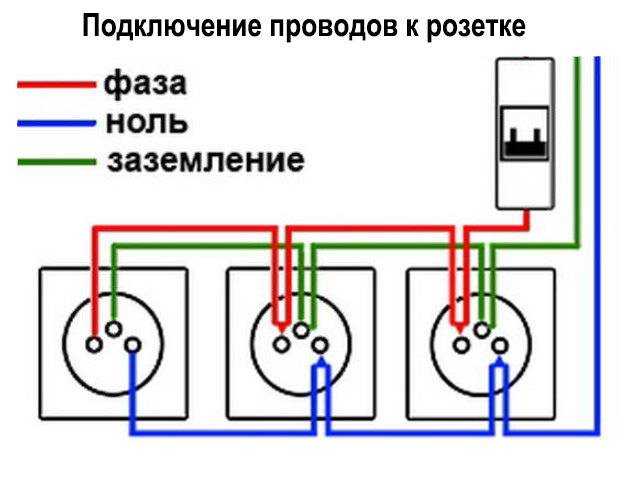

Схема подключения

Сначала определяют точное место и ориентацию блока тройной розетки, от чего будет зависеть функциональность прибора, его долговечность.

1. Для фиксации тройных розеток на кухне необходимо выбирать место, где будут располагаться несколько бытовых приборов — обычно над столешницей, чтобы не использовать тройники или удлинители.
2. Если установка выполняется в комнате, выполняют монтаж ближе к телевизору или компьютеру — так, чтобы экран маскировал конструкцию.
3. При монтаже в кухне или санузле, где будет повышенная влажность и колебания микроклимата, нужно крепить не ближе 0,6 м от источника воды и не ниже 0,5 м от пола. Это обеспечит безопасность приборов.

Лучше всего проводить розетку до финишной отделки, чтобы не разрушать целостность покрытия стен.

Теперь устанавливаем готовые подрозетники.

Некоторые монтируют подрозетники без кабельного провода. Его протягивают в коробку после высыхания закрепляющего раствора. Причина — в некоторых обстоятельствах кабель может сбить розеточный блок от нужного уровня. Правильного варианта нет — стоит делать так, как удобнее.

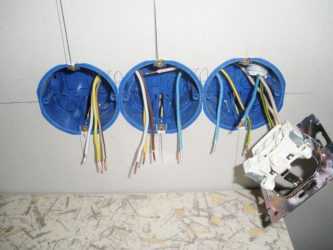

Установка подрозетников

Самый рациональный монтажный путь — тройная розетка в один подрозетник. Последний является блоком с тремя гнездами на общем каркасе. Установка составного корпуса из трех розеток и целого модуля (сразу тройного) идентичны.

Необходимые для установки инструменты:

• перфоратор либо дрель (зависит от материала стен — бетона или кирпича соответственно);
• спецнасадка (коронка с особыми резцами и радиусом в 35 мм);
• молоток c зубилом;
• отвертку;
• шпатель (лучше два — узкий и средний).

Этапы работы:

Просверлить отверстие. Взять перфоратор (дрель) и коронку. К обозначенным центрам прижимают сверло инструмента и сверлят до упора дна насадки в стену. Бетонные остатки (когда отверстие уже готово) рекомендуется разбивать зубилом (встроенным в перфоратор или в молоток).
Сделать штробу. Это отверстие для прокладки кабелей. На задней панели подрозетника следует продавить отверстия. Их число аналогично числу кабельных шнуров (то есть три). Еще одна штроба нужна для кабельного провода питания. Диаметр зависит от последнего.
Проделать отверстия для проводов. Их делают между двумя кабельными отверстиями. Необходимо, чтобы диаметр сверла, совпадал с диаметром гофры, куда будет вставляться проводка. Можно прибегнуть к гофротрубе, но это необязательно.

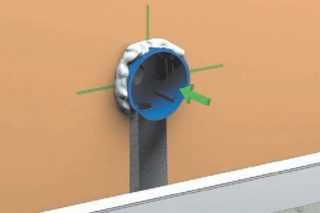

Зафиксировать подрозетник в стене. Для этого коробку закрепляют алебастром (он лучше держит и быстрее сохнет). Смесью покрывают внутренние стенки проема. Затем помещают туда блок и держат там немного времени (для крепкой фиксации)

Важно позаботиться о количестве смеси, иначе она просочиться наружу либо будет слабо держать подрозетник. Консистенция не должна быть излишне густой или жидкой

Абсолютное высыхание смеси займет от 1 до 2 часов.

Монтаж подрозетников в стену

Сначала нужно составить разметку. Местоположение рассчитывается от пола до центра розетки, а не ее нижнего края. Для этого нужны рулетка и карандаш. Затем, если отверстие для розетки делаться вручную, то подрозетник нужно прислонить к стене так, чтобы метка была ровно посередине, и обвести.

Если для создания отверстия будет использоваться коронка по бетону и камню, то обводить не придется. Выбор коронки зависит от диаметра подрозетника.

Подрозетник должен легко входить в отверстие и нисколько не торчать. Также следует учесть, что наружу не должен выступать и алебастр, с помощью которого будет держаться розетка.

Инструкция по монтажу

Итак, схема подключения трехклавишного выключателя света выглядит следующим образом:

От лампочек к распределительной коробке поступают шесть проводов. Из них три соединяются между собой и подключаются к нулевому проводнику (этот рабочий ноль идет от щитка, синего цвета). Те три провода из распределительной коробки, что остались незадействованные, соединяются с выходами прибора. Затем, из распределительной коробки необходимо подключить фазу, которая будет одинаковая для трех источников света. Подключение осуществляется к выключателю. Если предусмотрено заземление, желто-зеленые провода от светильников также нужно соединить между собой. Все соединения рекомендуется осуществлять, используя клеммы WAGO.

Данная схема наглядно показывает, как можно подключить трехклавишный тип выключателя и как при замыкании контакта загорается определенная лампочка:

Трехклавишный выключатель с внутренней стороны выглядит следующим образом: на корпусе подробно описывается и показывается, куда следует осуществить подсоединение каждого провода и куда отвести фазу. Схема прибора сзади выглядит так:

На видео инструкции наглядно показано, как подключить тройной выключатель света к сети:

Тройной прибор может работать по такому принципу: подключение одной лампы к первой клавише позволяет включить первый источник света, вторая клавиша – это две лампы, а третья включает дополнительное освещение, в виде бра. Такое подключение дает возможность комбинировать освещение в комнате до семи видов и сделать это может один трехклавишный прибор.

Также существует тройной расцепитель, который помещен с розеткой в один корпус. Благодаря такой конструкции можно сэкономить на монтаже электропроводки, так как работа сконцентрирована в одном месте. Схема подключения трехклавишного выключателя с розеткой в одном корпусе изображена ниже:

Такая схема имеет небольшое отличие от предыдущей. Разница заключается в том, что в данном случае добавляется нулевой провод, который от распределительной коробки идет к розетке. Этот вариант исполнения применяется в тех местах, где розетка используется нечасто, например, в ванной комнате.

На видео примере ниже предоставлена пошаговая инструкция по подключению тройной модели с розеткой:

Вот и все, что хотелось рассказать вам по данному вопросу. Надеемся, предоставленная схема подключения трехклавишного выключателя света, а также инструкция по монтажу были для вас полезными и помогли самостоятельно выполнить электромонтаж!

Рекомендуем также прочитать:

• Системы дистанционного управления освещением
• Что такое умные лампы
• Схема электропроводки без распределительных коробок

Рекомендации по расположению, использованию

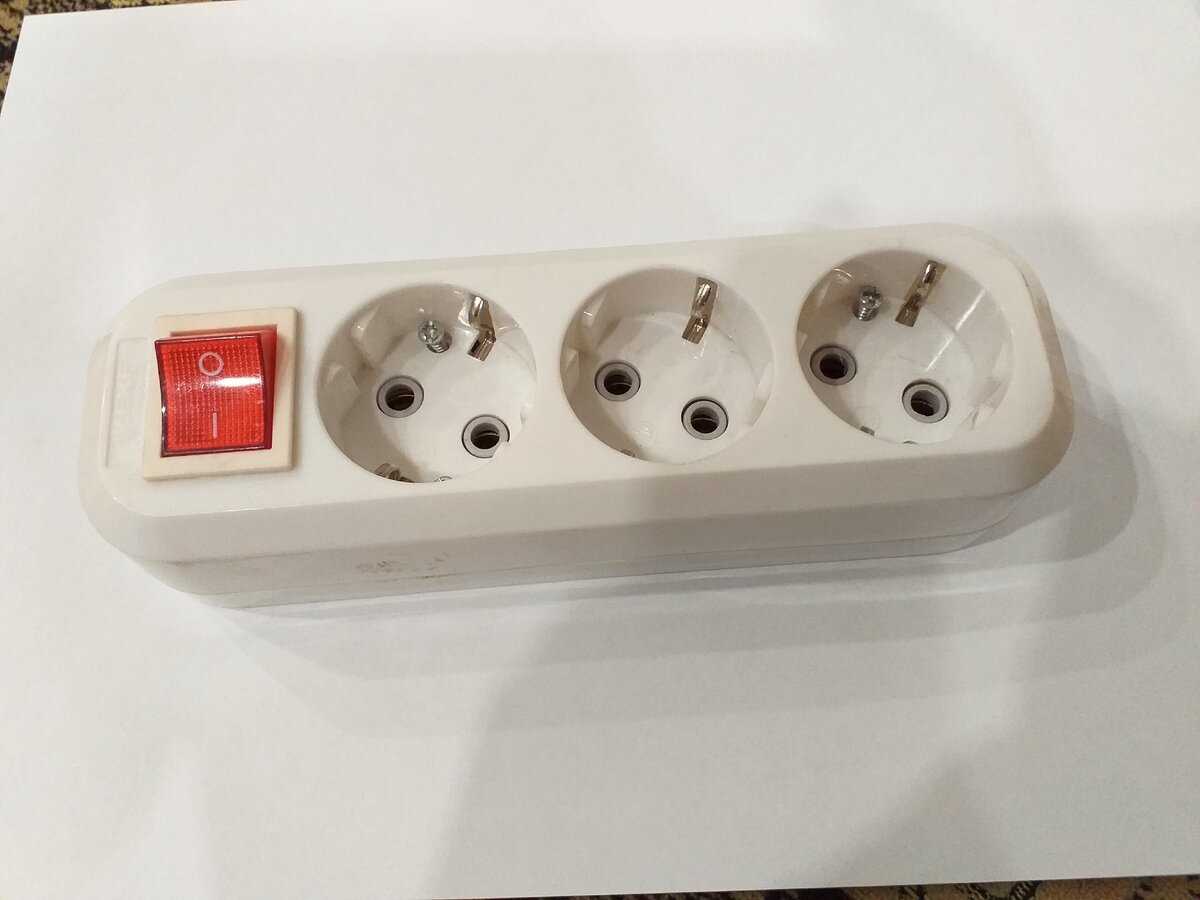

Накладная розетка на даче

Наружная розетка считается отличным вариантом для частных жилых домов и хозяйственных построек: сарай, гараж, теплицы, уличная кухня, другие открытые участки). Для таких сооружений бессмысленно прокладывать отдельный кабель и проводить электрику. Крепятся устройства и провода на маленькие гвоздики.

При монтаже наружной розетки с заземлением необходимо учитывать проходимость участка помещения. Нельзя закреплять устройство рядом с дверными косяками, желательно «прикрывать» мебелью: например, за письменный или обеденный стол – доступ и дополнительная защита.

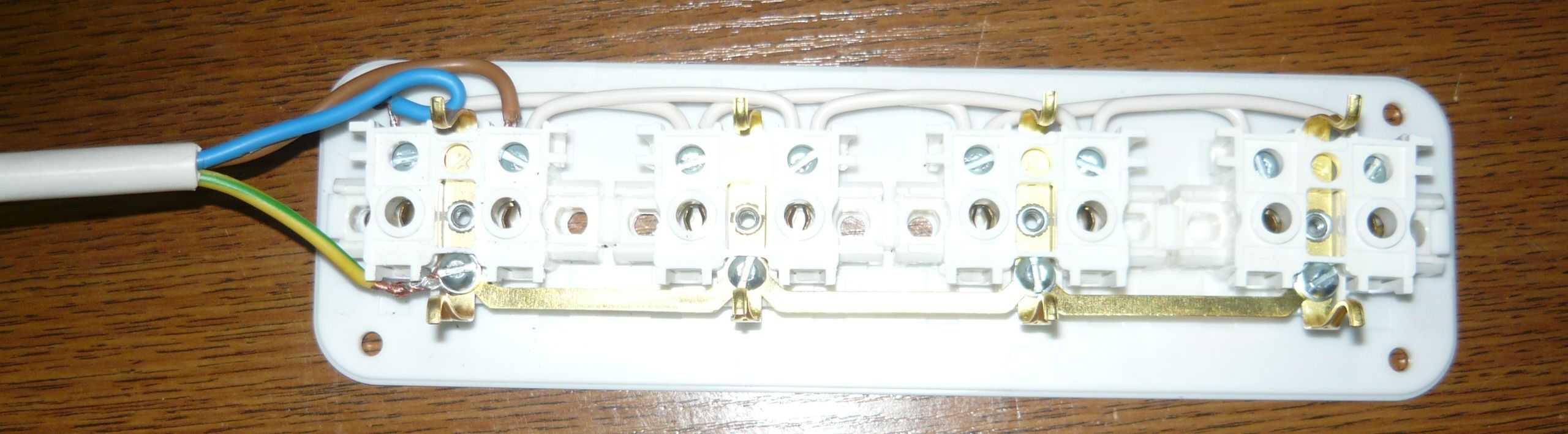

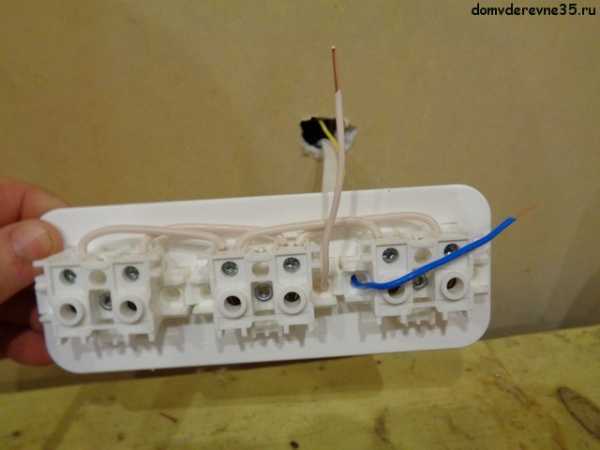

Блочная сборка подрозетников и розеток

Тройной блок розеток, соответствующий всем необходимым требованиям, не так-то легко найти даже при всём разнообразии современного рынка электротоваров. Кроме того, цена изделия может оказаться необоснованно завышенной. В таких случаях электрики пользуются стандартными одиночными розетками, собирая их в общий блок нужного размера. То есть, для сборки тройной розетки потребуется три обычных изделия.

Как правило, это стандартные розетки, рассчитанные на номинальный ток в 16 ампер. Воспользоваться придется лишь их внутренними частями – сердцевинами и каркасом. Соединение в одно целое выполняется с помощью накладной рамки с тремя соразмерными отверстиями.

Перед началом установки необходимо выбрать место для монтажа. Обычно розетки по европейскому стандарту закрепляются на высоте 20-40 см от уровня пола. Таким образом, не нарушается интерьер и обеспечивается электробезопасность.

Нужно заранее рассчитать силу тока, поскольку каждый элемент сети соответствует определенному рабочему току. Если не выполнить это условие, то безопасная эксплуатация в дальнейшем вовсе не гарантирована. Под действием перегрузок наступает перегрев не только розеток, но и проводов. Поэтому сечение проводников тоже должно быть рассчитано на определенную нагрузку. Минимальное сечение для медного провода составляет 1,5 мм2, а для алюминиевого – 2,5 мм2.

Диаметр подрозетника, его размеры, особенности установки

Если в квартире, доме выполняется ремонт, то часто приходится устанавливать новые розетки, менять выключатели и даже электропроводку. В случае со стенами из бетона, кирпича сделать это бывает непросто

Важно правильно определить диаметр подрозетника, его размер, подобрать необходимые инструменты

Среди того, что может потребоваться — специальная коронка для обработки бетонной поверхности. Такое оборудование подходит для сверления также и кирпичных стен, бетона с дополнительным армированием, камня, натурального и искусственного. Качественная коронка проникает в структуру материала на внушительное расстояние — до полутора метров.

Важно! От типовых сверл, предназначенных для обработки металла, древесины, лучше отказаться. Они не подходят, так как в подобных условиях быстро приходят в негодность

Определяем диаметр

Если устанавливается тройная розетка в один подрозетник, важно правильно определить диаметр. Данные показатели обуславливаются размером, который имеет коронка, а также другими факторами:

• Конструкция оборудования — диаметр, который имеет подрозетник, и его размеры. Зная данные характеристики, можно смело отправляться за покупкой нужной коронки;
• Чтобы не ошибиться, желательно проверить, для каких подрозетников подходит определенная коронка;
• Если речь идет о стандартных подрозетниках по бетону, то их размеры могут варьироваться, однако диаметр составляет 68 миллиметров. Все современные розетки, другое подобное оборудование соответствуют именно им. Таким образом, для сверления можно смело выбирать 68-миллиметровые коронки;
• Оборудование с диаметром 70-75 миллиметров используются значительно реже.

С чего начать

Перед тем, как приступить к работе, следует собрать коронку, сделав это внимательно и тщательно — сначала фиксируется само сверло, при помощи болтов, затем — резьбовая чаша. Среди основных требований к сборке — плотность, отсутствие несостыковок. Пренебрежение этими рекомендациями может привести к деформации чаши или даже сверлильного элемента. В худшем случае, человек, выполняющий работу, может получить серьезную травму.

Затем можно приступать к процессу сверления с использованием перфоратора. Альтернативой перфоратору может стать дрель ударного типа. Обычная дрель не подойдет. Предварительно следует нанести разметку, по которой будет удобно ориентироваться. Кроме того, для каждого из элементов оборудования есть соответствующие правила по установке. Вот ряд стандартов, которых в своей работе стараются придерживаться современные специалисты:

• В жилых помещениях — порядка 30 см от пола. Речь идет о евростандарте, и глубина подрозетника рассчитывается в соответствии с ним
• Кухня — порядка 100 см от столешницы
• Ванная комната со стиральной машиной — около метра от поверхности бытовой техники
• Выключатели проходного типа — около 90 см от линии пола.

Важно! Приведенные стандарты не являются строгими правилами. Речь идет о рекомендациях

Коррекция размера отверстия

Бывает так, что диаметр подрозетника для бетона совпадает с аналогичными показателями коронки идеально. В случае с глубиной могут быть отмечены несовпадения. Однако это легко исправить. Все, что нужно сделать — скорректировать глубину таким образом, чтобы подрозетник слегка проваливался в отверстие — не слишком сильно, буквально на несколько миллиметров. Запас нужен для того, чтобы в отверстие можно было поместить не только само оборудование, но и алебастр, другой фиксирующий раствор.

После фиксации подрозетника аккуратно обрезается его выступающий участок — таким образом, элемент будет утоплен на нужную глубину и окажется на одном уровне с бетонной, кирпичной стеной. Конструкция будет выглядеть аккуратно Для подключения к подрозетнику провода выполняется штроба — она должна располагаться вверху. Сделать ее легко при помощи перфоратора или даже обычной стамески — зависит от особенностей материала, из которого выполнена стена

Важно, чтобы провод располагался аккуратно Подрозетник переворачивается, на нем нужно найти прорезь, в которую будет помещен провод. Оптимальный вариант — фиксация провода сзади

Таким образом, будет гораздо проще установить оборудование Провод вставляется в подрозетник и в таком виде помещается в подготовленное ранее отверстие

Таким образом, будет гораздо проще установить оборудование Провод вставляется в подрозетник и в таком виде помещается в подготовленное ранее отверстие.

Важно! В отверстии должен быть предусмотрен запас, о котором говорилось выше. Вас могут заинтересовать:

Вас могут заинтересовать:

Вас могут заинтересовать:

prokommunikacii.ru

Установка подрозетника

Использование тройной розетки на кухне

Монтаж блока начинается после выбора места расположения конструкции:

• на кухне для единовременного подключения техники прибор лучше поставить над столешницей;
• в спальне трехмодульное изделие можно установить за телевизором – провода за экраном будут незаметны;
• при монтаже в ванной требуется герметичный влагостойкий блок, расположенный на 60 см от воды.

После выбора зоны монтажа понадобится подготовить инструменты – уровень, рулетку, маркер или карандаш, перфоратор с насадкой-коронкой и насадкой для проделывания штроб.

Разметка поверхности стены

Разметка стены под проводку

От правильности разметки зависит геометрия конструкции и удобство организации проводки. Чтобы наметить точки монтажа, отталкивайтесь от количества розеток в блоке. При работе пользуйтесь уровнем – он обеспечит ровность расположения устройства.

Расстояние розетки от пола равняется 20-40 см. Между центрами подрозетников – 72 мм. В противном случае не получится точно посадить декоративную панель. Штробление производится строго по горизонтали или вертикали – лучше нарисовать контур лунки.

Просверливание отверстий в стене

Штробы молотком и зубилом

Сделать посадочные места под розетку можно посредством штробирования перфоратором с разными насадками. Для доработки участков используются молоток, зубило и несколько отверток.

Сверление осуществляется поэтапно:

1. Дрелью или перфоратором с насадкой проделывается круглое отверстие. Коронка должна полностью погрузиться в стену.
2. Штробу ведут строго по вертикали или горизонтали.
3. Ширину и глубину каналов проделывают под сечения кабеля или размеры гофротрубы.
4. Остатки бетона удаляются зубилом.
5. Для ГКЛ или других мягких материалов применяется специальная насадка или острый строительный нож.
6. На задней части корпуса подрозетника проделываются три отверстия под провода.
7. Между ними высверливаются 2 отверстия для вспомогательных проводов.

Фиксация подрозетника в бетонной стене

Установка подрозетника в нишу и фиксация раствором

Чтобы подрозетник тройной плотно сидел в гнезде, используется белый алебастр. По причине быстрого схватывания материала смесь готовится небольшими порциями. Густота контролируется визуально.

Посадочную нишу для подрозетника промазывают раствором изнутри и проверяют его крепление. На плотной смеси изделие будет сидеть прочно. Если оно проваливается, добавляют еще алебастра и наносят состав повторно. После установки раствор должен просохнуть 2-3 часа. Наружный пласт материала выравнивается наждачной бумагой.

Устройство и места установки розеточных блоков

Конструкция розеточного блока отличается от обычной розетки только количеством «посадочных» мест. Он состоит из пластмассового корпуса и внутренней части, представленной терминалами с контактами и клеммами, к которым прикрепляются пружины для вилок.

Большинство современных моделей оснащены заземляющими контактами, которые призваны повышать безопасность системы и снижать напряжение со всех подключенных через блок электроприборов.

Количество точек подключения устанавливаемого розеточного блока определяется исходя из наличия бытовой техники, посаженной на одну группу

Розеточные блоки бывают двух типов:

• Предназначены для скрытой проводки. Устанавливаются в толщу стены с помощью модуля из выполненных в форме стаканов подрозетников;
• Предназначены для открытой проводки. Устанавливаются на поверхность стены с помощью выполненного в форме пластины подрозетника.

Кроме двух основных разновидностей розеточных блоков есть еще весьма практичный выдвижной тип. Они легко монтируются в столешницу или в шкаф, из которых выдвигаются в период эксплуатационной необходимости. Их принцип работы аналогичен источникам питания, расположенным на/в стене.

Розеточные блоки часто устанавливают на кухнях, располагая их за рабочим столом на высоте в 10 см, внутри кухонных тумб и за стенками соседних тумбочек на уровне 30-60 см от чистового пола. Встроенные розетки удобно использовать при подключении группы не мощных бытовых приборов: вытяжки, мультиварки, холодильника…

Врезной корпус выдвижной розеточной группы, состоящей из трех-пяти электроточек, остается скрытым в столешнице до тех пор, пока слегка не надавишь на его верхнюю панель

При обустройстве залов и гостиных их размещают возле компьютерных столов или за экраном телевизора. Розеточные группы из трех электроточек часто можно встретить и ванных комнатах. Но в этом случае используют устройства с влагозащищенными корпусами, размещая их на расстоянии не менее 60 см от источника воды.

Что дает использование блока розеток

Это очень удобно, если в одном месте комнаты необходимо подключить несколько потребителей, например, настольный компьютер с монитором, принтером и целым арсеналом гаджетов. В этом случае подключение компьютерной розетки позволит отказаться от традиционной переноски на несколько разъемов и вороха проводов под ногами.

Перед тем как подключить компьютерную розетку, необходимо провести несколько подготовительных операций и предварительный монтаж проводки:

• Монтируем в стене количество подрозетников, размер зависит от количества потребителей, которое планируется подключить к блоку;
• Собираем в блоке розеток линию заземления;
• Заводим в подрозетники шлейфы и подключаем контакты к проводке;
• Собираем блок розеток.

Подключить подобный блок сможет любой человек, имеющий хотя бы поверхностное представление о правилах сборки и коммутации электропроводки. При необходимости для компьютерной розетки можно установить блок, совмещенный с выключателем и индикатором сети. Нередко приходится добавлять выносной шнур для сетевого удлинителя, чтобы подключить дополнительную бытовую технику, тот же телевизор или музыкальный центр, находящиеся в другом конце комнаты.

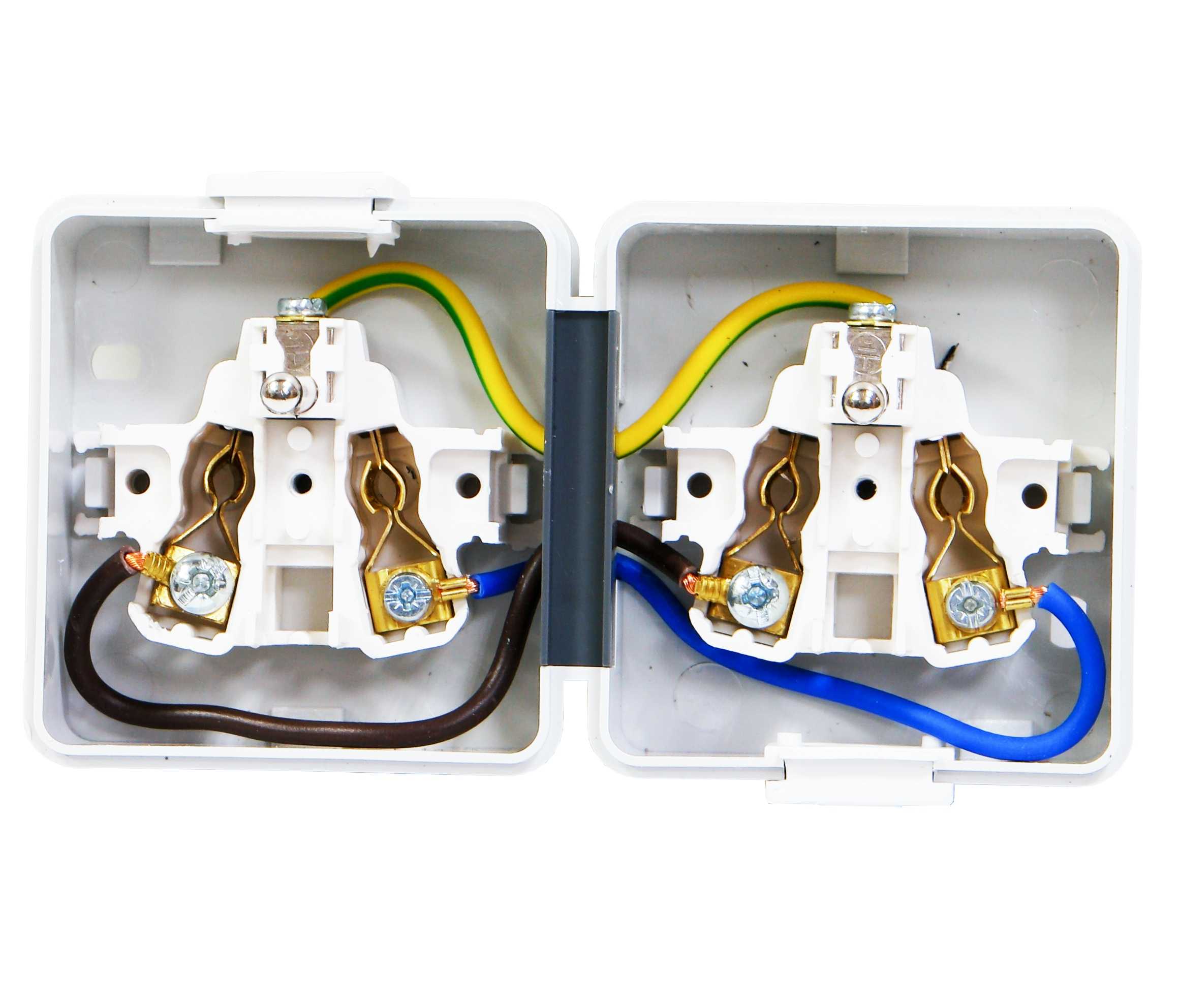

Важно! Для компьютерной или любой другой сложной электронной техники очень важно правильно подключить нулевую заземляющую жилу. Все провода фазы и нуля в блоке нужно подключить шлейфом или, проще говоря, параллельно друг другу. Все, кроме заземления

Заземляющие проводники на всех контактах блока необходимо соединять только звездой. Что это дает?

Все, кроме заземления. Заземляющие проводники на всех контактах блока необходимо соединять только звездой. Что это дает?

Все провода фазы и нуля в блоке нужно подключить шлейфом или, проще говоря, параллельно друг другу. Все, кроме заземления. Заземляющие проводники на всех контактах блока необходимо соединять только звездой. Что это дает?

Во-первых, подключить «землю» таким способом требуют правила ПУЭ. Каждый потребитель нужно подключить к шине заземления индивидуальным проводом, но это не главное. Во-вторых, в этом случае при аварии и замыкании любого из потребителей на землю, перегорании нагруженного провода «земли», остальные потребители останутся подключенными к шине заземления.

Аналогично по той же схеме выполняется подключение блока с выключателем. Например, в одной конструкции установить розетку и двухклавишный выключатель для ванны и туалета. От того, насколько грамотно выполнена схема подключения блока из розеток и выключателя, проводка и заземление, зависит защита от удара электрическим током.

Назначение и конструкция тройных розеток

Конструкция представляет собой модуль из 3 розеток в одном корпусе. Устройство позволяет подключить 3-х потребителей к одному источнику питания. Такое решение имеет массу преимуществ:

• тройная розетка в один подрозетник обслуживает в 3 раза больше потребителей, чем одинарная;
• модуль подключается к 1 источнику, а, значит, для подсоединения нужно подвести только 1 провод;
• модели оснащаются более прочным и надежным крепежом;
• монтаж так же прост, как и при установке одинарного изделия;
• ремонт выполняется так же быстро, как и при поломке обычной.

У вас стоят в доме/квартире тройные розетки?

Да, несколько
20.34%

Одна
18.64%

Нет
61.02%

Проголосовало: 59

Разновидности розеток

Выделяют несколько разновидностей устройства с 3 гнездами. По назначению отличают внутренние и внешние:

• внутренние – устанавливаются, если проводка в квартире скрытая;
• внешние – оснащаются крышкой, которая защищает розетку от попадания пыли.

Внешние рассчитаны на более тяжелые условия эксплуатации, поэтому изготавливаются из прочного пластика и лучше защищены от влаги и грязи.

По способу установки различают:

• накладная – модуль устанавливается так, что наружная защитная часть гнезда остается на виду;
• встроенная – весь модуль утапливается в стену и составляет с ней одну плоскость.

Модуль с защитными крышками после эксплуатации закрывается и не выделяется на стене. При этом розетки защищены от грязи и влаги.

Различают модели по типу контактов:

• лепестковые – удерживают контакт за счет собственной упругости и со временем изнашиваются;
• пружинные – контакты подпружинены, и плотность соединения со временем не изменяются.

Лучшим материалом для контактов считается латунь, хотя бывают и другие варианты.

Интересен вариант тройной розетки с выключателем. Последний при нажатии обесточивает электрический контур. Это исключает накопление статического электричества и предупреждает короткое замыкание. Монтаж конструкции от обычного ничем не отличается, хотя модуль несколько длиннее.

Выключатель можно соединить с осветительным прибором в комнате.
