Розетка с заземлением: как подключить по схеме, как правильно установить двойную, как сделать и подсоединить другие, как проверить, как поставить, если провода нет?

Классификация розеток с заземлением

Изделия принято классифицировать по следующим факторам:
способу установки (скрытый, наружный, в кабель-канал);
месту установки (внутри помещении, снаружи здания);
количеству подключаемых потребителей (одиночные, многоместные);
виду и расположению заземляющего контакта (штырек, отверстия с боковыми прорезями, выпирающиеся металлические детали);
выполняемым функциям (с защитой от утечки, перегрузки, перенапряжения, молние- и механической защитой, с разъемами для разных типов вилок, для мощных приборов).

Кроме того, изделие может быть в комбинации с выключателем.

Когда запрещено подключать заземление к розеткам

Существует ряд правил, касающихся вопросов безопасности электрификации помещений. Их нарушение может значить только одно — создание ситуации, чреватой поражением людей электрическим током.

Запрещается подключать розетку скрытой проводки к заземлению в следующих случаях:

Повреждение или разрыв провода, ведущего к зарытой в грунте стальной рамке.
Наличие перемычки между нулевой и заземляющей линией.
Вывод третьего провода на домовые коммуникации — водопроводные, газовые или отопительные трубы.

Проводить подключение можно только после устранения дефектов в электропроводке.

Как проверить заземление в розетке?

Для этого понадобится мультиметр и отвертка-тестер. При наличии разноцветных проводов на фазе присутствует черно-коричневая изоляция. Проверку сначала осуществляют тестером, вводя его поочередно в отверстия розетки. Включение индикатора произойдет при касании фазы.

Впоследствии наличие заземления проверяют мультиметром. Центра или верхней части розетки (ее заземление) касаются одним щупом, вводя второй поочередно в ее отверстия.

Отсутствие напряжения между проводниками указывает на следующее:

нейтраль-заземление — о находящейся перемычке между ними;
фаза-заземление — об отсутствии последнего;
фаза-нейтраль — об обрыве последней.

При исправно работающем заземлении во время измерения напряжения между ним и нейтралью показания прибора должны быть отличны от 0, а максимальный результат не должен превышать 90 В.

С помощью мультиметра

Переключите мультиметр в режим измерения переменного напряжения до 1000 В.
Измерьте напряжение между нулем и фазой.
Измерьте напряжение между «землей» и фазой.
Если напряжения п. 2 и 3 лишь незначительно отличаются — «земля» присутствует (здесь мы говорим лишь о её присутствии, а не о её качестве). Если напряжение п.3 отсутствует (прибор ничего не намерил) — заземление не функционирует.

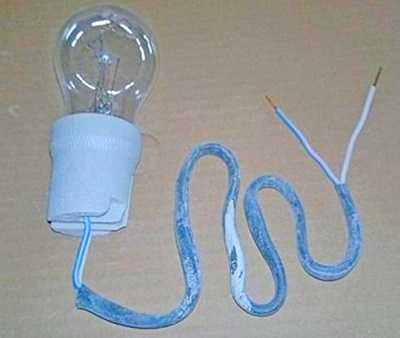

Спомощью тестера из лампы

Подключите пробник к фазе и нейтрали. Лампа должна гореть.
Подключите лампу к фазе и «земле». Если лампа горит с такой же яркостью — заземление присутствует. Если яркость стала меньше — контур заземления в плохом состоянии. Лампа совсем не горит — «земля» отсутствует.

Если вы тщательно закрепили изделие, это еще не гарантирует его исправной работы. Есть случаи, когда при установке неправильно закрепляется фаза, а также контакт защитного характера. Для проверки используем специальную отвертку с индикатором — прикладываем ее к гнезду фазы, а щуп к приводу. Если индикатор активный, значит, заземление есть, монтаж розетки с заземлением можно считать законченным.

Расположение фазы и ноля

Чтобы правильно и безопасно выполнить работы по монтажу розетки с заземлением, важно определить нахождение фазы и ноля. Перед началом поиска нужно отключить автоматы, чтобы обесточить линию или всю квартиру

Далее при помощи специальной отвертки выявляется фаза (лампочка или неоновый индикатор подсвечиваются) и ноль (света нет). Между ними будет находиться заземляющий провод.

Демонтировав старое устройство, можно выявить расположение фазы и нейтрали по цвету. Не перепутать их нахождение поможет окраска провода:

у ноля — синий, сине-белый;
у фазы — черный, красный или коричневый;
у заземления — желто-зеленый.

Четкого предписания, где будет находиться фаза и ноль, нет — их можно менять местами

Важно правильно закрепить провод «земля» на верхней или центральной клемме, а к двум оставшимся прикреплять фазу и нейтраль в произвольном порядке, чтобы замкнуть контур

Запрещается устанавливать перемычку к клемме заземления от нейтрали — это опасно для жизни из-за риска попадания фазного напряжения на блок розетки!

Защита при отсутствии заземления

Схема подключения двухполюсного УЗО в однофазной сети

Если в электропроводке стояка есть заземляющая клемма, к ней проводится земля. Это самый простой способ. В ином случае нужно выбирать другой метод. Как заземлить розетку, если нет провода заземления:

Использование УЗО. Этот метод применяется, когда в проводке нет клеммы для заземления. УЗО устанавливается на линии, по которым подключаются мощные бытовые приборы с металлическим корпусом (посудомоечные или стиральные машины, водонагреватели). Нужно учитывать, что УЗО не обеспечивает полноценную защиту. Это лишь временный способ до установки заземляющего контура.
Монтаж собственного контура. Создание заземляющего контура проводится в несколько этапов. Сначала выбирается место, в котором будет установлен заземлитель. Нельзя ставить его в каменистую почву, место выброса мусора или выгрузки строительных материалов. Далее подбирается схема и материалы – заземлитель можно установить вертикально или горизонтально, сделать из меди или стали, выбирается тип и размеры. Заземлитель устанавливается в траншею. Ее глубина для горизонтальной установки составляет от 20 до 50 см, для вертикальной – 100 см. Собранная схема подключается к общему шлейфу и производится измерение сопротивления заземлителя. Последним шагом является подключение всех металлических конструкций.

Заземление нужно проводить правильно. Есть опасные способы, которые могут привести к непоправимой ситуации:

Соединение заземляющего кабеля с нулем. При обрыве нулевой жилы может произойти возгорание.
Подключение заземления к водопроводной или отопительной системе. В случае нарушения изоляционного слоя все элементы будут находиться под напряжением. Прикосновение к ним приводит к негативным последствиям для здоровья и жизни.
Подключение к арматуре ближайшей высоковольтной линии. Потенциал с линии может перейти на арматуру, из-за чего нарушатся защитные свойства изолятора, произойдет перенапряжение или другое опасное последствие.

Схемы подключения розеток

Во время монтажа электропроводки важно правильно выбрать схему подключения нескольких розеток между собой. Всего выделяют три способа:

Параллельное соединение или подключений звездой.
Последовательное или шлейфом.
Смешанное.

Понятия «последовательное» и «параллельное» — в этом контексте условны, и не нужно их воспринимать в классическом понимании соединений элементов электрических схем.

Вышеперечисленные способы можно дополнить кольцевым подключением, когда от одного провода запитывают все розетки квартиры или в доме. Такая схема может включать в себя все три варианта соединения. Каждый из них имеет свои плюсы и минусы. При выборе метода подключения, необходимо учитывать, что электрическое соединение уязвимо в точках скруток. В то же время увеличение количества распределительных коробок снижает продолжительность срока службы проводки.

Рассмотрим каждую схему соединения розеток более подробно.

Последовательная схема

Шлейфовое соединение предполагает последовательное подключение нескольких розеток в ряд между собой. Соединение делают без распределительной коробки, так как фиксацию жил выполняют на контактах розеток в подрозетниках. На основную розетку подводят фазу и нулевую жилу. От нее отходят провода на остальные точки.

Такой метод используют, когда необходимо объединить розетки в единый блок. Но такая схема не годится для подключения силовых устройств, как, например, электрических и микроволновых печей, стиральных машин, кондиционеров. В случае превышения нагрузки контакты могут отгореть. И если отгорит провод в первой розетке — подключенные после неё работать не будут.

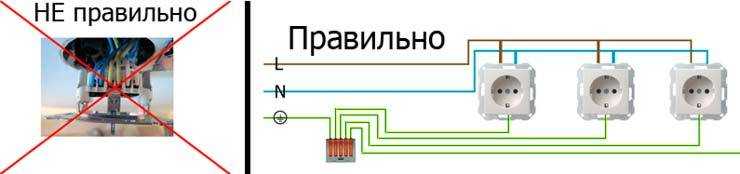

Важно также отметить, что провод заземления нельзя пускать шлейфом, он должен подключаться к каждой точке, как показано на схеме выше

Параллельное соединение

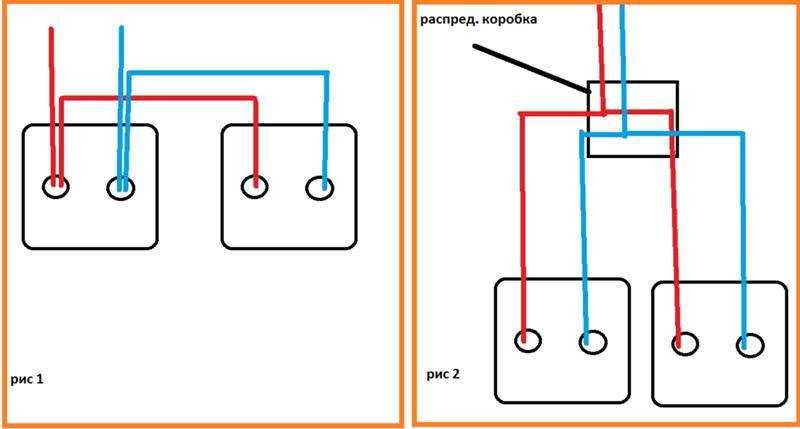

Параллельное соединение розеток называют еще подключением по типу «звезда». Суть метода заключается в том, что схема включает в себя распределительные коробки, в которых производят независимое соединение розеток. В коробку заходит один основной, питающий кабель. От него выполняют разветвление проводов по точкам. Внешне это напоминает звезду, по этой причине метод получил свое название.

Важным преимуществом такого метода является автономность работы розетки, то есть независимость от состояния других. Если одна из розеток выходит из строя, то остальные продолжают функционировать дальше. Но если перегорает основной кабель, то напряжение исчезает во всех. Однако в таких случаях всегда достоверно известно, где нужно искать обрыв.

Еще одним недостатком такой схемы соединения (параллельно) является увеличенный расход проводки. Для подключения каждой розетки требуется тянуть отдельную линию, что повышает стоимость электромонтажных работ.

Смешанная схема

Смешанное соединение помогает повысить надежность схемы подключения розеток. Часто такой способ используют при монтаже точек шлейфовым методом. Суть способа заключается в установке распределительной коробки, к которой подводят питающий кабель. Затем выводят электропроводку для каждой розетки в комнате. От него делают ответвления к оставшимся точкам, которые расположены между коробкой и дальней точкой подключения.

Соединение смешанным способом обеспечивает надежность, так как схема включает в себя независимые точки электропитания. В случае выхода из строя одной из них, остальные розетки не лишаются напряжения и продолжают функционировать. Найти обрыв также не составит особого труда, так как электрические точки соединены независимо друг от друга.

Кольцевое соединение

Соединение розеток кольцом — необычная схема, так как применяют ее редко. Но такой метод имеет свой ряд преимуществ. Смысл разводки заключается в прокладке основного питающего кабеля по периметру помещения. Проводка выходит из распределительного щитка и другим концом заходит в него.

Места стыков для ответвления в отдельные комнаты выполнены в распределительных коробках. Соединение выполняют шлейфом или по типу звезды.

Сечение основного кабеля выбирают из расчета общей нагрузки помещения, когда одновременно в каждой комнате включены несколько приборов. Кольцевое соединение не уступает в надежности параллельному подключению, так как в схеме сохраняется автономность работы точек.

Установка розетки открытой проводки

Наружный тип проводки прокладывается по стеновой поверхности посредством разных вариантов фиксации. Основные преимущества такого способа представлены простотой ремонтных работ, отсутствием необходимости выполнять штробление, быстротой и легкостью монтажа.

Прокладка проводов и кабелей осуществляется:
по стеновой или потолочной поверхности;
с использованием коробов;
с применением труб;
внутри электрических наличников;
внутри плинтусов.

Подключать несколько быстроразьемных конструкции можно параллельным шлейфом или так называемой «звездой» с использованием распределительной коробки. Приборы накладного типа характеризуются наличием задней монтажной планки, имеющей специальные отверстия, облегчающие фиксацию конструкции.

Для чего нужно заземление в квартире?

Заземление — это принудительное соединение электроустановок и оборудования с заземляющим устройством. По сути заземление призвано защитить человека (и животных) от опасного воздействия тока при пробое изоляции и подаче напряжения на корпус.

Предположим к розетке, не имеющей заземления, подключена стиральная машинка. При повреждении кабеля с большой вероятностью корпус машинки будет находиться под напряжением. Если человек прикоснется к корпусу, то его ударит током. Прохождение тока длительное время может нанести серьезные травмы или даже привести к летальному исходу.

Но если розетка будет заземлена и само заземление реализовано правильно, при прикосновении к корпусу стиральной машины под напряжением, человек получит удар током минимального значения (около 0,0008 А), который он скорее всего и не почувствует. Ток уйдет по заземляющему проводку в «землю». Поэтому, заземление розеток должно быть в каждом доме.

Пошаговые инструкции по подключению розеток

Определиться с вопросом о том, как правильно подключить розетку поможет изучение существующих способов подсоединения ее контактов к электрической сети. Но прежде желательно разобраться с видами этих изделий по их назначению По этому признаку они делятся на следующие типы:

Розетки без заземления.
С заземлением.
Для подключения мощной силовой нагрузки (духового шкафа, например).

Рассмотрим каждый из этих случаев более подробно.

Подключение розетки с заземляющим контактом

Чтобы подключить розетку с третьим (заземляющим) контактом, необходимо, чтобы все жилы квартирной электропроводки были задействованы при монтаже. Одну из клемм следует подсоединить к фазному проводу, вторую – к нулевому, а к третьей нужно присоединить провод в желто-зеленой изоляции.

Подключаем розетку с заземляющим контактом — пошаговая инструкция в фото-галерее

Заземление

Подключаем розетку без заземления

Подключить розетку без заземляющего контакта не составит особого труда. Она подключается аналогично розетке с заземлением, нов этом варианте подключения задействовано только два контакта (один фазный и один нулевой).

Подключаем розетку без заземляющего контакта — пошаговая инструкция в фото-галерее

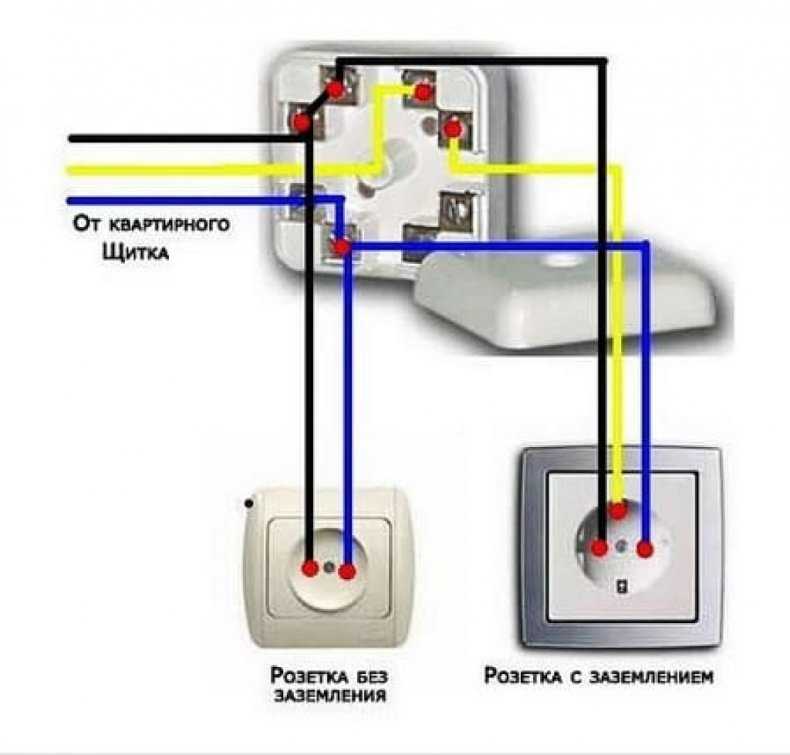

Если в электропроводке в квартире имеется провод в желто-зеленой изоляции, предназначенный для заземления – он временно оставляется свободным. Чтобы он не мешал монтажу – его обычно отгибают в сторону, а конец надежно изолируют.

Подключаем розетку для электроплиты

Чтобы подключить розетку для электроплиты может потребоваться специальное электроустановочное изделие (это зависит от того, какая вилка приложена к ее комплекту).

Для подключения электроплиты розетки могут быть:

трехконтактные для однофазных сетей;
четырехконтактные для трехфазных сетей;
пятиконтактные для трехфазных сетей.

Трехконтактная силовая однофазная розетка и вилка

Четырехконтактная трехфазная силовая розетка и вилка

Пятиконтактная трехфазная розетка с вилкой

В некоторых моделях электроплит вилка в упаковке вообще отсутствует. В этом случае питающие провода с помощью винтовых клемм коммутируются на специальной контактной планке, предусмотренной в конструкции агрегата.

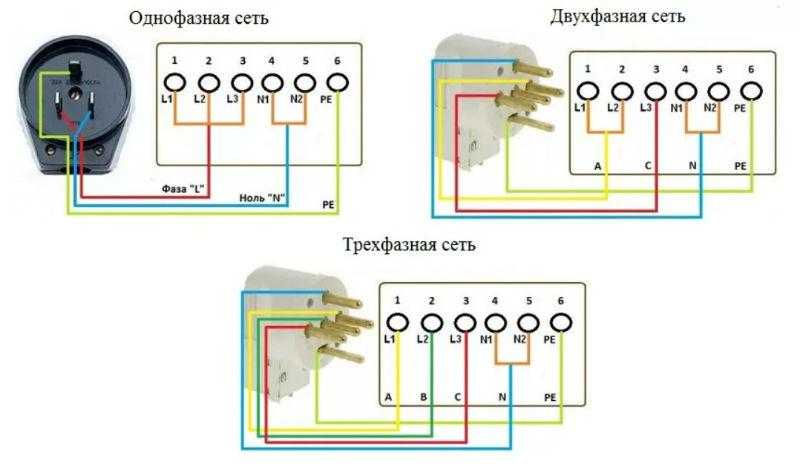

Схемы подключения розетки для электроплиты при однофазной, двухфазной и трехфазной сети

При наличии особой вилки используется розетка 4-го типа (согласно приведенной ранее классификации). Два ее верхних контакта подсоединяются к фазе и нулю, а третий (нижний) – к заземляющему проводу в желто-зеленой изоляции.

Обязательно ли нужно заземление

Некоторые люди не понимают, зачем заземлять различные электрические источники. Заземление является залогом безопасного пользования электроприборами. Оно обеспечивает их стабильную работу и защищает человека от поражения электрическим током. При повреждении кабеля или других элементов цепи, напряжение может пойти на корпус. При наличии защиты ток уйдёт в землю. В случае короткого замыкания, всю нагрузку заземление берёт на себя.

Не рекомендуется включать оборудование, имеющее металлический корпус: микроволновка, электроплита или другой нагревающий прибор. При случайном коротком замыкании, или нарушении оболочки проводов, на корпус может пробить электроток. Если он попадёт на один из токопроводящих элементов, заземляющий проводник возьмёт его на себя и отведёт в землю. Не меньшую опасность могут представлять приборы, не оснащённые защитой, которые взаимодействуют с водой: водонагревательные баки, посудомоечные и стиральные машины.

Инструменты

Монтаж любого типа розетки требует наличия следующих инструментов, от которых зависит оперативность работы:

Отвертка с хорошей изоляцией;
Индикаторная отвёртка, либо другой прибор, обнаруживающий напряжение;
Пассатижи или кусачки;
Перфоратор;
Острый нож;
Изоляционная лента;
Гипс;
Саморезы, дюбеля;
Крепёжные элементы для фиксации кабеля;
Пробой.

Подготовительные роботы

Для того чтобы подключить розетку с заземляющим контактом, нам потребуется: непосредственно сама розетка, трехжильный провод соответствующего сечения (см. Таблица пропускной мощности проводов и выбор их сечения), и, конечно, инструмент. И если с инструментом более-менее все понятно – нужна отвертка, пассатижи, индикатор напряжения и нож, то с выбором провода и розетки могут возникнуть проблемы.

Ведь вы наверняка знаете, что розетки следует подбирать в зависимости от электроустановки, которую она будет питать, а провод должен соответствовать классу розетки. На этих вопросах мы и остановимся более детально.

Итак:

Начнем наш разговор с розетки. Она имеет два основных номинальных параметра это напряжение, которое для домашних условий составляет 220В, и номинальный ток, который в зависимости от подключаемой электроустановки может варьироваться.
Прежде всего, остановимся на напряжении. Как мы уже отметили выше, для однофазной сети, которая имеется в большинстве квартир и домов нашей страны номинальным значением, является 220 Вольт. На розетке может стоять номинальное напряжение в 240 – 380В. Это не страшно, главное, чтобы номинальное значение напряжения розетки было не ниже значения в 220В.
А вот с номинальным током все немного сложнее. Дело в том, что сейчас на рынке представлены розетки с номиналами в 6, 10, 16, 25 и иногда можно встретить в 32А. Чем выше номинальный ток, тем выше цена. Отличаются такие розетки контактной частью, которая для изделий с большим номиналом более качественная и плотнее зажимает контакты вилки.

Контактная поверхность розетки

Для того, чтобы правильно выбрать номинальный ток розетки, нам необходимо знать номинальный ток электроустановки, которая будет подключаться к данному изделию. Номинальный ток можно посмотреть в паспорте прибора.
Если его там нет, то можно произвести вычисления по упрощенной формуле I=P/U, где I – это наш номинальный ток, Р – мощность прибора в Вт, а U – номинальное напряжение, которое, как мы уже знаем, составляет 220В.
В итоге получаем, что прибор мощностью в 1кВт=1000Вт потребляет ток около 4,5А. Для такой электроустановки, будет достаточно установить розетку с номиналом в 6А.

Таблица возможных номинальных мощностей различных электроприборов

Что касается исполнения розетки, то здесь все зависит от места установки. Если ее устанавливают во влажных помещениях, то она должна иметь соответствующую защиту от пыли и влаги.
Если устанавливают под открытую проводку, то открытого исполнения — под скрытую проводку, соответственно, скрытого исполнения. Но в любом случае, заземление в розетке должно быть, ведь этого требуют нормы ПУЭ.
Обычно для этого используют специальный контакт. Причем, к нему предъявляются повышенные требования – он должен замыкаться раньше силовых контактов, а размыкаться позже.

Влагозащищенная розетка открытого исполнения

Далее, остановимся на выборе провода. Здесь тоже есть свои нюансы. Прежде всего следует помнить, что провод для установки в жилые помещения должен быть медным. Этого требуют нормы ПУЭ (Правила устройства электроустановок).
Алюминиевые провода можно было применять до 2000 года. Если провод монтируется на постоянной основе, то класс гибкости изделия не так важен. Если же это будет переноска, то класс гибкости должен быть не ниже 5. Вообще же лучше применять для этого класс шнуров.
Теперь, что касается сечения провода. Оно так же должно соответствовать номинальному току, но на этот раз не электроустановки, а розетки. Но здесь есть зависимость от способа его монтажа. Ведь как бы нам не хотелось, но в проводе есть потери.
Эти потери нагревают провод, что может привести к его перегоранию или воспламенению. Поэтому он должен охлаждаться. Когда провод проложен на открытом воздухе, то его теплоотдача не очень хорошая. Если же он под слоем штукатурки, то намного лучше.
А чем лучше теплоотдача, тем больший ток он сможет пропустить через себя без каких-либо повреждений. Рассчитать все это своими руками будет достаточно сложно, поэтому при выборе пользуются таблицей 2.2 ПУЭ.

Таблица выбора сечения проводов

Как своими руками правильно подключить?

одинарные;
двойные;
тройные.

подключения

Как установить двойную?

Видов двойных розеток есть несколько:

с одним или двумя подрозетниками;
общей или раздельной фазой и т. п.

Совет
Для скрепления между собой блока розеток потребуется шлейф с последовательным расположением проводов. Все последующие гнёзда будут зависеть от функционирования предыдущих.

Как подсоединить тройную?

тройных розеток

В отверстия клемм заправляются зачищенные концы проводов. Если для нулевого и фазного проводов нет принципиального значения в порядке фиксации, то заземляющий провод помещают только в клемму с таким обозначением.
Сначала заправляются все питающие провода в короб, а затем к нему крепится корпус розетки на саморезы.
Если используются более старые модели, то для фиксации в них есть регулируемые болтами лапки.
Повторно затянуть шурупы на клеммах, затем устанавливать декоративную накладку.
Протестировать работу розетки и заземления мультиметром или отвёрткой-индикатором.

На нашем портале найдутся советы и для тех, кто хочет расположить розетку на кухне, перенести ее или заменить, добавить дополнительную и установить устройство в гипсокартоне.

Специфика монтажа розетки с заземлением

Если вы проживаете в новом доме, где установлена трехжильная проводка, тогда проблем с монтажом у вас не возникнет. Если в вашем доме нет заземления, тогда потребуется дополнительно тянуть заземляющую шину к своему прибору.

Варианты проводки заземления к розетке

Провода заземляющей шины из квартиры можно вывести к заземленному распределительному щитку, который находится в подъезде. Для подключения заземляющего контакта следует использовать витую медную проволоку.
Вместо заземления можно выполнить зануление. В этом случае заземляющий контакт присоединяют к нулевому проводу. Многие электрики считают, что этот способ наиболее оптимальный.

Чем отличается обычная розетка от розетки с заземлением

Если вопрос о том, как сделать заземление в розетке возник у владельцев квартир, в которых стоят распределительные коробки, тогда подключение можно выполнить напрямую к ним или к щитку. Ноль и фаза должны заводиться на устройство защитного подключения. С выхода УЗО все провода будут разводиться по распределительным коробкам и по местам установки внутренней розетки с заземлением.

Надежное подключение проводов

Провода нужно заводить в специальные клеммы, которые в дальнейшем зажимаются болтами. Они будут держаться хорошо, но примерно раз в год потребуется их подтягивать. Чтобы обеспечить наибольшую площадь соприкосновения токопроводящих контактов и обеспечить надежное крепление, вам следует согнуть зачищенные провода в кольца и завести их под нижние части болтов.

Монтаж встраиваемой розетки с заземлением

Она имеет сложное подключение и поэтому перед началом монтажа прочтите как подключить розетку самому. Монтаж розетки с заземлением предполагает в себе выполнение определенных действий. Перед ее установкой вам в первую очередь необходимо выполнить следующие подготовительные работы:

зачистите провода, которые подводят электропитание к розетке;
удалите декоративную крышку;
ослабьте крепежные болты, которые располагаются на клемме. Впоследствии именно к ним будут подключаться провода электропитания.

Концы кабеля нужно подготовить перед выполнением подключения

Затем вам необходимо будет выполнить следующие работы:

Концы проводов, которые выводятся из пластмассовой коробки нужно подвести к контактам. Теперь необходимо эти провода установить в специальные клеммы. «Нулевой» провод вы сможете подключить непосредственно без учета его функционального назначения. При необходимости фазный и нулевой провод можно менять местами. Заземляющий провод в свою очередь должен подключаться к клемме, которая имеет специальное обозначение. Обычно она представляет символ заземления.
После выполнения этих действий необходимо закрепить корпус устройства. Обычно его крепят при помощи саморезов. Все провода необходимо будет аккуратно заправить в ее корпус.
Устройства старого образца имеет специальные лапки. Они позволяют надежно зафиксировать корпус при помощи затягивания винтов.
После того как вы закончите установку своего устройства вам потребуется проверить его на затяжку болтов. Теперь можно установить декоративную крышку.

Всепогодные уличные розетки также должны иметь заземляющие контакты. Перед тем как сделать заземление розетки в доме нужно отключить подачу электричества. Для этого можно выключить соответствующий автомат, а если его нет, тогда просто выкрутить пробки. Блок розеток с заземлением подключают также.

Заземляющая розетка для открытой проводки

После приобретения этой розетки вы заметите, что у нее есть задняя накладная крышка с отверстиями. Она предназначена для крепления розетки к стене. Сначала нужно снять крышку и прислонить к ее стене. После этого сделайте отверстия и закрепите панель с помощью дюбелей. После этого подключите все провода и закройте и поставьте на место декоративную крышку.

Розетка с заземлением ip55

Для ванной комнаты вам потребуется специальная розетка с заземлением ip55. Она имеет защитную крышку, которая защитит от воздействия влаги.

Заземление в доме

В частном доме заземление проводится двумя способами:

без заземляющего контура;
с заземляющим контуром.

При отсутствии контура в роли заземляющей конструкции выступает стальная труба или металлические части на деревянном столбе. Используя подобный метод, нужно соблюдать два условия – минимальная глубина должна составлять 1 метр и растекание тока должно быть не более 4 Ом на 220 В.

Схема с заземляющим контуром имеет распределительную шину, с которой начинается вся система. Все металлические части контура должны надежно соединиться друг с другом. Для этого используется сварка компонентов.

При создании контура чаще всего допускаются следующие ошибки:

Ненадежные соединения частей. Плохой контакт приводит к окислению и образованию ржавчины, из-за чего контур может разрушаться

Важно делать качественное соединение.
Выбор неподходящего металла. Металлическая арматура не подходит для соединения – в ней нарушается равномерность распределения токов.

Определение точек выводов и прокладка проводов

При определении точки монтажа и выводов кабеля, вам следует учитывать расстояния, о которых мы упоминали выше. Вам следует придерживаться существующие требования по этим вопросам.

Расстояние от пола должно быть таким, чтобы вам было удобно в будущем пользоваться розеткой. Если новая точка электропитания не предназначена для частого использования, к примеру, при подключении холодильника, телевизора в гостиной или вытяжки на кухне, то ее можно разместить в неприметном месте.

Разметка и подготовка отверстий под коробки

При определении точки вам стоит сделать разметку на стене, где она будет размещаться, а также, как к ней будут подводиться провода. Отверстия можно делать при помощи специальной насадки на дрель. Но если у вас такой насадки нет, то допускается проделывание по окружности ряда отверстий сверлами и дрелью, а затем аккуратное выбивание нужного диаметра отверстия. Образовавшиеся неровности вы сможете впоследствии заделать раствором.

Выбор и установка подрозетников

Мы рекомендуем вам использовать пластиковый подрозетник. Он изготовлен из негорючего материала, который имеет хорошие диэлектрические характеристики. Устанавливается такой подрозетник на винты к стене, а затем дополнительно фиксируется при помощи раствора. Сам подрозетник монтируется заподлицо со стеной в ее финальной чистовой облицовке.

Зачистка и разводка проводников внутри блока

У подрозетника имеются в конструкции заглушки, которые дадут вам возможность вывести питающие провода с нужной стороны. Большое количество кабеля по длине выводить в подрозетник не рекомендуется, достаточно общей длины в 15-20 см.

Подключение и фиксация механизма

Для установки и подключения розетки вам следует надежно закрепить оголенные концы кабеля на клеммах контактов

Проверьте дополнительно надежность фиксации, это важно для правильной эксплуатации самой розетки, а также электробезопасности

После соединения концов кабеля вам следует зафиксировать механизм в подрозетнике. Это можно сделать двумя способами:

на распорные лапки, привычный способ монтажа;
при помощи винтового соединения суппорта механизма к стене или подрозетнику.

Включение электричества и проверка розетки

После закрепления рамки и лицевой панели розетки, вам можно включить электропитание на вводном автомате. Перед использованием новой точки электроснабжения обязательно проверьте индикаторной отверткой или прибором правильность подключения проводов

Особенно важно не ошибиться с подключением заземления. Если вы увидите на заземляющих контактах фазу, то вы совершили ошибку, и вам следует ее срочно исправить

Нюансы установки

Полностью с нуля установить розетку своими руками вполне возможно. Наши рекомендации помогут вам в этом

Важно выбрать качественные материалы. Но что, если вы устанавливаете новую розетку вместо старой, или вам подходит накладной вариант

Вместо старой розетки

Если вы ставите новую розетку вместо старой, то вам необходимо будет проделать следующую последовательность действий:

полностью обесточить подачу электроэнергии в доме на вводном автомате;
раскрутить винты, которые крепят лицевую панель старой розетки;
снять лицевую панель и рамку (если рамка была установлена);
раскрутить винты, фиксирующие механизм розетки, здесь имеется ввиду винтовое соединение к стене или на распорных лапках;
немного вытянуть механизм, а затем освободить зажимы контактной группы и питающего провода;
оголенные концы зачистить при помощи мелкой наждачной бумаги.

Затем можно приступать к монтажу новой розетки.

Накладные розетки

Есть еще один вариант обустройства дополнительной точки электропитания. В этом случае кабель выводится из стены, и подключается к накладной розетке

Здесь важно надежно соединить кабель на контактах с клеммами. При этом сам накладной тип крепится задней стенкой к стене, а не устанавливается в установочную коробку

Получается гибридный вариант электромонтажа с внутренней проводкой и наружной розеткой.

В гипсокартон

Если накладной вариант фиксируется к гипсокартону, то здесь можно его просто прикрутить. Также можно сверлом проделать отверстия и посадить заднюю стенку накладной розетки на винты, вкручиваемые в дюбели.

В кирпич или бетон

Для бетонной или кирпичной стены вам может понадобиться проделать отверстия нужной глубины при помощи перфоратора. Далеко не всегда это можно сделать при помощи обычного сверла и дрели, особенно это касается бетона. После того, как вы сделаете отверстия, накладные розетки фиксируются на стене при помощи винтов, вкручиваемых в дюбели.

Статья подготовлена при поддержке технических специалистов бренда LK Studio, российского производителя розеток и выключателей.
