Схема электропроводки в однокомнатной квартире

Выбор схемы питания однокомнатной квартиры

Схема питания всей квартиры от одной группы

Итак:

• Если суммарная мощность всех наших электропотребителей не превышает 25А, то мы можем организовать питание всех потребителей от одной группы. Это наиболее простой и дешевый вариант, который наверняка и был реализован в вашей квартире еще на стадии строительства. Только выполнялся он, скорее всего, из алюминиевого провода. К его недостаткам можно отнести:
  1. Более низкую надежность схемы. Ведь в результате повреждения электропроводки на любом участке обесточится вся квартира.
  2. Сильная зависимость от работы мощных электроприборов (например, электронагревателей или бойлеров).
  3. Большее количество распределительных коробок в каждой комнате.

• Так как такая схема электропроводки однокомнатной квартиры не предполагает отдельного распределительного щита, то подключившись к автомату после счетчика, вы тянете питающий провод по всей квартире. Согласно наших расчетов это должен быть медный провод с сечением не менее 2,5 мм2 или его алюминиевый аналог. В местах подключения розеток и выключателей вы делаете распределительные коробки, в которых подключаетесь к питающему проводу.
• Для уменьшения количества распределительных коробок, которые снижают надежность нашей схемы, целесообразно подключать в каждой коробке сразу несколько электропотребителей. Все электрические подключения потребителей должны выполняться параллельно питающему проводу.

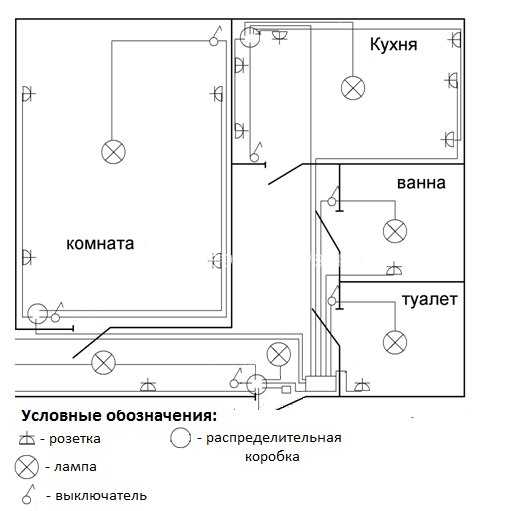

Вариант схемы питания квартиры от одной группы

Схема питания однокомнатной квартиры от нескольких групп

Итак:

• Если суммарная расчетная нагрузка на вашу однокомнатную превышает 25А, то любая инструкция по электроснабжению укажет на необходимость разделения нагрузок на группы. Кроме того разделение на группы часто выполняют, даже если суммарная нагрузка не превышает 25А. Делается это с целью выделения отдельной линии на крупный источник потребления энергии или в целях повышения безопасности и удобства электроснабжения.
• Группы обычно образуются в зависимости от характера нагрузок (например, освещение отделяется от розеток) либо по требуемой степени защищенности (например, группу электроснабжения ванной комнаты и кухни оборудуют УЗО, а группу питающую комнату и прихожую комнату — нет). Количество групп ограничивается только вашими финансовыми возможностями и целесообразностью.
• К недостаткам разделения питания квартиры на несколько групп можно отнести следующие:
  1. Удорожание суммарной стоимости схемы разводки. Причиной этого является использование большего количества материалов.
  2. Если выполняется монтаж скрытой проводки с разделением на группы, то для прокладки питающих линий потребуются значительно более глубокие штробы. Поэтому если вы выполняете работу своими руками, то трудоемкость такого процесса значительно выше.
  3. Необходимость монтажа распределительного шкафа в квартире.

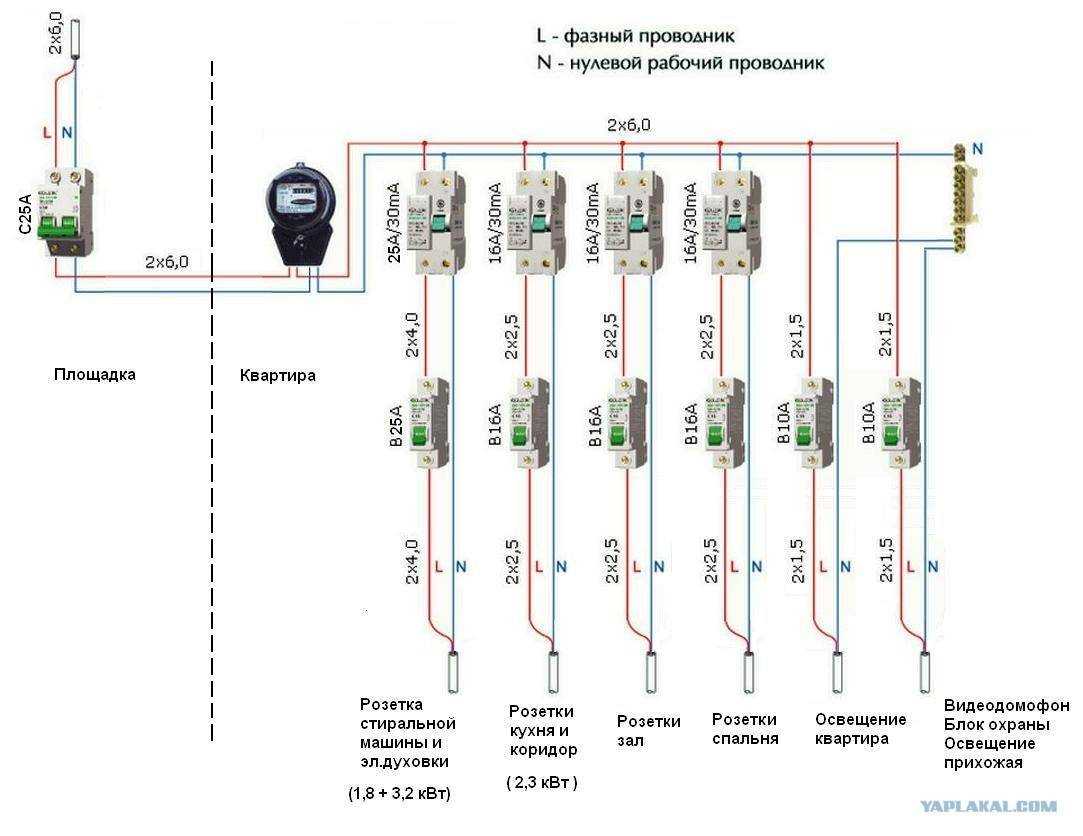

Вариант электроснабжения квартиры с двумя группами

При монтаже отдельных групп лучше выполнять их по очереди во избежание их случайного объединения. Кроме того следует соблюдать правила монтажа электропроводки, видео которых вы во множестве найдете в сети интернет.

Виды электрической цепи/схемы по способу составления

Также есть основополагающие стандарты, касающиеся способов конфигурации схемы электропроводки (вытекают из общеизвестного школьного курса физики):

— если составные части схемы разводки последовательно взаимно связываются, каждый должен быть исправен — выход из строя любого элемента влечет поломку последующих;

— параллельное подключение компонентов к основополагающей электрической сети не предполагает соединение данных элементов между собой;

— только особая комбинированная цепь (смешанного типа) предполагает участки, с соответствующим типом соединения сегментов.

Новая проводка: разрешение, договор, необходимые документы

Новая проводка в квартире своими руками должна начинаться с проекта. Это план каждой комнаты в квартире с отметками мест, где будет располагаться электропроводка. План освещения и расположения розеток – это две отдельные линии электропроводки, поэтому их нужно делать отдельно друг от друга.

Проект электроснабжения составляет специалист или организация с правом проведения подобных работ. Проектировщик составляет план в соответствии с требованиями ПУЭ, поэтому не возникнет проблем при вводе электропроводки в эксплуатацию. При этом он учитывает пожелания заказчика по поводу размещения розеток, выключателей, учитывая количество подключенной бытовой техники.

Перед монтажом новой электропроводки вы должны заняться вопросом получения технических условий и выделения нужной мощности

Особенно это важно перед строительством нового дома

Для оформления электрификации нужно пройти несколько этапов:

1. Обратиться в ТСЖ или УК для получения справки на выделенную мощность и акта, в котором отображена схема электроснабжения квартиры.
2. Обратиться в фирму, которая составит проект электроснабжения квартиры с заключением договора.
3. Согласование проекта с эксплуатационной службой дома, затем – с Энергонадзором.
4. Монтаж электропроводки.
5. Приглашение лицензированной электролаборатории для проведения испытаний электросети. По итогам испытания она выдает Технический отчет с протоколами проверки и измерений оборудования.
6. Составление заявления в Энергонадзор с приложением документов с результатами испытания сети для приемки новой проводки. Согласование качества монтажа и правильности его выполнения инспектором Энергонадзора. При выполненных работах без каких-либо нарушений, он выдает Акт допуска к эксплуатации электроустановки.

Получив акт допуска, нужно обратиться в службу эксплуатации дома для подключения к электросети по постоянной схеме.

Составление схемы электропроводки однокомнатной квартиры, подбор нужного оборудования

Многие люди обладают однокомнатными квартирами. Этот тип жилья, как и любой другой имею свою электрическую сеть. Эта сеть состоит из определенного количества электропроводов и зависит от особенностей размещения комнат в самой квартире.

Все мы хорошо знаем, что большинство квартир, включая однокомнатные, строилось 20-30 и более лет назад. Тогда электропроводка создавалась с помощью алюминиевых кабелей и на сегодняшний день она является непригодной для использования.

В результате владельцы однокомнатных квартир остро нуждаются в замене электропроводки. Для ее замены нужно иметь схему прокладки новой электропроводки. Собственно, в этой статье будет рассмотрено то, какой была схема электропроводки в однокомнатной квартире до сих пор, и какой же должна быть правильная схема?

Стоит отметить, что однокомнатные квартиры создавались в различных типах домов (панельных, кирпичных и т.п.). Соответственно, такое жилье характеризуется различной планировкой. Однако независимо от плана различных однокомнатных квартир схема электропроводки является практически одинаковой.

Единственная разница заключается в разном количестве осветительных устройств и розеток. Конечно, эта особенность напрямую зависит от площади квартиры, которая классифицируется как однокомнатная.

Программы для проектирования разводки электрики в квартире

Visio. Данный графический редактор является одним из самых распространенных для создания чертежей проводки. Данная программа очень проста, даже начинающий электрик с легкостью с ней разберется. Преимущество – легкость в использовании, бесплатный доступ, русский язык недостаток – довольно узкие функциональные возможности.

Компас. Данное программное обеспечение является профессиональным инструментом для создания схем проводки. В базе данных программы находятся обозначения всех элементов электрической цепи, а также их названия. Главным преимуществом является бесплатный доступ, поскольку программы такого класса, как правило, платные, также присутствует русскоязычный интерфейс, что делает программу довольно удобной. Минусы – начинающий электрик вряд ли сможет нормально работать в редакторе.

Eagle. Этот графический редактор позволяет не только составлять однолинейные чертежи проводки, но и самостоятельно создать чертеж печатной платы. Процесс черчения происходит в ручном или автоматическом режиме. На данный момент существуют две версии редактора – платная и бесплатная. В принципе, функциональных возможностей бесплатной версии вполне хватит для создания схемы проводки, но если вы хотите полный набор возможностей, то лучше приобрести полную версию.

1-2-3. Данная программа является бесплатным графическим редактором, с помощью которого легко можно создать чертеж проводки квартиры. Благодаря русскоязычному интерфейсу, редактор довольно удобно использовать, также разработчики порадовали небольшим бонусом, в виде списка обозначений, который можно распечатать и наклеить в своем электрощите на соответствующие элементы.

Autocad. Этот знаменитый графический редактор не требует представления. Данная программа является самой распространенным инженерным софтом. Существует огромное количество разных версий редактора, и для черчения схем проводки достаточно воспользоваться бесплатной версией. Редактор имеет русскоязычный и интуитивно понятный интерфейс, что делает программу очень удобной для использования.

Эльф. Данная программа была разработана специально для тех, кто занимается проектами проводки. Софт позволяет создавать чертежи любой сложности, а также имеет базу данных, которая поможет подобрать необходимый элемент. Также редактор способен автоматически рассчитать силу тока в цепи и предложить автомат с соответствующим номиналом.

Розетки и выключатели

По схеме каждая силовая группа электропотребителей должна включать в себя необходимое количество розеток, определяемое по количеству используемых электроприборов.

Розетки должны располагаться на высоте 0,60-0,80 м от пола помещения, но допускается их установка на расстоянии 0,25-0,40 м от пола, если это необходимо для подключения, например, аудио- и видеотехники, другого электрооборудования.

Внутри помещений санузлов устанавливать розетки не рекомендуется, а при отсутствии УЗО – запрещается.

Группа освещения включает в себя осветительные приборы, стационарно установленные на стенах и потолках, подключенные скрытой проводкой через выключатели.

Одна группа освещения в схеме, может включать в себя до 20 ламп. Настенные светильники, включаемые в розетки при помощи гибкого шнура, должны быть учтены в расчете силовых групп и не должны учитываться при расчете группы освещения.

Выключатели располагаются на стенах помещений у входной двери со стороны ее ручки. При проектировании схемы электропроводки следует учитывать, что выключатели должны быть обязательно на фазном проводе, чтобы при отключении полностью обесточивать весь светильник.

Эксплуатация электрического щита

Эксплуатация правильно собранного щитка не составит никакого труда. Следует понимать, что придется периодически обслуживать устройство, проверяя работоспособность автоматов и подтягивая клеммы.

Если в доме есть маленькие дети, необходимо продумать замок и закрывать дверцу на ключ.

Для большего удобства следует создать маркировку и подписи для каждого из автоматов. Также рекомендуется использовать одинаковые цвета для одной группы, чтобы облегчить процесс поиска нужного выключателя. Это упрощает эксплуатацию щитка. Все жители квартиры должны без лишних вопросов понимать, как работает щиток.

Проводка на кухне

На кухне обычно используется несколько отдельных контуров. Один на освещение, один на розетки (этот контур ведется кабелем 2х2,5мм) и по одному на каждый из приборов:

• электроварочная панель;
• электроплита;
• проточный водонагреватель;

Каждый из этих контуров ведется отдельно кабелем на 4 мм к автомату на 16А.

Группу из трех-четырех розеток этого контура надо монтировать за нижним шкафчиком, который находится под столешницей. До сих розеток будут подключаться все кухонные приборы. При этом остальные розетки надо размещать в других местах, а точнее там, где будет находиться холодильник и другие габаритные устройства.

В случае использования в однокомнатной квартире электроплиты, следует смонтировать еще одну ветку проводки. Ее особенности зависят от конкретных характеристик самой плиты.

О контуре для освещения для кухни мы упомянули выше.

Проводка в ванной

Остается рассмотреть схему проводки в ванной однокомнатной квартиры. Эта комната является особой и наиболее опасной. Поэтому проводку здесь прокладывают с соблюдением жестких требований. В эту комнату можно выводить два контура: для светильника и электроприборов.

Что касается ветки для светильника, то она является таковой, как и в других комнатах. Исключение составляет место размещения выключателя. Его надо размещать за пределами ванной.

Выключатель должен быть снаружи ванной комнаты

Контур для розеток может быть установлен только тогда, когда он имеет УЗО или распределительный трансформатор. Конечно, каждая розетка должна иметь такой корпус, который является защищенным от влаги. Хотя, на рисунке указана только одна розетка, обычно требуется три. Требования к кабелю и параметрам УЗО, АВ являются такими же, как и к составляющим контура розеточной группы на кухне.

Где монтировать каждую ветку?

Стоит отметить, что схема проводки однокомнатной квартиры определяет не только количество и местоположение розеток, светильников, выключателей, но и определяет маршруты прохождения кабелей. Здесь есть свои нюансы. Они зависят от того, в каком доме находится однокомнатная квартира, и какую отделку будет иметь каждая комната.

Если владельцы будут устанавливать подвесной потолок и отделывать стены гипсокартоном, то маршруты могут быть произвольными. Главное, чтобы кабели размещались только горизонтально и вертикально, а также не перекрещивались. В этом случае электропровода будут прятаться за гипсокартоном.

В том случае, если дом панельный, то электропроводку придется устанавливать или в полу, или в специальных каналах, или в пространстве, которое находится на стыке потолка и стены. Как известно, стены панельных домов нельзя штробить в горизонтальном направлении.

Поэтому горизонтальная проводка будет размещаться в названных выше местах. Вертикальная может проводиться в штробах (такие штробы можно делать).

В кирпичном доме можно прокладывать кабель наиболее коротким путем, поскольку проводка может скрываться как под штукатурку, так и в штробы. В зависимости от этих особенностей обозначают маршруты каждой ветви. Далее берут метр и измеряют необходимое количество электропроводов.

Инструменты для монтажа проводки

Итак, мы знаем, как подобрать каждый элемент электропроводки, а также как и где их размещать. Теперь рассмотрим, какие инструменты необходимо иметь, чтобы установить эти элементы.

Инструменты должны быть представлены:

1. Перфоратором с набором буров и долот для бетона, кирпича (зависит от дома).
2. Дрелью.
3. Болгаркой или штроборезами с алмазным диском (для создания штроб в кирпичном доме).
4. Тестером-мультиметром.
5. Индикатором-фазоуказателем.
6. Набором отверток и гаечных ключей.
7. Пассатижами.
8. Бокорезами.
9. Монтажным ножом.
10. Строительным уровнем.
11. Шпателем.

Виды электроразводки в квартире (и схем соответственно)

Многообразие планов разводки электрической проводки разделяется по принципу месторасположения составных частей электроцепи относительно друг друга, также щитка или распределительной коробки. Распространены следующие типы электроразводки:

– от распределительного короба

План данного размещения составляющих электрической проводки (к слову, наиболее популярный) предполагает:

1. установку на щитке счётчика потребления энергии, а также основного выключателя (щиток, при этом зачастую расположен не в квартире – на лестничной площадке);

2. установку распределительной коробки на входе и разводку электрических проводов/магистралей от него.

— по принципу звезды

При данной разводке каждый элемент сети, обеспечивающий приборы в квартире электричеством, базируется на отдельной, собственной линии. Дополнительно каждая из таких линий снабжается своим персональным выключателем. Также предусматриваются отдельные входы в щит линий разводки. Такая электроразводка в квартире (схема) дает возможность контроля отдельных частей цепи. Данный плюс типа монтажа электрической проводки по принципу звезды нивелируется его большими недостатками: материальными затратами на монтаж, кабельную продукцию, подходящий щит. Потому нечасто встречается такая разновидность электроразводки.

— по принципу шлейфа

План этого типа составления, монтажа электрической сети схож с предыдущим, но рациональнее, менее затратный. Потому как линия проводки обеспечивает электроэнергией не один элемент, а потребительскую группу (определенного характера). Также возможны комбинации типов, что дают лучшие характеристики системы электроснабжения квартиры.

Требования, правила, нормы

В квартире или доме разводка электрики производится только в соответствии с регламентами ПУЭ и соблюдением норм безопасности.

Выбор кабеля

Образцы кабеля ВВГ различного сечения

Для предотвращения возгорания проводки, травм человека и поломок бытовой техники по требованиям ПУЭ используют:

• провода ВВГ-2 или ВВГ-5 сечением 6 мм2 – подключение квартирного ввода к распредщиту;
• кабель ВВГ-3 сечением 2,5 мм2 – основные линии сети и подводка к розеткам;
• провод ВВГ-3 сечением 1,5 мм2 – выключатели и осветительные устройства.

Сечение проводов позволяет выдержать максимально допустимую нагрузку.

Расположение элементов электросети

СНиП 23-05-25 указывает:

• монтаж выключателей производят на расстоянии 10 см от двери со стороны ручки;
• на каждые 6 квадратов устанавливают одну розетку, за исключением кухни;
• в ванной комнате используются приборы с влагозащитой IP44, подключенные через УЗО, на расстоянии 60 см от душа и раковины;
• розетки от газовой трубы удаляют на 50 см, от иных коммуникаций – на 4 см.

Минимальное удаление розеток от окна, двери, пола – 10 см, от потолка – 20 см.

Проводка, разводка, защита

Наружную проводку прокладывают в кабель-каналах

СНиП устанавливает следующее:

• прокладка кабеля осуществляется только по горизонтали или вертикали;
• скрытые провода монтируют под полом, в пустотах бетонных плит, маскируют штукатуркой или рукавом из металла;
• наружные линии проводят в кабель-каналах;
• защитные автоматы на 10 А подключаются на освещение, на 16 А – к розеткам, на 25 А – к мощной бытовой технике;
• качественный УЗО должен срабатывать при токовой утечке в 100 мА;
• разводка осуществляется шинами, радикальным и комбинированным способом.

Электропроводка в однокомнатной квартире. Примеры схем

Планируя замену электропроводки своими руками в однокомнатной квартире, или с помощью услуг профессионального электрика, необходимо составить схему подключения всех линий проводки, розеток, выключателей, распределительных коробок, различных стационарно устанавливаемых электроприборов (вентилятора, кондиционера, электроплиты), автоматических выключателей и устройств защитного отключения (УЗО).

В плане электропроводки, помимо приведения электрических соединений, также желательно указывать точное местоположение точки подключения каждого электроприемника в квартире.

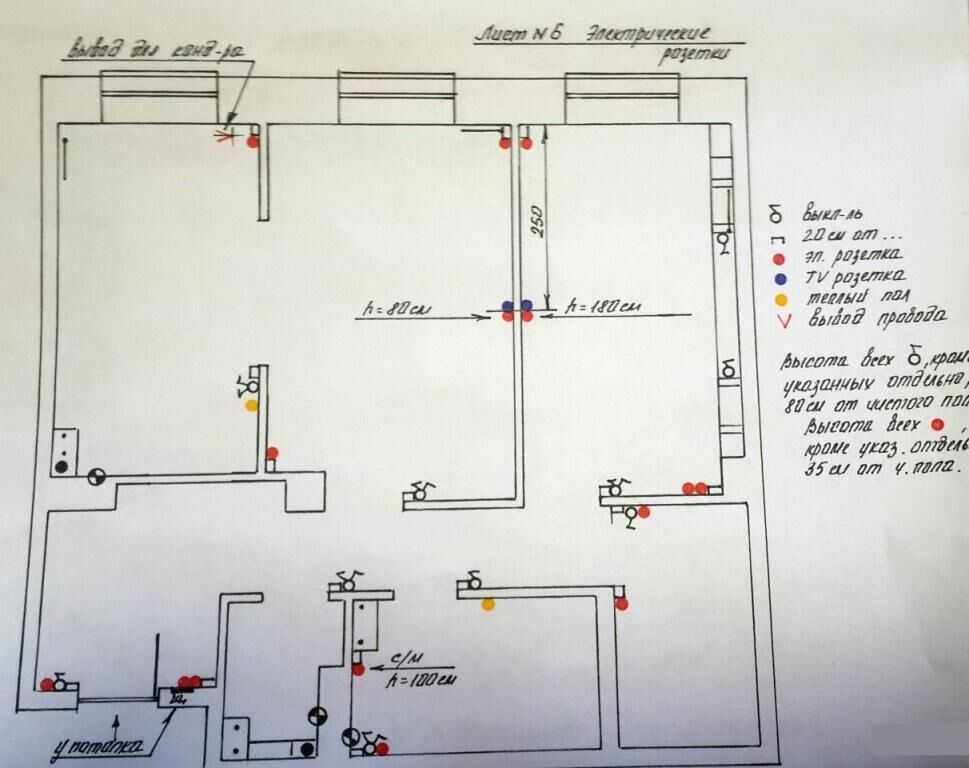

Пример плана схемы электропроводки комннаты

В отношении однокомнатных квартир, из-за кажущейся простоты разводки кабелей, многие начинающие мастера игнорируют планировку электропроводки, сразу приступая к работам, смутно представляя себе схему и конечный результат.

В итоге, при таком подходе, можно столкнуться с непредвиденными трудностями и проблемами. К тому же, неправильно проложенная своими руками электрическая проводка, без знания правил и требований, может стать причиной несчастного случая.

несчастный случай. сгоревшая розетка и электропроводка

Схема электропроводки

Все потребители в однокомнатной квартире были разбиты на шесть групп:

1. Освещение;
2. Розетки комнаты и коридора;
3. Основные розетки кухни;
4. Дополнительные розетки кухни;
5. Розетки ванной комнаты;
6. Тёплый пол ванной комнаты;

Стоит отметить, что в квартире не планируется использование мощной бытовой техники, такой как электроплита и водонагреватель, поэтому будут применяться только стандартные розетки на 16А, которые будут подключаться кабелем ВВГнг-LS 3х2,5 мм2 и соответственно линии розеток будут защищаться автоматом на 16А.

Линия освещения будет проложена кабелем ВВГнг-LS 3х1,5 мм2 и соответственна будет защищена автоматом на 10 А.

Ранее в я писал о том, что основная задача автоматического выключателя это защита именно кабеля от перегрузок и короткого замыкания, поэтому если вы прокладываете линию медным кабелем с сечением жилы 2,5 мм2, то применяется автомат именно на 16А (то есть автомат должен соответствовать сечению защищаемого им кабеля!), а если расчётная нагрузка в линии будет выше данного значения, то линия просто разделяется на несколько, то есть в щит устанавливается дополнительный автомат и прокладывается отдельный кабель к группе розеток.

Именно по причине, указанной выше у меня розетки на кухне разделены на две группы: основные и дополнительные.

Если же выполняется подключение какого-либо высокомощного прибора (электроплита, водонагреватель), то это обязательно отдельная линия, при чём для электроплиты необходимо применять кабель сечением не менее 6,0 мм2 (по СП 31-110-2003 п 9.2) и в таком случае уже не применяют стандартные бытовые розетки, а используют либо силовые розетки, либо подключение через распределительные коробки и т.п.

Безопасно и качественно

Работа с компанией Engilogic дает массу преимуществ, начиная с полной прозрачности сотрудничества, и заканчивая высоким качеством услуг. Наши специалисты готовы выполнить замену электропроводки, так что бы она больше не доставляла вам неудобств. Электромонтажные работы в однокомнатной квартире с нашей фирмой — это полностью безопасно и надежно. Во время работы в квартире мы стараемся как можно меньше шуметь, так как понимаем, что это не монтаж электрики в загородном доме. После нас вы останетесь в хороших отношениях с соседями.

Для того чтобы связаться с нами вам достаточно набрать номер телефона, указанный на сайте. Звоните прямо сейчас. Мы всегда на связи.

Принципы распределения электричества по группам

Распределительные щиты, в которых на всю квартиру используется несколько автоматов, остались в прошлом. Потребность в большом количестве модульных приборов объясняется удобством и повышенной безопасностью. Если в одной из комнат сломалась розетка, можно отключить один автомат, а остальная сеть продолжит работать в штатном режиме. Основные правила для распределения групп описаны ниже.

1. Мощные потребители. Все устройства с мощностью более 2 кВт подключают отдельно или объединяют в небольшие группы. Для каждой из них проводят отдельную линию с индивидуальным автоматом защиты. Как правило, сечение кабеля и номинал автомата выбирают с небольшим запасом. Для большинства случаев подходит медный кабель ВВГнг или NYM с сечением 2,5 мм2, а также автоматом на 16А.
2. Сверхмощные приборы требуют обязательных отдельных линий. К таким устройствам могут относиться проточные водонагреватели от 5,5 кВт и варочные поверхности, мощность которых начинается от 6,5 до 9,5 кВт. Для их подключения используют кабель сечением 4 или 6 мм2, а также автоматы на 25А и 32А.
3. Розеточные группы объединяют по комнатам, также создают несколько групп для одного большого помещения. Общая линия идет от щитка до распределительной коробки, где кабель разветвляется. Достаточно кабеля ВВГнг или NYM с сечением 2,5 мм2 и автомата на 16А.
4. Освещение распределяют по комнатам. К примеру, разные группы для ванной комнаты, спальни, балкона. Линии с проводом 1,5 мм2 защищаются автоматами на 10А.

Граница эксплуатационной ответственности

В законодательстве есть понятие граница эксплуатационной ответственности. По сути, она разделяет, за что отвечает управляющая компания дома, а за что собственник жилья.

Для электроснабжения квартиры граница эксплуатационной ответственности «пролегает» по месту подключения кабеля (проводов) электропитания квартиры к автомату защиты (пакетному выключателю) установленному до электросчетчика (прибор учета расхода электроэнергии) данной квартиры.

Это значит, что электроснабжение квартиры, за которое отвечает собственник, включает:

• общий (для квартиры) автомат защиты (вводной автомат) или пакетный выключатель и/или противопожарное УЗО;
• Счетчик учета потребления электроэнергии;
• Кабель или провода от счетчика учета до квартиры (если в квартире стоит квартирный щиток);
• Автоматы защиты между квартирным щитком (если он есть) и счетчиком учета.

В квартирах, где нет квартирного щитка, граница эксплуатационной ответственности проходит для каждой квартиры в этажном щите.

Схема разводки электропроводки в квартире

В соответствии с требованиями СНиП электрика в квартире должна соответствовать положениям ГОСТ по таким параметрам, как устойчивость к влаге, коррозии, воздействию высоких и низких температур.

Прокладывать линии можно только по вертикали и горизонтали. Запрещено делать диагональные или криволинейные соединения при проведении внутреннего способа укладки кабеля. Это чревато тем, что при сверлении отверстия бур может пробить провода, что приведет к короткому замыканию. Следствие — поражение человека током и последующая замена коммуникаций.

Нужно соблюдать такие расстояния между электрическими элементами в цепи и предметами интерьера:

• пол — 30-120 см;
• потолок – 20 см;
• углы — 20 см;
• раковины, ванна — 100 см;
• радиаторы отопления — 10 см (снизу);
• электрические и газовые плиты — 50 см;
• проемы — 10 см.

Типы разводки

Существует три типа разводки электросети:

• С помощью распределительных коробок: электрический щиток располагают за пределами квартиры – на площадке в подъезде. На щиток ставится счетчик с несколькими автоматами. От щитка кабель идет в квартиру. В каждой комнате стоит своя распределительная коробка. Они подключены к сети последовательно. Общая схема выглядит так:
• «Звезда»– электроточка располагается на отдельной кабельной линии и подсоединена к отдельному автомату в щитке напрямую. Нерентабельна с точки зрения трудозатрат и денежных расходов на прокладку кабелей и проводов к каждому элементу, покупке более мощного считка и большого количества автоматов
• «Шлейф» – такой способ проводки схож со «звездой». Отличием является то, что на отдельном кабеле, который идет от щитка, находится не один элемент, а группа. На схеме выглядит так:

Обычно используют несколько типов проводки сразу.

Выбор схемы питания однокомнатной квартиры

Схема питания всей квартиры от одной группы

Итак:

• Если суммарная мощность всех наших электропотребителей не превышает 25А, то мы можем организовать питание всех потребителей от одной группы. Это наиболее простой и дешевый вариант, который наверняка и был реализован в вашей квартире еще на стадии строительства. Только выполнялся он, скорее всего, из алюминиевого провода. К его недостаткам можно отнести:
  1. Более низкую надежность схемы. Ведь в результате повреждения электропроводки на любом участке обесточится вся квартира.
  2. Сильная зависимость от работы мощных электроприборов (например, электронагревателей или бойлеров).
  3. Большее количество распределительных коробок в каждой комнате.

• Так как такая схема электропроводки однокомнатной квартиры не предполагает отдельного распределительного щита, то подключившись к автомату после счетчика, вы тянете питающий провод по всей квартире. Согласно наших расчетов это должен быть медный провод с сечением не менее 2,5 мм2 или его алюминиевый аналог. В местах подключения розеток и выключателей вы делаете распределительные коробки, в которых подключаетесь к питающему проводу.
• Для уменьшения количества распределительных коробок, которые снижают надежность нашей схемы, целесообразно подключать в каждой коробке сразу несколько электропотребителей. Все электрические подключения потребителей должны выполняться параллельно питающему проводу.

Вариант схемы питания квартиры от одной группы

Схема питания однокомнатной квартиры от нескольких групп

Итак:

• Если суммарная расчетная нагрузка на вашу однокомнатную превышает 25А, то любая инструкция по электроснабжению укажет на необходимость разделения нагрузок на группы. Кроме того разделение на группы часто выполняют, даже если суммарная нагрузка не превышает 25А. Делается это с целью выделения отдельной линии на крупный источник потребления энергии или в целях повышения безопасности и удобства электроснабжения.
• Группы обычно образуются в зависимости от характера нагрузок (например, освещение отделяется от розеток) либо по требуемой степени защищенности (например, группу электроснабжения ванной комнаты и кухни оборудуют УЗО, а группу питающую комнату и прихожую комнату — нет). Количество групп ограничивается только вашими финансовыми возможностями и целесообразностью.
• К недостаткам разделения питания квартиры на несколько групп можно отнести следующие:
  1. Удорожание суммарной стоимости схемы разводки. Причиной этого является использование большего количества материалов.
  2. Если выполняется монтаж скрытой проводки с разделением на группы, то для прокладки питающих линий потребуются значительно более глубокие штробы. Поэтому если вы выполняете работу своими руками, то трудоемкость такого процесса значительно выше.
  3. Необходимость монтажа распределительного шкафа в квартире.

Вариант электроснабжения квартиры с двумя группами

При монтаже отдельных групп лучше выполнять их по очереди во избежание их случайного объединения. Кроме того следует соблюдать правила монтажа электропроводки, видео которых вы во множестве найдете в сети интернет.

Подключение к одной и нескольким группам

Вообще, если потребление не превышает 25 А, то можно подключать и к одной группе. До ввода новых норм, примерно так и поступали в домах старого типа. Но такая схема электропроводки в однокомнатной квартире, пусть и является самым простым и дешевым вариантом, не делает ее надежной с точки зрения безопасности. Также для этой схемы подключения характерно большое количество распределительных коробок.

При нагрузке свыше 25 А требуется сделать несколько групп, и схема электропроводки в двухкомнатной квартире должна отражать их. Если проверяющие органы заметят, что вы подключены к одной группе и создаете избыточное напряжение, вам могут отключить электричество до устранения этого нарушения. Группы распределяются по нагрузке, помещению, при этом, как говорилось ранее, санузел оборудуется отдельно. Розетки и освещение тоже получают две разные группы. Такой принцип разводки гораздо дороже, но более безопасен. Помимо этого, нужно будет установить распределительный щиток.

К распределительному щитку также есть ряд требований. Он должен быть доступен не только владельцу, но и электромонтажнику. Из него не должны торчать какие-либо оголенные провода. Доступ должен быть открытым, но если на щитке присутствует замок, ключи должны быть или рядом, или в легкодоступном месте.

Если говорить о монтаже по такому принципу, то лучшим вариантом будет последовательный монтаж каждого провода. Это позволит избежать путаницы, а схема проводки однокомнатной квартиры в этом случае будет наиболее безопасной и функциональной.

Схема электропроводки в однокомнатной квартире

Сначала вам необходимо будет определиться с расположением следующих элементов:

• Розеток.
• Выключателей.
• Дополнительных электроприборов.

После выполнения разметки вы должны будете перенести свой план на стены. На стене постарайтесь начертить трассу для прокладки электропроводки. Также отметьте места, где будут располагаться розетки и выключатели. После нанесения чертежа вам необходимо проверить правильность размещения. Если вы неправильно выполните разметку, тогда может возникнуть ситуация что мебель закроет розетку и вы не сможете подключить бытовой прибор. При необходимости можете прочесть про схему подключения распределительного щитка.

Если у вас возникнет подобная ситуация, тогда необходимо будет все переделать. Именно поэтому перед бурением отверстий под розетку еще раз подумайте, где будет размещена мебель. Проверка не занимает много времени, и вы быстро решите эту проблему.

https://youtube.com/watch?v=xI9Ut-1HFKk

Если вы все сделали правильно, тогда постарайтесь перенести свой проект на бумагу. Мы предоставили пример типовой схемы проводки в однокомнатной квартире панельного дома. Эту схему вы можете увидеть на фото ниже:

Также мы хотим обратить ваше внимание на цветовую маркировку проводов. На фото вы можете увидеть, что провода имеют разные цвета. Именно поэтому во время прокладки проводов вам необходимо соблюдать последовательность своих действий

Различные цвета обычно используются для разграничения линий электропроводки

Именно поэтому во время прокладки проводов вам необходимо соблюдать последовательность своих действий. Различные цвета обычно используются для разграничения линий электропроводки.

Если вам недостаточно этого варианта, тогда можете обратить свое внимание на схему ниже. Это еще один вариант проводки в хрущевке

Мы надеемся, что эти схемы помогут выполнить всю работу. На схеме мы не указали количество розеток. Именно поэтому вам необходимо самостоятельно рассчитать необходимое количество. Проводить расчет, необходимо исходя из ваших потребностей. Большая часть розеток должна размещаться на кухне. В этой комнате их количество должно превышать шести штук. Также во время прокладки проводки в однокомнатной квартире вам обязательно следует помнить, что каждая комната должна иметь свою распределительную коробку. Благодаря этому вы сможете избежать перегрузки в электросети. Только ванная комната не должна иметь распределительную коробку. Ее необходимо установить в коридоре.

Если вы не можете провести ее установку в коридоре, тогда выше мы предоставили вариант влагозащищенной распределительной коробки. Она способна качественно выполнять свое назначение даже в помещении с повышенной влажностью.

Рекомендуем вашему вниманию: схема подключения реле напряжения.
