Введение
Кабелем называют провод, покрытый изоляцией, который служит для передачи электроэнергии от источника к потребителю. Сегодняшний рынок готов предложить покупателям множество видов подобных проводов: алюминиевых, медных, одножильных, многожильных, с одинарной и двойной изоляцией, с сечением от 0,35 мм2 до 25 мм2 и более. Но чаще всего для подключения бытовых потребителей применяют кабеля толщиной от 0,5 до 6 “квадрат” – этого вполне достаточно для питания любой техники.
Почему необходимо подбирать изолированные проводники, а не покупать первый попавшийся? Все дело в том, что от толщины проводника зависит сила тока, которую он может выдержать. К примеру, допустимый ток для медных проводов толщиной 1 мм составляет до 8 Ампер, алюминиевого – до 6 ампер.
Почему бы просто не купить провод максимальной толщины? Потому что чем толще, тем дороже. К тому же толстый кабель нужно где-то прятать, вырезать под него штробу в потолке и стенах, делать отверстия в перегородках. Одним словом, нет никакого смысла переплачивать, ведь вы не будете ездить за хлебом на КАМАЗе.
Если вы выберете провод меньшего диаметра, то он просто не выдерживает силу тока, проходящую через него, и начнет греться. Это приводит к плавлению изоляции, короткому замыканию и возгоранию. Поэтому никогда не следует торопиться, выбирая качественный кабель для подключения любых приборов – сначала подумайте, что именно будет работать на новой линии, а затем уже выбирайте толщину и тип кабеля.
Разница между медными и алюминиевыми проводами
На электротехнических форумах часто поднимается тема, какие лучше брать провода в зависимости от материала. Еще недавно электрики использовали только алюминий.
Медь
На сегодняшний момент при выполнении капитального ремонта или прокладке новой проводки внутри зданий рекомендуется использовать медь. Для этого есть несколько причин:
- Гибкость. Металл отлично поддается изгибу, не ломается.
- Электропроводность. Металл хорошо проводит электричество, поэтому для передачи одинаковой нагрузки сечение медного кабеля будет меньше, чем алюминиевого.
- Стойкость к коррозии. На алюминии под воздействием влаги возникает оксидная пленка, которая ухудшает электропроводность. Место контакта постепенно начинает греться.
Алюминий
Казалось бы, решение должно быть в пользу меди. Однако ответ неоднозначен. В тех случаях, когда есть возможность полной замены проводки в доме или квартире, ее нужно менять на медную. Если рассматривать наружную сеть, где требуется кабель большого сечения, огромной длины, на первый план выходит цена. Алюминий значительно дешевле, поэтому его активно применяют при обустройстве трансформаторов, электродвигателей, электросетей поперечной площадью более 16 мм2.
Определившись с материалом, важно не забывать правило: алюминий и медь между собой «не дружат». Следовательно, что соединять их напрямую недопустимо
Место соединения можно выполнять посредством оцинкованных шайб, специальных клеммников.
Ошибки при выборе сечения проводов
Расчет сечения медных проводов и кабелей
Подсчитав нагрузку и определившись с материалом (медь), рассмотрим пример расчета сечения проводов для отдельных групп потребителей, на примере двухкомнатной квартиры.
Как известно, вся нагрузка делится на две группы: силовую и осветительную.
В нашем случае основной силовой нагрузкой будет розеточная группа, установленная на кухне и в ванной. Так как там устанавливается наиболее мощная техника (электрочайник, микроволновка, холодильник, бойлер, стиральная машина и т.п.).
Для этой розеточной группы выбираем провод сечением 2.5мм2. При условии, что силовая нагрузка будет разбросана по разным розеткам. Что это значит? Например, на кухне для подключения всей бытовой техники нужно 3-4 розетки подключенных медным проводом сечением 2.5 мм2 каждая.
Если вся техника подключается через одну единственную розетку, то сечения в 2.5 мм2 будет недостаточно, в этом случае нужно использовать провод сечением 4-6 мм2. В жилых комнатах для питания розеток можно использовать провод сечением 1.5 мм2, но окончательный выбор нужно принимать после соответствующих расчетов.
Питание всей осветительной нагрузки выполняется проводом сечением 1.5 мм2.
Необходимо понимать, что мощность на разных участках электропроводки будет разной, соответственно и сечение питающих проводов тоже разным. Наибольшее его значение будет на вводном участке квартиры, так как через него проходит вся нагрузка. Сечение вводного питающего провода выбирают 4 – 6 мм2.
При монтаже электропроводки применяют провода и кабели марки ПВС, ВВГнг, ППВ, АППВ.
Выбор сечения кабеля по мощности
Вот мы добрались и до сути нашей статьи. Однако всё, что было выше, упускать нельзя, а значит и мы умолчать не могли.
Если попытаться изложить мысль логично и по-простому, то через каждое условное сечение проводника может пройти ток определенной силы. Заключение это вполне логичное и теперь лишь осталось узнать эти соотношения и соотнести для разных диаметров провода, исходя из его типоряда.
Также нельзя умолчать, что здесь, при расчете сечения по току, в «игру вступает» и температура. Да, это новая составляющая – температура. Именно она способна повлиять на сечение. Как и почему, давайте разбираться.
Все мы знаем о броуновском движении. О постоянном смещении ионов в кристаллической решетке. Все это происходит во всех материалах, в том числе и в проводниках. Чем выше температура, тем больше будут эти колебания ионов внутри материала. А мы знаем, что ток — это направленное движение частиц.
Так вот, направленное движение частиц будет сталкиваться в кристаллической решетке с ионами, что приведет к повышению сопротивления для тока.
Чем выше температура, тем выше электрическое сопротивление проводника. Поэтому по умолчанию, сечение провода для определенного тока принимается при комнатной температуре, то есть при 18 градусах Цельсия. Именно при этой температуре приведены все справочные значения в таблицах, в том числе и наших.
Несмотря на то, что алюминиевые провода мы не рассматриваем в качестве проводов для электропроводки, по крайней мере, в квартире, тем не менее, они много где применяются. Скажем для проводки на улице. Именно поэтому мы также приведем значения зависимостей сечения и тока и для алюминиевых проводов.
Итак, для меди и алюминия будут следующие показатели зависимости сечения провода (кабеля) от тока (мощности). Смотрите таблицу.
Таблица проводников под допустимый максимальный ток для их использования в проводке:
С 2001 года алюминиевые провода для проводки в квартирах не применяются. (ПЭУ)
Да, здесь как заметил наш читатель, мы фактически не привели расчета, а лишь предоставили справочные данные, сведенные в таблицу, на основании этих расчетов. Но смеем вас замерить, что для расчетов необходимо перелопатить множество формул, и показателей. Начиная от температуры, удельного сопротивления, плотности тока и тому подобных.
Поэтому такие расчеты мы оставим для спецов. При этом необходимо заметить, что и они не являются окончательными, так как могут незначительно разнится, в зависимости от стандарта на материал и запаса провода по току, применяемого в разных странах.
А вот о чем мы еще хотели бы сказать, так это о переводе сечения провода в диаметр. Это необходимо, когда имеется провод, но по каким-то причинам маркировки на нем нет. В этом случае по диаметру провода можно вычислить сечения и наоборот из сечения диаметр.

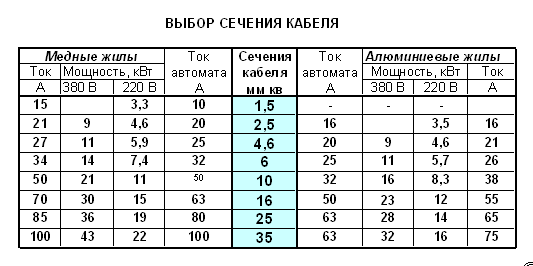

Выбор сечения кабеля
| Медные жилы | ||||
|---|---|---|---|---|
|
Сечение токопроводящей жилы, кв.мм |
Медные жилы, проводов и кабелей |
|||
|
Напряжение, 220 В |
Напряжение, 380 В |
|||
|
ток, А |
мощность, кВт |
ток, А |
мощность, кВт |
|
|
1,5 |
19 |
4,1 |
16 |
10,5 |
|
2,5 |
27 |
5,9 |
25 |
16,5 |
|
4 |
38 |
8,3 |
30 |
19,8 |
|
6 |
46 |
10,1 |
40 |
26,4 |
|
10 |
70 |
15,4 |
50 |
33 |
|
16 |
85 |
18,7 |
75 |
49,5 |
|
25 |
115 |
25,3 |
90 |
59,4 |
|
35 |
135 |
29,7 |
115 |
75,9 |
|
50 |
175 |
38,5 |
145 |
95,7 |
|
70 |
215 |
47,3 |
180 |
118,8 |
|
95 |
260 |
57,2 |
220 |
145,2 |
|
120 |
300 |
66 |
260 |
171,6 |
| Алюминивые жилы | ||||
|
Сечение токопро водящей жилы, кв.мм |
Алюминивые жилы, проводов и кабелей |
|||
|
Напряжение, 220 В |
Напряжение, 380 В |
|||
|
ток, А |
мощность, кВт |
ток, А |
мощность, кВт |
|
|
2,5 |
20 |
4,4 |
19 |
12,5 |
|
4 |
28 |
6,1 |
23 |
15,1 |
|
6 |
36 |
7,9 |
30 |
19,8 |
|
10 |
50 |
11 |
39 |
25,7 |
|
16 |
60 |
13,2 |
55 |
36,3 |
|
25 |
85 |
18,7 |
70 |
46,2 |
|
35 |
100 |
22 |
85 |
56,1 |
|
50 |
135 |
29,7 |
110 |
72,6 |
|
70 |
165 |
36,3 |
140 |
92,4 |
|
95 |
200 |
44 |
170 |
112,2 |
|
120 |
230 |
50,6 |
200 |
132 |
|
В расчете применялись: данные таблиц ПУЭ; формулы активной мощности для однофазной и трехфазной симметричной нагрузки |
Выбор сечения автомобильного провода
Для определения сечения проводника нам понадобятся:
максимальное потребление тока всего оборудования в автомобиле;
дистанция от монтируемого электрооборудования до аккумулятора
номинальное напряжение источника питания
Определив максимальную силу тока в цепи, вы можете выбрать соответствующее сечение из таблицы, но это возможно только в случаях с короткими электрическими цепями.
| Сечение провода, мм 2 | Сила допустимого тока (А) в зависимости от температуры окружающей среды, С | |||
| 20 | 30 | 50 | 80 | |
| 0,5 | 17,5 | 16,5 | 14 | 9,5 |
| 0,75 | 22,5 | 21,5 | 17,5 | 12,5 |
| 1 | 26,5 | 25 | 21,5 | 15 |
| 1,5 | 33,5 | 32 | 27 | 19 |
| 2,5 | 45,5 | 43,5 | 37,5 | 26 |
| 4 | 61,5 | 58,5 | 50 | 35,5 |
| 6 | 80,5 | 77 | 66 | 47 |

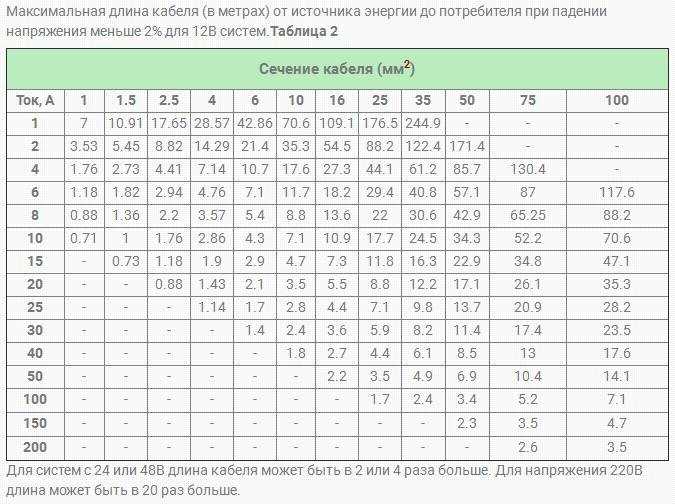

Табличные данные подобраны для аккумулятора 12в (допустимые потери напряжения не более 2%).
| Ток, А | Сечение кабеля, мм 2 | |||||||||||
| 1 | 1,5 | 2,5 | 4 | 6 | 10 | 16 | 25 | 35 | 50 | 75 | 100 | |
| 1 | 7 | 10,91 | 17,65 | 28,57 | 42,86 | 70,6 | 109,1 | 176,5 | 244,9 | — | — | — |
| 2 | 3,53 | 5,45 | 8,82 | 14,29 | 21,4 | 35,3 | 54,5 | 88,2 | 122,4 | 171,4 | — | — |
| 4 | 1,76 | 2,73 | 4,41 | 7,7,14 | 10,7 | 17,6 | 27,3 | 44,1 | 61,2 | 85,7 | 130,4 | — |
| 6 | 1,18 | 1,82 | 2,94 | 4,76 | 7,1 | 11,7 | 18,2 | 29,4 | 40,8 | 57,1 | 87 | 117,6 |
| 8 | 0,88 | 1,36 | 2,2 | 3,57 | 5,4 | 8,8 | 13,6 | 22 | 30,6 | 42,9 | 65,25 | 88,2 |
| 10 | 0,71 | 1 | 1,76 | 2,86 | 4,3 | 7,1 | 10,9 | 17,7 | 24,5 | 34,3 | 52,2 | 70,6 |
| 15 | — | 0,73 | 1,18 | 1,9 | 2,9 | 4,7 | 7,3 | 11,8 | 16,3 | 22,9 | 34,8 | 47,1 |
| 20 | — | — | 0,88 | 1,43 | 2,1 | 3,5 | 5,5 | 8,8 | 12,2 | 17,1 | 26,1 | 35,3 |
| 25 | — | — | — | 1,14 | 1,7 | 2,8 | 4,4 | 7,1 | 9,8 | 13,7 | 20,9 | 28,2 |
| 30 | — | — | — | — | 1,4 | 2,4 | 3,6 | 5,9 | 8,2 | 11,4 | 17,4 | 23,5 |
| 40 | — | — | — | — | — | 1,8 | 2,7 | 4,4 | 6,1 | 8,5 | 13 | 17,6 |
| 50 | — | — | — | — | — | — | 2,2 | 3,5 | 4,9 | 6,9 | 10,4 | 14,1 |
| 100 | — | — | — | — | — | — | — | 1,7 | 2,4 | 3,4 | 5,2 | 7,1 |
| 150 | — | — | — | — | — | — | — | — | — | 2,3 | 3,5 | 4,7 |
| 200 | — | — | — | — | — | — | — | — | — | — | 2,6 | 3,5 |
1.3.30
Сечение проводов ВЛ 35 кВ в сельской местности,
питающих понижающие подстанции 35/6 — 10 кВ с трансформаторами с регулированием
напряжения под нагрузкой, должно выбираться по экономической плотности тока.
Расчетную нагрузку при выборе сечений проводов рекомендуется принимать на
перспективу в 5 лет, считая от года ввода ВЛ в эксплуатацию. Для ВЛ 35 кВ,
предназначенных для резервирования в сетях 35 кВ в сельской местности, должны
применяться минимальные по длительно допустимому току сечения проводов, исходя
из обеспечения питания потребителей электроэнергии в послеаварийных и ремонтных
режимах.
Открытая и закрытая прокладка проводов

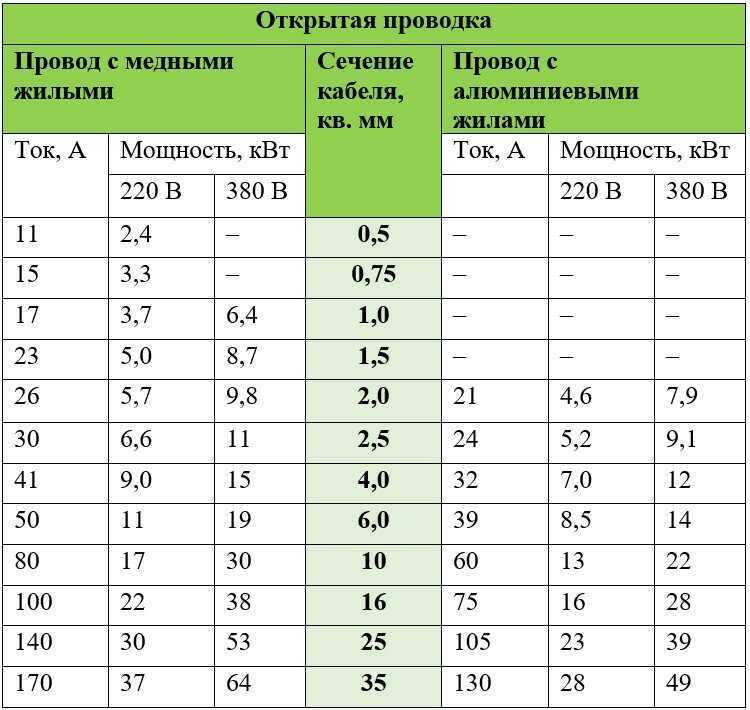

Как все мы знаем, при прохождении тока по проводнику он нагревается. Чем больше ток, тем больше тепла выделяется. Но, при прохождении одного и того же тока, по проводникам, с разным сечением, количество выделяемого тепла изменяется: чем меньше сечение, тем больше выделяется тепла.
В связи с этим, при открытой прокладке проводников его сечение может быть меньше — он быстрее остывает, так как тепло передается воздуху. При этом проводник быстрее остывает, изоляция не испортится. При закрытой прокладке ситуация хуже — медленнее отводится тепло. Потому для закрытой прокладке — в кабель каналах, трубах, в стене — рекомендуют брать кабель большего сечения.

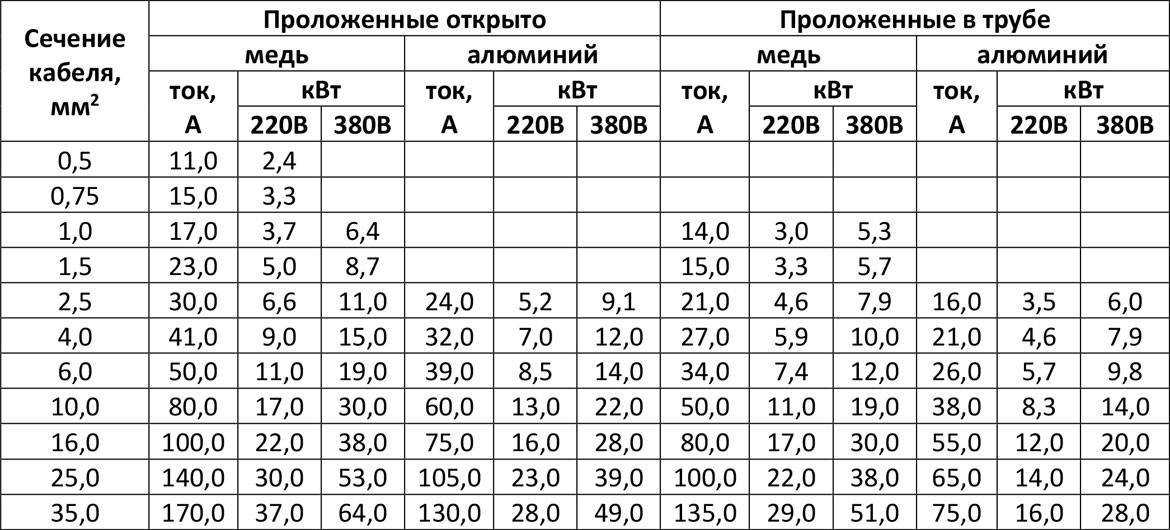

Выбор сечения кабеля с учетом типа его прокладки также можно провести при помощи таблицы. Принцип описывали раньше, ничего не изменяется. Просто учитывается еще один фактор.
Выбор сечения кабеля в зависимости от мощности и типа монтажа
Практические советы. Собираясь в магазин за кабелем, берите с собой штангенциркуль. Слишком часто заявленное сечение не соответствует действительности. Разница может составлять 30-40%, что очень много. Что это значит? Сгорание проводки со всеми вытекающими последствиями. Поэтому лучше прямо на месте проверить, действительно ли у этого кабеля необходимое сечение жилы (диаметры и соответствующие сечения кабеля указаны в таблице выше).
Параллельное соединение проводов электропроводки
Бывают безвыходные ситуации, когда срочно нужно проложить проводку, а провода требуемого сечения в наличии нет. В таком случае, если есть провод меньшего, чем необходимо, сечения, то можно проводку сделать из двух и более проводов, соединив их параллельно. Главное, чтобы сумма сечений каждого из них была не меньше расчетной.
Например, есть три провода сечением 2, 3 и 5 мм², а нужен по расчетам 10 мм². Соединяете их все параллельно, и проводка будет выдерживать ток до 50 ампер. Да Вы и сами многократно видели параллельное соединение большего количества тонких проводников для передачи больших токов. Например, для сварки используется ток до 150 А и для того, чтобы сварщик мог управлять электродом, нужен гибкий провод. Его и делают из сотен параллельно соединенных тонких медных проволочек.
В автомобиле аккумулятор к бортовой сети тоже подключают с помощью такого же гибкого многожильного провода, так как во время пуска двигателя стартер потребляет от аккумулятора ток до 100 А. А при установке и снятии аккумулятора необходимо провода отводить в сторону, то есть провод должен быть достаточно гибким.
Способ увеличения сечения электропровода путем параллельного соединения нескольких проводов разного диаметра можно использовать только в крайнем случае. При прокладке домашней электропроводки допустимо соединять параллельно только провода одинакового сечения, взятые из одной бухты.
Источники
- https://electric-220.ru/sechenie-provoda-kabelja-po-diametru-formula-tablica
- https://proprovoda.ru/provodka/provoda-i-kabelya/poperechnoe-sechenie-provodnika.html
- https://www.boncom.by/papers/raschet-secheniya-kabelya
- https://220.guru/electroprovodka/provoda-kabeli/kak-uznat-sechenie.html
Кабель и провод – в чём разница

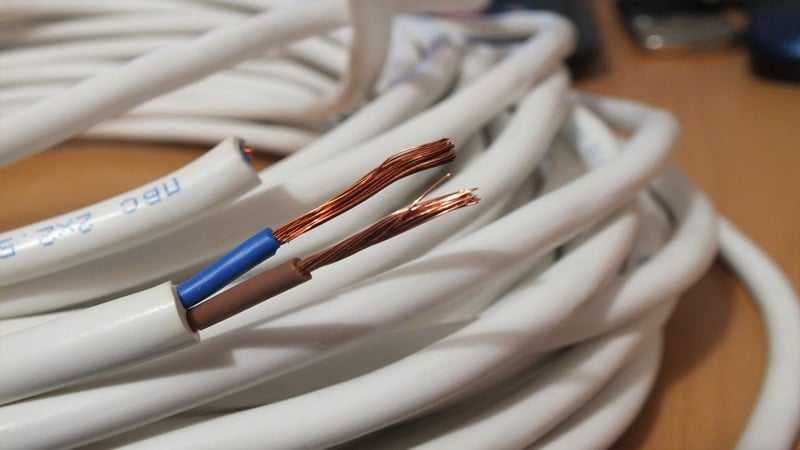

Основное различие между кабелем и проводом – количество жил
В большинстве случаев обыватель не видит разницы между кабелями и проводами и, к тому же, может подразумевать под этим какие-то токопроводящие элементы, возможные в его понимании. С этим иногда приходится сталкиваться, когда клиент заказывает услугу электрической разводки и подключения к ЛЭП – приходится потратить время, чтобы убедить его в необходимости покупки того или иного материала.
Под проводом подразумевается только одна токопроводящая жила в изоляции или без неё. Кроме того, это может быть, как моножила, так и многожильный провод (плотное переплетение множества тонких жилок). Кабель, естественно, состоит из нескольких проводов, каждый из которых изолирован, а все вместе они упакованы в резиновую или в поливинилхлоридную оболочку.
Примечание. В некоторых старых домах до сих пор можно встретить гупера провод или гупер, как его называют электрики. Это медный многожильный провод в бесшовной резиновой изоляции, покрытой сверху плетёной тканью с пропиткой антипиреном, для наружной проводки. В настоящее время снят с производства – резина пересыхает и изоляция рассыпается.
Кабели и провода одножильные или многожильные – чему отдать предпочтение
Одножильный (моно) и многожильный проводники
Современная промышленность производит электропроводки, как моно, так и многожильные и вам предстоит определиться с учётом определённых потребностей. Скажу сразу, что кабели с многожильными проводами лучше всего использовать для подключения электроприборов снаружи или удлинителей – они гибкие, так что запитанный агрегат можно перемещать с места на место, не опасаясь возникновения заломов. Одножильные проводки, как правило, укладывают в местах, где они не будут регулярно изгибаться, то есть, в жёстких и гофрированных кабель-каналах либо в штробах.
Такое разделение по месту назначения имеет довольно логичное основание с технической и технологической точки зрения. Дело в том, что виниловая изоляция очень плотно облегает одножильный проводник, но вот у многожильных, несмотря на все современные технологии производства, остаются полости, заполненные воздухом. Как вы понимаете, там присутствует кислород (O), который при взаимодействии с медью (Cu) образует окись CuO, что разрушает металл. Конечно, это процесс не быстрый и наиболее заметен на скрутках и клеммах.
Медь или алюминий – что выбрать
Скрутку из медной и алюминиевой жилы делать воспрещено
Те, кто успел пожить при СССР, будучи взрослыми, помнят, что все проводки для квартир и частных домов делали из алюминия, хотя застройщики официально использовали Al до 2001 года. Также об этом известно молодёжи, живущей в хрущёвках, сталинках и брежневках в наше время – если электропроводку не меняли, значит, там алюминий. И это вовсе не, потому что в стране не хватало меди, скорее наоборот, но алюминий дешевле и это ставилось во главу угла. Если учесть темпы строительства при Н. С. Хрущёва, то такая экономия была вполне оправданной – в многоэтажках того времени до сих пор живёт половина стран, входящих в состав Советского союза.
Медь с алюминием можно соединять только через колодки
Но на сегодняшний день реалии изменились и согласно ПУЭ пункт 7.1.34, предусмотрено исключительное применение меди, так что выбор очевиден, но… В некоторых ситуациях в старых домах приходится менять только часть проводки, следовательно, допускается использование алюминия. Но это вовсе необязательно, так как медь с алюминием можно соединять через колодки – окисления не будет.
Примечание. Если просто говорить о качестве материала, то у Cu срок эксплуатации гораздо больше, нежели у Al, так как последний со временем начинает крошиться, кроме того, паять алюминий достаточно сложно. Разница ещё в проводимой мощности – для Cu сечением 2,5 мм2 проводимость тока 25 A, а для Al сечением 2,5 мм только 19 А.
Выбор сечения медного провода электропроводки по силе тока
Величина электрического тока обозначается буквой «А» и измеряется в Амперах. При выборе действует простое правило, чем сечение провода больше, тем лучше, по этому округляют результат в большую сторону.
| Таблица для выбора сечения и диаметра медного провода в зависимости от силы тока | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Максимальный ток, А | 1,0 | 2,0 | 3,0 | 4,0 | 5,0 | 6,0 | 10,0 | 16,0 | 20,0 | 25,0 | 32,0 | 40,0 | 50,0 | 63,0 |
| Стандартное сечение, мм2 | 0,35 | 0,35 | 0,50 | 0,75 | 1,0 | 1,2 | 2,0 | 2,5 | 3,0 | 4,0 | 5,0 | 6,0 | 8,0 | 10,0 |
| Диаметр, мм | 0,67 | 0,67 | 0,80 | 0,98 | 1,1 | 1,2 | 1,6 | 1,8 | 2,0 | 2,3 | 2,5 | 2,7 | 3,2 | 3,6 |
Приведенные мною данные в таблице основаны на личном опыте и гарантируют надежную работу электропроводки при самых неблагоприятных условиях ее прокладки и эксплуатации. При выборе сечения провода по величине тока не имеет значение, переменный это ток или постоянный. Не имеют значения также величина и частота напряжения в электропроводке, это может быть бортовая сеть автомобиля постоянного тока на 12 В или 24 В, летательного аппарата на 115 В частотой 400 Гц, электропроводка 220 В или 380 В частотой 50 Гц, высоковольтная линия электропередачи на 10000 В.
Если неизвестен ток потребления электроприбором, но известны напряжение питания и мощность, то рассчитать ток можно с помощью приведенного ниже онлайн калькулятора.
| Онлайн калькулятор для определения силы тока по потребляемой мощности | |
|---|---|
| Потребляемая мощность, Вт: | |
| Напряжение питания, В: | |
Следует отметить, что на частотах более 100 Гц в проводах при протекании электрического тока начинает проявляться скин-эффект, заключающийся в том, что с увеличением частоты ток начинает «прижиматься» к внешней поверхности провода и фактическое сечение провода уменьшается. Поэтому выбор сечения провода для высокочастотных цепей выполняется по другим законам.
Расчет сечения провода
Начнем не с таблицы, а с расчета. То есть, каждый человек, не имея под рукой интернет, где в свободном доступе ПУЭ с таблицами имеется, может самостоятельно определить сечение кабеля по току. Для этого потребуется штангенциркуль и формула.
Если рассмотреть сечение кабеля, то это круг с определенным диаметром.
Существует формула площади круга: S= 3,14*D²/4, где 3,14 – это Архимедово число, «D» — диаметр измеренной жилы. Формулу можно упростить: S=0,785*D².
Если провод состоит из нескольких жил, то замеряется диаметр каждой, вычисляется площадь, затем все показатели суммируются. А как вычислить сечение кабеля, если каждая его жила состоит из нескольких тоненьких проводков?
Процесс немного усложняется, но не сильно. Для этого придется подсчитать количество проводков в одной жиле, измерить диаметр одного проводка, вычислить его площадь по описанной формуле и умножить данный показатель на количество проводков. Это и будет сечение одной жилы. Теперь необходимо это значение умножить на количество жил.
Если нет желания считать проводки и измерять их размеры, надо просто замерить диаметр одной жилы, состоящий из нескольких проводов. Снимать размеры надо аккуратно, чтобы не смять жилу
Обратите внимание, что этот диаметр не является точным, потому что между проводками остается пространство
Соотношение тока и сечения
Чтобы понять, как работает электрический кабель, необходимо вспомнить обычную водопроводную трубу. Чем больше ее диаметр, тем больше воды через нее будет проходить. То же самое и с проводами.
Чем больше их площадь, тем большей силы ток, через них пройдет, тем большую нагрузку такой провод выдерживает. При этом кабель не будет перегреваться, что является самым важным требованием правил пожарной безопасности.
Поэтому связка сечение – ток является основным критерием, который используется в подборе электрических проводов в разводке. Поэтому вам необходимо сначала разобраться, сколько бытовых приборов и какой общей мощности будет подключены к каждому шлейфу.
| Сечение жилы провода, мм2 | Медные жилы | Алюминиевые жилы | ||
|---|---|---|---|---|
| Ток, А | Мощность, Вт | Ток, А | Мощность, Вт | |
| 0.5 | 6 | 1300 | ||
| 0.75 | 10 | 2200 | ||
| 1 | 14 | 3100 | ||
| 1.5 | 15 | 3300 | 10 | 2200 |
| 2 | 19 | 4200 | 14 | 3100 |
| 2.5 | 21 | 4600 | 16 | 3500 |
| 4 | 27 | 5900 | 21 | 4600 |
| 6 | 34 | 7500 | 26 | 5700 |
| 10 | 50 | 11000 | 38 | 8400 |
| 16 | 80 | 17600 | 55 | 12100 |
| 25 | 100 | 22000 | 65 | 14300 |
К примеру, на кухне обязательно устанавливается холодильник, микроволновка, кофемолка и кофеварка, электрочайник иногда посудомоечная машина. То есть, все эти прибору могут в один момент быть включены одновременно. Поэтому в расчетах и используется суммарная мощность помещения.
Узнать потребляемую мощность каждого прибора можно из паспорта изделия или на бирке.
- Для примера обозначим некоторые из них:
- Чайник – 1-2 кВт.
- Микроволновка и мясорубка 1,5-2,2 кВт.
- Кофемолка и кофеварка – 0,5-1,5 кВт.
- Холодильник 0,8 кВт.
Узнав мощность, которая будет действовать на проводку, можно подобрать ее сечение из таблицы. Не будем рассматривать все показатели данной таблицы, покажем те, которые преобладают в быту.
Как рассчитать сечения кабеля по мощности
При достаточном значении сечения кабеля электрический ток будет проходить до потребителя, не вызывая нагрева. Почему происходит нагрев? Постараемся объяснить максимально доступно. К примеру, в розетку включён чайник потребляемой мощностью 2 киловатта, но идущий к розетке провод может передать для него ток мощностью только 1 киловатт. Пропускная способность кабеля связана с сопротивлением проводника — чем оно больше, тем меньший ток может передаваться по проводу. В результате высокого сопротивления в проводке и происходит нагрев кабеля, постепенно разрушающий изоляцию.
При соответствующем сечении электрический ток доходит до потребителя в полном объёме, и нагревание провода не происходит. Поэтому, проектируя электропроводку, следует учитывать потребляемую мощность каждого электрического прибора. Это значение можно узнать из технического паспорта на электроприбор или из наклеенной на нём этикетки. Суммируя максимальные значения и используя нехитрую формулу:
и получаем значение общей силы тока.
Pn обозначает указанную в паспорте мощность электроприбора, 220 — номинальный вольтаж.
Для трехфазной системы (380 В) формула выглядит так:
Полученное значение I измеряется в Амперах, и на основании него и подбирается соответствующее сечение кабеля.
Известно, что пропускная способность медного кабеля составляет 10 А/мм, для алюминиевого кабеля значение пропускной способности составляет 8 А/мм.
Для того чтоб рассчитать сечение кабеля нужно величину тока разделить на 8 или 10, в зависимости от вида кабеля. Полученный результат и будет размером сечения кабеля.
Например рассчитаем величину сечения кабеля для подключения стиральной машины, потребляемая мощность которой составляет 2400 Вт.
I=2400 Вт/220 В=10,91 А, округлив получаем 11 А.
Дальше, чтоб увеличить запас прочности, согласно правилу «пяти ампер» к полученному значению силы тока нужно прибавить еще 5 А:
11 А+5 А=16 А.
Если учитывать, что в квартирах используют трехжильные кабеля и посмотреть по таблице, то к 16 А близкое значение 19 А, поэтому для установки стиральной машины потребуется провод, сечение которого не меньше 2 мм².
Таблица сечения кабеля относительно величины силы тока
Сечение токо-прово-дящей жилы(мм2) Ток(А), для проводов, проложенных
| Откры- то | в одной трубе | |||||
| двух одно- жильных | трех одно- жильных | четырех одно- жильных | одного двух- жильного | одного трех- жильного | ||
| 0,5 | 11 | — | — | — | — | — |
| 0,75 | 15 | — | — | — | — | — |
| 1 | 17 | 16 | 15 | 14 | 15 | 14 |
| 1,2 | 20 | 18 | 16 | 15 | 16 | 14,5 |
| 1,5 | 23 | 19 | 17 | 16 | 18 | 15 |
| 2 | 26 | 24 | 22 | 20 | 23 | 19 |
| 2,5 | 30 | 27 | 25 | 25 | 25 | 21 |
| 3 | 34 | 32 | 28 | 26 | 28 | 24 |
| 4 | 41 | 38 | 35 | 30 | 32 | 27 |
| 5 | 46 | 42 | 39 | 34 | 37 | 31 |
| 6 | 50 | 46 | 42 | 40 | 40 | 34 |
| 8 | 62 | 54 | 51 | 46 | 48 | 43 |
| 10 | 80 | 70 | 60 | 50 | 55 | 50 |
| 16 | 100 | 85 | 80 | 75 | 80 | 70 |
| 25 | 140 | 115 | 100 | 90 | 100 | 85 |
| 35 | 170 | 135 | 125 | 115 | 125 | 100 |
| 50 | 215 | 185 | 170 | 150 | 160 | 135 |
| 70 | 270 | 225 | 210 | 185 | 195 | 175 |
| 95 | 330 | 275 | 255 | 225 | 245 | 215 |
| 120 | 385 | 315 | 290 | 260 | 295 | 250 |
| 150 | 440 | 360 | 330 | — | — | — |
| 185 | 510 | — | — | — | — | — |
| 240 | 605 | — | — | — | — | — |
| 300 | 695 | — | — | — | — | — |
| 400 | 830 | — | — | — | — | — |
Что такое УЗО в электрике: разновидности, принцип работы Подключение двухклавишного выключателя: схемы, советы, инструкция
Как определить сечение провода по мощности – таблицы и расчеты
Провода и кабели
Популярное сегодня галогенное освещение требует наличия напряжения в 12В. Поэтому в разводку обязательно устанавливается трансформатор. Но странное получается дело, когда домашние мастера в качестве электрического провода берут любые куски этого материала, так сказать, те, которые попали под руку. Чаще всего почему-то сечением 1,5 мм², при этом жалуются на то, что проводка начинает греться, а лампы горят не так ярко. Их ошибка состоит в том, что было неправильно выбрано сечение провода по мощности (таблицу можно такого сравнения найти в свободном доступе в интернете).
Итак, начнем с того, что напряжение 12 В на самом деле безопасное, и человек его не ощущает. Но давайте смотреть на электрические сети не как на провод, по которому подается определенное напряжение, а как на проводку, по которой течет ток с определенной силой. Так вот в контуре к галогенному освещению могут поступать токи большой величины. А, как всем известно, по закону Ома сила тока зависит от мощности потребления и напряжения в цепи. К тому же зависимость по току от напряжения обратнопропорциональная. То есть, чем оно больше, тем безопаснее.
1.3.29
При пользовании табл. 1.3.36 необходимо
руководствоваться следующим (см. также 1.3.27):
1. При максимуме нагрузки в ночное время экономическая
плотность тока увеличивается на 40%.
2. Для изолированных проводников сечением 16 мм и менее экономическая
плотность тока увеличивается на 40%.
3. Для линий одинакового сечения с ответвляющимися нагрузками
экономическая плотность тока в начале линии может быть увеличена в раз, причем определяется из
выражения
,
где — нагрузки отдельных участков линии; — длины отдельных
участков линии; —
полная длина линии.
4. При выборе сечений проводников для питания однотипных,
взаиморезервируемых электроприемников (например, насосов водоснабжения,
преобразовательных агрегатов и т. д.), из которых одновременно находятся в работе,
экономическая плотность тока может быть увеличена против значений, приведенных
в табл. 1.3.36, в раз,
где равно:
.
Расчет кабеля по мощности
Перед тем, как перейти непосредственно к вычислениям, потребуется собрать данные об эксплуатируемых и планируемых к установке электроприборах. Потребляемую ими мощность можно найти в техническом паспорте, посмотреть на корпусе. Если производитель техники Россия, Беларусь, Украина, ее проставляют в кВт. На технике из Европы, Азии, Америки обозначают TOT (иногда TOT MAX), измеряют в W.
Если техника новая, то проблем с поиском нужной информации обычно не возникает. Узнать данные о приборах, которые еще не куплены или информация утеряна, можно, воспользовавшись среднестатистическими данными. Иногда возникает проблема с тем, что производитель дает несколько величин. Лучше опираться на большее значение. Возможно, это несколько завысит итоговый результат. Утешением может служить тот факт, что трасса большой толщины меньше греется, значит, прослужит дольше.
Толщина провода подбирается по-разному: при помощи онлайн-калькулятора, рассчитывается по формулам. Проще всего сделать это поможет таблица сечения. С ее помощью можно подобрать сечение медного провода по имеющимся показателям, затем сделать все аналогично для алюминиевых жил. При этом нужно учитывать напряжение, которое подается в сеть.
Пример расчета кабеля по мощности
Разберемся на примере. Пусть суммарная мощность электроприборов составит 3,7 кВт, предполагается подключение к однофазной сети (220 В). Порядок определения:
- Находим в таблице материал.
- В соответствующей колонке подбираем число, которое максимально соответствует искомому. Если нужно, округляем до ближайшего большего.
- Опираясь на полученный результат, выписываем сечение, диаметр проводника, соответствующий ему ток.
Результат для данных из примера: медный кабель толщиной 2 мм2, сила тока – 19 А. Если рассмотреть вариант с алюминиевой жилой, при тех же исходных данных получим поперечную площадь 4 мм2, силу тока – 21 А.
Расчет сечения по току и мощности
Аналогичный расчет можно провести, чтобы подобрать сечение провода по току и мощности. Для этого потребуются данные о потребляемом токе. Его можно отыскать в паспорте прибора, на его корпусе или рассчитать: I=P/220 (или 380). Рассчитывая вводный кабель, рекомендуется умножить результат на коэффициент запаса 1,5-2. Подобрать его материал поможет простой совет: передать нагрузку до 15 кВт помогут медные провода, больше – алюминиевые.
Собираясь за кабелем, нужно взять с собой штангенциркуль: указанные производителем параметры зачастую не соответствуют действительности.
Кроме расчета по мощности и току протяженные сети требуют учитывать потери, которые происходят по длине. Их появление характерно на участках, соединяющих дом с линией электропередач. Такие подсчеты обычно выполняют энергоснабжающие организации, для подстраховки можно сделать их самостоятельно. Потребуется узнать выделенную на дом мощность, измерить расстояние, затем подобрать сечение по соответствующей таблице.
