Применение, технические характеристики и монтаж провода ркгм

Производители

Рассматриваются предприятия, которые представляют на отечественном рынке термостойкий провод РКГМ высокого качества:

• «Камкабель»;
• «Уралкабель»;
• «Рыбинсккабель»;
• «Новомосковский» кабельный завод.

Провода РКГМ производятся с учётом всех международных параметров, которые требуют технические условия на кабельную продукцию. Если есть необходимость в замене изделия, эту марку изделия можно заменить на другой подходящий по техническим параметрам провод.

Предприятие «Камкабель»

«Камкабель»

Компания выпускает провода, которые предназначены для выводных концов обмоток температурного класса «Н» (+180°С) электрических машин и аппаратов на переменное напряжение до 660 В частой до 400 Гц, при отсутствии воздействия агрессивных сред и масел.

Жаростойкий провод предназначен для эксплуатации во всех макроклиматических районах на суше, кроме регионов с очень холодным климатом. Провода выдерживают не менее 10 циклов изгибов вокруг цилиндра, равному двукратному диаметру провода. Провода устойчивы к воздействию пониженного атмосферного давления до 1,3×102 Па (1 мм рт.ст.) и повышенного атмосферного давления до 29,4×104 Па (3 кгс/см2). Провода устойчивы к воздействию вибрации и механическим ударам, плесневых грибов. Срок службы изделий — не менее 8 лет.

АО «Уралкабель»

«Уралкабель»

Имея в собственности современное технологическое оборудование, ЗАО «Уралкабель» выпускает кабельную продукцию для различных отраслей народного хозяйства. Основными потребителями продукции являются предприятия металлургического, нефтегазодобывающего, энергетического комплексов, автомобильной, авиационной, строительной промышленности, Министерство обороны, Федеральное агентство по атомной энергии, структурные подразделения ОАО «Российских железных дорог».

«Рыбинсккабель» — особенности предприятия

«Рыбинсккабель»

Завод основан в 1949 году для обеспечения потребностей автотракторной отрасли. Находясь в центре промышленной зоны, «Рыбинский кабельный завод» быстро превратился в крупное предприятие, основным направлением которого стало производство кабеля и провода для изделий гражданского и оборонного назначения. В 1989 году на промышленной площадке завода создан аналог совместного российско-австрийского предприятия «Волмаг» выпускающее эмальпровод. Сегодня «Рыбинский кабельный завод» выпускает более 16 000 маркоразмеров кабеля и провода.

ООО «Новомосковский» кабельный завод

ООО «Новомосковский Кабельный Завод» основан на базе бывшего опытного завода Всесоюзного научно-исследовательского проектно-конструкторского института кабельной промышленности (ВНИИКП) в г. Ереване, где впервые в начале 70-х годов внедрили в производство термостойкие провода на основе кремнийорганических силиконов. С тех пор предприятие накапливало опыт по производству высоконадежных проводов с многослойной изоляцией на основе кремнийорганических и фторкремний-органических резин класса нагревостойкости F и H, что также стало основным приоритетным направлением развития.

В завершение следует отметить, что сегодня на рынке кабельной продукции существует множество подделок, особенно китайского производства. Поэтому не стоит гнаться за дешевым кабелем, так как он не сможет обеспечить качественную изоляцию, жилы его могут быть снаружи похожими на медные, однако на практике может оказаться, что эти жилы алюминиевые, с омеднением. Такие изделия имеют значительно большее сопротивление.

Применение

Провод РКГМ может использоваться для:

• создания линейной части внутренних и наружных электрических сетей общего назначения местностей средней полосы России, других областей умеренного климата;
• реализации производственных, домашних систем освещения;
• формирования обмоток различных электрических машин и механизмов;
• построения сетей на различных химических производствах;
• создания электрических сетей, эксплуатируемых при повышенной влажности с высокими рисками образования грибков и плесени.

Провод РКГМ устойчив к повышенной температуре, за счет чего хорошо подходит для проводки в банях с любым видом пара частных домов, коттеджей. Без ограничений допустим для использования в ванных комнатах городских квартир, где выполняет функции термостойкого провода. С учетом отсутствия мощных потребителей электрической энергии наиболее востребованными там являются типовые для домашних применений сечения жилы 1,5 и 2,5 мм2.

Монтаж может производиться по открытой и скрытой схеме. Открытая прокладка проводом РКГМ привлекательна с дизайнерской точки зрения, т.к. фактура упрочняющей оплетки позволяет стилизовать готовую проводку под старину. Во всех прочих случаях с учетом относительно невысокой механической прочности рекомендуется обеспечить дополнительную защиту, выполняемую обычными для электротехники способами. Пример показан на рисунке 4.

Рис. 4. Пример открытой трубной разводки электрических проводов в бане

Рекомендации при монтаже

При устройстве скрытой проводки в деревянном доме обязательно все соединения делают в металлических монтажных коробках

Чтобы проводник качественно и надежно функционировал в течение заявленного срока, нужно соблюдать требования эксплуатации. При укладке учитывают следующие правила:

• Поворачивать кабельную линию можно только под прямым углом.
• Возможна вертикальная и горизонтальная прокладка.
• Нежелательно допускать пересечение кабелей.
• Оптимальное расстояние между кабелем и нагревательной трубой 3 см и более.
• Расстояние до окон или дверей не меньше 10 см.

Монтаж возможен как открытым, так и скрытым способом. При открытой установке провода могут укладываться в каналы, гофротрубы, жесткие каркасные трубы, металлические рукава с оплеткой. Закрытая проводка является более сложной. Мастер обязан соблюдать все требования и рекомендации, которые регламентированы техническими условиями. Возможна и воздушная прокладка проводников. Она подходит для подвесных потолков и под половым покрытием.

https://youtube.com/watch?v=7VLOYtTFxfI

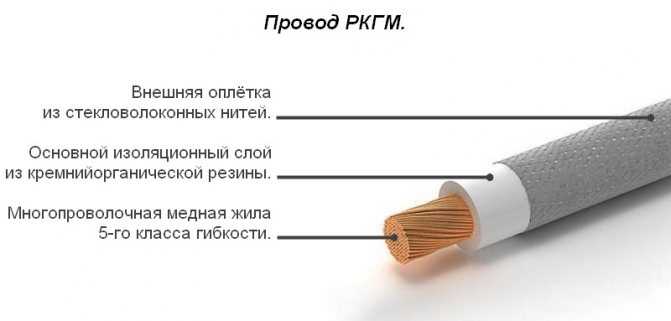

Структура провода РКГМ

Для повышения стойкости к многократным изгибам и возможного уменьшения радиуса поворотов при прокладке проводник создан из скрученных медных проволок. Основные защитные (изоляционные) функции обеспечивает слой резины. Оплетка из стекловолоконных нитей не повреждается высокой температурой и достаточно сильными механическими воздействиями.

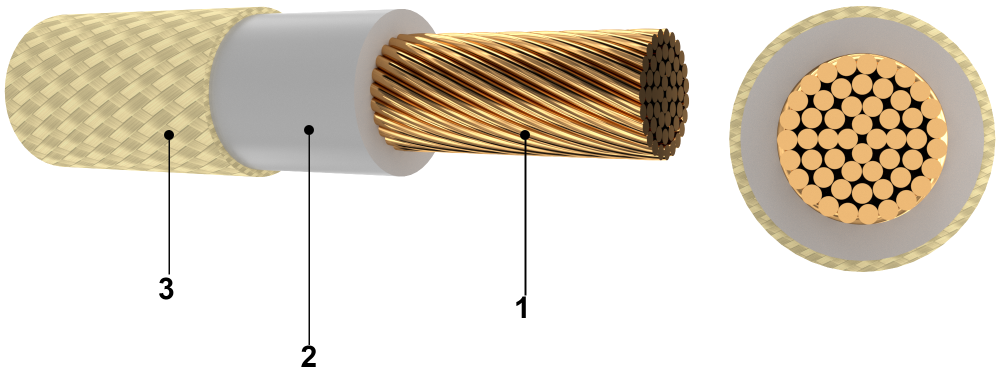

Конструкция кабеля

Изоляция жилы

Провод заземления

Для создания основной оболочки применяют резину. Кроме хороших изоляционных параметров, материал обладает демпфирующими свойствами. Эта особенность объясняет устойчивость к ударным нагрузкам, сохранение целостности слоя при сильном внешнем давлении. Точное дозирование кремниевых добавок увеличивают прочность, но не ухудшает гибкость изделия. Одновременно обеспечивается сохранение надежной изоляции при значительном повышении температуры. Некоторые обычные сорта резины начинают проводить ток при + 125°C.

Оболочка

Внешняя защита создана из стекловолоконных нитей. Плотную оплетку пропитывают специальным лаком, устойчивым к высоким температурам. Провод термостойкий ркгм способен сохранять функциональность при +850°C и более. В процессе эксплуатации рекомендуется не превышать диапазон, установленный производителем в сопроводительной документации. Однако нужно отметить, что некоторые модификации продукции этой категории успешно проходят испытания по соответствию данного параметра классификации изделий спецназначения – ОКП 35 5115 0100.

К сведению. Между оболочками не устанавливают промежуточные слои. Дополнительное усиление броневыми пластинами либо иное техническими условиями не предусмотрено.

Масса и диаметр

Для перевозки, хранения и решения иных практических задач пригодятся сведения о весе и габаритах изделия. Как правило, продукция предлагается в бухтах. В отдельных магазинах можно приобрести определенное количество провода в метрах погонных.

Массогабаритные параметры

Характеристики	Значения
Сечение проводника, мм кв.	0,75	1	2,5	6	10
Внешний диаметр, мм	3,5	3,6	4,6	6,4	7,5
Масса изделия, кг на километр	18,5	21	41,8	86	128

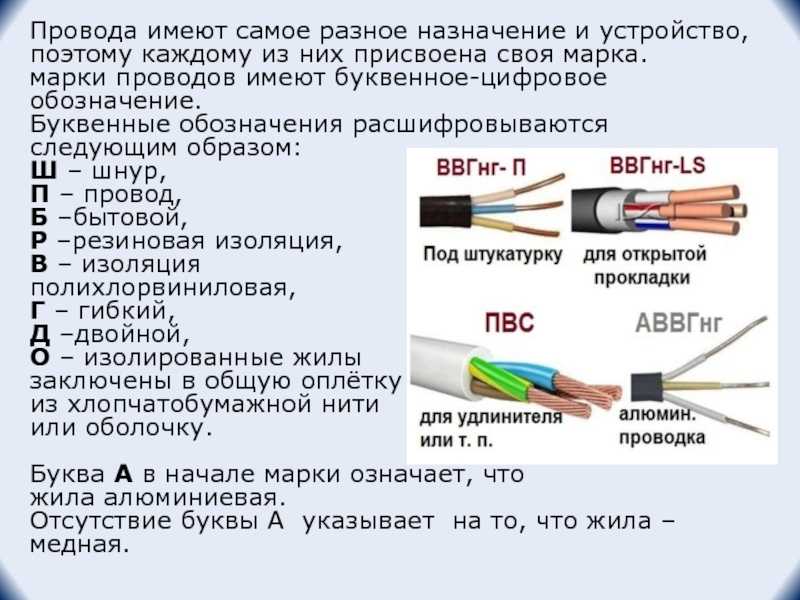

Маркировка: расшифровка символов

1. Первая маркировочная буква – А. Она обозначает, что токопроводящий элемент изготовлен из алюминия. Отсутствие этого символа означает – токоведущая жила выполнена из меди. Медь, в отличии от алюминия обладает лучшей электропроводимостью и механическими свойствами.
2. Второй символ – Р. Показывает вид изоляции. Р – резиновый обвод.
3. Третий – К. Характеристики резиновой защиты, К – кремнийорганическая (силиконовая). Этот пункт один из самых главных при выборе типа кабеля.
4. Символ Г. Показатель гибкости кабеля. Классы гибкости указываются в нормативных документах на данный тип провода.

Изображения поперечных сечений кабелей РКГМ, по 6 их основным классам

1. Последний буквенный символ – М. Этот символ показывает на дополнительную оплетку. Буква М – стекловолоконный обвод.
2. После буквенных обозначений прописываются цифровые символы. Цифра в конце маркировки – сечение электропровода. (пример: РКГМ 25 – токопроводящая единица с поперечным сечением 25 квадратных миллиметров).

Расшифровка и структура провода

Начнем наш разговор с разбора аббревиатуры названия провода и его структуры. Это позволит нам в дальнейшем понимать, с чем связаны те или иные характеристики проводника.

Что означает ПВКВ?

В качестве примера давайте разберем провод ПВКВ 4. Каждая буква в этой аббревиатуре обозначает определенное свойство, которое влияет на его свойства.

Сечение ПВКВ

• Первая буква может быть «А». Она означает, что провод изготовлен из алюминия. В нашем случае ее нет, что говорит нам о том, что провод изготовлен из меди.
• Вторая буква «П». Она определяет тип изделия, когда перед нами именно провод, а не «Ш» — шнур или «К» — кабель.
• Третья буква «В». Она обозначает тип изоляции. В нашем случае, это поливинилхлорид или как его еще называют, винил. Это достаточно эластичный материал со стабильными диэлектрическими свойствами.

Свойства кремнийорганической резины

• Четвертая буква «К». Она говорит нам о наличии второго слоя изоляции. Это кремнийорганическая резина. Этот материал значительно более устойчив к температурным воздействиям, что выводит наш провод на совершенно иной уровень.
• И наконец буква «В». Она указывает на назначение кабеля – выводной. То есть, производитель рекомендует использовать его в качестве выводов электрических машин. Именно поэтому в начале нашей статьи мы сказали, что используется этот провод достаточно широко, но в электрических сетях встретить его практически невозможно.
• Ну и последнее значение в аббревиатуре — это цифра. Она указывает нам на сечение провода в мм2.

Строение провода

Теперь давайте разберем, как устроен данный проводник, и в качестве примера возьмем все тот же ПВКВ 4 провод.

Классы гибкости	Начнем наш разбор с токоведущей части. Как мы уже говорили выполнена она из меди. Но важным тут является и тот аспект, что провод относится к четвёртому классу по гибкости. Всего существует 6 классов гибкости. Первый класс — это наименее гибкие проводники. Сечением до 16 мм2 они обычно выполняются одной проволокой. А вот шестой класс, это наиболее гибкие проводники, которые обычно называют шнурами.
Нормы диаметра жил отдельных проволок проводов 4 класса гибкости	Четвертый класс много это или мало? Для ответа на этот вопрос давайте разберемся, от чего зависит гибкость провода. Во-первых, это количество проволок которые скручены между собой и образуют нормируемое сечение. А во-вторых, это диаметр этих проволок. Чем он меньше, тем гибче проводник. Эти два понятия связаны между собой.
Нормы диаметра жил отдельных проволок в изделиях 6 класса гибкости	Для четвертого класса максимально допустимый диаметр для проводов с номинальным сечением в 4 мм2, согласно ГОСТ 22483 – 2012 должен составлять 0,53 мм. Для сравнения: этот же диаметр у проводов шестого класса должен не превышать 0,16 мм, а у третьего — 0,87 мм.
Слои изоляции ПВКВ	Как мы помним из расшифровки, нашу токоведущую часть покрывает слой изоляции из винила. Его толщина так же зависит от сечения проводника. Так, для провода сечением в 1 мм2 толщина винилового слоя изоляции составит 0,6 мм. А для провода с сечением в 95 мм2, эта толщина уже будет равняться 1,6 мм.
Толщина изоляции провода ПВКВ	Виниловая оболочка покрывается слоем кремнийорганической резины. Как говорит инструкция, этот слой так же напрямую зависит от сечения проводника. Так, для проводника сечением в 1 мм2 он составит 0,2 мм, а для провода в 95 мм2 – 0,3 мм. Как видите, разница не очень большая, и границей в их разделении является сечение в 10 мм2.
Ряд сечений провода ПВКВ	На этом со структурой провода в общем-то окончено, но тут хотелось бы добавить несколько слов о возможных сечениях провода. Он выпускается согласно нормируемого ряда сечением от 0,5 мм2 до 150 мм2.

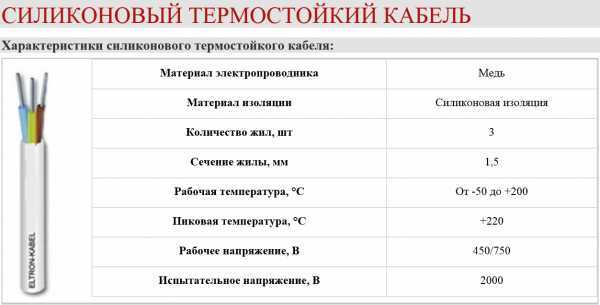

Технические характеристики кабеля РКГМ

Провод СИП 3

Чтобы обеспечить надежность сети, необходимо знать расчетные параметры источника питания и подключаемых нагрузок. Пригодятся сведения о монтажных и эксплуатационных ограничениях. Для кабеля ркгм технические характеристики представлены в следующем перечне:

• максимальное напряжение – 660 или 1000 В (переменный или постоянный ток, соответственно);
• допустимая частота – не более 400 Гц;
• токопроводящая жила – медная многопроволочная с поперечным сечением от 0,7 до 120 мм кв.;
• температура воздуха при выполнении монтажных операций – от -15°C до +60°C;
• температурный диапазон в рабочем режиме – от -65°C до +185°C;
• разрешенное минимальное/ максимальное давление – 140/ 290 кПа;
• функциональность изделия сохраняется при вибрации, в условиях повышенной влажности (до 100%);
• целостность защитных оболочек обеспечивается при оборачивании до 15 раз вокруг объекта с радиусом изгиба 2 диаметра кабеля;
• минимальный срок службы (нормативный) – 8 лет.

Расшифровка и структура провода РКГМ

Для того чтобы определиться с основными характеристиками провода, давайте разберемся, а из чего же собственно он состоит. В этом нам помогут аббревиатура его названия, а также краткий обзор его структуры.

Расшифровка РКГМ

Прежде всего, давайте разберемся с его аббревиатурой. Ведь только одно это уже скажет немало знающему человеку о характеристиках провода.

Расшифровка аббревиатуры проводов РКГМ

Итак:

• Первой буквой в обозначении любого провода должна быть «А». Это означает, что токопроводящая часть провода изготовлена из алюминия. Если этой буквы нет, как в нашем случае, то это значит, что токопроводящая часть изготовлена из меди. А это уже хорошо, так как медь обладает более высокими параметрами электропроводности и лучшими механическими характеристиками.
• Вторая буква у нас Р. Она указывает на тип изоляции провода. В нашем случае — это резиновая изоляция.
• Третья буква «К» указывает на особенности резины, применяемой для изоляции. «К» обозначает кремнийорганическая. Иногда ее еще называют силиконовой резиной. Именно эта особенность резины и придает ей многие положительные качества.

Класс гибкости провода

• Следующая буква «Г» указывает на гибкость провода. Как говорит инструкция, провод можно называть гибким, если он принадлежит как минимум к четвертому классу гибкости. Согласно ГОСТ 22483-77 всего таких классов 6 — и чем выше класс, тем выше гибкость провода.
• Последней буквой в обозначении является «М». Она говорит нам о дополнительной оплетке провода, которая в нашем случае выполнена из стекловолокна. Для придания ему более качественных характеристик, стекловолокно дополнительно пропитывают лаком и эмалью.

Таблица сечений проводов РКГМ

После буквенной маркировки, обычно указывается цифра. Она обозначает сечение изделия. Например, РКГМ 25 — провод с сечением в 25 мм2. Вообще, данный тип провода выпускается с номиналами от 0,75 мм2 до 120 мм2, и производится только одножильным.

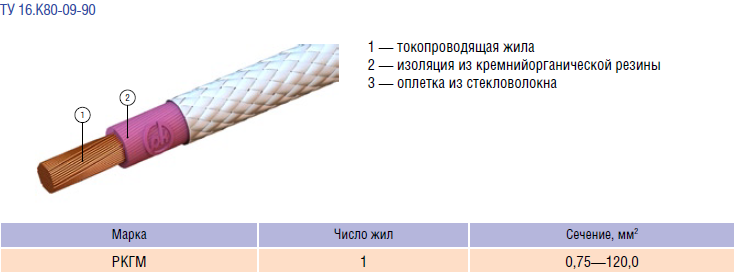

Структура провода РКГМ

Еще больше о характеристиках провода мы сможем понять, если подробно разберем его структуру и материалы, используемые для его создания. Тем более что для данного провода применяются не совсем стандартные материалы.

Итак:

• Для любого провода в первую очередь важны его электрические качества в плане проводимости электрического тока. Как мы уже выяснили выше, РКГМ провод выполнен из меди. И он имеет не менее чем четвертый класс гибкости. А что это значит?
• Класс гибкости четыре обозначает, что токоведущая часть представляет собой не единое целое, а скручена из отдельных проволок. Такая конструкция позволяет проводу многократно изгибаться без потери своих механических и электрических свойств.
• Кроме того, понятно, что чем большее количество проволок свито в один провод при одинаковом сечении, тем более подвижной будет токоведущая жила.

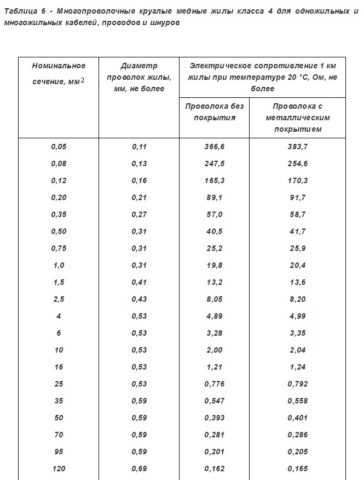

Нормы минимального сечения отдельных проволок для проводов РКГМ

• Именно поэтому ГОСТ нормирует минимальный диаметр каждой отдельной проволоки в проводе разного сечения. Например, возьмем РКГМ 1,5 — провод с классом гибкости 4. Для него диаметр каждой отдельной проволоки должен быть не выше 0,41 мм. А для провода сечением в 10 мм2, этот норматив уже будет 0,53 мм.
• Но данное правило применимо для всех гибких проводов. Далеко не все из них имеют резиновую кремнийорганическую изоляцию. В ней-то и кроется главная особенность провода. Такая изоляция не проводит электрический ток даже при температуре в 200⁰С. Для сравнения: обычная резина становится проводником уже при 120-150⁰С.

На фото: пример использования РКГМ для выводов двигателей

Еще одним положительным моментом является то, что при горении, которое наступает только при температуре в 600-700⁰С, такая изоляция не выделяет токсичных веществ. И даже если изоляция сгорит, то оставшийся на проводе диоксид кремния может выполнять роль диэлектрика как на видео.

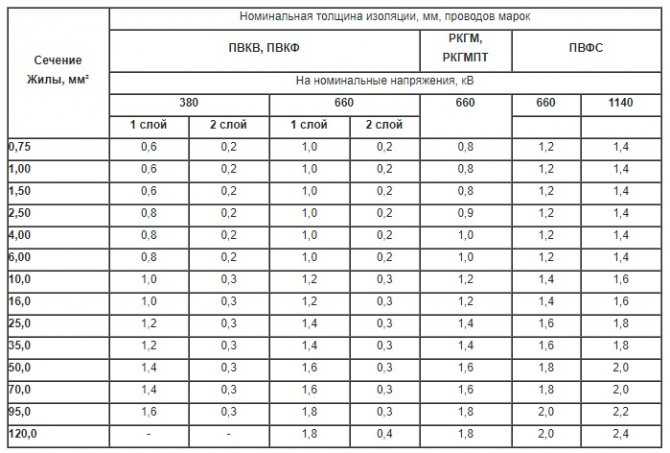

Зависимость толщины изоляции от сечения провода

• Толщина изоляции зависит от сечения провода. Обычно она составляет от 0,6 до 2 мм.
• Кроме самой изоляции, провод имеет еще и оплетку из стекловолокна. Эта оплётка пропитывается смесью глифталевого лака и кремнийорганической смолы. Такая пропитка позволяет стекловолокну выдерживать температуры до 250⁰С, а также повышает механические характеристики самой оплетки.

Производители кабеля и их характеристики

1. Камский кабель. Предприятие производит провода различного ценового сегмента и назначения:

• энергетика;
• металлургия;
• угольная;
• машиностроительная;
• нефтедобывающая отрасль.

Продукция производится согласно требования стандартов РФ и международных стандартов BS и DIN.

1. ОАО РыбинскКабель. Производится продукция кабелей с медными и алюминиевыми жилами. Кроме этого завод выпускает:

• провода силовые для прокладывания с рабочим напряжением 1 кВ;
• силовые проводники для нестационарной установки;
• для судостроения;
• для строительного оборудования;
• для автомобилестроения.

1. Уралкабель. Базовая продукция ориентирована на потребителей народного хозяйства, к таким относятся:

• нефте-, газодобывающая отрасль;
• авто-, авиа-, корабелестроительная;
• энергетическая.

Каждый производитель, имеет большой спектр выпускаемой продукции, которая подойдет каждому потребителю под его задачи. Цены и характеристики конкретной модели нужно уточнять у производителя перед формированием заказа.

Сфера использования

Как отмечалось, РКГМ отличается термостойкостью и выдерживают до 660 Вольт напряжения, имеющего частоту до 400 Гц. Благодаря этой особенности, провод можно использовать в следующих условиях:

1. При монтаже кабельной продукции внутри объектов и на улице (применяется для территорий с умеренным климатом).
2. В предприятиях, работающих в химической сфере. Это обусловлено стойкостью его изоляции к негативным воздействиям разных элементов. Даже при попадании агрессивных веществ на поверхность оплетка не растворяется.
3. Для питания мощных электрических потребителей с высоким током нагрузки. Также РКГМ используется для подачи напряжения на машины переменного тока.
4. В местах с повышенной влажностью, где имеется риск появления плесени и грибка.

Провод РКГМ часто применяется при решении бытовых задач. Его используются для подвода электричества в бане или сауне, при коммутации техники, находящейся в помещения с высокой температурой.

Провод с сечением 2,5 «квадрата» подходит при подключении розеток в доме или квартиры, а сечение в 1,5 «квадрата» применяется для осветительных сетей, где имеет место меньшая нагрузка.

Кроме того, РКГМ используется при создании проводки в ванной, для которой характерна высокая влажность. Что касается применения в условиях низких температур, это не желательно. Причина — низкая стойкость оболочки к сильному морозу.
