Расшифровка и основные параметры провода ПВС
Характеристики проводов ПВС позволяют использовать их для решения широкого круга задач. А чтобы сделать правильный выбор, следует знать не только технические характеристики резьбы, но и ее эксплуатационные характеристики.
Расшифровка провода ПВС
Для проводов ПВС расшифровка достаточно простая – «П» – означает один провод, «В» – наличие виниловой изоляции (это сокращенное название ПВХ) и «С» – соединение в одной оболочке всех ядер. В этом случае проволока имеет круглое сечение. Добавление символа «P» означает параллельное расположение проводов. В этом случае резьба овальная.
Расшифровка проводов ПВС
Нравится:
- Маркировка резьбы наносится на ее внешнюю поверхность. Помимо обозначения марки резьбы, он также содержит ряд цифр. Давайте также посмотрим на их значение. И в этом нам поможет видео, представленное на сайте.
- Первая цифра после написания – «2», «3», «4» или «5». Это число указывает количество жил в кабеле.
- После этого идет знак «×» и второе число, которое может быть «0,75», «1,00», «1,50», «2,50». Это число указывает сечение всех жил в проводе.
Основные параметры провода ПВС
Теперь давайте разберемся с основными характеристиками проволоки ПВА. Ведь именно на их основе и производится выбор провода и места его установки.
Технические характеристики ПВА проводов
Нравится:
- Жилы проводов ПВС по ГОСТ 22483-77 относятся к 5 классу. Исходя из этого, выбирается сечение отдельных проводов в общем сечении жилы. Например, для провода номинальным сечением 1,0 мм2 сечение одинарного провода не должно превышать 0,21 мм2. А для жилы сечением 2,5 мм2 стоимость одного провода не должна превышать 0,26 мм2.
- Что касается изоляции, ПВС устанавливает значения по сечению жил на проводе по ГОСТ 7399 – 97. Тогда толщина изоляции жилы варьируется от 0,6 до 0,8 мм. А толщина корпуса колеблется от 0,8 до 1,2 мм. При этом изоляция должна обеспечивать сопротивление изоляции не ниже указанных в настоящем ГОСТе.
- Диапазон рабочих температур для проволоки ПВС составляет от – 25 ° С до + 40 ° С. При этом максимальная рабочая температура не должна превышать + 70 ⁰С. И минимальная температура для монтажа должна быть не ниже -20 ⁰С
- Инструкция предполагает, что оболочка провода огнестойкая. Кроме того, она сама подвергается воздействию высоких температур.
- Срок службы проволоки ПВА ГОСТ составляет 6 лет. Но обычно этот период намного дольше, если только провод не подвергается воздействию агрессивных сред.
ПВС
ПВС кабель представляет собой гибкий провод из меди. Гибкость его очень хорошая, потому можно прокладывать любые электрические системы, не опасаясь ломки. Согласно стандарту, жилам в проводе присвоен пятый класс гибкости, что является одним из лучших результатов, особенно если учесть отличную сопротивляемость различным нагрузкам механического характера и деформации. Изоляция из пластика надёжно защищает медную основу от коррозии и имеет устойчивость к появлению различных грибков.
Название ПВС расшифровывается так:
- П — принадлежит к электротехническим изделиям, распределяющим электрическую энергию.
- В — для изоляции кабеля используется винил как внешней, так и для изоляции отдельной жилы.
- С — предназначен для создания электрических сетей.
При внимательном рассмотрении изоляции можно отметить, что она имеет внешний и внутренний слои. Используемым для создания слоёв изоляции материалом является пластик из поливинилхлорида. Благодаря ему провод не подвержен горению и может выдерживать повышенные температуры.
Жилы изолируются друг от друга и скручиваются по спирали. В соответствии с международным стандартом каждая жила кабеля окрашивается в свой цвет, чтобы можно было определить нулевые и фазные жилы. Если есть нулевая фаза, то она окрашивается в синий цвет, зелёный или жёлто-зелёный соответствует проводу заземления, а остальными цветами маркируются проводящие ток жилы.
Технические характеристики кабеля
Технические характеристики провода ПВС определяются государственным стандартом. Но ГОСТ лишь обозначает диапазон значений, и у разных производителей фактические параметры могут быть различны. Потому для получения точных данных по определённому кабелю необходимо искать документацию производителя.
Описание технических особенностей:
- Диапазон температур, при котором должен эксплуатироваться провод составляет от -25 до 40 градусов по цельсию. При этом кабель может выдержать повышение температуры до 70 градусов и даже кратковременный скачок до 90.
- Пригоден для эксплуатации в помещениях с высокой относительной влажностью воздуха и устойчив к возникновению возгораний.
- Линейное напряжение сети не должно превышать 660 вольт.
- Устойчивость к деформации при перегибах в обе стороны составляет 30 тыс. раз.
- Количество жил может варьироваться от 2 до 7.
- Производители дают гарантию 2 года с момента ввода провода в работу. При этом срок службы составляет не менее 6 лет. При использовании в стационарных электрических устройствах срок службы может достигать 10 лет.
Существуют ПВС из алюминия. Они используются в городской разводке и промышленности. Основные отличия от кабелей из меди:
- При прохождении электрического тока алюминий нагревается меньше, чем медь. Это обеспечивает большую стабильность и мощность проводимого потока электричества.
- Жилы из алюминия, прошедшего оксидную обработку, могут использоваться на объектах с большой мощностью. Благодаря обработке оксидами увеличивается срок службы.
- Вес алюминия меньше меди. Это свойство полезно для построения высоковольтных линий передач и позволяет уменьшить количество необходимых опор.
- Стоимость кабеля из алюминия меньше, чем медного и при этом имеет эксплуатационный ресурс не меньше и не уступает в гибкости.
Область применения
Провод ПВС применяется в следующем:
- подключение электроинструментов;
- различные удлинители, переноски;
- освещение жилых зданий, наружное освещение.
Для защиты от ржавления некоторые кабеля покрывают дёгтем, например, ввг, аппвс, ксвп.
Использование провода ПВС для скрытой системы проводки квартиры не рекомендуется. Его предназначение лишь соединение и за такую же цену можно приобрести более подходящий аналог. Но запрета на это в государственном стандарте нет, потому использовать кабель для стационарной проводки можно. При монтаже стоит помнить о необходимости использовать зажимы или опрессовывать кабель.
ПВС — это кабель или провод
Строительство трехпроводного ПВС
ПВС – один из самых распространенных видов, который может применяться в сетях напряжением до 380 вольт, имеет от двух до пяти жил. Каждая жила состоит из тонких переплетенных проводов, заключенных в отдельную изоляцию. Для облегчения монтажа изоляция фазных проводов может быть коричневой, белой, красной или черной. Ноль синий или голубой. Изоляция заземляющего провода желто-зеленого цвета. Общая оболочка также имеет широкую цветовую гамму.
Вариантов много, они различаются по следующим параметрам:
- Наружный имеет три проводника: фаза, ноль, земля. Удобно подавать питание от внешнего трансформатора на внутренний распределительный щит.
- Точно так же устроена внутренняя резьба. Не имеет защиты от климатических условий и влажности. Может использоваться в помещении.
- Медь – высокопрочная, обладает малой прочностью и повышенной электропроводностью, устойчива к коррозии.
- Преимущество алюминия – цена. Обработка оксидом алюминия увеличивает срок службы.
Расшифровать маркировку других разновидностей можно так:
- Т – устойчивость к плесени и грибку;
- Б – бронированный кабель;
- U – увеличивает минимальную температуру;
- ПС – самозатухающий снаряд;
- Г – без утеплителя;
- СП – мощность;
- Т – телефонный кабель.
Различие между проводом и кабелем
Из-за схожих областей применения этого электрического изделия и аналогичных кабелей может возникнуть резонный вопрос: все же это кабель и провод и в чем их принципиальное отличие?
С технической точки зрения PVS – это ветка. Это можно понять по маркировке (которая будет описана ниже). PVS не имеет технических параметров кабеля, чтобы иметь этот статус. Кабель представляет собой довольно сложную систему, состоящую из определенного количества жил, каждая из которых имеет свою изоляцию.
Еще одно отличие провода ПВА от кабелей – большая гибкость и меньшая масса первых. По этой причине они удобны для использования внутри помещений, но не используются для передачи электроэнергии на большие расстояния.
Структура провода
ПВС – это кабель, состоящий из двух или более жил из проводящего материала, изолированных друг от друга, которые скручены (круглое сечение) или лежат параллельно (овальное сечение) во внешней изоляционной оболочке. Согласно этому же нормативному документу ГОСТ 7399 – 97 в качестве предизолирующего материала разрешается использовать любой материал, чтобы не было зазоров между жилами. При этом они должны быть свободно отделены от внешней и внутренней оболочки. Общая структура кабеля гибкая, что позволяет использовать его во многих сферах деятельности.
На фото представлена ветка PSVP
Дополнительные обозначения
Кабель ПВС может иметь в маркировке еще ряд дополнительных букв и/или цифр, обозначающих отдельные конструкционные особенности или функциональные свойства. В первую очередь это код формата 3×2.5 — стандартное обозначение числа жил и их суммарного (так как они многопроволочные) сечения.
Другие возможные обозначения:
- Т — «тропическое» исполнение, повышенная стойкость к влажности.
- Y — увеличенный температурный диапазон (до –40 градусов).
- Л — проводники из луженой меди.
- А — проводники из алюминия, а не меди.
- Б — наличие брони.
- Г — нет изоляции.
- ПС — оболочка из смеси полиэтилена с поливинилхлоридом.
- ПВ — оболочка и смеси ПВХ с резиновой массой.
ПВС — это кабель или провод
Конструкция трехжильного провода ПВС
ПВС — один из наиболее распространенных видов, который можно использовать для сетей напряжением до 380 вольт, имеет от двух до пяти жил. Каждая жила состоит из тонких скрученных проволочек, заключенных в отдельную изоляцию. Для удобства монтажа изоляция фазных проводов может быть коричневой, белой, красной или черной. Нулевой окрашен в синий или голубой цвет. Изоляция заземляющей жилы желто-зеленая. Общая оболочка также имеет широкую гамму цветов.
Есть масса вариантов, отличаются они по следующим параметрам:
- Наружный имеет три жилы – фаза, ноль, заземление. Он удобен для подачи питания от внешнего трансформатора до распределительного щитка в помещении.
- Внутренний провод устроен таким же образом. Не имеет защиты от климатических условий и сырости. Можно применять внутри помещения.
- Медный – высокой прочности, имеет малое сопротивление и повышенную токопроводимость, устойчив к коррозии.
- Преимущество алюминиевого – цена. Обработка оксидом алюминия повышает срок службы.
Расшифровывать маркировку других разновидностей можно следующим образом:
- Т – устойчивость к плесени и грибкам;
- Б – бронированный кабель;
- У – увеличивает температурный минимум;
- ПС – самозатухающая оболочка;
- Г – без изоляции;
- СП – силовой;
- Т – телефонный кабель.
Различие между проводом и кабелем
По причине схожей областей применения данной электротехнической продукции и похожих кабелей, можно образоваться резонный вопрос – это всё же кабель и провод, и в чём их кардинальное отличие?
Смотря с точки зрения технической стороны, ПВС – это провод. Это можно понять из маркировки (которая будет описана ниже). ПВС не обладает техническими параметрами кабеля, чтобы обладать этим статусом. Кабель представляет собой достаточно сложную систему, состоящую из определённого количество проводников, каждый из числа которых обладает собственной изоляцией.
Ещё одно отличие провода ПВС от кабелей в большей гибкости и меньшей массы первых. По этой причине они удобны для эксплуатации в помещениях, однако не используются для передачи электроэнергии на дальние расстояния.
Структура провода
ПВС — это кабель, состоящий из двух и более изолированных друг от друга жилок проводникового материала, которые переплетены (сечение круглое) или лежат параллельно (сечение овальное) во внешней изолирующей оболочке. Согласно тому же нормативному документу ГОСТ 7399 — 97 допускается применять любой материал в качестве предизоляционного, чтобы между жилами не было пустот. При этом они должны свободно отделяться от внешней и внутренней оболочки. Общая структура кабеля гибкая, что позволяет использовать его во многих отраслях деятельности.
На фото представлен провод ПСВП
Как выбрать подходящий кабель
При выборе ПВС-провода в первую очередь следует обратить внимание на количество и диаметр жил, допустимые условия эксплуатации. Подбор кабеля следует осуществлять, отталкиваясь от мощности подключаемого с его помощью электроприбора. Важнейшим моментом выбора является наличие заземляющего провода, являющегося соединительным элементом между подключенным электроприбором и контуром заземления
Например, для прокладки промышленных электросетей по правилам ПУЭ должен применяться четырехжильный ПВС-кабель
Важнейшим моментом выбора является наличие заземляющего провода, являющегося соединительным элементом между подключенным электроприбором и контуром заземления. Например, для прокладки промышленных электросетей по правилам ПУЭ должен применяться четырехжильный ПВС-кабель.
Также при покупке следует обязательно удостовериться в целостности и надлежащем качестве изготовления изоляции, которая не должна разрываться и повреждаться от прикосновений, так как зачистить настоящий качественный кабель удается только с использованием специального либо подручного инструмента. Если изоляция не может выдержать не самой сильной механической нагрузки, то кабель будет не только долго не прослужит, но и будет опасным.
На образце от производителя следует проверить надлежащее качество скрутки самой жилы. На ней не должны присутствовать пятна, обрывы, изменения цвета и другие видимые глазу дефекты. Маркировка, присутствующая на кабеле, также может многое рассказать о характеристиках изделия. Процентное содержание меди в жилах, а также ее постоянно изменяющаяся цена на рынке, существенно влияют на стоимость провода.
Правильный подбор ПВС-кабеля является важнейшим фактором безопасной и эффективной эксплуатации оборудования, инструмента или бытовой техники. Если при выборе изделия возникли какие-либо затруднения, лучше обратиться за помощью к консультантам магазина, которые обязательно проинформируют о тех или иных нюансах продукции, чем приобрести не подходящий для условий эксплуатации ПВС-провод.
Зачистка провода ПВС должна выполняться специальным инструментом или подручными средствами
Преимущества и недостатки
Из положительных качеств ПВС-провода можно выделить:
- медь – легкий металл, поэтому вся конструкция в целом характеризуется минимальным весом;
- возможность применения в электрических сетях напряжением 220/380 В;
- повышенная гибкость, благодаря чему изделие может быть уложено по конструкциям с резкими поворотами, требующими крутой радиус изгиба.
Недостатки ПВС связаны с ограниченными возможностями прокладки (недопустима скрытая проводка, прокладка под землей). В целом из-за круглой формы кабеля даже при большом желании организовать скрытую проводку вы столкнетесь с большими неудобствами. Наконец, стоимость ПВС выше в сравнении с его аналогами.
Разновидности проводников
В квартирах и частных домах используются различные электрические провода. В зависимости от технических и эксплуатационных особенностей они делятся на виды. Среди силовых наиболее распространён кабель ВВГ, имеющий от 1 до 5 одно- или многопроволочных жил, изоляцию ТПЖ из ПВХ, но лишённый внешней защиты.
Имеет сечение порядка 1,5−240 мм², подходит для передачи электричества с рабочим напряжением 660−1000 В и частотой 50 Гц. Выдерживает большой перепад температуры (от -50 до +50) и влажность до 98%. Встречаются разные категории ВВГ:
- АВВГ. Медная жила в нём заменена на алюминиевую.
- ВВГнг. Имеет оболочку с повышенной негорючестью.
- ВВГп. Имеет плоскую форму.
Ещё один силовой медный кабель с — NYM имеет от 2 до 5 многопроволочных жил сечением 1,5−16 мм². Между изоляционными слоями располагается слой мелованной резины, обеспечивающий дополнительную термостойкость и прочность. Предназначается для силовых и осветительных сетей с напряжением 660 В. Благодаря высокому температурному диапазону подходит для укладки на открытом воздухе, но нуждается в защите от прямых солнечных лучей.
Кабель гибкий (КГ) состоит из жил (от 1 до 6), характеризующихся повышенной гибкостью. Рассчитан на напряжение переменного тока до 660 В, постоянного — 1000 В. КГ отлично зарекомендовал себя как элемент для соединения различных переносных устройств, используемых на открытом воздухе (сварочных аппаратов, тепловых пушек, генераторов и тому подобного).
Плоский провод (ПУНП) представляет собой 2 или 3 жилы из меди, покрытые изоляцией и внешней оболочкой из ПВХ. Применяется для оборудования осветительных систем стационарного типа. Выдерживает максимальное напряжение 250 В, имеет радиус изгиба не менее 10.
Проводник ПВС относится к категории бытовых. При одиночной прокладке он не распространяет горение, выдерживает температурный перепад. Используется для производства удлинителей и шнуров. Для ремонта электросетей также выбирают провод ПВС.
Расшифровка и применение
Большинство специалистов, работающих с электричеством, знают, что означает ПВС провод. Расшифровка этой аббревиатуры трактуется так:
- П — принадлежность к категории проводов.
- В — наличие внешней виниловой оболочки (в этом случае из поливинилхлорида).
- С — принадлежность к силовому классу.
В маркировке проводников этого типа используются дополнительные буквенные и цифровые сочетания, отражающие конструктивные особенности и функциональные свойства отдельных изделий. Чаще всего встречаются следующие обозначения:
- а — наличие алюминия в составе;
- б — наличие брони;
- г — отсутствие изоляции;
- л — проводник из лужёной меди;
- т — повышенная стойкость к влажности, называющаяся «тропическим» исполнением.
- пс — оболочка из полиэтилена с поливинилхлоридом;
- пв — оболочка из резиновой массы и ПВХ.
Маркировка всегда наносится на наружную поверхность проводника. Кроме букв, она может содержать цифры 2, 3, 4 или 5. Они указывают на то, какое количество жил использовалось при его производстве. После количества жил ставится знак x и далее следует другая цифра (это может быть 0,75, 1,00, 1,50, 2,50), обозначающая сечение провода.
Категория электрических проводников типа ПВС нашла широкое применение в разных сферах. Чаще всего с их помощью проводится:
- подключение бытовых электроприборов (таких как холодильники, микроволновки, утюги и прочее);
- соединение элементов электрической сети, рассчитанных на номинальное напряжение 380 В;
- монтаж проводки в помещениях жилого и бытового назначения;
- подключение малого сельскохозяйственного оборудования.
Несмотря на большие возможности использования ПВС кабеля, он имеет некоторые недостатки. Главным из них считается неудобство прокладывания проводки скрытого типа. Круглая форма препятствует его плотной укладке под штукатурку.
Характеристики провода ПВС
Назначение провода ПВС — для подключения электрооборудования, установленного вдалеке от внутренней проводки. Из него можно сделать переноску (удлинитель). Еще одна область применения — использовать как соединительный кабель к электрическому духовому шкафу, варочной поверхности, электроплите и любой другой бытовой технике. Сечение проводника подбирается в зависимости от максимальной мощности оборудования и типа нагрузки (220 В или 380 В).

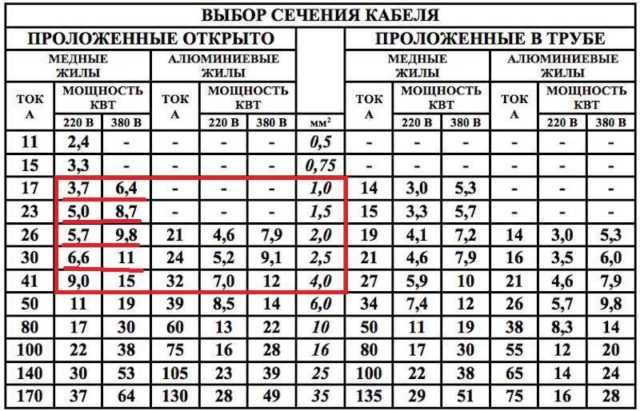

Диаметр проводников в зависимости от мощности
Подходит он и в качестве шнуров к осветительным приборам — лампам, торшерам и т.д. Только сечение проводов в этом случае небольшое — 0,5-1,5 мм. Срок службы провода ПВС для стационарного подключения электрооборудования — 10 лет. Не так уж и мало. Особенно если учесть, что бытовую технику зачастую мы меняем чаще.
Провод ПВС можно использовать на улице, но не в северных регионах. Верхний предел температур около +40°C, так что летнее использование не проблема почти везде. А вот оставлять на открытом воздухе зимой можно только ближе к югу. Нижняя граница температурного диапазона зависит от материала оболочки. У одних производителей нижний предел температур -15°C, у других -25°C. Для некоторых регионов этого достаточно, для других — нет. Только один момент: на улице срок службы — не более 6 лет. При этом гарантийный срок — 2 года.
Кстати, есть специальные морозостойкие модификации. Они могут эксплуатироваться при температуре до -40°C. Такие изделия в маркировке имеют дополнительную букву «м» — ПВСм.
Масса одного метра и максимально допустимый ток
Длительно допустимый нагрев жил кабеля — до +70°C, но его лучше не допускать. Кабель и провод перегреваются, когда диаметр жилы не соответствует нагрузке. Поэтому при выборе сечения жил лучше брать с запасом — целее будет. Причем речь и не только о целостности самой проводки, но и вашего жилища.
Еще одна важная характеристика: горючесть. Провод ПВС — стойкий к распространению пламени, но только в случае одиночной его прокладки. То есть, прокладка в кабель-каналах в пожароопасных помещениях не рекомендуется.
Сфера применения и особенности ПВС
Сфера применения ПВС проводов конкретной марки зависит от металла, используемого в фазных жилах. Медные имеют самую широкую сферу применения и на сегодняшний день используются для прокладки электрических сетей не только в жилых, но и в производственных помещениях. С помощью ПВС большой толщины осуществляется электрификация небольших населенных пунктов, замена кабелей в трансформаторах, подключение силовых электрических установок.
Для ПВС проводов с медными жилами характерны следующие достоинства:
- высокая механическая прочность и эластичность;
- устойчивость к коррозии;
- надежность работы с изоляторами и пускорегулирующим оборудованием (реостаты);
- лучшие показатели терморасширения;
- высокий коэффициент сопротивления.
ПВС с токопроводящими жилами из алюминия используются при разводке городских осветительных электросетей, а также прокладки проводов в многоквартирных домах. В результате оксидной обработки они применяются для электрификации и подключения оборудования высокой мощности в химической и металлургической промышленности, АЭС и т.п.
Функциональные и эксплуатационные преимущества ПВС с алюминиевыми жилами:
- алюминий меньше нагревается и поэтому обеспечивает большую стабильность и мощность электропотока;
- окисление алюминиевой проволоки, из которой скручиваются токопроводящие жилы этого кабеля, позволяет использовать её на объектах с высокой мощностью;
- алюминий весит меньше меди, поэтому эти кабели позволяют не строить дополнительный опоры, когда применяются в высоковольтных линиях электропередач;
- алюминиевый провод ПВС имеет более низкую стоимость, не уступает медному по гибкости и достаточно долговечен – его эксплуатационный ресурс составляет не меньше 5 лет.
Несмотря на то, что провод ПВС рассчитан на большие электрические и механические нагрузки, следует точно рассчитывать необходимые данные (материал, площадь сечения жил, вес, рабочие параметры оборудования) для обеспечения полной безопасности и надежности его использования.
Принятая расцветка
К окраске внешней изоляции вышеуказанный ГОСТ особых требований не предъявляет, допускаются 10 вариантов цветов: белый, черный, серый и т.д.
Что касается окраски изоляции жил, то она должна соответствовать приведенной ниже таблице.
Таблица окраски изоляции жив в зависимости от их назначения и количества:
| Кол-во жил | Принятый стандарт расцветки | |
| имеется заземляющая жила | Отсутствует заземляющая жила | |
| 2 | коричневая, голубая | |
| 3 | желто-зеленая, коричневая, голубая | черная, коричневая и голубая |
| 4 | желто-зеленая, черная, коричневая, голубая | голубая, черная, коричнева, черная или коричневая |
| 5 | желто-зеленая, голубая, черная, коричнева и черная или коричневая | голубая, черная, коричнева, черная или коричневая, черная или коричневая |
Назначение в зависимости от окраски изоляции представлено на рисунке 3.
Рисунок 3. Расцветки по ГОСТу для нулевой, защитной и фазной жилы
Обратим внимание, что иногда встречается и белая окраска изоляции фазной жилы, что допустимо по номам международного стандарта. Закончив с конструктивными особенностями и цветовым обозначением, перейдем к описанию основных параметров. Закончив с конструктивными особенностями и цветовым обозначением, перейдем к описанию основных параметров
Закончив с конструктивными особенностями и цветовым обозначением, перейдем к описанию основных параметров.
