Как подключить тройную розетку: в один подрозетник, с одним проводом

Основные разновидности

В общем плане тройные розетки представляют собой пластиковый короб с декоративной накладкой, в которой содержится 3 расположенных внутри треугольника или в линию гнезда. Внутри розетка может состоять из одного или трёх керамических сердечников, которые содержат клеммы с пружинами, где фиксируются фазные и нулевые провода. Может выпускаться продукт с наличием заземления или без него, тогда добавляется ещё одна клемма для подключения провода заземления.

Тройные розетки бывают таких типов:

• С5 – стандартная, для вилок советского образца и без провода заземления. В продаже встречаются реже, однако часто можно встретить в квартирах, где ремонт последний раз делался не менее двух десятилетий назад.
• С6 – более современные, содержат разного типа заземление, оснащены более широкими отверстиями под штыри вилки. Представлены в очень широком ассортименте с возможностью выбора походящего дизайна.

В зависимости от модификации розетки выделяют такие категории:

1. с автоматическим выключателем, который срабатывает в ответ на перегрузки,
2. без заземления или с ним,
3. накладные или встраиваемые,
4. внешние (наружные) с защитной крышкой,
5. внутренние, разработанные специально для подключения при организации скрытой проводки.

Ещё можно встретить не цельные тройные розетки, а блочные, которые собираются из трёх отдельных приборов, но фиксируются одной рамкой

При выборе необходимо внимание обращать на размеры, соответствие блоков габаритам рамки. СоветТройные розетки с общим подрозетником — более компактные, простые в установке, но менее безопасные и удобные в использовании

Подготовительные работы

Рекомендуемое расположение устройства — от 20 до 40 см от пола. Это соответствует современным евростандартам и является не только рациональным с позиции удобства, но и привлекательно внешне, поскольку приборные кабели будут менее заметны.

Основные подготовительные меры:

1. Удостовериться в характеристиках изделия. Особенно если проводка скрытая. Стоит перепроверить, действительно ли она предназначена для тройной нагрузки от электрических приборов. Иначе возникнет перенапряжение электрической сети, а проводка сгорит.
2. Разметить область монтажа. Составные компоненты должны быть вмонтированы на одном уровне. Размечать нужные места лучше толстым маркером. Чтобы обозначения были более точными, следует сначала определить уровень расположения (с помощью строительного уровня) и провести по нему прямую горизонтальную линию. Затем — отметить центры розеток, не забыв учесть дистанцию между ними. Удобнее отметить середину первого розеточного блока, а после отложить от него полширины накладки на подрозетник. Второй способ — приложить к первой отмеченной середине накладку и, ориентируясь на ее ширину, отмерить вторую середину.
3. Подумать о мерах безопасности. При неправильном подборе розетки и сопутствующих устройств увеличивается риск возгорания.

Как заменить подрозетник при этом не испортив обои?

Соответственно в этом случае, нет необходимости отрывать обои, разворачивать, потом заново клеить, подмазывать – портить новосозданный интерьер. Всё это ерунда и не бывает нерешаемых случаев.

Когда вытащите старую розетку, то подберите максимально близкий по диаметру подрозетник соответствующий старому отверстию – чтобы он подходил максимально плотно. И если остаётся какой-то люфт (совсем небольшой) используйте пенистый двухсторонний скотч. Но снимайте защитную полоску со скотча только с одной стороны. Проклейте, обматывая по все окружности. Так Вы добавите вот этот недостающий миллиметр диаметра. И всё, он туго сядет в отверстие и главное не будет проскальзывать.

Потомучто, какой у вас в итоге подойдет Вы точно не угадаете.

И опытный мастер бывает сам не сможет угадать на глаз: даже если один вроде бы изначально и подходит, то при окончательной установке может не войти как нужно. Поэтому и ходит электрик с этими несколькими «запасными» подрозетниками.

Такие вещи лучше доверять людям, которые на этом специализируется и занимаются этим на постоянной основе, чтобы не хранить потом кучу всякого ненужного строительного хлама. Как пишут потом интернете «отдам остатки стройматериалов».

Что может заменить приятный и профессиональный монтаж? – да ничто! Поэтому не экономьте копейки на подрозетниках и используйте хорошие подрозетники.

Андрей Белый. REMONT-EKSPERT.RU

При использовании материалов AXIOMPLUS.COM.UA

Все права защищены. Копирование разрешено только с ссылкой на первоисточник

Что собой представляет устройство из 3 разъемов?

Розетка

независимо от количества посадочных мест в ней имеет стандартную конструкцию:

• керамическую сердцевину, на которой содержатся клеммы для нулевого и фазового проводов, иногда и для заземления;
• декоративную пластиковую коробку;
• металлические пластины, которые обжимают штыри штекера для замыкания цепи.

В двойных и тройных может быть один или несколько подрозетников – это зависит от марки прибора, его конструктивных особенностей. Пластины чаще латунные или медные, поскольку они отличаются более высокой проводимостью и прочностью, чем другие металлы. При этом важен способ крепления проводов, сила их фиксации в клеммах. Чаще всего это отверстия в металлических пластинках, снабжённые для фиксации шурупом.

Необходимо сильно затягивать крепёж, чтобы не нагревались плохие контакты и не искрили

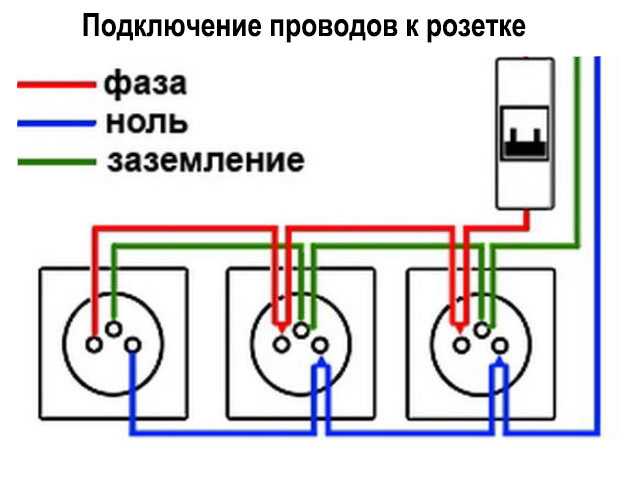

Это условие важно для безопасности, поскольку такие розетки с люфтом проводов в клеммах часто становятся причиной пожара. По принципиальной схеме установки тройной розетки с двойными аналогами есть небольшие различия

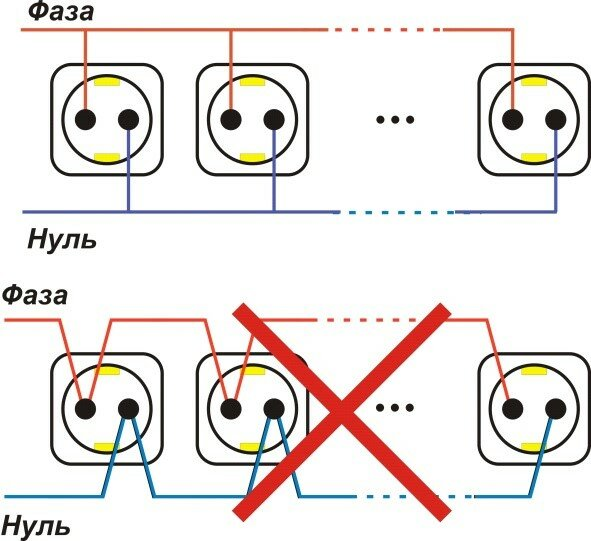

Необходимо подводить в определённом порядке фазные и нулевые проводники к попарно расположенным клеммам. Если порядок расположения на левой или правой клеммах фазного и нулевого проводов роли никакой не играет, то очерёдность подключения каждого последующего гнезда уже определено и должно выполняться так, чтобы не возникало короткого замыкания.

Совет

Среди нескольких конфигураций тройных приборов популярны ленточные, в которых гнёзда расположены на одной линии, или в форме треугольника, где посадочные места располагаются более компактно в вершинах треугольника.

Принципиального различия в их работе нет, всё зависит от предпочтений и потребностей хозяев.

Розетки тройные с заземлением

Также нужно вспомнить о том, что конструкции розеток в принципе могут двух типов:

1. Тип С5 — это обычная совковая розетка, без заземления, иногда с нестандартным диаметром отверстий под вилку, что сегодня уже просто неприлично. Даже если в доме не предусмотрено заземление, лучше устанавливать более современные розетки другого типа.
2. Тип С6. Так называемая евро-розетка, которая может и не иметь заземления, но их размеры строго стандартизированы, у них более привлекательный дизайн и самое главное, что они выдерживают нагрузку до 15 А, в отличие от старых розеток, которые могли греться уже при 5 амперах нагрузки.

Все это в полной мере относится и к тройным розеткам с внутренним креплением. Также можно пойти другим путем — купить три отдельных розетки, а скроет их тройная рамка для розеток.

Все зависит от конструктивных особенностей стены. Если стена гипсокартонная, то просверлить еще два отверстия при помощи специальной коронки будет не проблематично. Но если стена в доме бетонная или кирпичная, тогда это влечет за собой расходы как по времени, так и по работе практически идентичные мелкому ремонту. На каком варианте остановиться, решать только мастеру.

Наиболее часто допускаемые ошибки при монтаже

Во время установки блока розеток могут быть допущены следующие ошибки способные повлиять на внешнюю привлекательность или работоспособность изделия:

1. Использование для соединения с алюминиевым проводом через скрутку проводника с медной жилой. Подобная ошибка может привести к нарушению контакта из-за окисления и прекращению работы изделия. Жилы соединяемых токоведущих проводов должны быть либо из одного металла, либо соединяться через клеммник
2. Использование плоского провода с однослойной изоляцией и замуровывание его в стене без помещения в пластиковую или гофрированную трубку. Ранее такой метод разрешался, но в настоящее время рекомендуется применение дополнительной защитной оболочки
3. Применение для изготовления перемычек проводов разного сечения. Это нельзя назвать грубой ошибкой, но для этих целей рекомендуется применять жилу с площадью сечения равной сечению электропроводки

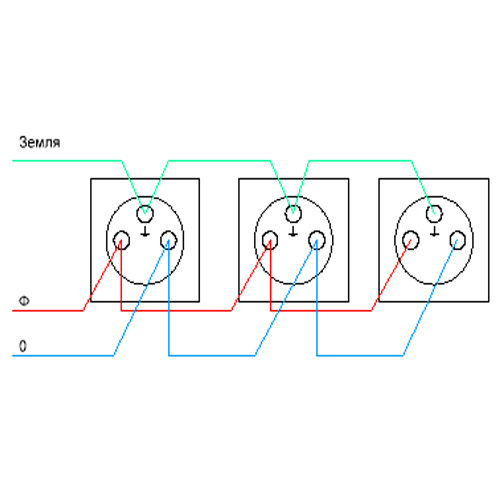

4. Подключение RE проводника шлейфовым способом, то есть с помощью перемычек между розетками. Как указывалось выше, такой способ считается нарушением ПУЭ
5. Оставление слишком длинных концов провода при вводе в подрозетник или распределительную коробку. Для комфортной работы, концы провода должны составлять 12-15см. В противном случае могут возникнуть проблемы с его укладкой при завершении монтажа
6. Устройство счалок или скруток провода в кабель-канале или штробе. Все контакты и соединения должны выполняться только в электрических монтажных коробках (распределительных или розеточных). Это облегчает ремонт и ревизию электрических сетей.

Конструкция тройных розеток

Евророзетка тройная открытой установки

Изделия выполняются на основе корпуса и рабочей части – клемм с пружинами для вилки и контактов, устройством заземления. Современные евророзетки выдерживают силу тока до 16 А, стандартные – до 6 А. Розетки в одном корпусе отличаются большим диаметром круглых отверстий для вилочных стержней. Крышка устройств изготавливается из жаропрочного пластика, сердечник – из керамики. Для монтажа используется специальная горизонтальная и вертикальная панель.

Модули находятся на общем каркасе или на 3-х автономных, соединенных общей панелью. На сегодняшний день используется две модификации тройного блока розеток:

• С5. Конструкция без заземления в квадратном корпусе. Ставится под старые советские приборы, подключается к сети 220 В.
• С6. Евророзетка, выдерживающая напряжение 230-380 В. Совместима с техникой с евро-разъемами и вилками.

Блоки подходят для обустройства двух типов проводки. Внутренний для скрытой магистрали монтируется при помощи цилиндрического подрозетника в стены. Внешний подходит для открытой электролинии, устанавливается на пластинчатый подрозетник на поверхность.

В зависимости от производителя тройной модуль имеет ширину от 212 до 220 мм, высоту от 72 до 80 мм. Размер устройства вместе с накладной рамкой – 160 мм в высоту.

Правила техники безопасности при установке

Все работы необходимо выполнять в соответствии с основными правилами техники безопасности. Это позволит избежать повреждений устройства и несчастных случаев

Важно соблюсти следующие требования:

1. Перед выполнением работ отключение электричества в помещении и разрыв цепи обязательны.
2. Пользоваться можно только специализированными приборами и инструментами с каучуковой или пластмассовой изоляцией.
3. Электропровод должен быть соответствующей длины. Применять слишком длинный небезопасно.
4. При необходимости соединения проводов лучшим вариантом крепления является спайка.

Следует избегать покупки дешевых изделий.
Использование шлейфа при монтаже может снизить безопасность установки.
Важно отследить состояние изоляции и при необходимости использовать пластиковые трубки для проводов.
Провода и розетка должны соответствовать имеющейся мощности.

Таким образом, для того, чтобы качественно и быстро осуществить монтаж тройной розетки, необходимо правильно подбирать механизмы и материалы, а также обеспечивать максимальную безопасность во время работы. При этом лучший вариант установки — три розетки со своими подрозетниками, скрепленными сплошной рамкой.

Плюсы и минусы

Для установки в кухне или комнате бытовых приборов используется несколько розеток.

Однако с каждым годом выпускаются новинки, которые подключаются к бытовой сети и существенно упрощают жизнь. Яркий пример:

• кондиционеры;
• вентиляторы;
• локальные обогреватели;
• приборы для ухода за волосами, ногтями, внешностью;
• увлажнители и ионизаторы воздуха, множество других изделий.

В кухне вовсе может быть огромное количество крупной и мелкой бытовой техники, которая работает только от сети (о расположении розеток на кухне читайте

тут

). Чтобы не приходилось устанавливать несколько сетевых фильтров, создавая повышенную нагрузку на электросеть, или постоянно переподключать разные приборы в свободных гнёздах, устанавливают тройные розетки.

Тогда получается обеспечить постоянное подключение для трёх приборов вместо одного. Это существенно облегчает жизнь, позволяет более удобно организовать пространство без лишних проводов. Преимущества:

• невысокая цена;
• удобство эксплуатации;
• лёгкий монтаж;
• в случае появления неисправности легко отремонтировать;
• могут устанавливаться в подрозетники одинарных предшественников, поэтому сменить одинарную розетку на тройную труда не составит;
• не требует подведения дополнительной проводки;
• обладают безопасным креплением;
• надёжны.

Многим нравится установка вместо тройной несколько одинарных, но близко установленных. Часто это связано с недостатками прибора:

• Многосекционные блочные отличаются крупными габаритами, что часто приводит к их механическим поломкам, поскольку повышается нагрузка от нескольких вилок приборов.
• Необходимо рассчитывать максимально допустимую нагрузку. Если подключить сразу 3 мощных электроприбора, то перегореть могут розетка, контакты и вся проводка до распределительного короба, что требует трудоёмкого ремонта.
• Поскольку вес от трёх вилок разных приборов постоянно будет воздействовать на всю конструкцию, то со временем будет разрушаться декоративное покрытие и корпус из пластика. Это может стать причиной короткого замыкания.

Важно

Чтобы предотвратить эти недостатки, необходимо перед установкой правильно рассчитать мощность подключаемых в неё приборов и взять небольшой запас. Все крепления элементов выполнять качественно.

Подключение розеток (общая схема)

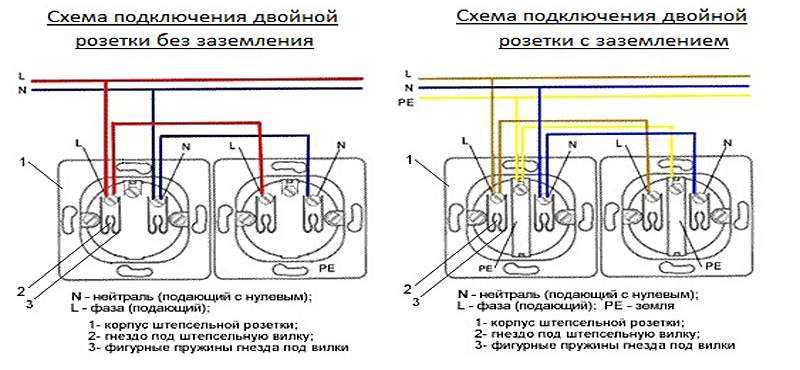

Схема подключения бытовых электрических розеток довольно проста. Ниже представлена типовая схема подключения двух розеток:

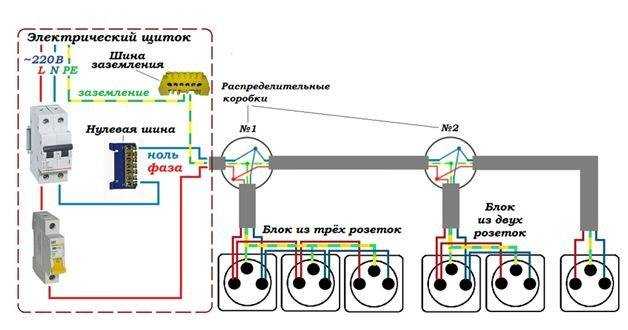

Силовой кабель из распределительного щитка (РЩ) заходит в распределительную коробку. Из распределительной коробки идут отдельные кабели на каждую розетку.

Распределительная (распаячная) коробка позволяет разделить одну линию на несколько. Если на одной линии устанавливается только одна розетка, то распаячная коробка не нужна. На схеме мы видим обозначения – С1, С2, С3, это соединения соответствующих жил кабелей: фаза, ноль и заземление.

При подключении розеток жилы кабеля соединяются строго по цветам (в отличие от выключателей), как показано на фото ниже. В данном случае подключаются розетки с заземлением, поэтому используется трёхжильный кабель:

Фото соединения кабелей в распределительной коробке

Таким образом можно подключить не только две, но и три и более розеток. Главное сделать расчёт кабеля на нагрузку, чтобы избежать повреждения электропроводки в результате нагрева.
