Как подсоединить светодиодную ленту: основные этапы монтажа и подключения

Измерение и нарезка ленты

Светодиодная лента — это гибкий и многофункциональный материал, который используется для освещения и декорирования различных объектов. Чтобы использовать светодиодную ленту, необходимо ее правильно измерить и нарезать под нужный размер.

Измерение светодиодной ленты

Измерение светодиодной ленты является важным этапом, который необходимо выполнить перед ее установкой. Для измерения светодиодной ленты необходимы следующие инструменты:

1. Лента-раскатка или рулетка
2. Ножницы

Перед началом измерения ленту следует раскатать на ровной поверхности и оставить на несколько минут для выравнивания.

Правила измерения светодиодной ленты:

1. Определите необходимый размер ленты.
2. Используйте лента-раскатку или рулетку для измерения длины ленты. Измерение должно производиться по всей длине ленты.
3. При измерении ленты необходимо учитывать места, где она будет сгибаться или закрепляться. В таких местах лента должна быть длиннее, чем между ними, чтобы избежать повреждения светодиодов при сгибании.

Нарезка светодиодной ленты

Нарезка светодиодной ленты является важным этапом, который необходимо выполнить после ее измерения. Для нарезки светодиодной ленты необходимы следующие инструменты:

1. Ножницы или лезвие
2. Разъемы для светодиодной ленты (опционально).

Перед началом нарезки ленту следует пометить места, где нужно сделать разрезы. Для этого можно использовать маркер или карандаш.

Правила нарезки светодиодной ленты:

1. Сделайте разрезы ленты только в тех местах, где это необходимо.
2. При нарезке следите за тем, чтобы не повредить светодиоды и провода.
3. Если вы планируете подключать к нарезанной ленте разъемы, то нарезку необходимо производить строго по местам предназначения разъемов.
4. После нарезки ленту можно закрепить на поверхности при помощи специальной двухсторонней ленты, скотча или клея.

Полиуретановые карнизы

Люксовые дизайнерские карнизы

Оптимальный и простой способ подсветки натяжного потолка, это использование полиуретановых карнизов, молдингов, галтелей, плинтусов. Карнизы достаточно дорогие продаются отрезками по 2 метра и имеет множество типов отделки, лепнины, рисунков, подходит для покраски.

Полиуретановые потолочные карнизы

Для сложных дизайнерских форм выпускается в гибком виде, но стоит в 2 раза дороже, маркируется, как плинтус FLEX. Стоимость российского Европласта составляет от 350 до 900 р/м.

Продукция китайского производства, фото профиля

Более доступная цена у китайских производителей, длина изделий 240 см., чтобы сравнивать, потребуется посчитать  цену за метр.

В среднем 400 р/м. за гибкий, и 200-250 р. за обычный.

Классификация, маркировка LED- лент

Светодиодные ленты отличаются между собой как по типу LED-лампочек, так и их количеству. А также по:

• напряжению;
• классу пылевлагозащите (маркировка IP54, IP68 и IP67);
• типоразмеру.

По потребляемому напряжению LED-ленты подразделяются на такие виды:

• 5В;
• 24В;
• 220В;
• 12В.

Светодиодные ленты на 12 и 220 вольт – самые распространенные.

Стоит отметить, что располагаются они как одно, так и двухрядно. И каждый метровый отрезок имеет свою плотность размещения осветительных элементов до линии среза.

На количество светодиодов, их плотность влияет также их типоразмер.

В продаже встречаются LED- ленты с любым типом светодиодов с такой маркировкой:

• RGB (сочетание трех цветов);
• SND (однокристальный моноцветный светодиод);
• SMD (трехкристальный, с разными оттенками цветов);
• dd5050rgbw (четырехкристальный светодиод).

Стоит отметить, что для обеспечения правильной работы лент с  кристаллами различных оттенков, которые потребляют отличное друг от друга напряжение,  используются специальные контроллеры для их подключения.

Определенные типы лент устанавливаются только в силиконовую трубку или алюминиевый профиль.

Самой популярной является трехкристаллическая SMD лента. Однако она маломощная и рассчитывать на приемлемый уровень освещения вряд ли можно.

Подключение

Схема подключения светодиодной ленты:

1. Отрезать шнур, по длине кратный наименьшему размеру ленты.
2. В отрезанный конец установить штырь-соединитель и зафиксировать герметиком.
3. Исходя из полярности, состыковать соединитель с выходом выпрямителя.
4. Перекрыть обратную сторону отрезанного шнура заглушкой.
5. Убедиться в герметичности светильника и качестве соединений.

Выпрямитель, с использованием которого подключается LED, имеет диодный мост. Мощность выпрямителя составляет 700 Вт, чего хватит на 40 метров ленты повышенной мощности, и 100 метров – стандартной.

Установка светодиодной ленты на дерево

Монтаж осуществляется в такой последовательности:

1. Рассчитываем нужную длину ленты.
2. Подключаем все компоненты между собой.
3. Изолируем все соединения.
4. Прикрепляем LED к дереву хомутами.
5. Подключаем систему.

Установка ленты на стену здания

В данном случае хомуты не помогут, понадобятся другие решения. Установка может быть выполнена двумя способами:

1. В стене, обшитой пластиком, просверливают небольшие отверстия и с их помощью фиксируют ленту.
2. В случае с кирпичной стеной задача усложняется. Вначале устанавливают ленту по углам здания и натягивают ее до максимально возможной степени, соблюдая аккуратность. Затем в стене просверливают небольшие отверстия и фиксируют ленту. На каждый метр стены создают по одному креплению.

Техника безопасности

При установке и эксплуатации ленты не следует забывать о технике безопасности:

1. Блок должен иметь запас прочности по мощности. Несмотря на стойкость к механическим повреждениям, запас прочности у диодных светильников не бесконечен. Их нужно оберегать от ударов твердыми предметами.
2. На каждые пять метров ленты должен приходиться блок питания.
3. При установке LED нужно соблюдать полярность.

При отсутствии опыта по установке лучше обратиться за помощью к специалистам. Монтаж ленты – не слишком сложная задача, но она требует соблюдения определенных правил.

Разрезание светодиодной ленты

Режется LED-лента не в любом месте, где вздумается. Это обусловлено особенностью соединения элементов: в одном отрезке диоды следуют друг за другом в цепочке последовательно, следующий же сектор соединяется с предыдущим параллельно.

Резать ленты можно по контактным площадкам, разделяющим осветительные модули друг от друга. Для удобства она маркируется пунктиром или значком «ножницы».

Когда производитель не сделал маркировку, то разрез светодиодной ленты всегда выполняем  в месте соединительного контакта секций осветительных элементов. Либо – ориентироваться по количеству допустимых диодов на отрезке, чтобы отрезать там, где нужно и не испортить модуль.

RGB-лента имеет четырехконтактную площадку. При ее разрезе нужно учитывать эти соединения. Каждый элемент питается отдельно и имеет собственную площадку

Важно при разрезе не повредить участок, чтобы подсветка впоследствии корректно работала

При разрезании пылевлагозащищенных светодиодных лент сначала разрезается силиконовый слой канцелярским ножом, а потом уже сами осветительные модули обычными ножницами.

Подготовительные работы

Перед началом монтажных работ следует продумать ряд обстоятельств:

Точное количество материалов.
Тип освещения, принимая во внимание требуемую яркость света и наличие декоративных элементов.
Блок питания. Выбирать этот элемент системы нужно с учетом необходимого напряжения, мощности и влажности в помещении.. Прежде чем начинать установку, рекомендуется подготовить поверхность

Для этого нужно обезжирить покрытие растворителем или спиртом, удалить все дефекты с поверхности. Приступать к работе можно сразу после полного высыхания поверхности

Прежде чем начинать установку, рекомендуется подготовить поверхность. Для этого нужно обезжирить покрытие растворителем или спиртом, удалить все дефекты с поверхности. Приступать к работе можно сразу после полного высыхания поверхности.

Для выполнения работы понадобится набор инструментов:

• лестница или надежный стол;
• кусачки;
• электропаяльник (с мощностью не менее 25 Вт) и свинцово-оловянный припой;
• пинцет;
• ножовка;
• карандаш или маркер, линейка (угольник);
• электродрель.

Способ №1

Размещение с отражением света

Световой поток направляется вверх, и затем отражается вниз.

Хорошо работает на белом потолке или натяжном. Свою роль играет глянцевость и матовость покрытия. Способность отражать свет лучше проверить люксметром на месте, чтобы узнать более-мене точный процент потерянного света.

Тут вы тоже потеряете до 50%, если мерять по освещенности пола. Если вы хотите уменьшить процент потерь при отражении, то напротив led диодов можно покрасить светоотражающей краской. Или можно покрыть безцветным лаком со светоотражающим пигментом.

Чаще всего этот способ применяется при установке на обычный или двухуровневый. Место монтажа зависит и от вашей фантазии. Я видел дизайн проекты, где светодиодная подсветка крепиться внутри натяжного, диоды просвечивают через пленку, получается светят как звезды.

Расчет

У вас потолок готов и можно приступать к монтажным работам.

Количества ленты вам должно хватать, чтобы покрыть весь задуманный периметр. Если у вас выходит больше пяти метров, то придется запитывать ленты параллельно, а не последовательно. Для такой операции потребуется БП с соответствующей мощностью — можно поставить два.

Для примера, взята комната в 20 м2. С учетом фальшь-потолка и ниш-полочек, периметр ее получился 14 метров погонных.

Как рассчитать эти данные самому? Необходимо знать мощность светодиодов на 1 метр, в нашем случае это 7 Ватт.

Умножаем на общую длину ленты, которую будем монтировать, т. е. 7Ватт x5 метров/погонных x3 бухты и получится 105 Ватт.

Затем умножаем на коэффициент мощности (он обеспечивает бесперебойную работу схемы) 1,25 в итоге 131,25, округляем до 150 Ватт, т.е. с запасом. Для нашей схемы, условия соблюдаются.

На что клеить светодиодную ленту

При выборе вариантов приклеивания LED приборов, необходимо учитывать несколько параметров – это тип основания, гибкость ленты и влажность в комнате. Для подсветки санузлов используется ленты, с уровнем влагозащиты не ниже IP67.

Светодиодная подсветка ванной комнаты

Чаще всего светодиоды используются на горизонтальных и вертикальных поверхностях, которые могут иметь прямые или криволинейные формы. В данном случае лучше всего будет провести установку на заводской скотч, который устанавливается на тонкие ленты при изготовлении. Но при этом стоит учитывать, что приклеивание имеет одноразовый характер, второй раз такой способ будет неэффективным. Чтобы правильно установить  LED освещение, необходимо рассмотреть все варианты крепежа, каждый способ применим на стенах, потолке и мебели, но имеет свои нюансы.

Монтаж на клей

Специального средства для выполнения именно этой работы нет в продаже, но можно использовать составы в виде жидких гвоздей или клеевого пистолета. Также многие применяют клей «Момент», который зарекомендовал свою прочность и может зафиксировать LED-светильник в ванной комнате.

Светодиодная лента Расчет блока питания для светодиодной ленты

2.8к.23.06.2022

Если не знаете, как клеить светодиодную ленту к потолку или криволинейным конструкциям, то такой способ будет самым малозатратным и удобным. Но при выборе этого способа, стоит учитывать, что эти составы невозможно будет снять с поверхности без повреждения основания. Демонтаж LED-светильника и создание другого оформления уже будет невозможно.

При выборе этого способа, также есть ограничения в мощности ламп. LED 220 Вт может сильно нагреваться, а это приведёт к отклеиванию LED светильника от основания. Для монтажа такой ленты лучше использовать алюминиевый профиль с теплоотводом.

Монтаж на клей

Двухсторонний скотч

Используется на натяжном потолке или стеклянных поверхностях, где применение фиксаторов и установки профилей невозможно. Большинство светодиодных лент имеют штатный клеевой слой, достаточно только снять защитную плёнку и приложить нужный отрез к месту установки. Но двухсторонний скотч часто отклеивается в процессе эксплуатации, особенно, если не проведена тщательная подготовка основания. Такой способ монтажа используется только на тех участках, где другие варианты крепления невозможны.

Монтаж на двусторонний скотч

Алюминиевый скотч

Применяется в качестве защиты от перегрева, когда устанавливается LED светильник высокой мощности на натяжной потолок, материал может изменить цвет и деформироваться. Например, перед тем, как приклеить светодиодную ленту на потолок, на её основание устанавливают алюминиевый скотч. Такой защитный слой не даст возможности перегреваться основанию, изменять цвет и деформироваться, что часто происходит при термических воздействиях на материалы. Фиксация скотча к потолку проводится клеевыми составами. При выполнении монтажа, необходимо понимать, что применение такого способа считается вынужденной мерой, когда другие методы установки недоступны.

Алюминиевый скотч

Алюминиевый профиль

Крепёж предназначен для светодиодов любой мощности. Алюминиевый профиль считается лучшим способом установки LED приборов на потолке, полу и стенах. Его можно использовать в помещениях с высокой влажностью и жилых комнатах. Конструкция профиля может быть открытой или с защитным рассеивателем, лента легко наклеивается на гладкое основание, а благодаря встроенным отражателям, даёт больше света и выглядит ярче.

Сложность использования алюминиевого профиля может возникнуть на криволинейных поверхностях и основаниях из стекла, где невозможно просверлить отверстия и выставить крепёж.

Алюминиевый профиль для светодиодной ленты

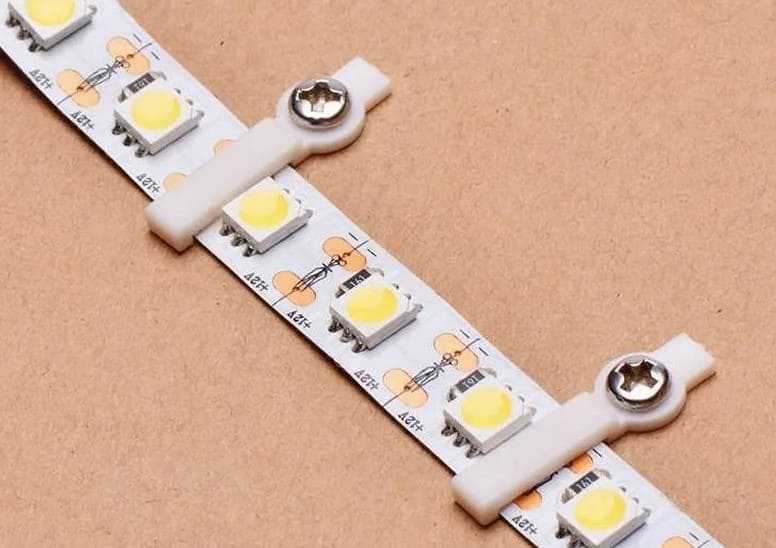

Пластиковые клипсы, хомуты или скобы

Полимерные держатели для LED на 200 Вт используются в качестве скрытого проведения освещения. Такие крепления на потолке или стене будут выглядеть не очень эстетично, да и данный способ потребует крепления на гвозди или саморезы. Клипсы, хомуты и скобы не нагреваются, что исключает возгорание, и отлично выдерживают вес любой светодиодного оборудования. Во избежание провисания ленты рекомендуется установка крепежа через 10-15 см.

Клипса крепежнаяКрепёж для гибкого неонаМонтажная клипса Профиль для светодиодной ленты. Обзор и особенности монтажа.

Варианты крепежа светодиодной ленты

Резка, соединение и подключение светодиодной ленты

Для бытовых нужд светодиодные ленты чаще всего продают в бухтах по 5 метров. Обычно такой длины достаточно для оснащения линейной или угловой кухни. Перед монтажом ленту нужно раскроить и соединить с проводами для подключения к блоку питания.

Резка

Если длина осветительной системы меньше 5 метров, ленту можно укоротить. Делать это нужно в специальных местах, которые отмечены на полотне пунктиром и знаком «ножницы». Именно здесь расположены контакты для подключения светодиодов к питанию. Они имеют вытянутую форму и расположены по обе стороны от пунктирной линии. Благодаря этому к сети можно подключить любой кусок. Для резки светодиодной ленты подойдут обычные ножницы.

Соединение

Доступны два метода соединения друг с другом соседних участков — при помощи коннекторов или пайки.

Первый способ современнее и проще. Достаточно вставить куски ленты в коннектор или соединитель с соблюдением правильного положения контактов. Ошибиться при выборе такого способа практически невозможно:

1. Обрежьте ленту.
2. Зачистите контакты ножом, чтобы убрать с них прозрачный герметик, обеспечивающий защиту от влаги.
3. Откройте корпус соединителя.
4. Вложите светодиодную ленту так, чтобы ее контакты совпали с контактами коннектора.
5. Закройте корпус.

Коннекторы разработаны для соединения обычных или RGB–лент. Они отличаются количеством контактных клемм. У обычных лент они расположены в два ряда, а у RGB — в четыре. Коннекторы бывают жесткими и с проводами. Вторая разновидность соединителей бывает двухсторонней (для подвижного соединения ленты) и односторонней (для подключения к блоку питания).

Если коннекторов нет в наличии, придется заняться пайкой. При отсутствии практических навыков лучше сначала потренироваться на небольших обрезках, которые останутся после раскроя ленты. В противном случае можно испортить основную подсветку. Ведь непрерывно паять ленту можно только в течение 10 секунд при температуре не выше 260 градусов. В противном случае произойдет перегрев полотна со светодиодами. Процесс пайки состоит из следующих этапов:

1. Уберите ножом защитный слой с контактов на ленте — они покрыты прозрачным герметиком.
2. Зачистите, а потом обработайте контакты и концы проводом флюсом (канифолью). Это очистит их и обеспечит лучший контакт с припоем.
3. Облудите провода и контакты — это необходимо сделать для защиты металлов от окисления, которое спровоцирует перегрев в местах соединения при работе осветительных приборов.
4. По очереди припаяйте провода к контактам. Чтобы не спровоцировать короткое замыкание, избегайте замыкания припоем соседних контактов.
5. Нанесите прозрачный силикон на поверхность соединений после того, как они остынут. Это необходимо для восстановления защитного слоя.

Перед пайкой нужно будет надеть на провода изоляторы (термоусадочные трубки), чтобы потом закрыть ими места соединений. Теоретически этого можно не делать, но лучше подстраховаться. Хотя коннекторами проще соединять ленту и подключать систему к блоку питания, даже при их наличии в некоторых ситуациях без пайки не обойтись. Причина — несовместимость коннекторов с некоторыми профилями. Поэтому нужно быть готовым к использованию старой и надежной технологии.

Рекомендации по установке светодиодной ленты

Подсветку ступеней лестницы светодиодной лентой нужно делать только после составления предварительного проекта и его оценки непосредственно на месте установки. К примеру, при рассмотрении проекта только на бумаге, можно упустить из виду, что лестница имеет еще и вертикальную проекцию. Освещение, создаваемое светодиодной лентой, должно быть рассеянным: оно должно подсвечивать человеку путь, но не бить в глаза.

Чтобы яркий свет диодов не ослеплял и ленту не было видно, ее следует прикрыть угловым алюминиевым профилем.

Для тех, кто проводит монтаж подсветки ступеней лестницы светодиодной лентой своими руками, лучше максимально упростить электрическую схему. Например, не ставить предохранители, так как они присутствуют в каждом блоке питания. Установка дополнительных звеньев в цепь не усилит ее безопасность.

Особенности монтажа светодиодных лент под потолок

Нельзя смонтировать светодиодную ленту для освещения потолочной поверхности, не используя провода и источники питания. Сам процесс устройства такого типа освещения не представляет особых сложностей, не требует специальных знаний и небольшого опыта в этой сфере. Но существуют определенные нюансы, о которых мало знать. Их еще нужно учитывать в процессе проведения монтажных работ.

1. Прежде всего, рассчитывается длина светодиодной полосы и необходимая мощность для ее обслуживания. Чисто математические подсчеты: умножается мощность 1 погонного метра полосы на ее общую длину.
2. Категорически запрещено последовательно подключать больше, чем 2 куска (10 метров) полосы. Если помещения огромные и такого количества осветительного материала недостаточно, необходимо применить метод параллельного подключения. Можно приобрести несколько блоков питания. Причем дополнительный блок необходим в том случае, если суммарная мощность больше 40Вт.
3. При выборе подсветки с разноцветным отражением, помимо блока питания, устанавливается еще и RGB – контролер, благодаря которому можно менять цветовую гамму.
4. Без предварительной обработки грунтовкой монтировать светодиодную полосу не рекомендуется.
5. Принцип поклейки ленты достаточно прост: снимается защитный слой, и лента прижимается на выбранные участки.
6. Последний шаг – подсоединение к блоку питания и проверка работы всей системы.
7. После проведения комплекса работ натягивается виниловое полотно натяжного потолка.

Видео о том, как подключить светодиодную ленту к блоку питания:

Пример плохой установки

Образец, как крепить не надо, местами отклеилось

Разберем, как установить светодиодную ленту на кухне своими руками. Необходимость диодной подсветки возникла из-за того, то люстра с led лампами находится в середине кухни, её площадь 11 кв.м. Площадь достаточно большая, поэтому в ней располагается обеденная зона и угловой раскладной диван со спальным местом.

Светодиодный светильник находится за спиной и я загораживаю свет, получается тень, которая уже не позволяет четко видеть место приготовления.

Не рекомендую сразу после установки включать её.

Если в медном основании были неровности или напряжение, то нагрев поспособствует отлипанию клеевого слоя в этих местах. Пример вы можете увидеть на фото, включил почти сразу, и в течение 12 часов она отвалилась во многих местах. Эти правила действуют и при установке светодиодной ленты для подсветки потолка.

Так как ставил её не в короб, и светодиоды хорошо видны, то эти места сильно выделяются на фоне остальных, смотрится совсем ужасно.

Повторные попытки закрепить эти участки к поверхности шкафчика не принесли успеха, все равно отваливается. Требуется полный демонтаж, очистка поверхности ламинированной ДСП от остатков клеевого слоя, с этим хорошо справляется изопропиловый спирт.

Покупаем хороший дорогой 3M скотч подходящей ширины, и приклеиваем его на очищенное основание ленты.

В комплекте со скотчем или отдельно продаются салфетки-активаторы для повышения адгезии поверхности. Проще говоря, что бы приклеивалось к поверхности лучше

Такой активатор достаточно ядовит, поэтому пользуйтесь очень осторожно

Как монтировать светодиодную ленту под потолочный плинтус

Этот вариант не приемлет использование зеркальной или глянцевой пленки, иначе видны будут все смонтированные элементы, которые за ней расположены. Зачастую отдельные плафоны либо светодиодную полосу используют для подсветки гардин или штор. Для этого сверху окна устанавливают небольшого размера короб, а снизу натягивается потолок.

Монтаж ленты под короб с натяжным потолком

Видео о монтаже ленты в нишу под шторы:

Исходить необходимо из того, что светодиодная лента используется, в основном, для подсветки. Поэтому конструируют потолочную многоуровневую часть таким образом, чтобы на ней разместились и другие осветительные приборы, такие как светильники, люстры, чтобы в помещении было достаточно света. Люстра, как правило, размещается в самом центре комнаты. Плафоны можно расположить в любом месте. Главное – чтобы хорошо смотрелись и были функциональными.

Подсветку можно монтировать разными способами. Все зависит от мастерства человека, его фантазии и возможностей. Основной момент – потолок должен гармонировать с остальными составляющими помещения и быть совершенно безопасным для окружающих с точки зрения противопожарной безопасности.

Необходимо иметь в виду, что абсолютно все приборы для освещения в той или иной степени нагреваются в процессе работы. Поэтому натяжной потолок должен находиться от них на некотором расстоянии. Это даст возможность избежать деформации потолочного покрытия и возгорания.

Чтобы иметь возможность дистанционно управлять RGB системой, необходимо приобрести и подключить дополнительный блок. Как правило, поставка укомплектована  специальным пластиковым или металлическим корпусом, которые предназначены для крепления блока питания и управления. Такая конструкция крепится внутри короба при помощи саморезов, чтобы она была не видна снизу.

Ленточная подсветка под натяжным потолком монтируется после предварительной очистки места крепления от пыли и грязи. Если этого не сделать, то лента держаться не будет. Непосредственно перед монтажом с ленты снимается защитная бумага, но не более, чем в 1 метр. Если полностью освободить полосу от защитного слоя, то пыль и грязь быстро на ней осядут, и надежного крепления ленты к поверхности ждать не придется. В процессе работы освобожденная от защитного слоя лента может прикоснуться к другим поверхностям, светодиоды могут между собой склеиться. Тогда процесс установки будет серьезно затруднен

Поэтому с защитным слоем нужно обходиться осторожно, без спешки и снимать его небольшими частями по мере крепления светодиодной ленты к коробу

Если в процессе монтажа остались лишние сантиметры ленты, не стоит поспешно их обрезать. Необходимо иметь в виду, что разделить полосу можно только в тех местах, которые отмечены в виде перпендикулярной полосы, а она проходит каждые 3 – 5 диодов.

После окончания процесса монтажа диодной полосы, конец, который оснащен разъемом, подключается к блоку питания. При отсутствии таких разъемов на отрезанном участке необходимо восполнить пробел и припаять их самостоятельно. Основной момент: не запутаться с полярностью. При неправильном соединении вся система выйдет из строя.

Для облегчения работ, связанных с заменой либо ремонтом осветительных приборов, желательно блок питания и управления размещать в таких участках короба, где можно будет их достать, без причинения вреда конструкции. При установке светодиодной ленты по всему периметру комнаты могут возникнуть определенные сложности в этом вопросе. Тогда желательно блоки установить за пределами такого помещения.

После окончания монтажных работ необходимо проверить рабочее состояние схемы. Для этого нужно включить блок питания. Если к освещению вопросов нет, проверяется работоспособность дистанционного блока в различных режимах. Если вы убедились, что все исправно работает, можно приступать к обустройству натяжного потолка.

Пайка светодиодной ленты

Монтировать светодиодную ленту не сложно. Однако, многих отпугивает необходимость в ее пайке. Эти действия нужно предпринимать в тех случаях, когда длина приобретенной ленты превышает необходимую либо одного полотна явно недостаточно для большой комнаты. При сложных фигурах лента множество раз поворачивается, меняет направление, для чего также необходимо ее разрезать. После контактные места необходимо заново соединить. Не стоит моментально искать профессионалов – электронщиков. Просто для начала приобретите соединительные провода или коннекторы.

Спаянные RGB ленты

Использование коннекторов для светодиодной ленты

Соединять светодиодные ленты при помощи коннекторов гораздо легче, чем спаивать их, однако такой вариант имеет свои недостатки.

Принцип соединения коннектора и светодиодной ленты

Когда используется коннектор, образуется небольшая площадь соприкосновения у контакта на соединителе и контакта на ленте, в связи с чем возможен нагрев. Находящиеся в непосредственной близости от этого места светодиоды могут потерять свою яркость и отличаться от других диодов, что негативно скажется на однородности подсветки. Более того, при отсутствии пайки и лужения медь со временем потемнеет, после окислится, образуется зеленый налет (оксиды) которые препятствуют прохождению тока. При большом нагреве контактов окисление происходит гораздо быстрее. Результат – диоды начнут мигать и со временем потухнут. Даже если каким-то образом увеличить площадь соприкосновения, окисления в будущем все равно может произойти. Следовательно, если есть возможность, стоит остановить свой выбор на пайке.

Необходимые инструменты для пайки

Паять не так сложно, как кажется на первый взгляд. Необходимо иметь общее представление о работе. Из материалов стоит запастись:

• канифолью;
• нейтральным флюс – гелем;
• паяльником небольшой мощности;
• тонкими медными проводами;
• зубочистками;
• стриппером или ножом;
• оловянно – свинцовым припоем.

Как паять светодиодную ленту

Краткая инструкция по проведению работ имеет такой вид:

1. Готовим паяльник.
2. Опускаем его в канифоль.
3. После опускаем в припой.
4. Второй раз окунаем в канифоль.
5. Паяем провода и ленту.

Прокладка провода

Производители советуют спрятать ленту в специальный короб, чтобы защитить ее от попадания грязи и влаги. На каждой подсвечиваемой ступени делается накладка, защищающая диоды от повреждений. Такая накладка изготавливается из алюминиевого профиля. На него и нужно наклеить ленту. Для этого разрезаем ленту на отрезки одинаковой длины, соответствующие ширине ступеней. Концы лент оснащаем коннекторами.

Обезжириваем поверхность перед наклейкой ленты, а провода нужно протянуть через щели под ступенями. На одном из пролетов закрепляется кабель-канал, куда проводится провод от каждой ступени. Напротив первой и последней ступени предусматриваются места для крепежа чувствительных датчиков, если вы используете автоматическую схему подключения.

Применение кабельных каналов позволяет спрятать провода. Они смотрятся естественно. К тому же есть возможность выбрать расцветку, подходящую к вашим ступеням.

Прокладку кабелей можно выполнить и без каналов – над ступеньками. Но в этом случае испортится внешний вид лестничной системы. Лучший вариант – проложить провод с внутренней стороны, однако, не во всех случаях есть такая возможность.

Правила монтажа

Как правильно организовать своими руками освещение дома светодиодной лентой?

Вот основные правила ее монтажа:

Как правило, лента поставляется с нанесенным на ее тыльную поверхность клеящим слоем. Для ее наклейки можно использовать любую чистую, гладкую и ровную поверхность;

Тыльная сторона ленты с клеящим слоем от 3М — известнейшего производителя качественного скотча

Режьте ленту только по разметке (поперечным рискам с изображением ножниц). В противном случае разрез выведет из строя крайнюю секцию;

Линия разреза

Не забывайте про теплоотвод. В роли рассеивающего тепло профиля можно использовать не только предназначенные для этой цели радиаторы, но и обычный алюминиевый (при небольшой мощности освещения — пластиковый) уголок;

Лента наклеена внутри виниловых кабель-каналов

Никогда не соединяйте ленты последовательно. При длине 5 метров лента с потреблением порядка 18 Вт/м ощутимо греется на подключенном к питанию конце из-за небольшого сечения токоведущих жил. Увеличение нагрузки на проводник сделает перегрев (и связанную с ним деградацию светодиодов) гарантированным;

Несколько источников света подключаются к БП только параллельно

Обязательно обеспечьте вентиляцию ниши с БП и защитите ее от насекомых. Длительный перегрев электролитических конденсаторов и короткие замыкания, вызванные мухами и тараканами — основные причины смерти импульсных блоков питания;

Ниша для блока питания защищена вентиляционными решетками с сетками от насекомых

Если вам нужно припаять к клеммам укороченной ленты провода питания — используйте паяльник мощностью не больше 40 ватт. Как влияет перегрев на ресурс светодиодов, мы уже упоминали. Кроме того, детали в smd-корпусах могут просто-напросто отпаяться с перегретой подложки из весьма теплопроводной меди;

На фото — припаивание провода питания к клеммам

При монтаже подсветки потолка ленту проще всего уложить на потолочный плинтус с широкой вертикальной полкой (для наклейки на стену) или широкий молдинг. Для большей жесткости отдельные планки плинтуса склеиваются торцами. Стыки можно усилить импровизированными нагелями из спичек.

Лента наклеивается на багет, закрепленный с 5-сантиметровым отступом от потолка

Установка соединительных элементов

Установка соединительных элементов для светодиодной ленты — это процесс, который позволяет подключить несколько секций светодиодной ленты друг к другу, создавая более длинную ленту. Чтобы установить соединительные элементы, необходимо выполнить следующие действия:

• Выберите соединительные элементы, подходящие для вашей светодиодной ленты и соединения, которое вы хотите создать. Существуют различные типы соединительных элементов, такие как разветвители, угловые соединители, соединители для подключения к блоку питания и т. д.
• Убедитесь, что лента отключена от источника питания. Это позволит избежать повреждения светодиодов и других компонентов.
• Подготовьте ленты, которые вы собираетесь соединить. Обрежьте концы ленты и удалите изоляцию с проводов на каждом конце.
• Подключите соединительные элементы к лентам. Следуйте инструкциям для выбранного типа соединительных элементов и подключите провода соединительных элементов к проводам ленты. Обычно это делается при помощи зажимов, винтов или подключения проводов к разъемам.
• Проверьте, что соединение установлено правильно. Проверьте, что провода правильно подключены к соединительным элементам и лентам. Проверьте, что соединительные элементы плотно прилегают к проводам и не оставляют промежутков между проводами и элементами.
• После установки соединительных элементов, соедините ленту с источником питания и проверьте ее работу. Обычно светодиодная лента должна светиться ярко и равномерно по всей длине.

Почему светодиодная лента отклеивается и как установить её на место

При использовании скотча для монтажа часто возникает такая ситуация, когда липкое основание начинает отслаиваться от поверхности. Причин может быть множество, но основные из них – это неправильно подготовленное основание и высыхание клеевого слоя от воздействия тепла. При монтаже необходимо учитывать вес источника света и элементов управления световыми потоками. LED-светильники с мощностью 220 Вт не имеют липкого основания, что подразумевает их установку только на профили и крепежи. Поэтому стоит заранее предусмотреть ниши для скрытого монтажа, где будут установлены эти элементы.

Светодиодная лента Светодиодная подсветка своими руками

68401.12.2022

Сферы применения

Светодиодные ленты уличного применения облачаются в защитную силиконовую оболочку, предохраняющую их от воздействия влаги. Благодаря этому уличные светильники способны работать практически в любых метеорологических условиях. Это главное отличие уличных модификаций от светильников для помещений.

Светодиодные уличные ленты применяются везде, где по каким-либо причинам нет возможности установить стационарный источник света или необходимо дополнительное освещение. Возможности использования LED дополнительно расширяются, благодаря тому, что можно самостоятельно изменять уровень яркости и цвета свечения.

Возможность управлять освещением. Вы можете самостоятельно менять уровень яркости, цвет источника, настраивать необходимый режим и применять ленту для целого экрана или цветомузыки.
