Электрическая схема проводки квартиры панельного дома: рассмотрим подробно

Как устроена проводка в хрущевке. Электропроводка в хрущевке

Зачем вообще нужно менять проводку в хрущевке, тем более, если она нормально функционирует? Для ответа на этот вопрос, вспомните время, когда строились эти самые хрущевки. Последние дома воздвигались в далеком 1985 году, то есть практически 30 лет назад. Электропроводка в этих домах устанавливалась тогда же. В те времена все, что ни делалось, то делалось, как говорится, на века.

Сеть также была установлена с приличным зазором, в доказательство этому является тот факт, что большая часть электропроводки в хрущевках до сих пор не менялась, но тем не менее до сих пор функционирует.

Строителям и инженерам прошлого за создание подобных проектов надо отдать должное. Но как ни крути, с момента последних работ попрошло от 30 до 60 лет (хрущевки строились в период с 50-х по 80-е года прошлого столетия), за это время чудо советской инженерии – электропроводка в хрущевках все же значительно поизносилась. Не стоит забывать, что на момент монтажа советские инженеры никак не могли предугадать появления мощных стиральных машин, кондиционеров, компьютеров и т.д. Проводка в те времена рассчитывалась на стандартный набор потребителей того времени, а именно свет, радио, возможно, телевизор и дверной звонок. Количество электроприборов, в то время, в среднестатистической квартире, можно было пересчитать на пальцах одной руки.

Отдельно нужно сказать о способах защиты. Счетчики и керамические пробки того

времени, в которых использовались одноразовые жучки, уже давно канули в Лету, но тем не менее во многих квартирах все еще установлены все те же счетчики, правда более поздних конструкций с теми же керамическими пробками, но уже без одноразовых предохранителей. Такие электроприборы уже давно неэффективны и несопоставимы с нынешними реалиями, а потому менять их нужно незамедлительно.

Эксплуатация той советской электропроводки несет в себе вполне реальную угрозу. Прикиньте ее возраст и добавьте к нему увеличившиеся количество электропотребителей, на выходе получите вполне реальную угрозу не только сбоя работы сети, но и короткого замыкания, что может привести к пожару.

План электропроводки

Итак, мы уже точно определились, что менять поводку в хрущевке – это не просто один из этапов ремонта квартиры, а принципиальная жизненно важная необходимость.

Если у вас нормальный ремонт и вы не собирались нечего менять, то пора бы задуматься. В случае возникновения пожара из-за неисправности электрической сети убытки могут быть гораздо больше, чем от незапланированного ремонта. Если вы ремонт уже планируете или уже начали подготовительные работы, но в ваши планы не входил электромонтаж – вам будет гораздо легче, ведь проводка делается на завершающих стадиях ремонтных работ.

На самом деле электропроводка, при всей своей важности не такая уж и сложная задача, чем может показаться на первый взгляд

Пример проекта электропроводки квартиры

Для начала составьте подробный план вашей квартиры, учитывая масштаб (подробнее об этом написано в нашей предыдущей статье:). В плане, помимо точных размеров комнат, укажите точное месторасположение окон и дверей. После составления чертежа сделайте с десяток копий. Копии делать обязательно, при дальнейших этапах планирования электропроводки они вам пригодятся.

Теперь возьмите один из планов и постарайтесь отметить на нем расположение мебели.

Если вы еще точно не определились или планируете в будущем сделать перестановку, сделайте несколько эскизов с возможным расположением мебели в квартете (на этом этапе вам уже пригодятся заранее сделанные копии плана квартиры). Не ленитесь подключать родственников, которые будут приживать с вами в квартире, даже детей

Поврете, мозговым штурмом всего вашего семейства вы сможете предугадать возможное наибольшее количество вариантов, а это очень важно и мнение даже самых маленьких членов семейства (ясное дело, что ребенку пяти лет такие вопросы можно не задавать, но десяти — вполне возможно), может быть весьма разумно. Делается это для того, чтобы определить месторасположение будущих электроточек – выключателей, розеток. Суть заключается в том, чтобы их месторасположение не конфликтовало с расположением мебели в квартире, даже если вы затеете перестановку

Пусть какая-то розетка окажется за шкафом, но если вы вздумаете передвинуть мебель, она как раз пригодится для компьютерного стола или гладильной доски

Суть заключается в том, чтобы их месторасположение не конфликтовало с расположением мебели в квартире, даже если вы затеете перестановку. Пусть какая-то розетка окажется за шкафом, но если вы вздумаете передвинуть мебель, она как раз пригодится для компьютерного стола или гладильной доски.

Основные виды подрозетников

Розетка надежно фиксируется благодаря наличию подрозетника, современные виды позволяют заменять их в любой момент, если появиться желание сменить модель на более подходящий по стилю комнаты, или при его повреждении. Подрозетник можно назвать коробкой для розетки.

В продаже можно найти разнообразные виды коробок, которые подходят для разных стен поэтому, чтобы выбрать подходящий для стены из бетона, нужно сначала разобраться в ассортименте этих устройств.

По виду поверхности, на которую планируется монтировать подрозетник, можно выделить два вида:

• для основных конструкций, имеющие твердую поверхность. Таких, как кирпичная, железобетонная, бетонная стен и другие;
• для отдельных видов отделочных материалов таких, как гипсокартонные, панельные, фанерные и другие. Которые также могут служить как перегородки в доме, где установка подрозетников проводится часто.

Для твердых стен коробки выглядит как стаканчики круглой формы, его фиксация происходит с использованием специального состава. В них оставляются проходы, которые служат местом проведение проводки. Есть стаканчики, у которых есть по бокам крепежи, необходимые для соединения с другими подрозетниками, в случае если устанавливается сразу несколько розеток рядом. С помощью этого элемента они легко монтируется рядом.

Для твердых стен коробки выглядит как стаканчики круглой формы, его фиксация происходит с использованием специального состава.

Для тонких конструкций, используются детали с наличием специальных крепежей, обеспечивающие закрепление к отделочным материалам, они в дальнейшем закручиваются, сила крепежа определяет их ровность и направление, является регулятором.

Для тонких конструкций, используются детали с наличием специальных крепежей, обеспечивающие закрепление к отделочным материалам.

Также различаются коробки формой, самые распространенные круглые, они привычнее в установке, кроме того можно найти квадратные и овальные виды.

Вторые два вида отличаются большим объемом, данные виды, как и первый, предназначены для проводки, которую скрывают. Они монтируются внутрь стены, чтобы их никак не было видно под самой розеткой.

Нужно отметить, что есть и «открыты» подрозетники, которые закрепляют прямо к плинтусам.

Самые распространенные круглые, они привычнее в установке. По размерам можно выделить стандартные, и более глубокие, которые используются для замены распределительной коробки.

По материалу изготовления можно выделить металл и пластик. Изделия из металла были популярны раньше, сейчас часто используют изделия из негорючего пластика.

Металлические подрозетники применяются обычно в деревянных домах. Как закрепить подрозетник метталический для деревянной стены, нужно применять пайку, ведь их невозможно сварить.

Сейчас часто используют изделия из негорючего пластика.

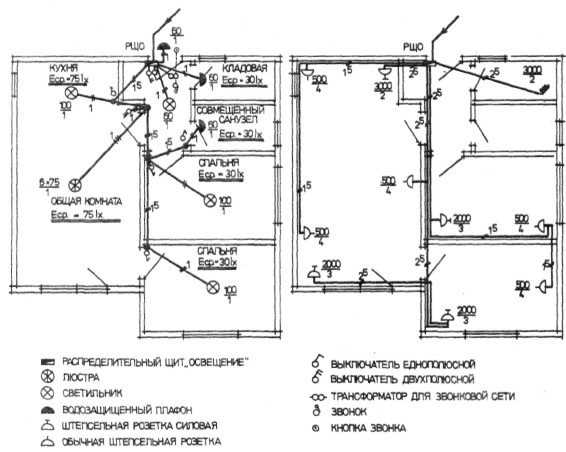

Типовые схемы электропроводки в квартире.

При разработке схемы электрик должен обязательно учитывать такие нюансы как расположение розеток и выключателей в комнатах, чтобы они впоследствии не оказались закрыты мебелью. Если Вы обратитесь к нам, мы учтем все моменты, заземление электроприборов мощность и выбор сечения проводника, монтаж современной защиты (УЗО, автоматы).

Итак, если квартира имеет стандартную планировку, можно воспользоваться уже готовой схемой разработанной для типовых квартир внеся незначительные корректировки. Она приведена на рисунке ниже.

Рисунок 1- принципиальная схема электропроводки квартиры.

Рисунок 2- однолинейная схема электропроводки квартиры.

Обязательным требованием является монтаж системы уравнивания потенциалов. Для этого необходимо отдельным проводом соединить заземляющую шину в электрическом щите с трубами холодной, горячей воды и канализации, а так же с ванной, что и показано на схеме рисунок 2. Правила выполнения системы уравнивания потенциалов определены стандартом МЭК 364-4-41 и пп. 1.7.82, 1.7.83, 7.1.87, 7.1.88 ПУЭ 7-го изд.

На данной схеме показано подключение проводки квартиры к трехфазному питанию стояка дома. От этажного щита в квартирный щит заходит кабель марки ВВГ 5*16 то есть ввод в квартиру. Ввод представляет собой пяти жильный кабель, от которого запитана вся квартира. N — это рабочий ноль. L1,L2,L3 — это номера фаз. PE — это защитное заземление.

Распределительный щит в квартире устроен следующим образом: вводной кабель подключается к вводному автомату, от вводного автомата кабелем или шиной идут перемычки на групповые автоматы, сеть освещения, розеточная сеть и прочие электроприборы.

Электропроводка в старых домах. Типовые схемы электропроводки в квартире

Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

В предыдущей статье я рассказывал Вам про подготовку к замене электропроводки в квартире. Вот ссылочка на  эту статью . Итак, приступим к дальнейшему изучению материала.

Но прежде, чем начать изучение новых схем, нужно хорошо познакомиться с существующими типовыми схемами и проектами.

Я еще раз повторю Вам, что для замены электропроводки в квартире необходимо разработать проект, и по-другому быть не может. Потому как возникает много немаловажных вопросов, которым необходимо уделить достаточного внимания:

• расчет мощности устанавливаемого оборудования
• выбор сечения проводов и кабелей
• выбор аппаратов защиты (автоматы, УЗО, дифавтоматы)
• выбор счетчика электрической энергии
• место установки квартирного щитка
• место установки розеток и выключателей
• др.

Вот несколько примеров для наглядности: проект электроснабжения офиса и проект схемы электропроводки магазина «Промтовары» .

В старых домах и квартирах существует несколько типовых схем.

1. Схема старой электропроводки в квартире с электрическими плитами

В этой схеме защитный проводник PE применяется только для электрической плиты. Для групповых линий он не используется.

Чаще всего питание электроплиты осуществляется трехжильным алюминиевым проводом сечением 4 кв. мм, например, АППВ (2х4), а питание  групповых линий — двухжильным алюминиевым проводом сечением 2,5 кв. мм, например, АППВ (2х2,5).

Читайте статью о том, как  подключить электроплиту по современным нормам и требованиям.

2. Схема старой электропроводки в квартире с газовыми плитами

В квартирах с газовыми плитами защитный проводник PE вообще отсутствовал, а вводной кабель и групповые линии выполнялись двухжильным алюминиевым проводом сечением 2,5 кв. мм, например, все тем же АППВ (2х2,5).

Рекомендую почитать Вам следующие статьи:

• схема этажного щита
• аварийное состояние подъездного щита (разбираем причины)

Недостатки старой электропроводки

В наших квартирах, построенных еще лет 20-40 назад, нормы и требования к электропроводке были другие, поэтому электропроводка выполнялась по старым требованиям:

• алюминиевыми проводами, рассчитанная не небольшие электрические мощности и нагрузки
• с системой заземления TN-C , т.е. отсутствие защитного проводника РЕ
• отсутствие защиты от поражения человека электрическим током ( дифференциальные автоматы , УЗО )

Эксплуатация старой электропроводки ОЧЕНЬ опасна для жизни человека. Не редки пожары из за коротких замыканий .

Если это Вам не безразлично на свою безопасность, то необходимо периодически проверять качество своей электропроводки. Вам в этом поможет любая электротехническая лаборатория  (ЭТЛ) по месту Вашего проживания. У нее для этого имеется ряд специальных приборов. Также необходимо в обязательном порядке переходить на систему заземления TN-C-S. Об этом читайте здесь .

Приведу наглядный пример: Вы  купили себе в квартиру ванну джакузи, стиральную машину или посудомоечную машину. Прочитали паспорт и инструкцию по эксплуатации, в которой говорится, что питание ванны должно осуществляться от сети 380/220 (В) с системой заземления TN-C-S (3-х проводная сеть — фаза, ноль и земля) и в линии обязательно должно быть установлено устройство защитного отключения (УЗО) или дифавтомат.

Если нет денег на прибор и нет схемы

В ряде случаев поиск проводки является принципиальной задачей: например, нужно срочно проделать сквозное отверстие в стене, забить дюбель или гвоздь. В таких случаях можно воспользоваться подручными средствами для того, чтобы понять, где в панеьном доме располагается проводка:

1. Индикаторная отвертка. Этот способ уже вскользь упоминался в предыдущем разделе нашей статьи. Обычная индикаторная отвертка определяет напряжение, а потому провод с тонкой изоляцией на небольшой глубине он также обнаруживает без проблем. Можно начать свой поиск от розетки или люстры и вести инструментом по стене до той точки, рядом с которой вы планируете работать. Точность метода очень высокая (плюс-минут пара сантиметров), но универсальным его назвать никак не получается.
2. При капитальном или косметическом ремонте можно попросту присмотреться к стенам и поискать отличия в цвете штукатурки. Более светлые шершавые полосы другой текстуры — это, вероятно, штробы для проводов. Для них чаще всего используется чуть менее жидкий раствор, да и делаются они гораздо позже — разница точно будет заметна на глаз.
3. Радиоприемник. Удивительно, но даже с помощью обычного радиоприемника можно сделать свою импровизированную схему проводки в многоквартирном панельном доме. Для этого нужно включить устройство и настроить его на частоту 100 килогерц (кГц). Именно в этом диапазоне кабеля начинают испускать помехи — здесь работает закон единства электрического и магнитного полей. Нужно вести по стене антенной так же, как будто это специализированный прибор или отвертка-индикатор. Единственный недостаток — у метода невысокая точность. Погрешность может составлять до десятка сантиметров, а потому при работе с дрелью или перфоратором лучше отступить столько же во избежание неприятностей.
4. Микрофон. Фактически, микрофон также является антенной — эти устройства используют примерно один и тот же принцип работы, пусть и имеют разные диапазоны чувствительности. Тем не менее, при полном отсутствии инструмента он поможет вам найти штробу в панельном доме и избежать неприятных ситуаций. Нужно включить микрофон в записывающее устройство и сделать динамики погромче. Затем нужно проводить вдоль им вдоль стены на расстоянии 1–2 сантиметра. Характерный признак обнаруженной проводки — характерный  треск. Точность метода не выше, чем у радиоприемника. Также предполагается сделать запас для предотвращения поражения током.

Замена электропроводки на потолке

Мы знаем, что проводка размещается не только на стенах, она также проходит и по потолку и подает ток к светильнику. Такую проводку также нужно поменять и тут возникает вопрос, как же можно осуществить этот процесс в панельном доме, если не будет использоваться подвесной потолок, и не будет наноситься штукатурка?

Выходом является использование старых каналов или швов между потолочными панелями. Напомним в дополнительный раз: штробить перекрытия (потолок или пол) строго запрещено.

Использование старых каналов для замены проводки можно назвать самым оптимальным. Однако есть нюанс. Края канала часто заштукатурены цементом и их нужно будет разбить.

В середине кабель не должен быть закрепленным. Сам канал может иметь большую длину и процесс протягивания нового провода может быть сложным.

Здесь можно прикрепить новый кабель к старому и, вытягивая старый, мы затянем новый. При этом не следует сильно сгибать старый алюминиевый провод. Дело в том, что отработанный алюминий хрупкий и быстро ломается.

Протянуть проводку можно и с помощью стальной проволоки. Проволоку просовывают через весь канал и затем втягивают новый провод. Старый провод все равно придется демонтировать.

Собственно таковы являются способы монтажа новой проводки, и именно от ваших желаний и ресурсов зависит выбор одного из них. Как видно, каждый способ предполагает свой вариант замены и прокладки проводки и в зависимости от выбранного способа составляется схема новой проводки.

Инструменты и материалы

И так, перед тем, как поменять проводку в квартире, которая находится в панельном доме, нужно взять:

1. Перфоратор с коронкой и набором сверл для бетона. С помощью коронки будут делаться отверстия для подрозетников. Сверла нужно использовать для отверстий, в которые будут вставляться дюбеля-хомуты.
2. Нож.
3. Молоток.
4. Слесарное зубило.
5. Пассатижи.
6. Бокорезы.
7. Плюсовую и минусовую отвертки.
8. Индикатор.
9. Рулетку.
10. Паяльник (мощность не должна превышать 60-ти ватт).
11. Шпатель (им будут закреплять монтажные коробки и провода).

Что касается материалов, то их список состоит из:

• трехжильного медного провода (для освещения провод с сечением в 1,5 кв. миллиметра, для розеток — 2,5 кв. миллиметра);
• монтажных коробок (подрозетников);
• розеток;
• включателей;
• дюбелей-хомутов;
• алебастра;
• клеммников;
• изолирующих лент;
• проволоки с сечением 1,5 миллиметра.

Последовательность выполнения работ

Когда вы подготовили и утвердили схему, запаслись всеми инструментами и материалами, можно приступать к замене проводки. С самого начала вам нужно приготовить специальную розетку, к которой будет подключаться перфоратор и другие устройства.

Эта розетка будет подключаться сразу после счетчика. Для ее создания нужно установить на дощечку двойную розетку и автоматический выключатель (должен быть рассчитанным на 16 ампер). От розетки должен идти недолгий кабель.

Когда такая розетка является готовой, отключают подачу электричества и подключают эту розетку. Это подключение предусматривает отсоединение идущих от счетчика кабелей от квартирной сети и присоединение к нашей розетке.

В результате квартира будет обесточенной, что и нужно для безопасной замены старой проводки. Далее демонтируют все розетки, выключатели и светильники. После этого нужно найти распределительные коробки. Это можно сделать либо постукиванием по стене, или благодаря специальному устройству.

Следующий этап заключается в открытии этих коробок, разъединении алюминиевых проводов и их вытягивании.

По сути дела демонтаж является законченным. После этого устанавливают новую проводку одним из способов, которые мы уже определили выше. В это же время делают большие отверстия для монтажных коробок и устанавливают коробки.

Далее всю систему соединяют и проверяют на наличие короткого замыкания. В конце наносят шпатлевку (если нужно), монтируют розетки, выключатели, люстры и, отключив временную рабочую розетку, подключают новую квартирную проводку.

На время отключения спецрозетки и подключения проводки, которая будет заменой старой, питание должно быть отключенным.

Способ 3. Радиоприемник либо обычный микрофон

Если визуально найти прямой электрический провод, расположенный в стене, не получается, то можете воспользоваться обычным радиоприемником или же микрофоном. Оба варианта позволят вам легко отыскать необходимый участок.

Радиоприемник

• для поиска подойдет любой приемник, настроенный на диапазон 100-150 кГц;
• включите в розетку электроприбор с сильным потреблением тока;
• поднесите к стене приемник и начинайте водить вдоль в поисках кабеля;
• появившийся треск или же постоянное шипение будут сигнализировать о расположении электрического провода.

Микрофон

• подключаем микрофон к магнитофону;
• проводим те же манипуляции, что и с приемником;
• услышали треск или шипение либо любые другие шумы — значит, нашли то, что искали.

Необходимость замены проводки

Существует несколько причин проложить новую домашнюю электрическую сеть:

1. Исчерпание ресурса старых кабелей. В панельных новостройках прокладывали алюминиевые провода, срок службы которых составляет 25 лет. Изношенные жилы греются в подгоревших и надломленных местах. Растрескавшаяся изоляция может стать причиной короткого замыкания.
2. Рост энергопотребления. Сечение старых проводов рассчитано на нагрузку в 1,5 кВт. Новые модели фенов, микроволновых печей и многих других приборов потребляют от 2 (кВт).
3. Увеличение числа электроприборов. Для их подключения требуются новые розетки.
4. Переоборудование системы энергоснабжения из TN-C в TN-C-S. Так поступают в некоторых домах. Это дает возможность заземлить розетки и приборы, для чего требуется прокладка 3-жильного кабеля.

Перед тем как заменить электросеть, следует обдумать целесообразность этого мероприятия. Из-за больших трудозатрат рекомендуется по возможности сохранить существующую проводку, если кабели находятся в удовлетворительном состоянии.

Полезные советы
Схемы для подключения
Принципы работы устройств
Главные понятия
Счетчики от Энергомера
Меры предосторожности
Лампы накаливания
Видеоинструкции для мастера
Проверка мультиметром

Что собою представляет панельный дом?

Панельные дома возводили ещё в советские времена. Они были своего рода эконом-вариантом, потому что сочетали в себе быстроту постройки и невысокую стоимость строительных материалов. Панельное строение возводилось из железобетонных плит, которые изготавливали на специальных заводах путём заливки бетоном металлической арматуры. Эти плиты (или панели) были двух видов – для полов или потолочных перекрытий и стеновые.

Панельное строение сродни карточному домику, каждая стена в нём является несущей. Ни о какой перепланировке здесь не может быть и речи, только затронь одну стену, сложится весь дом. Сейчас такие строения редко возводят, да и люди не особенно хотят приобретать жильё в панельных домах. Всё-таки для проживания кирпичные постройки считаются более комфортными. Они лучше сохраняют тепло, обладают повышенной шумоизоляцией, и, конечно же, в них гораздо легче проводить ремонтные работы и перепланировку. Особенно если речь заходит о таком вопросе, как заменить проводку.

Это интересно: Акустический (хлопковый) выключатель — включение и выключение света по хлопку, принцип работы, как сделать своими руками, схема подключения

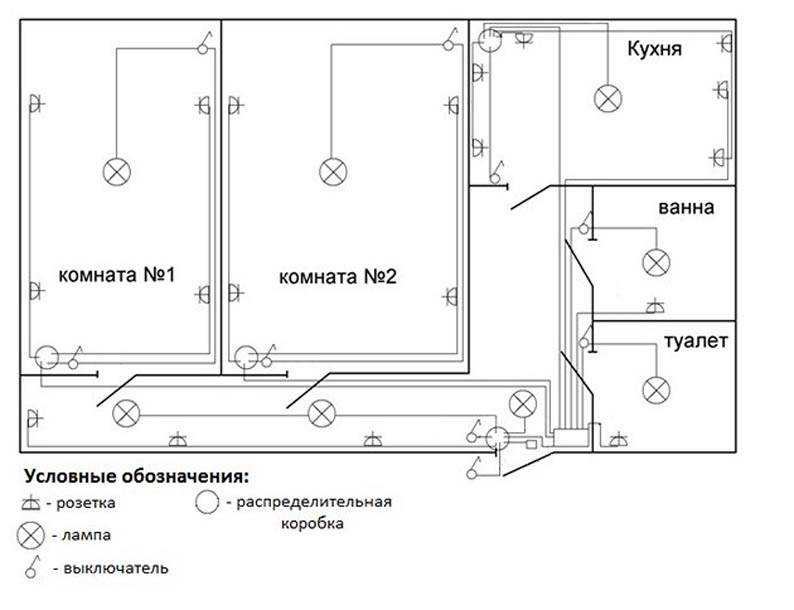

Типовая схема разводки

Типовая схема электропроводки квартиры непосредственно зависела от характеристик постройки и ее конструктивных особенностей. Ниже, к примеру, электропроводка в панельном доме для 21-й серии панельных домов — первого поколения панельных домов без каркаса.

Сразу стоит обратить внимание на несколько деталей:

1. В каждую комнату заводилась отдельная группа проводов, что позволяло не отключать от питания все помещения при ремонте (например, если производится замена проводки в квартире).
2. Для коридорных розеток, звонка и освещения перед квартирой использовалась отдельная распределительная коробка.
3. Отдельная ветка сети — кухня и светильники. Они имели увеличенное сечение кабеля, так как во многих домах 21-й серии не предусматривалась установка газовых плит и делался изначальный задел под использование электрических.
4. Для ванной и туалета отводилась отдельная линия. Распределительная коробка отсутствовала.

Если говорить в целом, то схема весьма простая и понятная — разобраться в ней сможет даже любитель. Но другой вопрос заключается в том, насколько следовали этим рекомендациям сами строители и электрики. На то было несколько причин:

1. Брак плит. Часто штробы, предусмотренные под прокладку проводки в многоквартирном панельном доме не имели должных габаритов — были забиты щебнем или бетоном. Поэтому часто разводка производилась под полом или в неподходящих для этого местах.
2. Простои в строительстве. Дома, постойка которых консервировалась на срок от двух лет и больше, давали очень сильную усадку — сказывались относительно большая высота и отсутствие каркаса. Поэтому стыки между плитами зачастую были неровными. Иногда именно эти промежутки электрики и использовали для закладки проводов и перед тем, как заменить проводку, их стоит проверить в первую очередь.
3. Желание сэкономить время. Также довольно прозаичная и весомая причина, которая стала причиной хаотичного расположения проводки в многоквартирном панельном доме.

Что в итоге? Выше вам была приведена схема типовой разводки кабелей, которая должна была бы быть в данной квартире. Ниже же — реальная схема, которая была создана одним из собственников в квартире панельного дома в процессе ремонта:

Отличия видны невоооруженным глазом:

• распределительные коробки находятся не в тех местах;
• проводники практически нигде не расположены паралельно полу и потолку;
• вместо четырех линий сделано лишь две;
• схема питания напрочь изменена.

Следовательно, напрашивается лишь один вывод: перед тем, как поменять проводку, можно узнать в паспорте дома его год заложения и серию, найдя затем в интернете типовую схему с учетом СНиП и ГОСТ. Но она практически во всех случаях будет сильно отличаться от оригинала по указанным выше причинам. Следовательно, обнаружение проводников в панельном доме лучше производить самостоятельно

Также важно заменить проводку в панельном доме в соответствии со всеми стандартами, чтобы ее работа, обслуживание и ремонт вызывали минимум хлопот (как на рисунке ниже). Стоит помнить: во многих сериях штробление стен под проводку запрещено — в ряде «панелек» все стены одновренно являются несущими и это может привести к очень плачевным последствиям

Инструкция по замене электропроводки

Работы выполняются в несколько этапов.

Обесточивание нужного участка

Сегмент сети, в пределах которого необходимо поменять проводку, отключают от напряжения при помощи защищающего его автомата.

Если работы выполняются во всей квартире, поступают следующим образом:

1. Отключают вводный автомат.
2. Отсоединяют провода от его выходных клемм. Оголенные концы жил изолируют.
3. К выходным клеммам вводного автомата подключают переносную розетку. Она понадобится для питания электроинструмента.

Нельзя подключать переноску к счетчику, т.е. до вводного автомата. В этом случае она не будет иметь защиты от короткого замыкания.

Отключив автомат, следует убедиться при помощи индикаторной отвертки, что участок обесточен.

Если провода не отсоединялись, нужно повесить в щитке табличку с текстом «Работают люди» либо поставить помощника для наблюдения. Эти меры предупредят случайное включение автомата соседом.

Удаление старых проводов

Действуют в следующем порядке:

1. В распределительных коробках кабели отсоединяют друг от друга.
2. С другой стороны их отключают от электроточек.
3. Тянут за провод, пытаясь вытащить его из канала. Иногда это удается.
4. Если провод держится прочно, выбивают из канала раствор при помощи зубила или вооруженного лопаткой перфоратора.

Если старая борозда не будет использоваться для прокладки новой линии, провод можно оставить в стене. С обеих сторон его подрезают и изолируют.

Создание каналов

Штроба выполняется следующим образом:

1. На стене карандашом вычерчивают 2 линии на расстоянии 2 см друг от друга, обозначающие края будущей борозды.
2. Болгаркой или штроборезом прорезают вдоль разметки канавки. Глубина погружения инструмента не должна превышать 10 мм.
3. Зубилом или перфоратором с лопаткой выбивают бетон между канавками.

Максимально допустимая общая длина горизонтальных штроб на стеновой панели составляет 2 м, по вертикальным — ограничений нет.

На потолочных панелях максимальная общая длина штроб в любом направлении не может превышать 15 см.

Схема электропроводки в квартире панельного дома или новостройки: проектирование и расчет

Каждый хозяин должен знать, как устроена квартирная электропроводка в его жилище. И если досконально эту информацию вас никто не заставляет изучать, то основы в любой экстренной ситуации обязательно помогут. Обычно схема проводки является стандартной, и ничего сложного в ней нет.

Первой и, пожалуй, самой важной составляющей в схеме квартирной электропроводки является внутриквартирный щиток. Именно к нему, проходя по пути через предохранитель, направляется кабель от главного силового щита, который расположен на лестничной площадке. Состоит он из электросчётчика, нескольких автоматических выключателей и устройства защитного отключения

Всё это собрано в единый узел с помощью крепёжной рейки и одной или нескольких вспомогательных шин

Состоит он из электросчётчика, нескольких автоматических выключателей и устройства защитного отключения. Всё это собрано в единый узел с помощью крепёжной рейки и одной или нескольких вспомогательных шин.

Количество внутренних линий электропитания напрямую зависит от того сколько комнат у Вас есть. Хотя ещё на это влияет и мощность потребления некоторых приборов. Для них может понадобиться дополнительная выделенная линия. Проводов обычно всего два: «фаза» и «ноль», но существует и вариант с третьим, который является «заземлением».

Расчет электропроводки в квартире может проводиться двумя способами. Первый это формула P:U=I, где сила тока равна мощности деленной на напряжение в сети. Второй вариант намного проще, следует отдельно просуммировать потребляемую всеми приборами, расположенными на одной линии, электроэнергию. Не забудьте добавить к этому числу дополнительные десять процентов «про запас».

Штробление: нюансы

Хотим подчеркнуть, что согласно нормативным документам штробить несущие стены и перекрытия запрещено. Однако в них указано, что штробление запрещено только в горизонтальном направлении. Штробление в вертикальном направлении является возможным.

Конечно, здесь не стоит сильно увлекаться, поскольку большие вертикальные штробы также ослабляют конструкцию. Глубина штробы не должна быть большей 10 миллиметров. Разрушать арматуру нельзя.

Закреплять проводку в этих штробах можно либо с помощью алебастра или с помощью дюбелей-хомутов. Во втором случае нужно будет еще и сверлить небольшие отверстия для установки этих дюбелей.

Штробы можно делать или с помощью перфоратора или штробореза.

Полезный совет: штробление является сложным и шумным процессом. Для его осуществления нужно одевать защитные очки и респиратор. При этом процесс будет идти быстрее, если использовать штроборез, который оснащен двумя лазерными кругами и установкой, способной отсасывать пыль.

Кроме штроб для кабелей нужно будет еще и долбить отверстия для подрозетников. Глубина выемок для подрозетников не должна превышать 45 миллиметров. Диаметр может быть равным 75-80 миллиметрам и более. Это уже зависит от величины подрозетника.

Профессиональный штроборез

В том случае, когда нет желания делать стяжку на полу, наносить штукатурку или монтировать подвесной потолок, то замена проводки в панельном доме становится сложнее. Как известно, прятать проводку лучше всего в стене.

При этом во многих местах должно быть горизонтальное размещение кабеля. Конечно, проводку можно спрятать в штробе, однако горизонтальные штробы в панельных домах запрещены.

Здесь можно воспользоваться пространством, которое находится между стеновой и потолочный панелями. Очень часто это пространство заполнено штукатуркой, ватой и даже разными тряпками.

Также можно постараться использовать старые «маршруты». Если у них старый провод просто заштукатурен, то извлечь его и зачистить канал не составляет никаких сложностей.

Эти сложности возникнут тогда, когда этот канал залит бетоном. Если ни один из вариантов невозможно использовать, то для замены старой проводки придется делать открытую.

Варианты схем для квартиры

Многое при выборе схемы разводки проводов по квартире зависит от ее площади и количества комнат. Однако разбивку на группы потребителей осуществлять следует в любом случае. Даже для небольшой студии надо делать минимум три линии – одна на освещение, вторая на розетки, третья для санузла.

Примерная схема электропроводки для однокомнатной квартиры

В двух- и трехкомнатных квартирах групп придется выделять гораздо больше. Здесь электроприборов в разы будет больше. И запитывать их лучше всего по отдельным линиям, чтобы гарантировать себе безопасность и стабильности работы внутриквартирной электросети.

Отличия прокладки проводов в панельном доме

Панельные дома по конфигурации могут различаться, но в большей части таких зданий роль несущего элемента берёт на себя стеновая панель. Это нужно учитывать, приступая к прокладке проводов в панельном доме. Главное, отказаться от создания в стенах вертикальных канавок, способных ослабить конструкцию, отвечающую за устойчивость постройки. Кабель следует укладывать только в специальные каналы, созданные заводскими работниками.

Местонахождение проводки в здании из панелей

Обычно в панельных домах электрические провода прячут в материалах потолка или стен. Бывает, что хозяева квартиры обнаруживают проводку в зоне совмещения стены и потолка. Это место подходит для укладки электрических проводов, так как не обделено свободным пространством. Кабели без проблем получается скрывать между стеновой и потолочной панелями.

Будучи проложенными между стеной и потолком, провода не станут поводом для проведения капитального ремонта

Но несмотря на то, что в плитах проделаны заводские штробы, быстро найти в стене провода удаётся не всегда. Случаются такие казусы, что электрические схемы не совпадают даже на рядом расположенных этажах в квартирах с идентичной планировкой.

Помимо стен, служащих опорой, в многоэтажных зданиях стоят и перегородки, которые строят из деревянных или гипсокартонных плит. В этих конструкциях прокладывать электрические провода глупо, поскольку в толще перегородки спрятать кабельные изделия невозможно.

Место монтажа устройств для подсоединения электрических проводов к сети в многоквартирных зданиях выбирается не случайно. По правилам розетка должна быть закреплена на расстоянии 70–90 см от пола. А выключатели фиксируют на стене, отступив от полового покрытия хотя бы полтора метра.

Располагать розетки выше — не эстетично

В старых зданиях электрические провода зачастую оказываются проложенными в 2 линии: к розетке и приборам освещения. Кстати, если в квартиру ставят не газовую, а электрическую плиту, то монтируют отдельный кабель. Но от такой схемы советуют отказаться в пользу разводки проводов, предусматривающей отдельные изделия для проведения тока, которые питают группы приборов, потребляющих электричество, и заземляют провод.

Выбор оборудования

В старых домах, где давно не было капитального ремонта, заменять лучше всю электрику. Выбор проводов производится исходя из их материала и сечения:

• для освещения — медь — толщина 1,5 мм; алюминий — 3 мм;
• для силовой линии — алюминий — толщина 2 мм; алюминий — 4 мм.

Для оборудования с высокой мощностью применяются одножильные, в остальных случаях — двух- и трехжильные.

При подключении приборов с высоким энергопотреблением следует установить розетки в 32 ампера, для обычных достаточно 20 ампер.

Для каждой сети ставят автоматы на 32 ампера. Исключением является автомат для сети освещения. Освещение менее энергоемко, и сила тока требуется в четыре раза меньше.

УЗО выбирают в 30-50 миллиампер.

https://www.youtube.com/watch?v=6FCggE6q—U
