Как проштробить стену под электропроводку с помощью перфоратора

Инструменты для штробления стен

При домашнем ремонте многие сталкиваются с вопросом – как штробить бетонную стену под проводку, своими руками. Для этого существуют различные инструменты, конкретно о которых будет указано ниже.

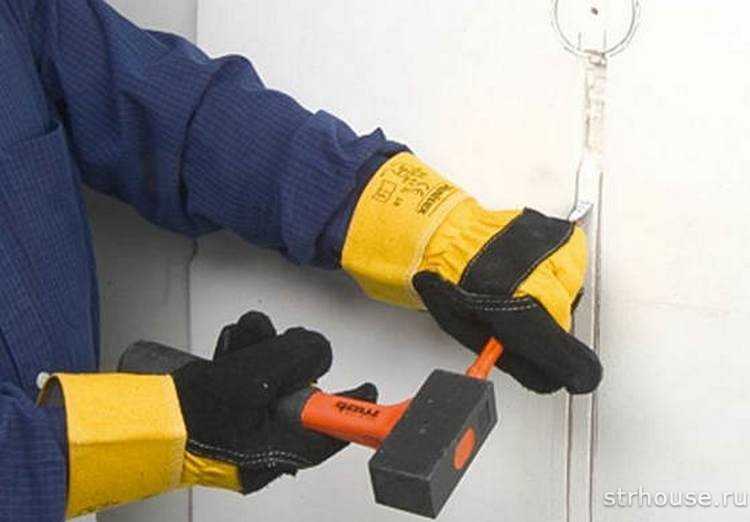

Молоток и зубило – идеальные напарники

Данная работа выполняется отдельными этапами. Сначала нужно зубилом на одну или две ширины его шпиля наметить края штроб. Затем, поставив острие поперек канавки, необходимо выбить небольшой кусок стены в глубину. Далее можно действовать двумя способами – снять сначала весь верхний слой намеченного углубления и лишь потом выбивать глубину канавки, или «копать» поглубже до конца после каждых сантиметров снятого верхнего слоя.

Перфоратор. Он же ударная дрель

Для выполнения штробления этим инструментом нужны три насадки – два бура разной длины и лопатка. Сначала необходимо просверлить отверстия глубиной 2.5 см по всей длине намеченной линии. Они должны быть равномерно расположены на расстоянии 1-1.5 см друг от друга. Затем, сменив бур на лопатку, пройтись по борозде от точки к точке, образовывая сплошную канавку. Работать перфоратором можно быстро и чисто. И после окончания работ получится магистраль заданной глубины и ширины. А непривлекательный внешний вид впоследствии можно будет замаскировать шпатлевкой.

Универсальная болгарка

Для того чтобы использовать болгарку в штроблении, ей нужен алмазный диск. Качественная резка таким диском выделяется особой точностью и в процессе не оставляет ни сколов, ни трещин на рабочем материале. Немаловажным фактором также является снижение уровня шума.

Сначала нужно сделать параллельные надпилы, которые будут четкими границами будущей штробы. Ширина между ними должна соответствовать стандартным размерам необходимым для укладки кабеля. Потом с помощью зубила или перфоратора углубить борозду до желаемых размеров. Отличия между предыдущими способами, по сути, минимальны. Однако края штробы получаются ровными

Это очень важно, когда повреждение материала стен требуется свести «к нулю». Но, следует учесть, что болгарка дает очень много пыли, которая через короткое время может покрыть всю комнату

Чтобы этого избежать, можно привлечь человека со строительным (не бытовым!) пылесосом, который будет держать всасывающую трубу близко к очагу запыления.

Штроборез, или как проштробить стену под проводку без пыли

Штроборез является инструментом, который вобрал и модифицировал все достоинства болгарки, необходимые для резки борозд в стене. У него есть два алмазных круга, расстояния которых могут регулироваться, в зависимости от нужных размеров борозды. Специальный мощный кожух закрывает сверху оба круга более чем наполовину. И при вхождении кругов в стену, этот кожух, полностью примыкая к стене, изолирует пространство резки. А образующаяся пыль вытягивается через предусмотренный отвод для пылесоса. После прорезки краев, лишний материал все же придется выбирать перфоратором. Однако края получатся идеально ровными и без лишней пыли. Главным минусом является цена инструмента, которая для домашних условий будет слишком завышенной.

Процесс произведения штроб для проводов

По завершению разметки, нам необходимо переходить к такой задаче, как выбор инструмента для штробления. Для прокладки штроб своими руками существует множество инструментов.

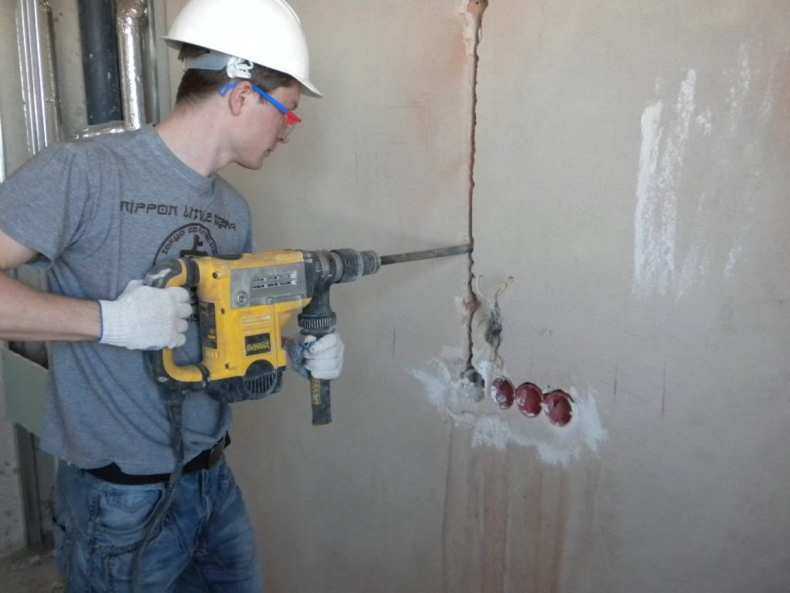

Изготовление штробы с помощью перфоратора

Наиболее востребованным в данном процессе является перфоратор и специальные насадки для него. Главная насадка, которая нам пригодится, названа штроблером. Инструмент выполнен в виде изогнутой лопатки, на которой находится продольный желобок. Лопатка заострена на конце, предназначается для заглубления в пробиваемую штробу. Таким инструментом особенно удобно делать штробу   для прокладки провода или кабеля в стальной трубе, или трубе из полиэтилена. Для выполнения работы стоит активировать ударный режим на перфораторе, выключив режим вращения. Благодаря ему создается аккуратная, глубокая штроба необходимого профиля. Минусом способа является то, что штроблером нужно будет повторять приемы штробления для создания необходимой ширины штробы.

Следующий вид насадки, применяемой в создании штроб для кабеля используя перфоратор – простая лопатка плоского типа. Работа производится почти идентично, как и в прошлом варианте, однако с меньшей производительностью. Кроме того профиль штробы получается прямоугольный. В такую штробу хорошо закладывать плоский провод или пучек проводов.

Для штробления также может быть использован бур или пика, однако, это редкость, в случае отсутствия других подходящих инструментов. Этот способ чаще производится при малых объемах работы.

Изготовление штробы с помощью болгарки

В любом случае, произведение штроб посредством перфоратора не обеспечивает нормальную производительность работы, именно в случаи пробивания штроб в бетонной стене. Потому, для создания внушительного объема штроб для кабелей специалисты прибегают к использованию дискового режущего инструмента.

Отлично подходят для данных операций углошлифовальные машины, снащённые алмазными дисками. Используя этот аппарат, производят надрезы краев штроб прокладываемых для проводки, прорезая нужную глубину. Оставшийся бетон по центру штробы легко убирается перфоратором. Процедура штробления этим агрегатом имеет большую производительность, несмотря на то, что требует выполнения нескольких процессов, как в случае пробивания штроб перфоратором. Это достигается за счет того, что углошлифовальная машина производит резьбу на высокой скорости, используя для этого одни заход.

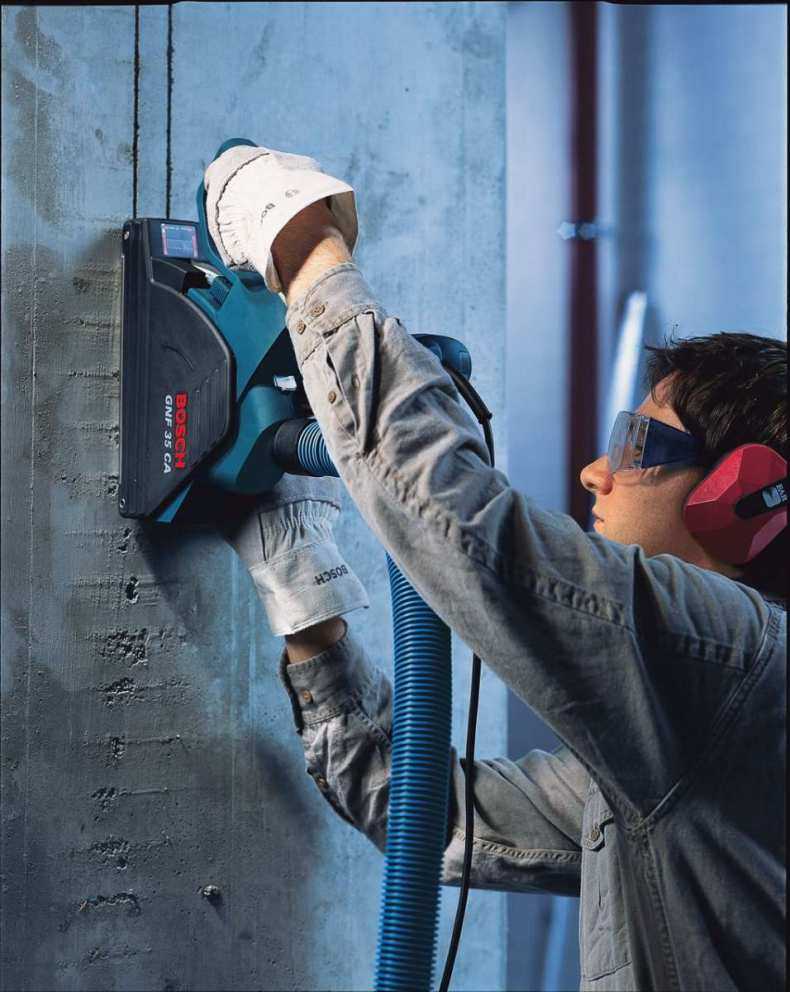

Изготовление штробы с помощью штробореза

Самая производительная машина для выполнения штроб называется штроборезом, схожий с болгаркой. Аппарат снабжен двумя дисками для резки, установленных параллельно. В агрегате есть возможность регулирования расстояния между дисками, что дает возможность выбора ширины штроб. Также можно изменить положения диска, увеличивая глубину прорезания штробы.

Однако даже эта специальная машина для прокладывания кабеля имеет недостатки. При штроблении аппаратом производится огромное количество строительной пыли, грязи, даже больше чем при использовании перфоратора. При выполнении этих работ не стоит пренебрегать защитными масками, очками в момент штробления данным агрегатом, ибо пыль может принести вред легким и глазам работника.

Существуют профессиональные модели штроборезов, на которых устанавливаются защитные кожухи, штатные партубки, используемые для того, чтобы подключить строительный пылесос, поглощающий основную массу строительной пыли.

Штробление под кабель — выбор инструмента

Для штробления непосредственно под проводку, не нужно заниматься кустарщиной и выдалбливать лопаткой — зубилом кривые и косые спуски и борозды.

Их спокойно можно приобретать, даже если они и понадобятся на ремонт всего лишь одной квартиры. При их смешной цене, никакого увеличения бюджета вы не почувствуете.

Скорость штробления, с которой работают данные насадки, вас приятно удивят. И опять же, при качественных дисках, материал стен не будет играть главенствующей роли.

Особо стоит обратить внимание при выборе штроборезов и насадок, на возможность запиливания углов под 90 градусов. Причем чтобы все это делалось без пыли

Любое комфортное штробление невозможно без пылеудаления. Конечно, профессиональный строительный пылесос для ремонта одной квартиры или дома, покупать мало кто будет.

В этом случае позаботьтесь хотя бы о минимальных пылесборочных устройствах или переделайте обычный пылесос под функции строительного.

Кстати, насадка Air Duster свободно выбрасывает все отходы при штроблении даже без пылесоса. Правда защитная маска в этом случае, будет обязательным атрибутом вашей работы.

Именно маска, а не просто очки и респиратор. Очень качественную модель предлагают наши китайские товарищи.

Цена у нее в несколько раз ниже профессиональных масок от ЗМ, а качество сборки на том же уровне. Почитайте отзывы.

Узнать последнюю актуальную цену и заказать подобную маску можно отсюда.

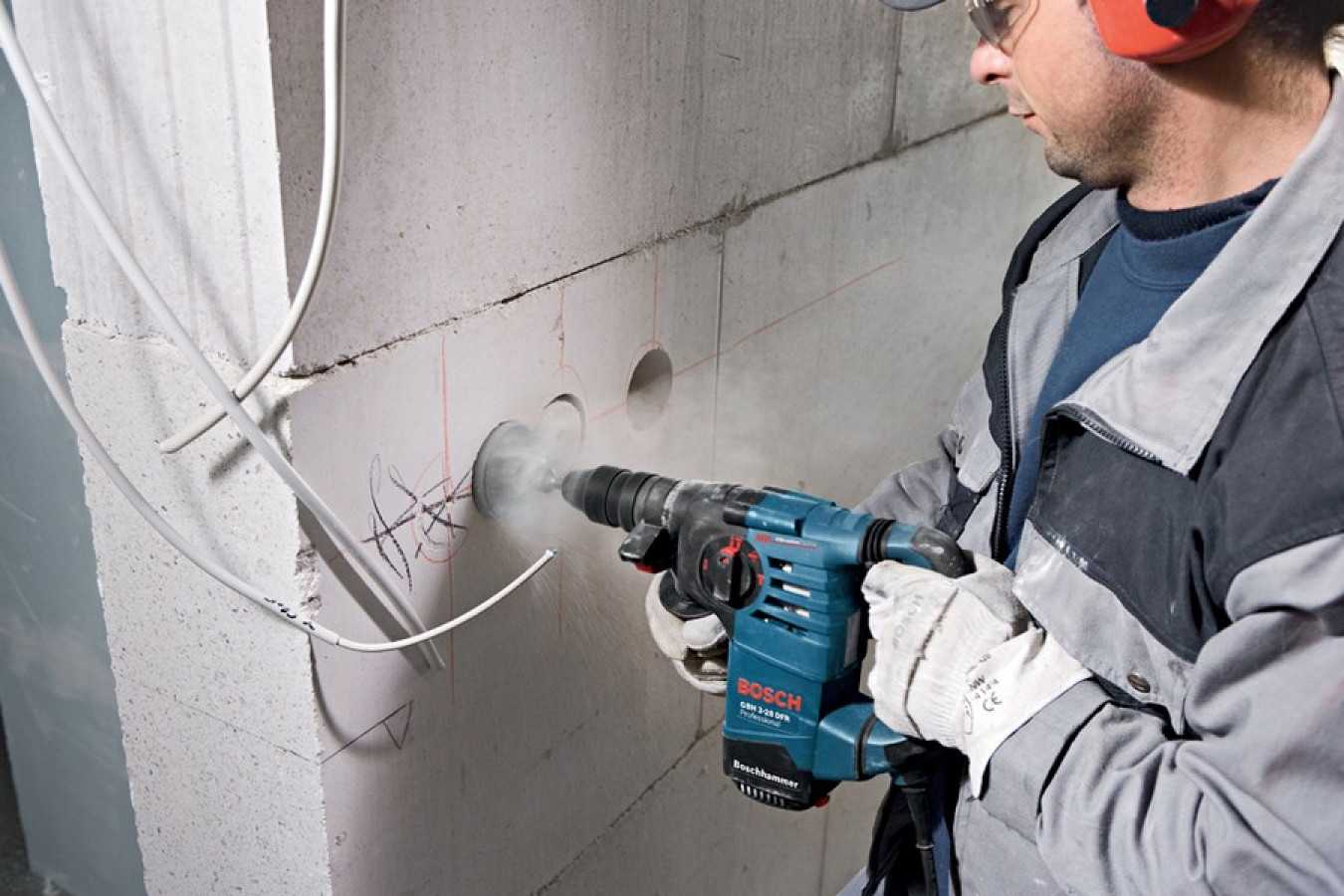

Как использовать перфоратор

Один из самых доступных и поэтому популярных методов прокладки борозд для электропроводки в бетонных стенах — использование перфоратора. Такой инструмент есть практически у каждого домашнего умельца, он помогает быстро создавать штробы.

Хотя для штробления используются разные инструменты, порядок проведения работ почти не отличается.

Понадобится:

• перфоратор;
• бур для бетона и насадка-лопатка;
• средства индивидуальной зашиты: перчатки, очки, респиратор.

Перед штроблением канала рекомендуется нанести разметку и сделать пропилы при помощи болгарки.

Инструкция по проведению штробления при помощи перфоратора:

1. Подготовительный этап. Проверка поверхности на наличие старой электропроводки. Для этого нужен специальный индикатор, но есть он не у всех. Можно изучить схему электромонтажа, если она была ранее составлена и сохранилась.
2. Разметка поверхности. На стенах чертят линии, соединяющие между собой распределительные коробки и элементы, к которым подводится электричество.
3. Защита от пыли. Применение некоторых электроинструментов предполагает образование большого количества пыли, поэтому качественно закрывают окна, двери, если в комнате остается мебель, то ее также укрывают.

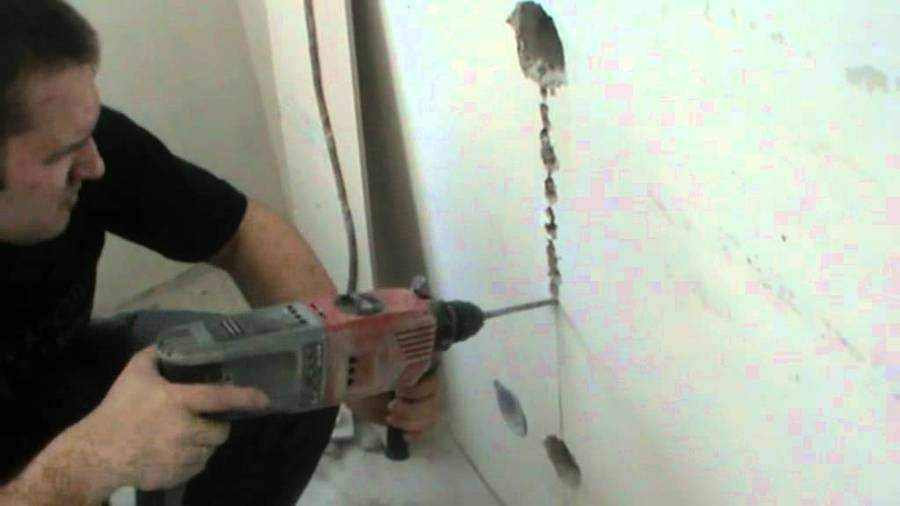

4. Штробление. На линии сначала делают неглубокие отверстия на расстоянии 2-3 см друг от друга. Затем при помощи насадки-лопатки соединяют выполненные отверстия и получают необходимую штробу.

Если работы выполняет новичок, то этап создания отверстий избегать нельзя, иначе не получится качественно выполнить работу. Профессионалы могут сразу проделывать штробу при помощи насадки в виде лопатки.

Наличие болгарки заметно упрощает процесс создания кабель канала в бетонной стене.

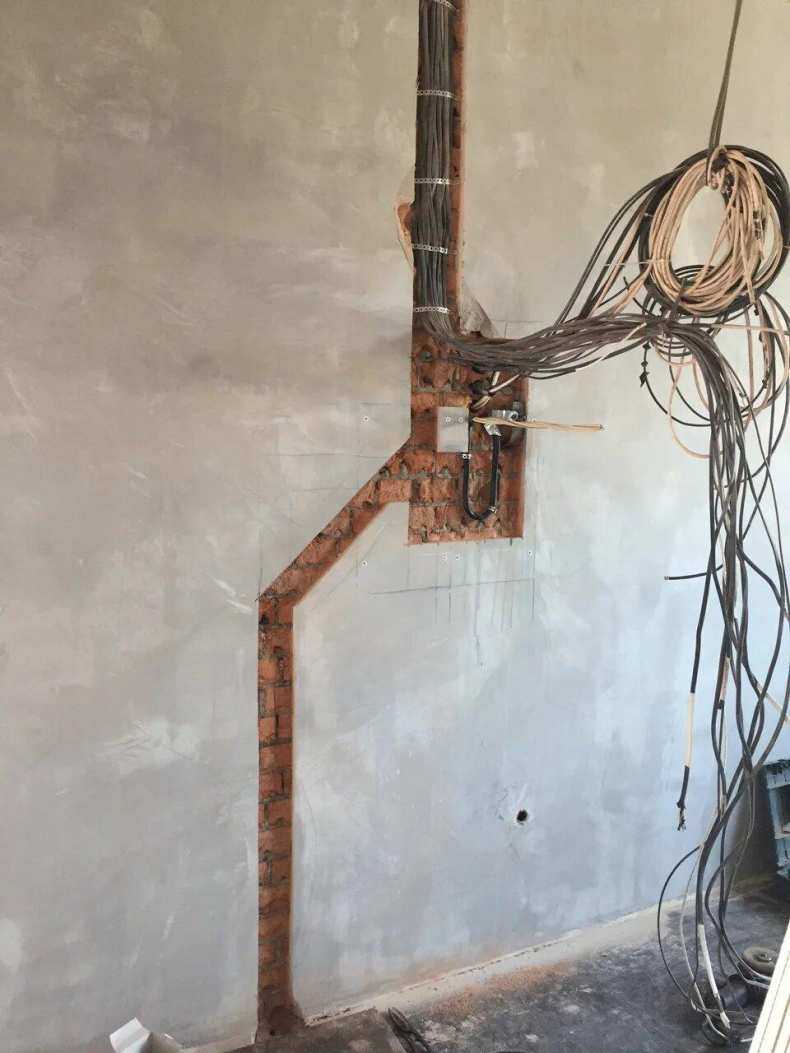

Порядок работ и правила расположения штроб

Подготовительный этап включает составление плана для будущей прокладки кабеля. Руководствуйтесь следующей пошаговой инструкцией:

1. Выберите месторасположение выключателей, розеток и стационарных светильников, к которым будут прокладываться провода. К последним относятся потолочные люстры, встроенные лампы, настенные бра.
2. Создайте схему построения проводки: нужно четко понимать, откуда и куда будут идти провода, питающие электрические установки.
3. Созданную схему следует отобразить на стенах и потолке. Пригодится простой карандаш или яркий маркер. Отметьте точки расположения перечисленных выше приборов, проведите от каждого вертикальные линии, перпендикулярные смежной плоскости (или горизонтальные для потолочных люстр и встроенных светильников).
4. В местах соприкосновения линий нужно установить распределительные боксы. В каждой комнате должна быть минимум одна распаечная коробка. Все они соединяются по горизонтальной плоскости и подключаются к электрическому шкафу.

5. Во всех точках, где будут сверлиться отверстия для электроустановочных изделий и проводов, не должно быть прочей проводки (например, старой). Чтобы убедиться в отсутствии, воспользуйтесь специальным детектором проводки. Если рядом есть электрическая линия или каркас, то сдвиньте его, внеся изменения в структурный план проводки.
6. Когда все будет перенесено на стены и потолок с учетом корректировок, то можно переходить к штроблению стен. Для начала изготавливаются отверстия для коробок, используемых для крепления розеток и распределительных боксов. Затем они соединяются штробами (канавками).
7. Когда все будет подготовлено под установку проводки, необходимо выполнить замеры и перенести их в план.

Затем можно переходить к процессам укладки и фиксации кабеля внутри штроб. Не будет лишним перед монтажом повторно убедиться в целостности изделия (изоляции). Затем данная проверка повторяется после завершения прокладки. Подойдет специальный прибор мегаомметр или обычный тестер, используемый для прозвона жил. Затем штробы заделываются цементным раствором и кабель обязательно повторно прозванивается тестером.

Правила прокладки штроб своими руками

Вбивая в стену гвоздь для размещения зеркала, полки или картины, предварительно убедитесь в отсутствии спрятанных проводов. Если это делается в новой квартире или доме родственника, то на руках вряд ли будет документальная регистрация проводки со схемой расположения кабеля. Поэтому приняты определенные правила и нормы. Профессиональный электрик, глядя на розетку или выключатель, мысленно определит, где располагаются провода, питающие устройство. Благодаря этому он избежит нарушения целостности проводки, когда будет вбивать в стену гвоздь.

Планируя расположение штроб под кабель, соблюдайте простые правила:

1. Канавки должны быть расположены строго перпендикулярно стенам и потолку – по горизонтали и вертикали. Наклонные участки проводки могут размещаться исключительно на мансардных этажах, где параллельно кровле установлены скосы. В остальных случаях – строго поперек или вдоль стен.
2. Размещайте штробы без пересечения друг с другом.
3. Размещая проводку под потолком, двигаясь от угла между плитой перекрытия и стеной, нужно делать отступ 150-200 мм.
4. Отступ от другого угла, дверных и оконных проемов должен составлять не менее 100 мм.
5. Средний отступ от канализационных и водопроводных труб, газовых линий равняется 500 мм.

Особенности железобетонных стен

Перечисленные ранее правила являются универсальными независимо от материалов, из которых сделаны стены. В зависимости от структуры поверхности добавляются определенные особенности. В железобетонных изделиях имеется арматура, которую категорически нельзя разрезать.

Габаритные размеры будущей штробы напрямую зависят от глубины залегания арматуры в железобетонных блоках. Для поиска металлического каркаса подойдет обычный детектор проводов. Редко для панельных домов делают малые углубления, затем проводка в большей степени прячется не внутри стены, а под толстым слоем шпаклевки (штукатурки).

Второй вариант – воспользоваться методом открытой прокладки, закрепив вдоль стен и потолка кабель-каналы или выбрав ретро-проводку. Штробить железобетонные стены допускается при наличии специального разрешения, выдающегося проектной организацией, занимавшейся конструированием жилого здания.

Подготовка стен перед штроблением

Каждый ремонт сопровождается заменой старой проводки или же – прокладкой новой. Как показывает практика, проводку лучше всего прятать в стенах. А этот процесс требует штробления. Это один из самых пыльных этапов ремонта здания

Поэтому немаловажно знать, как штробить стены под проводку

Перед тем как сделать штробу под розетку, закройте дверные проемы влажным материалом, чтобы не допустить распространения пыли по квартире. Для начала убедитесь, что отсутствуют спрятанные в стене провода. Процесс штробления стен под проводку начинается с определения места, где она пройдет.

Выбираем инструмент для работы

Перед тем как проштробить стену под проводку нужно знать, что такое штроба. Это борозды для прокладки кабеля в стенах. Также многих волнует вопрос, чем штробить стены под проводку.

Профессионалы используют штроборез. Выбор инструмента зависит от желания обитателей квартиры сделать все идеально и от стоимости работ.

Зубило и молоток

Если не под силу приобрести профессиональный инструмент, возникает вопрос, как сделать штробу без штробореза. Данная пара приспособлений скорее подойдет для стен из кирпича. Бетонную стену штробить ими не получится. Бетон очень крепкий материал и поэтому пробить его с помощью ручных приспособлений не удастся.

Болгарка

Борозды под электропроводку без труда можно сделать с помощью болгарки. В нее устанавливается 1 пара дисков. В современном инструменте их можно установить и больше. Расстояние между дисками регулируется с помощью шайб, которые задают ширину штробы.

Дрель

Если ничего нет под рукой, а вам необходимо проштробить отверстие, то можно прибегнуть к альтернативному методу – дрели. Возьмите самое толстое сверло и вставьте в патрон. Просверлив несколько углублений на расстоянии один от другого глубиной 20 мм, соедините их для получения единой штробы.

Перфоратор

Используя перфоратор, вы сможете значительно сократить материальные и финансовые затраты и сберечь свое время. Перфоратор имеет 2 режима работы. Сначала создаются отверстия вдоль размеченной линии на расстоянии примерно 15 мм. Затем инструмент переключается на режим создания штроб.

Штроборез

Для пылеудаления к штроборезу подключается пылесос. С помощью данного инструмента можно изготовить борозды необходимой ширины и длины и сберечь помещение от огромного количества пыли. Если вы хотите сделать проводку у себя дома своими руками, то покупать штроборез не имеет смысла. После обзора инструмента становится понятным, чем штробят стены для проводки.

Техника штробления и порядок работ

Перейдем непосредственно к процессу штробления. Порядок работ следующий.

После разметки, сначала стенорезом делаются отверстия и ниши для подрозетников, а затем сами штробы.

Техника вырезания ниш простая. Берете машинку и сначала прикладываете к стене тот край, который находится ближе к пылеотводу.

После полного заглубления диска, пыли совершенно не будет. Конечно при наличии пылесоса.

Не забывайте, что штробление, это операция всегда связанная с большим риском для вашего здоровья. Поэтому применение минимальных средств индивидуальной защиты обязательно. Даже если пройти нужно всего несколько сантиметров.

После нарезания полос, стамеской вручную, выбиваете образовавшиеся квадратики. Для того, чтобы это сделать без перфоратора и зубила, кубики должны быть относительно небольшого размера.

Поэтому помимо периметра ниши, при двойном блоке подрозетников, проходите диском стенореза еще и по центру. А при тройном блоке и более, делаются несколько таких надрезов.

Но в любом случае, это все равно в несколько раз быстрее, чем высверливание коронкой. Она будет оптимальным вариантом только в мягких стенах — газоблок, пенобетон.

Единственный совет — использовать ее большего диаметра чем сам подрозетник. Когда вы его будете сажать на раствор, понадобится хороший зазор между подрозетником и стеной. Только в этом случае раствор или гипс будут хорошо и надежно держать коробку.

Соблюдение норм

Существует ГОСТ, которого придерживаются строители и мастера по всему миру. Невольно можно задуматься: «Зачем же мне ему следовать, если о неправильной штробе в моей бане никто не узнает, и следовательно, не сможет оштрафовать?»

Однако суть таких предписаний не в санкциях, а в предотвращении опасностей для помещений и здоровью человека.

Ниже перечислены нормы, установленные регламентом СНиП 3.05.06-85. Их следует выполнять не только при ремонте в бане, но и в любом помещении, даже нежилом.

1. Максимальная глубина канала — 2,5 см; ширина — 3 см, иначе существует риск повредить арматуру и опорную конструкцию. При этом его длина суммарно не должна быть больше 3 метров.
2. Углубление должно быть проложено строго вертикально или горизонтально зданию. Провод не должен идти по косой, но может поворачивать под углом в 90 градусов, хотя этого следует избегать из-за быстрой изнашиваемости кабеля.
3. При составлении наброска учитывать отступы от окна и двери в виде минимума 10 см, а от пола и потолка — 5 см (опытные мастера советуют всегда брать больше, чтобы не рисковать).
4. Техникой пожарной безопасности запрещено штробить стены в деревянных банях из-за высокой вероятности возгорания при коротком замыкании. Из-за этого устанавливаются специальные кабель-каналы с заключенными внутри них наружной проводкой.

Инструмент для штробления стен

Существует несколько основных способов создания штроб и соответствующий инструмент для этого. Все эти инструменты доступны для использования, поэтому сделать штробу в стене своими руками не составит труда. Рассмотрим наиболее распространенный способы штробления стен от самого примитивного в наиболее технологичным.

Штробление стен без пыли зубилом и молотком

Зубило и молоток это самые простые приспособления, которые есть в арсенале у каждого хозяина. Преимуществами такого способа штробления является простота и отсутствие мелкой пыли, так как материал стены будет отваливаться кусками.

Минусов у зубила гораздо больше. Используя этот способ, вы потратите очень много времени, сил, а штробы получатся неровными, требующими большого количества раствора за затирку. В тому же этот вариант работает только тогда, когда штробу необходимо сделать в штукатурном слое. Штробление кирпичной стены или, тем более, бетона одним молотком достаточно проблематично.

Штробление дрелью и зубилом

Создание канавок таким способом более производительное, чем в предыдущем варианте. Через каждые 1-2 см в стене сверлятся отверстия, которые затем выдалбливаются зубилом. Преимущество такого способа в том, что он позволяет делать штробы в кирпичной кладке, а не только в штукатурном слое.

Недостатки такие же, как и в предыдущем варианте – низкая производительность и неровность штроб.

Штробление стен перфоратором

Перфоратор является самым распространенным инструментом для штробления бетонных стен и стен из кирпича. При работе с ним есть два подхода. Первый — сверление стены по разметке буром, как в предыдущем варианте, и последующая выборка канавки при помощи насадок на перфоратор (штробером или лопаткой). Второй способ предполагает выдалбливание штробы без предварительного сверления.

Перфоратором возможно производить долбление практически любой стены без большого количества пыли, однако штроба также будет недостаточно ровной. При штроблении не стоит ставить инструмент под 90 градусов к стене, так как возможно откалывание больших кусков стены. Результат работы перфоратором не будет отличаться аккуратностью, но при этом применение этого инструмента оправдано своей относительной чистотой и скоростью проведения работ.

Штробление стен болгаркой

Комфортная резка стен болгаркой возможно только при наличии алмазного круга, так как он позволит легко резать кирпич или бетон. Изначально следует сделать 2 параллельных пропила по всей длине разметки с расстоянием в необходимую ширину штробы, после чего зубилом или перфоратором выбрать материал между ними. В отличие от перфоратора или зубила, данный способ является производительным и обеспечивает получения канавки с ровными и аккуратными краями.

Большим минусом использования болгарки является большое количество мелкой пыли. Бороться с этим можно, использую специальные кожухи с отводными патрубками, которые, присоединяясь к пылесосу, отводят пыль от места реза. Один из таких кожухов показан на видео:

Штроборез – аппарат для штробления стен

Штроборез является самым прогрессивным и удобным способом получения ровных штроб. Устройство позволяет устанавливать два алмазных круга и регулировать между ними расстояние. Кроме того, оба круга закрываются специальным кожухом, перекрывающим место их контакта со стеной. Положение кожуха можно регулировать, изменяя тем самым глубину реза. Большинство штроборезов оснащаются специальными отводами, позволяющими установить всасывающую трубу пылесоса.

Использование данного инструмента позволяет получить параллельные ровные срезы максимально быстро и без пыли, после чего останется лишь выбрать материал между канавками. Недостатком является цена приспособления, которая слишком высока для применения в домашних условиях. Множество магазинов или фирм предлагают подобные инструменты в посуточную аренду, что поможет сэкономить и провести работы без лишней грязи и пыли.

При желании простой штроборез можно сделать из болгарки, доработав вал, на который насаживается режущий диск, и сделав защитный кожух для подключения пылесоса.

Использование комбинации болгарки и перфоратора гораздо более распространено, ведь данные инструменты есть у многих. Их использование при штроблении кирпичной стены или стены в панельном доме займет не намного больше времени, чем штроборезом, но при этом позволит сэкономить немалую сумму, необходимую для его покупки.
