Прокладка электропроводки в квартире: обзор основных схем и порядок выполнения работ

Процесс монтажа

Штробы для проводки следует делать только в верхней части стен, так как разводка проходит по верхней части квартиры.

Но проводку можно проложить и по полу под стяжкой, и по потолку, чтобы скрыть провода за подвесной конструкцией. Для трехкомнатной квартиры последние два варианта – это экономичный выбор, поскольку позволяет сократить метраж кабеля и упростить работы.

Распределительные коробки также располагают вверху, ближе к входу в квартиру или комнату. Это исходит из тех соображений, что выключатель чаще всего монтируют возле двери, при входе, соответственно и протягивать коробку также легче.

Многоквартирные дома содержат в себе многослойную прокладку проводки. Именно такие слои следует разграничить в квартире слоем штукатурки для обеспечения должного уровня безопасности.

При возникновении возгорания, повреждён будет не целый комплекс, а только один канал, что значительно упрощает восстановительные работы.

При проведении любых видов монтажа руководствуйтесь правилом простоты и доступности. Независимо от того, вы мастер или дилетант, всегда должны уметь прочесть чертёж и выявить источник поломки в максимально короткое время.

Рекомендации по выбору фурнитуры и автоматики

Перед приобретением розеток и выключателей стоит акцентировать внимание на вариантах их установки: наружный и внутренний. При планировании скрытого монтажа с заранее выполненными штроблениями и прокладками проводов необходимо делать выбор в пользу внутренних моделей. Таковые устанавливаются в подрозетные коробки, расположенные на стенах

Таковые устанавливаются в подрозетные коробки, расположенные на стенах

При планировании скрытого монтажа с заранее выполненными штроблениями и прокладками проводов необходимо делать выбор в пользу внутренних моделей. Таковые устанавливаются в подрозетные коробки, расположенные на стенах.

Клеммники рычажного и винтового типов

В качестве соединителя для проводов в таком случае рекомендуется использовать клеммники рычажного и винтового типов. Нельзя исключать и возможность стыковки спайкой.

При выборе моделей с автоматическим переключением и УЗО целесообразнее останавливаться на изделиях популярных брендов.

Среди бюджетных вариантов следует выделить:

• IЕК;
• KЭАЗ;
• Lexman;
• Reone.

К числу более дорогих экземпляров относят следующие компании:

• Legrand;
• ABB;
• Schneider Electric.

При монтаже квартирной проводки надлежит руководствоваться следующими правилами:

• В электрическую схему включать УЗО номиналом 30 мА (главным предназначением такого устройства является защита от поражения током).
• Для ванной целесообразно устанавливать отдельное защитное изделие от 10 А.
• На бытовую технику кухни стоит отводить УЗО не менее 25 А.

Собирая схему электропроводки, для обеспечения максимальной безопасности необходимо руководствоваться пропорциональной зависимостью номинальной силы тока УЗО по отношению к автомату.

При выборе кабеля рекомендуется отдавать предпочтение моделям с медным сердечником.

Среди наиболее качественных брендов в этой области выделяют:

• NYM;
• ПУНП;
• ШВВП и ПВВП;
• ПВС;
• ВВГнг.

Так, для устройства розеток с использованием кабелей фирмы NYM выбирают модели 3х2,5, а для выключателей – 3-1,5.

Типовая схема разводки

Типовая схема электропроводки квартиры непосредственно зависела от характеристик постройки и ее конструктивных особенностей. Ниже, к примеру, электропроводка в панельном доме для 21-й серии панельных домов — первого поколения панельных домов без каркаса.

Сразу стоит обратить внимание на несколько деталей:

1. В каждую комнату заводилась отдельная группа проводов, что позволяло не отключать от питания все помещения при ремонте (например, если производится замена проводки в квартире).
2. Для коридорных розеток, звонка и освещения перед квартирой использовалась отдельная распределительная коробка.
3. Отдельная ветка сети — кухня и светильники. Они имели увеличенное сечение кабеля, так как во многих домах 21-й серии не предусматривалась установка газовых плит и делался изначальный задел под использование электрических.
4. Для ванной и туалета отводилась отдельная линия. Распределительная коробка отсутствовала.

Если говорить в целом, то схема весьма простая и понятная — разобраться в ней сможет даже любитель. Но другой вопрос заключается в том, насколько следовали этим рекомендациям сами строители и электрики. На то было несколько причин:

1. Брак плит. Часто штробы, предусмотренные под прокладку проводки в многоквартирном панельном доме не имели должных габаритов — были забиты щебнем или бетоном. Поэтому часто разводка производилась под полом или в неподходящих для этого местах.
2. Простои в строительстве. Дома, постойка которых консервировалась на срок от двух лет и больше, давали очень сильную усадку — сказывались относительно большая высота и отсутствие каркаса. Поэтому стыки между плитами зачастую были неровными. Иногда именно эти промежутки электрики и использовали для закладки проводов и перед тем, как заменить проводку, их стоит проверить в первую очередь.
3. Желание сэкономить время. Также довольно прозаичная и весомая причина, которая стала причиной хаотичного расположения проводки в многоквартирном панельном доме.

Что в итоге? Выше вам была приведена схема типовой  разводки кабелей, которая должна была бы быть в данной квартире. Ниже же — реальная схема, которая была создана одним из собственников в квартире панельного дома в процессе ремонта:

Отличия видны невоооруженным глазом:

• распределительные коробки находятся не в тех местах;
• проводники практически нигде не расположены паралельно полу и потолку;
• вместо четырех линий сделано лишь две;
• схема питания напрочь изменена.

Следовательно, напрашивается лишь один вывод: перед тем, как поменять проводку, можно узнать в паспорте дома его год заложения и серию, найдя затем в интернете типовую схему с учетом СНиП и ГОСТ. Но она практически во всех случаях будет сильно отличаться от оригинала по указанным выше причинам. Следовательно, обнаружение проводников в панельном доме лучше производить самостоятельно

Также важно заменить проводку в панельном доме в соответствии со всеми стандартами, чтобы ее работа, обслуживание и ремонт вызывали минимум хлопот (как на рисунке ниже). Стоит помнить: во многих сериях  штробление стен под проводку запрещено — в ряде «панелек» все стены одновренно являются несущими и это может привести к очень плачевным последствиям

Выбор способа прокладки электропроводки в квартире

Открытая проводка

• Прежде чем разрабатывать план электропроводки в двухкомнатной квартире, нам следует определиться с ее основными параметрами. Одним из таковых является способ ее прокладки. На данный момент используются два варианта – открытый и скрытый.
• Открытая проводка имеет определенные преимущества:
  1. Для ее прокладки нет необходимости штробить стены. То есть вы можете выполнить полную замену всех проводов без последующего ремонта во всей квартире.
  2. Монтируется открытая проводка очень быстро. И при должном умении и наличии рабочих рук полностью смонтировать ее можно буквально за день.
  3. При необходимости подключения новых электроприемников или выполнения ремонта вам нет необходимости ломать стены.

• Монтаж скрытой проводки выполняется в специальных коробах. При этом провод в коробах обычно имеет дополнительную защиту в виде металлической или самозатухающей гофрированной трубы. Можно, конечно, смонтировать и без использования специальных коробов, но такой вариант больше подойдет подсобным помещениям и сараям, но никак не квартирам.
• Ответвления к розеткам и выключателям также выполняются при помощи специального короба. А сами розетки и выключатели должны быть предназначены для открытой схемы.
• Также может быть использована схема электропроводки в двухкомнатной квартире с ее монтажом в плинтусах. Но такой способ имеет существенные ограничения по количеству используемых проводов и зачастую используется только для разводки в отдельных комнатах или для прокладки к отдельным электроприемникам.

Скрытая проводка

• Более распространенной является схема разводки электропроводки в двухкомнатной квартире с использованием скрытой электропроводки. Такой способ имеет следующие преимущества:
  1. В связи с тем, что все элементы такой проводки скрыты от посторонних глаз, она имеет более привлекательный внешний вид
  2. Не занимает свободного пространства в наших и без того маленьких квартирах
  3. Скрытая проводка имеет более высокие показатели пропускной и перегрузочной способности ввиду лучшей теплоотдачи.
  4. Ввиду меньшей требовательности к защите от механических повреждений, цена необходимых материалов заметно ниже.
• Монтаж скрытой проводки осуществляется непосредственно в элементах конструкции вашей квартиры. Для этого делаются небольшие углубления в стене – штробы. В них укладывается проводка с последующим оштукатуриванием.
• Для установки розеток, выключателей и распределительных коробок так же делаются углубления в стене. В них затем монтируют предназначенные именно для скрытой схемы розетки и выключатели.

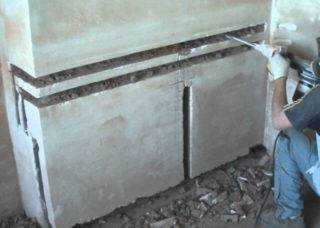

Штробление стен

После изготовления ниш для розеток и выключателей, начинается штробление под трассы кабельных линий. Делать нужно именно в такой последовательности.

Иначе, если вы сначала проштробите, а потом попытаетесь сделать ниши, центровой бур у вас будет уводить в штробу.

Резку штроб легче всего осуществить по лазерному уровню. Иногда привлекают для этой работы несколько лазеров одновременно.

Например, если у вас к блоку подрозетников должны спускаться две штробы – одна силовая, другая слаботочная, то быстрее будет выставить два лазерных уровня и не спускаясь со стремянки, пропилить сверху-вниз сразу обе параллельные прямые.

Когда готовы все ниши и штробы, делается уборка помещений и устанавливаются все подрозетники.

Далее идет пристрелка клипс для гофр на потолке. Делать это легче и быстрее всего при помощи монтажного пистолета.

Если его нет, то обычным перфоратором просверливают отверстия d-6мм и клипсы сажаются на дюбель гвозди.

Можно ли прокладывать трассы кабельных линий без гофры и чем это все может закончиться, читайте в отдельной статье.

Применять нужно только гофру ПВХ серого цвета. Она в отличие от остальных разноцветных видов не поддерживает горение. Ее класс горючести – А1.

Помимо негорючести, гофра защищает кабель от механических повреждений. На нее можно наступить, слегка ударить молотком, зацепить острой кромкой профиля.

Саму оболочку вы конечно повредите, зато кабелю при этом ничего не будет. Ну и кроме всего прочего, монтаж в гофрорукаве выглядит более эстетичным.

В гофре кабель с одинаковым успехом прокладывается как по стене, так по полу и потолку. Правда во всех случаях есть ряд существенных отличий.

Для чего нужна схема разводки?

Оказывается, устройство современной электропроводки в квартире – это настоящее искусство, с которым справится только профессиональный электрик.

Если вы не хотите постоянно менять отделку стен, чтобы замаскировать то тут, то там кабели, рекомендуем перед ремонтом квартиры или строительством дома сделать чертеж с указанием всех важных предметов, связанных с электричеством: розеток, выключателей, электрощита с автомат защиты от замыканий на землю, осветительные приборы.

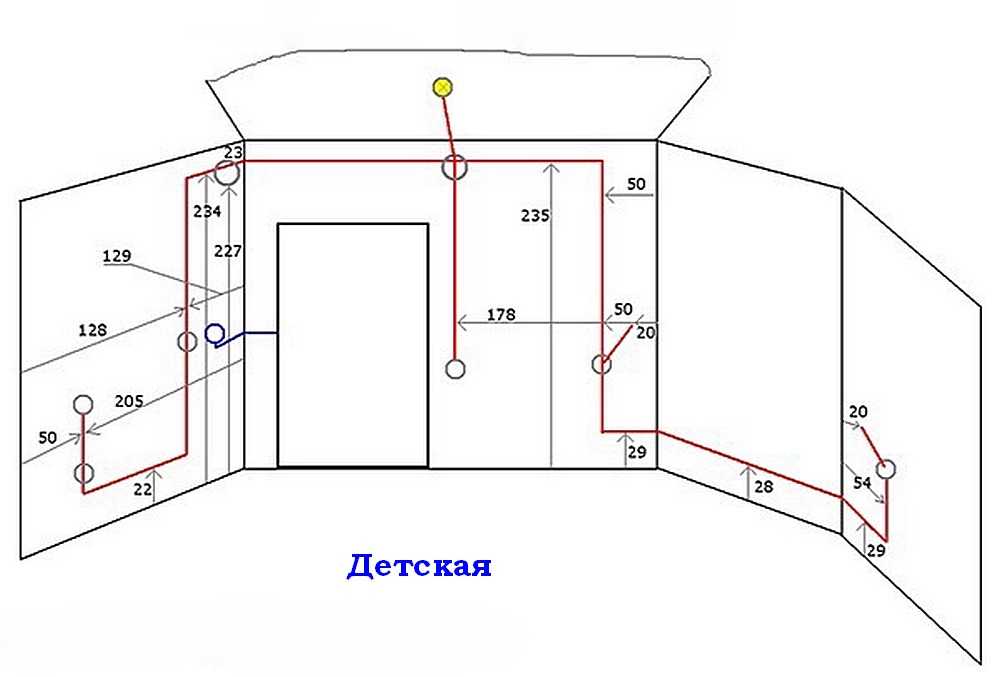

Примерная схема, которую может набросать домовладелец

Обращает на себя внимание обозначение расположения всех электрических точек, от электрощита до розеток

Ориентируясь на требования или пожелания хозяина дома, электрик чертит принципиальную схему электропроводки в квартире. Его задача — разделить тросы на группы, чтобы правильно распределить нагрузку, продумать систему управления и защиты и, наконец, сделать все, чтобы гарантировать безопасность и комфорт.

Что необходимо учитывать при составлении схемы, чертежа, плана работ, необходимых для грамотного монтажа электропроводки?

Рассмотрим энергосистему с точки зрения ее компонентов:

• Устройства автоматической защиты, установленные в электрощите. От их качества и правильной установки зависит функционирование всех бытовых приборов и безопасность пользователей.
• Кабели, провода с правильно подобранным сечением и хорошей изоляцией.
• Розетки и выключатели с качественными контактами, безопасный корпус.

В частных домах обязательным элементом является вводной автомат и силовой кабель от него к монитору. С помощью автоматического выключателя регулируют потребление электроэнергии и при необходимости отключают все электричество в доме.

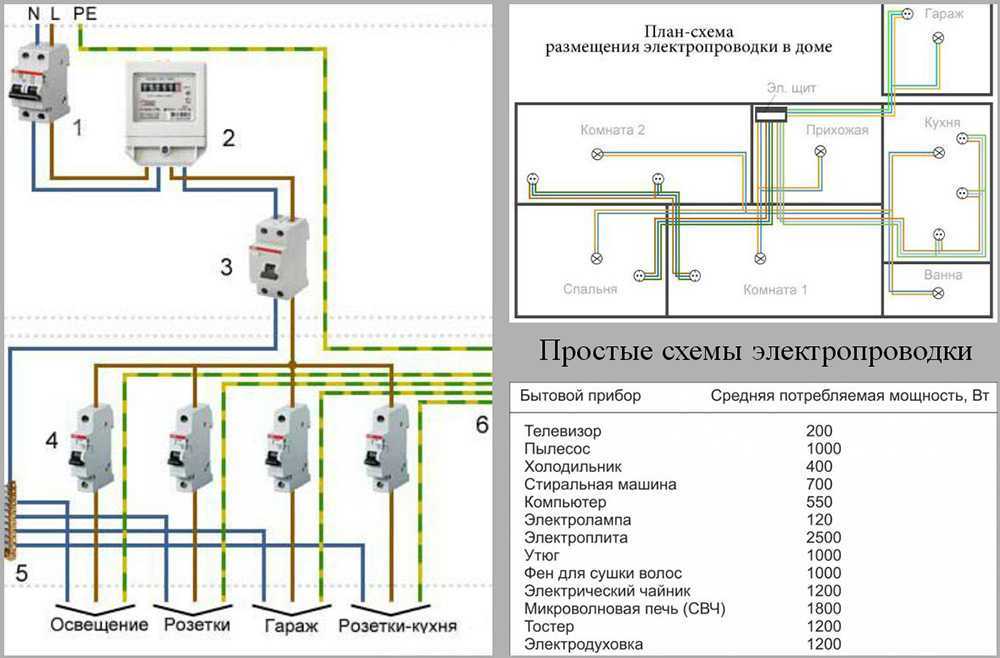

Примерная схема электропроводки в частном доме

Основное внимание следует уделить распределению тока между автоматическими выключателями и защите каждой выделенной линии. Электросчетчик, как правило, устанавливается на подъезде, после вводного автомата

Как выбрать схему проводки 3-х комнатной квартиры

Современная недвижимость существенно отличается от той, что возводилась в далёкие 80-е года. Разница не только во внешнем виде, но и материале выгона стен, внутренней отделке, лакокрасочных материалах. Существенно отличается электропроводка, начиная от схемы, материала и сечения кабеля, и заканчивая розетками и выключателями.

Многие до сих пор живут в сооружениях старого типа, но при этом активно используют современное оборудование. В трехкомнатной квартире нагрузка на проводку особенно велика, поэтому она требует замены. Сделать ремонтные работы можно самостоятельно или воспользоваться услугами бригады – профессионалов. Тут уж нужно смотреть по толщине своего бюджета.

Виды схем

Главное разделение токопроводящих кабелей осуществляется по типу размещения:

• открытый;
• закрытый.

Первый из представленных способов чаще всего находит свое применение в домах из древесины. Его достоинствами выступают легкий доступ к проводке, возможность быстрой замены вышедшего из строя участка и смены места размещения.

Открытая проводка в деревянном доме

Гораздо сложнее определить расположение скрытых в полу, стенах или потолке проводов.

В определенном типе постройке таких электрические линии прокладывались индивидуально с учетом материала, из которого выполнены несущие перегородки, сроков возведения и иных факторов.

Скрытая проводка в квартире

Однако, профессиональные электрики выделяют следующие общие тенденции размещения кабелей в зависимости от планировки жилья.

Инструкция по замене проводки

На подготовительном этапе требуется провести зрительный осмотр и проверку качества подключения. Дальнейшие операции выполняются по алгоритму, разработанному профессиональными электриками.

Обесточивание

Чтобы получить доступ к системе и не удариться током, понадобится:

1. Выключить основной автомат, от которого кабели идут к квартире.
2. Проверить наличие напряжения.
3. Обесточить каждый провод, предварительно проверив его фазоуказателем.
4. Протестировать на напряжение выключатели и розетки.

Демонтаж старых проводов

Электропроводку демонтируют после полного выключения электричества. Это можно уточнить при помощи мультиметра.

Сначала производят локальный демонтаж от распредкороба под потолком. Его открывают, находят вводный кабель и удаляют. Если провод не вытягивается, его обрезают подальше, а затем изолируют. Дальнейшие работы выполняются аналогичным образом.

Подготовка поверхности

Штробление стены возможно горизонтально или вертикально.

1. Разметка точек расположения подрозетников по чертежам.
2. Разметка мест под розетки с возможностью маскировки шнура.
3. Аккуратное определение границ каналов перфоратором.
4. Ручное выравнивание отверстий долотом.
5. Выполнение косого реза болгаркой для ровного расположения проводоа.
6. Проделывание отверстий в кирпичной стене при помощи коронки, надетой на перфоратор.

Заземление линии

Устройство защитной линии в домах застройки периода 1960-1980 гг. не было предусмотрено. Чтобы решить вопрос, где взять заземление в хрущевке, понадобится сделать зануление:

1. Соединить контакт земли в розетке с нулем.
2. Вывести конструкцию на щиток извне.

Подключение, при котором входной автомат в момент работы защиты по току включает «ноль», запрещено нормативами.

Монтаж

Монтаж новой электролинии осуществляется поэтапно:

1. Установка подрозетников на алебастр в лунки.
2. Нарезка кабеля и гофрированной трубы на нужную длину.
3. Протягивание провода внутри гофры на ровной поверхности.
4. Укладка гофры в штробу с заводом концов кабеля в подрозетник.
5. Выравнивание лунки по линии стены.
6. Замазка штробы небольшими отрезками, через каждые 50 см.
7. Завод второго конца гофры на щит ввода.
8. Обработка концов проводов пастой, скрепление хомутом и фиксация на клемме защиты щитка.

Проверка и оштукатуривание

Тестирование готовой системы осуществляется так:

1. Выключается электричество, подается ток.
2. Проверяется каждая ветвь кабеля тестером на предмет короткого замыкания. Для этого индикатором находится ноль и фаза.
3. Вывод проводов на соответствующие клеммы.
4. Повторное тестирование на предмет короткого замыкания.
5. Включение главного автомата, подача электричества.

На последнем этапе на поверхность стены наносится грунтовка, затем слой штукатурки и отделка.

Самостоятельная замена электрической линии в хрущевках осложняется старыми проводами, непонятной схемой подключения, отсутствием заземления. По этой причине стоит придерживаться точной последовательности работ, составлять подробные чертежи и консультироваться со специалистами.

Как правильно выполнить разводку электрической проводки

Если вы решили, что правильная разводка электрики в квартире вам по плечу, то для начала необходимо выбрать тип разводки, который подойдет под нужды хозяев жилья. Существует три типа разводки:

• при помощи распределительных коробок;
• звезда;
• шлейф.

Теперь необходимо составить план разводки электрики в квартире в двух экземплярах (на первом следует начертать план расположения выключателей и осветительной техники, а на втором – розеток).

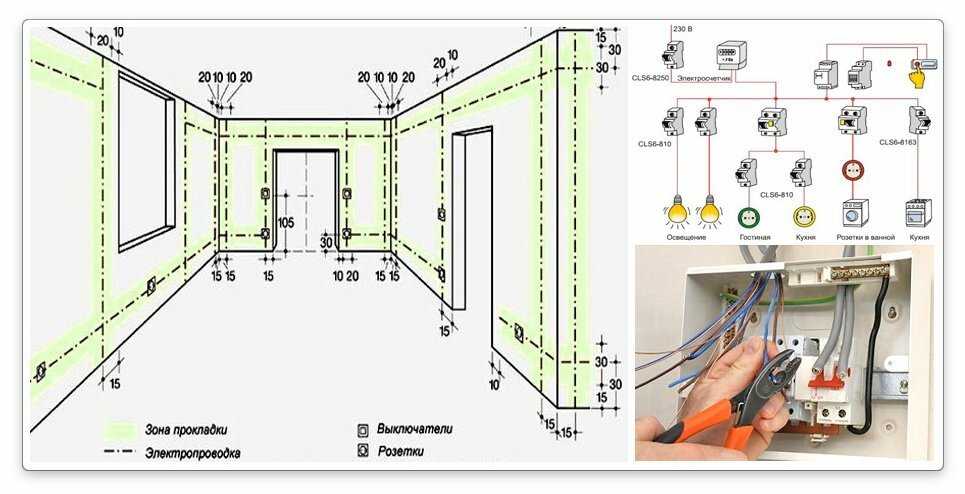

Схема разводки электрики в квартире

После этого следует разделить клиенты электрической цепи на группы. Это может выглядеть так:

• первая группа – холодильник и вытяжка (автомат на 25 А);
• вторая – стиральная машина (на 25 А);
• третья – осветительные приборы (на 10 А);
• четвертая – розетки (на 25 А);
• пятая – посудомоечная машина (на 25 А);
• шестая — электроплита (на 32 А).

Или же так:

• осветительные приборы жилых помещений, кухни и прихожей (автомат на 10А);
• розетки в жилых комнатах (автомат на 25 А);
• розетки в кухне и прихожей (автомат на 25 А);
• осветительные приборы и розетки в ванной(эти клиенты объединены в одну группу, поскольку работают в условиях влажной среды, и для них выдвигаются серьезные требования);

Для каждого бытового оборудования выделяется одна группа с автоматом на 25 или 32 А. Оборудования разделяется по группам из-за некоторых нюансов.

Если всю технику, потребляющую электроэнергию подключить к одному автомату, то нужен будет очень толстый кабель, который способен выдержать такую нагрузку. Также придется купить автомат, рассчитанный на высокую мощность, а это обойдется довольно дорого.

Подключение к нескольким автоматам

Если случится поломка одного из элементов сети, то придется обесточить всю квартиру, чтобы начать восстановительные работы. Когда схема разводки электрики в однокомнатной квартире готова, необходимо определить количество все потребителей электроэнергии. Вам придется вычислить необходимое число розеток, исходя из числа уже имеющейся техники, которая питается от электросети, а также учитывая будущие приобретения.

Затем необходимо корректно расположить все розетки и выключатели. Для этого воспользуйтесь следующими советами:

• выключатели и розетки следует ставить слева от двери;
• в жилых помещениях и прихожей розетки должны находиться на высоте 0.4 метра, в кухне на высоте 0.95 -1.15 метра;
• выключатели должны располагаться на высоте 0.9 метра;
• необходимо пометить места расположения выключателей и розеток в схеме.

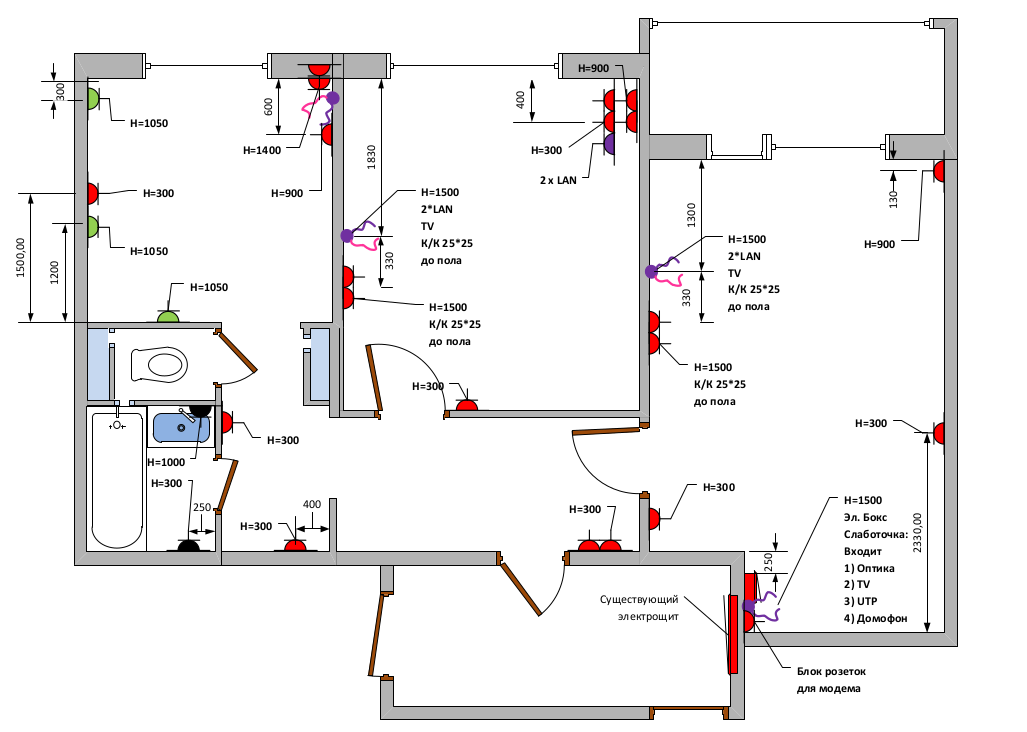

Стандартная схема для двухкомнатной квартиры

Затем следует провести провода от выключателей и розеток (имеется ввиду план). Если вы подключаетесь посредством распределительных коробок, то все кабели сначала должны идти к ним, а затем уже к электрощиту. Для правильной разводки нужно следовать некоторым правилам:

• кабели должны проходить строго горизонтально или вертикально;
• лучше избегать пересечений проводов;
• кабель нужно монтировать на расстоянии в 0.15 метра от потолка и 0.1 метра от дверей и окон;
• кабель к выключателю подводится сверху, кабель к розетке снизу.

Последним шагом станет подсчет метража кабелей и общего числа автоматов. При подсчете метража кабеля необходимо учитывать габариты комнат, а при подсчете количества автоматов нужно исходить из количества групп. Также следует запомнить, что все автоматы в итоге подключаются к одному, который рассчитан на высокую мощность. Если вы пользуетесь и планируете покупку плиты, которая питается от электрики, то нужен автомат, который рассчитан не менее чем 63 А.

Подключение к автоматам с учетом мощности

Расчет предполагаемой нагрузки квартиры и выбор схемы

Расчет предполагаемой нагрузки квартиры

Расчет предполагаемой нагрузки квартиры не имеет правил и норм. Поэтому здесь нам следует включить фантазию или просмотреть план ремонта и, уже исходя из него, производить последующий расчет.

На фото приведены примерные мощности разных электроприборов

• Для лучшего разъяснения данного вопроса давайте возьмем в качестве примера одну комнату, например, зал. В зале у нас может стоять телевизор, кондиционер и другая видео- и аудиоаппаратура. Также возможно       подключение временных электроприемников. Для примера это может быть утюг. В сумме это получается около 2 кВт.
• Кроме того, в зале у нас имеется сеть освещения. Допустим, это люстра на 300 Вт и шесть светильников точечного освещения на 60Вт каждый. В итоге получаем суммарную мощность сети освещения примерно в 660Вт.
• Итоговая мощность, необходимая на наш зал, получается равной 2660Вт. Теперь делаем подобный расчет для других комнат и суммируем полученные значения. В итоге у вас получится 10 кВт, а то и больше.

https://youtube.com/watch?v=0qVGTX7bUPw

Выбор схемы питания квартиры

Итак:

• Теперь нам предстоит распределить нагрузки по группам. Но для этого нам следует узнать номинальный ток, а не мощность. В этом нам поможет закон Ома, где P – номинальная мощность, а U – номинальное напряжение нашей сети, то есть 220В.
• Исходя из этой формулы, мы получаем, что прибор мощностью в 1кВт потребляет электрический ток в 4,55А. Для упрощения расчета и создания запаса прочности принимаем это значение равное 5А.
• Теперь нам предстоит распределить нагрузки. Делать это следует, исходя из п.6.2.6 ПУЭ, который гласит, что для питания электрической сети освещении и розеток должны применяться автоматические выключатели с номинальным током не более 25А. При этом следует учитывать, что п.6.2.3ПУЭ не допускает питание более 20 ламп и розеток от одного автомата. Поэтому группу освещения обычно запитывают от автоматического выключателя с номиналом в 16А.

Схема электропроводки в квартире

Теперь отметим некоторые правила распределения групп:

• Так как устанавливать розетку в ванной комнате можно только через автомат УЗО, то данную розетку целесообразно подключить к розеточной группе кухни, где такая защита будет весьма кстати. Если же вы устанавливаете автоматы УЗО на всех группах, то это не имеет значения.
• Если у вас в доме есть нагревательные электроприборы с мощностью в 2,5 и более кВт, то их целесообразно запитывать от отдельного автомата соответствующей мощности.
• Если у вас подведена трехфазная сеть, то разные группы целесообразно запитать от разных фаз. Но делать это следует только, если вы уверены, что нигде нечего не напутаете. Если вы сомневаетесь в своих познаниях, то лучше ограничиться питанием от одной фазы.
