Электропроводка в деревянном доме: пошаговая инструкция с фото

Пошаговая инструкция по монтажу электропроводки в деревянном доме своими руками.

Схема электропроводки.

Начало любых работ по прокладке электричества обычно заключается в составлении/разработке его схемы. Помощь в работах такого плана лучше доверять профессионалам. Однако если за плечами у вас имеется диплом с техническим образованием, то разработать проект-схему расположения проводки вы можете и самостоятельно. Но при этом помните, что только четкие проекты способны гарантировать вашу безопасность, а также монтаж по всем правилам и гостам.

Итак, чтобы вы не выбрали, в конечном счете, ваш проект должен содержать: расчет необходимого количества материала и непосредственно саму схему электропроводки. Вот несколько примеров:

Монтаж электропроводки.

После составления проекта и согласования его с семьей, нужно приобрести комплектующие, которые потребуются для работы. Как только все необходимое будет приобретено, можно смело приступать к работе, которая подразделяется на следующие этапы.

1. Прокладка кабеля.

Проводка кабеля во всех помещениях дома из дерева делается в плинтусах или кабель-каналах. И в первых, и во вторых кабель, идущий для запитки розеток, прокладывать очень удобно и быстро. К слову, снаружи стен каналы для кабеля не делаются, так как проводка осуществляется в медных или гофрированных трубках.

Но вернемся к внутреннему монтажу. Для его проведения, кабель заранее нарезается на части для выключателей и розеток. Длина предварительно приготовленных частей должна быть ровна расстоянию между розеткой и выключателями. При этом не забываем оставлять 15-20 сантиметров про запас.

Крепление данных частей осуществляется строго в вертикальном или горизонтальном направлении (можно воспользоваться уровнем). Далее кабель укладывается в кабель-каналы, но на замок пока не закрывается.

2. Монтаж распределительных коробок.

На этом этапе в местах, где питательные разветвления от кабеля уходят к розеткам и выключателям нужно установить распределительные коробы (они помогают удобно расключить и разделить кабель по всем комнатам).  Для этого просто зачистите провода и скрутите их между собой, после чего закройте все имеющиеся оголенные места сверху изолентой.

Уже изолированные и соединенные провода помещаются в распределительные короба, таким способом, чтобы они не соприкасались друг с другом концами.

3. Монтаж выключателей и розеток.

В деревянных домах розетки монтируются прямо к стене. Но прежде под саму розетку укладывают прослойку изолирующего материала. Для этой цели, кстати, хорошо подходит алюминий или асбест.

Установите розетки крепко, чтобы они не качались и не шатались. При подключении кабеля имеющего три провода к розетке подключаются все три: зеленый и желтый провода идут в заземляющий контакт, а все оставшееся — на контакт питания.

Установка выключателей осуществляется аналогичным образом.

4. Установка светильников.

Светильники для частных деревянных домов необходимы как внутри, так и снаружи. Наиболее часто среди них встречаются: накладные светильники, а также встроенные и уличные. Любые из выше предложенных вариантов подключаются, используя провода зелено-желтой группы. Специальные контакты для этого вы найдете на конструкции у любого светильника.

 Только помните правило, что монтаж светильников одной группы производится параллельно!

5. Установка электрощитка.

От правильного и грамотного монтажа электрощитка, обычно зависит работоспособность полностью всей системы.

Вводный автомат необходимо устанавливать исходя из лимита расходуемой электроэнергии (последний, как правило, указан в заключенном договоре между потребителем и энергетической компанией), а автоматики выключения – исходя из используемой мощности.

Например, при мощности такого автомата в 5,9 кВт, который нужен для кабеля общим сечением 2,5, потребуется установка выключателей с силой тока в 25 А. Соответственно, при меньшей мощности автомата, всего в 4,1 кВт, выключатель также потребуется с меньшей силой тока – достаточно будет 16А.

6. Установка контура заземления.

При монтаже электропроводки в деревянном доме своими руками одним из важнейших мероприятий считается установка заземления. Как она осуществляется?

• От угла дома в диагональном направлении роют канаву длиной три метра и глубиной около полуметра.
• В крайней точке вырытой траншеи устанавливаются четыре металлические арматуры (2,5х16 миллиметров).
• Используя металлическую проволоку, арматура соединяется между собой.
• От получившейся конструкции к стене дома проводят провод, который соединяют с арматурой на болтовое соединение.
• На последнем этапе имеющаяся траншея засыпается песком, сверху укладывается естественный слой грунта.

Вот статья о том, как сделать заземление в частном доме.

Нормативные документы

При разработке проектной документации и проведении монтажных работ необходимо учитывать требования следующих стандартов:

• Правила эксплуатации электроустановок (ПУЭ) в действующей редакции;
• Свод строительных норм и правил (СНиП), которые актуализируются по мере внесения корректировок в законодательство РФ.

ПУЭ, издание 7

В документе перечислены требования по проектированию и организации электрических сетей в многоквартирных жилых домах или частных владениях, а также на промышленных объектах.

На середину 2020 г. последней является 7 редакция (действует с начала 2003 г.), утвержденная Приказом Министерства энергетики Российской Федерации №204 от 8 июля 2002 г.

СНиП 3.05.06-85

Документация была разработана в СССР и содержала правила создания и реконструкции электрических проводок в домах и при строительстве магистральных линий электропередач напряжением до 750 кВ (воздушного типа). После проведения актуализации стандарт получил обозначение СП 76.13330.2016. При этом в тексте сохранены ссылки на ГОСТы, принятые в СССР.

СНиП 31-02

В 2001 г. был принят дополнительный норматив СНиП 31-02, регламентирующий действия при строительстве частных домов в сельской местности или в черте города. Документ утвержден Постановлением Госстроя РФ. Впоследствии в текст вносились дополнения. В нормативном правовом акте перечислены основные требования по планировке (с указанием допустимых площадей) помещений, по несущей способности конструкций и пожарной безопасности. СНиП 31-02 используют при разработке проектов вместе с другими актами (перечень приведен в приложении к документу).

Подготовка монтажной схемы

Для составления схемы распределения питания на даче можно использовать два варианта:

• классический — с применением обычного карандаша и бумажного носителя информации;
• современный — с помощью специализированных компьютерных программ.

При выполнении работ не требуется соблюдать установленных норм и правил. Достаточно точно отобразить места установки выключателей, розеток, ламп, оборудования, распределительных коробок, а также места расположения КЛ. Предварительно рекомендуется нанести схематичный план загородного домовладения.

Схема электропроводки в дачном доме

Монтаж электропроводки в деревянном доме своими руками: внутренние работы

Монтаж эл проводки в деревянном доме может иметь некоторые различия в технологии укладки кабеля, а также в расходных материалах независимо от выбранного типа. Скрытую проводку прокладывают обычно при более эстетичной отделке стен, размещая их в специальных коробах из металла или негорючего пластика непосредственно между основанием стены и обшивкой (могут монтироваться в утеплитель). Такой вариант идеально подходит при капитальном ремонте деревянного дома или сразу после его постройки.

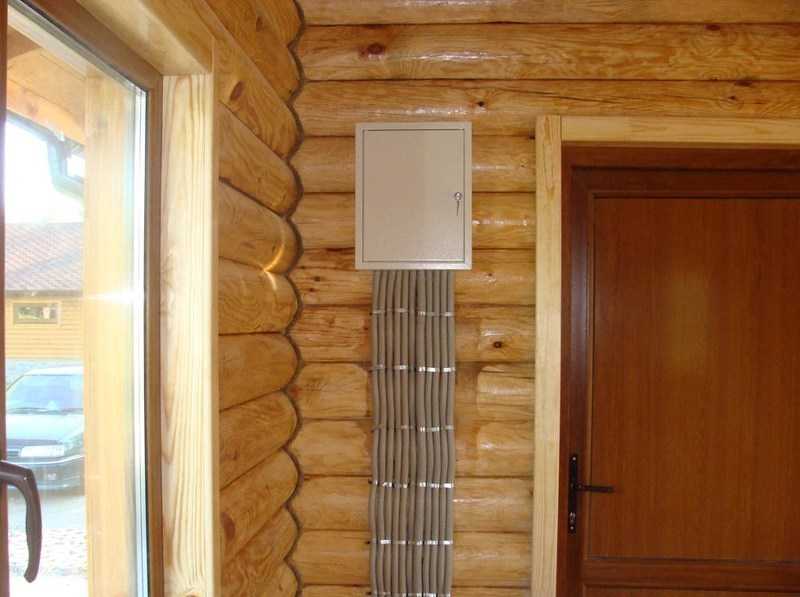

Распределительный щит для эл проводки в деревянном доме

Скрытая электропроводка в деревянном доме укладывается в огнеупорные короба. Если они монтируются на дерево или легкоплавкие изоляционные материалы, то перед этим места укладки должны быть тщательно обработаны огнезащитой.

Схема электропроводки в деревянном доме

В качестве кабель-каналов особенно предпочтительны медные трубы или алюминиевые, так как они дешевле. Их предпочитают, так как они легко гнутся на «холодную» и не передают тепло при нагреве кабеля. Стальные же часто выбирают из-за более низкой стоимости, но при значительных поворотных радиусах их приходится нагревать газовыми горелками или паяльными лампами.

Скрытая проводка в деревянном доме: разработка проекта и определение трассы

Проект разводки электропроводки в частном доме

Начиная работы, важно составлять подробный монтажный проект разводки проводов, согласно которой выполняется нанесение трассы линий проводов и установка точек расположения разветвительных и соединительных коробок, выключателей и розеток, а также элементов электросети. Что касается самой трассы, то желательно, чтобы она имела как можно меньше загибов и наклонных линий (в идеале, все линии должны быть параллельны между собой и относительно стен/пола комнаты), но если это невозможно, то следует предусмотреть соединительные коробки для нескольких линий проводки

Они, как правило, размещаются в максимально доступных местах для обслуживания, а не в перекрытиях или перестенках

Что касается самой трассы, то желательно, чтобы она имела как можно меньше загибов и наклонных линий (в идеале, все линии должны быть параллельны между собой и относительно стен/пола комнаты), но если это невозможно, то следует предусмотреть соединительные коробки для нескольких линий проводки. Они, как правило, размещаются в максимально доступных местах для обслуживания, а не в перекрытиях или перестенках.

После распланировки монтажной трассы можно подготавливать стены, а именно сверлить отверстия для коробов и металлических патрубков или штробить, в зависимости от выбранного типа установки.

Электрика в деревянном доме своими руками: как правильно выбрать короба и трубки

Размер трубок зависит от диаметра выбранного кабеля, а также от количества линий проводки (в одну трубку не рекомендуется укладка более двух линий). Необходимо чтобы электропровода протягивались в них легко, не занимая при этом более 40% их внутренней площади. Толщина металла также имеет значение, чтобы предотвратить их прогорание при коротком замыкании.

Кабель-каналы на мансарде частного деревянного дома

К примеру:

• при выборе проводов из меди (сечением ≤ 2,5 кв.мм) и из алюминия (≤ 4 кв.мм) толщина не нормирована;
• для кабелей с диаметром ≤ 6 кв.мм – толщина должна быть не менее 2,5 миллиметров;
• минимум 2,8 мм допускается для труб из алюминия и меди с сечением ≤ 10 и 4 кв.мм соответственно;
• 3,2 миллиметра – для проводов диаметром ≤ 25 и 10 кв.мм.

Основные правила при выполнении работ

Подготовив поверхности, можно приступать к прокладке коробов и размещению подрозетников и выключателей. Для этого в поверхностях просверливаются гнезда нужного размера и заводятся трубы, к которым и будут крепиться монтажные коробки.

Распредкоробка: подготовка к распкайке

В том случае, когда используется медный кабель, после заведения важно развальцевать концы и припаять к самой коробке, а края стальных можно прикрепить сваркой. Распаечные коробки устанавливаются таким же способом, главное, чтобы все соединения имели надежную антикоррозийную защиту, а все элементы общей конструкции заземлены без разрывов в цепи

Для электропроводки обычно используются трехжильные или пятижильные провода, оснащенные заземляющими проводниками. На концах труб устанавливают особые втулки, защищающие изоляцию от возможных повреждений.

Далее можно приступить к присоединению жил кабеля к электрооборудованию. При подсоединении электророзеток и выключателей нельзя допустить повреждения изоляции элементами крепежа.

Выбор розеток и выключателей

Для обеспечения пожарной безопасности в деревянном доме устанавливаться должны розетки и выключатели, имеющие металлическую монтажную пластину. Сначала на стену монтируется она, затем устанавливается внешняя панель. Допускается использование пластиковых пластин, но пластик должен быть негорючим и иметь соответствующий сертификат пожарного надзора.

Розетки и выключатели в деревянном доме должны иметь негорючие монтажные пластины

Причем, для безопасного подключения большинства современной аппаратуры требуется трехпроводные розетки с заземляющим проводом. Требуется заземление и при подключении освещения, но внутри помещения это часто не выполняется. А вот для освещения на улице наличие заземления необходимо: тут условия эксплуатации намного сложнее.

Электропроводка под старину в деревянном доме

Итак, как было написано в статье «Электропроводка в каркасном доме от А до Я» в деревянных домах лучшим по безопасности решением будет открытая проводка. Если мы рассматриваем дом из бревна, то применить кабель-канал аккуратно по стенам не получиться и необходимо искать другой способ. Вот в этом случае монтаж ретро проводки и является наиболее востребованным.

Производителе провода предоставляют различные цвета. Целое поле для творчества в дизайне таких помещений. Можно комбинировать светлый витой провод с темными механизмами и наоборот.

Комплектующие необходимые для прокладки проводки под старину

Какие провода для электрики под старину существуют:

1. Силовые для питания розеток и света 2 и 3 жильные;
2. UTP для интернет розеток;
3. Коаксиальный кабель для ТВ розеток;
4. Комбинированный UTP и коаксиальный в одном (очень удобно — не у всех производителей).

Для монтажа провода на выбор есть пластиковые или керамические изоляторы разных цветов. Количество изоляторов можно рассчитать 3,5 изолятора на погонный метр провода.

Комплект для электропроводки в деревянном доме

Также для протяжки проводки под старину необходимо запастись:

• Тонкими, но прочными нейлоновыми стяжками под цвет провода или прозрачными, для фиксации витого провода на оконечных изоляторах, а также в самих механизмах.
• Клеммами WAGO 221 серии с количеством выходов 2, 3 и 5 они потребуются для коммутации в распределительных коробках. Использовать 222 серию будет неудобно из-за больших размеров. Наконечники НШВИ, чтобы обжимать концы проводников, для хорошего контакта.
• Также потребуются саморезы: никелированные либо оцинкованные длинной 45 мм. Не забудьте взять биту с соответствующим хвостовиком под саморезы.

Составление схемы электропроводки

Оговоримся сразу: речь идет об однофазной сети с напряжением 220 вольт, которая уже подведена к частному дому площадью 100—150 м² или квартире. Проектированием и монтажом трехфазных электросетей на 380 В для больших загородных коттеджей занимаются специализированные организации. В этом случае самостоятельно браться за разводку электрики не имеет смысла, поскольку без проекта электроснабжения и согласованной исполнительной документации управляющая компания не позволит осуществить подключение к своим коммуникациям.

Разводка электропроводки в частном доме может быть сделана своими руками

Разводка электропроводки в частном доме делается до начала отделочных работ. Коробка дома выгнана, стены и кровля готовы, — самое время начинать работы. Последовательность действий такая:

• Определение типа ввода — однофазный (220 В) или трехфазный (380 В).
• Разработка схемы, расчет мощности планируемого оборудования, подача документов и получение проекта. Тут нужно сказать, что далеко не всегда в технических условиях вам определят заявленную вами мощность, скорее всего выделят не более 5 кВт.
• Выбор составляющих и комплектующих, закупка счетчика, автоматов, кабелей и т.п.
• Ввод электрики от столба в дом. Выполняется специализированной организацией, вам нужно определиться с типом — воздушный или подземный, установить в нужном месте автомат ввода и счетчик.
• Установить щиток, завести электричество в дом.
• Прокладка кабелей внутри дома, подключение розеток, выключателей.
• Устройство контура заземления и его подключение.
• Тестирование системы и получение акта.
• Подключение электричества и его эксплуатация.

Это только общий план, в каждом случае есть свои нюансы и особенности, но начинать нужно с получения технических условий подключения к электросети и проекта. Для этого нужно определиться с типом ввода и планируемой мощностью энергопотребления. Нужно помнить, что подготовка документов может занять и полгода, так что подавать их лучше еще до начала стройки: на выполнение техусловий дается два года. За это время, наверняка, вы сможете выгнать стену, на которую можно будет поставить автомат и счетчик.

Правила безопасности, ошибки и способы их избежать

2 Проектирование электроснабжения – основные моменты

Всяким комплексным монтажным работам предшествует проектирование, в том числе и устройству проводки в деревянном доме. Но прежде необходимо согласовать обеспечение электричеством жилья с организацией, предоставляющей услуги по электроснабжению, специалисты которой должны разработать технические условия – основу для дальнейшего проектирования. При этом оценивается суммарное энергопотребление, набор необходимого электрооборудования для ввода в дом силового кабеля.

Проект электроснабжения необходимо согласовать

Проектирование начинается с обозначения на схеме постройки расположения потребителей электроэнергии. Одни из них будут запитаны от общей сети (освещение и приборы, подключаемые к обычным розеткам), другие подсоединены к распределительному щитку посредством отдельного кабеля. Так подключаются приборы повышенной потребляемой мощности (электроплиты, водогрейные бойлеры, электрические котлы отопления). Каждый из мощных потребителей электроэнергии предусматривают подключение через индивидуальный автоматический выключатель.

В зависимости от количества приборов и их мощности, что будут предположительно запитаны от той или иной комнаты, рассчитывается число необходимых розеток и сечение подводящего электрокабеля. В целях предупреждения перегрева проводников при разводке электропроводки используется кабель с сечением жилы не менее 1,5 мм. К розеткам подводите провод сечением не менее 2,5 мм. Не рекомендуется использование тройников и электропереносок, желательно устанавливать точек электропотребления больше, чем предполагается использовать электроприборов.

Также при проектировании отмечаются места расположения распределительных коробок и пути сообщения их с осветительными приборами, выключателями и розетками. При этом учитываются минимальные расстояния от проложенного кабеля до дверных и оконных проемов (не менее 10 см), пола и потолка. Схема прокладки кабелей, особенно при их скрытой установке, поможет в будущем не повредить проводку при проведении различных монтажных и отделочных работ. При проектировании разводки электропроводки учитываются не только личные представления об удобстве расположения электроточек и кабелей, но и требования, продиктованные соображениями безопасности и целесообразности, к каковым относятся такие правила:

• недопустимо соединение точек электропитания по кратчайшему пути – кабели прокладываются только вертикально и горизонтально, образуя переходы направления под прямым углом;
• выключатели устанавливаются в промежутке 0,6-1,2 м от напольной поверхности, для розеток определен допустимый диапазон высот расположения 0,4-0,8 м;
• выключатели, розетки и распределительные коробки должны быть свободно доступны для пользования, ревизии или ремонтных работ;
• исключается прямой контакт проходящих проводов с металлическими предметами и друг с другом (расстояние между соседними кабелями не должно быть меньше 50 мм).

Соединение медных и алюминиевых проводников, если таковые имеются, запрещено выполнять методом скрутки. Во избежание быстрого окисления таких контактов рекомендуется применять специальные клеммные блоки.

Монтаж электросчётчика

Согласно требованиям органов энергонадзора, электросчётчики в частных домах должны устанавливаться в местах с возможностью постоянного доступа контролирующих лиц. Следовательно, щиток приходится монтировать снаружи, где размещённые в нём комплектующие оказываются под воздействием погодных условий. С учётом этого, в частном доме устанавливаются два распределительных щитка:

• наружный – для размещения электросчётчика и необходимого минимума дополнительных устройств (за счёт энергоснабжающей компании);
• внутренний – расположен в доме, подключен к внешнему щиту, укомплектован оборудованием, необходимым для безопасного и удобного управления системой электроснабжения жилья (за счёт владельца строения).

Требования к электропроводке в деревянном доме

В связи с высокой пожарной опасностью деревянных домов, соблюдение правил и требований, предъявляемых к прокладке электропроводки, приобретает особую актуальность.

Соблюдение требований безопасности начинается уже при подключении деревянного дома к линии электропередачи. Это мероприятие должна проводить организация, отвечающая за снабжение электроэнергией. После оформления всей необходимой документации, устанавливается счетчик и выполняется непосредственное подключение к питающей сети. Для этих целей используется гибкий изолированный провод, у которого предварительно проверяется целостность изоляции.

Как правило, счетчик устанавливается снаружи, а распределительный щиток – внутри здания. Кабель, соединяющий обе точки, проходит по стальной трубе через отверстие, пробитое в стене. Высота ввода должна быть не менее 2,75 м от поверхности земли. Изоляторы и провода проходят от выступающей части крыши на расстоянии не менее 20 см. Вводная труба защищается от проникновения влаги.

Началом внутренней проводки в деревянном доме является распределительный щит. Для его установки выбираются сухие места. Данный вид оборудования не может располагаться в ванной комнате, душевой или санузле. Щит должен иметь несгораемую основу и запираться на ключ. На расстоянии 50 см от него не должно быть отопительных приборов и оборудования, систем газо-, водоснабжения и канализации.

К уже рассмотренным способам прокладки кабелей и проводов в деревянных домах также предъявляются требования по обеспечению электро- и пожарной безопасности.

Скрытая прокладка проводов может быть выполнена несколькими способами:

• Обычный провод в оболочке из горючих материалов укладывается на несгораемую подкладку, после чего на него наносится слой штукатурки толщиной 1 см и более.
• Обычный провод с оболочкой из огнестойких материалов может быть просто уложен на несгораемую подкладку по всей длине без последующей штукатурки.
• При использовании провода в металлической гофре, он может укладываться на конструктивные элементы здания.
• В случае использования стальных коробов, закрепляемых непосредственно на конструкциях, в них могут укладываться провода, у которых отсутствует дополнительная защита.
• При использовании огнестойких пластиковых коробов допускается прокладка в них любых проводов, при условии установки под ними подкладки из несгораемых материалов. В дальнейшем сам короб покрывается штукатуркой, толщиной слоя 1 см и более.

Непременным условием использования металлических коробов и гофрированных шлангов является их дополнительное заземление на всем участке прокладки кабелей и проводов. Размеры подкладки из негорючих материалов выбираются таким образом, чтобы она выступала за габариты короба или гофры как минимум на 1 см.

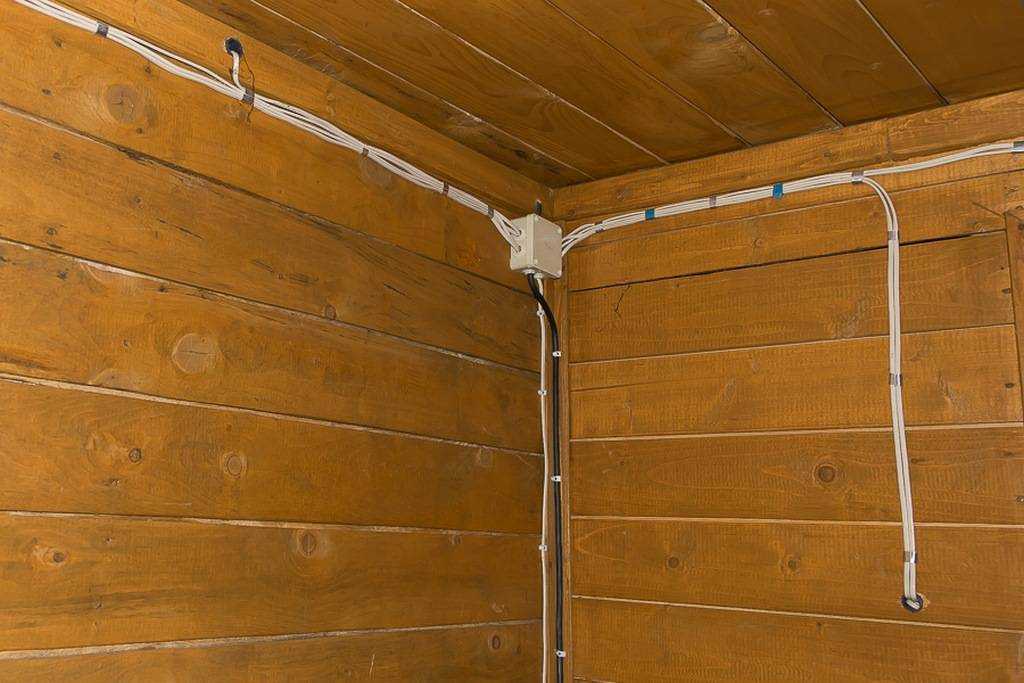

Разводка проводов открытым способом в большинстве случаев выполняется с применением роликов. Данный способ более простой с технической точки зрения и не требует такого количества материалов, как при скрытой проводке. Единственным недостатком является внешний вид таких линий, который успешно скрывается благодаря оригинальным дизайнерским решениям. В целях безопасности по всей длине проводов укладывается подкладка из негорючих материалов.

Для открытой проводки используется оболочка из негорючих материалов, которая укладывается прямо на конструктивные элементы. Если используются трубы или несгораемые короба, то наличие дополнительной оболочки проводов необязательно. Существуют отдельные технические требования для наружной проводки деревянного дома, прокладываемой непосредственно на улице. В первую очередь это касается минимального расстояния от земли до линии, которое составляет 2,75 метра. Промежуток между проводом и стеной здания должен быть не менее 0,5 метра, а расстояние от балконов и окон – 1,5 метра и выше.

Основное внимание уделяется вводу в здание и защите его от попадания и скопления влаги. С этой целью применяются специальные уплотнения, обеспечивающие надежную герметизацию

Перед разводкой проводов необходимо определить место расположения всех потребителей, определить суммарную мощность бытовой техники и оборудования. Соблюдение всех технических норм и требований обеспечит надежную и продолжительную эксплуатацию домашней электрической сети. Одновременно будут решены вопросы электро- и пожарной безопасности, особенно актуальные для деревянных домов.

Электрика в каркасном доме

`img-67`

`img-68`

Разводка электропроводки в каркасном доме не может быть выполнена без учёта особенностей строения объекта. Поскольку здание представляет собой возведенный дом, где в качестве отделки многослойных стен использованы минеральная вата, слои паровой, водной изоляции и брус, данный тип постройки относится к объектам высокого риска пожароопасности

Поэтому наши специалисты при монтаже всегда соблюдают все предосторожности

Нормами ПУЭ предусмотрено выполнение скрытой проводки в каркасном доме в трубах из металла. Они должны полностью маскировать провода, изолировать их и исключать возможность возгорания. На сегодняшний день это правило относится к безнадежно устарелым, так как подобный способ не востребованный из-за дороговизны и далеко не единственный. Более современным вариантом электрификации домов из каркаса является использование кабелей и качественной изоляционной гофры.

Ввод в дом

Вводной участок, от магистральной линии электропередачи до распределительного щитка, считается наиболее ответственным. Есть два способа, как правильно подвести электричество к дому.

Прокладка кабеля в земле

Это более надёжный способ, потому что проводник полностью скрыт и не подвергается никаким внешним воздействиям. Кроме этого в случае короткого замыкания и возгорания, исключена возможность того, что пострадают люди или имущество. Благодаря такой высокой пожарной безопасности, подземный ввод особенно рекомендован для деревянных домостроений. К тому же он совершенно не портит внешний вид участка.

В то же время потребуются немалые затраты. Нужно будет прокопать траншею глубиною не менее 0,8 м. Если проход в дом будет осуществляться через фундамент, потребуется установка толстостенной металлической гильзы. Да и сам кабель желательно защитить от химического воздействия грунта, микроорганизмов и грызунов, давления корней растительности. Для этого его не просто располагают в траншее, а предварительно протягивают в металлической трубе или гофре.

Подземный способ желательно использовать на этапе, когда новый дом только строится, так можно обдумать прохождение всех коммуникаций заранее.

Прокладка кабеля по воздуху

Если строение уже возведено, то более дешёвым, удобным и лёгким вариантом будет воздушная линия. Выполняется отпайка от ближайшей опоры магистральной линии электропередачи.

Запомните главное! Ни вы, ни ваши знакомые даже с самым высшим электротехническим образованием не имеют право подниматься на эту опору для выполнения подключений. Такую работу делают электрики из штата энергоснабжающей организации, обслуживающей данную ЛЭП (у них на это есть специальный допуск).

В качестве вводного рекомендуется использовать провод СИП (самонесущий изолированный провод).

Его изоляционный слой выполнен материалом, который выдерживает перепады температур, солнечные лучи и атмосферные осадки. Под слоем изоляции провод СИП имеет не только токопроводящие жилы, но и стальной трос, что обеспечит хорошую натяжку. В случае использования другого кабеля, его нужно будет зафиксировать с помощью хомутов на дополнительном несущем тросе, также натянутом между опорой и домом.

Ещё один важный нюанс. Если пролёт получается более 20 м, то нужно устанавливать дополнительную опору, иначе провис будет большим, что увеличивает механическую нагрузку на провод.

В дом воздушный ввод заводится через просверленное в стене отверстие, в которое монтируется кусок металлической трубы

Очень важно, чтобы на пути прохождения провода не было высоких кустарников и деревьев, хозяйственных построек

Выключатели и розетки

В местах расположения розеток и выключателей необходимо высверливать специальные гнезда под монтаж металлических коробок. Монтажные коробки под выключатели и розетки, а также распределительные коробки, устанавливаются по специальной технологии, предусматривающей надежное соединение этих элементов сети с кабель-каналами. Качественный контакт очень важен, так как всю конструкцию кабель-каналов и других частей желательно заземлить. Существует несколько способов крепления труб и коробов к коробкам, но самый надежный — это пайка или сварка. Неплохими показателями обладают и резьбовые соединения.

Если кабель-каналы изготовлены из медных труб, то концы изделий при вводе в металлические коробки распределения и монтажа элементов сети необходимо качественно развальцевать. Стальные трубы монтируются через резьбовое соединение. Максимальная плотность соединения обеспечивается гайками. Вся конструкция кабель-каналов и металлических коробок должна обеспечивать защиту скрытой электропроводки по классу IP — 54, что исключит попадание пыли и воды на кабели и провода.

Выполнение всех этих требований обеспечит надежность электропроводки и исключит возможность возникновения пожара. Ниже мы рассмотрим все этапы монтажа скрытой проводки в деревянном доме.
