Как проложить проводку в кабель-канале в квартире

Как крепить кабель к стене. Способы крепления к разным поверхностям

Стены и потолки делают из различных материалов, имеющих разную структуру и плотность. В зависимости от этой характеристики изменяется способ крепления:

• Плотные — древесина в любом виде, штукатурка и мягкие штукатурные растворы (в т.ч. гипсовая). Во все эти материалы отлично заходит гвоздь или саморез. В некоторые — ДСП , ОСП и некоторые другие — предварительно лучше просверлить отверстие чуть меньшего диаметра чем саморез, а потом уже его вкручивать. Гвозди чаще забиваются сразу без предварительного сверления.

  В древесину и изделия из нее вкручиваются саморезы. Только для крепления кабеля лучше их брать с плоской шляпкой

• Твердые. К этой категории материалов относят кирпич, бетон, стяжки, цементы. В них даже с предварительно просверленным отверстием саморез не вкрутишь. Для таких материалов используют дюбель-гвозди (их еще называют дюбеля). Это крепеж, состоящий из двух частей — пластикового колпачка-дюбеля и металлического (иногда пластикового) винта. В таких случаях в материале сверлится отверстие диаметром сверла равным или чуть меньшим чем диаметр дюбеля. В отверстие вставляется пластиковый колпачок. Его верхний край должен быть на одном уровне с поверхностью (при необходимости можно пару раз молотком стукнуть чтобы сравнять или отрезать излишки острым ножом). Затем накладывается крепежный элемент (пластина, хомут и т.д.), который крепится к вставленному дюбелю винтом.

  Установка дюбеля

• Тонкие или мягкие. Это пластик, гипсокартон, ДВП, газобетон, пенобетон и т.п. В них обычный крепеж не держится, нужен специальный, который имеет расширенную «тыльную» часть. Она имеет большую площадь опоры, за счет чего и может держаться крепеж. Некоторые примеры такого крепежа (зонтик, дюбель-бабочка и дюбель со сверлом) представлены на фото.

Практические советы по монтажу углов и стыков кабель-каналов

Мы уже советовали покупать специальные доборные элементы для прохождения внешних и внутренних углов, разводок под прямыми углами, тройников и т. д. Все стыки можно запиливать под прямым углом, срез может не быть идеально ровным. Накладные элементы закроют проблемные места, соединение будет красивым, работы значительно ускоряются. Резать пластиковый кабель-канал можно ножовкой по металлу, специальными монтажными ножницами или круглошлифовальной машиной (болгаркой) с диском по металлу.

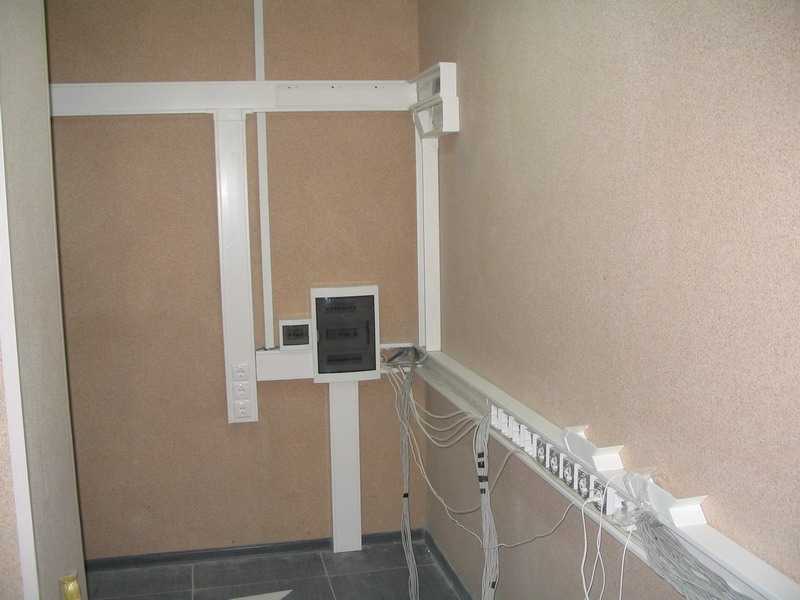

Схемы монтажа кабель-каналов

А что делать, если по каким-то причинам доборных элементов нет, как резать канал, чтобы соединение не бросалось в глаза?

1. Монтаж внутренних углов. Этот переход невозможно сделать незаметным, всегда будет виден боковой разрез крышки кабель-канала. Вначале нужно отметить конкретное место изгиба, при этом следует соблюдать высокую точность. Снимите с кабель-канала крышку, в месте изгиба надрежьте боковые поверхности основной части, глубина разрезания – до уровня дна. Теперь его легко согнуть под нужным углом. Установите его на место и зафиксируйте одним из вышеописанных способов. Мы советуем для резки пользоваться болгаркой, такой инструмент есть в каждом доме. Наплавленные диском болгарки заусеницы легко отламываются пальцами – перегретый пластик теряет свою прочность. Работать болгаркой быстро, неровный срез всегда можно выровнять тыльной стороной диска.

2. Монтаж внешних углов. Соединение может быть полностью незаметным. Как его сделать? Нижнюю часть кабель-каналов отрежьте таким же способом, как и в случае с внутренним углом. По бокам верхней крышки сделайте надрезы с каждой стороны под углом 45°, центр угла должен лежать на линии изгиба. Крышку защелкивайте после прокладки в канале всех кабелей.

   Монтаж крышки кабель-канала

3. Монтаж розеток, коробок, выключателей и т. д. К главному каналу они присоединяются отводами под прямым углом. В случае необходимости можно изменять угол состыковки, но имейте в виду, что вы не найдете в реализации добротные элементы под такими углами. Сперва лучше закрепить отрезок канала нужной дины, а уже к нему вплотную фиксировать выключатель, розетку или коробку. Такой         алгоритм не только исключает возможность появления щелей между отдельными элементами, но и ускоряет процесс производства работ.

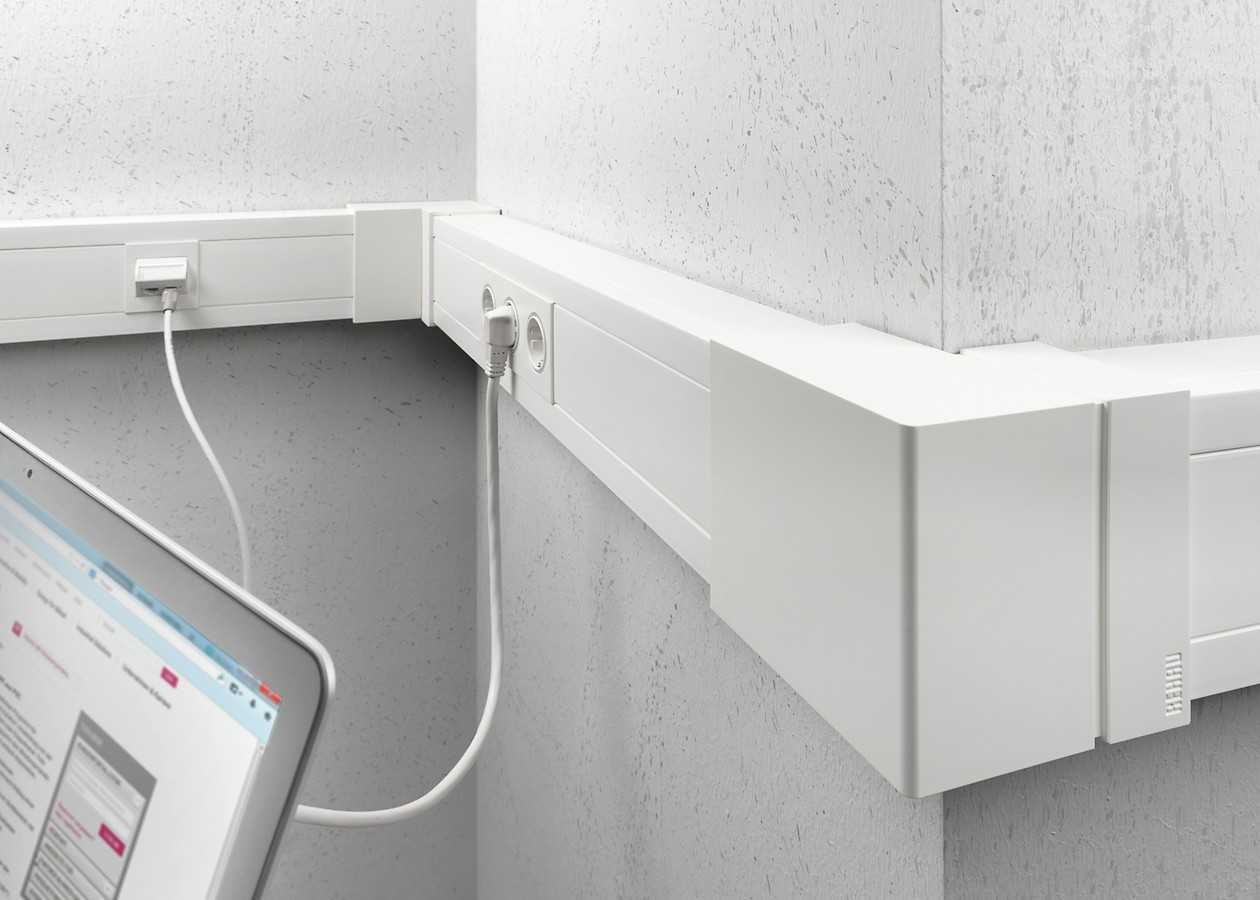

   Монтаж электрических устройств на кабель-канал

Вначале используйте стандартные длинные каналы, не спешите их разрезать на куски. У вас всегда должны быть под рукой все отрезки, среди них можно подобрать нужный по длине и не трогать целый. Будет необходимо для этого на несколько сантиметров сместить в ту или иную сторону розетку – нет ничего страшного.

Если вам нужно длительное время хранить приобретенные кабель-каналы, то положите их на ровную плоскость, не допускайте попадания на них прямых солнечных лучей. Со временем все пластики под воздействием солнечных лучей темнеют и теряют пластичность. Не стоит верить производителей о «полной устойчивости» к УФ-лучам благодаря современным технологиям, различные инновационные добавки не защищают пластик от таких воздействий полностью, а только замедляют процессы физического старения.

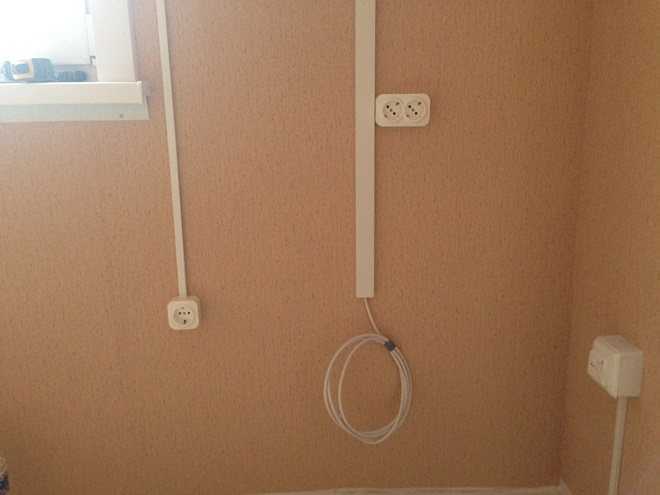

Смонтированный кабель-канал

Монтаж проводки в кабель-канал

Подключение домашних электроприборов часто связано с переносом розеток или применением многочисленных удлинителей, которые смотрятся совсем не эстетично, путаются под ногами и мешают уборке.

Изменить схему проводки во время ремонта несложно: достаточно проштробить пазы для укладки проводов. коронкой просверлить отверстия под коробки для выключателей и розеток и подключить их. Метод этот достаточно прост и широко распространён, но у него есть и свои минусы:

во-первых, это достаточно грязная и пыльная работа,

во-вторых, нет гарантии, что в любой момент не понадобится подключить потребителя в другом месте или проложить новый кабель.

А как быть после ремонта? Поэтому я и решил для прокладки в комнате телевизионного кабеля и установки дополнительных розеток применить кабельный канал .

Он представляет собой пластиковый короб, закрывающийся с наружной стороны крышкой на защёлках. К нему можно подобрать различную фурнитуру, которая позволит проложить канал более-менее эстетично.

В моём случае кабельный канал был выбран сечением 16×16 мм, что вполне достаточно для размещения нужных проводов и антенного кабеля, тем более что имелись ограничения из-за расстояния между пластиковым порогом на балкон и плинтусом. Можно было использовать для прокладки проводов пазы в плинтусе, но мне этот вариант не понравился, потому что нет фурнитуры для вывода проводов к розеткам.

Сначала я определился с местами установки дополнительных розеток, выхода телевизионного кабеля, а также с тем, откуда будут запитываться розетки. Подать напряжение на прокладываемый провод в канале я решил от розетки, находящейся за шифоньером, — в процессе эксплуатации она всё равно не будет задействована. Для настольных прикроватных светильников решил установить две розетки — одинарную и двойную.

Прокладывать кабельный канал решил непосредственно над плинтусом. Сначала просверлил отверстие для телевизионного кабеля из коридора в комнату. Со стороны комнаты вдоль плинтуса расширил отверстие, чтобы можно было уложить телевизионный кабель в канал с большим радиусом. Кабельный канал крепил непосредственно к бетонной стене саморезами с использованием дюбелей.

Розетки ставил на стену через паронитовую прокладку в целях пожарной безопасности. Для подключения розеток к основному кабель-каналу использовал тройники и отрезки кабельного канала.

После монтажа кабельного канала уложил в него одножильный медный провод сечением 2,5 мм и антенный кабель.

Провода прокладывал с запасом для подключения. Затем подключил розетки.

Осталось подвести провода к питающей розетке. Подключение выполнил с помощью стальных соединительных клемм, рассчитанных на номинальный ток 20 А и предохраняющих соединение от образования гальванической пары алюминий/медь, так как старая проводка была произведена алюминиевым проводом. Все работы я проводил при отключённом вводном автомате.

Вот так быстро и с небольшими затратами можно изменить схему расположения розеток в комнате после ремонта.

1 В этой комнате будет устанавливаться кабель-канал.

2 Расстояние между порогом балкона и плинтусом ограничило размеры кабельного

3 Пластик хорошо режется ножовкой по металлу.

4 Для укладки в канал толстого антенного кабеля пришлось расширить отверстие.

5 Отверстия для крепления кабель-канала к стене сверлил ударной дрелью.

6 Для пожаробезопасности розетки установлены на паронитовые прокладки.

7 Для подвода к розетке использовал тройники.

8 Выход антенного кабеля осуществлялся через тройник.

9 После прокладки кабелей кабель-канал закрывается крышкой.

10 Соединение алюминиевых проводов с медными осуществлялось стальными клеммами.

Новая проводка — готова.

Требования к скрытой проводке в доме

Основным требованием при обустройстве скрытой проводки в жилом доме является повышенный уровень пожарной безопасности

Поэтому, если работы выполняются в деревянном доме, для размещения проводов важно использовать специальные стальные или поливинилхлоридные трубы. В кирпичном или бетонном строении кабель можно прятать в обычные штробы или гофротрубу, расположенную за обшивкой из гипсокартона и других материалов

Однако нередки ситуации, когда из-за каких-либо незапланированных обстоятельств это требование вынужденно не соблюдается. Сложно представить ситуацию, в которой появляется возможность пробить в стене штробу, габариты которой подойдут для размещения трубы. Поэтому для обеспечения сменяемости остается использовать гофротрубы, спрятанные под обшивкой (а не штукатуркой) или под полом.

Использование гофротруб позволяет оперативно заменить проводку

Наиболее специфичное требование к монтажу скрытой проводки связано с маршрутом пролегания кабельной линии. Хаотичная прокладка кабеля в стене недопустима: избегайте ситуаций, когда в одном месте трасса движется параллельно стене, а в другом неожиданно сворачивает по диагонали.

С одной стороны, так вы сэкономите материалы и время, с другой, проигнорируете важное правило, из-за чего в дальнейшем усложните задачу по поиску проводки. Кабельная линия должна располагаться строго по вертикали или горизонтали под потолком либо на высоте 2,5 м

Провода под полом должны двигаться параллельно паре стен. В будущем вам, возможно, придется сверлить стены, чтобы повесить картину или полку. Если кабель будет расположен как душе угодно, то возрастает риск ошибки, связанной с попаданием сверла прямо в провод. Сломается электродрель, будет нарушена функциональность самой проводки, а в редких случаях можно получить серьезный удар током.

При организации скрытой или открытой электропроводки нужно задумываться об электрической безопасности

При обустройстве систем по типу TN-S или ТN-C-S важно иметь третий проводник (PE). В ситуациях, когда его коммутация невозможна из-за отсутствия соответствующего кабеля в распределительном щитке подъезда, все равно рекомендуется прокладывать кабельную линию из трех проводов

Желто-зеленый проводник, используемый для заземления, пригодится позже, когда проводка в доме все-таки получит заземление. В помещениях с повышенной опасностью (ванной или кухне) рекомендуется устанавливать устройства защитного отключения или дифференциальные автоматы.

Организация проводки в частном доме по схеме ТN-C-S

Как закрепить кабель канал — основные способы!

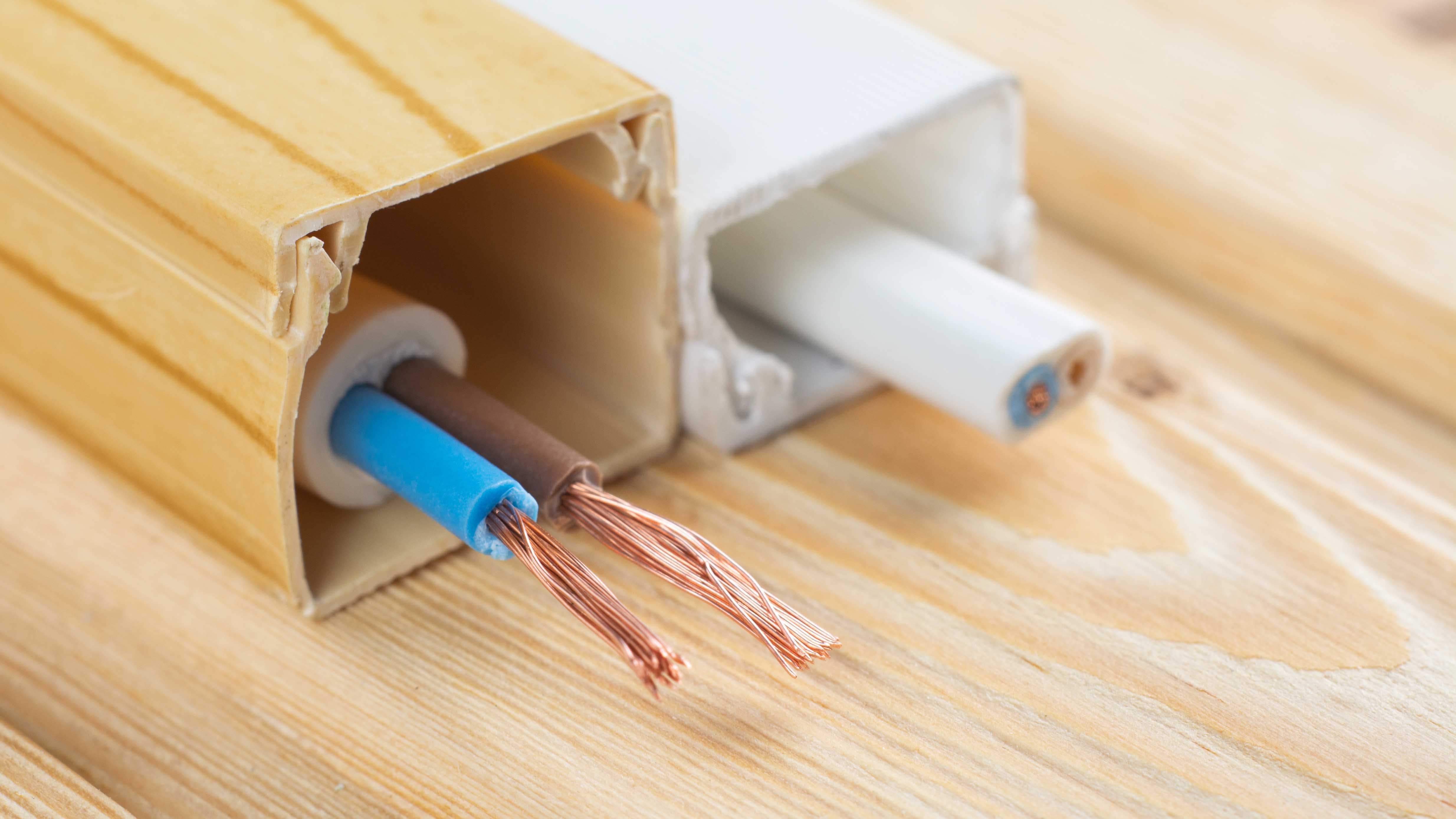

Кабель каналы — это пластиковые или металлические короба для скрытой или открытой укладки проводов и кабелей. Могут использоваться как на улице, так и внутри помещений. Называют их еще кабельными лотками и коробами, иногда добавляют слово «элеткротехнический».

Состоят из корпуса и крышки. Сечение в основном имеют прямоугольное и квадратное, но есть и другие, более специфические. Корпус может быть цельнолитым, может — перфорированным. Перфорированные корпуса нужны редко, для лучшей вентиляции и более быстрого охлаждения. В этой статье ми поговорим о том, как крепить кабель канал к своей стене в доме.

Крепление кабель канала к стене с помощью саморезов.

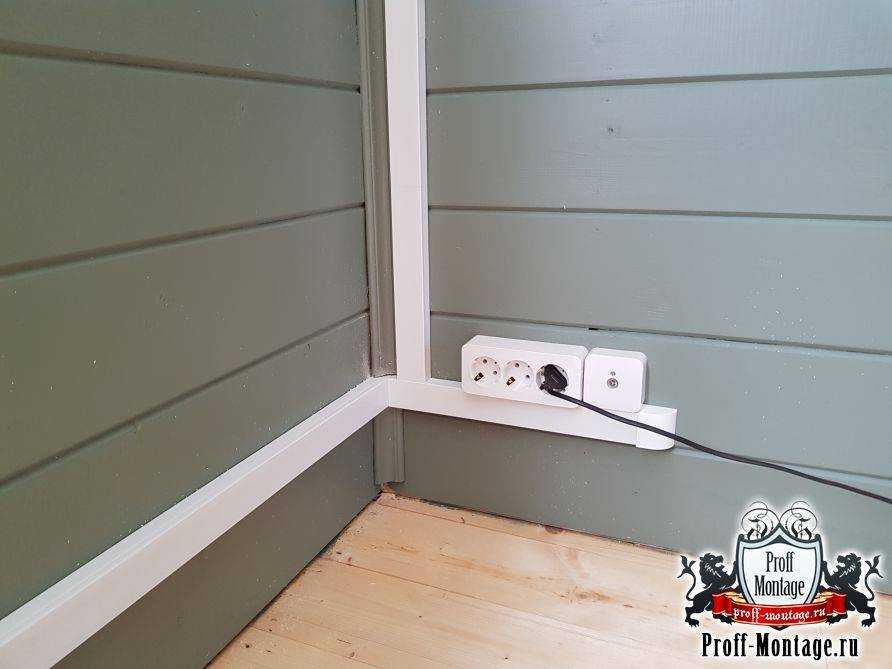

Если Вы решили выполнить монтаж кабельного канала в деревянном доме либо квартире с гипсокартонными перегородками, то установку нужно производить специальными саморезами по дереву. Шаг крепления зависит от того, какая нагрузка будет происходить на пластиковый короб, а точнее – сколько проводов нужно протянуть внутри, и какое у них сечение.

Как правило, чтобы надежно закрепить кабельный канал на деревянной стене либо гипсокартоне, достаточно прикрутить саморезы через каждые 40-50 см. Если стены неровные, лучше уменьшить шаг крепления, это позволит скрыть все дефекты и зазоры.

Не следует выбирать для установки кабельного канала слишком длинные саморезы. Чтобы надежно закрепить короб в стене, достаточно будет вкрутить крепежи длинной около 40 мм. Для вкручивания лучше всего пользоваться шуруповертом с крестовой битой.

Крепление кабель-канала на дюбель-гвозди.

Понадобятся такие инструменты:

• Перфоратор.
• Дюбель-гвозди.
• Острый нож.
• Уровень и карандаш.
• Отвёртка.

Для начала отведите на стене (потолке) ровную линию (для стен по уровню) и подготовьте к работе дюбель-гвозди, с которых нужно отрезать пластмассовую шляпку острым ножом. Делается это для того, чтобы канал плотно прилегал к стене. Мы будем использовать сверло по бетону диаметром 6 мм и, соответственно, дюбель-гвозди №6.

Далее прикладывайте к линии кабель-канал и пробивайте его перфоратором, углубляясь в стену на длину дюбеля. Вставляйте обрезанную пластмассовую вставку и прикручивайте отвёрткой дюбель-гвоздь до упора. Следующая точка крепления располагается в 40-50 см, крайняя в 5-7 см от края короба. Вставляете провод в канал и защёлкиваете крышку.

Как крепить кабель канал на клей (жидкие гвозди).

Крепление на клей не очень надежно, его используют там, где нельзя применить другие, например, для крепления на кафельную плитку. Можно комбинировать его с другими — с креплением саморезами или дюбель — гвоздями.

Чтобы приклеить короб к стене, на него наносят клей зигзагообразной линией, затем прижимают к стене по разметке, чтобы клей отпечатался на поверхности, и убирают. Через несколько минут, когда жидкие гвозди немного схватятся (время зависит от конкретного вида клея, это можно прочитать в инструкции на упаковке), короб снова плотно прижимают к стене.

Помните, что демонтаж кабель канала, приклеенного к стене жидкими воздями, без повреждения покрытия или самого электрокороба невозможен. Укладывать кабель можно только после полного застывания клеящего состава.

Крепление кабель канала на металл.

Если возникла необходимость крепить кабель канал в металл, толщиной менее 2 мм либо алюминиевый профиль, то для крепления советуем Вам использовать саморезы по металлу, называемые также «клопами». Ничего сложного в установке электротехнического короба на металлическую поверхность нет, главное – выбрать хорошие саморезы и зарядить шуруповерт.

Классификация кабельных каналов.

В зависимости от помещения, схематического расположения линий проводки и количества проводов в них рекомендуется применять короба различного вида.

Основные варианты кабельных каналов:

• Каналы на основе труб, дополнительно разделяемые на горизонтальные и вертикальные. К подобным каналам так же будут относиться субканалы. Достаточно часто встречается термин “кондуит” (conduit);
• Короба. ПУЭ, п. 2.1.10 определяет короб как закрытую полую конструкцию прямоугольного или другого сечения, предназначенную для прокладки в ней проводов и кабелей. Короба могут быть глухими или с открываемыми крышками, со сплошными и перфорированными стенками и крышками. Глухие короба должны иметь только сплошные стенки со всех сторон и не иметь крышек.

Что такое открытая и скрытая проводка? Чем отличаются эти способы укладки?

Многие люди, замыслив ремонт квартиры, рано или поздно приходят к стадии укладки электропроводки. И первый вопрос, который при этом возникает: «Что такое скрытая и открытая проводка? Чем отличаются эти способы укладки? Как должен проводиться монтаж?» Данная статья поможет с ответом. Ниже вы сможете найти общую информацию, касающуюся скрытой и открытой проводке.

Начнём с первого варианта укладки. Сегодня почти в каждом жилом доме проводка в квартире скрытая. При её прокладке в отделанных стенах и потолках пробиваются небольшие борозды, в которые собственно и помещаются провода. После того, как монтаж завершится, всё это заштукатуривается цементом или алебастром. Если установка происходит ещё в только строящемся доме, то операция с бороздами нецелесообразна. В таких случаях всё делается немного иначе. Сначала производится укладка проводов, которые закрепляются гвоздями, вбиваемыми в раствор между кирпичами. В некоторых точках необходимо будет примазывать проводку алебастром. После всех операций, наступает заключительный этап — первичная отделка поверхностей помещения. В итоге все провода оказываются под штукатуркой.

Рядом с соединением проводов монтируется специальные коробки. В них маскируются все скрутки проводов. Они должны располагаться вровень поверхности стены (заподлицо с ней). Изготавливают их из полимеров или стали. Разветвленные коробки закрываются в целях безопасности пластмассовыми крышками. Также это необходимо ещё и для эстетического аспекта. Поэтому часто эти крышки имеют интересный дизайн.

Поскольку розетки и выключатели применяются для скрытой проводки, для них используются аналогичные разветвленные коробки. Для установки скрытой проводки используются медные и алюминиевые провода. Первые имеют сечение около 1 мм2 , вторые применяются в резиновой изоляции и их минимальное сечение составляет 2,5 мм2 .

В жилых помещениях прокладка скрытой проводки происходит в специальных каналах, сделанных заранее в стенах и перекрытиях. Поэтому хозяевам квартир рекомендуется быть очень осторожными в эксплуатации выключателей и самостоятельной работе с электрическими проводами (например при замене выключателей и розеток). Вообще замена каких-то компонентов или наращивание электропровода является очень хлопотным делом. Зачастую, чтобы добраться до проводки, необходимо демонтировать кафельную плитку или какую-либо другую отделку. Учтите это. Лучше при прокладке всё тщательно обдумать, чем потом зря терять время (а может и денежные средства) и проделывать двойную работу.

Теперь об открытой проводке.

Открытая проводка прокладывается вдоль поверхностей помещения. Для её установки также используются медные или алюминиевые резиновые провода покрытые слоем поливинилхлорида. Вообще можно применять металлические провода только с поливинилхлоридом. Правда, при этом у провода должно быть разделительное основание, которое будет отделять одну жилу от другой. Провода открытой электропроводки закрепляются на поверхности стен или потолка с помощью специальных роликов, которые производятся из фарфора (этот материал является изолирующим). В каждом из них есть ось отверстия, через которое продевается гвоздь. На него в свою очередь крепится ролик с надетыми проводами. Для правильного крепления провода, ролики должны располагаться на расстоянии 500 мм друг от друга.

Сечение проводов при открытой проводки нисколько не отличается от сечения скрытой: медные — 1 мм2, алюминиевые — 2,5 мм2. Провода при горизонтальной установке по стенам прокладывают параллельно линиям пересечения поверхностей помещения на расстоянии не меньше 10 см и не больше 20 см от края карниза. Что же касается вертикальной части проводки, то её укладывают перпендикулярно поверхности потолка. Рядом с дверью или окном провод прокладывается на расстоянии 10 см от их обрамления.

Розетки и выключатели в открытом способе укладки закрепляются не к стене, а на специальные прокладки — подразетники. Они состоят из сухого дерева и устанавливаются на плоскость стены шурупом. Только после их монтажа прикручивается розетка или выключатель, которые в свою очередь значительно различаются по внешнему виду от розеток и выключателей предназначенных для скрытой проводки. Также существует разница в способе установки, ведь розетки и выключатели при открытой проводке располагаются не в стене, а на её поверхности.

Сегодня открытый метод укладки встречается не часто. Например, в деревянных домах, где устанавливать электропроводку другим способом невозможно.

Что такое кабель каналы?

Кабель — канал это электротехнический электромонтажный элемент с прямоугольным профилем, похожего на пенал. Предназначается для монтажа на открытую поверхность стены, пола или потолка с целью последующей прокладки в нем электрических, коммуникационных проводов и кабелей.

Под коммуникационными подразумеваются телефонные провода, интернет, телевизионные, антенные кабели и кабели систем безопасности. Кабель каналы состоят из основания (короба и крышки). Они повышают пожарную безопасность, придают электропроводке привлекательный вид, улучшают эстетику стен.

Кабель каналы изготавливаются из:

• Тонкой листовой холоднокатаной или оцинкованной стали. Короба могут быть сплошными и перфорированными (облегченный вариант);
• Алюминия;
• Огнеупорного пластика.

Алюминиевые короба считаются самыми дорогими. Они облицованы цветной полимерной пленкой, или пленкой, имитирующей различные породы древесины, камни.

Пластиковые пеналы не поддерживают горение, но на их установку введено ограничение. Потребляемая мощность тока, проходящего по проводам, не должна превышать 1000 Вт. Поэтому такие кабель каналы не рекомендуется прокладывать там, где предполагается эксплуатация энергоемких отопительных приборов. Пластиковые электрокоробы бывают:

• Белого цвета;
• Окрашенными в иной цвет, что позволяет подобрать кабель каналы в тон стены и сделать их менее приметными;
• Имитирующими натуральную древесину. Такие короба подбираются в тон столярных изделий дома (окон, дверей) или к цвету мебели.

Кабель каналы отличаются степенью защиты:

• Самая низкая степень защиты у перфорированных коробов (IT20). Такие короба могут применяться только в помещениях, защищенных от влаги, в них можно прокладывать провода с низкой токопроводностью;
• Сплошные закрытые короба имеют защиту (IT40). Это стандартная степень защиты для жилых помещений;
• Короба с повышенной защитой от влаги — IT44. Такие короба монтируются в банях и ванных комнатах, на мансардах, верандах. Одним словом, эти короба предназначены для помещений с повышенной влажностью воздуха.

Открытая проводка

В разговорном обиходе провода, не спрятанные в стены, называют внешней либо наружной проводкой. Это верно, но технически не совсем точно. Это также относится к утверждению, что внутренняя проводка проложена за какой-либо поверхностью. И чтобы разобраться во всех терминах, необходимо узнать точные определения каждого.

Проводка открытого типа Источник remontnik.ru

Открытая электропроводка – это вариант размещения токонесущих проводов, когда они либо полностью остаются на виду, либо частично спрятаны за декоративными приспособлениями. То есть все проводники не заглубляются в толщу строительных конструкций (стены, потолки, полы), а идут по их поверхности. Такой способ выступает, как самый простой и поэтому считается бюджетным.

Внешняя (открытая) проводка имеет три подвида:

• Стационарная. Подключена на постоянной основе.
• Переносная. Для включения в работу использует штепсельные разъемы.
• Передвижная. Необходима для обеспечения электроэнергией передвижных механизмов.

Ярким примером переносной открытой проводки являются обычные бытовые удлинители. А передвижной – длинный шнур от пылесоса.

Открытая электропроводка имеет множество способов прокладки:

• свободно подвешивается к потолку;
• закрепляется на поверхности кронштейнами;
• внутри электротехнического плинтуса;
• на струнах, тросах или роликах;
• в гофрированном рукаве;
• на изоляторах;
• в наличниках, коробах или трубах.

Электропроводка, спрятанная в трубах Источник esoligorsk.by Главным достоинством открытой проводки является то, что смонтировать ее способен любой человек, знакомый с электричеством лишь по школьной программе. К тому же для этого не потребуется никаких специальных инструментов. А еще при этом не нужно нарушать целостность стен или потолков.

В рабочем виде проводка всегда доступна к осмотру и ремонту. А если необходимо перенести розетку в другое место, то сделать это очень просто. Это же касается и подключения к сети новых светильников или бытовой техники.

Но и недостатки довольно серьезны. Во-первых, не каждому помещению подходит такой способ проводки (существуют технические нормы). Во-вторых, если допустить превышение нагрузки по сети, то в проблематичных местах происходит перегрев проводников. Это может закончится пожаром в помещении.

Ну, и в не каждый интерьер ее возможно нормально вписать. Поскольку электрические провода на всеобщем обозрении выглядят малопривлекательно.

Проводка в стиле ретро Источник stroikairemont.com

Заключение

И средства, и методы обустройства квартир непрерывно меняются. Новации коснулись и электрооснащения квартиры. Появились новые приборы и арматура, изменились электропровода. Выше стал уровень электробезопасности. С целью улучшения дизайна открытая проводка заменена скрытой. Но бывают ситуации, когда скрытую проводку делать дорого и хлопотно, а открытые провода пускать по стенам и потолку уродуют дизайн. В этом случае провода прячут в кабель-каналы. Это и удобно, и красиво.
