Технические характеристики кабеля нум

Кабель силовой установочный NYY

Применение кабеля NYY:

Кабель силовой установочный NYY в оболочке, не содержащей свинца, не поддерживает горения (DIN VDE 0482-265-1 и 265-2-1). Силовой и контрольный, сигнальный, распределительный, соединительный, установочный кабель. Для использования в электростанциях, промышленных сооружениях, распределительных сетях, неподвижных установках, вне, внутри помещения, под землей, в бетоне и воде. Устойчив к случайным попаданиям (например, брызгам) масел и топлива.

Напряжение Uo/U:

0.6/1 кB

Тестовое напряжение:

4 кВ

Строение кабеля NYY:

• Медная жила, круглая/секторная, многопроволочная/моножила
• ПВХ изоляция жил
• Внутренняя оболочка
• ПВХ внешняя оболочка, цвет — черный

Цвета жил:

NYY-J — с желто-зеленой защитной жилойNYY-O — без защитной жилы

• 1 жила: NYY-O черная, NYY-J желто-зеленая
• 2 жилы: NYY-O черная, синяя
• 3 жилы: NYY-O: черная, синяя, коричневая; NYM-J: желто-зеленая, черная, синяя
• 4 жилы: NYY-O: черная, синяя, коричневая, черная; NYM-J: желто-зеленая, черная, синяя, коричневая
• 5 жил: NYY-J: желто-зеленая, черная, синяя, коричневая, черная
• 7 и более жил: NYM-O: черные, с белой нумерацией; NYM-J: черные, с белой нумерацией, одна жила желто-зеленая

Конфигурация проводников:

согласно VDE 0295

• RE — круглая моножила
• RM — круглый, многопроволочный
• SM — секторный, многопроволочный

Производитель кабеля NYY:

Pirelli

Основные технические характеристики кабеля NYY:

• Диапазон рабочих температур — от -40°С до +70°С;
• Максимальная температура при коротком замыкании не дольше 5 сек. (<= 300 кв. мм);
• Максимальная температура при коротком замыкании не дольше 5 сек. (> 300 кв. мм);
• Не поддерживающий горения (DIN VDE 0482-265-1 и 265-2-1);
• Оболочка не содержит свинца;
• Минимальный радиус изгиба примерно 4хD кабеля;
• Устойчив к воздействию УФ лучей;
• Минимальная температура монтажа -5°С;
• Использование в бетоне, в кабельных каналах, под землей, в трубах, в быту, на открытом воздухе, в воде.

Количество жил и их сечение	Тип проводника	Толщина изоляции	Толщина оболочки	Внешний диаметр	Сопротивление при 20 °С	Сопротивление при 70 °С	Индуктивность	Допустимая токовая нагрузка в земле	Допустимая токовая нагрузка на воздухе	Общий вес
n x кв.мм		мм	мм	мм	Ω/км	Ω/км	mH/км	А	А	кг/км
1×4	RE	1,0	1,8	9	4,61	5,52	0,459	50	36	120
1×6	RE	1,0	1,8	9	3,08	3,69	0,431	62	46	155
1×10	RE	1,0	1,8	10	1,83	2,19	0,399	82	62	190
1×16	RM	1,0	1,8	11	1,15	1,38	0,371	105	83	260
1×25	RM	1,2	1,8	13	0,727	0,870	0,35	136	111	360
1×35	RM	1,2	1,8	14,0	0,524	0,627	0,333	163	136	490
1×50	RM	1,4	1,8	16,0	0,387	0,463	0,325	193	166	650
1×70	RM	1,4	1,8	17,0	0,268	0,321	0,309	237	210	860
1×95	RM	1,6	1,8	19,0	0,193	0,232	0,302	284	259	1150
1×120	RM	1,6	1,8	21,0	0,153	0,184	0,294	323	301	1400
1×150	RM	1,8	1,8	23,0	0,124	0,150	0,290	363	345	1700
1×185	RM	2,0	1,8	25,0	0,0991	0,121	0,287	411	389	2100
1×240	RM	2,2	1,8	27,0	0,0754	0,0930	0,281	477	475	2650
1×300	RM	2,4	1,9	30	0,0601	0,0754	0,279	537	545	3300
1×400	RM	2,6	2	34	0,047	0,0607	0,275	612	636	4200
1×500	RM	2,8	2,1	38	0,0366	0,0495	0,272	689	730	5300
2×1,5	RE	0,8	1,8	12	12,1	14,5	0,343	32	20	210
2×2,5	RE	0,8	1,8	12	7,41	8,87	0,317	42	27	250
2×4	RE	1,0	1,8	15	4,61	5,52	0,316	54	37	360
2×6	RE	1,0	1,8	15	3,08	3,69	0,298	68	48	400
2×10	RE	1,0	1,8	17	1,83	2,19	0,278	90	66	560
2×16	RE	1,0	1,8	19	1,15	1,38	0,262	116	89	750
2×25	RM	1,2	1,8	24	0,727	0,870	0,257	150	118	1150
3×1,5	RE	0,8	1,8	12	12,1	14,5	0,343	25	18	230
3×2,5	RE	0,8	1,8	13	7,41	8,87	0,317	34	24	280
3×4	RE	1,0	1,8	16	4,61	5,52	0,316	44	32	410
3×6	RE	1,0	1,8	16	3,08	3,69	0,298	55	41	460
3×10	RE	1,0	1,8	18	1,83	2,19	0,278	75	56	660
3×16	RE	1,0	1,8	20	1,15	1,38	0,262	98	74	900
3×25	RM	1,2	1,8	19,2	0,727	0,870	0,257	128	100	1350
3×35	SM	1,2	1,8	22,2	0,524	0,627	0,248	155	122	1350
3×50	SM	1,4	1,8	26,0	0,387	0,463	0,247	184	149	1800
3×70	SM	1,4	2,0	30,0	0,268	0,321	0,238	225	188	2450
3×95	SM	1,6	2,1	34,0	0,193	0,232	0,238	271	232	3350
3×120	SM	1,6	2,2	36,0	0,153	0,184	0,233	309	268	4100
3×150	SM	1,8	2,3	40,0	0,124	0,150	0,233	348	308	5000
3×185	SM	2,0	2,5	45,0	0,0991	0,121	0,233	394	354	6250
3×240	SM	2,2	2,7	51,0	0,0754	0,0930	0,231	458	419	8050
3×25/16	RM/RE	1,2/1,0	1,8	26,0	0,727/1,150	0,870	0,274	128	100	1500
3×35/16	SM/RE	1,2/1,0	1,8	26,0	0,524/1,150	0,627	0,261	155	122	1750
3×50/25	SM/RM	1,4/1,2	1,9	31,0	0,387/0,727	0,463	0,263	184	149	2450
3×70/35	SM	1,4/1,2	2,0	32,0	0,268/0,524	0,321	0,254	225	188	2900
3×95/50	SM	1,6/1,4	2,1	37,0	0,193/0,387	0,232	0,253	271	232	3900

Особенности конструкции

Рассматривая технические характеристики кабеля NYM, первым делом хотелось бы поговорить о конструкции изделия. Итак, проводник устроен следующим образом:

• жилы медные, могут быть однопроволочные либо многопроволочные в зависимости от сечения;
• количество жил от 1 до 5;
• изоляция токоведущих жил из поливинилхлорида;
• между жилами и внешней оболочкой находится промежуточный слой негорючей герметизации (мелонаполненная резина);
• внешняя оболочка представлена ПВХ пластикатом;
• цветовая маркировка соответствует международным стандартам.

Говоря о кабеле NYM нельзя не рассмотреть его основные технические характеристики, а именно:

1. Номинальное напряжение 660 Вольт (0,66 кВ);
2. Частота – 50 Гц;
3. Поперечное сечение медных жил от 1,5 до 35 мм2;
4. Температура эксплуатации от -50°С до +50°С;
5. Минимальная температура укладки – не ниже -5°С;
6. Минимально допустимый радиус изгиба – 4 наружных диаметра;
7. Срок службы – от 30 лет;
8. Гарантийный срок эксплуатации – 5 лет;

Что касается остальных технических характеристик NYM (допустимого тока, наружного диаметра, веса), они могут быть различными, в зависимости от размеров проводника. Все основные параметры мы предоставили в таблицах с описанием ниже:

Как уже было указано в маркировке, кабель NYM допускается использовать в любых электромонтажных работах (как промышленных, так и бытовых). Благодаря тому, что конструкция силового проводника включается в себя промежуточный негорючий слой, электрокабель чаще всего используют при монтаже электропроводки в деревянном доме, а также для наружной прокладки (на улице), при условии, что на него не будут попадать прямые солнечные лучи.

В домашних условиях многожильный NYM можно использовать для наружной и скрытой прокладки электропроводки. Кабель применяют как для подключения линии освещения, так и для розеток. Не запрещается применение проводника для прокладки в земле, только единственное – специалисты рекомендуют дополнительно продеть его в гофру.

Какие возникают ошибки при применении NYM кабеля

Провод NYM в основном рекомендуется к монтажным работам в зданиях, при строительстве которых использовались древесина или легковоспламеняющиеся материалы.

Внимание! Необходимо помнить, что провод не распространяет огонь только лишь при индивидуальной прокладке. Если необходимо использовать групповую прокладку, то желательно приобрести изделия других марок, которые имеют назначение для такого вида работ

Если необходимо использовать групповую прокладку, то желательно приобрести изделия других марок, которые имеют назначение для такого вида работ.

Многие сталкиваются с проблемой прокладки провода в ванне, саунах или парилках. В таких помещениях разрешено устанавливать этот провод. Потому что каучуковый слой плотно прилегает к изоляции провода, тем самым, мешает проникновению влаги во внутрь кабеля. Это единственные проблемы, которые могут возникнуть при использовании изделия.

NYM. Ваши вопросы

Вопрос: Делаю новую проводку в квартире. Можно ли использовать кабели марки NYM в штробе? Или посоветуете что-то другое?

Кабели марки NYM можно использовать для проводки в квартире. Наряду с этой маркой также можно использовать кабели ВВГ, ВВГ-П, КГВВ, КГВВ-П. Все эти марки не распространяют горение при одиночной прокладке. Для групповой прокладки необходимо использовать те же марки с индексом «нг».

Вопрос: Провод NYM через деревянную стену можно ли вести в металлопластиковой трубе?

Кабели марки NYM имеют в конструкции не менее 2-х жил, поэтому прокладка в металлопластиковой трубе возможна.

Вопрос: Многожильный аналог NYM? Собственно интересует, какой марки кабель многожильный можно использовать как альтернативу NYM?

Кабели марки NYM изготавливаются с количеством жил от 2 до 5. Количество жил до 37 имеют следующие марки КПП производства ОАО «ЭКЗ»: NYY , КВВГз, КГВВз.

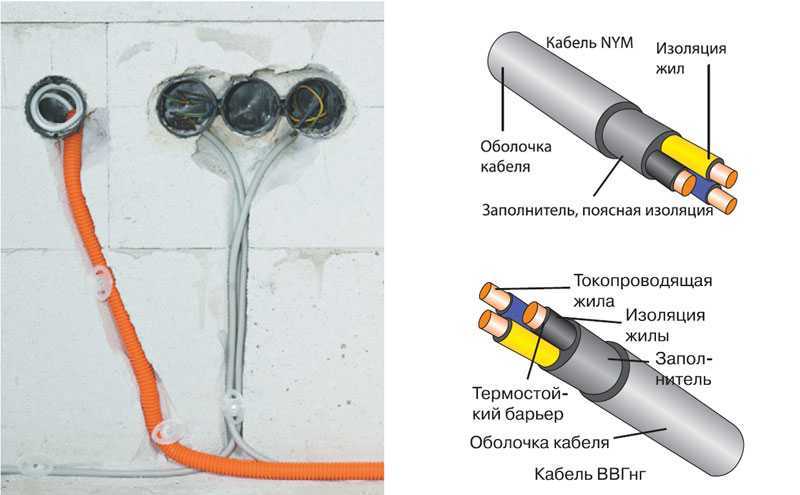

Вопрос: Отличие ВВГнг от NYM? Просветите по поводу предназначений и отличий ВВГнг и NYM. На многих форумах данные марки употребляются почти как синонимы.

где не требуется уплотнение при вводе в оборудование

Вопрос: Проблемы с NYM .

В прошлом году смонтировали в деревенском доме проводку кабелем марки NYM .

Вопрос: А правда ли что NYM рекомендуется к прокладке в деревянных сооружениях, т.к. он не поддерживает горение?

Наличие внутренней оболочки из невулканизированного компаунда, изготавливаемого заводом «Электрокабель» по собственной рецептуре (патент на изобретение № 2225651) повышает пожаробезопасность кабеля за счет высокого кислородного индекса компаунда. Однако, необходимо помнить, что кабель не распространяет горение при ОДИНОЧНОЙ прокладке.

Если предусматривается групповая прокладка, рекомендуем использовать кабели марок ВВГнг либо КГВВнг.

Вопрос: Собираюсь сделать освещение садовых дорожек. Могу ли я проложить NYM под землей, например, в гофротрубе или используя другие защитные материалы?

Согласно положениям нормативной технической документации на кабели марки NYM данные кабели НЕ РЕКОМЕНДУЮТСЯ для прокладки в земле (траншеях)

Для таких случаев мы рекомендуем использовать кабель марки ВБбШв.

Вопрос: Видел в магазине две разновидности NYM : кабель NYM – J и NYM — O . Чем отличаются в применении?

NYM – J – выпускается с количеством жил не менее 3-х и содержит жилу заземления (зелено-желтая расцветка).

Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы «Специалисту по модернизации систем энергогенерации»

Отличия кабелей НУМ отечественного и зарубежного производителей Кабель НУМ очень гибкий и пожаробезопасный, поэтому он является идеальным вариантом для обустройства проводки в деревянном доме. Спрашивайте, я на связи!

Кабель силовой установочный NYM

Применение кабеля NYM:

Кабель силовой установочный NYM в оболочке, не содержащей свинца, предназначен для промышленного и бытового стационарного монтажа цепей электрического освещения и силового оборудования. Кабель подходит для прокладки в сухих и влажных помещениях, внутри и вне кирпичных и бетонных стен, в штукатурке, в бетоне (за исключением трамбованного и вибробетона), за исключением прямой заделки в сырой бетон. Если кабель не подвергается воздействию прямых солнечных лучей (например, прокладывается в трубах, в закрытых установочных и изогнутых каналах), его также можно использовать на открытом воздухе. Прокладка в земле или в воде не допускается.

Напряжение Uo/U

300/500 B

Строение кабеля NYM:

• Медная круглая жила, многопроволочная/моножила
• ПВХ изоляция жил
• Внутренняя оболочка
• ПВХ внешняя оболочка, цвет — серый

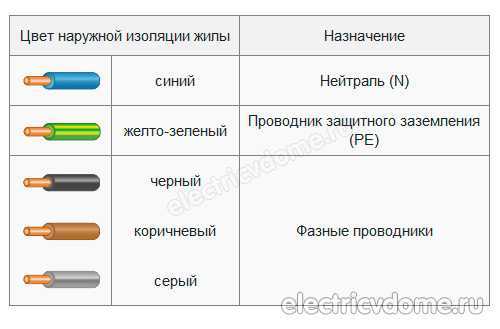

Цвета жил:

NYM-J — с желто-зеленой защитной жилойNYM-O — без защитной жилы

• 1 жила: NYM-O черная, NYM-J желто-зеленая
• 2 жилы: NYM-O черная, синяя
• 3 жилы: NYM-O: черная, синяя, коричневая; NYM-J: желто-зеленая, черная, синяя
• 4 жилы: NYM-O: черная, синяя, коричневая, черная; NYM-J: желто-зеленая, черная, синяя, коричневая
• 5 жил: NYM-J: желто-зеленая, черная, синяя, коричневая, черная
• 7 и более жил: NYM-O: черные, с белой нумерацией; NYM-J: черные, с белой нумерацией, одна жила желто-зеленая

Конфигурация проводников:

согласно VDE 0295

• RE — круглая моножила
• RM — круглый, многопроволочный

Основные технические характеристики кабеля NYM:

• Диапазон рабочих температур — от -40?С до +70?С;
• Максимальная температура при коротком замыкании (не дольше 5 секунд);
• Удобен при монтаже;
• Не поддерживающий горения (DIN VDE 0482-265-1 и 265-2-1);
• Оболочка не содержит свинца;
• Минимальный радиус изгиба примерно 4хD кабеля;
• Минимальная температура монтажа +5?С;
• Использование в бетоне (кроме трамбованного и вибробетона), в кабельных каналах, в трубах, в штукатурке, на открытом воздухе, при защите от прямых солнечных лучей.

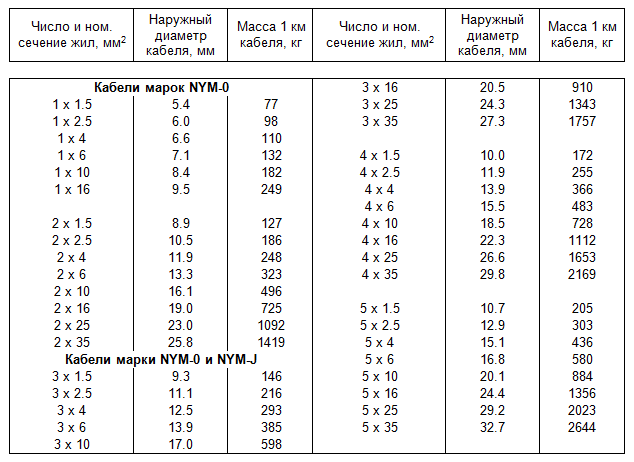

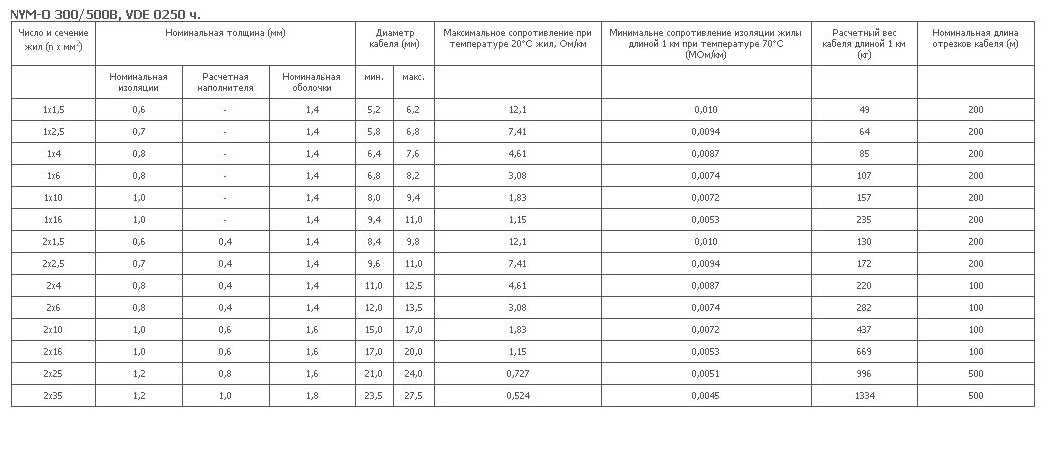

Количество жил и их сечение	Толщина изоляции	Толщина оболочки	Внешний диаметр	Сопротивление при 70 °С	Сопротивление изоляции	Допустимая токовая нагрузка в стене или штукатурке	Допустимая токовая нагрузка в кабель-канале или стене	Допустимая токовая нагрузка при коротком замыкании (<1 сек.)	Общий вес
n x кв.мм	мм	мм	мм	Ω/км	МОм/км	А	А	кА	кг/км
1×1,5	0,6	1,4	5,8	12,1	0,0100	17,5	15,5	0,172	40
1×2,5	0,7	1,4	6,4	7,41	0,0094	24,0	21,0	0,287	60
1×4	0,8	1,4	7,2	4,61	0,0087	32,0	28,0	0,460	90
1×6	0,8	1,4	7,6	3,08	0,0074	41,0	36,0	0,690	110
1×10	1,0	1,4	8,6	1,83	0,0072	57,0	50,0	1,150	160
1×16	1,0	1,4	10,2	1,15	0,0053	76,0	68,0	1,840	240
2×1,5	0,6	1,4	9,0	14,5	0,0100	19,5	16,5	0,172	125
2×2,5	0,7	1,4	10,5	8,87	0,0094	27,0	23,0	0,287	170
3×1,5	0,6	1,4	9,0	14,5	0,0100	19,5	16,5	0,172	145
3×2,5	0,7	1,4	10,8	8,87	0,0094	27,0	23,0	0,287	195
3×4	0,8	1,4	12,2	5,52	0,0087	36,0	30,0	0,460	270
3×6	0,8	1,6	14,0	3,69	0,0074	46,0	38,0	0,690	360
3×10	1,0	1,6	17,0	2,19	0,0072	63,0	52,0	1,150	565
4×1,5	0,6	1,4	10,0	14,5	0,0100	17,5	15,5	0,172	170
4×2,5	0,7	1,4	11,8	8,87	0,0094	24,0	21,0	0,287	235
4×4	0,8	1,6	13,8	5,52	0,0087	32,0	28,0	0,460	340
4×6	0,8	1,6	15,3	3,69	0,0074	41,0	36,0	0,690	455
4×10	1,0	1,6	18,0	2,19	0,0072	57,0	50,0	1,150	680
4×16	1,0	1,6	22,5	1,38	0,0053	76,0	68,0	1,840	1050
4×25	1,2	1,8	27,5	0,870	0,0051	96,0	80,0	2,880	1650
4×35	1,2	1,8	31,0	0,627	0,0045	119,0	99,0	4,020	2010
5×1,5	0,6	1,4	11,0	14,5	0,0100	17,5	15,5	0,172	195
5×2,5	0,7	1,4	12,5	8,87	0,0094	24,0	21,0	0,287	275
5×4	0,8	1,6	15,5	5,52	0,0087	32,0	28,0	0,460	415
5×6	0,8	1,6	17,5	3,69	0,0074	41,0	36,0	0,690	535
5×10	1,0	1,6	19,5	2,19	0,0072	57,0	50,0	1,150	810
5×16	1,0	1,8	25,0	1,38	0,0053	76,0	68,0	1,840	1300
5×25	1,2	1,8	30,0	0,870	0,0051	96,0	80,0	2,880	1950
7×1,5	0,6	1,4	12,5	14,5	0,0100	17,5	15,5	0,172	240
7×2,5	0,7	1,6	13,7	8,87	0,0094	24,0	21,0	0,287	360
10×1,5	0,6	1,6	15,5	14,5	0,0100	17,5	15,5	0,172	365

Информация предоставлена ЗАО Форум Электро специально для RusCable.Ru

Расшифровка

Ассортимент проводниковой и кабельной продукции крайне велик. Поэтому для систематизации применяются специальные маркировки. В случае кабеля NYM расшифровка каждой буквы будет следующей:

1. N — это знак немецкого стандарта (Normenleitung), свидетельствующий о том, что изделие прошло ряд проверок и по своим параметрам соответствует заявленным характеристикам. В комплекте с силовым кабелем NYM всегда присутствует сертификат соответствия международным стандартам качества.
2. Y означает, что для изготовления изоляции применяется поливинилхлорид (ПВХ). Особенностью этого материала является влагостойкость и отсутствие реакции с кислотами, спиртами, бензином, различными газами.
3. М означает наличие защитной оболочки, рассчитанной на небольшие деформации. Что делает электрический кабель NYM подходящим для монтажных работ.

На оболочке может присутствовать надпись VDE. Это аббревиатура Союза немецких электротехников (Verband Deutscher Elektrotechniker). Маркировка VDE информирует о том, что оболочка не поддерживает горение, допустимо применение в пожароопасных помещениях и изделие соответствует всем международным стандартам.

Маркировка электрического кабеля NYM зависит от наличия заземления и может содержать символ J или O. При этом символ O в маркировке может и не указываться, так как он информирует лишь об отсутствии провода, предназначенного для подключения заземления. Символ J свидетельствует о наличии такого проводника, поэтому указывается всегда.

Кабель NYM-J характеризуется наличием жилы защитного заземления желто-зеленого цвета. Наполнение может быть из термоэластопласта, невулканизированной резины или высоконаполненного пластиката. Такая изоляция исключает образование трещин в процессе эксплуатации, повышает гибкость, придает правильную круглую форму.

К маркировке может добавляться приписка ОЖ. Она означает, что используемые жилы однопроволочные, а значит менее гибкие, чем многопроволочные.

Таким образом, завод изготовитель закладывает всю необходимую информацию в название провода NYM, описание которого содержит сведения о свойствах оболочки, количестве жил и сечении.

Например, маркировка NYM-J 3х3,5-0,88 означает, что это стандартный электрокабель с наружной оболочкой из ПВХ, тремя жилами сечением 3,5 мм² на напряжение 0,88 кВ и заземлением.

Пять несомненных достоинств

Отличие заключается в дополнительной защите между проводниками и оболочкой. Особенности конструкции, наличие под виниловой оболочкой мягкого слоя мелованной резины, придает проводнику новые, улучшенные свойства:

1. Соответствие европейским стандартам, тщательный контроль, тестирование с большой вероятностью обеспечивает высокое качество проводниковой продукции;
2. Повышенная гибкость позволяет выполнять стационарные подключения при маленьких радиусах изгиба на поворотах. Это расширяет возможности выбора трассы, позволяет проходить труднодоступные места;
3. Средний слой обеспечивает:
   • Удобную разделку концов кабеля перед монтажом;
4. Возможность использовать уплотнение на вводах;
5. Увеличивает электрическую прочность за счет дополнительной изоляции проводников между собой и по отношению к земле;
6. Нераспространение горения за счет герметичного заполнения пространства между жилами, отсутствие незаполненных пор материала;
7. Малый удельный вес делает кабель NYM удобным в транспортировке и прокладке;
8. Спокойный светло-серый цвет ПВХ оболочки позволяет делать легко заметные пометки на монтажных концах. Это предоставляет дополнительное удобство выполнения работ.

Эти особенности способствуют популярности изделия у большинства потребителей.

Главные преимущества

Вы ознакомились с техническими характеристиками проводника, теперь хотелось бы рассказать об основных преимуществах кабеля NYM. Среди главных достоинств можно выделить:

1. Эластичность изделия. Благодаря промежуточному резиновому слою, кабель довольно-таки гибкий. Это преимущество рационально использовать при монтаже электропроводки в труднодоступных местах, а также в земле, если нужно провести электрическую линию на большое расстояние.
2. Высокое качество продукции. Так как проводник перед попаданием на рынок проходит множество зарубежных обследований, при покупке кабеля NYM можно быть уверенным в том, что сечение жил и толщина изоляции соответствует маркировке, чего нельзя сказать об опасном проводе ПУНП.
3. Благодаря тому же промежуточному слою кабель негорючий, поэтому его можно использовать в пожароопасных помещениях.
4. NYM обладает множеством положительных отзывов от специалистов в области электромонтажных работ. На большинстве форумов этот тип проводника настоятельно рекомендуют использовать в осветительных и силовых цепях.

Как Вы видите, преимущества данного электрического кабеля говорят за себя. Единственный недостаток – это стоимость продукции. По сравнению с отечественными аналогами, к примеру, кабелем ВВГнг, за такой проводник придется отдать больше денег.

Где применяется кабель ВВГнг и NYM – особенности монтажа

Изоляция в ВВГ выполнена с поливинилхлорида, без особых добавок, а значит, горение при одиночной прокладке такого кабеля не распространяется.

Запрещается групповая прокладка ВВГ, когда несколько кабелей прокладывают пучком (допускается укладка кабеля пучком, если каждый проводник помещен в своей гофре).

NYM – жилы данного кабеля имеют изоляцию с поливинилхлорида, которая не горит. Наружная оболочка также выполнена с ПВХ. Каждая жила проводника помещена в резину, наполненную слоем мела. Примечательно, что внешняя изоляция кабеля больше всего подвержена воздействию УФ лучей, чего не сказать об оболочке ВВГ. Это говорит о том, что NYM нельзя прокладывать на открытой местности, где проводник постоянно будет подвергаться воздействию солнечных лучей.

Часто продавцы, особенно на рынках, чтобы продать свою продукцию быстрее, позиционируют NYM как кабель, который «имеет 3-ную изоляцию». Тем не менее, это чистый обман: резина, наполненная слоем мела – это не совсем изоляция.

Кроме прочего, кабель с резиной имеет большой недостаток: резина при нагревании прекрасно горит. Следовательно, NYM прокладывать пучками нельзя.

Согласно требованиям пожарной безопасности, NYM кабель можно прокладывать внутри помещения только по отдельности (одиночно). Если есть необходимость в групповой укладке например в штробе или кабель-канале, то обязательно нужно применять модификацию NYMнг (А)-LS.

Не следует путать пучок одиночных NYM каждый в своей гофре которые идут по потолку или стене. Такой способ прокладки в отличие от групповой укладке без гофры не считается пуском. Зачастую электрики именно так обходят запрет на групповую прокладку кабеля данной марки.

В изоляции ВВГнг и NYMнг имеется комплекс специальных добавок, за счет чего такие проводники можно прокладывать вместе, пучками – с сохранением условия не горения. Как правило, такой тип монтажа кабелей используется при оборудовании электропроводки дома.

ВВГнг-ls, NYMнг-ls («low smoke» — выделяющий мало дыма) помимо прочих преимуществ кабелей, о которых было сказано ранее, имеет низкое выделение газа и дыма в случае возгорания

Это важно, так как при горении ПВХ выделяется много токсичных веществ, которые пагубно сказываются на здоровье человека

Если обратить внимание на буквы в скобках (А), (В) и прочие, то они означают категорию огнестойкости по ГОСТ Р МЭК 60332. Для обустройства домашней проводки применяется кабель категории А (например, ВВГ(А)нг-ls)

Итак, что лучше кабель NYM или ВВГнг? Некоторые специалисты утверждают, что для обустройства открытой проводки лучше всего применять именно ВВГнг(А)-LS. Скрытая проводка обычно выполняется с использованием NYMнг(А)-LS. Тем не менее, в том или ином случае оба проводника можно приспособить для потребностей своего дома. Допустим, NYM можно скрыть в металлической трубке, чтобы его внешняя изоляция не повредилась воздействием ультрафиолетовых лучей.

За счет того, что NYM характеризуется высокой пластичностью, его можно без проблем укладывать в пазы, а значит – это идеальный вариант для скрытой проводки. ВВГ или NYM имеют сертификаты, оформленные согласно требованиям пожарной безопасности, электрической безопасности ТР ТС 004/2011. Производство кабеля ВВГнг(А)-LS осуществляется для промышленных целей в соответствии с ГОСТ 31996-2012.

ВВГ используется при прокладке линий с одним кабелем, в помещениях, электрических подстанциях. Отвечая на вопрос, какой кабель использовать NYM или ВВГ для прокладки в земле, отметим, что ни один из этих проводников для указанного типа монтажа не пригоден. Для укладки кабеля в земле нужно, чтобы проводник имел дополнительную обшивку. Для траншей годится кабель ВБШв, если влажность грунта не превышает 14%.

Описание и расшифровка

Провод NYM делают только из меди

Провод НУМ – это кабельное изделие, которое получило широкое распространение в осветительных и бытовых целях, а также стационарно-силовых, где показатели напряжения не более 0,66 кВ на частотах приблизительно 50 Гц.

Установка электротехнического изделия возможна внутри сухих и влажных помещений, во влажной среде и на открытом пространстве, но лишь при строгом соблюдении требуемого уровня защищенности от ультрафиолетового излучения и механического воздействия. Для безопасной эксплуатации используют гофротрубы, металлорукава и кабель-каналы. Не запрещается силовые кабели скрывать под слоями штукатурки или прокладывать поверх нее, в бетоне или кладке из кирпича.

Расшифровка маркировочного обозначения NYM:

• N – принадлежность к классификации кабельных изделий Normenleitung, качество соответствует немецким стандартам.
• Y – при производстве использовался изоляционный материал – поливинилхлорид или ПВХ-пластик.
• M – возможна установка в разных условиях.

На изоляционной поверхности дополнительно должна быть указана маркировка VDE, которая свидетельствует о том, что конкретное изделие изготовлено в соответствии с немецкими отраслевыми стандартами Veiband Deutscher Electrotechniker 0250 и может быть использовано в зонах с повышенным риском возникновения нештатных ситуаций.
