Цветовая маркировка проводов и кабелей
Изначально мы дадим ответ на вопрос: зачем нужна цветовая маркировка проводов? Здесь отличие не существенное, но оно помогает при установке и демонтаже проводов. Обозначают только жилы, каждый цвет имеет свое определенное значение.
- Желтый (зеленоватый) – защитный проводник;
- Голубой – провод нулевой;
- Желтый (имеет голубые метки) – нулевой проводник, который совмещается с заземлением;
- Черный – фаза. Согласно ПУЭ, фаза может быть и другого цвета, к примеру – коричневый или серый.
Но помните, на такую маркировку не стоит обращать особое внимание. Ведь цвета проводов кабеля могут в конечном результате быть непохожими. Каждый производителей это делает только для удобства при монтаже
Определенные правила маркировки соблюдаются, но доверять им не стоит, бывают исключения
Каждый производителей это делает только для удобства при монтаже. Определенные правила маркировки соблюдаются, но доверять им не стоит, бывают исключения.
Рекомендую прочесть: Как нарастить провод.
Маркировка проводов
Провода маркируются по той же схеме, что и кабели. Первая позиция тоже обозначает материал жил — А — алюминий, а ее отсутствие — медь. На второй позиции могут стоять либо П (провод), либо ПП — провод плоский, Ш — шнур. В первом случае он может быть одножильным, во втором — обычно состоит из двух или трех (реже — больше) жил. Недавно появился новый вид — нагревательные провода. Они обозначаются ПН.
Маркировка проводов — какая буква что обозначает
И последняя — третья — позиция с буквами — это материал изоляции. Тут все стандартно:
- В — ПВХ;
- П — полиэтилен:
- Р — резина;
- Н — найрит;
- Л — хлопковая оболочка, покрытая лаком;
- О — хлопчатобумажная оплетка с пропиткой;
- М — из маслостойкой резины;
Но на этой позиции может находится информация о конструкции или назначении провода:
- Г — гибкий;
- Т — для прокладки в трубах;
- С — соединительный;
После букв стоят цифры. Это количество проводников (первая цифра) и их поперечное сечение (вторая).
Провода — П — обычный, круглый, ПП — плоский
При расшифровке маркировки главное — понять, где кабель, а где провод. Ведь буква «П» на второй позиции может обозначать полиэтиленовую изоляцию проводов. Ориентироваться можно по количеству букв — маркировка проводов обычно содержит 4 буквы, а кабелей — больше. Хоть это и не явный признак, но в большинстве случаев помогает. Зато остальная расшифровка маркировки проводов намного легче, чем кабельной продукции. Вот несколько примеров:
- АППВ:
- А — алюминиевые жилы;
- ПП — провод плоский;
- В — виниловая изоляция;
- ПНСВ:
- буквы А нет — жилы медные;
- ПН — провод нагревательный;
- С — стальная жила, круглая;
-
В — оболочка ПВХ;
- ПВ. У проводов этой марки через тире пишется цифра, обозначающая количество проводников в проводе (ПВ-1, ПВ-3):
- П — провод;
- В — виниловая оболочка (ПВХ).
- А и АС — алюминиевый провод неизолированный, АС — скрученный.
- ПР — провод с резиновой изоляцией.
Часто еще возникает вопрос: чем отличается провод от кабеля. В основном — количеством проводников. Провод чаще всего имеет одну жилу. Двух и трехжильные провода отличаются от кабелей тем, что у него есть только одна тонкая оболочка. У кабелей обычно их несколько.
Какой кабель рекомендует интернет-магазин 220pro.ru для скрытой проводки в доме или квартире
Напомним, что маркировка содержит основные характеристики кабельной продукции. Буквенные обозначения указывают на материалы жил, изоляции, оболочки и гибкость, цифровые — на число проводящих жил и их сечение.

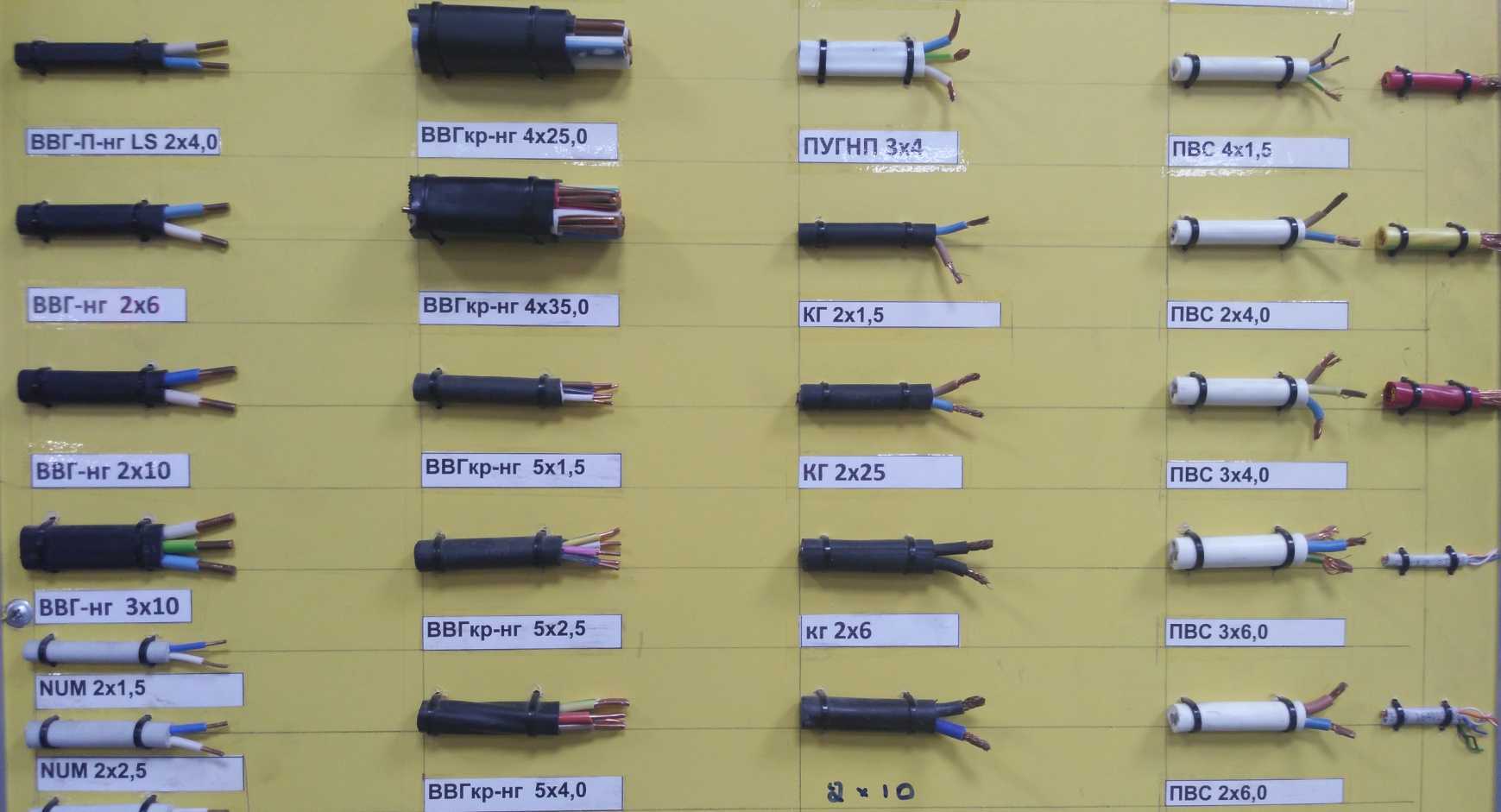

Кабель ВВГ
Самый распространённый отечественный кабель для электромонтажа в квартире. Имеет одножильные медные проводники, изоляцию и оболочку из ПВХ пластиката, используется в помещениях с нормальной и повышенной влажностью. Рассчитан на напряжение до 660 Вольт. Относится к гибким небронированным силовым проводам. Может включать от 1 до 5 жил, сечением от полутора до 240 «квадратов». Форма проводника круглая, плоская или треугольная.
| кабель ВВГнг | кабель ВВГнг-LS | кабель ВВГнг FR-LS |
Кабели ВВГ выпускаются в нескольких модификациях:
- ВВГ — основной тип с виниловой изоляцией и оболочкой;
- ВВГнг — негорючий силовой провод, изоляция жил самозатухающая, то есть горение не распространяется;
- ВВГнг-LS — так же имеет самозатухающую негорючую изоляцию жил (нг) и оболочку с низким дымовыделением;
- ВВГнг FR-LS — в дополнение к негорючести и малой задымлённости, это вид кабеля получил дополнительную огнезащиту из слюдяной ленты.
Все марки с приставкой нг можно монтировать в пучках, то есть прокладывать в одной гофре, трубе или шурфе несколько кабельных линий.
Кабель для электропроводки в квартире советуем брать марок ВВГнг или ВВГнг-LS.
| Для розеток | Для выключателей |
| ВВГнг 3×2,5 | ВВГнг 3×1,5 |
| ВВГнг-LS 3×2,5 | ВВГнг-LS 3×1,5 |
Обычный ВВГ дешевле, но не подходит для пучковой прокладки и оболочка менее огнестойкая и дымящая. А марка ВВГнг FR-LS относится к профессиональным и используется в условиях повышенной пожароопасности на предприятиях и стоит гораздо дороже.
Кабель NYM
Медный кабель европейского стандарта, разработанный в Германии. Производится на российских заводах и соответствует нормам ЕС и ГОСТам. По исполнению аналогичен кабелю ВВГнг, номинальное напряжение 660 В. Выпускается однопроволочный многожильный NYM-кабель с сечением 1.5-10 мм2 и многопроволочный с сечением от 16 мм2. Число жил 1-5, изоляция и оболочка из ПВХ, негорючесть обеспечивает наполнитель из резины между изоляцией жил и кабельной оболочкой.
| Для розеток | Для выключателей |
| NYM 3×2,5 | NYM 3×1,5 |
Кабели ВВГнг и NYM имеют схожие характеристики и преимущества использования:
Расшифровка (маркировка)Кабели и провода российского производства
Кабель с БПИ — бумажной пропитанной изоляцией ( по ГОСТ 18410-73)
А — (первая буква) алюминиевая жила, при ее отсутствии — жила медная по умолчанию. Если в середине обозначения после символа материала жилы, то алюминиевая оболочка.
Б – Броня из плоских стальных лент (после символа материала оболочки).
АБ — Алюминиевая броня.
СБ — (первая или вторая (после А) буква) свинцовая броня.
С – Материал оболочки свинец.
О – Отдельно освинцованная жила.
П — Броня из плоских стальных оцинкованных проволок.
К — Броня из круглых стальных оцинкованных проволок.
В – Изоляция бумажная с обедненной пропиткой (в конце обозначения) через тире.
б – Без подушки.
л — В составе подушки дополнительная 1 лавсановая лента.
2л — В составе подушки дополнительная двойная лавсановая лента.
Г — Отсутствие защитного слоя («голый»).
н – Негорючий наружный слой. Ставится после символа брони.
Шв — Наружный слой в виде выпрессованного шланга (оболочки) из поливинилхлорида.
Шп – Наружный слой в виде выпрессованного шланга (оболочки) из полиэтилена.
Швпг – Наружный слой из выпрессованного шланга из поливинилхлорида пониженной горючести.
(ож) – Кабели с однопроволочными жилами (в конце обозначения).
У — Изоляция бумажная с повышенной температурой нагрева (в конце обозначения).
Ц – Бумажная изоляция, пропитанная нестекающим составом. Ставится впереди обозначения.
Контрольный кабель (по ГОСТ 1508-78)
А — (первая буква) алюминиевая жила, при ее отсутствии — жила медная по умолчанию.
В — (вторая (при отсутствии А) буква) ПВХ изоляция.
В — (третья (при отсутствии А) буква) ПВХ оболочка.
П — Изоляция из полиэтилена.
Пс — Изоляция из самозатухающего полиэтилена.
Г — Отсутствие защитного слоя («голый»).
Р – Резиновая изоляция.
К — (первая или вторая (после А) буква) — кабель контрольный.

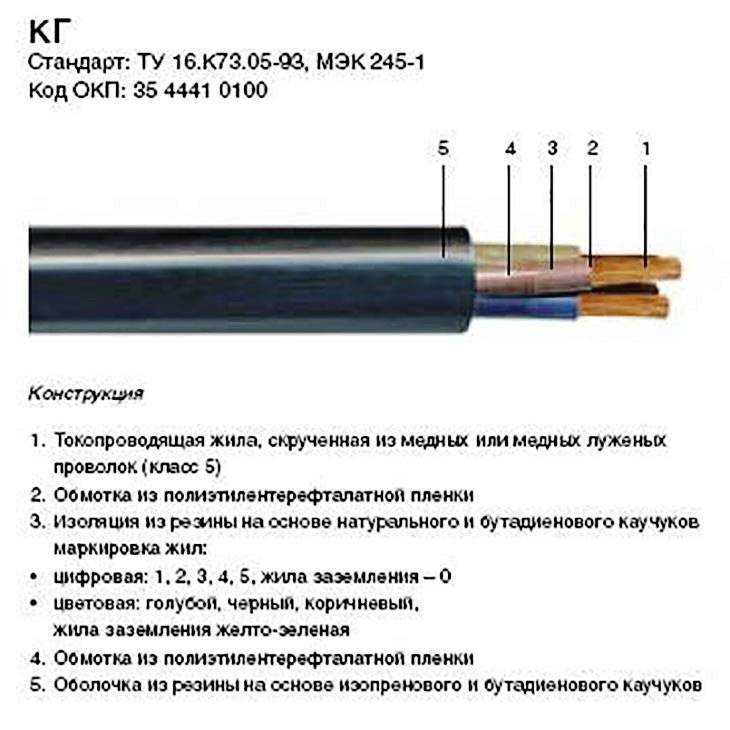

Kроме КГ — кабель гибкий.
Ф – Изоляция из фторопласта.
Э – В начале обозначения – кабель силовой для особо шахтных условий, в середине или в конце обозначения — кабель экранированный.
Подвесные провода
А — Алюминиевый голый провод.
АС — Алюминиево-Стальной (чаще употребляется слово «сталеалюминевый») голый провод.
СИП — Самонесущий Изолированный Провод.
нг — Не поддерживающий горения.

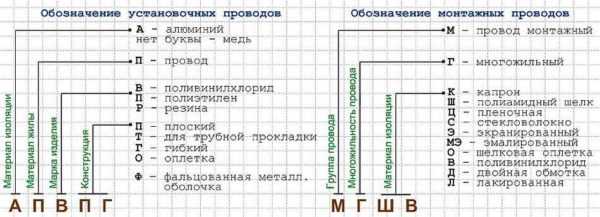

Силовые, установочные провода и шнуры соединительные
Марку провода и шнура записывают в виде сочетания букв и цифр:
А — Алюминий, отсутствие в марке провода буквы А означает, что токоведущая жила из меди.
П (или Ш) – вторая буква, обозначает провод (или шнур).
Р – Резиновая изоляция.
В – Изоляция из ПВХ.
П – Полиэтиленовая изоляция.
Н – Изоляция из наиритовой резины.
Число жил и сечение указывают следующим образом: ставят черточку; записывают число жил; ставят знак умножение; записывают сечение жилы.
В марках проводов и шнуров могут быть и другие буквы, характеризующие другие элементы конструкции:
Д — Двойной провод .
О — Оплетка.
Т — Для прокладки в трубах.
П — Плоский с разделительным основанием.
Г — Гибкий.

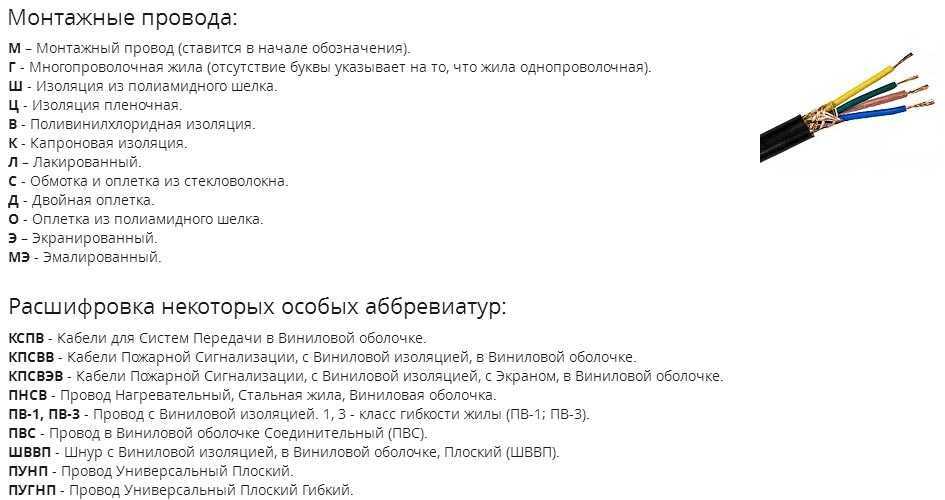

Монтажные провода
М – Монтажный провод (ставится в начале обозначения).
Г — Многопроволочная жила (отсутствие буквы указывает на то, что жила однопроволочная).
Ш — Изоляция из полиамидного шелка.
Ц — Изоляция пленочная.
В — Поливинилхлоридная изоляция.
К — Капроновая изоляция.
Л – Лакированный.
С — Обмотка и оплетка из стекловолокна.
Д — Двойная оплетка.
О — Оплетка из полиамидного шелка.
Э – Экранированный.
МЭ — Эмалированный.
Расшифровка (маркировка)некоторых особых аббревиатур
КСПВ — Кабели для Систем Передачи в Виниловой оболочке.
КПСВВ — Кабели Пожарной Сигнализации, с Виниловой изоляцией, в Виниловой оболочке.
КПСВЭВ — Кабели Пожарной Сигнализации, с Виниловой изоляцией, с Экраном, в Виниловой оболочке.
ПНСВ — Провод Нагревательный, Стальная жила, Виниловая оболочка.
ПВ-1, ПВ-3 — Провод с Виниловой изоляцией. 1, 3 — класс гибкости жилы.
ПВС — Провод в Виниловой оболочке Соединительный.
ШВВП — Шнур с Виниловой изоляцией, в Виниловой оболочке, Плоский.
ПУНП — Провод Универсальный Плоский.
ПУГНП — Провод Универсальный Плоский Гибкий.
Маркировка оптических кабелей
Маркировка оптических кабелей имеет свои особенности. Первые две буквы — ОК (оптический кабель). Так что с идентификацией проблем не будет. Далее принцип тот же: есть определенный набор обозначений, которыми шифруются характеристики. В общем случае структура маркировки после букв «ОК» такая:
- Условия прокладки кабеля — Г — в грунт, К — в канализацию, П — в пластиковые трубы; С — самонесущий, П — подвесной;
- тип модульной конструкции — М — многомодульная, Ц — одномодульная с центральной трубкой.
- Горючесть оболочки. Буквы «нг» — негорючий при групповой прокладке; н — негорючий при одиночной прокладке; отсутствие букв — обычный полиэтилен (горючий). Если кабель н или нг, далее уточняется тип оболочки:
- LS — полиэтилен, который не выделяет галогенов, имеет пониженное выделение дыма и газов;
-
HF — полиэтилен, который при горении и тлении не распространяет коррозионно-активные газы, не содержит галогены.
- Конструктивное исполнение:
- 00 — одномодульный (ЦСЭ нет);
- 01 — многомодульный со стеклопластиковым стержнем;
- 02 — многомодульный — стальной трос;
- 03 — многомодульный — стальная проволока;
- 04 — многомодульный — арамидные нити.
- Количество ОМ х количество ОВ в ОМ;
- Тип ОВ (если их несколько, указывается для каждого):
- Е1 – одномодовое ОВ с несмещенной дисперсией по рекомендации ITU-T G.652.B;
- Е3 – одномодовое ОВ с дополнительным окном прозрачности по рекомендации ITU-T G.652.D;
- Е5 – одномодовое ОВ с ненулевой дисперсией по рекомендации ITU-T G.655;
- М1 – многомодовое ОВ 50/125 (G.651);
- М2 – многомодовое ОВ 62,5/125;
- Допустимое растягивающее усилие.
Готовые решения для всех направлений
Магазины Мобильность, точность и скорость пересчёта товара в торговом зале и на складе, позволят вам не потерять дни продаж во время проведения инвентаризации и при приёмке товара.
Узнать больше
Склады
Ускорь работу сотрудников склада при помощи мобильной автоматизации. Навсегда устраните ошибки при приёмке, отгрузке, инвентаризации и перемещении товара.
Узнать больше
Маркировка
Обязательная маркировка товаров — это возможность для каждой организации на 100% исключить приёмку на свой склад контрафактного товара и отследить цепочку поставок от производителя.
Узнать больше
E-commerce
Скорость, точность приёмки и отгрузки товаров на складе — краеугольный камень в E-commerce бизнесе. Начни использовать современные, более эффективные мобильные инструменты.
Узнать больше
Учреждения
Повысь точность учета имущества организации, уровень контроля сохранности и перемещения каждой единицы. Мобильный учет снизит вероятность краж и естественных потерь.
Узнать больше
Производство
Повысь эффективность деятельности производственного предприятия за счет внедрения мобильной автоматизации для учёта товарно-материальных ценностей.
Узнать больше
ЕГАИС
Исключи ошибки сопоставления и считывания акцизных марок алкогольной продукции при помощи мобильных инструментов учёта.
Узнать больше
RFID
Первое в России готовое решение для учёта товара по RFID-меткам на каждом из этапов цепочки поставок.
Узнать больше
Сертификация для партнеров
Получение сертифицированного статуса партнёра «Клеверенс» позволит вашей компании выйти на новый уровень решения задач на предприятиях ваших клиентов..
Узнать больше
Инвентаризация
Используй современные мобильные инструменты для проведения инвентаризации товара. Повысь скорость и точность бизнес-процесса.
Узнать больше
Мобильная автоматизация
Используй современные мобильные инструменты в учете товара и основных средств на вашем предприятии. Полностью откажитесь от учета «на бумаге».
Узнать больше Показать все решения по автоматизации
Особенности маркировки проводов
В ассортименте кабельно-проводниковой продукции имеются также провода. Чем они отличаются от кабеля? Как правило, они имеют меньшее сечение, могут быть в изоляции или без нее. Есть провода, состоящие из одной жилы, есть — из нескольких.
Чтобы по названию можно было отличить их от кабелей, в названии в начале маркировки ставят букву «П». Она стоит на первом месте, если жилы медные и их обозначение просто не ставится (пример 1), или на втором месте, если жилы из алюминия и обозначаются буквой А (пример 2).
- ПБППГ — провод (П), бытового и промышленного назначения (БП), плоской формы (П), гибкий (Г).
- АППВ — алюминиевые проводники (А), провод плоский (ПП), в ПВХ оболочке.
Маркировка проводов разного назначения
Провода могут быть двух сечений:
- круглые — в маркировке это никак не отображается:
- плоские, тогда ставится буква П.
Монтажные
Если провод имеет специфическое назначение — монтажный — вместо буквы «П» ставят «М». Например, МГШВ. Расшифровывается как монтажный (М) многожильный (Г) провод в оболочке из полиамидного шелка и ПВХ.
Назначение монтажных проводов — для соединения частей приборов, электронной и электрической аппаратуры.
Расшифровка в маркировке монтажных проводов
Провода с изоляцией из ПВХ (в маркировке обозначаются буквой В) предназначены для работы при температуре не выше 70°C, из сшитого полиэтилена (Пв) — до 100°C. Для работы в среде, нагреваемой до температуры 200°C применяют провода типа МС и МГТФ.
Самонесущие
Провода, которые устанавливаются на ЛЭП или используются при воздушном способе подключении электричества от столба к дому называются самонесущими — им не нужна опора. У них достаточно жесткости для того, чтобы выдерживать собственный вес.
В данной группе не так много изделий, их расшифровку можно запомнить:
- СИП — самонесущий изолированный провод в оболочке из сшитого полиэтилена. Применяется при воздушном подключении до столба.
- СИП-1 тоже с неизолированной нейтралью;
- СИП-2 — то же, но нейтраль изолирована;
Самонесущие провода
- СИП-4 — изолированные жилы одинакового сечения.
А — провод, скрученный из нескольких алюминиевых проволок без изоляции. Раньше довольно широко использовался, теперь — все реже.
АС — алюминиевые проводники, скрученные вокруг стального сердечника. Довольно специфическое изделие.
Есть отдельная группа — нагревательные кабели. У них своя маркировка. После буквы «П» стоит «Н» как отображение назначения. Например, ПНСВ — провод (П), нагревательный (Н), стальная однопроволочная жила, изоляция ПВХ.
Как читать маркировку

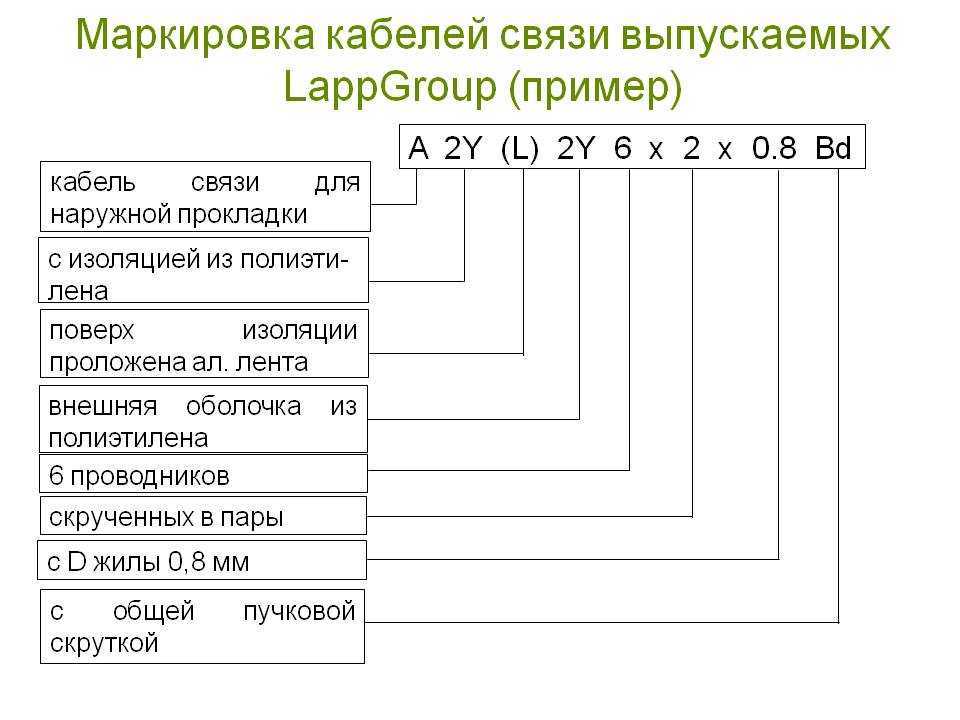

Итак, мы выяснили, что в марке закодированы такие характеристики, как материал токопроводящих элементов, их количество и сечение, виды всех видов изоляции и другие конструкционные особенности изделия. Теперь нужно научиться читать эти аббревиатуры, чтобы свободно ориентироваться в большом ассортименте подобных изделий и использовать их с максимальной эффективностью и соблюдением правил безопасности.
Обозначения для кабелей
В перечне буквенных сокращений зашифрованы материалы, которые использовались при изготовлении кабеля. В зависимости от очерёдности расположения в шифре, каждая буква является символом материала жил, изоляции или общей защитной оболочки. В этой системе легко разобраться, изучив следующую схему:
Всего в шифре максимум 5 буквенных позиций. Какой бывает маркировка кабеля, расшифровка – таблица:
В маркировке могут встречаться и другие обозначения, в том числе и написанные латинскими буквами:
- нг – не поддерживает горение;
- FR – огнестойкий;
- LS – с низким дымовыделением;
- FRLS – высокая огнестойкость, низкое дымовыделение.
Вряд ли человеку, не связанному с этой сферой деятельности и не имеющему необходимости досконально разбираться во всех видах электротехнической продукции, удастся сходу запомнить все обозначения. Да это и не нужно, так как большинство из них применяются к изделиям специального назначения. А для устройства проводки в доме или подключения скважинного насоса достаточно знать и уметь применять всего несколько видов.
В следующей таблице расписана расшифровка кабеля самых востребованных марок.
Следом за буквенным идёт цифровой код. Первая цифра определяет число жил в кабеле, затем знак «х», а за ним площадь сечения каждой жилы. Если указана только площадь сечения, значит, кабель одножильный.
Цифры 220 или 380 в конце – это указание на номинальное напряжение в сети, на которое рассчитан проводник.
Также в марке могут быть зашифрованы сведения о рекомендуемом температурном режиме эксплуатации изделия и его соответствия государственным стандартам или техническим условиям.
Цветовая маркировка проводников
Раньше она не производилась. Цветовое обозначение облегчает монтаж и обеспечивает защиту от поражения электрическим током. Поэтому ГОСТ 50462-2009 устанавливает его обязательное наличие. В некоторых случаях цветовая маркировка сочетается с буквенным обозначением.
В кабелях каждая жила имеет свой цвет. Нейтраль всегда синяя (голубая), а провод заземления — желто-зеленый. Фаза может иметь разную расцветку, но предпочтительными являются черный, коричневый и серый.
По функциональному назначению в многожильных кабелях общепринятыми считаются расцветки в соответствии со следующей таблицей:
| Количество
жил |
Цвета изоляции | ||||
|---|---|---|---|---|---|
| Серый | синий | коричневый | черный | желто-зеленый | |
| 2 | х | х | |||
| 3 вар. 1 | х | х | х | ||
| 3 вар.2 | х | х | х | ||
| 4 вар. 1 | х | х | х | х | |
| 4 вар. 2 | х | х | х | х | |
| 5 | х | х | х | х | х |
Табл. 2
В сети положительного тока положительный полюс всегда обозначается коричневым или красным, а отрицательный — серым (черным) цветами. Средний и заземленные проводники — синие.
Разновидности проводниковой продукции
Электрические кабели незаменимы при выполнении любых электромонтажных работ. Их очень много, и у каждого свое предназначение и эксплуатационные параметры, которые и отражает маркировка проводов и кабелей. Дабы разобраться в ней, нужно получить общее представление об этих изделиях.
Разновидности проводов
Основой любого провода является металлическая проволока. Разные провода отличаются несколькими параметрами:
- видом металла для проволоки – это медь либо алюминий;
- количеством проволок – одна или множество тонких, скрученных в жгут;
- наличием или отсутствием изоляции;
- видом изолирующего материала;
- наличием защиты – дополнительного общего внешнего пластикового либо резинового кожуха для всех проводов;
- предназначением – различают монтажные, установочные и силовые виды проводов.
Медные изделия дороже алюминиевых, но они более крепкие, эластичные и ёмкие. Поэтому, несмотря на такой недостаток, как высокая степень окисляемости на воздухе, они гораздо популярнее дешёвых, но хрупких и не способных выдерживать высокие нагрузки проводов с алюминиевыми жилами. Сегодня даже бытовую проводку стараются делать из медных проводов.
По назначению провода бывают:
- установочными – применяются для монтажа проводки внутри зданий;
- силовыми – используются на улице;
- монтажными – предназначаются для сборки электрических схем в радиоаппаратуре, бытовой технике, щитках. Монтажные провода изготавливаются только из меди.
Металлические проводники тока могут иметь самое разное поперечное сечение: от 0,35 до 240 мм2, и быть однопроволочными или многопроволочными.
Разновидности кабелей
Кабель объединяет в себе несколько изолированных проводов, объединённых общей оболочкой, поверх которой они часто защищаются бронированной спиральной обмоткой из стальных лент, проволочной оплёткой или другими прочными материалами. Виды токопроводящих жил и всех изоляционных материалов и указываются в маркировочном коде.
По назначению различают такие типы кабелей:
- силовые – применяются для подсоединения к электросети различных силовых и осветительных приборов. Применяются как в жилых, так и в общественных и промышленных зданиях, прокладываются по воздуху и под землей, могут состоять из медных либо из алюминиевых жил, изолированных резиновой, поливинилхлоридной или другой оболочкой;
- кабели управления делают исключительно медными и обязательно с защитной оболочкой, которая не допускает механических повреждений и отводит помехи от автоматических систем, связанных кабелем управления;
- контрольные алюминиевые и медные кабели обеспечивают работу электротехнических устройств, управляемых с помощью информационных сигналов;
- радиочастотные виды кабелей передают радио- и видеосигналы в радиотехнических приборах;
- низкочастотные кабели связи служат для пересылки информации по местным линиям, а высокочастотные обслуживают дальние.
Буквенная маркировка электрических кабелей
Буквенная часть маркировки кабеля состоит из нескольких букв, каждая из которых несет конкретную смысловую нагрузку.
Первая буква
В этой части маркировки всего два варианта.
- Буква , что означает, что жилы кабеля сделаны из алюминия (пример, АВВГ).
- Отсутствие буквы, означает, что жилы изготовлены из меди (пример, ВВГ).
Например, Силовой кабель АПвПуг, купить кабель АПвПуг, это кабель с алюминиевыми жилами и изоляцией из сшитого полиэтилена. Используется для передачи и распределения электрической энергии на номинальное напряжение 1000 Вольт. Прокладывается как на суше, так и в водоемах, на высотах не более 4300 метров.
Вторая буква
2-я буква маркировки означает назначение кабеля.
Отсутствие второй буквы в маркировке кабеля, означает, что кабель силовой.
- К — контрольный (КГВВ, КГВВ-ХЛ, КГВВнг(А), КГВЭВ);
- М — монтажный (МКШ, МКЭШ, МКЭШвнг, МКЭШвнг-LS);
- МГ — монтажный гибкий (МГШВ);
- П (У) — провод установочный (ПВ-3, ПуГВ);
Третья буква
Третья буква в маркировки электрических кабелей обозначает материал, из которого сделаны изоляции жил. Если слоев изоляции несколько перечисление слоев от верхнего слоя к нижнему слою. Например, изоляции.
- В — изоляция ПВХ (пример, -ВВГ);
- Р — резина электротехническая (пример, РПШ);
- НР — негорючая резина;
- П (Пв) — сшитый полиэтилен (-ПвВГ).
Следующие заглавные буквы обозначает специальные особенности конструкции:
- П — плоский провод или кабель бронированный плоскими проволоками (ШВВП);
- Б — кабель бронированный лентами (АВБбШв, ВБбШв);
- Г — для силового кабеля значит, без защитного покрова (ВВГ); для провода, это гибкий провод (ПУГВ)
- Шв — шланг защитный из поливинилхлоридной композиции (пример ВБбШв).
Пятая, дополнительная часть буквенной маркировки кабелей:
Обычно это маленькие буквы применяемые изготовителями для специфических конструкционных особенностей кабелей.
- нг — негорючий;
- LS — низкое дымо- газоотделение;
- з — заполненный.
Приведу несколько примеров маркировки кабелей применяемых для проводки в квартире и доме.
Кабель ВВГ. Эта маркировка расшифровывается следующим образом:
ВВГ. Первой и второй букв нет, значит это силовой кабель с медными жилами. Изоляция жил из ПВХ. Оболочка кабеля из ПВХ. Буква Г означает, что у кабеля нет защитного покрова.
ВВГнг — негорючий кабель ВВГ.
Кабель бронированный ВБбШв (АВБШв)
- В — Виниловая изоляция;
- Б — Бронированный;
- б — Битум;
- Шв — шланг виниловый;
- А- алюминиевые жилы.
