Монтаж сип: правила крепления, прокладки, подключения

Подключение от столба

Далее рассмотрим способы проведения кабеля от столба к домашней электросети. Наименее финансово затратный вариант — подводка электричества по воздуху. По требованиям технического регламента, высота, на которой кабель вводится в здание, не должна быть ниже 2 метров 75 сантиметров.

Если эта норма выполнима, на стену монтируется УЗО (устройство защитного отключения). К УЗО подводится кабель от столба.

Если указанную выше высоту обеспечить невозможно, устанавливается стойка, сделанная из металлической трубы. Стойка может быть прямой или в виде «гусака» (изогнутая). Для каждого из отводов предусмотрены свои методы фиксации на стене.

Дистанция от столба до точки ввода не может быть меньше 10 метров. Однако если это расстояние превышает 11 метров, понадобится дополнительная опора. При этом расстояние от опоры до линии электропередачи должно быть не более 15 метров.

Для линии длиной до 10 метров применяют медный провод с 4-миллиметровым сечением. Если расстояние между 10 и 15 метрами, понадобится 6-миллиметровое сечение. Для алюминиевых проводов СИП диаметр должен составлять не меньше 16 миллиметров.

Цены на медные провода гораздо выше в сравнении с алюминиевыми. Обычно в целях экономии от столба к дому подводят алюминиевые провода.

Процедура подводки может осуществляться двумя способами. Первый вариант предусматривает натяжку троса или несущего провода, к которому затем крепится токопроводящий кабель. Фиксируется кабель с помощью хомутов.

Во втором случае дополнительные опоры и крепления не используются. Защитные функции возлагаются на изоляторы из фарфора, стекла или полимеров, на специальную арматуру.

Благодаря запасу прочности арматура обеспечивает надежную защиту кабеля в случае аварий. При мощных воздействиях механического характера может произойти разрушение арматуры, но кабель при этом сохранит целостность и продолжит выполнять свою функцию — транспортировку электричества.

От участка входа в здание и до электрощита кабель из соображений безопасности располагают в металлической трубе.

Главный минус воздушного способа подводки состоит в ее открытом расположении, что сопряжено с риском повреждения. Нависающие провода создают сложности с подъездом крупногабаритного автотранспорта.

Как осуществляется прокладка кабеля по фасаду?

Принципы прокладки кабеля по фасаду здания

Прокладка кабеля по фасаду здания – принцип монтажа при подключении к электросети частных домов, дач, коттеджей, гаражей, бань и т.п. Данный метод прокладки кабеля отличается особой серьезностью, поскольку необходимо полное соблюдение всех правил и требований. Нередко даже малейшие нарушения при проводке кабеля по фасаду здания могут привести к нестабильной работе электросети и выходу из строя электрооборудования, что чревато возникновением пожаров и поражениями электрическим током.

Существует два способа проводки кабеля по фасаду (в соответствии с ПУЭ):

• открытый способ;
• закрытый способ.

Выбор того или иного способа напрямую зависит от того, каковы условия эксплуатации кабеля, от марки изделия, материала изготовления поверхности (каменная стена, бетонная, деревянная и др.) и наличии отделки.

Каждый материал подразумевает конкретные электромонтажные нормы в процессе работы с ним.

Прокладка кабеля по кирпичному, бетонному или каменному фасаду

Прокладка кабеля по стенам из кирпича, камня или бетона подразумевает под собой открытый монтаж (по ПУЭ) с условием применения бронированного кабеля или кабеля марки ВВГ. Монтаж кабеля происходит с использованием специального короба из металла, который делает всю конструкцию более надежной и удобной, а также оберегает кабель от механических повреждений. Если Вы уверены в том, что риск повреждений минимален, прокладка может осуществляться с помощью специальной гофрированной трубы из поливинилхлорида.

Максимальный шаг крепления кабельно-проводниковой продукции – 350 мм (на горизонтальной плоскости) и 500 мм (на вертикальной плоскости). В области, где кабель изгибается, размер шага крепления – 100 мм.

Прокладка кабеля по деревянному фасаду

Известный факт, что древесина очень горючий и легко воспламеняемый материал. Следовательно, нормы прокладки кабеля по фасаду из дерева очень строги.

В первую очередь необходимо выполнить следующие важные требования:

• запрещено использование кабеля с алюминиевыми ТПЖ;
• оболочка кабельной линии должна быть негорючей;
• при вводе кабеля в здание сквозь стену необходимо наличие специальной втулки, изготовленной из металлической толстостенной трубы.

Ответвления от сети выполняются при помощи провода СИП с алюминиевыми ТПЖ. Поскольку алюминиевая проводка запрещена в использовании с деревянными поверхностями, необходимо перед областью крепления электролинии к стене подключиться к кабелю с ТПЖ из меди посредством герметичных зажимов.

При прокладке СИП кабеля нельзя допускать его плотного соприкосновения с сайдингом. Необходимо соблюдать минимальное расстояние 7 см от стены, несмотря на нахождение кабеля в гофрированной трубе или металлорукаве.

Также прокладка кабеля по фасаду здания из дерева может осуществляться при помощи металлического и пластикового кабель-каналов. При минимальных рисках механических повреждений кабельно-проводниковой продукции могут быть использованы в монтаже ПВХ-трубы (обязателен сертификат пожарной безопасности) и металлорукава.

Более подробно о монтаже электропроводки в деревянном доме читайте в нашей статье Особенности монтажа электрической проводки в деревянном помещении»

Прокладка кабеля по фасаду из сайдинга

Сайдинг – вид современной наружной облицовки, который выполняет функцию защиты зданий и декорирования фасада.

Прокладка кабеля по фасаду из сайдинга является одной из самых сложных, поскольку материал отличается высокой степенью горючести и низкой степенью прочности (невозможно крепление фиксирующий деталей).

Самым популярным и надежным методом прокладки кабеля в данном случае является предварительный монтаж кабельных магистралей (до отделки сайдингом), а также демонтаж отделки из сайдинга в необходимых местах.

Но, к сожалению, нередки ситуации, когда выше приведенные способы не приемлемы. Тогда приходится искать пути прокладки кабеля по фасаду из сайдинга без нарушения нормативных требований.

Общие требования к прокладке кабеля по фасаду здания

Укладка кабельных линий происходит параллельно линиям постройки.

Запрещено использование кабелей бронированного типа с волокнистой горючей оболочкой.

Монтаж силовых и телефонных проводов в одном пучке строго запрещен. Зазор между проводами должен равняться 25 мм.

В случае монтажа в одной трассе нескольких проводов прокладка производится с минимальным числом перехлестов.

Прокладка кабеля по фасаду здания не отличается особой сложностью, главное – внимательно соблюдать все правила устройства электроустановок!

Различие по материалу исполнения

Чтобы рассмотреть классификацию видов и типов изоляторов нужно сначала разобраться, как их различают. Итак, в первую очередь они классифицируются по материалу изготовления:

1. Фарфоровые.
2. Стеклянные.
3. Полимерные.

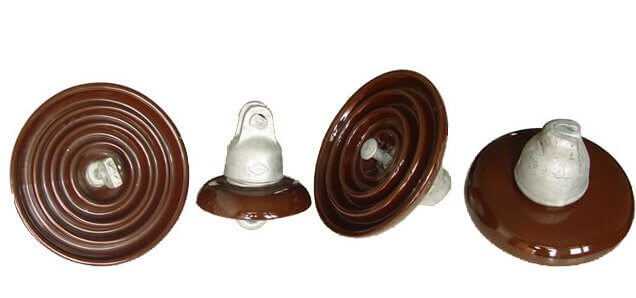

Фарфоровые можно назвать классикой, такие применялись раньше даже при наружной проводке в домах. Обычно они белого цвета, но могут быть и других цветов. Такие можно увидеть на разных электроустановках. Достоинством является то, что они выдерживают большие нагрузки на сжатие, обладают хорошими диэлектрическими свойствами.

Однако они бьются и ломаются. Отсюда возникает необходимость регулярной проверки их целостности, а часто для этого приходится отключать электроустановку и вытирать с них масло, пыль и другие загрязнения. Также проблемой является их большой вес.

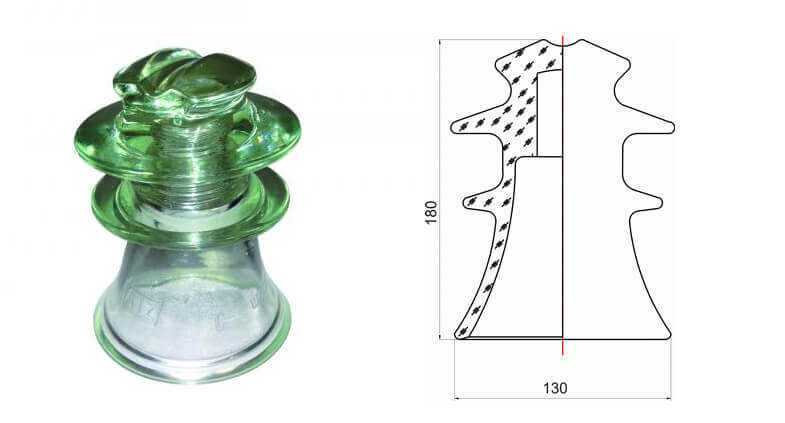

Стеклянные, хоть и боятся ударов, но для контроля их целостности достаточно визуального осмотра, что можно провести и без отключения напряжения. В настоящее время в воздушных линиях электропередач, в качестве подвесных изоляторах они вытесняют керамику, в том числе и потому что меньше весят, а также в производстве дешевле.

Полимерные используются в помещении, на улице редко, в качестве исключения. Можно иногда увидеть опорные изоляторы из полимеров на ВЛ 10 кВ или других напряжений средней величины, но редко, или на неответственных линиях. Это обусловлено тем, что с течением времени и под действием УФ-излучений они стареют, внутренняя структура распадается и ухудшаются их электрические и механические характеристики.

Однако для оборудования, которое доступно для регулярного обслуживания и ремонта они применяются часто. Например, это могут быть опорные изоляторы шин в трансформаторных подстанциях и распределителях.

Ошибка №5 – Плохая герметичность

Торцевая часть жилы ответвления должна быть надежно заизолирована герметичным колпачком.

Простая намотка изоленты здесь не допускается.

Провод следует заводить в прокол таким образом, чтобы конец жилы выглядывал на 2-4см наружу.

Есть конструкция зажимов, в которых колпачок не съемный, а непосредственно встроен в корпус.

В таких моделях провод следует заводить во внутрь до упора.

Неудовлетворительная герметизация отвода будет способствовать тому, что жила как насос станет впитывать влагу. Вот наглядное подтверждение этих слов.

https://youtube.com/watch?v=DWOP43hQ4zc%3F

Монтаж СИП по деревянным стенам и сайдингу

А что делать если у вас стена не кирпичная или бетонная, а выполнена сайдингом или другим пожароопасным материалом?

Вот результаты выгорания СИП прямо внутри поддерживающих зажимов. Представьте что это будет на вашей стене.

Можно спрятать его в металлорукав, после чего все это прикрепить к стене через клипсы с длинными саморезами. Чтобы было покрасивее металлорукав можно выбрать с двойной изоляцией.

Данный вариант широко распространен, но имеет как преимущества, так и недостатки.

Плюсы:

• вся конструкция выглядит более эстетично
• вариант применим, когда не хочется чтобы СИП выступал от стен на целых 6см
• обеспечивается дополнительная механическая защита

Недостатки:

• лишние затраты на металлорукав и крепления к нему
• как бы вы не старались, вы не сможете обеспечить достаточную герметичность конструкции. Вот реальный отзыв одного из пользователей с forumhouse.ru
• помещая провод СИП в гофру или трубу вы ухудшаете условия его охлаждения

При жаркой температуре окружающего воздуха и номинальной нагрузке, такой провод уже не способен без последствия пропустить через себя максимально возможный ток. Что может привести к повреждению изоляции.

Причем произойдет это внутри гофры и видеть вы этого даже не будете. Относится это в первую очередь к магистральным СИП больших сечений.

У отпаечных вводов в дома сечением 16мм2, как правило большой запас по номинальному току. Для СИП 2*16 Iном=75А.

Это практически в 2 раза больше, чем вводной автомат, устанавливаемый в большинство ВРУ и шкафов учета (32-40А). Чтобы перегреть такой СИП бытовой нагрузкой, нужно очень сильно постараться.

Также важно помнить что простой СИП нельзя заводить внутрь дома. Для этого он должен иметь маркировку Нг-негорючий. Подробнее о таких марках и их характеристиках можно ознакомиться в статье «Марки СИП проводов — отличия, характеристики»

Подробнее о таких марках и их характеристиках можно ознакомиться в статье «Марки СИП проводов — отличия, характеристики».

Материал

Перед монтажом необходимо приобрести весь материал, а именно:

• СИП 4*16 или СИП 2*16 (в зависимости от ввода 220В или 380В)
• Бандажная лента SOT37 ~ 2,5-3м (для крепления крюка на опоре)
• Скрепа SOT36 – 2шт (фиксация ленты)
• Бандажный крюк SOT39 или SOT29 – 1шт
• Настенный крюк SOT28 или SOT76 – 1шт и крепежные анкер болты к нему
• Анкерный зажим SO80 или SO158 – 2шт
• Прокалывающие зажимы SLIP12.1 – 8шт (для ввода 380В) и 4шт (для ввода 220В)

Здесь указанны марки материалов производителя ENSTO, в вашем случае спецификация (SLIP, SO, SOT и т.д.) может не совпадать, но сами названия (прокалывающий, анкерный зажим, скрепа) должны быть одинаковыми.

Перед началом работ необходимо будет выполнить определенные замеры. От опоры до фасада дома, где будет располагаться настенный крюк должно быть не более 25м. В противном случае придется устанавливать дополнительную подставную опору.

СИП выбирайте в зависимости от того, какой ввод в дом будете заводить – 220В или 380В. При покупке СИП лучше сделать некоторый запас в метраже на всякие непредвиденные ситуации. В основном для ввода в дом используются марка СИП 4*16.

Для подключения к основной магистральной линии эл.передач потребуются покалывающие зажимы. Выбор их очень велик, есть даже такие, которыми можно работать без снятия напряжения с ЛЭП. Срывная головка болта у них изолирована от контактов

В первую очередь обращайте внимание на сечение провода и подбирайте под него марку зажима

зажим для подключения к голым проводам. На опоре и фасаде дома устанавливаются два крюка. Между ними как раз и натягивается СИП. Его фиксация выполняется анкерными натяжными зажимами.

Непосредственное подключение в обычный автомат

Данное подключение имеет право на жизнь и большинство электриков именно таким образом его и выполняют. Контакты автоматов луженные и допускают подключение как медных так и алюминиевых проводников. Вот например официальный ответ от компании АВВ на возможность подключения алюминиевых проводов к их оборудованию, а конкретно к модульным автоматам. Правда стоит отметить, что речь идет не именно про СИП, а просто алюминиевый провод (взято отсюда).

Многие уже выполнили такое подключение и в дальнейшем столкнулись со следующим (отзывы с forumhouse.ru):

Из-за многожильной структуры провода СИП, при его зажатии в обычном контакте автомата, не все жилы задействуются, а используется лишь малая площадь контакта от возможной.

Ниже фото реального СИП после его зажатия в автомате, обратите внимание на всего лишь две жилы зажатые контактной поверхностью (вдобавок еще и передавленные из-за несоблюдения усилия зажатия).

Вследствие этого через пару тройку лет контакт начинает греться и подгорать, изоляция СИП плавится.

Уже всего лишь через год, винт такого контакта можно будет спокойно довернуть минимум на четверть оборота. Если этого не делать в конечном итоге напрочь выгорает сам автоматический выключатель, а далее требуется его замена.

Хорошо если СИП у вас с запасом, так как подгоревший участок приходится выкусывать, зачищать и заводить заново. Проблему можно частично решить если периодически, хотя бы пару раз в год подтягивать контакт на автомате. Но это не всегда возможно.

Так энергоснабжающие организации заставляют пломбировать либо весь шкаф учета с автоматом и счетчиком, либо на автомат одевается защитная крышка, которая тоже оказывается под пломбой. И соответственно доступа у вас к контактам выключателя уже не будет.

Еще один минус — если у вас вдруг СИП оказался сечением не 16мм2, а 35 или все 50мм2 (другого просто не было в наличии), то в модульные автоматы до 40А он попросту не влезет. Большинство из них, как правило рассчитаны на сечение вводных проводников максимум до 25мм2.

Подключение СИП провода к дому

Для подключения дома от опоры ЛЭП все чаще стали использовать так называемый СИП. Аббревиатура расшифровывается как — самонесущий изолированный провод. Жилы СИП выполнены из алюминия.

В советское время ввод в дом чаще всего выполнялся голыми проводами на изоляторы закрепленные на фронтоне. После чего уже от них подключался кабель до счетчика. Такой способ сопровождался массой недостатков:

• схлесты проводов при ветре
• возможный обрыв провода
• окисление в местах соединений
• проблемы с изоляторами и крюками, которые со временем выскакивали со своих мест
• большая занимаемая площадь на фасаде
• возможные короткие замыкания с последующим выходом из строя бытовой техники или отключение эл.энергии по всей улице

Современный монтаж СИП кабеля от столба к дому лишен этих проблем. Изоляция СИП состоит из сшитого полиэтилена, которому не страшны атмосферные воздействия.

Резкие перепады температуры также не сказываются на его изоляционных свойствах. Благодаря качественной изоляции исключены короткие замыкания при схлестах. Такой ввод может верой и правдой прослужить до 25 лет!

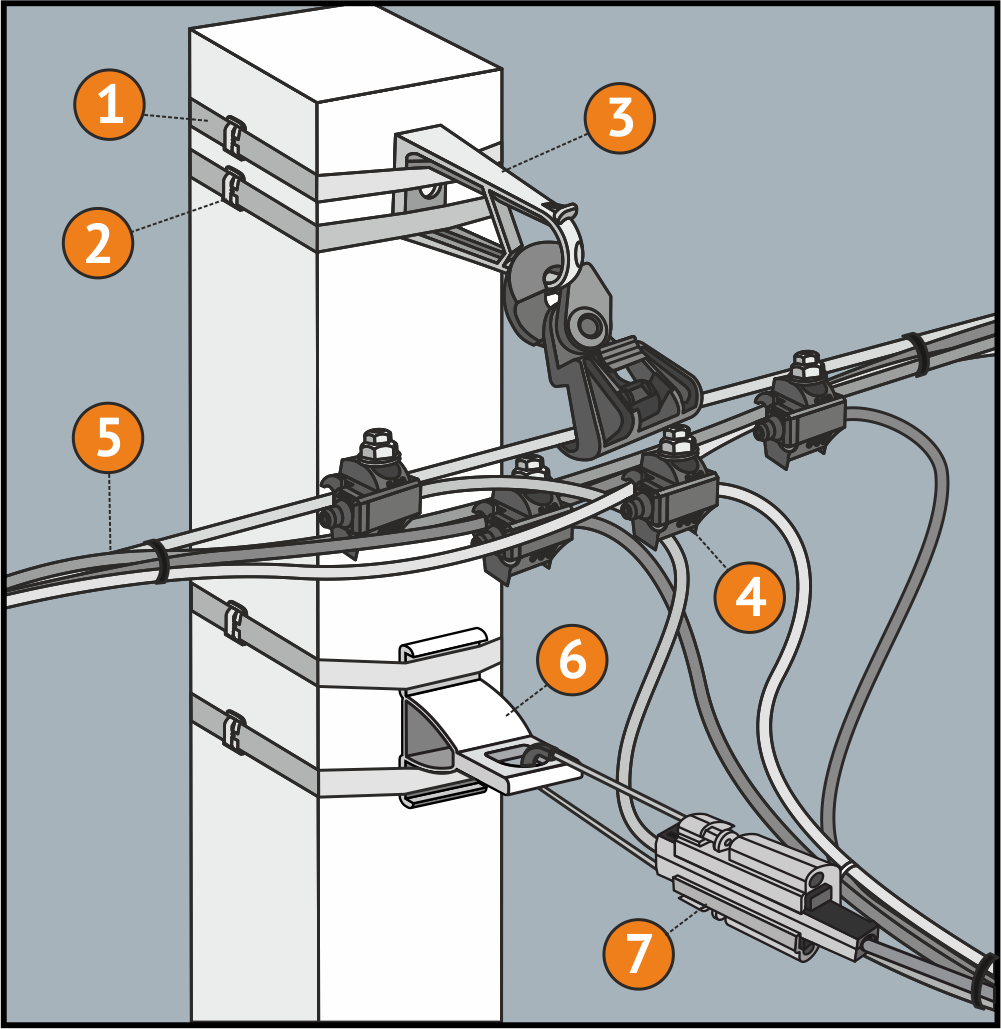

Перед монтажом необходимо приобрести весь материал, а именно:

• СИП 4*16 или СИП 2*16 (в зависимости от ввода 220В или 380В)
• Бандажная лента SOT37 ~ 2,5-3м (для крепления крюка на опоре)
• Скрепа SOT36 – 2шт (фиксация ленты)
• Бандажный крюк SOT39 или SOT29 – 1шт
• Настенный крюк SOT28 или SOT76 – 1шт и крепежные анкер болты к нему
• Анкерный зажим SO80 или SO158 – 2шт
• Прокалывающие зажимы SLIP12.1 – 8шт (для ввода 380В) и 4шт (для ввода 220В)

Здесь указанны марки материалов производителя ENSTO, в вашем случае спецификация (SLIP, SO, SOT и т. д. ) может не совпадать, но сами названия (прокалывающий, анкерный зажим, скрепа) должны быть одинаковыми.

Перед началом работ необходимо будет выполнить определенные замеры. От опоры до фасада дома, где будет располагаться настенный крюк должно быть не более 25м.

В противном случае придется устанавливать дополнительную подставную опору. СИП выбирайте в зависимости от того, какой ввод в дом будете заводить – 220В или 380В. При покупке СИП лучше сделать некоторый запас в метраже на всякие непредвиденные ситуации.

В основном для ввода в дом используются марка СИП 4*16. Для подключения к основной магистральной линии эл. передач потребуются покалывающие зажимы.

Выбор их очень велик, есть даже такие, которыми можно работать без снятия напряжения с ЛЭП. Срывная головка болта у них изолирована от контактов.

Когда на магистральной ЛЭП тоже висит СИП, в этом случае выбирайте зажимы с прокалывающими зубьями на обеих сторонах подложки контактов. зажим для подключения к голым проводам На опоре и фасаде дома устанавливаются два крюка. Между ними как раз и натягивается СИП.

Его фиксация выполняется анкерными натяжными зажимами. Все основные вопросы и споры как правильно выполнить монтаж СИП кабеля от столба к дому возникают когда дело уже касается захода эл.питания внутрь дома.

Некоторые считают, что ввод должен быть цельным и нет нужды делать дополнительное соединение, и в чем то они правы. Но здесь можно привести одну рекомендацию. Если вы приобрели простой СИП не марки НГ (негорючий), то ввод внутрь дома делайте медным кабелем ВВгНг.

Как СИП поддерживает горение можно увидеть в этом ролике: Сам кабель через стену в дом нужно заводить в пластиковой или металлической трубе

На что еще стоит обратить внимание при данном монтаже СИП:

• если СИП несколько метров будет идти по фасаду стены, нужно будет использовать дистанционные зажимы (SF50, SFW50), т.к. расстояние от СИП до стен должно выдерживаться минимум в 6см
• перед вводом в дом обязательно делайте изгиб кабеля книзу, чтобы вода через гофру или защитную трубу не попадала во внутрь. Любые уплотнители все равно со временем высохнут, потеряют свои свойства и рассохнутся.

Всю работу по монтажу ввода СИП в дом обязательно заранее согласовывайте с энергосбытовыми организациями. Так как в каждом городе и даже в разных районах одного города, у них могут быть совершенно разные требования (цельный СИП до счетчика или соединение через кабель, место установки счетчика – фасад дома или опора и т.п.).

Если монтаж выполнен грамотно и в соответствии с правилами, можете быть уверенными что данный ввод надежно прослужит Вам долгие годы. Раздел: Метки: , Навигация по записям.

Ошибка №15 – Стяжки

Ну и последний “косяк”, который допускают 90% электриков – это отсутствие стяжек.

После монтажа зажима и подключения его на опоре работа считается выполненной, и эл.монтер со спокойной совестью спускается вниз. Однако все забывают одну маленькую вещь – подтянуть и зафиксировать отходящий провод стяжкой к магистральному СИП.

Провода на опоре при ветре раскачиваются из стороны в сторону. То же самое происходит и с отходящим кабелем.

В результате контакт на жиле, заведенной в прокалывающий зажим, от постоянных механических нагрузок ослабевает и отгорает.

Чтобы этого не произошло, вы должны все жилы отходящих проводов сделать единым целым с основной линий.

Это как раз и достигается за счет таких недорогих элементов крепежа как стяжка.

https://youtube.com/watch?v=bOJZ6rr4JJk%3F

Крепление провода сип к стене дома

крепление провода сип к стене дома

Количество человек на сайте:3

Как подключить частный дом СИПом

В этой статье мы хотим описать способ подключения потребителя к воздушной линии электропередач при помощи самонесущего изолированного провода (СИП).

Для получения разрешения на подключение к электрическим сетям требуется получить технические условия (перечень технических мероприятий), которые необходимо выполнить. На основании технических условий проектная организация разрабатывает проект электроснабжения вашего здания для дальнейшего выполнения электромонтажных работ. В зависимости от типа местности и климатических условий в проекте электроснабжения рассчитывается наиболее оптимальное и безопасное расстояние пролета для СИПа без установки дополнительных опор (столбов).

Для удобства эксплуатации энергосистемы вашего дома наиболее оптимальным и правильным решением будет установить собственную опору на своём участке. На этом столбе надо смонтировать вводной автоматический выключатель, который в любое время обесточит электроснабжение вашего дома. В противном случае каждый раз, когда вам будет необходимо проводить электромонтажные работы, вам потребуется обращаться в электросети с заявкой на отключение всей линии электропередач, что повлечет за собой обесточивание всех домов, питающихся от этой воздушной линии.

Электромонтаж ввода выполняется от воздушной линии электропередач до вашей опоры (или до дома) при помощи специальных креплений (анкерных кронштейнов, зажимов), на которых закрепляется СИП. При подключении к воздушной линии электропередач, на опоре к которой вы подключаетесь, должно быть выполнено повторное заземление PEN-проводника. В соответствии с ПУЭ 1.7.102. На концах ВЛ или ответвлений от них длиной более 200 м, а также на вводах ВЛ к электроустановкам, в которых в качестве защитной меры при косвенном прикосновении применено автоматическое отключение питания, должны быть выполнены повторные заземления PEN -проводника. Более подробную информацию о повторных заземлениях вы найдёте в статьях про защитные заземления.

От опоры ВЛ (или установленной на вашем участке опоры) к стене дома СИП монтируется при помощи специальных анкерных креплений на высоте не менее 2,75 м от земли. От места крепления к стене до места прохождения через стену СИП должен быть проложен в гофрированной трубе ПВХ, коробе или в других несгораемых конструкциях. Проход через стену должен выполняться в металлической толстостенной трубе (гильзе). Для защиты от механических повреждений (в результате трения или изгиба кабеля) в гильзе устанавливается пластмассовая вставка, после чего гильза заделывается противопожарным составом.

Выполнив электромонтаж вводного провода через металлическую гильзу внутрь дома, СИП прокладывается до главного распределительного щита (щит учёта). Способ прокладки может быть различен, то есть открытая или скрытая электропроводка – главным условием выбора способа прокладки являются требования электробезопасности и пожарной безопасности.

Электромонтаж открытой проводки должен быть выполнен в коробе, в электротехническом плинтусе или в пластиковой трубе, которые не поддерживают горение. Электромонтаж скрытой проводки требуется выполнить в металлической толстостенной трубе в соответствии с ПУЭ. Этот способ является очень затратным и трудоемким. Если вы хотите облегчить и удешевить монтаж скрытой электропроводки, то требуется отделить гофрированную трубу ПВХ со всех сторон от поверхностей сгораемых конструкций сплошным слоем несгораемого материала (штукатурка, алебастр, цементный раствор, бетон и т.п.) толщиной не менее 10 мм. Далее, питающий провод подключается на вводной автоматический выключатель в щите учёта, в котором установлен счётчик.

Некоторые энергетические компании обязывают пользователей устанавливать щит учёта на фасаде дома, мотивируя это доступностью снятия показаний счётчика, но вы имеете право установить его в доме. Если вы не хотите оспаривать предложенные вам технические решения, то вам следует смонтировать герметический антивандальный щит учёта на фасаде дома.

В таком случае провод СИП требуется завести в щит учёта и подключить на аппарат защиты, а от ЩУ до ГРЩ желательно выполнить электромонтаж ввода кабелем с медными жилами типа ВВГнг. Проход кабеля через деревянные стены должен осуществляться таким же образом, как и проводом СИП.

количество просмотров: 16753

Последовательность монтажа

При затяжке срывной гайки должно оказываться такое усилие, чтобы зубцы зажима:

• не повредили основную жилу СИП
• прокололи, но не порезали изоляцию
• сохранили несущую способность жилы на уровне 80% от первоначальной

Изделия Ensto благодаря пирамидальной форме зубцов и их расположению в шахматном порядке лучше многих других справляются с этим.

Можно посмотреть испытания СИП на разрыв, после того как его жилы прокололи зажимами разных марок.

В конце подключенный отпаечный СИП загибается к основному и подтягивается к нему стяжкой. Делается это для того, чтобы при ветре контакт не подвергался механическим воздействиям и не обломился в дальнейшем.

Ошибки монтажа СИП, которые нельзя допускать

Воздушные линии электропередач

Вступление

Здравствуйте. В этой статье разберем 12 ошибок, которые совершаются при раскатке, монтаже и подключении СИП ВЛИ (самонесущие изолированные провода для воздушных линий электропередачи изолированными проводами).

Ошибка №1. Раскатка СИП по земле

Нельзя относиться к монтажу СИП, также как к монтажу неизолированных проводов ВЛ

Особое внимание нужно уделять сохранности изоляции СИП. Поэтому, нельзя раскатывать провода СИП по земле. Для раскатки есть специальные ролики, которые подвешиваются на анкерных опорах

Для раскатки есть специальные ролики, которые подвешиваются на анкерных опорах.

Ошибка №2. Повторное использование прокалывающих зажимов

Прокалывающие зажимы, используются для ответвлений СИП от магистрали к потребителю. Применение прокалывающих зажимов, позволяет делать отвод без снятия изоляции, но повторное их использование запрещено. Причина простая. Головка у прокалывающего зажима срывающееся, и повторная, надежная затяжка не получится. Снять их можно, использовать второй раз нельзя.

Ошибка №4. Два анкерных зажима на один кронштейн

Нельзя к одному анкерному кронштейну цеплять более одного анкерного зажима. Это относится и к опорам и к фасадам здания. Правило простое: Один анкерный зажим, на один анкерный кронштейн.

Ошибка №4. Неправильный подбор соединительных гильз

При подборе соединительных гильз, длинна гильзы для соединения нулевой жилы, должна быть длиннее гильз на фазных жилах. Делается это усиления соединения.

Ошибка №6. Не обжимаются гильзы соединительных гильз

После соединения, обязательно нужно обжать стальные кольца с двух сторон соединительной гильзы. Кольца обожмутся вокруг изоляции СИП и будут фиксировать сделанное соединение.

Ошибка №7. Неправильное соединение СИП и неизолированных проводов

В месте соединения неизолированного провода и СИП, первый провод нужно очистить от окиси и смазать специальной пастой для предотвращения повторного окисления.

Ошибка №9. Неправильно подключение уличного освещения

Нельзя вставлять две жилы уличного освещения, сечением 1,5 мм, в один зажим Р6. Такое соединение, нарушает герметичность контакта.

Ошибка № 10-11-12. Использование не профильных приспособлений для раскатки СИП

• Нельзя использовать раскаточные ролики без полимерного покрытия.
• Нельзя при раскатке СИП работать без вертлюг.
• Нельзя проверять провис стрел и силу натяжения без динамометра.

Elesant.ru

Другие статьи раздела: Воздушные линии электропередачи

• сайта
• Назад на главную

• Сантехника это система водоснабжения, канализации и отопления
• Размеры стандартной ванной комнаты
• Электрические схемы подключения скважинного насоса
• Условные обозначения на схемах, обозначение розеток, выключателей, оборудования
• Однофазная и трехфазная электрическая сеть
• Наглядная трехфазная схема вводно–распределительного щита частного дома
• Особенности ввода электричества в деревянный дом
• Электроснабжение квартиры: граница эксплуатационной ответственности
• Спуск и крепление кабеля к опоре
• Электропроект частного двухэтажного дома, #1(36 листов). PDF,DWG,Jpeg
• ВРУ. Вводно-распределительное устройство дома
• Подключение отвлетвления электропитания частного дома к воздушной линии
• Коллекторная схема водоснабжения
• Групповые линии освещения: общие норма и правила
• Вводной автомат. Расчет, выбор вводного автомата для квартиры
• Как подобрать кабель в электросети 0,4кВ: сечение и длина кабеля
• Монтажные провода и кабели их назначение и описание
• Распределительные сети электрической энергии: характеристики, классификации и схемы
• Системы заземления TN,TT,TN-C,TN-S,TN-C-S и IT
• Водопровод внутри здания

Прокладка кабеля по фасаду здания без выполнения перехода

Общие правила наружной прокладки по стене здания:

Минимальные расстояния до элементов при горизонтальной прокладке:

• над наличниками окон или дверей — 30 см;
• под наличниками окон или платформой балкона (нижняя плоскость) — 50 см;
• над грунтом — 275 см.

Минимальные расстояния до элементов при вертикальной прокладке:

• до наличников окон — 50 см;
• до края балконов или дверей — 100 см.

Минимальное расстояние от СИП до стены — 6 см.

Последний пункт требует расшифровки. Он относится исключительно к СИП, и связан с особенностями его конструкции. Этот провод не имеет внешнего слоя изоляции, покрытие есть только на токоведущих жилах. Изоляционный материал (ПЭТ) поддерживает горение, и сохраняет свойства только при температуре до 70–90°, в зависимости от модификации. Кроме того, есть СИП с голой жилой, которая используется как нулевая.

По причине невысокой противопожарной стойкости, этот кабель не должен крепиться вплотную к стене. Если кабель загорится, огонь не перекинется на стену. Для монтажа используются специальные фасадные крепления.

Важно! Если после прокладки кабеля, на стену будут монтироваться изоляционные панели — расстояние до СИП рассчитывается по новой наружной плоскости, увеличиваясь на толщину панелей

Самостоятельное подключение своего дома проводами СИП к линии

Подведение СИП к дому можно выполнить своими руками, а вот его подключение к линии придется доверить электромонтерам. Однако чтобы правильно выполнить монтаж кабеля, необходимо ознакомиться с техническими нормами, которые можно узнать в соответствующей организации. Предъявление таких требований обосновано безопасностью всей линии, а не только своего дома.

Основные требования по установке

Чтобы провести от линии в свой дом кабель СИП надо знать основные требования:

• минимальная высота подводящего кабеля над землей составляет 2,75 м;
• аналогичное расстояние надо выдержать от окон, дверей и лоджий.

Обычно подключение потребителя выполняют кабелем СИП 4 без несущей жилы. Сечение такого провода составляет 16 мм2, что отвечает требованиям ПУЭ. Жилы меньшего сечения могут не выдержать нагрузки, поэтому такие кабеля запрещено использовать для ввода в дом.

Перед тем как начать тянуть в дом кабель своими руками, надо нарисовать точную схему его прохождения от столба к зданию. Это поможет сделать замеры для приобретения провода. Причем покупать СИП надо с небольшим запасом, рассчитывая на погрешности замеров

Важно обратить внимание на количество жил кабеля. Если подключение будет однофазным, к дому достаточно подвести 2 жилы, то есть фазу и ноль. Для трехфазного подключения понадобится 4 жилы

Для трехфазного подключения понадобится 4 жилы

Для трехфазного подключения понадобится 4 жилы.

Ввод дома придется подключать к магистральной линии. Для этого на каждую жилу потребуется поставить специальный соединитель. Лучше всего СИП соединять прокалывающими зажимами. Они избавят от зачистки концов кабеля и обеспечат герметичность соединения.

При прокладке своими руками воздушной линии подключения от столба к дому надо учесть нормы ПУЭ. В правилах четко прописано, что максимальное расстояние от ввода потребителя до опоры составляет 25 м, иначе придется устанавливать промежуточный столб.

Варианты подключения ввода

Протянуть СИП от столба к дому можно воздушным путем или под землей. Первый способ проще. К тому же кабель всегда находится под присмотром и к нему есть свободный доступ для ремонта. Подземная прокладка сложнее, однако, это оберегает провод от случайного обрыва.

Какой из способов предпочтительнее, выбирает сам хозяин дома, а работы по монтажу ведутся следующим образом:

1. При воздушном подключении кабель крепят анкерными крепежами к фасаду здания. Для эстетичности его можно проложить внутри гофры или пластикового корпуса. К сведению, если стены дома деревянные, то использование короба обязательно.
2. Подземное подключение предусматривает рытье траншеи от дома к столбу на глубине 800 мм. Провод прокладывают в ПВХ трубе или гофре. На поверхность выходят только концы у столба и фасада здания. К стене кабель фиксируется аналогично анкерами, как и для воздушного подключения.

Дальнейшие работы предполагают ввод провода в здание.

Какой провод лучше ввести в дом?

Часто возникает спор, что СИП не подходит для ввода внутрь здания. Почему? Ведь он изолирован, к тому же устойчив к воздействию многих негативных факторов. На самом деле – это так, и его можно ввести внутрь дома. Однако СИП очень жесткий и плохо гнется, что увеличивает сложность монтажа. Внутри здания рекомендуется прокладывать кабель с медными жилами, так как этот металл является лучшим проводником электричества. Многие электрики рекомендуют делать внутренний ввод кабелем ВВГнг.

Чтобы сделать ввод в дом, на фасаде устанавливают распределительный щиток. К нему подводят СИП, внутри подсоединяют к автоматам, электросчетчику, а от них выводят уже медный кабель внутрь дома.

Подключение СИП на опоре

Финалом работ является подключение всего ввода к магистральной линии. При подземной прокладке выходящий из гильзы СИП поднимают по столбу, закрепляя его хомутами

Важно, чтобы пластиковая гильза выходила из земли на высоту 2 м

При воздушном подключении на фасаде СИП фиксируют зажимом к анкерному кронштейну. На столбе устанавливают роликовый блок и по нему на себя натягивают провод. Конец СИП на столбе крепят зажимом с петлей, насаживая его на анкерный кронштейн.

Подсоединение СИП к изолированной магистральной линии выполняется теми же прокалывающими зажимами. Если требуется соединить СИП с неизолированными проводами линии, используются соединительные алюминиевые гильзы. Внутрь вставляют концы магистральной и СИП жилы со снятой изоляцией, после чего производится прессовка гильзы. Могут также использоваться болтовые соединители для абонентских ответвлений.

Первая подача электроэнергии потребителю осуществляется в присутствии представителя энергетической компании.
