Все о шаговом напряжении

Безопасный выход из зоны поражения

Безопасным считается расстояние более 20 метров от источника высокого потенциала. Несмотря на это, считается, что максимальный радиус поражения шагового напряжения составляет 8 метров, если в месте обрыва опасное напряжение составляет выше 1000 вольт и 5 метров, если значение не превышает 1000 вольт.

В то же время начиная с 380 В и выше, напряжение считается опасным, т.к. способно вызвать такой шаговый потенциал. Чтобы покинуть опасную зону, безопасно выйти, не нужно быстро бежать, делая длинные шаги. Шаговое напряжение увеличивается при увеличении длины шага, и наоборот. Пока ноги рядом угрозы для жизни не возникнет. Выходить из зоны высокого электрического потенциала нужно, переступая с ноги на ногу, делая небольшой шаг в пределах размера ступни (такое перемещение еще называют гусиным шагом). Ни в коем случае не пробуйте выпрыгнуть из зоны поражения на одной ноге. Такой способ выхода конечно действенный, но если вы упадете на руки либо локти, возникнет шаговое напряжение более высокой величины, что может сразу же привести к летальному исходу.

Эффективными средствами защиты при такой опасности считаются галоши и перчатки из диэлектрической резины. Если вдруг под рукой у вас оказались такие средства, обязательно нужно передвигаться в них.

С условиями безопасного выхода из зоны растекания электрического тока вы можете также ознакомиться, просмотрев видеоуроки:

Причины возникновения шагового напряжения

По принципу проводимости электрического тока все материалы делятся на проводники и диэлектрики. Так, например, земля являет проводником, особенно в сырую погоду. Если при обрыве провода линии электропередачи, он касается земли, то там образуется опасная зона, в которой и возникает напряжение шага.

Подобная ситуация происходит, когда молния попадает в молниеотвод, который соединён с электроустановкой. В этом случае образуется контакт между токопроводящими элементами установки и землей, на которой образуется зона под напряжением.

Причиной для образования зоны опасного напряжения шага может послужить:

Авария на электрической подстанции;
Короткое замыкание воздушных линий на улице или кабельных — в помещении.

Все вышеперечисленные случаи представляют опасность для людей и животных.

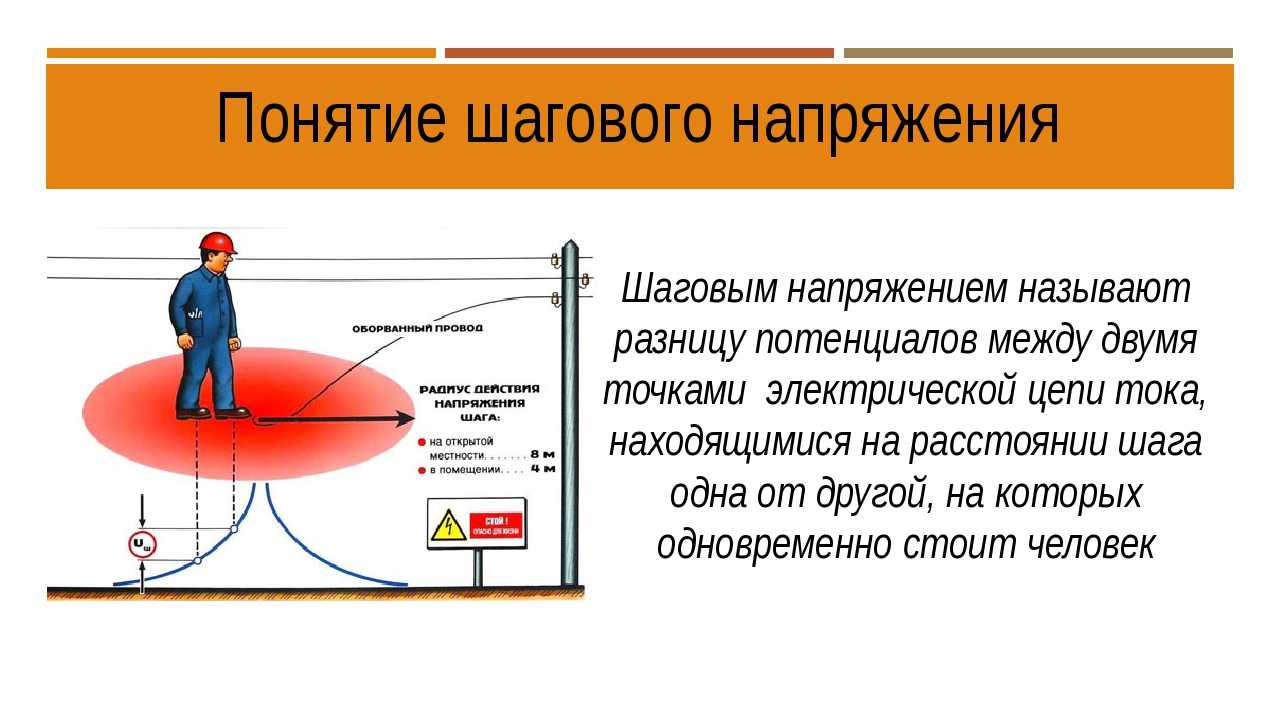

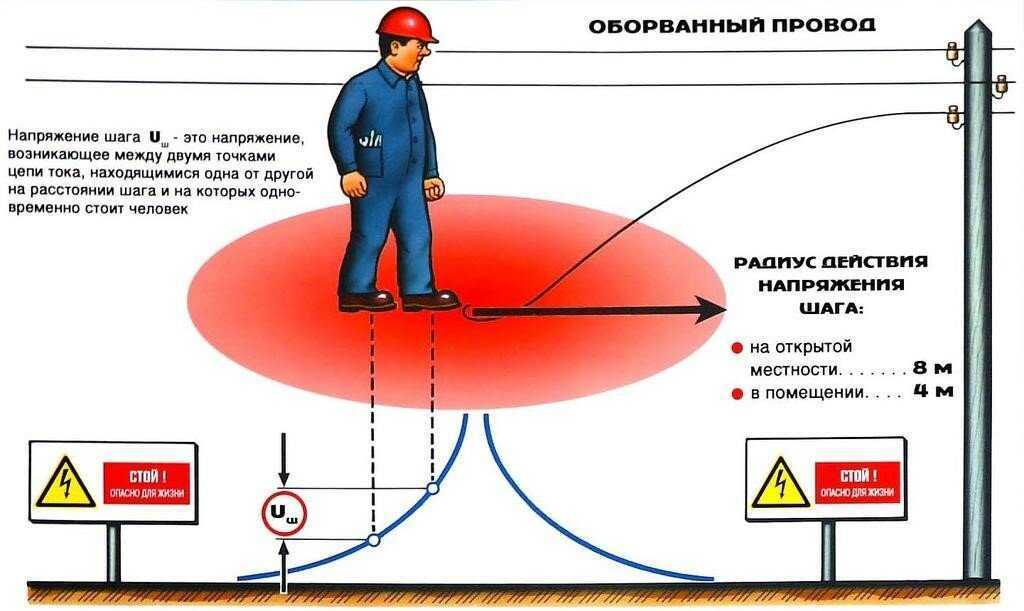

Зона опасности шагового напряжения

Зона растекания тока может быть в радиусе порядка 10 и более метров от места касания земли оборванного провода. Радиус зоны опасности, которая находится под напряжением, зависит от нескольких факторов.

Во-первых: расстояние от источника опасности. Чем удаленнее, тем опасность меньше.

Во-вторых: напряжение линии оборванного провода: 0,4; 1; 3; 6; 10; 35; 110; 220 кВ.

Если влажность земли, по которой будет протекать ток, будет выше нормы, то нужно принять во внимание, что в перечисленных выше случаях радиус действия увеличивается. Исходя из всех вышеперечисленных условий, особо опасной является зона, расположенная в радиусе 8-10 метров от источника

После выхода из опасной зоны

Первым делом необходимо оценить свое состояние (или состояние спасенного, оказав пострадавшему первую помощь). Обычно после выхода человек чувствует себя нормально, но в некоторых случаях наблюдаются проблемы со здоровьем

Необходимо сосредоточиться и оценить свое состояние, обратить внимание на сердце и легкие. По статистике ВОЗ у 20% людей после самостоятельного выхода из зоны шагового электричества наблюдаются проблемы с этими органами

После этого необходимо обратиться в МЧС для устранения опасности, а при подозрении на плохое состояние здоровья – вызвать «скорую». Не лишним будет и прохождение медицинского обследования в течение нескольких дней.

Что такое фазное и линейное напряжение?

Оказание первой помощи пострадавшему от электрического тока

Что такое короткое замыкание по-простому?

Способы защиты электрической сети квартиры или дома от скачков напряжения

Какие виды систем заземления существуют и что такое защитное заземление?

Основные технические характеристики силового кабеля АВВГ

Почему птиц на проводах не убивает током

Итак, есть провод, находящийся под напряжением, которое не имеет особого значения. Также имеется птица, которая парит в воздухе. Как всем известно, воздух – это один из диэлектриков и не может проводить электрический ток. Когда птица садится на провода, то в результате ничего не происходит, ведь она обеими своими лапками находится на одном и том же кабеле.

Практически по всей длине электропроводника, напряжение всегда неизменно, поэтому между одной и второй лапкой птицы не может возникнуть перепада потенциалов. Учитывая эти факторы, между пернатым и проводом не может протекать электрический ток и ответ на вопрос, почему не убивает током птиц на проводах, вполне объясним и понятен.

Когда птица садится на кабель под напряжением, то она становится проводником, однако для того чтобы появился ток, животное должно дотронуться одной своей частью тела к точке имеющей меньший потенциал. Конечно, теоретическая вероятность удара током птицы возможна, но при этом должны быть созданы все необходимые условия.

Стоит отметить, что для того чтобы птицу ударило током, она должна быть достаточно больших размеров. При этом птица должна не просто сесть на провод под напряжением, а соприкасаться с опорой, имеющую заземление. Когда все условия будут выполнены, то птицу может ударить током, и она погибнет, однако вероятность совпадения всех моментов, существенно мала.

Также стоит учитывать тот факт, что пернатые могут чувствовать электромагнитное поле и к проводам с очень высоким напряжением они попросту не подлетают. Птицы могут сесть на провода линии электропередач, если ее напряжение не превышает 330 киловатт. Благодаря такой системе безопасности птицы могут распознавать, где можно сидеть, и где этого делать не стоит.

Заключение, почему птиц не бьет током: учитывая, что две лапки пернатого находятся на одном и том же проводе, перепадов напряжения нет и удара током быть не может. Следовательно, птица может спокойно сидеть сколько ей нужно на проводах и не подвергаться опасности. Собственно говоря – это и есть весь секрет, который достаточно прост и очевиден для людей знающие основные законы физики.

Что происходит в нуле и фазе при обрыве провода

Электрический ток — что это такое

Если электропровод оборвался, соответствующая розетка или подсоединенный к ней прибор перестает функционировать. При этом не имеет значение, фазный или нулевой провод пострадал. Если разорвался кабель между щитами многоквартирного дома и одного из его подъездов, электричества лишатся все квартиры, подсоединенные к подъездному щиту. Если в трехфазном сочленении оборвался один из фазных проводов, ток, который был в нем до этого, возникает в нулевом проводе, при этом в двух оставшихся фазах ничего не меняется.

Способ обнаружения отгорания нуля

От чего зависит степень поражения

Степень поражения пострадавшего зависит от разных факторов — влажность, возраст человека, индивидуальные особенности организма, время года, тип помещения и т.д.

Вам это будет интересно Особенности измерения света

В первую очередь, сила поражения зависит от уровня напряжения в сети — чем оно ниже, тем меньше физический урон.

Самым опасным является переменный ток, находящийся в розетках и проходящий по линиям электропередач. Переменный ток и постоянный отличаются последствиями для живого организма. Переменный приводит к сокращениям мышц потерпевшего, который не в состоянии освободиться от проводника, а также к возможной смерти. Частота переменного тока схожа с частотой внутренних органов человека. В случае совпадения этих частот может возникнуть явление резонанса, что приводит к разрушению отдельных органов. Постоянный же менее опасен — он лишь «отбрасывает» человека или оставляет ожоги, и не смертелен.

Также влияет и длительность взаимодействия электричества и человека — чем оно дольше, тем хуже исход.

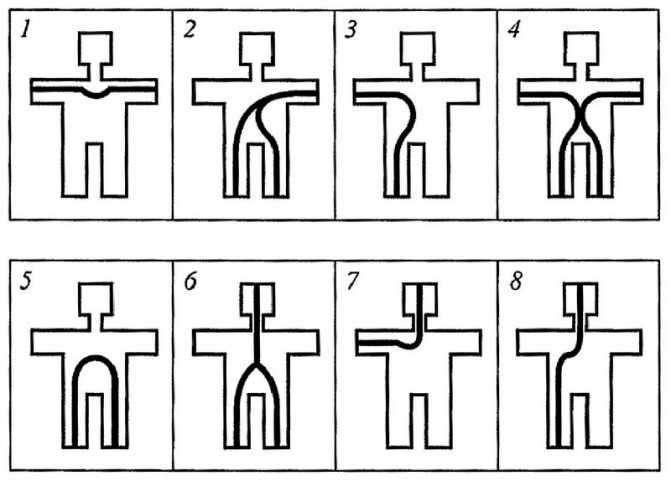

Пути протекания тока через тело человека

Направление тока по человеческому телу играет немаловажную роль в степени поражения организма. Его прохождение по левой стороне через жизненно важные органы является самым опасным, так как в этой части тела находится главная сердечная мышца.

Обратите внимание! Сопротивление тела человека тоже бывает разным и от него зависит сила тока, проходящая через человека. Большим сопротивлением обладает сухая и огрубевшая кожа

Меньшим — лицо, подмышечные впадины, ладони, стопы, в особенности, если они влажные. Вообще необходимо обращать внимание, при каких условиях происходит поражение электрическим током. Например, при повышенной влажности работа с электроприборами очень опасна.

Снижения риска поражения ШН на предприятиях

При обрыве ЛЭП или аварии на подстанции источник тока значительно превышает 1000 Вольт. В этом случае радиус поражения достигает 8 метров. При больших токах опасная зона значительно превышает эту величину, но ток на расстоянии 12-15 метров от источника не представляет смертельную опасность. Значение безопасного электричества для шагового напряжения – 40 Вольт. На расстоянии от 8 до 20 метров от источника шаговое напряжение редко превышает эту величину.

Уровень опасности значительно повышается во влажную погоду. Так, мокрый асфальт или грунт является лучшим проводником, чем сухая земля. Он обладает большим сопротивлением. Поэтому во время дождя или в болотистой местности следует быть максимально внимательным.

Покалывание и зуд в нижней части тела.
Спазмы мышц ног и органов дыхания.
Резкие болевые ощущения.
Паралич.

Увеличение сопротивления по мере удалённости от заземлителя При появлении первых двух ощущений у человека есть все шансы покинуть опасную территорию самостоятельно. Для этого нужно сомкнуть ступни и продолжать движение, так называемой гусиной походкой. Гусиный шаг – это передвижение ног, не размыкая ступни. То есть шаркающее перемещение не даёт возникнуть разным потенциалам между нижними конечностями.

ЧИТАТЬ ДАЛЕЕ: Классы стирки в стиральных машинах подробно о методике определения

Способ передвижения с помощью прыжков на одной ноге вполне безопасен, при этом возрастает риск потерять равновесие и упасть на землю. Тогда о самостоятельном спасении не может быть и речи. В этом случае могут наступить более тяжкие степени поражения: резкая боль и паралич. Тут спасение человека зависит от быстроты оказания помощи.

Как работает защита от поражения электрическим током

Итак, когда известен механизм воздействия электрического тока, рассмотрим, как же можно от него защититься. Начнем с того, что полностью исключить протекание электрического тока через тело человека невозможно. Даже когда человек касается неповрежденного изолированного провода, через его тело всегда протекает некоторый ток, имеющий две компоненты: активную и реактивную. Величина активной компоненты зависит от сопротивления изоляции провода и сопротивления между человеком и землей, а реактивной – от величины емкости, образованной сложной системой провод-человек-земля, величина которой зависит от многих факторов, в том числе, и от того, насколько далеко человек находится от ближайшей стены. К счастью, сопротивление изоляции обычно очень велико, а емкость очень мала, поэтому на частоте 50/60 Гц ток, протекающий через тело человека, коснувшегося изолированного провода, значительно меньше 1 мА, и мы его просто не чувствуем.

Однако любая, даже самая качественная, изоляция может в любой момент потерять свои изолирующие свойства. Чаще всего это связанно с механическими повреждениями проводов, например, во время проведения монтажных или ремонтных работ. Иногда причиной ухудшения изоляционных свойств могут стать перенапряжения, в том числе и удары молний. Но даже если провод был правильно смонтирован и эксплуатировался в соответствии с рекомендациями производителя, со временем любая изоляция теряет свои свойства и разрушается, особенно если она была изготовлена из некачественных материалов. Поэтому можно смело считать, что разрушение изоляции является нормальным естественным процессом, который рано или поздно произойдет в любой системе электроснабжения и в любом электроприборе. Это значит, что с точки зрения электробезопасности к этому нужно быть всегда готовым и заблаговременно принять все необходимые меры для корректного поведения людей и системы в этом случае.

Таким образом, основной функцией технических средств защиты от поражения электрическим током является не абсолютная защита (для этого человеку придется забыть, что такое электричество), а своевременное обнаружение повреждений изоляции и минимизация величины и времени протекания электрического тока через человека. Это значит, что при повреждении защитной изоляции человек все равно с высокой вероятностью попадет под действие электрического тока, однако при этом будут ограничены либо его величина, либо время его протекания, либо оба этих параметра одновременно.

Применение принципа фазности

Интересно, что выражение «электрическая фаза» — это, даже как определение, применяется в трех случаях. Во-первых, как часть устройства, которая включается в общую систему цепей. Во-вторых, — жила, которая находится под напряжением. Этим состоянием она и отличается от второго провода, замкнутого на массу, являющегося заземленным и называемого нулевым. В-третьих, выражение имеет отношение непосредственно к переменному току.

Построенная на принципе фазности система работает так:

Магнит вертится в катушке и таким образом вырабатывается ток, который делается переменным. Подобная система используется и на электростанциях. Движение ее частей обеспечивается потоком воды или пара.
Для получения необходимого результата в устройстве устанавливают по три катушки, которые расположены под углом относительно друг друга. Параметры тока в них одинаковы, но на каждую замкнута своя цепь.
Такой трехфазный ток и идет в промышленные здания и жилые дома по системам ЛЭП.
На входе любой объект запитывается по принципу катушки. Одна жила сразу заземляется, вторая разводится по розеткам. В них также предусматривается заземление.
Оно делается для безопасности объектов для людей

Каким бы ни был надежным ток, обращаться с ним необходимо осторожно. Системы заземления снижают риски токопоражения.

В каких случаях птицу на проводах ударит током

Когда птица просто садится на кабель под напряжением, то ее не убьет и даже не тряхнет при условии, что обе лапки находятся на одном и том же проводе.

Током может ударить птицу крупных размеров, таких как аиста, орла или прочих крупных особей. Птица во время полета или приземления на провода может соприкоснуться крыльями с разными потенциалами, в результате чего произойдет удар электрическим током и пернатое погибнет. Если соприкосновение происходит между проводами фазы или заземленной опорой, то смерть птицы неизбежна, так как происходит своего рода короткое замыкание.

При таком замыкании тело птицы подвергается удару электрическим током в несколько тысяч Ампер, от которого выжить практически невозможно.

Еще птицу может убить током, если во время приземления на провода у нее в клюве будет какой-то предмет, проводящий электричество (проволока, мокрый шнурок или влажная ветка). С напряжением в несколько тысяч Вольт даже слабое прохождение тока может убить птицу.

Также птичку может ударить электричеством, если воздух достаточно влажный, а напряжение в проводах очень высокое. Ионизированный влажный воздух способен проводить электрический ток, что может негативно сказаться на здоровье и жизни птички.

Что произойдет, если человек повиснет на проводах?

Люди, так же как и птицы могут прикасаться к проводу под напряжением, но в отличие от наших пернатых друзей, подлететь человек до кабеля не может. Для работы с проводами на высоте используется спецтехника.

Сегодня работу с высоковольтными проводами проводят специальные электромонтеры. Их прямой обязанностью является обслуживание линий электропередач на высоте. Работать в таких условиях можно, если используется специальное снаряжение и оборудование, обеспечивающее безопасность.

Работа с высоким электрическим напряжением очень опасна, именно поэтому каждое предприятие имеет определенные инструкции, обеспечивающие безопасные условия труда.

Человеческий организм состоит из семидесяти процентов воды, поэтому даже 0.1А тока может быть смертельным. Чтобы было более понятно, лампочка в 100 Ватт пропускает через себя ток 0.5 Ампер и достаточно буквально пол секунды для того, чтобы сбился ритм сердца, и оно остановилось.

Сегодня в интернете можно увидеть множество видеоматериала, в котором показывают, как парашютисты приземляются на высоковольтные линии передач. При правильном поведении в подвешенном состоянии, можно остаться живым и дождавшись отключения питания спуститься на землю.

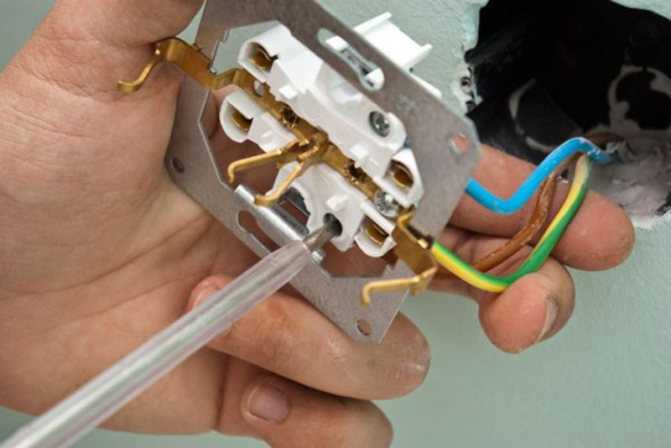

Очень часто в домашних условиях происходят ситуации, когда необходимо исправить проводку под напряжением. Если не иметь определенных знаний и опыта, то лучше доверить данные работы профессионалам, которые знают и могут выполнять даже соединение проводов под напряжением.

Если пропал свет, то проверить напряжение, можно специальным индикатором. Однако не стоит после такой проверки сразу же хвататься за оголенные провода, ведь возможно индикатор просто не работает, и тогда есть вероятность получить удар током. Для предотвращения такой неприятности можно проверить напряжение рукой, но только наружной частью ладони.

Если за провод под напряжением взяться ладонью, то под воздействием тока, рука сжимается и отцепиться от кабеля будет проблематично. Пользуясь наружной частью ладони, вы почувствуете воздействие напряжения на руку, но при этом можно оторвать руку, тем самым избежав больших неприятностей.

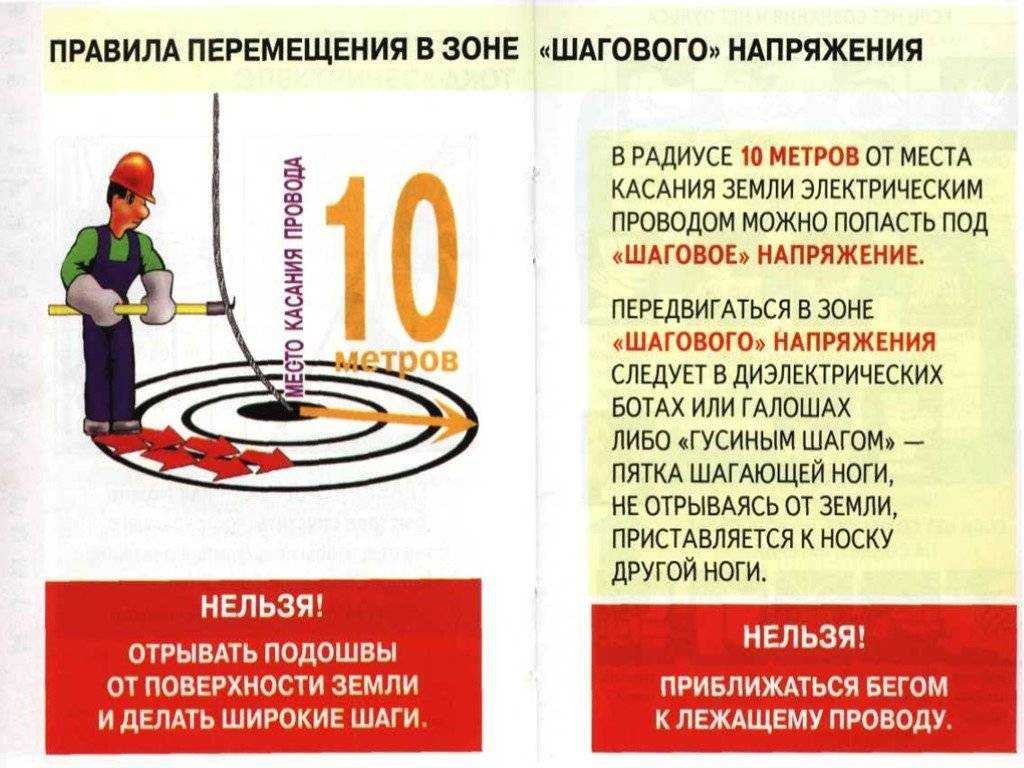

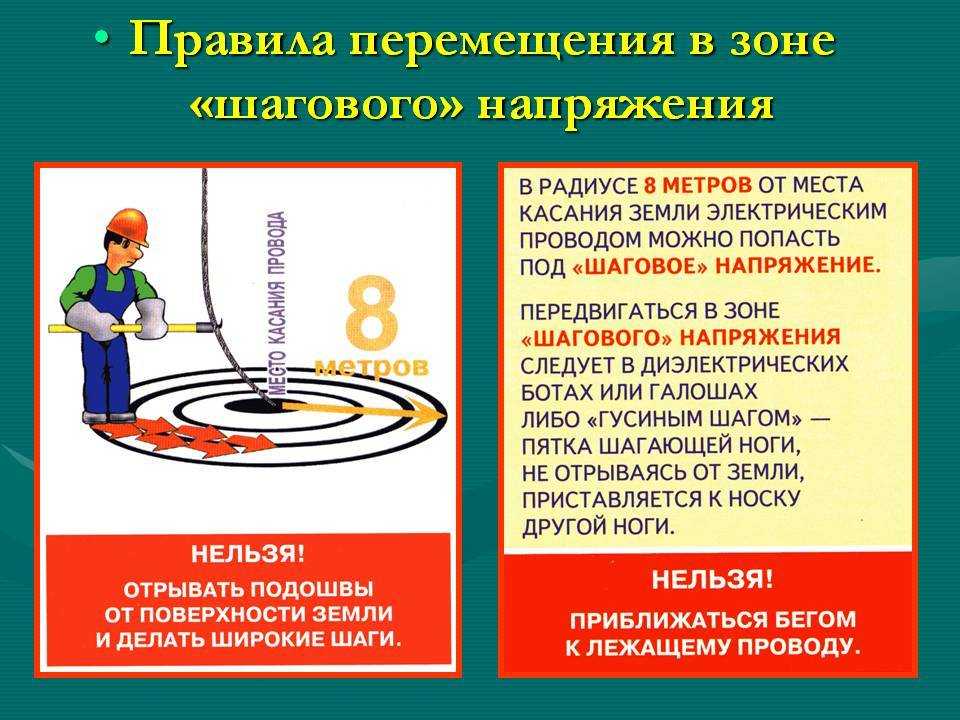

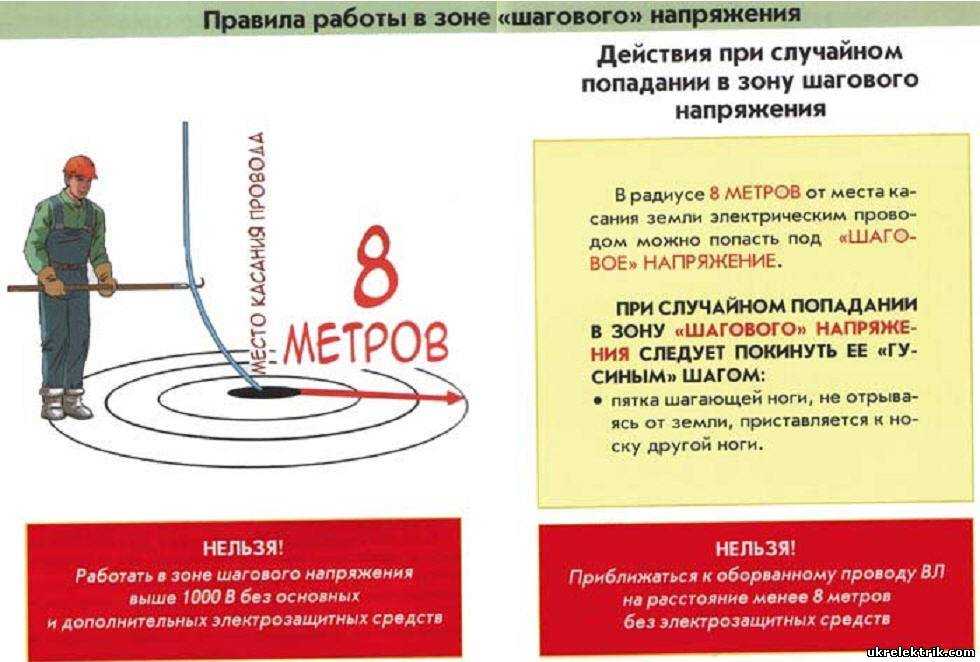

Правила перемещения в зоне шагового напряжения

Лучший способ не стать жертвой шагового напряжения – избегать опасности поражения. Для этого требуется быть предельно внимательным, особенно во влажную погоду и при ограниченной видимости. При пересечении линий электропередач в ветреную погоду требуется убедиться в отсутствии оторвавшихся проводов. Кроме кабелей, упавших на землю, опасность представляют источники, обмотанные вокруг столбов или деревьев. При обнаружение следует обойти провод за 10-15 метров. В случае, если кабель упал непосредственно возле человека, необходимо сохранять спокойствие и следовать следующему алгоритму:

Встать прямо на 2 ноги, максимально сведя пятки;
Определить ближайший путь от потенциального источника напряжения, минуя препятствия;
Аккуратно совершить поворот в нужное направление;
Передвигаться от источника максимально мелкими шагами;
После выхода из опасной зоны незамедлительно обратиться в МЧС для устранения опасности.

Наиболее эффективно при выходе из опасной зоны является передвижение гусиными шагами. Это значит, что передняя пятка практически касается носка задней ноги, нога при шаге переставляется на длину ступни. Таким образом сохраняется минимальное расстояние между ступнями, которого не хватает для возникновения опасного напряжения.

Такой способ движения отнимает много сил, однако является наиболее безопасным. Движение необходимо производить максимально быстро, но без спешки и паники (по статистике во время любых ЧП именно паника является причиной 80% несчастных случаев). Бежать или пытаться выпрыгивать из опасной зоны категорически запрещается.

При выходе можно постепенно увеличивать интервал шага на несколько сантиметров, однако делать это рекомендуется при удалении на 5-7 метров от источника опасности. Признаками шагового напряжения является покалывание в конечностях, при большем значение напряжения – спазмы, резкая боль. В исключительных случаях возможен паралич ног. Спазм конечностей особо опасен, так как вызывает непроизвольное сокращение мышц и может привести к падению (после чего покинуть опасную область самостоятельно практически невозможно).

Еще одним действенным, но запрещенным по технике безопасности способом безопасного выхода зоны являются прыжки на одной ноге. Соприкосновение с землей только одной конечностью в этом случае полностью безопасно, но при падении на вторую ногу или руку существует риск опасного для жизни поражения.

Когда электрическая изоляция нужна обязательно

Итак, в наших домах и офисах используются трехфазные системы электроснабжения с заземленной нейтралью, из-за чего даже случайное касание фазного проводника может стать причиной поражения электрическим током. Однако как бы человек ни старался, ему все равно приходится касаться элементов работающих электроустановок. В этом случае электрические цепи, к которым может прикоснуться пользователь, дополнительно изолируют от питающей сети (а фактически – от земли). Практически всегда изоляция обеспечивается с помощью индуктивных элементов – трансформаторов или дросселей, являющимися одними из немногих приборов, позволяющих передавать электрическую энергию между участками схемы без электрического контакта между ними (в этих приборах энергия передается через магнитное поле).

Такую функцию называют гальванической развязкой – электрическое разделение участков электрической схемы с возможностью обмена энергией или информацией между ними. Гальваническая развязка реализуется в большинстве выпрямительных устройств, в том числе и в блоках питания компьютеров, мониторов, телевизоров и другой телекоммуникационной или информационной техники. При наличии гальванической развязки, когда человек касается частей электрической схемы на изолированной стороне (Рисунок 7), через него протекает ток, равный:

(9)

где R_ИЗОЛ = 1 МОм – сопротивление изоляции элемента, обеспечивающего гальваническую развязку.


Рисунок 7.	Изолированная система питания, образуемая зарядным устройством смартфона.

Как видно из формулы (9), ток, протекающий через тело человека, находится ниже порога чувствительности, поэтому мы ничего не чувствуем, когда дотрагиваемся до приборов, работающих от сети, например, беря в руки смартфон, находящийся на зарядке. Но если изоляция трансформатора или дросселя будет повреждена (R_ИЗОЛ ≈ 0 Ом), при прикосновении к поврежденному прибору через человека пройдет ток величиной:

(10)

И снова жизнь человека подвергается угрозе

Причем обратите внимание, что человеку совершенно необязательно преднамеренно касаться токоведущих частей. Например, известно несколько случаев, когда люди получили смертельную электротравму при прослушивании музыки с помощью проводных наушников, подключенных к смартфону, находящемуся на зарядке (Рисунок []

Конечно, наушники обычно изготавливают из диэлектрических материалов, которые, теоретически, тоже должны обеспечивать дополнительную изоляцию. Однако электрическая прочность наушников не нормируется, поэтому выдержат ли они появление фазного напряжения между головой и динамиком при пробое изоляции в зарядном устройстве, неизвестно. А статистика трагических случаев, прокатившихся по всему миру, показывает, что это бывает далеко не всегда.


Рисунок 8.	Путь протекания электрического тока при повреждении изоляции трансформатора зарядного устройства.

Действие

Для того, чтобы предупредить вредное воздействие шагового напряжения, необходимо провести расчет. Он поможет вычислить размер диапазон и его силу.

Фото — Расчет шагового напряжения

Каждый параметр отвечает за определенный показатель, важный при вычислении радиуса. На данной схеме:

I_З – ток короткого замыкания, измеряется в Амперах;
ρ – удельное сопротивление грунта, Ом*м;
a – расчетная длина шага, м
x – расстояние от места повреждения, измеряется в метрах.

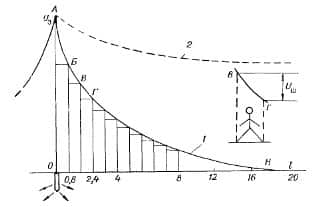

Исходя из графика может быть рассчитана зона шагового напряжения и непосредственно его размер:

U_Ш = (I₃ * ρ * a) / 2 π x (x + a). Измеряется в вольтах.

Конечно, точно определить шаговое предельное напряжение и его радиус очень сложно, т. к. нужно рассчитать примерное сопротивление разных слоев почвы и вывести средний показатель, умноженный на определенный коэффициент. Но такая формула поможет провести прикидочные расчеты и вычислить напряжение, диапазон и прочие параметры.

Благодаря этому расчету можно определить не только пошаговое напряжение, но и шаг сетки, что поможет минимизировать вероятность летального исхода. Считается, что воздействие будет минимальным, если сокращать шаги, но это зависит от частоты полос напряжения. Например, есть схема кривой, которая поможет рассчитать размер шага при аварии.

Фото — Кривая расчета ширины шага

Для того чтобы получить такой график на местности, необходимо измерить вольтаж на разных расстояниях от провода, а после свести данные в одну схему

Обратите внимание на отрезок ОН, на чертеже указано, что его можно разбить на несколько участков, которые по размеру будут соответствовать среднему шагу человека. В таком случае, Вы сможете вывести рабочего из зоны опасности

Если просчитать места образования опасных линий, то при шагах ступни будут находиться в участках разности потенциалов. Также график наглядно демонстрирует, что чем ближе объект (см. человек), находится к эпицентру аварии (оборванному проводу), тем меньшими становятся отрезки и выше напряжение.

Учитывая это, формула будет иметь такой вид:

Uш = Uв — Uг = Uз*B

В данном случае, коэффициент напряжения между человеческими ступнями, также именуемый как коэффициент напряжения шага равняется 1 (по умолчанию). Этот показатель зависит от расстояния до аварии. Например, чем ближе источник напряжения – тем выше коэффициент между ступнями.

На графике 2 демонстрируется, как именно изменяются данные при движении тела в зоне опасности. Особенно высоко влияние тока в грозу или на мокром асфальте. В подобных случаях без специальной экипировки запрещается приближаться к эпицентру ближе, чем на десять метров.

При этом нужно учитывать сторонние факторы, влияющие на проводимость человеческого тела и сопротивление между ступнями. Так, если рабочий в момент падения провода будет в мокрой одежде, обуви или просто вспотеет, то для смертельного удара будет достаточно даже нескольких десятков Вольт, в отличие от значащихся в технике безопасности 220.

Со временем может произойти самостоятельное выравнивание электрического тока, если будет отключен источник. В такой случае, вся энергия просто уйдет в землю, не требуя дополнительных процессов.

Видео: расчет шагового напряжения

https://youtube.com/watch?v=mdcSk6e-9Qo

Значения шагового напряжения

Из физических предпосылок возникновения такого эффекта становится понятным, что величина шагового напряжения зависит от величины удаления от заземлителя или упавшего провода, расстояния между ступнями ног.

При этом можно выделить следующие основные значения:

Максимальное — возникает в случаях, когда одна ступня находится на проводе или на грунте над заземлителем, а вторая на расстоянии 80–100 см. Это объясняется крутизной падения кривой графика зависимости потенциала от расстояния до точки заземления. Именно на этом участке разница потенциалов будет максимальной.
Минимальное значение возможно только при значительном удалении от точки контакта провода с землёй. В этой зоне уже не наблюдается рассеивание электрического тока, поэтому разница потенциалов не возникает при любой величине шага.
Нулевое значение характерно для тех ситуаций, когда ступни ног находятся на точках, для которых характерны одинаковые потенциалы. Такое становится возможным, если стать на элементы группового заземлителя или держать ступни практически вплотную.

Именно на этих данных и обоснованы правила выхода из зоны шагового напряжения, возникающей при аварийной ситуации. Практика показала, что придерживаться этих рекомендаций следует до тех пор, пока расстояния до центра зоне не превысит значение 20 м.

В чем заключается опасность

Представьте ситуацию: на земле лежит оборванный провод и как может показаться на первый взгляд не представляет никаких признаков угрозы, а ведь он может быть под напряжением.

Напомню, земля — хороший проводник электричества. Когда человек оказывается в непосредственной близости с проводом, он незаметно попадает под действие шагового напряжения. Опасность заключается в том, что между ног образуется разность потенциалов.

Попадая под воздействие электрического тока, человек пытается сделать шире шаг, а в этот момент разница потенциалов становится выше. В итоге непроизвольные судорожные сокращения мышц приводят к падению человека на землю.

При падении происходит увеличение расстояния между точками касания земли, что в свою очередь представляет повышенною опасность.

Когда мы говорим про оборванный провод, касающийся земли своим оголенным концом, то и не задумываемся какую опасность он может представлять. Чем выше напряжение поврежденной линии, тем более опасна зона действия этого напряжения.

Целые воздушные линии или кабельные системы не представляют опасности, но при аварийной ситуации природного или технического характера они представляют большую угрозу.

Например попадание молнии в молниеотвод, опору электропередач или просто в дерево, вызывает растекание электрического тока через проводники на землю. В этом месте и образуется опасная зона шагового напряжения.

Правило выживания гласит:

В сырую погоду вообще старайтесь не приближаться к открытым (неизолированным) электроприборам и технике. Помните, если одной ногой стоять на заземлителе, а второй на расстоянии шага от него, то к добру это не приведет. И учитывайте, что среднестатистическая длина шага мужчины, равна 0,81 м.

Тело человека включается в электрическую цепь, как нагрузка, и происходит вредное воздействие электрического тока на организм. Но если обувь человека сделана из не проводящих ток материалов, например в резиновых сапогах – вероятность получения травмы меньше.

Риском в данной ситуации может стать наличие алкоголя в крови и наличие открытых ран на ногах. Потому что данный факт влияет на проводимость человека. А так как кожа является защитным диэлектриком, то нарушение кожного покрова снимает вашу защиту.

Помимо проводимости, риском может стать температура окружающей среды. Ведь чем она выше, тем более опасно находиться в зоне риска.

Во всех ранее перечисленных случаях представлена опасность шагового напряжения для жизни человека, животных и особенно детей. Поэтому ограничьте игру ваших детей вблизи электроустановок.
