Замена ТЭНа в стиральной машине Bosch своими руками.
Устройство ТЭНа.
Замена тэна в стиральной машине Bosch непростая операция и как ее сделать вы узнаете далее. Но в начале давайте узнаем как устроен ТЭН. ТЭН это – аббревиатура которая читается как, трубчатый электронагреватель. Тэн состоит из металлического корпуса изготовленного в виде трубки. В центре трубки есть токопроводящая нить из сплава обладающего высоким электрическим сопротивлением. Между нитью и корпусом находится теплопроводящий электро-изолятор.
Диагностика неисправности ТЭНа.
– стиральная машина при касании корпуса бьет током, вероятно ТЭН пробит и идет утечка на корпус.
– во время стирки примерно через 5мин., после включения, стиральная машина останавливается. Скорее всего нить в ТЭНе перегорела.
– в процессе стирки стекло люка дверцы стиральной машины остается холодным даже при выборе режима с нагревом.
– во время работы стиральной машины выбивает автомат в электро-щитке. Скорее всего ТЭН прогорел настолько, что при включении возникает короткое замыкание.
– стиральная машина показывает код ошибки связанный с поломкой ТЭНа.
– белье после стирки остается грязным. Вероятно нет нагрева и в холодной воде белье плохо очищается.
Проверка ТЭНа.
Проверка тестером Подсоедините к клеммам на ТЭНе щупы мультиметра установив его на измерение сопротивление, у исправного ТЭНа сопротивление скорее всего будет примерно 20-30 Ом.
Причины неполадок ТЭНа стиральной машины.
– основная причина поломки ТЭНа стиральной машины — это накипь, накапливаясь на ТЭНе она изменяет его теплоотдачу, и он скорее всего начинает нагревать сам себя перегреваясь и существенно уменьшая ресурс.
Сгоревший ТЭН
Подбор и приобретение нового ТЭНа.
Чтобы купить ТЭН для стиральной машины вы должны знать марку и модель вашей стиральной машины. Модель вы скорее всего найдете в гарантийном талоне или на специальной табличке на стиральной машине. Эта табличка вероятно может быть сзади, сбоку или под люком стиральной машины. Если вы по каким-то причинам не можете узнать марку и модель вам нужно в начале снять ТЭН и подъехать в магазин с ним, что бы вам подобрали по вашему образцу.
Замена ТЭНа в стиральной машине.
Перед началом ремонта, отключите от электросети стиральную машину, перекройте кран подачи воды на водопроводе, снимите все шланги.
Если ТЭН установлен сзади.
ТЭН расположен сзади Если ТЭН находится сзади, все очень просто, замена ТЭНа в стиральной машине делается следующим образом. Открутите винты крепления задней крышки снимите ее, и вы увидите внизу ТЭН.
ТЭН

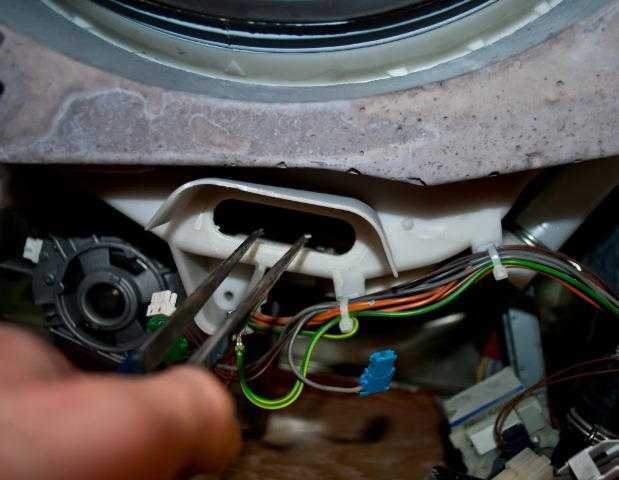

Перед тем как снять ТЭН сфотографируйте или подпишите провода на ТЭНе. Прежде всего снимите провода с клемм, открутите центральную гайку, вдавите шпильку во внутрь и достаньте ТЭН из гнезда. Далее, поставьте в гнездо новый ТЭН, придерживая его рукой затяните гайку на шпильке. Далее проверьте надежно ли ТЭН держится в гнезде, подсоедините провода. Установите заднюю крышку и подключите шланги и включите стиральную машину. В итоге запустите проверочный цикл стирки без белья.
Если ТЭН установлен спереди.
Если в вашей стиральной машине ТЭН установлен спереди.
Снимаем верхнюю крышку и дозатор
Прежде всего вам нужно снять верхнюю крышку открутив два крепежных винта. Достать лоток дозатора.

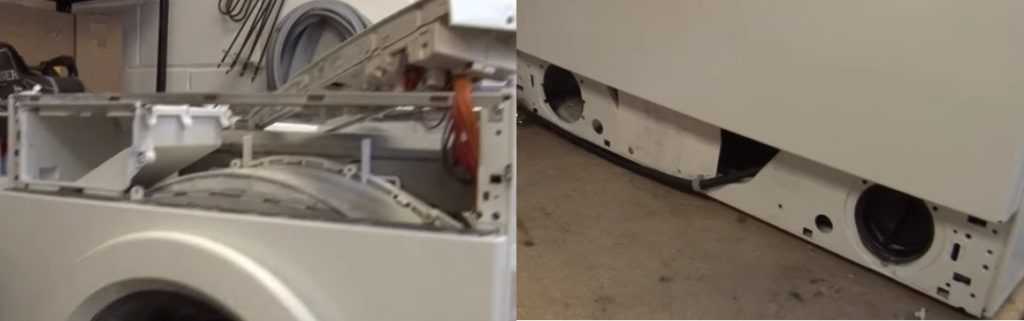

Снимаем переднюю панель и цоколь
Открутить винты крепления передней панели управления, отщелкнуть защелки и снять панель. Далее демонтируйте декоративный цоколь.
Снимаем переднюю стенку
Откройте люк стиральной машины, для того чтобы снять хомут крепления манжеты люка. Передняя стенка крепится винтами сверху и снизу, открутите их и снимите стенку, в результате вы увидите ТЭН. Меняйте его в соответствии с описанием, указанным выше, сборку делайте в обратном порядке.

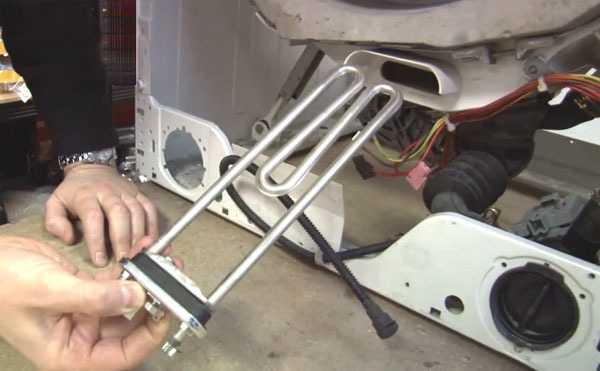

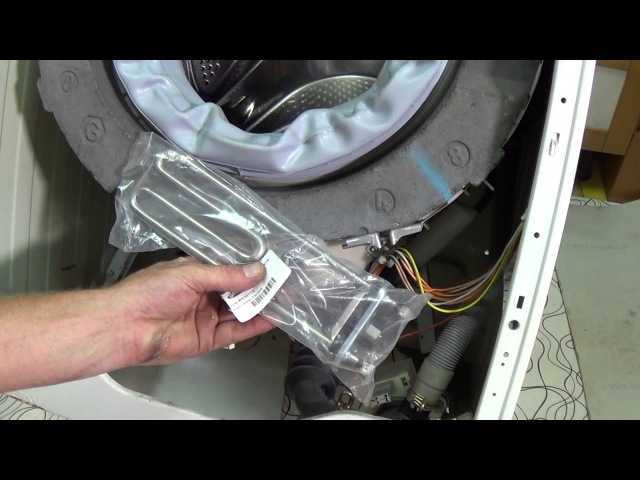

Установка новой детали
Чтобы заменить элемент нагрева в машинке Бош, потребуется все перечисленные выше действия произвести в обратном порядке. Ход работ выглядит так:
Вначале нужно убедиться, что заменяемые детали идентичны
Они должны полностью соответствовать по мощности и размеру.
Снять пальчиковый термодатчик со старого устройства, очистить его от накипи, если она накопилась, и поставить на новую деталь.
Устанавливая новый нагреватель, гайку крепления надежно фиксируют, но при этом важно не перестараться.
Проверить установленную деталь на предмет утечки воды при помощи включения программы трудно. Поэтому тест-драйв проводят, заполнив бак машинки 10 л воды.
Чтобы продлить срок службы нового тэна, нужно соблюдать ряд правил при использовании машинки. Не стоит часто и подолгу стирать вещи при высоких температурах. Лучше воспользоваться качественным средством для стирки, которое бережно очистит белье даже при небольшом нагреве воды.
Важно следить за качеством и жесткостью воды и порошков, потому что они становятся частой причиной, почему ломается нагреватель. Если есть необходимость установки фильтра для смягчения жидкости, надо это сделать
Периодически нужно проводить очистку фильтра насоса, чтобы удалять скопившиеся отложения. Эта мера позволит продлить срок службы не только тэна, но и других приборов машинки, а также предотвратит появление неприятного запаха на одежде после стирки.
- Как устранить ошибку F18 в стиральной машине Bosch Maxx 5
- Ошибка F23 в стиральной машине Bosch
- Стиральная машина Bosch не сливает воду
- Ошибка F17 в стиральной машине Bosch
Если ТЭН установлен сзади.
ТЭН расположен сзади
Если ТЭН находится сзади, все очень просто, замена ТЭНа в стиральной машине делается следующим образом. Открутите винты крепления задней крышки снимите ее, и вы увидите внизу ТЭН.
ТЭН
Перед тем как снять ТЭН сфотографируйте или подпишите провода на ТЭНе. Прежде всего снимите провода с клемм, открутите центральную гайку, вдавите шпильку во внутрь и достаньте ТЭН из гнезда. Далее, поставьте в гнездо новый ТЭН, придерживая его рукой затяните гайку на шпильке. Далее проверьте надежно ли ТЭН держится в гнезде, подсоедините провода. Установите заднюю крышку и подключите шланги и включите стиральную машину. В итоге запустите проверочный цикл стирки без белья.
Если ТЭН установлен спереди.
Если в вашей стиральной машине ТЭН установлен спереди.
Снимаем верхнюю крышку и дозатор
Прежде всего вам нужно снять верхнюю крышку открутив два крепежных винта. Достать лоток дозатора.
Снимаем переднюю панель и цоколь
Открутить винты крепления передней панели управления, отщелкнуть защелки и снять панель. Далее демонтируйте декоративный цоколь.
Снимаем переднюю стенку
Откройте люк стиральной машины, для того чтобы снять хомут крепления манжеты люка. Передняя стенка крепится винтами сверху и снизу, открутите их и снимите стенку, в результате вы увидите ТЭН. Меняйте его в соответствии с описанием, указанным выше, сборку делайте в обратном порядке.
Разборка стиральной машины
Для того чтобы поменять ТЭН своими руками, надо быть готовым к целому ряду операций, не имеющих к самому этому узлу никакого отношения, так как доступ к нему довольно затруднен:
отключить стиральную машину от электросети, канализации и водопровода;
выдвинуть агрегат таким образом, чтобы он стал максимально доступен;
с помощью отвертки, снять верхнюю крышку стиральной машины;
вынуть контейнер для порошка, для этого его нужно выдвинуть и нажать специальный рычаг;
выкрутить два шурупа, которые были скрыты контейнером;
снять панель управления, следя за состоянием подключенных к ней проводов, панель положить на корпус машины сверху;
снять переднюю панель, у некоторых моделей стиральных машин Bosch придется снять пластиковую декоративную панель, скрывающую пробку сливного фильтра, – монтажные шурупы располагаются под ней;
снять хомут манжеты загрузочного люка, осторожно поддев его плоской отверткой, манжету поместить в барабан;
открутить монтажные винты дверцы загрузочного люка;
отсоединить провода, идущие к блокирующему замку;
панель и дверцу отставить в сторону.
Можно приступать к демонтажу ТЭНа.
Причины поломки ТЭНа
Если стирать только холодной водой, то ни сам ТЕН, ни его ремонт не понадобились бы. Этот элемент подогревает воду до нужной температуры — ее устанавливает программа или выбирает сам пользователь. Без горячей стирки не удастся качественно отстирать вещи. Из-за особенностей материала, конструкции и условий эксплуатации нагреватель имеет ограниченный срок службы, в среднем 3–5 лет. Ремонт нагревательного элемента в стиральной машинке может понадобиться из-за:
- Естественного износа. Элемент, нагреваясь и остывая, работает в экстремальных условиях, сокращающих время его работоспособности.
- Влияния некачественной воды. Чем жестче вода, чем больше в ней растворенных солей, тем интенсивнее образуется во время нагрева накипь. Элемент, покрытый слоем осадка, с трудом отдает тепло. По мере увеличения слоя проблема нарастает, в итоге нагреватель перегорает.
- Перепадов напряжения. Скачки напряжения могут спровоцировать короткое замыкание. В результате КЗ обрывается цепь нагревателя и происходит пробой на корпус.
- Сгорания симистора — он находится в электронном модуле. Задача симистора — управлять работой ТЕНа, и если он сломается, то не будет сигнала о работе.
Чтобы продлить срок службы элемента, ответственного за подогрев воды, рекомендуется:
- Применять при стирке специальные средства для смягчения жесткой воды.
- Ставить на входе в СМА фильтр.
Ход работы
Перед тем, как снять ТЭН со стиральной машины Бош, нужно снять переднюю панель:
- Отключите машину от сети.
- Снимите верхнюю крышку, выкрутив сзади два винта.
- Убрав панель в сторону, вытащите лоток-дозатор. Для этого нажмите на защелку в центре.
- За лотком находятся три болта, которые нужно выкрутить.
- Выкрутите дополнительный болт с другой стороны панели управления и уберите ее вверх.
- Винты с панели отложите в сторону.
- Отсоедините нижнюю панель. Можно использовать плоскую отвертку, если панель крепится на защелках.
- Откройте загрузочный люк, снимите хомут, отогнув уплотнительную манжету.
- Манжету заправьте внутрь барабана.
- Открутите последние винты, удерживающие дверь. Не забудьте про болты блокировки дверцы.
Отставьте переднюю панель в сторону.

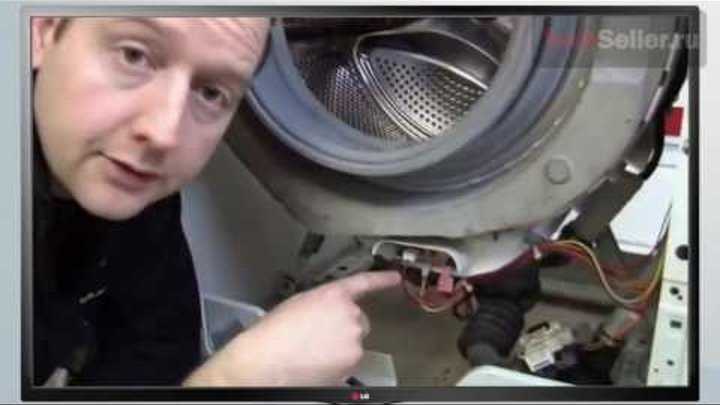

Теперь вы получили доступ к элементу. Разберем, как поменять ТЭН в стиральной машине Бош:
- нагреватель располагается в основании барабана;
- сфотографируйте расположение проводов, чтобы потом правильно их подключить;
- разожмите разъемы, уберите провода от элемента;
- открутите гайку центрального болта, но не до конца.
- продавите болт внутрь, чтобы отжать прокладку;
- поддевая края плоской отверткой, достаньте ТЭН.
Теперь вытащите термистор из старого нагревателя и установите на новый. Смажьте уплотнитель элемента моющим средством, это облегчит установку в СМ. Зачистите посадочное место от загрязнений и накипи, установите ТЭН на место, подсоединив все провода.
Наши рекомендации помогут вам самостоятельно выполнить работу, если вы будете последовательны в своих действиях.
Не забывайте о технике безопасности. Вам поможет просмотр видео по теме:
Причины поломки тэна
Тэн несёт функцию нагрева воды и при плохой теплоотдаче или перегреве подвергается поломке.
Плохая теплоотдача нагревателя возникает:
- Из-за возникшей накипи на его корпусе, при этом он сильно перегревается и со временем выходит из строя. При перегреве могут образоваться микротрещины в корпусе нагревателя, в которые будет попадать вода, вызывающая тем самым пробой электричества на корпус вашей машины. По этой причине новый тэн на стиральную машину Bosch устанавливают чаще всего;
- Неправильного подключения стиральной машины к канализации. Неправильное подключение к канализационной системе может повлечь к самопроизвольной утечке воды из бака. В этом случае подогретая вода уходит из прибора, а холодная дополняет должный уровень. Вот и происходит лишнее время работы нагревателя и его износ;
- Частых длительных стирках на больших температурах. Для нагрева воды до больших температур тэну необходимо большое время, при этом его ресурс укорачивается;
- Или выхода из строя других деталей стиральной машины, повлекших включение тэна без воды в баке. При поломках некоторых деталей, отвечающих за наполнение бака водой и поддержания должного уровня в нём, нагреватель может оказаться включенным без воды. В результате он быстро перегревается и сгорает.
Замена тэна стиральных машин Bosch Maxx
Замена ТЭНа стиральной машины Bosch Maxx может стать необходимостью по разным причинам. Во-первых это естественный износ в процессе эксплуатации, проявляющийся с увеличением количества стирок, во-вторых — появление накипи или известкового налета из-за использования жесткой воды. Вообще, срок службы нагревательного элемента зависит от условий эксплуатации стиральной машины.
Срок службы ТЭНа
Производителем рекомендована замена ТЭН стиральных машин Bosch Maxx 5 в среднем через 5 лет, при среднем количестве стирок — 2-3 раза в неделю. Конечно, если Вы стираете значительно чаще и при более высоких температурах, то срок службы нагревательного элемента сокращается, если стрику производите реже, то и срок годности, соответственно, увеличивается. Эти же принципы эксплуатации относятся и к машинам серии Bosch Maxx 4.
Несоблюдение своевременной замены ТЭНов Bosch Maxx 4 (Bosch Maxx 5) может со временем привести к выходу из строя всего электронного блока или аппарата управления, совмещенного с электроникой. В этом случае затраты на ремонт стиральной машины существенно увеличатся, т.к. ремонтировать или, в крайнем случае, менять придется не только ТЭН, но и более дорогостоящие элементы.
Как диагностировать
Проверить причину неисправности нагревательного элемента (ТЭНа) для машин серии Bosch Maxx 5 можно с помощью электронной диагностики (см. инструкцию к Вашей стиральной машине). Для стиральных машин серии Bosch Maxx 5 экран выдаст следующие коды ошибок: F19, F20.
Убедиться в поломке нагревательного элемента (ТЭНа) стиральных машин серии Bosch Maxx 4 можно также при помощи диагностики (см. инструкцию к Вашей стиральной машине). При выходе из строя ТЭНа, машина выдаст Вам вот одну из картинок:
| Неисправность нагрева | Нагрев воды не соответствует программе |
Ремонт нагревательных элементов (ТЭНов) стиральных машин Bosch Maxx 4, 5 производится при вызове сервисного мастера на дом. Устранять данную поломку самостоятельно не рекомендуется, это связано не только со сложностью демонтажа передней панели и крышки, но и может привести к дальнейшему появлению новых неисправностей в электронике.
Одним из способов предотвращения преждевременной поломки ТЭНов может быть установка УЗО (устройства защитного отключения), которое сработает при утечке тока, а также оповестит Вас о том, какая деталь подлежит замене. Это устройство не может защитить от износа нагревательных элементов, но позволит отследить время его плановой замены, что может произойти позже истечения рекомендованного срока замены.
Бывают случаи, когда с установкой защитного отключения ТЭНы стиральных машин серии Bosch Maxx 4, 5 служили около 10 лет. Берегите Вашу стиральную машину и вовремя обращайтесь в сервисный центр не только для устранения неполадок, но и для их своевременного предупреждения.
Чтобы уточнить стоимость ремонта — позвоните по телефону: в Москве и Подмосковье — 8 (495) 782-78-63, в Санкт-Петербурге — 8 (812) 982-59-81, или можете заказать обратный звонок.
Коды ошибок
| Код ошибки | Неисправность | Причины и способы устранения |
| F01 | Не закрыта дверца люка | Убедиться в плотном прилегании дверцы и наличии характерного щелчка при закрытии. Возможно, вышло из строя устройство блокировки или датчик закрытия. Узел дверцы можно заменить целиком или разобрать и заменить необходимое: петлю, язычок-фиксатор и т.д. |
| F02 | Вода не поступает внутрь | Проверить:
— подачу холодной воды от стояка; — входной фильтр на предмет засора; — исправность впускного клапана. |
| F03 | Машина не сливает воду | Слить воду в ручном режиме.
Проверить: — фильтр, сливной шланг на предмет засора; — исправность сливного насоса. В худшем случае – неполадка платы управления. |
| F04 | Утечка воды в системе | Проверить подключение всех шлангов и соединений внутри машины на герметичность. |
| F16 | Не закрыта дверца люка | Аналогично ошибке F01. |
| F17 | Превышено время залива воды | Аналогично ошибке F02. |
| F18 | Превышено время слива воды | Аналогично ошибке F03. |
| F19 | Превышено время нагрева воды | Проверить целостность цепи ТЭНа. Очистить ТЭН от накипи. Убедиться в соответствии мощности ТЭНа техническим требованиям машинки, если он был только что установлен. |
| F20 | Неожиданный нагрев | Возможно вышел из строя датчик температуры или реле ТЭНа. Сломанный элемент подлежит замене.
В худшем случае неисправна плата управления. |
| F21 | Приводной мотор не вращает барабан | Следует снять заднюю крышку и проверить состояние приводного ремня, его посадку на валы барабана и генератора.
Далее необходимо ремонтировать мотор. При необходимости — менять. Не крутить барабан машинка также может из-за неисправности платы управления. |
| F22 | Ошибка датчика температуры | Поломка или короткое замыкание контактов датчика. Следует прозвонить электрическую цепь. |
| F23 | Активизация защиты от протечек | Аналогично ошибке F04. |
| F25 | Ошибка датчика мутности | Проверить:
— датчик на наличие известкового налета; — выпускную систему на предмет засора; — сливную помпу. Также возможно поступление слишком грязной воды из стояка. |
| F26 | Ошибка датчика давления | Возможен выход из строя датчика, электромагнитного клапана, разгерметизация системы. |
| F27 | Ошибка датчика давления | Аналогично ошибке F26. |
| F28 | Ошибка датчика потока (значение вне допустимых границ) | Проверить:
— поступление воды в систему и ее давление; — исправность электромагнитного клапана. Возможно, вышел из строя сам сенсор. |
| F29 | Вода не идет через датчик потока | Проверить:
— правильность подключения машинки; — поступление воды в систему; — исправность электромагнитного клапана; Возможно, вышел из строя сам сенсор. |
| F31 | Уровень воды превысил допустимый максимум | Исключить неправильное подключение машины.
Сломан клапан забора или сливная помпа. Неисправен датчик давления. Проверить шланг слива на перегибы. |
| F34 | Дверца люка не заблокирована | Проверить:
— прилегание дверцы; — механизм блокировки; — электрическую цепь датчика блокировки. |
| F36 | Блокиратор дверцы неисправен | Проверить проводку, при необходимости заменить устройство блокировки. |
| F37 | Неисправен датчик температуры | Аналогично ошибке F22. |
| F38 | Короткое замыкание датчика температуры | Проверить электрическую цепь датчик-плата. Заменить датчик. |
| F40 | Ошибка в сети электропитания | Причиной могут быть всевозможные проблемы в сети питания: низкое напряжение, скачок напряжения, и т.д. Следует попробовать подключиться к другой питающей линии (например, через удлинитель). Вызвать электрика. |
| F42 | Превышен максимум оборотов двигателя | Вышел из строя двигатель или датчик оборотов.
Проблемы с напряжением сети. Сбой управляющей платы. |
| F43 | Блокировка двигателя | Исключить механическую блокировку барабана или приводного ремня посторонними предметами.
Вышел из строя подшипник барабана. Чрезмерная загрузка бака. |
| F44 | Отсутствует задний ход двигателя | Сломано реле реверса.
Барабан перегружен. Сбой платы управления. |
| F59 | Ошибка датчика положения барабана | Поломка датчика. Неровное положение аппарата на полу. Перегруз барабана. |
| F60 | Ошибка датчика потока | Аналогично ошибкам F28, F29. |
| F61 | Ошибка датчика блокировки | Аналогично F36, F01. |
| F63
или |
Включение функциональной защиты | Ошибка программного обеспечения.
Ошибка центрального процессора. Замена платы управления или перепрограммирование ПО. |
| F67 | Ошибка контроллера | Замена или перепрограммирование узла. |
| E02 | Поломка двигателя | Замена агрегата полностью. Ремонт возможен, если причина в износе графитовых щеток двигателя или подшипника ротора. |
| E67 | Ошибка блока управления | Аналогично F67. |
Samsung
Стиральные машины Самсунг наиболее востребованы у отечественных покупателей, ведь благодаря производству бытовых изделий этой марки в нашей стране, удаётся максимально снизить стоимость.
Нагревательное изделие практически на всех моделях располагается в нижней части устройства, поэтому для его извлечения потребуется удалить крышки, закрывающие доступ к нагревателю. В автоматических устройствах для стирки марки Самсунг, с загрузкой белья до 5 кг, снятие нагревателя осуществляется в такой последовательности:
- Снять заднюю крышку открутив несколько шурупов удерживающих эту деталь.
- Отсоединить провода.
- Торцовым ключом открутить гайку, находящуюся между контактами.
- Аккуратными раскачивающими движениями извлечь элемент.
На некоторых моделях доступ к ТЭНу возможен только со стороны передней панели. Обычно к этой категории бытовых изделий относятся стиральные машины Самсунг с загрузкой белья более 5 кг. Если необходимо удалить нагреватель из такого устройства, то работы выполняются следующим образом:
- Снять верхнюю крышку. Для этого необходимо выкрутить отвёрткой 2 самореза, удерживающих эту деталь, и сдвинуть её в сторону передней панели.
- Удаляем контейнер-дозатор и выкручиваем все шурупы удерживающие переднюю крышку.
- Удаляем нижнюю фальш-панель.
- Откручиваем нижние болты удерживающие переднюю панель.
- Удаляем резиновую панель загрузочной дверцы.
- Откручиваем крепление дверцы и блокирующего механизма и снимаем их.
- Снимаем лицевую панель.
- С ТЭНа расположенного в нижней части удаляются провода.
- Откручиваем гайку, расположенную в центральной части.
- Лёгким ударом молотка продавливаем болт внутрь ёмкости.
- Поддев отвёрткой прокладку извлекаем деталь из бытового прибора.
На этом процедуру удаления этого изделия можно считать завершённой.
Правила разборки стиралки Bosch
При выполнении разбора нужно выполнять тот порядок действий, который соответствует типу загрузки прибора. Алгоритм будет отличаться, но не существенно.
С горизонтальной загрузкой
Пошаговый алгоритм разбора стиральной машины Бош с фронтальной загрузкой:
- Снять верхнюю крышку. Для этого необходимо выкрутить 2 болта, располагающиеся на задней стенке прибора. Крышку приподнимают вверх, после чего проталкивают вперед.
- Отвернуть крепежные винты, которые фиксируют панель управления, снять ее. Чтобы демонтировать модуль управления, нужно открыть защелки. Сначала две верхних и две нижних (по правой стороне панели), затем три центральных, а после одну нижнюю и одну верхнюю слева.
- Под крышкой располагается прессостат, его демонтируют.
- Снимают порошкоприемник. Для его извлечения нужно нажать на специальный язычок.
- Снимают переднюю панель корпуса: отворачивают верхний крепежный винт, освобождают хомут и выталкивают манжету, скручивают нижние винты. Фронтальная стенка снята.
- После демонтажа передней стенки, можно увидеть траверсы, их скручивают. Затем отсоединяют провода сетевого фильтра.
- Откручивают клапан подачи воды, который располагается на задней стенке.
- Освобождают крепежи бака, скручивают мотор и противовесы.
- Снимают ТЭН. Чаще всего он фиксируется одним болтом. Если ТЭН идет туго, его извлекают раскачивающими движениями.
- Отсоединяют температурный датчик.
- Снимают бак вместе с амортизаторами. Если требуется его разбор, то разъединяют клипсы, которые крепят две половины. Затем демонтируют шкив, выбивают сальник и подшипники.
- В последнюю очередь можно снять помпу. Ее отсоединяют от наливного шланга (от патрубка барабана она была отсоединена ранее, при его снятии), снимают крепежи и достают со дна корпуса.
После того, как все элементы стиральной машины будут разобраны, можно приступать к ремонту. Как снять верхнюю крышку, читайте здесь.
Как разобрать стиральную машину Бош, подскажет видео:
С вертикальной
Шаги по разбору стиральной машины Бош с вертикальной загрузкой существенно не отличаются. Изменяется только порядок их выполнения:
- сначала снимают панель управления, которая располагается на верхней крышке, а не на передней стенке — она крепится с помощью защелок;
- аккуратно отсоединяют провода, выкручивают винты, фиксирующие плату управления;
- отсоединяют наливной клапан, предварительно сняв с него шланг;
- следующим этапом становится снятие верхней и боковых панелей;
- затем отсоединяют хомут от барабана.
Дальнейшие действия осуществляются по плану, представленному для машинки с фронтальной загрузкой.
Как добраться до нагревателя?
Узнав, где находится ТЭН в машинках «Бош», многие пользователи отказываются от самостоятельного демонтажа и ремонта. Разборка СМА занимает много времени. Последовательность действий:
- Стиралка должна быть отключена от воды, канализации и электричества. Ее выдвигают на свободное пространство — чтобы было удобнее разбирать.
- Крестовой отверткой откручивайте шурупы, которые удерживают верхнюю крышку.
- Снимите крышку, а затем достаньте контейнер для порошка.
- За контейнером вы увидите два шурупа — их также нужно выкрутить. Теперь можно демонтировать панель управления. Делайте это предельно аккуратно, иначе можно оторвать проводки. Панель поместите сверху — на месте крышки.
- Теперь нужно убрать цокольную панель. Бывает, она прикреплена посредством защелок, тогда используйте отвертку плоского типа, чтобы аккуратно отстегнуть крышку.
- Открыв дверцу, отогните манжету и переходите к снятию хомута. Манжета заправляется вовнутрь.
- Осталось выкрутить винтовые соединения, на которых крепится дверца.
- Снимите замок блокировки, открутив 2 шурупа. Отсоедините проводки, идущие к замку.
Все, передняя панель может быть снята. Доступ к интересующему нас элементу получен, осталось узнать, как снять ТЭН и как его заменить.
Вычисляем сопротивление ТЭНа
Прежде, чем приступить к диагностике, важно определить, какое значение сопротивления будет нормальным. Сделать это очень просто
Воспользуемся формулой из школьного курса физики R=U²/P, где R – искомое сопротивление, U – напряжение (берем 220 В, таким образом, U² всегда будет равно 48400 В), а Р – мощность нагревателя (паспортное значение, берется из технических характеристик оборудования).
Для наглядности рассмотрим пример. Допустим, в руководстве к эксплуатации вашего агрегата написано, что мощность ТЭНа равна 2 кВт. Тогда R=U²/P=48400/2000=24,2 (Ом). Приблизительно такую цифру должен нам показать тестер.
Как увеличить срок службы тэна
Для того, чтобы нагреватель служил долго необходимо:
- Не злоупотреблять частыми длительными стирками на больших температурах. Новейшие стиральные средства обеспечивают большую эффективность удаления загрязнений и на малых температурах воды.
- Сильная и частая термическая обработка негативно и отражается на вещах;
- Следить за качеством используемой воды и моющих средств для стирок. При необходимости устанавливать фильтры, смягчающие её;
- Периодически производить профилактику для удаления возможных скопившихся отложений в приборе. Данная профилактика будет полезна и многим другим деталям и узлам вашего изделия. А скопления жира и накипи могут оставлять неприятный запах в вашей одежде.
Подготовка к демонтажу
Замена ТЭНа в СМ «Бош» — из категории не самых сложных задач. Ее можно решить самостоятельно. Что понадобится? Инструменты, технические навыки и терпение, так как разборка СМА — дело небыстрое и непростое. Перед тем как поменять ТЭН в стиральной машинке «Бош», запаситесь такими инструментами:
- отвертками — плоской и фигурной;
- ключом для биты;
- битой типа «торекс» — размер 10 мм;
- тестером — мерять сопротивление.
Купите заранее запчасть — на замену. Но берите только оригинальный нагреватель. Назовите консультанту модель вашей стиралки, и он подберет подходящий вариант.
Узнать точно, какой нагреватель нужен, вы также сможете после демонтажа детали — на ней есть маркировка, по которой вы и будете подыскивать оригинальную запчасть. Стоимость оригинальных запчастей довольно высока — около 1 500 рублей.
Где находится водонагреватель
Перед сменой элемента понадобится выяснить, где он установлен. Отодвиньте корпус на свободную площадку, разверните его и рассмотрите заднюю панель. Если крышка покрывает всю коробку, то скорее всего ТЭН находится сзади, под баком. Такая конструкция сильно упрощает доступ к водонагревателю и его последующую замену — достаточно только открутить заглушку.
Если крышка маленькая — она защищает проход к ремню стиралки, больше под ней ничего нет. Элемент установлен спереди или снизу. Для доступа к такой конструкции придется демонтировать переднюю панель — это сложно сделать самостоятельно и занимает больше времени.
