Нормативно-правовые ограничения
Коммунальные предприятия, обеспечивающие население электроэнергией, вправе вводить ограничения на максимальную суммарную мощность приборов в квартире. Достигаться это может установкой электросчетчиков с определенной пропускной способностью.
На прибор ставятся автоматические одноразовые или многоразовые предохранители, которые срабатывают при превышении порогового значения тока.
Электросчетчики советского типа массово заменяются на электронные. Они ещё более чувствительны к перегрузкам, из-за которых быстро выходят из строя.
Если убрать со счетчика пробки и подключить его к квартирной проводке напрямую, то он гарантировано сгорит при длительном нарушении режима работы. Большинство советских счетчиков, установленных в квартирах, выдерживают пиковую нагрузку в 25 А до 1 минуты.
После этого они сгорают, что чревато оплатой установки нового прибора и штрафом за нарушение правил эксплуатации.
Не выдержать высоких нагрузок способна и проводка в подъезде, перегорание которой может обесточить сразу несколько квартир. Поэтому при подключении квартиры к внутридомовой сети кабелем 2,5 мм не стоит рассчитывать, что более толстый внутриквартирный провод будет способен выдержать высокие нагрузки.
Особенно важно учитывать фактор нормативных ограничений на этапе планирования монтажа электрического отопления, теплых полов, инфракрасных саун и прочего энергоемкого оборудования. Предварительно нужно проконсультировать о возможностях электрооборудования, установленного перед квартирой, в соответствующих коммунальных службах
Как определить сечение провода по току
Учитывая, что современное бытовое оборудование достаточно емкое в плане потребления энергии, необходимо помнить: недостаточное сечение провода при большой силе тока, проходящего по нему, может вызвать перегрев кабеля. Следствия – разрыв цепи, который трудно обнаружить, и обесточивание части квартиры. Еще чаще в месте, где сечение особенно мало или идет скрутка проводов, возникает возгорание в результате перегрева.
В целом сила тока в сети определяется для однофазной сети по формуле
- Где P – суммарная мощность приборов-потребителей, в Ваттах;
- U – напряжение в проводке, 220 или 380 Вольт;
- КИ – коэффициент одновременности включения, обычно принимаю КИ=0,75;
- cos(φ) – переменная для бытового электрооборудования, принимается равной единице.
Для трехфазной электропроводки формула меняется:
Здесь не принимается во внимание коэффициент одновременности включения, вводится информация о наличии трех фаз
Пример расчета
В частном доме используется освещение светодиодными лампами, общая мощность всех осветительных приборов – до 1 кВт. Установлен электрический котел отопления с паспортной мощностью 12 кВт, два проточных водонагревателя мощностью 4 и 8 кВт, холодильник (1,2кВт), стирально-сушильная машина с максимальной мощностью 2 кВт, другое крупное и мелкое оборудование с пиковой мощностью 3 кВт. Проводка разделена на четыре линии – осветительная (общая), три силовые (для котла, водонагревателей, стиральной машины, холодильника и утюга), для группы обычных розеток. Сила тока в каждой из цепей будет определяться или по приведенной выше формуле.
- Для двух наиболее мощных силовых линий (по 12 кВт) рассчитываем силу тока
I= 12000/(√3×220×1)=31 А - Для третьей силовой линии 6,2 кВт
I= 6200/(√3×220×1)=16,2 А - Для розеток обычного типа
I= 3000/(√3×220×1)=7,8 А - Для освещения
I= 1000/(√3×220×1)=2,6

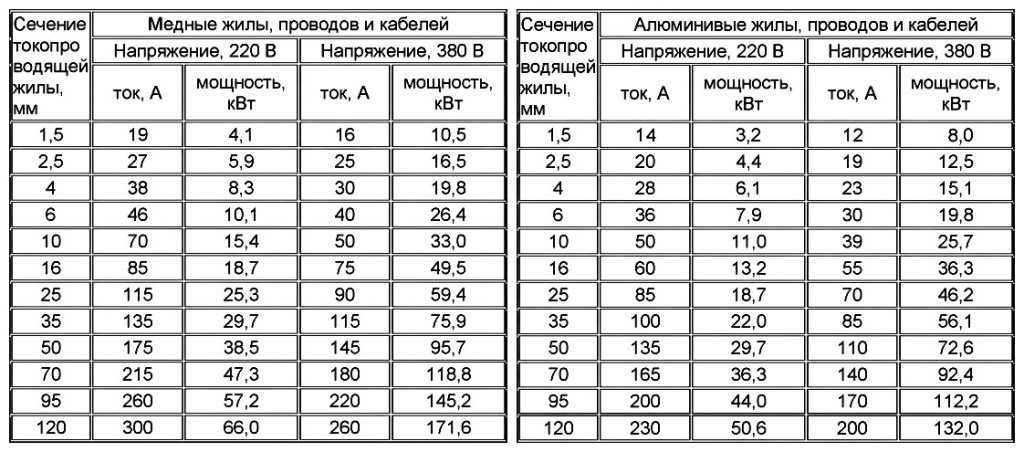

Из таблицы сечения медных и алюминиевых проводов ниже выбираем нормальный размер сечения медного провода по току, принимая ближайшее большее значение. Получаем для:
- первых двух силовых линий сечение 4 кв.мм, диаметр жилы 2,26 мм;
- третьей силовой – 1 кв.мм, 1,12 мм в диаметре;
- розеток и освещения – сечение 0,5 кв.мм и диаметр 0,8 мм.
Интересно: часто при расчете по силе тока используется правило «плюс 5 А», то есть к полученной путем вычислений цифре добавляется 5А и размер сечения выбирается по увеличенному току.
На практике для осветительной линии принимают провода с сечением 1,5 кв.мм, а для розеток – 2,5…4 кв.мм. Для наиболее «тяжелых» приборов типа электрокотла и нагревателей можно увеличить сечение до 6 кв.мм.
Увеличение сечения и диаметра жилы производится с уменьшением числа розеток. Так, если в одну розетку необходимо включить одновременно холодильник, чайник и утюг (с помощью тройника), лучше использовать проводку большего диаметра, чем при включении электроприборов в три разные розетки.
Интересно: для ускоренных вычислений можно определять сечение жилы как сила тока в линии, деленная на 10. Например, для силовой линии 1 при токе 31 А получаем 3,1 кв.мм, ближайшее большее из таблицы – 4 кв.мм, что вполне отвечает приведенным расчетам.

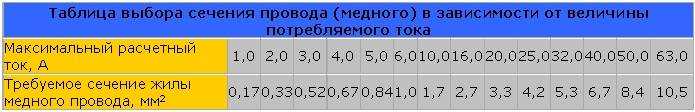

Подбираем сечение кабеля по токовой нагрузке с помощью нормативных таблиц ПУЭ
Выбираем сечение кабеля по току с помощью таблиц ПУЭ и ГОСТ.
По таблицам ПУЭ удобно подобрать оптимальное сечение проводов и кабелей по номинальной токовой нагрузке и прочим параметрам. Ошибки в выборе приводят как к повышенным финансовым затратам в лучшем случае, и повреждению электропроводки и приборов в худшем.
Значительный запас при расчетах также вреден, как и понижение площади поперечного сечения кабеля для экономии денег и в конечном итоге выборе неподходящего по мощности кабеля.

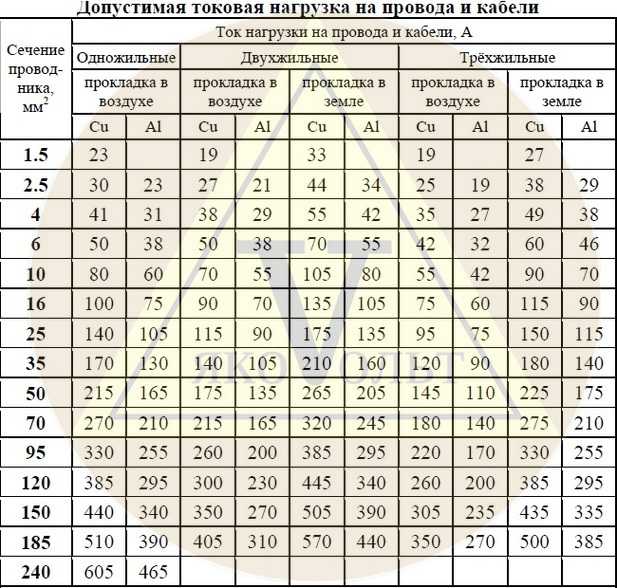

Ниже приводим все необходимые нормативные данные из ПУЭ на все случаи жизни. Используйте эти таблицы для подбора оптимального сечения провода при подключении бытовой техники.
таблица_1 ПУЭ
таблица_2 ПУЭ
таблица_3 ПУЭ
таблица_4 ПУЭ
таблица_5 ПУЭ
таблица_6 ПУЭ
таблица_7 ПУЭ
Для подборки кабеля при подключении электрооборудования и бытовой электротехники нужно учитывать его сечение. По простым формулам, с помощью измерительного инструмента и таблиц с этой задачей справится даже новичок.
Вся кабельно-проводниковая продукция сертифицирована и стандартизирована. Для России используются нормативные таблицы ПУЭ, в которых отображена вся необходимая информация для правильного выбора сечения провода.
Чтобы ориентироваться в цифрах и данных, достаточно знать напряжение и текущую токовую нагрузку сети.
Выбор сечения кабеля по мощности
Кабель характеризуется мощностью, которую он способен выдержать в ходе эксплуатации приборов. Если она превышает расчетное значение токопроводящей жилы, рано или поздно случится авария.
Чтобы рассчитать сечение кабеля по мощности, нужно выяснить суммарную мощность всех приборов с учетом понижающего коэффициента 0,8. То есть, формула будет иметь вид:
Pобщ.=(P1+P2+…+Pn)*0,8
Понижающей коэффициент предполагает, что не вся техника в доме будет одномоментно потреблять электроэнергию. Получившийся расчет сечения кабеля по мощности сравнивается с данными в таблице – это и будет подходящее сечение.
Формула расчета сечения кабеля по мощности
Позволяет подобрать сечение по потребляемой мощности и напряжению.
Для однофазных электрических сетей (220 В): I = (P × K и ) / (U × cos(φ) )
где:
- cos(φ) — для бытовых приборов, равняется 1
- U — фазовое напряжение, может колебаться в пределах от 210 V до 240 V
- I — сила тока
- P — суммарная мощность всех электрических приборов
- K и — коэффициент одновременности, для расчетов принимается значение 0,75
Для 380 в трехфазных сетях: I = P / (√3 × U × cos(φ))
Где:
- Cos φ — угол сдвига фаз
- P — сумма мощности всех электроприборов
- I — сила тока, по которой выбирается площадь сечения провода
- U — фазное напряжение, 220V
Как рассчитать по току
В представленных выше таблицах приведены показатели соотношения сечение – ток, в зависимости от его мощности и силы. Сила тока, проходящего по проводнику, не является постоянной величиной, и может изменяться в зависимости от следующих показателей:
- Длина провода.
- Размера сечения.
- Показатель удельного сопротивления материала, из которого он сделан.
- Температура проводника. С нагревом проводки сила тока падает.
В таблицах ниже приведены соотношения «сила тока – сечение провода» для различных вариантов прокладки. Основные цифры отдельно указаны для медных и алюминиевых проводов.
| Сечение провода (кв. мм) | Показатель силы тока для алюминиевых проводов | ||||
| Открыто проложенных | Проложенных в защитной трубе | ||||
| Два одножильных | Три одножильных | Четыре одножильных | Один двухжильный | ||
| 2 | 21 | 19 | 18 | 15 | 17 |
| 2,5 | 24 | 20 | 19 | 19 | 16 |
| 3 | 27 | 24 | 22 | 21 | 22 |
| 4 | 32 | 28 | 28 | 23 | 25 |
| 5 | 36 | 32 | 30 | 27 | 28 |
| 6 | 39 | 36 | 32 | 30 | 31 |
| 8 | 46 | 43 | 40 | 37 | 38 |
| 10 | 60 | 50 | 47 | 39 | 42 |
| 16 | 75 | 60 | 60 | 55 | 60 |
| 25 | 105 | 85 | 80 | 70 | 75 |
| 35 | 130 | 100 | 95 | 85 | 95 |
| 50 | 165 | 140 | 130 | 120 | 125 |
| 70 | 210 | 175 | 165 | 140 | 150 |
| 95 | 255 | 215 | 200 | 175 | 190 |
| 120 | 295 | 245 | 220 | 200 | 230 |
| 150 | 340 | 275 | 255 | — | — |
| 185 | 390 | — | — | — | — |
| 240 | 465 | — | — | — | — |
| 300 | 535 | — | — | — | — |
| 400 | 645 | — | — | — | — |
| Сечение провода (кв. мм) | Показатель силы тока для медных проводов | ||||
| Открыто проложенных | Проложенных в защитной трубе | ||||
| Два одножильных | Три одножильных | Четыре одножильных | Один двухжильный | ||
| 0,5 | 21 | — | — | — | — |
| 0,75 | 24 | 20 | 19 | 19 | 16 |
| 3 | 27 | 24 | 22 | 21 | 22 |
| 4 | 32 | 28 | 28 | 23 | 25 |
| 5 | 36 | 32 | 30 | 27 | 28 |
| 6 | 39 | 36 | 32 | 30 | 31 |
| 8 | 46 | 43 | 40 | 37 | 38 |
| 10 | 60 | 50 | 47 | 39 | 42 |
| 16 | 75 | 60 | 60 | 55 | 60 |
| 25 | 105 | 85 | 80 | 70 | 75 |
| 35 | 130 | 100 | 95 | 85 | 95 |
| 50 | 165 | 140 | 130 | 120 | 125 |
| 70 | 210 | 175 | 165 | 140 | 150 |
| 95 | 255 | 215 | 200 | 175 | 190 |
| 120 | 295 | 245 | 220 | 200 | 230 |
| 150 | 340 | 275 | 255 | — | — |
| 185 | 390 | — | — | — | — |
| 240 | 465 | — | — | — | — |
| 300 | 535 | — | — | — | — |
| 400 | 645 | — | — | — | — |
Данные о потреблении электроприборов
Для более-менее точных вычислений необходимо знать совокупную нагрузку в сети – мощность и силу тока (или хотя бы паспортную мощность) бытовых электроприборов. Обычно выполняется расчет сечения провода по мощности, сила тока рассчитывается дополнительно при необходимости.
| Группа | Тип оборудования | Примерная мощность, кВт |
| Освещение (лампы) | Накаливания | 0,005…0,1 |
| Люминисцентная | 0,005…0,08 | |
| Галогенная и металлогалогенная | 0,015…0,23 (1 для промышленных) | |
| Газоразрядная | 0,015…0,5 | |
| Светодиодные | 0,002…0,1 | |
| Светодиодные ленты | 0,005…0,1 | |
| Отопление и нагревание воды | Котел электрический | 6…28 |
| Тепловентиляторы, электрические нагревательные панели, инфракрасные обогреватели, масляные батареи, электрокамины и так далее | 0,4…13 | |
| Водонагреватели накопительные (баки) | 1,5…10 | |
| Водонагреватели проточные | 1,2…27 | |
| Бытовая техника | Холодильники | 0,2…1 |
| Стиральные и сушильные машины | 0,4…2,8 (в зависимости от наличия нагрева) | |
| Посудомоечные машины | 0,5…2 | |
| Микроволновые печи | 0,5…1,2 | |
| Хлепопечки, мультиварки | 0,4…1 | |
| Чайники электрические | 0,5…3 | |
| Плиты электрические (варочные поверхности и духовые шкафы) | 2…15 | |
| Утюги | 0,7…3,3 | |
| Фены, плойки, щипцы для завивки | 0,8…2,5 | |
| Телевизоры, компьютеры, проигрыватели и так далее | 0,2…1 | |
| Мелкая техника | 0,1…1 |
Точные данные необходимо уточнять по техническому паспорту прибора, учитывая ПИКОВУЮ мощность.
Расчет сечения медных проводов и кабелей
Что такое сечение кабеля и как его определить
Сечением кабеля называют площадь поперечного среза проводниковой токоведущей жилы. Обмотка и изоляционный слой при расчете не учитываются. Когда кабель с круглым срезом и одной жилой, то площадь сечения равняется площади круга.
В остальных случаях все данные суммируются. Учитываются все площади поперечного среза проволочек и жил, входящих в конструкцию кабеля.
Площадь сечения кабеля и проводов стандартизирована. В России регламентационным документом, на который ссылаются при проведении всех расчетов проводниковой продукции, является ПУЭ .
Круглое поперечное сечение кабеля отличается от диаметра тем, что не является хордой, соединяющей 2 крайние точки отрезка, который проходит по центру окружности. Это — поперечный срез вдоль оси. Диаметр же имеют не только окружности, но и сферы, конусы, шары, цилиндры и определяет расстояние от одной крайней точки к другой. Сечение же — площадь. На практике для объемных тел указывают площадь, а не диаметр.
Чтобы увидеть поперечное сечение кабеля, отрезаем кусок или счищаем изоляцию и смотрим на торец.
Чем больше поперечный сечение жил, тем большую токовую нагрузку способен выдержать без нагревания и деформации провод! Предполагаемая нагрузка на сеть является ключевым моментом для выбора подходящего типа кабеля. Он должен соответствовать стандартам для применения в данной сфере.
Необходимость знать сечение проводов появляется при выполнении электромонтажных работ. Неправильно подобранный проводник тока становится причиной перегрева, воспламенений, поломки электроприборов и пожара.
По способам замера выделяются следующие методы определения сечения:
- по диаметру;
- мощности или токовой нагрузке;
- с помощью формул;
- по специальным таблицам.
Измерить диаметр жил можно при помощи:
- штангенциркуля;
- микрометра;
- линейки.
Также площадь поперечного сечения кабеля измеряется по радиусу и известным простым формулам. С помощью этих же формул можно определить диаметр провода по сечению.
Решаем задачу, как определить сечение провода по диаметру:
- Измерить с помощью штангеля диаметр (толщину ) провода.
- Полученное значение возвести в квадрат и умножить на 0,785.
- Найденное число и будет сечением провода.
Когда нет желания и настроения разбираться в сложных расчетах и таблицах, достаточно запомнить следующую информацию:
- Домашние розетки рассчитаны на медный провод сечением от 1,5 до 2,5 мм².
- Осветительные приборы — 0,75-1,5 мм².
- Магистральный ввод на 220 В (однофазная сеть) — кабель с сечением 6 мм².
Пропускная способность кабеля измеряется в КВт. Например, предел бытовых коммуникационных устройств 3,2 кВт при токовой нагрузке 16 А. Кабеля сечением 4 мм.кв использовать нецелесообразно, так как пропускная способность тока у него 8 кВт. Да и концы жил кабеля не в каждую розетку влезут, так как будут слишком толстыми и не рассчитанными на контактные соединения.
Стоит отметить, чем больше площадь поперечного сечения кабеля, тем он дороже!
Расчет мощности
Самый простой способ – это рассчитать суммарную мощность, которую будет потреблять дом или квартира. Этот расчет будет использован для подбора сечения провода от столба ЛЭП до вводного автомата в коттедж или от подъездного щита в квартиру на первую распределительную коробку. Точно так же рассчитываются провода по шлейфам или комнатам. Понятно, что входной кабель будет иметь самое большое сечение. И чем дальше от первой распределительной коробки, тем данный показатель будет уменьшаться.
Но вернемся к расчетам. Итак, в первую очередь необходимо определить суммарную мощность потребителей. У каждого из них (бытовые приборы и лампы освещения) на корпусе этот показатель обозначен. Если не нашли, смотрите в паспорте или в инструкции.
Мощность потребления некоторых электроприборов
После чего все мощности необходимо сложить. Это и есть суммарная мощность дома или квартиры. Точно такой же расчет необходимо сделать и по контурам. Но тут есть один спорный момент. Некоторые специалисты рекомендуют умножить суммарный показатель на понижающий коэффициент 0,8, придерживаясь того правила, что не все приборы будут одновременно включаться в цепь. Другие же, наоборот, предлагают умножить на повышающий коэффициент 1,2, тем самым создавая некий запас на будущее, ввиду того, что есть большая вероятность появления в доме или квартире дополнительных бытовых приборов. По нашему мнению второй вариант – оптимальный.
Выбор кабеля
Теперь, зная суммарный показатель мощности, можно выбрать и сечение проводки. В ПУЭ установлены таблицы, по которым легко сделать этот выбор. Приведем несколько примеров для электрической линии, находящейся под напряжением 220 вольт.
- Если суммарная мощность составила 4 кВт, то сечение провода будет 1,5 мм².
- Мощность 6 кВт, сечение 2,5 мм².
- Мощность 10 кВт – сечение 6 мм².

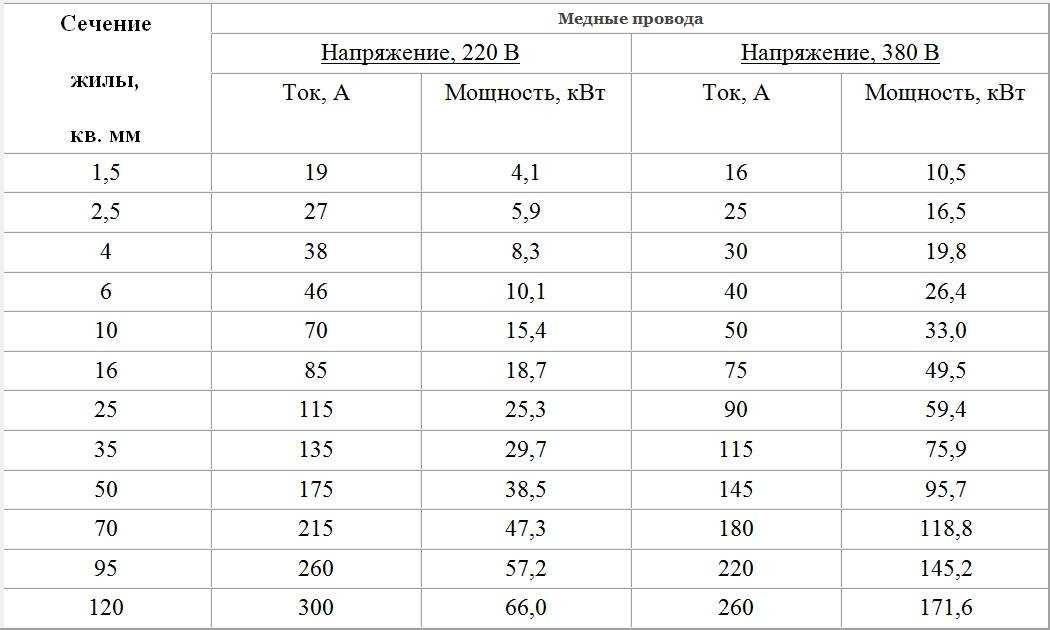

Точно такая же таблица есть и для электрической сети напряжением 380 вольт.
Выбор сечения по мощности
В быту пользуются различными электроприборами, которые отличаются между собой как по особенностям эксплуатации, так и потребляемой мощности.
Возьмем, к примеру, однокомнатную квартиру. Рассчитаем максимальную нагрузку на сеть 220 В (в кВт/час), которую потребляют электроприборы и бытовая техника для обеспечения комфортной современной жизни:
- стиральная машина с подогревом воды – 2,5;
- общий электроподогрев пола инфракрасный пленочный -1,4;
- холодильник – 0.5;
- посудомоечная машина с электроподогревом – 2,5;
- электрочайник – 2;
- осветительные приборы – 1,2;
- пылесос – 1,2;
- электроутюг – 1;
- свч-печь – 1,3.
После простых подсчетов получаем 14,8кВт.
Конечно же, одновременно работать все электроустройства не будут. Но для определения сечения кабеля для общего ввода (по таблице ниже) нужно учитывать общую одновременную нагрузку — 9,35 кВт.
В нашем случае для ввода потребуется кабель сечение 10 мм². Если брать с запасом (что рекомендуют специалисты, так как количество электроприборов добавляется, что повышает нагрузку на бытовую сеть), то оптимально будет 16 мм².
Такой кабель нужен для соединения счетчика и электрощитовой в квартире. Далее выбор сечения кабеля осуществляется в зависимости от нагрузки группы. Сечения проводов для каждой группы берется в зависимости от тех приборов, которые будут к ней подключены.
Для освещения используется провод сечением 1,5, для нагревательных приборов, берем сечение 2,5-4. Все это можно рассчитать, используя данные следующей таблицы.
Также по таблице ниже удобно рассчитать допустимую мощность применяемого электроприбора, определить его тип уже исходя из сечения кабеля или провода.
Таблица выбор сечения провода по току и мощности:
| Сечение медных жил, мм² | Предельно-допустимая нагрузка, А (ампер) | Номинальная сила тока автоматического выключателя, А | Максимальная нагрузка
U = 220 В, кВт |
Пример применения |
| 1,5 | 19 | 10 | 4,1 | Освещение |
| 2,5 | 27 | 16 | 5,9 | Розетки |
| 4 | 38 | 25 | 8,3 | Кондиционеры, водонагреватели |
| 6 | 46 | 32 | 10,1 | Электрические плиты, шкафы |
| 10 | 70 | 50 | 15,4 | Ввод в квартиру |
Влияние рабочих параметров на расчет
Чтобы определить, какой толщины должен быть кабель для прокладывания функциональной и безопасной проводки, можно ориентироваться на основные рабочие показатели электрической сети (напряжение, сила тока, потребляемая мощность). Однако каждый из этих способов имеет небольшие особенности, которые необходимо учитывать. Рассмотрим их по отдельности.
Напряжение
При расчете сечения кабеля по напряжению ключевое значение имеет тип сети по количеству фаз. Как мы знаем, стандартная бытовая сеть имеет 1 силовую фазу с напряжением 220 вольт, а в производственной деятельности и на высоконагруженных объектах применяется трехфазная сеть – с напряжением 380 вольт. Отличается и строение силового кабеля:
- в однофазном – 3 жилы: фаза, ноль, заземление;
- в трехфазном – 5 жил: 3 фазы, ноль, заземление.
Это накладывает определенные особенности на монтаж электросети, связанные с разводкой питания на автоматы и выделенные линии. К примеру, от силового щитка частного дома идет одна ветка для освещения и подачи электроэнергии в гараж, потребляемая мощность которого составляет 18 киловатт. И именно здесь возникает различие:
- В однофазной сети кабель будет принимать на себя всю нагрузку ветви, равную 18 кВт. То есть при использовании медного провода его сечение должно быть равно 16 или 25 мм2 (для скрытой и отрытой проводки).
- В трехфазной сети кабель будет состоять из трех питающих жил, каждая их которых будет находиться под нагрузкой в 6,6 кВт. То есть площадь сечения каждой из них может составлять 1 мм2, а суммарная – 3мм2.
Например, мы прокладываем электрическую сеть в квартире, подключенной к однофазной сети с напряжением 220В. Для питания электроплиты с номинальной мощностью в 5 кВт от распределительного щитка будет проведена отдельная ветка с автоматикой. Согласно таблице для этого нужно использовать медный кабель с площадью сечения в 2,5 мм2. Алюминиевые провода для питания таких устройств лучше не использовать совсем – их свойства могут изменить в худшую сторону под воздействием сильной нагрузки.
Сила тока
Чтобы узнать, какие провода подойдут для использования на определенном участке цепи, можно провести расчеты по силе тока. Некоторые электрики в данной ситуации производят примерный расчет, считая, что на один квадратный миллиметр сечения должно приходиться 10А тока, однако такой способ не слишком точен, поскольку подходит только для однофазных сетей и кабелей с площадью сечения до 6 мм2. Поэтому мы рассмотрим, как правильно и точно выбрать кабель исходя из величины номинального тока.
Чаще всего на корпусе электроприборов или в технической документации указывается их номинальная мощность, с помощью которой мы можем вычислить мощность и, следовательно, нагрузку. Сложив токовые нагрузки всех электроприборов, получим суммарную мощность. Исходя из этой величины, надо будет выбирать провод. Например, в участок сети включены две ламы мощностью по 100Вт и четыре – по 40Вт, а также 1200Вт микроволновка и 2200Вт электрический чайник. Суммарная мощность нагрузки в такой цепи составит 3760Вт или 3,76 кВт. Для расчета сечения кабеля понадобится стандартная формула нахождения силы тока.
I= P/U
P – сопротивление (общая мощность); U – напряжение сети; I – сила тока
I= 3760Вт/220В= 17,09 А
Токовая нагрузка на нашем участке сети составляет 17,09А. В выборе подходящего кабеля нам поможет таблица нагрузок, использовавшаяся в способах выше. Обращаемся к ней и видим, что в однофазной сети с напряжением в 220В можно использовать медный кабель с сечением 1,5 мм2 или алюминиевый с сечением 2,5 мм2. Для сети с напряжением 380В эти показатели аналогичны – существенная разница в требуемой толщине кабелей между трех- и двухфазными сетями становится заметной только при нагрузке выше 25А.
Не забывайте, что выбор проводников по длительно допустимому току необходимо производить с округлением в большую сторону. Если, например, суммарная нагрузка составляет 22,5 А, следует брать кабель с сечением не ниже этого значения. Согласно таблице это будет 2,5 мм2 для медных проводов и 4 мм2 – для алюминиевых. Такое соотношение закономерно для двух этих материалов, так как медь обладает более высокой пропускной способностью.
Выбор ПВХ ПНД Мет.рукава для кабеля
| Число жил, сечение кабеля | Диаметр трубы мм. | Допустимый длительный ток (А) для проводов и кабелей при прокладке: | |||
|---|---|---|---|---|---|
| ПВХ (ПНД) | Мет.тр. Ду | в воздухе | в земле | ||
|
1 |
1х0,75 |
16 |
20 |
15 |
15 |
|
2 |
1х1 |
16 |
20 |
17 |
17 |
|
3 |
1х1,5 |
16 |
20 |
23 |
33 |
|
4 |
1х2,5 |
16 |
20 |
30 |
44 |
|
5 |
1х4 |
16 |
20 |
41 |
55 |
|
6 |
1х6 |
16 |
20 |
50 |
70 |
|
7 |
1х10 |
20 |
20 |
80 |
105 |
|
8 |
1х16 |
20 |
20 |
100 |
135 |
|
9 |
1х25 |
32 |
32 |
140 |
175 |
|
10 |
1х35 |
32 |
32 |
170 |
210 |
|
11 |
1х50 |
32 |
32 |
215 |
265 |
|
12 |
1х70 |
40 |
40 |
270 |
320 |
|
13 |
1х95 |
40 |
40 |
325 |
385 |
|
14 |
1х120 |
50 |
50 |
385 |
445 |
|
15 |
1х150 |
50 |
50 |
440 |
505 |
|
16 |
1х185 |
50 |
50 |
510 |
570 |
|
17 |
1х240 |
63 |
65 |
605 |
|
|
18 |
3х1,5 |
20 |
20 |
19 |
27 |
|
19 |
3х2,5 |
20 |
20 |
25 |
38 |
|
20 |
3х4 |
25 |
25 |
35 |
49 |
|
21 |
3х6 |
25 |
25 |
42 |
60 |
|
22 |
3х10 |
25 |
25 |
55 |
90 |
|
23 |
3х16 |
32 |
32 |
75 |
115 |
|
24 |
3х25 |
32 |
32 |
95 |
150 |
|
25 |
3х35 |
40 |
40 |
120 |
180 |
|
26 |
4х1 |
16 |
20 |
14 |
14 |
|
27 |
4х1,5 |
20 |
20 |
19 |
27 |
|
28 |
4х2,5 |
20 |
20 |
25 |
38 |
|
29 |
4х50 |
63 |
65 |
145 |
225 |
|
30 |
4х70 |
80 |
80 |
180 |
275 |
|
31 |
4х95 |
80 |
80 |
220 |
330 |
|
32 |
4х120 |
100 |
100 |
260 |
385 |
|
33 |
4х150 |
100 |
100 |
305 |
435 |
|
34 |
4х185 |
100 |
100 |
350 |
500 |
|
35 |
5х1 |
16 |
20 |
14 |
14 |
|
36 |
5х1,5 |
20 |
20 |
19 |
27 |
|
37 |
5х2,5 |
20 |
20 |
25 |
38 |
|
38 |
5х4 |
25 |
25 |
35 |
49 |
|
39 |
5х6 |
32 |
32 |
42 |
60 |
|
40 |
5х10 |
40 |
40 |
55 |
90 |
|
41 |
5х16 |
50 |
50 |
75 |
115 |
|
42 |
5х25 |
63 |
65 |
95 |
150 |
|
43 |
5х35 |
63 |
65 |
120 |
180 |
|
44 |
5х50 |
80 |
80 |
145 |
225 |
|
45 |
5х95 |
100 |
100 |
220 |
330 |
|
46 |
5х120 |
100 |
100 |
260 |
385 |
|
47 |
5х150 |
100 |
100 |
305 |
435 |
|
48 |
5х185 |
100 |
100 |
350 |
500 |
|
49 |
7х1 |
16 |
20 |
14 |
14 |
|
50 |
7х1,5 |
20 |
20 |
19 |
27 |
|
51 |
7х2,5 |
20 |
20 |
25 |
38 |
|
52 |
10х1 |
25 |
25 |
14 |
14 |
|
53 |
10х1,5 |
32 |
32 |
19 |
27 |
|
54 |
10х2,5 |
32 |
32 |
25 |
38 |
|
55 |
14х1 |
32 |
32 |
14 |
14 |
|
56 |
14х1,5 |
32 |
32 |
19 |
27 |
|
57 |
14х2,5 |
40 |
40 |
25 |
38 |
|
58 |
19х1 |
40 |
40 |
14 |
14 |
|
59 |
19х1,5 |
40 |
40 |
19 |
27 |
|
60 |
19х2,5 |
50 |
50 |
25 |
38 |
|
61 |
27х1 |
50 |
50 |
14 |
14 |
|
62 |
27х1,5 |
50 |
50 |
19 |
27 |
|
63 |
27х2,5 |
50 |
50 |
25 |
38 |
|
64 |
37х1 |
50 |
50 |
14 |
14 |
|
65 |
37х1,5 |
50 |
50 |
19 |
27 |
|
66 |
37х2,5 |
63 |
65 |
25 |
38 |
Чем отличаются между собой кабели и провода
Часто слова «кабель» и «провод» применяются как синонимы, хотя суть изделий — разная. Чтобы понять разницу, рассмотрим их строение.
Провод является одно или многожильным проводником, помещенным в виниловую или другого типа изоляцию.
Кабель же состоит из множества изолированных разноцветных нитей-проволочек, объединенных и помещенных под одну общую защитную оболочку. Говоря проще, провод является частью кабеля, но по сравнению с ним применяется чаще.
Сечение проводов, входящих в кабель дают общее сечение кабеля. Иногда это используют, если необходим провод большого сечения, то объединяют все жилы входящие в кабель.
Может быть как голым, так и изолированным. Одно и многожильным. Визуально провод видимый и тонкий, кабель же — изолированный и толстый. Что один, что другой используются для передачи телекоммуникационных и электрических сигналов.
В плане надежности лучше многожильный проводник, так как он гибче и сроки эксплуатации — повыше.
В специализированных магазинах продается различная кабельная продукция. Самой ходовой является:
- Витая пара (защищенная, экранированная, незащищенная, фольгированная). Является разновидностью кабеля для передачи сигналов и обеспечения связи. Выглядит как несколько изолированных и скрученных между собой проводов.
- Коаксиальный кабель. Конструктивно отличается от другой проводниковой продукции тем, что имеет центральную токоподающую жилу и экран, пространство между которыми заполнено изоляционным материалом. Применяется для проведения низкочастотных сигналов и питания электрооборудования постоянным током.
- Волоконно-оптические провода. В основе кабеля волоконные световоды, которые обеспечивают передачу оптических сигналов (фотонов) по линии связи.
- Рипкорд (гибкий шнур). Используется для сигнализационных систем и звонков.
- Гибкие плоские и круглые кабеля и провода. Нашли широкое применение для внешних и внутренних электромонтажных работ.
- Внутренний трехжильный термоустойчивый (в основном для утюгов).
- Бытовой одно, двух и трехжильный, с заземлением или без (для электропроводки и подключения бытовой техники).
