Замена тэна в стиральной машине: пошаговая инструкция

Добираемся до детали

Если мы говорим о замене ТЭНа в стиральной машине Индезит или LG, то в этой работе нет ничего сложного, ведь у машин этих марок тэн находится сзади. Достаточно лишь снять заднюю стенку, убрать приводной ремень и вот, нагревательный элемент уже в зоне досягаемости. Со стиральной машиной Самсунг далеко не все так просто, ведь ТЭН у нее установлен в передней стенке бака, а передняя стенка любой стиральной машины снимается сложнее, чем задняя.

Тем не менее, эта небольшая трудность не должна побуждать вас обращаться к мастерам, которые сдерут дополнительные деньги за замену ТЭНа в стиральной машине Samsung. Произведите замену самостоятельно, тем более что такой ремонт считается несложным. Итак, как снять переднюю стенку стиральной машины Samsung?

Выкручиваем мусорный фильтр стиральной машины Samsung, чтобы слить оставшуюся в баке воду, а заодно вытаскиваем кюветку для порошка.
Откручиваем винты, которые держат верхнюю крышку стиралки. Они находятся сзади на правом и левом верхних углах стиральной машины Samsung.
Откручиваем 2 крепежных элемента, которые находятся под кюветкой стиральной машины Samsung и один, который находится справа сбоку на панели управления.
Сдвигаем панель управления, но снимать ее пока не нужно.
Цепляем с помощью плоской отвертки тонкий хомут из пластика опоясывающий манжету люка и убираем его, попутно заправив саму манжету в люк поглубже.
Плоской отверткой подцепляем и снимаем нижнюю узенькую панель стиралки Samsung, обнажая стальной каркас корпуса.
Вдоль нижней части передней стенки стиральной машины расположились 4 винта, которые под декоративной панелью не были видны, а теперь их можно свободно выкрутить, что мы и делаем.
Приподнимаем открученную нами ранее панель управления и кладем ее наверх корпуса стиралки, под панелью находим еще 3 шурупа, которые держат переднюю стенку, нужно их выкрутить.

Передняя стенка стиральной машины Samsung теперь держится лишь на двух крючках

Берем ее за нижние углы, и осторожно приподняв вверх, снимаем. Слишком тянуть на себя стенку не нужно, ведь за ней потянутся провода от устройства блокировки люка. Их можно вообще не трогать, а развернуть стенку в сторону прислонив ее к боковой части корпуса стиралки, чтобы не мешалась.
Панель управления теперь ничему не помешает

Ее можно аккуратно опустить вниз, чтобы она не свалилась с корпуса стиралки, когда будет производиться замена ТЭНа, чтобы опять же случайно не оторвались провода.

Их можно вообще не трогать, а развернуть стенку в сторону прислонив ее к боковой части корпуса стиралки, чтобы не мешалась.
Панель управления теперь ничему не помешает. Ее можно аккуратно опустить вниз, чтобы она не свалилась с корпуса стиралки, когда будет производиться замена ТЭНа, чтобы опять же случайно не оторвались провода.

Ну вот, когда передняя стенка стиральной машины Самсунг убрана, мы можем лицезреть контакты нагревательного элемента прямо у себя перед глазами. Но не нужно спешить производить замену нагревательного элемента. Сначала все проверим, убедимся в неисправности узла, а уж потом будем принимать окончательное решение.

Проверка работоспособности

Заменить нагревательный элемент всегда успеем, сначала все проверим. Как это сделать? Ну, во-первых, нужно подготовить мультиметр. Настраиваем прибор на проверку сопротивления, выставляя минимальное значение в Омах. Теперь снимаем с датчиков ТЭНа все провода. Делать это нужно аккуратно, чтобы ничего ненароком не оторвать.

Далее устанавливаем один щуп нашего измерительного прибора на один контакт ТЭНа, а второй щуп нужно прислонить ко второму контакту и посмотреть, какое значение сопротивления выскочит на табло мультиметра. Если цифра на табло близка к 28, ну например 25, 27 или 30 Ом – нагревательный элемент исправен. Ну а если на счетчике высветился 0 или единица – ТЭН сгорел. Придется покупать или заказывать аналогичную деталь и производить замену нагревательного элемента своими руками.К слову сказать, ТЭН – это далеко не самая дорогая деталь стиральной машины Самсунг, но нужно быть внимательным при покупке, поскольку нагревательные элементы на разные модели тоже разные. Они отличаются мощностью и модификацией, поэтому, чтобы не ошибиться внимательно посмотрите, что написано на старом ТЭНе. Или вообще возьмите с собой старый ТЭН в магазин и покажите его продавцу деталей стиральных машин – так будет надежнее. Минимальная цена новой детали в настоящее время около 6,5 долларов, ну а максимальная около 30 долларов.

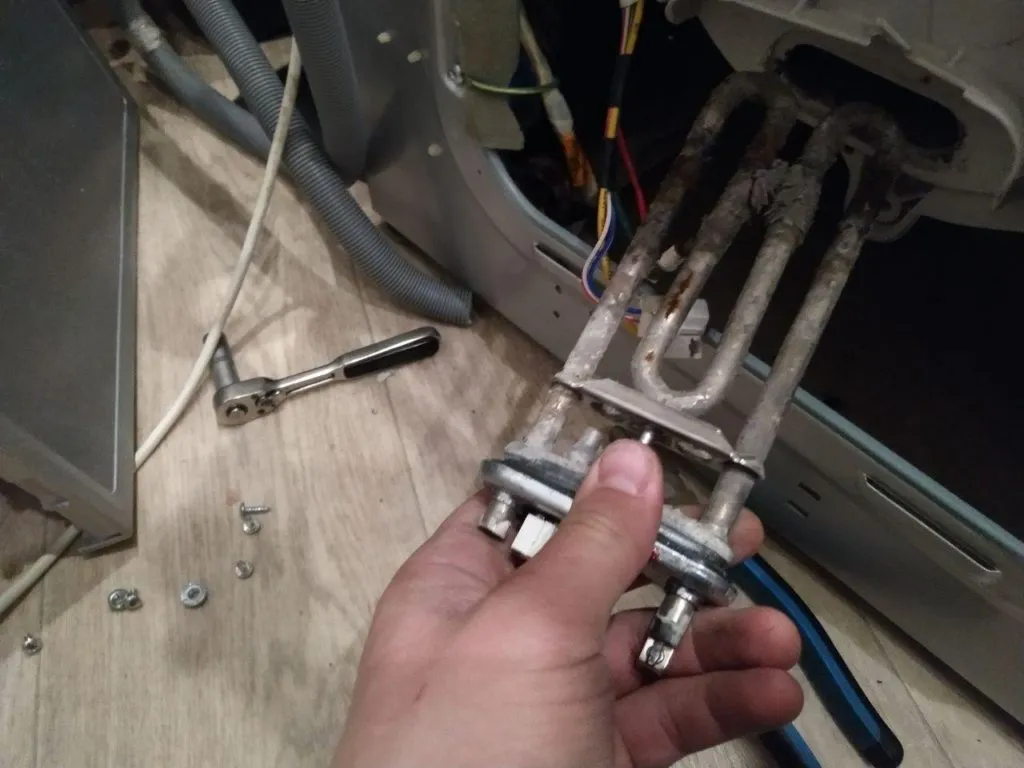

Как правильно снять ТЭН со стиральной машины

ТЭН – деталь стиральной машины, греющая воду для стирки. Обычно он расположен снизу бака, и его ключевая «особенность» – преждевременный и частый выход из строя.

Ни одна качественная стиралка, даже Бош или Дженерал Электрик, не защищена от перегорания нагревателя. Чтобы заменить испорченный элемент, стоит знать, как снять ТЭН со стиральной машины. Мы подробно расскажем об этом в наших инструкциях.

Причины поломки нагревателя

Если вы точно уверены в том, что вода при стирке не греется (вещи не отстирываются, на высокотемпературном режиме люк холодный), значит, в сбое виноват именно ТЭН. Хотя не исключена и поломка термодатчика.

Перед тем, как затеивать ремонт и снимать нагреватель и терморегулятор (который обычно встроен в ТЭН), стоит наверняка убедиться в его поломке. Причинами сбоя могут быть такие факторы:

Длительный срок эксплуатации, частое пользование высокотемпературными режимами.
Образование накипи на элементе из-за жесткой воды, что ведет к перегоранию детали.
Поломка датчика температуры приводит к тому, что ТЭН не греет (в этом случае достаточно сменить датчик).
Поломка программатора или электронной платы, блокирующих нагрев.

Как видите, заводской брак и нарушение условий эксплуатации – редкие причины выхода из строя элемента. Больше он зависит от качества воды, которая используется при стирке.

Если вы хотите обезопасить себя от подобных проблем в будущем, пользуйтесь специальными средствами, блокирующими оседание налета на трубчатом элементе.

Как достать ТЭН из стиральных машин разных марок

Чтобы вытащить ТЭН из стиралки, в первую очередь нужно разобраться, с какой стороны он расположен в вашей марке СМА. Наиболее распространенное положение – сзади стиральной машины, характерно для таких брендов, как LG, Индезит и Аристон, Ardo, Занусси, Канди и Атлант.

Если же вы обладатель стиралки такой марки, как Бош, Самсунг или Сименс, то вынуть ТЭН можно только спереди. Рассмотрим порядок действия для обоих случаев.

Действуйте так:

Обесточьте машинку, слейте остатки воды, воспользовавшись дренажным фильтром.
Открутите болты, фиксирующие заднюю панель корпуса СМА.
Под барабаном вы увидите хвостовик нагревательной трубки.
Запомните или сфотографируйте контакты, чтобы не перепутать полярность при установке новой детали.
Отключите проводку.
Найдите фиксирующий болт и выверните его (находится в центре хвостовика).
Немного продавите крепеж внутрь, возьмитесь за ТЭН и потяните на себя. Если деталь не достается, тонкой отверткой подцепите уплотнитель.

Прочистите отверстие, в котором была деталь, от мусора и остатков накипи.
Установите новый ТЭН, не забыв подключить к нему датчик.
Затяните крепления.
Подсоедините контакты, соблюдая полярность.
Чтобы убедить в том, что новый элемент исправен и все его соединения герметичны, протестируйте машинку, запустив поочередно стирку на разных температурных режимах.
Установите на место заднюю крышку, работа окончена.

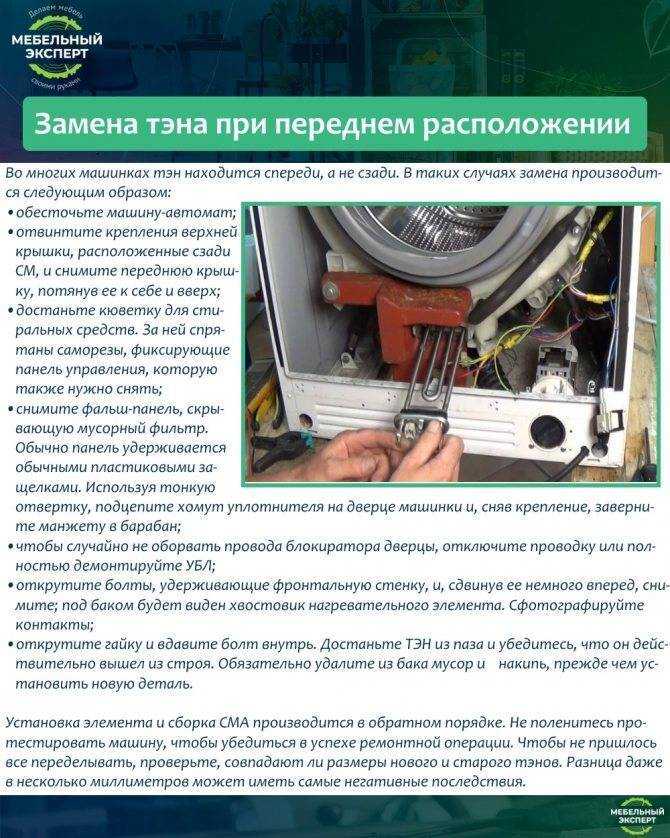

Если нужно достать ТЭН спереди

Работа идет следующим образом:

Обесточьте машину-автомат.
Отвинтите крепления верхней крышки, расположенные сзади СМ, и снимите переднюю крышку, потянув ее к себе и вверх.
Достаньте кюветку для стиральных средств. За ней спрятаны саморезы, фиксирующие панель управления, которую также нужно снять.
Снимите фальш-панель, скрывающую мусорный фильтр. Обычно панель удерживается обычными пластиковыми защелками.
Используя тонкую отвертку, подцепите хомут уплотнителя на дверце машинки и, сняв крепление, заверните манжету в барабан.
Чтобы случайно не оборвать провода блокиратора дверцы, отключите проводку или полностью демонтируйте УБЛ.
Открутите болты, удерживающие фронтальную стенку, и, сдвинув ее немного вперед, снимите.

Под баком будет виден хвостовик нагревательного элемента. Сфотографируйте контакты.
Открутите гайку и вдавите болт внутрь.
Достаньте ТЭН из паза.

Удалите из бака мусор и накипь, прежде чем установить новую деталь.

Установка элемента и сборка СМА производится в обратном порядке.
Не поленитесь протестировать машину, чтобы убедиться в успехе ремонтной операции.

Теперь вы знаете, как извлечь деталь, чтобы установить новые запчасти. А если вы не уверены в неисправности деталей, загляните в статью «Как проверить ТЭН стиральной машины».

Эти видео придут на помощь владельцам машинок любых марок:

Вам помогла статья?

Да Нет

Как узнать, что нагревательный элемент не работает

В связи с тем, что во время стирки невозможно открыть бачок, узнавать о поломке нагревательного элемента следует по косвенным признакам.

Можно примерно вычислить время слива грязной воды в канализацию перед полосканием и в этот момент потрогать поверхность шланга. Если он теплый – все в норме, если холодный, то надо менять нагреватель. Но так поступать не все имеют возможность. По каким еще признакам можно заметить поломку тэна?

Резко ухудшилось качество стирки. Причем оно не повышается при замене используемого стирального порошка и повышении температуры нагрева на панели управления.
Потребление электрической энергии во время стирки заметно сократилось. Надо помнить, что на нагрев воды автомат использует не менее 80% всей энергии.
Стиральная машинка самостоятельно отключается или срабатывают автоматы защитной электрической арматуры. Такие ситуации наблюдаются во время наполнения автомата водой. Если у вас такой случай – немедленно отключите устройство от питания и не пользуйтесь им до ремонта.

Если качество стирки резко ухудшилось, нужно проверить, работает ли тэн

Устройство тэна стиральной машины

Как заменить ТЭН на примере марки Бош

Необходимо отметить, что снять ТЭН со стиральной машины Самсунг можно следуя данной инструкции. Поскольку у многих стиральных машин Самсунг, нагревательный элемент расположен аналогичным образом.

Порядок работ будет следующим:

В первую очередь нужно обесточить стиральную машину;
Чтобы добраться до нагревательного элемента, требуется снять лицевую панель. Первым делом нужно снять верхнюю панель, для этого нужно выкрутить несколько шестигранных винтов. Для ускорения процесса можно воспользоваться электрической отверткой;
Следующим шагом будет снятие дозатора моющих средств. Сделать это можно путем нажатия на специальный замок-защелку;
Далее необходимо снять переднюю стенку. Для этого придется открутить несколько винтов, это позволит снять панель управления, которую можно убрать наверх, не отсоединяя проводов. Потом нужно убрать нижнюю панель. Затем нужно отсоединить манжету на люке, она закреплена с помощью пружинного хомута. Они различаются в зависимости от модификации, однако для всех моделей необходимо потянуть за него. После чего манжета сдвигается внутрь, а все винты, удерживающие переднюю стенку и блокирующие дверь, выкручиваются;
Тэн находится внизу бака. Нужно отсоединить все провода, с помощью которых подсоединен нагревательный элемент. Чтобы запомнить, каким образом они подключены, можно сделать фото на телефон, это поможет правильно подсоединить их обратно при сборке;
Гайку тэна необходимо открутить. Не следует выкручивать ее до конца, это позволит извлечь нагревательный элемент путем надавливания на прокладку;
Следующим шагом после извлечения тэна будет извлечение термостата. Его можно установить в новый тэн. Можно нанести несколько капель моющего средства для посуды на уплотнитель, это позволит упростить процесс установки детали;
Чтобы новый нагревательный элемент правильно встал на место, на него следует достаточно сильно нажать. Крепится он путем закручивания гайки. Если уплотнитель хорошо закреплен, можно приступать к соединению проводов;
Завершающим этапом будет установка всех деталей в обратном порядке.

Замена ТЭНа, расположенного в задней части барабана

У многих стиральных машин марок LG, Аристон, Индезит и Атлант нагревательный элемент можно заменить через заднюю панель. Рассмотрим, как можно снять ТЭН со стиральной машины Аристон.

В данном случае процесс снятия и установки нового ТЭНа гораздо проще. Нет необходимости снятия передней стенки и панели управления. Чтобы снять заднюю крышку нужно выкрутить несколько болтов.

Как и в вышеописанном случае лучше всего предварительно сфотографировать расположение проводов. После этого нужно отсоединить провода и ослабить гайку. Не нужно совсем ее раскручивать ее до конца, она должна оставаться на резьбе. Далее шпилька вдавливается для извлечения ТЭНа.

Перед тем, как окончательно собрать стиральную машину, следует проверить, все ли детали установлены герметично. Для этого можно залить в барабан воду, не запуская стирку. Если вода протекает, нужно затянуть гайку покрепче. И только после этого завершить сборку всех деталей.

При этом новый нагревательный элемент должен быть полным аналогом старого. А для упрощения процесса смены вышедшего из строя ТЭНа лучше всего снимать ремень привода.

Для установки лучше всего приобретать новый ТЭН, бывший в употреблении прослужит значительно меньше, и тогда снова потребуется его замена.

Если в вашей стиральной машине Самсунг сломался нагревательный элемент (ТЭН), то вы можете это определить по оставшемуся грязным белью. Машинка просто не сможет отстирать вещи в холодной воде.

Также вы можете эту поломку определить сами по ошибке HE или TE на модуле управления.

Данная ошибка может указывать на неисправность либо самого ТЭНа, либо датчика температуры воды (термистора). В таком случае будет остановлена программа стирки, поскольку вода не нагревается до нужной температуры.

Правила установки

При установке нового ТЭН нужно соблюдать следующие правила:

проводить разборку следует в резиновых перчатках и только после отключения машины от сети;
прежде чем поменять деталь, необходимо проверить новый нагреватель на наличие внешних дефектов и рабочее сопротивление (номинальный параметр указывается на упаковке или в описании);
после изъятия поврежденного элемента нужно очистить отверстие (паз) от мелкого мусора, грязи, частиц металла и накипи, которые могут ухудшить работу нового нагревателя;
перед установкой уплотнитель нужно смазать машинным маслом или WD-40;
отсоединять переднюю стенку и контакты ТЭН нужно аккуратно, т.к. обрыв проводов усложняет диагностику и увеличивает объем ремонтных работ;
тянуть за контакты трубчатого элемента нужно медленно, без рывков, т.к. ножки могут обломиться из-за увеличения толщины детали за счет слоя карбонатов.

Перед отсоединением контактов для проверки и замены детали рекомендуется сфотографировать или письменно зафиксировать положение проводов. Плохой электрический контакт при высокой мощности ТЭН может привести к обгоранию проводков, поэтому при установке нужно прочно соединять все элементы цепи.

Что может стать причиной поломки ТЭНа

Признаки того, что водонагреватель вышел из строя:

Машинка перестала греть воду;
Работа останавливается в любой момент цикла;
Белье не отстирывается, присутствует протухший запах;
На экране машинки выбивает код ошибки.

Перед демонтажом нагревательного элемента удостоверьтесь в том, что машинка перестала прогревать воду. Есть режимы холодной стирки. Например, при запуске «Деликатной стирки» температура не поднимается выше 30 градусов по Цельсия. Убедитесь, что выставлена высокая температура и начните цикл – если через 15 минут нагрева не ощущается (приложите ладонь к люку), то проблема очевидна.

Проверьте правильность подключения техники. Если шланги подсоединены в неверном порядке, то вода сливается, не успевая нагреваться.

Причины поломки ТЭНа:

Короткое замыкание. Оно приводит к перегоранию контактов, элемент не может соединиться с блоком управления. Нужно поменять проводку или установить новый ТЭН.
Накипь на элементе. Это самая частая проблема стиралок. Накипь откладывается в большом количестве на ТЕНе. Она забирает тепло, мешая нагревать воду — элемент эксплуатируется на максимальной мощности и ломается.
Термодатчик вышел из строя — он измеряет температуру прогрева жидкости внутри барабана.
Программатор или электронная плата неработоспособны и блокируют нагрев.

В подавляющем большинстве случаев дело в накипи. Заводские браки и нарушение условий пользования встречаются не так часто. Роль играет качество воды, заливаемой в машинку. Если хотите избежать поломок ТЭНа в будущем, то используйте специальные средства от налета.

Как заменить нагревательный элемент в стиральной машине Самсунг?

Обычно процессом замены нагревательного элемента должен заниматься специалист. Но, если вы хотите самостоятельно начать этот процесс, то нужно четко следовать алгоритму действий:

Нужно освободить бак от воды и отключить машину от электропитания. Снимите переднюю крышку, чтобы был доступный вход к ТЭНу. Далее отсоедините все имеющиеся провода, которые ведут к нагревательному элементу, но внимательно следите за сохранностью этих проводов

Ослабив крепление ТЭНа, с большой осторожностью вытащите нагревательный элемент к себе. Начинайте процесс очистки ТЭНа от загрязнений, а самое главное, от накипи

Теперь следует установить новый ТЭН и, при необходимости, новый сливной шланг.

Что делать, чтобы накипь не собиралась на керамическом ТЭНе?

Тут всего два способа:

Использование специальных порошков, которые не создадут на приборах вашей стиральной машины накипь.
Периодическое использование специальных химических составов, которые уничтожают накипь.

Замена Тэна у стиральной машины Самсунг.

Если вы относитесь к своей стиральной машине халатно, то в итоге вы столкнетесь с проблемой загрязнения и поломки ТЭНа. Новый обойдется вам в сумму от 600 до 1500 рублей, в зависимости от стиральной машины. Если сами не в силах произвести замену ТЭНа, то еще придется потратиться и на работу мастера. А если вы взяли всю свою силу в кулак, и все-таки решили самостоятельно заменить ТЭН в стиральной машине, то вам предстоит пройти следующие этапы в процессе работы, которые можно так же посмотреть на видео:

После того, как вы извлекли старый ТЭН из стиральной машины, нужно вставить новый в таком же положении
Это важно – никаких смещений не должно произойти

Для лучшего результата посмотрите фото
Осторожно накрутить гайку на шпильку. Выбрать подходящий ключи и затянуть с помощью него тэн, но не сильно

Нужно внимательно соединить все ранее отсоединенные провода к новому установленному элементу. Многие специалисты советуют «посадить» новый элемент на герметик, потому что это предотвратит нежелательные протечки. Убедитесь, что все провода соединены правильно и закройте крышку. Поставьте стиральную машину на режим стирки с маленькой температурой, не более 50 градусов. Если машина работает хорошо, то нет никаких проблем.

Как видите, заменить ТЭНа в стиральной машине не так уж и трудно. Стоит только придерживаться основных правил в эксплуатации и в установлении нового прибора.

В основном поломка ТЭНа зависит даже не от качества вашего прибора, а от вашего отношения к стиральной машине в целом. Используйте специальные химические средства от накипи или периодически очищайте внутренние приборы стиральной машины от накипи и загрязнений. Будьте осторожны и внимательны к своей стиральной машинке, потому что с ней нужно обращаться бережно, дабы избежать поломки.

Меры профилактики

Для правильной эксплуатации стиральной машины необходимо изучить инструкцию к ней и следовать приведённым в ней указаниям. Это позволит дольше прослужить аппарату без поломок. Следует использовать моющие компоненты которые предусмотрены для стиральных машин-автоматов.

Необходимо внимательно выбирать стиральные средства. Если применять вещества для стирки низкого качества, то это может привести к серьёзным неисправностям устройства.

Для предупреждения выхода ТЭНа из строя следует снижать жёсткость используемой для стирки воды. Например применением специальных составов типа Колгон или похожих. Такая профилактика должна использоваться при каждой стирке. Кроме этого следует придерживаться следующих рекомендаций:

перед стиркой внимательно осмотреть карманы белья, острые предметы могут повредить машину;
обувь или если на вещах есть пряжки, крупные пуговицы, замки из металла, следует стирать в специальном мешке для стирки;
при стирке нужно следить за количеством вещей и их равномерным распределением. Нарушение этого правила может стать причиной поломки машины;
не рекомендуется часто проводить стирку на режимах с температурой больше 90 градусов;
при стирке не оставляйте надолго машину без присмотра. В этом случае в экстренной ситуации можно принять меры и предотвратить протечку воды, либо поломку машинки;
после окончания стирки почистить приёмный контейнер для порошка и оставить открытым приёмный люк, для проветривания бака стиральной машины;
после каждой стирки чистить фильтр;
манжету загрузочного люка надо протирать после каждой стирки, иначе образуется плесень и неприятные запахи.

Очистка манжеты стиральной машины

Важно: Если вы проводите стирку, то выключать машину обесточивая её не рекомендуется, в этом случае есть вероятность поломки управляющего устройства. Скриншот из руководства пользователя

Скриншот из руководства пользователя

Желательно два раза в год проводить химическую чистку. Для этого в отделение для стирального порошка добавляется средство для чистки (например от накипи или лимонная кислота). Чистка стиральной машины рассмотрена в статье: «Как почистить стиральную машину: лучшие способы и средства для чистки».

Чистка стиралки лимонной кислотой

И далее машина запускается в режиме стирки при высокой температуре. В итоге получаем очистку внутренних частей машины, в том числе и нагревателя.

Проверка нагревателя

Первичную проверку водонагревателя можно провести во время работы машины. Если на панели прибора выставлена температура выше 40ºC, то через 10-15 минут после начала стирки пластиковое окно дверцы загрузки должно стать теплым. После окончания стирки влажное белье также имеет повышенную температуру. Исключение составляют режимы, при которых полоскание производится в холодной воде.

При отсутствии нагрева электронное табло может выдавать следующие коды:

H1, H2;
HE, HE1, HE2;
HC, HC1, HC2;
E5, E6.

Для проверки функциональности ТЭН потребуется мультиметр или другое устройство для измерения электросопротивления. При перегорании нагревателя происходит разрыв в трубчатом элементе, поэтому сопротивление между клеммами будет нулевым.

Как диагностировать поломку нагревателя:

разобрать корпус стиральной машины и извлечь контакты ТЭН;
перевести мультиметр в режим измерения сопротивления (в Ом);
приложить рабочие щупы друг к другу для проверки прибора (на табло мультиметра должен отобразиться 0);
прикоснуться щупами к клеммам (ножкам) нагревателя;
при отсутствии реакции приступить к замене ТЭН, при штатном сопротивлении — проверить функциональность блока управления и датчика нагрева воды (термистора).

Ремонт перегоревшей детали невозможен, поэтому необходима полная замена нагревателя.

Признаки неисправности тена

Иногда ТЭНы выходят из строя из-за заводского брака, но чаще всего причиной является жесткая вода, используемая при стирке. На поверхности нагревателя накапливается накипь, которая препятствует нагреву воды. ТЭН начинает перегреваться и в результате перегорает.

На нагревателе развивается коррозия и разрушает его поверхность. Это приводит к короткому замыканию. Часто ТЭНы ломаются из-за неправильной эксплуатации стиральных машин Zanussi. Например, при стирке слишком грязных или ветхих вещей. То же самое происходит и при стирке в машине вещей, не предназначенных для стирки в ней.
