Можно ли сделать индикатор своими руками? Принцип изготовления
Покупка прибора, обнаруживающего проводку, находящуюся в стене доступна каждому. Однако в этом не всегда есть надобность. В большинстве случаев требуется лишь найти кабель под напряжением, а значит, подойдет и любительский уровень прибора, который легко можно сделать самостоятельно.
Начнем процесс создания оборудования с подготовительного этапа, как это делается во всех электрических работах. Для этого подготовим специальный материал. В таких случаях подойдет старый рабочий омметр и полевой транзистор. Идеально приобрести головной телефон с аккумулятором.
Самодельный индикатор для скрытого электричества

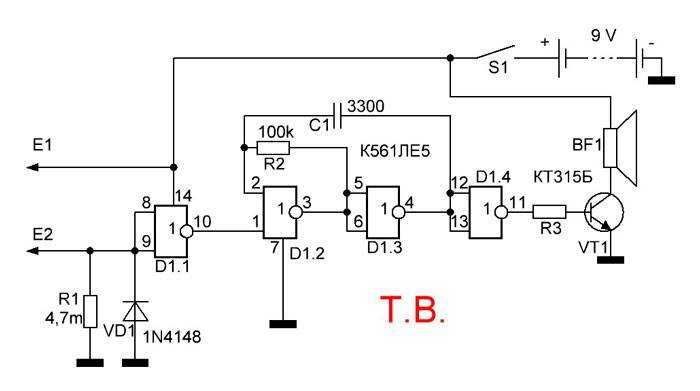

- Приступим к соединению инструментов. Для начала соединяем транзистор с омметром. Если все крепежи произведены правильно, прибор придет в радиус действия электромагнитных волн. Это будет заметно по отклонению стрелки, — если она будет перемещаться по максимуму, значит в этой зоне находится кабель, который вы ищите.
- Есть и иная схема подсоединения. Здесь непосредственно подключаются полевой транзистор, телефон и аккумулятор. В этих случаях сигнал обнаружения будет более громким.
Изготовление такого прибора подойдет лишь для поиска в сети проводников, находящихся под напряжением. Пустую, неисправную или старую проводку найти в стене не удастся. К тому же вам удастся избежать случайного поражения током при монтажных работах.
DYI, duwi для металла и проводки
Без этого прибора сложно представить себе любые ремонтные работы – детектор быстро и точно укажет на расположение скрытых конструкций и проводки. Применяя этот прибор, можно быть уверенным, что при бурении, сверлении и прочих работах, не будут повреждены никакие коммуникации.
Прибор небольшой по размерам и удобно располагается в руке. Звуковая и цветовая индикации дополняют удобство его использования. Принцип работы – прибор создает собственное магнитное поле, которое реагирует на скрытые коммуникации – трубы, арматура, каркасы, в том числе, и проводку, не зависимо от того, под напряжением она в данный момент или нет.
Отличительные особенности этой модели:
- глубина обнаружения металла – 24мм;
- глубина обнаружения напряжения – 30мм;
- питание – батарейки типа «Крона»;
Преимущества и недостатки
удобно располагается в руке;
масса – 0,2кг;
экономичность — длительный срок работы от одной батарейки;
простой в эксплуатации;
относительно низкая стоимость.
ограниченная площадь поиска;
при наличии штукатурки на стене, возможна некорректная работа.
Лучшие высокоточные детекторы скрытой проводки
Если точность – это ваш основной параметр выбора, то рассмотрите следующие предложения. Они находятся в разных ценовых категориях, но неизменно качественные и предельно точные.

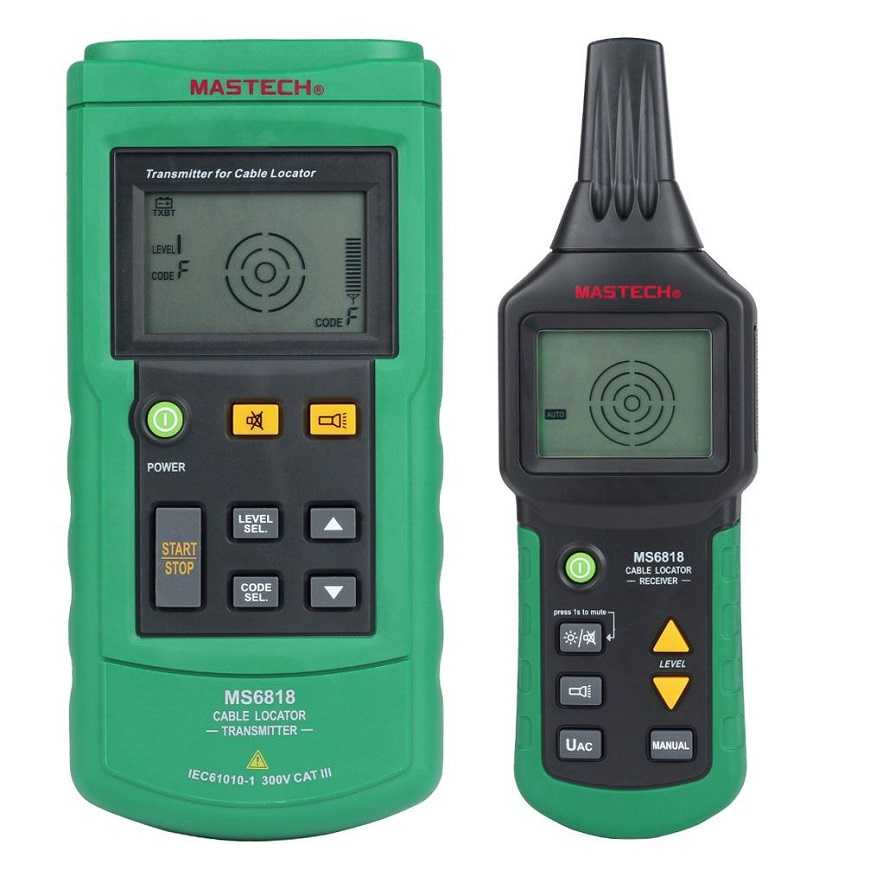

Mastech MS6818
Компактный Mastech MS6818
Мне нравитсяНе нравится
Очень компактный и функциональный прибор, который подходит как профессионалам, так и обычным пользователям. Он предназначен для поиска проводки в стенах, труб в земле, а также обрывов на линии. Кроме того, устройство способно определить скрытые распределительные коробки и розетки. Сам производитель позиционирует его как универсальный вариант.
Характеристики:
- высокая точность;
- сканирование на глубину в 2 метра;
- информативный дисплей;
- кнопки, выведенные к экрану.
Плюсы и минусы
многофункциональность;
безупречная точность;
качество сборки;
эргономичный корпус;
определение типа материала.
высокая стоимость;
сложные настройки.
Стоимость прибора доходит до 20 000 рублей в регионах.
CEM LA-1012
Модель CEM LA-1012
Мне нравитсяНе нравится
Одна из самых точных моделей в сегменте. Она выполнена в приятном синем цвете и имеет эргономичную форму, которая даже при длительной работе не даёт ощущать усталости в руке. Корпус сделан из пластика с повышенными ударопрочными свойствами. Производитель позаботился о хранении прибора, обеспечив комплектацию кейсом. Работа ведётся от батареек, замена осуществляется максимально просто.
Характеристики:
- глубина сканирования до 2,5 метров;
- автоотключение;
- несколько диапазонов измерений;
- информативный дисплей;
- звуковая индикация;
- подсветка.
Плюсы и минусы
компактность;
наличие фонаря;
отключение через час бездействия;
режим экономии энергии;
функциональность;
удобство использования;
приятный дизайн.
высокая стоимость;
индикация уровня заряда не всегда корректна.
Средняя стоимость прибора 15 000 рублей.

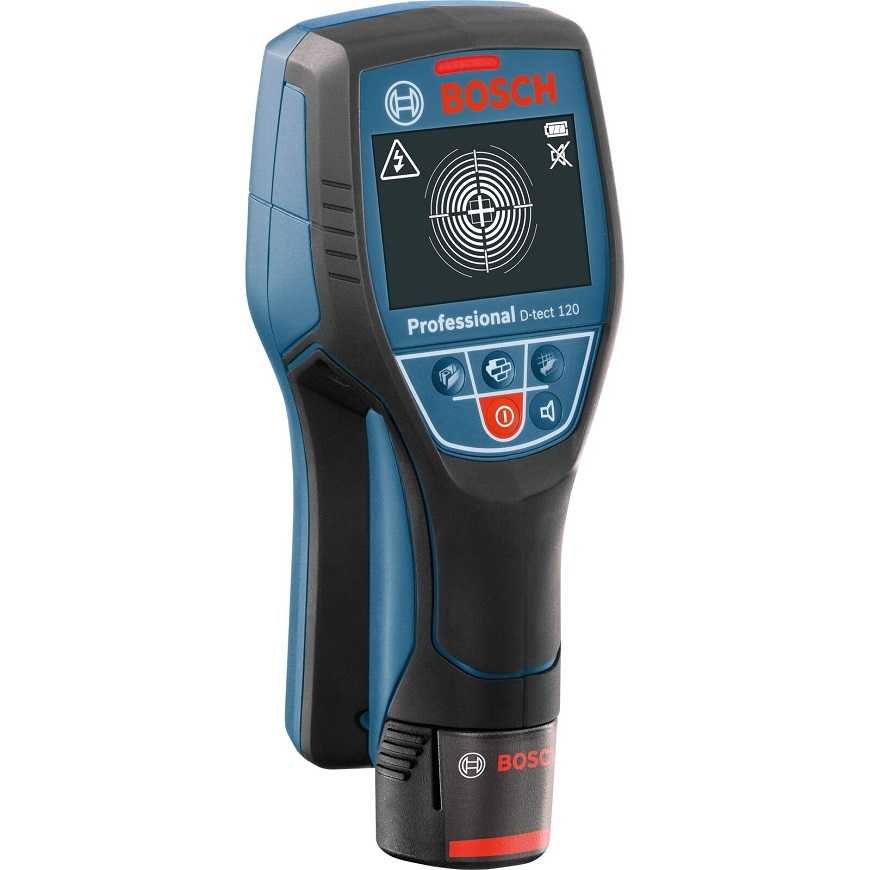

Bosch D-tect 120 Professional
Прибор Bosch D-tect 120 Professional
Мне нравится2Не нравится
Прибор профессионального назначения пользуется большим спросом. Он выполнен в брендовых цветах и в стандартной для подобных устройств форме. Корпус из прочного пластика выдерживает разные виды воздействий. Производитель предусмотрел накладки из резины. Тестер определяет проводку под напряжением, металлические трубы, конструкции из дерева и не только. Небольшие габариты делают его очень удобным в эксплуатации и хранении.
Характеристики:
- сквозное отверстие для разметки;
- запасной аккумулятор;
- информативный дисплей;
- подсветка;
- звуковая индикация.
Плюсы и минусы
хорошая глубина сканирования;
удобно лежит в руке;
простота управления;
возможность отключить звук;
оптимальное расположение кнопок;
функциональность.
не самая доступная цена;
требует наличие некоторого опыта работы с такими приборами.
Стоимость прибора 9 000 рублей.
Bosch D-tect 150 SV Professional
Вариант Bosch D-tect 150 SV Professional
Мне нравитсяНе нравится
Интересный вариант, который выпущен в рамках профессиональной линейки. Он устойчив и может находиться как в горизонтальной, так и в вертикальной плоскости. Прибор способен указывать не только глубину залегания проводки относительно стены, но и выдаёт точные показатели расстояния до ней. Производитель обеспечил систему встроенных подсказок, которая делает детектор оптимальным для новичков. Дисплей очень большой и информативный.
Характеристики:
- сканирование на глубину до 6 см;
- два датчика;
- роликовая опора;
- функция Signal View;
- графическая информация.
Плюсы и минусы
долговечность;
экономия энергии;
возможность поддерживать постоянное расстояние до поверхности;
радарный и индуктивный датчики;
простота настроек.
тяжёлый – более 1,5 килограммов;
очень высокая стоимость.
Купить прибор можно за 50 000 рублей.
Итоговая таблица рейтинга
Bosch D-tect 120 Professional
2
ЗУБР Профессионал DX-750
1
ЗУБР Мастер DX-350 45265
1
Индикаторная отвертка STAYER 4520-48
CEM LA-1012
Mastech MS6818
Bosch GMS 120 Professional
Bosch Universal Detect
Sparta 938225

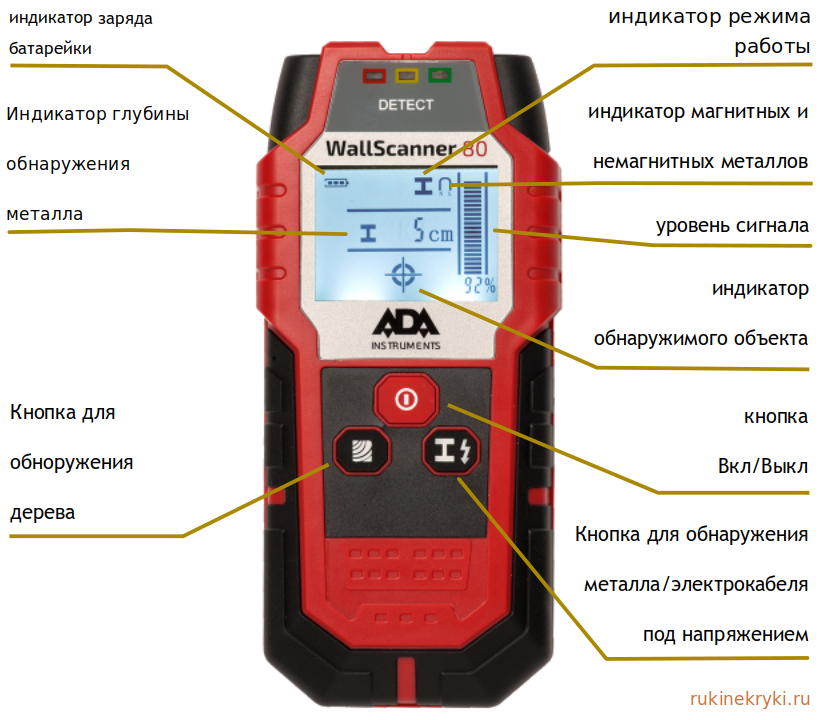

ADA instruments Wall Scanner 80
Condtrol Drill Check
Bosch D-tect 150 SV Professional
ELITECH Д 100
-1
ELITECH Д 80
-1
Laserliner MultiFinder Plus 080.965A
-1
ADA instruments Wall Scanner T
-1
ADA instruments Wall Scanner 50
-1
Виды и устройство индикаторных отверток
Тестер включает жало из металла, выступающий в роли проводника, резистор, преобразующий электричество до безопасной величины. Индикационный элемент в электрической цепи отвертки — неоновая лампочка, либо светодиод, который устанавливается после резистора. Индикатор соединяется с токопроводящим контактом на торце или корпусе рукоятки.
Принцип работы пробника прост. Жало прибора прикладывают к проводу, ток, если это фаза, проходит через тестер, резистор (сопротивление) на лампу или диод, а затем в землю. При работе с устройством, человек выполняет функцию заземляющего элемента. Когда ток проходить через резистор, его значение падает до безопасных величин, пользователь не ощущает, когда ток проходит через тело.
Такая конструкция заложена в основу простейших и универсальных моделей тестеров. Выделяют несколько видов индикаторных отверток:
Простые
В корпус установлена рабочая электрическая схема, со стандартным набором элементов: транзистор, резистор, индикатор — неоновые лампочки. Нулевая фаза — человек, который замыкает контактную пластину. Инструмент не функционален — определяет напряжение на проводе, но часто не срабатывает при напряжении в сети меньше 60 Вольт. Не подходит для поиска обрыва сети.
Со светодиодами
Модели имеют конструктивные и функциональные отличия от примитивной модели. В качестве индикатора установлен светодиод, позволяющий проверять цепь при напряжении, не превышающем 60 Вольт. В пробниках этого типа бывает биполярный транзистор, батарейки, которые дают возможность выполнять бесконтактную проверку. Светодиодные пробники подходят для определения обрывов в электрической цепи, тестируют схемы электрооборудования.
Универсальные
Портативные устройства с широкими возможностями. Инструментом этого типа выполняют тестирование контактным и бесконтактным способом, определяют обрыв, короткое замыкание с помощью «прозвона» сетей, в этом помогает световое и звуковое оповещение. Универсальные пробники используют при ремонте или настройке электронных приборов, транспорта, предназначены для работы с постоянным и переменным током. Работает тестер на батарейке, за зарядом которой следят. Если аккумулятор потеряет заряд, работать универсальная отвертка не будет.
Тип индикаторной отвертки выбирают в зависимости от предполагаемых работ. Для использования в быту достаточно простой модели, а для работы с электронными приборами выбирают универсальное устройство.
MS8902B Mastech
MS8902B Mastech – компактный и надежный помощник, небольшие размеры устройства, позволяют хранить его в кармане. Прибор быстро и качественно определяет расположение проводки (кабель от 12 до 600В) в самых разных материалах: бетон, кирпич, гипсокартон. Детектор применяется и как металлоискатель, правда, в этом случае глубина определения тогда составит всего 2,5см. Чувствительность прибора можно регулировать, при минимальной чувствительности, прибор легко определяет фазу и ноль в настенной розетке.
Преимущества и недостатки
минимальный вес, компактность (как фломастер);
простота эксплуатации;
универсальность;
обнаруживает проводку, находящуюся не под напряжением;
увеличенный диапазон сканирования;
несколько режимов работы;
невысокая цена.
необходимость каждый раз после выключения заново настраивать и калибровать детектор;
для использования в бытовых целях.
Дополнительные возможности применения индикатора
Возможности простой индикаторной отвертки могут быть значительно расширены и многие попросту не знают, что помимо привычной проверки наличия или отсутствия напряжения, этим прибором можно выполнять множество задач и искать различные неисправности.
Вот как это можно использовать на практике.
Проверка исправности ламп накаливания
Данную проверку можно производить непосредственно в магазине, не имея под рукой ничего кроме отвертки. Берете обыкновенную лампочку, одной рукой обхватываете металлический цоколь, а пальцем другой руки касаетесь контакта в верхней части отвертки.
После этого жалом дотрагиваетесь до центрального контакта на лампочке.
Если лампа исправна, светодиод загорится.
Правда 100% уверенности данная проверка не дает, так как если лампа разгерметизировалась, светиться она не будет, хотя цепь и остается при этом целой.
Проверка нагревательного тэна
Также можно легко проверить исправность или поломку нагревательного тэна. При этом его даже не обязательно вытаскивать наружу из оборудования.
Достаточно обеспечить свободный доступ к контактам. Перед этим все посторонние провода подключенные к ним требуется откинуть.
Проверка очень проста и не замысловата. Одной рукой касаетесь одного контакта тэна, а жалом отвертки другого. Палец второй руки опять должен быть на металлическом пятачке пробника.
Если лампочка индикатора при этом не горит, значит тэн не исправен и внутри него обрыв нагревательной спирали.
Таким образом можно проверять любые нагревательные элементы. Например, кипятильник проверяется непосредственно на самой вилке, даже разбирать ничего не нужно.
Определение правильного положения выключателя
Чтобы при ремонте смонтировать выключатель правильно, то есть:
Клавиша вверх
свет включается
Клавиша вниз
свет отключается
также можно воспользоваться пробником и прозвонить контакты.
Предварительно выключатель разбирается. Контакты у него обычно закрыты и поэтому просто подлезть руками к ним не получится.
Берете любой металлический предмет, например скрепку или гвоздик и прикасаетесь к одному из контактов
Не важно к какому — верхнему или нижнему
Индикаторная отвертка ставится на другой контакт. В отключенном положении выключателя светодиод не горит и наоборот. Оставляете выключатель во включенном состоянии, собираете его и в таком положении монтируете на стену.
Проверка напряжения на изолированном проводе
Если вы занимаетесь капитальным ремонтом в квартире, то наверняка сталкивались с ситуацией, когда после снятия старой штукатурки вдруг обнаруживается какой-то ранее не известный провод.
При этом абсолютно не понятно под напряжением он или нет. Перекусывать его кусачками нельзя, зачищать и оголять изоляцию тоже опасно.
Здесь опять на помощь приходит универсальная отвертка. Только использовать ее нужно несколько наоборот.
При этом верх с металлическим пятаком, подносите к изоляции провода. Провод при этом может быть даже под штукатуркой.
В таком положении чувствительность пробника выше и если в кабеле есть напряжение, то отвертка это покажет. Свечение может быть не таким ярким, но оно все равно будет.
Отыскание обрыва провода
Еще этим девайсом можно безопасно найти обрыв жилы внутри кабеля электропроводки или в переноске удлинителя.
Если удлинитель вдруг перестал работать, вот с чего нужно начинать поиск неисправности:
для начала убедитесь в отсутствии короткого замыкания
Отключаете все приборы из переноски. Берете рукой один контакт на вилке, а к другому подносите индикатор. Если он не горит, значит короткого замыкания нет.
далее нужно найти и пометить поврежденный провод
Также прикасаетесь пальцем любого контакта вилки, и жалом отвертки ищете его в розетке. Если не будет свечения во всех гнездах, то именно на этом проводнике и наблюдается обрыв.
Помечаете его маркером. Для чего это нужно? А необходимо это для того, чтобы подать фазу именно на этот провод, а не на другой исправный.
отверткой узнаете расположение фазы в рабочей розетке на стене и включаете вилку переноски в нее так, чтобы метки совпали
остается взять индикатор за жало и задней частью подвести к проводу
Перемещая его вдоль переноски следите за светодиодом. В том месте где он потухнет – там и обрыв.
Таким же способом можно определить обрыв провода и в стационарной проводке. Главное чтобы кабель не был под толстым слоем штукатурки.
Как правильно пользоваться индикаторной отверткой
Проверить удлинитель
При проверке переноски всё обстоит несколько сложнее. Для начала нужно отключить его от питания. Далее закорачиваем цепь. Делаем перемычку из провода и ставим её между гнездами любой из розеток. Дальше проще. Берем один из концов вилки, а ко второму прикасаемся жалом. Если горит индикатор, то все нормально, а уж если не г – стало быть переноска не работает.
Ищем скрытую проводку
Электронной индикаторной отвёрткой можно найти и скрытую проводку. Однако следует учитывать, что она не дает высокой точности в определении. Погрешность составляет примерно 15-20 сантиметров. Но даже это показывает безопасную зону для работы. Кроме того, отвертка не позволит обнаружить экранированный и обесточенный провод.
Индикаторная отвертка
Часто встречаются индикаторы напряжения, выполненные в виде отвертки. Они определяют фазный провод сети 220 В и указывают на наличие тока, протыкающего по проводнику. Это простой и доступный по стоимости прибор, работающий контактным и бесконтактным методом.
Рукоятка индикатора прозрачная, внутри загорается лампочка и резистор. По звуковому и световому сигналу легко определить, где проложены скрытые провода. Шлиц отвертки делают прямым, чтобы удобно было контактировать с поверхностью предметов.
Существуют модификации отвертки, рассчитанные на разное напряжение и условия работы. С их помощью можно за 2-3 секунды определить, подается ли напряжение в дом, работает ли розетка, где проходит провод. Проведя индикатором скрытой проводки по поверхности стены, можно смело вбивать гвоздь, вкручивать саморез и применять перфоратор.
Контактная модель
Контактным индикатором определяют работоспособность розеток, проверяют наличие заземления удлинителей, находят фазу патронов люстры и фазовые провода при монтаже электрики.
Чтобы контактный индикатор начал работать, его надо взять в руку и нажать кнопку на рукоятке. Острым концом (жалом) дотрагиваются до контакта. Если на проводе есть напряжение, то замигает лампочка. Так определяют фазовый провод. Контакт с телом должен быть обязательно, поскольку человек входит в цепь. Сопротивление встроенного резистора велико, поэтому ток в цепи будет мал и не нанесет вреда.
Недостатком может быть плохая сборка или слабое свечение лампочки. Понятно, что скрытую проводку такой прибор не определит.
Бесконтактная модель
Индикаторы, снабженные батарейкой, могут уже и бесконтактным способом определять скрытую проводку. На них устанавливают светодиодную лампочку, потребляющую минимум энергии. Хотя радиус действия индикатора невелик, он способен найти проводку под слоем штукатурки и даже небольшим слоем цемента.
Действие индикатора основано на генерации магнитного поля (наведенное поле). Отверткой в виде индикатора можно легко определить целостность скрытого провода и проверить, есть ли утечка тока на корпус прибора.
Преимущества такого индикатора еще и в том, что его можно использовать, как шлицевую отвертку. С ее помощью откручивают небольшие винтики и болты, не прилагая значительного усилия, чтобы не повредить прибор. Питающую батарейку придется периодически менять. Это причисляют к недостаткам индикатора.
Выпускают электронные бесконтактные индикаторы. Они подают звуковой сигнал при определении напряжения, и в дополнение показывают его значение на дисплеи. Диапазон измерения 12…250 В. Такие модели очень удобны, но стоимость их выше. Благодаря простоте, доступности и компактным размерам индикаторные отвертки пользуются спросом у электриков и людей, никак не связанных с этой профессией. Индикаторы применяют в быту и на производстве.
Индикаторные отвёртки
Самые простые детекторы скрытых проводок — это тестеры и индикаторные отвёртки, дешёвые и надёжные, но не очень точные — по ним действительно сложно понять, есть провод под штукатуркой или нет. Так как тестер-отвёртка имеет и другие задачи, функции детектора у неё работают по остаточному принципу. Это обычная электрика, которая работает при замкнутой одной цепи (зажимаем, прикладываем).
Срабатывает отвёртка и на прикосновение, и на структуру материалов — поэтому особо точности ждать не стоит, зависит от стены.
Отдельно хочется упомянуть целый класс квази-детекторов, построенных на том же простом бесконтактном статическом принципе — это множество «быстрых и дешёвых индикаторов», включая всеми любимый детектор Дятел и его китайские клоны. Действительно, эффективности от старых детекторов не больше, чем от отвёртки за 50−60 рублей. Нет смысла переплачивать, а потом всё равно получать низкую точность.
Сигнализатор Дятел
Как провести поиск скрытой проводки Дятлом. Все начинается с выбора режима. Их четыре, от которых зависит глубина обнаружения металла. Каждый режим обозначается кнопкой. Нажимаете на выбранную и удерживаете ее в таком положении. Водите прибором по стене. При определении скрытой проводки в квартире он издает сигнал: звуковой и световой.
Что касается металлической арматуры, которая присутствует во всех бетонных строениях, то именно она часто создает помехи и точно определить, как найти электропроводку в стене бывает непросто. Чтобы она не была помехой, необходимо подключить к проводке бытовой прибор высокой мощности. Таким образом, внутри кабеля в стене начнет перемещаться ток повышенной силы. На него и будет реагировать датчик сканера. Арматура же создаст помехи, но точность определения проводки в стене (ее месторасположения) будет высокой. Используя этот тип детектора скрытой проводки, можно гарантировать высокую точность определения расположения проводов.
Принцип действия индикаторной отвертки
Универсальный и доступный всем слоям населения индикатор напряжения должен быть в арсенале каждого хозяина. Устранение неисправностей электрической проводки с использованием надежных, компактных устройств, идентифицирующих напряжение в сети, позволяет исключить опасность для здоровья и жизни мастера. Устройство индикаторной отвертки отличается простотой и небольшим количеством деталей.
К основным конструктивным элементам устройства, который может показать фазу и ноль, относятся:
- корпус, состоящий из изолированной рукоятки, стержня, в торце которого размещено жало отвертки;
- резистор с высоким сопротивлением;
- индикаторная лампочка;
- пружина;
- контактная пластина.
Принцип работы индикаторной отвертки контактного типа основан на прохождении электрического тока через жало после его прикосновения к фазному проводу, резистор и лампочку, вызывая ее свечение, а также последующем его уходе при помощи сенсорного контакта по направлению к земле через тело мастера. Большое сопротивление резистора приводит к получению низкого напряжения. Его величина неощутима и безопасна для здоровья, жизни людей.
Электростатический детектор
На рынке представлен большой ассортимент данных устройств. И от того, где будет использоваться прибор для поиска скрытой проводки, зависит и вид приспособления.
Электростатический индикатор внешне похож на маркер
В ящике для инструментов мужчинам не плохо бы иметь самый обыкновенный электростатический индикатор. Внешне напоминает маркер – аналогичной формы и размера.
Принцип действия такого устройства прост. Он снабжен специальными датчиками, которые реагируют на электростатическое поле.
Электрический кабель он находит без проблем: сканирует стену на глубину 60 мм. Правда, такой прибор для обнаружения скрытой электропроводки зафиксирует лишь действующий кабель. Тот, куда не подается напряжение, он не увидит. А это может привести к серьезным последствиям. Особенно при ремонте освещения, различных манипуляциях с ним.
Прибор электростатического типа в помещениях с повышенной влажностью не эффективен
Подведет хозяина прибор для обнаружения скрытой проводки электростатического типа и в том случае, если придется работать со стеной, которая отличается повышенной влажностью. Например, стена в ванной комнате. Не сработает он и на металлической поверхности – в гараже, подсобке или сарае, облицованных металлопрофилем.
Вот и получается, что такой детектор проводов хорош лишь для любителей. Простым мужчинам, которым подключить новый электрический светильник, просверлить стену, изменить дизайн интерьера требуется не часто, такой инструмент сослужит отличную службу.
Профессиональным электрикам, отделочникам, которые ежедневно разгадывают сложные ребусы по нахождению электрического кабеля в незнакомых помещениях, лучше выбрать более совершенного помощника.
Бесконтактный детектор напряжения СЕМ AC-8 481400 определяет переменное напряжение в диапазоне от 200 до 1000 В
Так, качественный прибор для определения проводки в стене электростатического типа предлагают китайцы. В районе 650 рублей стоит бесконтактный детектор напряжения AC-8. В аналогичной ценовой категории необходимый ручной инструмент можно приобрести торговой марки GROSS.
Пользуется спросом сигнализатор Е-121 (Дятел). Стоимость составляет около 2 тысяч рублей.
Четыре диапазона чувствительности позволяют ему реагировать на радиосети, высоковольтные линии передач. Производится в Житомире.
Примеры и сравнение популярных моделей
В продаже можно найти разные детекторы заводского производства.
- Искатель скрытой электропроводки «Дятел». Он представляет собой многофункциональный прибор для работы с электрическими сетями. Тестер скрытой проводки входит в его конструкцию. В сложном инструменте «Дятел» соединены сразу несколько незаменимых гаджетов. Устройство имеет 4 уровня восприимчивости. Самый высокий позволяет находить электропроводку и металлические предметы на глубине до 700 мм. Погрешность местонахождения проводника составляет 10 мм. Несмотря на столь высокие показатели, цена этого детектора не превышает 2 000 рублей. Возможно потому, что он отечественный.
Инструмент «Дятел» представляет собой многофункциональный прибор, одним из предназначений которого является поиск замурованных в стену проводов
Металлодетектор и индикатор электропроводки Bosch GMS 120 Professional находит провода под напряжением на глубине 50 мм
Прибор управляется всего одной кнопкой и находит провода на глубине до 70 мм
Прибор LUX-TOOLS недорого стоит и может определить место расположения проводов в городской квартире
Этот прибор поможет отыскать не только провода, но и деревянные конструкции
Детектор Skil 0550 AA может определять глубоко заложенные провода, а также металлические и деревянные предметы
Этот детектор поможет отыскать провода под напряжением и металлические конструкции (например, арматуру в бетоне при сверлении)
Искатель скрытой проводки ЛИС-М
ЛИС-М – искатель скрытой проводки отечественного производства (Тверь). Сравнивать буду его с LA-1012, так как они находятся в одном ценовом диапазоне. Поставляется прибор в тряпичной сумочке. В комплект поставки входит: приемник, генератор, щупы, навинчивающиеся на щупы крокодилы, выносной датчик и руководство по эксплуатации. Батареек в данном устройстве нет. По комплектующим: щупы имеют тонкие наконечники, которые будут легко выпадать из розетки. Вот тут бы неплохо иметь другие щупы или щупы от LA-1012. Крокодилы имеют малый раскрыв (около 1 см) – это тоже отнесу к недостаткам. Исполнение: корпус прибора имеет шероховатый скользкий пластик, но этот пластик совсем не пахнет (не то, что у LA-1012). Из-за прямоугольной корпуса формы не очень удобно ложится в руку. Довольно легкий. Индикаторами мощности сигнала служат 8 светодиодов. Кнопки легко и качественно нажимаются. Искатель скрытой проводки ЛИС-М обладает абсолютно идентичными функциями, что и LA-1012, кроме работы в многодиапазонном режиме (нельзя использовать 2 генератора с разными сигналами для точного отыскания мест обрывов и КЗ). Данный комплект (ЛИС-М) спасовал только на монолитной стене с армирующей сеткой (ячейка 50х50мм, сетка залегает на глубине 1-3 см от поверхности железобетонной плиты). На остальных поверхностях (материалах) прибор показал себя абсолютно так же, что и LA-1012. Удалось достичь обнаружение кабеля в кирпичной стене на глубине 1,2м (Тестировали очень просто: была кирпичная стена 80 см, к которой прикладывали несколько слоев отдельных кирпичей. Сигнальный кабель шел по обратной стороне этой стены. Таким образом измеряли максимальную глубину залегания кабеля). У данного прибора имеется выносной датчик, который можно применять в труднодоступных местах. Но на практике он оказался бесполезным (причем обладает меньшей чувствительностью, чем датчик, установленный в корпус прибора). Серьезных эксплуатационных недостатков не выявил. Цена вопроса: 7990 руб. (она фиксируется производителем).
Универсальный детектор проводки

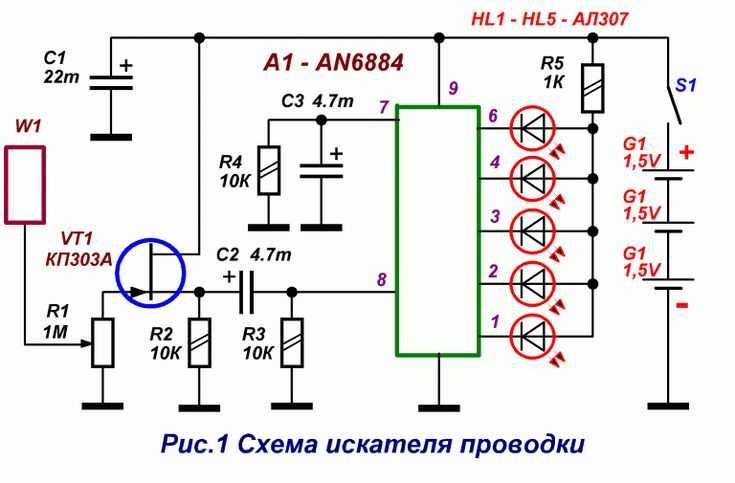

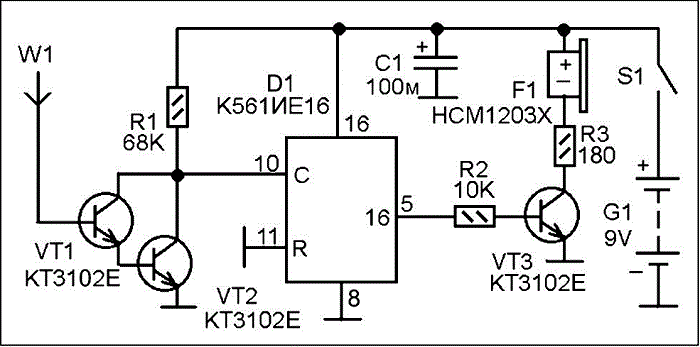

Можно сделать универсальный индикатор скрытой проводки своими руками, при условии, что есть некоторые навыки в составлении радиосхем.
Искатель содержит два независимых блока: искателя скрытой проводки под напряжением и металлодетектора. Это позволяет обнаруживать электропроводку, когда она проложена в стальных рукавах или отсутствует напряжение в сети. Дополнительно детектор ищет и находит старую обесточенную проводку, арматуру, гвозди и другие металлические предметы.
Основу детектора составляют два операционных усилителя КР140УД1208. Блок искателя скрытой проводки представляет собой практически то же, что и предыдущий прибор только без звукового оповещения.
Блок металлоискателя работает следующим образом.
На транзисторе КТ315 собран высокочастотный генератор, который с помощью переменного сопротивления R6 вводится в режим возбуждения. Выходной сигнал генератора выпрямляется диодом КД522 и переводит собранный на операционном усилителе КР140УД1208ОУ компаратор в состояние, когда генератор звуковых сигналов, собранный на цифровой микросхеме К561ЛЕ5 находится в режиме ожидания, а светодиод гаснет.
Вращением переменного сопротивления R6 изменяется режим работы транзистора КТ315 таким образом, чтобы он находился на пороге генерации. Контроль состояния осуществляется с помощью светового индикатора и генератора звукового сигнала. Они должны отключиться. Для обнаружения скрытой проводки нужно поднести прибор к стене, при сближении антенны (катушек индуктивности L1, L2) с металлом, магнитное поле меняется, происходит срыв генерации, компаратор запускается, светодиод загорается. Пьезоизлучатель начинает издавать звук с частотой 1 КГц.
