Индуктивность конденсаторов и полное сопротивление

Колебательный контур

Емкость и индуктивный элемент, соединенные в цепь, образуют колебательный контур с резко выраженными частотными свойствами и будут являться резонансной системой. В качестве системы используется конденсатор, изменяя емкость которого, можно производить коррекцию частотных свойств.

Последовательный и параллельный колебательные контуры

Если измерить резонансную частоту, используя известный конденсатор, то можно определить индуктивность катушки.

Индуктивность – важнейший элемент в разных областях электротехники. Для правильного применения нужно знать все параметры используемых элементов.

Устройство, которое позволяет определить параметры катушек индуктивности, в том числе добротность, может называться L-метр или Q-метр.

Q-метр для измерения добротности

Калькулятор расчета многослойной катушки индуктивности

На практике нередко случаются ситуации, когда при выходе со строя катушки индуктивности, ее необходимо восстановить – намотать новую проволоку взамен старой. При этом вам уже известны геометрические параметры катушки, но требуется узнать, сколько сделать витков, слоев, их толщину и длину необходимого для этого провода. Стоит отметить, что при намотке витки должны ложиться вплотную без зазора.

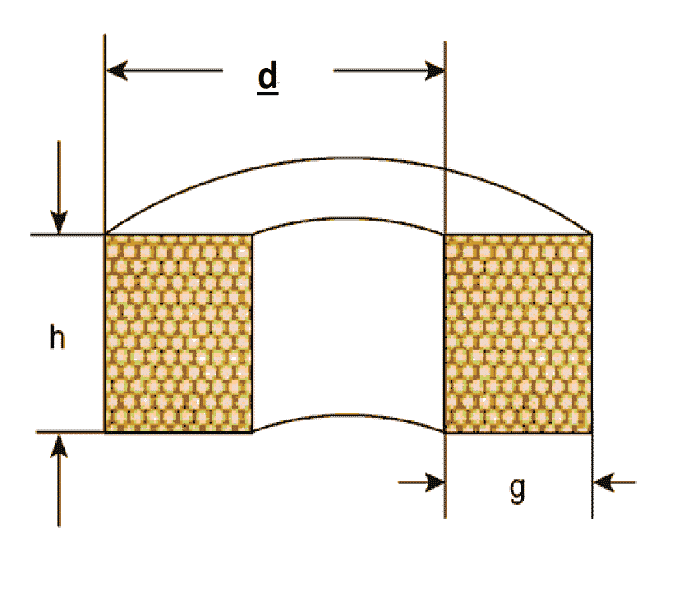

Для расчета индуктивности многослойной катушки используется такая формула:

• d – сумма диаметра каркаса и толщины намотки только с одной стороны;
• n – количество витков;
• g – толщина намотанной проволоки;
• h – высота намотанной проволоки;

Из этой формулы, зная величину индуктивности, можно вывести толщину намотки:

Для определения количества витков необходимо воспользоваться формулой:

• d­пр – диаметр провода
• h – высота катушки;
• g – толщина намотки.

Расчет количества витков

Длину одного витка можно определить следующим образом:

Где π – это константа, а dвит_— это диаметр витка.

Тогда, зная общее число витков и принимая, что d – это усредненное значение диаметра для всех витков, длина всего провода будет определяться по формуле:

Через сопротивление провода можно определить его диаметр, для чего понадобится выразить сопротивление через геометрические параметры устройства.

где ρ – удельное сопротивление металла, из которого изготовлен проводник, а S – площадь проводника, которая определяется по формуле:

Подставив значение площади и длины провода, получим такое выражение для определения сопротивления:

Из значения сопротивления можно вывести формулу для определения диаметра провода, подставив предварительно формулу для вычисления количества витков:

После получения величины диаметра провода, можно определить количество витков, которое подставляется с остальными данными в первую формулу для расчета индуктивности.

Число слоев можно определить, разделив толщину намотки на диаметр провода:

Посредством вышеприведенных вычислений можно определить все параметры многослойной катушки индуктивности, которые помогут вам изготовить устройство с нужными параметрами. Также, чтобы облегчить вычисления вы можете воспользоваться нашим онлайн калькулятором ниже.

Самоиндукция. Индуктивность. Энергия магнитного поля тока

Подробности

Обновлено 21.07.2018 11:56

Просмотров: 1196

«Физика — 11 класс»

Самоиндукция.

Если по катушке идет переменный ток, то:
магнитный поток, пронизывающий катушку, меняется во времени,
а в катушке возникает ЭДС индукции .
Это явление называют самоиндукцией.

По правилу Ленца при увеличении тока напряженность вихревого электрического поля направлена против тока, т.е. вихревое поле препятствует нарастанию тока.
При уменьшения тока напряженность вихревого электрического поля и ток направлены одинаково, т.е.вихревое поле поддерживает ток.

На вышеприведенном рисунке
при замыкании ключа первая лампа вспыхивает практически сразу, а вторая — с заметным запозданием, т.к. ЭДС самоиндукции в цепи второй лампы велика, и сила тока не сразу достигает своего максимального значения.

При размыкании ключа в катушке L возникает ЭДС самоиндукции, которая поддерживает уменьшающийся ток.
В момент размыкания через гальванометр идет ток размыкания, направленный против начального тока до размыкания.
Сила тока при размыкании может быть больше начального тока, т.е. ЭДС самоиндукции больше ЭДС источника тока.

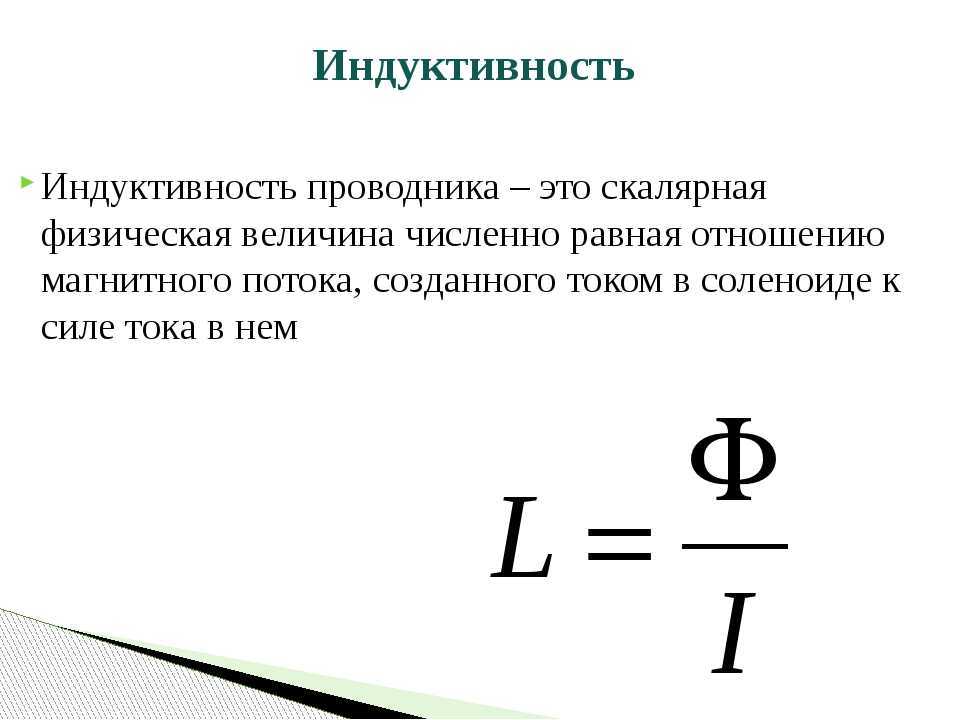

Индуктивность

Величина индукции магнитного поля, создаваемого током, пропорционален силе тока, а магнитный поток пропорционален магнитной индукции.

Следовательно

Ф = LI

где L — индуктивность контура (иначе коэффициентом самоиндукции), т.е. это коэффициент пропорциональности между током в проводящем контуре и магнитным потоком.

Используя закон электромагнитной индукции, получаем равенство

Индуктивность — это физическая величина, численно равная ЭДС самоиндукции, возникающей в контуре при изменении силы тока в нем на 1 А за 1 с.

Индуктивность зависит от размеров проводника, его формы и магнитных свойств среды, в которой находится проводник, но не зависит от силы тока в проводнике.

Индуктивность катушки (соленоида) зависит от количества витков в ней.

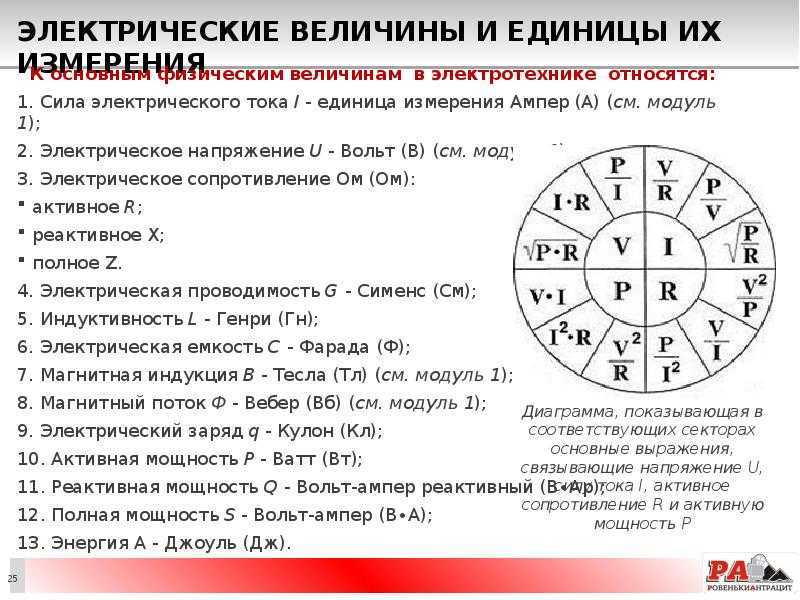

Единицу индуктивности в СИ называется генри (1Гн).
Индуктивность проводника равна 1 Гн, если в нем при равномерном изменении силы тока на 1 А за 1 с возникает ЭДС самоиндукции 1 В.

Аналогия между самоиндукцией и инерцией.

Явление самоиндукции подобно явлению инерции в механике.

В механике:
Инерция приводит к тому, что под действием силы тело приобретает определенную скорость постепенно.
Тело нельзя мгновенно затормозить, как бы велика ни была тормозящая сила.

В электродинамике:
При замыкании цепи за счет самоиндукции сила тока нарастает постепенно.
При размыкании цепи самоиндукция поддерживает ток некоторое время, несмотря на сопротивление цепи.

Явление самоиндукции выполняет очень важную роль в электротехнике и радиотехнике.

Энергия магнитного поля тока

По закону сохранения энергии энергия магнитного поля, созданного током, равна той энергии, которую должен затратить источник тока (например, гальванический элемент) на создание тока.
При размыкании цепи эта энергия переходит в другие виды энергии.

При замыкании цепи ток нарастает.
В проводнике появляется вихревое электрическое поле, действующее против электрического поля, созданного источником тока.
Чтобы сила тока стала равной I, источник тока должен совершить работу против сил вихревого поля.
Эта работа идет на увеличение энергии магнитного поля тока.

При размыкании цепи ток исчезает.
Вихревое поле совершает положительную работу.
Запасенная током энергия выделяется.
Это обнаруживается, например, по мощной искре, возникающей при размыкании цепи с большой индуктивностью.

Энергия магнитного поля, созданного током, проходящим по участку цепи с индуктивностью L, определяется по формуле

Магнитное поле, созданное электрическим током, обладает энергией, прямо пропорциональной квадрату силы тока.

Плотность энергии магнитного поля (т. е. энергия единицы объема) пропорциональна квадрату магнитной индукции: w_м ~ В2,
аналогично тому как плотность энергии электрического поля пропорциональна квадрату напряженности электрического поля w_э ~ Е2.

Следующая страница «Электромагнитное поле. Электродинамический микрофон»

Назад в раздел «Физика — 11 класс, учебник Мякишев, Буховцев, Чаругин»

Электромагнитная индукция. Физика, учебник для 11 класса — Класс!ная физика

Электромагнитная индукция. Магнитный поток —
Направление индукционного тока. Правило Ленца —
Закон электромагнитной индукции —
ЭДС индукции в движущихся проводниках. Электродинамический микрофон —
Вихревое электрическое поле —
Самоиндукция. Индуктивность. Энергия магнитного поля тока —
Электромагнитное поле —
Примеры решения задач —
Краткие итоги главы

Индуктивность нелинейного тороида

Расчет нелинейного тороида может быть произведен, если задана зависимость В (H) или µ(H). Так как эти зависимости теоретически не выводятся, то для приближенного решения подбирают по кривой В(H) аппроксимирующую функцию.

Пусть аппроксимирующая функция для характеристики В (H) (рис. 1.20)
материала сердечника тороида будет

где а и b — постоянные.

Так как для тороида с ферромагнитным однородным cердечником напряженность поля по-прежнему определяется формулой

то индукция будет равна

а потокосцепление

откуда статическая индуктивность

а дифференциальная индуктивность

Кривые зависимости этих индуктивностей от тока представлены
на рис. 1.20.

Рекомендую подробно изучить предметы:

Электротехника Основы теории цепей

Ещё лекции с примерами решения и объяснением:

• Энергия в электрических цепях
• Линейные электрические цепи
• Нелинейные электрические цепи
• Магнитные цепи и их расчёт
• Электрическая ёмкость и ее расчет
• Линейные н нелинейные диэлектрики и конденсаторы
• Сопротивление и его расчет
• Линейные и нелинейные резисторы

Что такое индуктивность

Индуктивностью называется идеализированный элемент электрической цепи, в котором происходит запасание энергии магнитного поля. Запасания энергии электрического поля или преобразования электрической энергии в другие виды энергии в ней не происходит.

Наиболее близким к идеализированному элементу — индуктивности — является реальный элемент электрической цепи — индуктивная катушка.

В отличие от индуктивности в индуктивной катушке имеют место также запасание энергии электрического поля и преобразование электрической энергии в другие виды энергии, в частности в тепловую.

Количественно способность реального и идеализированного элементов электрической цепи запасать энергию магнитного поля характеризуется параметром, называемым индуктивностью.

Таким образом термин «индуктивность» применяется как название идеализированного элемента электрической цепи, как название параметра, количественно характеризующего свойства этого элемента, и как название основного параметра индуктивной катушки.

Рис. 1. Условное графическое обозначение индуктивности

Связь между напряжением и током в индуктивной катушке определяется законом электромагнитной индукции, из которого следует, что при изменении магнитного потока, пронизывающего индуктивную катушку, в ней наводится электродвижущая сила е, пропорциональная скорости изменения потокосцепления катушки ψ и направленная таким образом, чтобы вызываемый ею ток стремился воспрепятствовать изменению магнитного потока:

Потокосцепление катушки равно алгебраической сумме магнитных потоков пронизывающих ее отдельные витки:

где N — число витков катушки.

В системе единиц СИ магнитный поток и потокосцепление выражают в веберах (Вб).

Магнитный поток Ф, пронизывающий каждый из витков катушки, в общем случае может содержать две составляющие: магнитный поток самоиндукции Фси и магнитный поток внешних полей Фвп: Ф — Фси + Фвп.

Первая составляющая представляет собой магнитный поток, вызванный протекающим по катушке током, вторая — определяется магнитными полями, существование которых не связано с током катушки — магнитным полем Земли, магнитными полями других катушек и постоянных магнитов. Если вторая составляющая магнитного потока вызвана магнитным полем другой катушки, то ее называют магнитным потоком взаимоиндукции.

Потокосцепление катушки ψ , так же как и магнитный поток Ф, может быть представлено в виде суммы двух составляющих: потокосцепления самоиндукции ψси , и потокосцепления внешних полей ψ вп

Наведенная в индуктивной катушке ЭДС е, в свою очередь, может быть представлена в виде суммы ЭДС самоиндукции, которая вызвана изменением магнитного потока самоиндукции, и ЭДС, вызванной изменением магнитного потока внешних по отношению к катушке полей:

здесь еси — ЭДС самоиндукции, евп — ЭДС внешних полей.

Если магнитные потоки внешних по отношению к индуктивной катушке полей равны нулю и катушку пронизывает только поток самоиндукции, то в катушке наводится только ЭДС самоиндукции.

Потокосцепление самоиндукции зависит от протекающего по катушке тока. Эта зависимость, называемая вебер — амперной характеристикой индуктивной катушки, в общем случае имеет нелинейный характер (рис. 2, кривая 1 ).

В частном случае, например для катушки без магнитного сердечника, эта зависимость может быть линейной (рис. 2, кривая 2).

Рис. 2. Вебер-амперные характеристики индуктивной катушки: 1 — нелинейная, 2 — линейная.

В системе единиц СИ индуктивность выражают в генри (Гн).

При анализе цепей обычно рассматривают не значение ЭДС, наведенной в катушке, а напряжением на ее зажимах, положительное направление которого выбирают совпадающим с положительным направлением тока:

Идеализированный элемент электрической цепи — индуктивность, можно рассматривать как упрощенную модель индуктивной катушки, отражающую способность катушки запасать энергию магнитного поля .

Для линейной индуктивности напряжение на ее зажимах пропорционально скорости изменения тока. При протекании через индуктивность постоянного тока напряжение на ее зажимах равно нулю, следовательно, сопротивление индуктивности постоянному току равно нулю.

Что такое индуктивность

Индукция — это элемент цепи, в которой энергия сохраняется за счет магнитного поля. Таким образом, поле сохраняется или преобразуется в другие виды энергии. Самый идеальный пример — индукционная катушка. Он накапливает поле и преобразует его в другие формы энергии, включая тепловую энергию. Функция накопления магнитных полей называется индукцией. Индукция напрямую связана с электромагнитной индукцией. Эту статью можно найти на нашем сайте. В данной статье описывается это природное явление, как оно возникает, как используется на практике, что измеряется и как рассчитать его физические свойства. Он дополнен двумя видеоматериалами и одной статьей по отдельным темам.

Некоторые практические вопросы и конструкции катушек индуктивности

На практике используются различные конструкции катушек индуктивности. В зависимости от назначения и применения устройства изготавливаются по-разному, но при этом необходимо учитывать явления, происходящие в реальной катушке.

Добротность катушки индуктивности

Помимо индуктивности, реальная катушка имеет множество других параметров, одним из наиболее важных является коэффициент качества. Эта величина определяет потери в катушке и зависит от

• омических потерь в проводе обмотки (чем больше сопротивление, тем ниже добротность);
• диэлектрических потерь в изоляции провода и каркасе обмотки;
• потерь в экране;
• потерь в сердечнике.

Все эти величины определяют сопротивление потерям, а коэффициент качества — это безразмерная величина, равная Q=ωL/R потери. Где.

• ω = 2*π*F – круговая частота;
• L – индуктивность;
• ωL – реактивное сопротивление катушки.

Коэффициент качества можно приблизительно определить как отношение реактивного (индуктивного) сопротивления к активному сопротивлению. С одной стороны, молекулы увеличиваются с ростом частоты, но в то же время, из-за скин-эффекта, сопротивление потерь также увеличивается, а эффективная площадь поперечного сечения проводника уменьшается.

Экранный эффект

Для уменьшения влияния инородных тел, электрических и магнитных полей и взаимодействия элементов через эти поля, катушки (особенно высокочастотные) часто помещают в экраны. Помимо благоприятного воздействия, экранирование вызывает снижение добротности катушки, уменьшение индуктивности и увеличение паразитной емкости. Кроме того, чем ближе стенка экрана к обмотке катушки, тем сильнее негативные эффекты. По этой причине экранированные катушки почти всегда проектируются регулируемыми.

Подстроечная индуктивность

В некоторых случаях, после подключения катушки к другим компонентам схемы, значение индуктивности должно быть точно отрегулировано на месте, чтобы компенсировать любые отклонения в настройке. Для этого используются различные методы (например, вращение), но наиболее точным и плавным методом является настройка ядра. Он имеет форму резьбового стержня, который можно вращать в каркасе для регулировки индуктивности катушки.

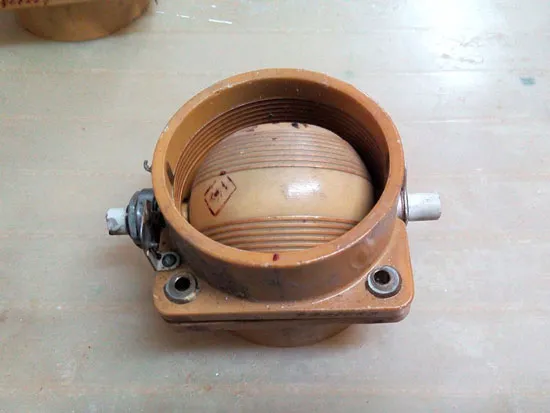

Переменная индуктивность (вариометр)

Там, где требуется функциональная индукция или индуктивная связь, используются различные конструкции катушек. Он содержит две обмотки — подвижную и неподвижную. Общая индуктивность равна сумме индуктивностей двух катушек и взаимной индуктивности между ними.

Когда относительное положение одной катушки изменяется по сравнению с другой, регулируется общее значение самоценности. Такие устройства называются тяжеловесными и часто используются в телекоммуникационном оборудовании для регулирования резонансных контуров, где использование переменной емкости конденсаторов по каким-либо причинам невозможно. Барометры очень громоздки и ограничивают применение.

Индуктивность в виде печатной спирали

Катушки с низкой самогенерацией могут быть выполнены в виде печатных катушек. Преимуществами этой конструкции являются

Индуктивность конденсаторов и полное сопротивление

Для того что бы учесть наличие в конденсаторе активное сопротивление r

и индуктивностьL , кроме емкостиC , вместо надо пользоваться полным сопротивлением конденсатора:

r, z = ; L = ; С =

Выражение характерно для последовательной эквивалентной схемы конденсатора.

При повышении циклической частоты емкостное сопротивление уменьшается, а индуктивное сопротивление растет, поэтому зависимость должна иметь U – образный характер (рис. 22).

При (резонансная частота) конденсатор ведет себя уже не как емкость, а как индуктивность:

Индуктивность конденсаторов очень мала и ее выражают в мкГн

инГн . Например воздушный образцовый конденсатор с емкостьюС = 100 пФ индуктивноL = 10 – 20 нГн ; емкостьюС = 1000 пФ – L = 30 – 50 нГн .

В намотанных спиральных конденсаторах большая индуктивность может быть обусловлена витками спирали. В связи с этим вместо обычной намотки со скрытой фольгой была предложена «безындукционная» намотка с выступающей фольгой (рис. 23). При такой намотке обкладки смещаются к противоположным торцам секции, что дает возможность замыкания накоротко всех витков спирали. Недостаток – увеличенный вес фольги.

Малые значения индуктивности L

можно получить и при обычной намотке, если располагать выводные контакты обеих обкладок ближе друг к другу. В намотанном конденсаторе со скрытой фольгой индуктивность в основном определяется длиной той части обкладок, которая заключена между выводными контактами.

В этой части конденсатора направления токов в обеих обкладках в каждый момент времени совпадают, магнитные поля этих токов складываются и это обуславливает наличие индуктивности. Преимущество безындукционной намотки

при совмещенных выводных контактах – уменьшение активного сопротивления обкладок, что дает некоторое снижение активного сопротивления r

при резонансе и уменьшает потери в конденсаторе, особенно при высоких частотах. Кроме того, припайка выводов к выступающим краям обмоток дает резкое повышение надежности контактов, по сравнению с вкладными контактами при обычной намотке со скрытой фольгой. В процессе изготовления цилиндрических спиральных конденсаторов с обычной намоткой иногда оказывается целесообразным получать при намотке в одном конденсаторе несколько параллельно или последовательно соединенных секций. Для получения многосекционного конденсатора с параллельным соединением секций одна обкладка является общей для всех секций, а вторую в процессе намотки несколько раз обрывают, образуя отрезки, длина которых определяет емкости отдельных секций (рис. 25).

Для последовательно соединенных секций обрывы фольги приходиться делать в соответствующих участках обеих обкладок. Ставят по два контакта на одну обкладку, чтобы обеспечить противоположные направления токов.

При последовательном включении индуктивности L

складываются, а при параллельном включении складываются их обратные значения, поэтому при параллельном соединении индуктивность конденсатора будет меньше, чем индуктивность отдельных секций. Это является одним из способов снижения индуктивности высоковольтных импульсных конденсаторов, используемых в качестве накопителей энергии.

Для того, чтобы свести к минимуму индуктивность соединительных проводов, применяются специальные проходные конденсаторы (рис. 26).

В проходных конденсаторах имеется внутреннее отверстие, сквозь которое пропускается медная шинка, к ней присоединяется один вывод конденсатора, а второй подсоединяется к корпусу. Шинка изолируется от корпуса конденсатора и включается в разрыв защищаемой линии; корпус конденсатора подсоединяется к земле. Емкость таких конденсаторов надо измерять между любым из изолированных выводов и корпусом. В таком конденсаторе соединительные провода имеют минимальную длину и создают малую индуктивность.

Материал сердечника

От чего зависит сопротивление проводника

Как и в предыдущем примере, для вычисления индукции катушки с сердечником в представленные выше формулы добавляют множитель относительной магнитной проницаемости «m

L = m0 * m * N2 * (S/l) = m0 * m * n2 * V.

С помощью этого коэффициента учитывают ферромагнитные свойства определенного материала.

Если для примера взять бесконечный (очень длинный) прямой провод с круглым сечением, то он будет обладать определенной индуктивностью:

L = (m0/2π) * l *(mc * ln(l/r) +1/4m,

где:

• mc – магнитная проницаемость (относительная) среды;
• r – радиус, который намного меньше длины (l) проводника.

Однако простые зависимости действуют только до определенной частоты. С определенного уровня волны малой длины начинают распространяться в поверхностной части проводников (скин-эффект). Дополнительно приходится учитывать влияние вихревых составляющих, экранирующих излучение и меняющих силовые параметры поля.

Современные магнитные материалы

Катушка будет работать в точном соответствии с расчетом, если правильно подобраны все функциональные компоненты конструкции. Как показано выше, существенное значение имеют параметры сердечника. Ниже отмечены важные особенности соответствующих материалов:

• Сталь с низким содержанием примесей стоит недорого. Ее рекомендуется применять в цепях постоянного тока, так как при повышении частоты значительно увеличиваются потери.
• В специальные сорта (трансформаторную сталь) добавляют кремний. Для уменьшения вредного влияния поверхностных эффектов сердечник собирают из пластин. Однако и такие решения не следует использовать при частоте более 1 кГц.
• Сплавы из железа с никелем отличаются увеличенной магнитной проницаемостью. Рабочий диапазон – до 80-120 кГц.
• Порошковые материалы создают со слоем диэлектрика на поверхностях отдельных микроскопических гранул. Они хорошо приспособлены для работы с высокочастотными сигналами, однако не обладают большой магнитной проницаемостью.
• Ферриты – это материалы, созданные на основе керамических компонентов. Они отличаются хорошими техническими характеристиками, малыми потерями. Следует учитывать значительную зависимость от температуры, а также ухудшение рабочих параметров при длительной эксплуатации.

Измерение индуктивности катушки, созданной из медного провода на ферритовом сердечнике

Математические формулы

Индуктивность обычно обозначается буквой «L» в честь вклада физика Генриха Ленца на эту тему..

Математическое моделирование физического явления включает электрические переменные, такие как магнитный поток, разность потенциалов и электрический ток исследуемой цепи..

Формула по интенсивности тока

Математически формула магнитной индуктивности определяется как отношение между магнитным потоком в элементе (цепь, электрическая катушка, катушка и т. Д.) И электрическим током, который протекает через элемент.

В этой формуле:

L: индуктивность .

Φ: магнитный поток .

I: сила тока .

N: количество витков катушки .

Магнитный поток, который упоминается в этой формуле, является потоком, создаваемым только благодаря циркуляции электрического тока..

Для того чтобы это выражение было действительным, другие электромагнитные потоки, генерируемые внешними факторами, такими как магниты или электромагнитные волны, вне схемы исследования не должны рассматриваться..

Значение индуктивности обратно пропорционально интенсивности тока. Это означает, что чем больше индуктивность, тем меньше циркуляция тока по цепи и наоборот.

С другой стороны, величина индуктивности прямо пропорциональна числу витков (или витков), составляющих катушку. Чем больше спираль имеет индуктор, тем больше значение его индуктивности.

Это свойство также варьируется в зависимости от физических свойств проволоки, образующей катушку, а также от длины этого.

Формула для индуцированного стресса

Магнитный поток, связанный с катушкой или проводником, является сложной переменной для измерения. Однако возможно получить дифференциал электрического потенциала, вызванный изменениями упомянутого потока..

Эта последняя переменная не больше, чем электрическое напряжение, которое можно измерить с помощью традиционных инструментов, таких как вольтметр или мультиметр. Таким образом, математическое выражение, которое определяет напряжение на выводах индуктора, выглядит следующим образом:

В этом выражении:

В_L: разность потенциалов в индуктивности .

L: индуктивность .

ΔI: дифференциальный ток .

Δt: разница во времени .

Если это одна катушка, то V_L самоиндуцированное напряжение индуктора. Полярность этого напряжения будет зависеть от того, увеличивается ли величина тока (положительный знак) или уменьшается (отрицательный знак) при перемещении от одного полюса к другому.

Наконец, очистив индуктивность предыдущего математического выражения, мы получаем следующее:

Величину индуктивности можно получить, разделив значение самоиндуцированного напряжения между дифференциальным током по времени.

Формула по характеристикам индуктора

Материалы изготовления и геометрия индуктора играют фундаментальную роль в значении индуктивности. То есть помимо силы тока есть и другие факторы, которые на него влияют.

Формула, которая описывает значение индуктивности на основе физических свойств системы, выглядит следующим образом:

В этой формуле:

L: индуктивность .

N: число витков катушки .

μ: магнитная проницаемость материала [Wb / A · м].

S: площадь поперечного сечения ядра .

l: длина линии потока .

Величина индуктивности прямо пропорциональна квадрату числа витков, площади поперечного сечения катушки и магнитной проницаемости материала.

В свою очередь, магнитная проницаемость — это свойство материала притягивать магнитные поля и проходить через них. Каждый материал имеет различную магнитную проницаемость.

В свою очередь, индуктивность обратно пропорциональна длине катушки. Если индуктор очень длинный, значение индуктивности будет ниже.

Польза и вред

Если вам понятна теоретическая часть, стоит рассмотреть где применяется явление самоиндукции на практике. Рассмотрим на примерах того, что мы видим в быту и технике. Одно из полезнейших применений – это трансформатор, принцип его работы мы уже рассмотрели. Сейчас встречаются все реже, но ранее ежедневно использовались люминесцентные трубчатые лампы в светильниках. Принцип их работы основан на явлении самоиндукции. Её схемы вы можете увидеть ниже.

После подачи напряжения ток протекает по цепи: фаза — дроссель — спираль — стартер — спираль — ноль.

Или наоборот (фаза и ноль). После срабатывания стартера, его контакты размыкаются, тогда дроссель (катушка с большой индуктивностью) стремится поддержать ток в том же направлении, наводит ЭДС самоиндукции большой величины и происходит розжиг ламп.

Аналогично это явление применяется в цепи зажигания автомобиля или мотоцикла, которые работают на бензине. В них в разрыв между катушкой индуктивности и минусом (массой) устанавливают механический (прерыватель) или полупроводниковый ключ (транзистор в ЭБУ). Этот ключ в момент, когда в цилиндре должна образоваться искра для зажигания топлива, разрывает цепь питания катушки. Тогда энергия, запасенная в сердечнике катушки, вызывает рост ЭДС самоиндукции и напряжение на электроде свечи возрастает до тех пор, пока не наступит пробой искрового промежутка, или пока не сгорит катушка.

В блоках питания и аудиотехнике часто возникает необходимость убрать из сигнала лишние пульсации, шумы или частоты. Для этого используются фильтры разных конфигурации. Один из вариантов это LC, LR-фильтры. Благодаря препятствию роста тока и сопротивлению переменного тока, соответственно, возможно добиться поставленных целей.

Вред ЭДС самоиндукции приносит контактам выключателей, рубильников, розеток, автоматов и прочего. Вы могли заметить что, когда вытаскиваете вилку работающего пылесоса из розетки, очень часто заметна вспышка внутри неё. Это и есть сопротивление изменению тока в катушке (обмотке двигателя в данном случае).

В полупроводниковых ключах дело обстоит более критично – даже небольшая индуктивность в цепи может привести к их пробою, при достижении пиковых значений Uкэ или Uси. Для их защиты устанавливают снабберные цепи, на которых и рассеивается энергия индуктивных всплесков.
