Преобразователь частоты

Самостоятельная сборка

Несмотря на то, что покупка надежного и долговечного частотного преобразователя является приоритетным вариантом, такой прибор можно собрать своими руками. Во всемирной сети выложена не одна схема и инструкция, как это сделать. В действительности, сборка своими руками может стать отличной альтернативой в ситуации, когда преобразователь нужен для небольшого бытового устройства. Самодельное устройство справится со своими задачами не хуже покупного, а будет стоить значительно дешевле. Но попытки создания подходящего преобразователя для работы мощных асинхронных двигателей лучше оставить – здесь, как ни старайся, превзойти профессиональные приборы по эффективности и качеству не получится.

Итак, давайте подробно рассмотрим, как собрать частотный преобразователь для асинхронного двигателя своими руками

Обратите внимание, что параметры домашней однофазной электросети позволяют использовать в данном случае двигатель с мощностью не больше 1 кВт

1. 1. Для работы двигателя нам необходима схема подключения обмоток «треугольник». Для этого нужно выводы обмоток соединить между собой последовательно, соблюдая принцип «вывод одной обмотки к вводу другой».

1. Для того чтобы сконструировать преобразователь своими руками нам необходимы следующие компоненты:
   • любой микроконтроллер аналогичный AT90PWM3B;
   • драйвер трехфазного моста (аналог IR2135);
   • 6 транзисторов IRG4BC30W;
   • 6 кнопок;
   • индикатор.
2. В конструкцию создаваемого нами прибора входят две платы, на одной из которых располагаются драйвер, блок питания, входные клеммы и транзисторы, а на второй – индикатор и микроконтроллер. Для соединения плат между собой воспользуемся гибким шлейфом.
3. Для сборки частотного преобразователя необходимо использовать импульсный блок питания. Можно воспользоваться готовым устройством, или собрать его самостоятельно (не будем описывать данный процесс – это тема для отдельной статьи).
4. Для контроля за работой двигателя необходимо подвести внешний управляющий ток, однако мы можем воспользоваться микросхемой IL300 с линейной развязкой.
5. Транзисторы и диодный мост устанавливаются на общем радиаторе.
6. Для дублирования управляющих кнопок используются оптроны ОС2-4.
7. Установка трансформатора на однофазный преобразователь частот для двигателя небольшой мощности не является обязательным шагом. Можно обойтись токовым шунтом с сечением проводов 0,5 мм, и к нему подключить усилитель DA-1 (кстати, он же будет служить для измерения напряжения).
8. В нашем случае мы собираем своими руками преобразователь для асинхронного двигателя мощность в 400 Вт, поэтому не станем устанавливать термодатчик – схема и без него достаточно сложна.
9. По окончанию сборки необходимо изолировать кнопки с помощью пластмассовых толкателей. Управление кнопками осуществляется с помощью опторазвязки.

Обратите внимание, что при использовании длинных проводов, на них необходимо надеть помехоподавляющие кольца

Он позволяет регулировать вращение двигателя в диапазоне частоты 1:40.

Монтаж и установка частотного преобразователя.

При выборе места монтажа необходимо учесть целый ряд эксплуатационных факторов и проверить их соответствие заявленным требованиям компании-производителя оборудования. К таким факторам относятся: диапазон рабочих температур, влажность, высота над уровнем моря, запылённость помещения, наличие вибрационных воздействий, возможность случайных механических повреждений и многие другие. B соответствии с этим выбирается тип исполнения преобразователя частоты по классу защиты (IР).

ФОТО 3. Монтаж частотного преобразователя в щит управления.

Следует также учитывать габаритные размеры устройства для возможности обеспечения достаточной вентиляции для охлаждения радиатора. При совместной установке нескольких частотников нужно также учитывать минимально допустимые расстояния между ними для обеспечения вентиляции и доступности зон обслуживания. Все эти требования подробно прописаны в руководствах по монтажу, разработанных производителями.

Важность всех этих мероприятий не стоит недооценивать и все места для установки подготовить заранее. Нарушение требований эксплуатации может привести к выходу инвертора из строя

Конструкция и принцип работы преобразователей частоты

Если рассматривать общую конструкцию преобразователей частоты, то в ней стоит выделить два основных блока компонентов:

• Управления.
• Электропреобразований.

Первый блок обычно представлен микропроцессором, который воспринимает команды от внешних систем управления и интерфейсов и передает непосредственно на электропреобразовательные элементы.

Блок электропреобразований является основным рабочим механизмом всей системы. Именно он отвечает за прием входного тока и преобразование его параметров до нужных значений, установленных оператором через управляющий блок. В состав данного блока входят следующие элементы:

• Выпрямитель.
• Промежуточная цепь.
• Инвертор.

Поговорим о каждом более подробно.

Как выбирать

Для производителей преобразователей частоты и другого электронного оборудования основным инструментом завоевания рынка является цена. С целью её уменьшения они создают приборы с минимальным набором функций. Соответственно, чем универсальнее конкретная модель, тем выше её цена. Для нас это имеет большое значение по той причине, что для эффективной и долгой работы двигателя может потребоваться ПЧ с определенными функциями

Давайте рассмотрим основные критерии, на которые следует обращать внимание

Управление

По способу управления частотные преобразователи делят на векторные и скалярные. Первые на сегодня встречаются гораздо чаще, однако имеют более высокую цену по сравнению со вторыми. Преимущество векторного управления заключается в высокой точности регулировки. Скалярное управление очень просто, оно может лишь удерживать соотношение выходного напряжения и частоты на заданной величине. Такой преобразователь целесообразно ставить на небольшой прибор без высокой нагрузки на двигатель, например, вентилятор.

Мощность

Безусловно, чем это значение выше, тем лучше. К слову, в данном вопросе цифры не столь важны

Обратите большее внимание на фирму-производителя – чем «родственнее» ваше оборудование друг к другу, тем более эффективно оно будет работать. Кроме того, использование нескольких преобразователей от одного бренда поддерживает принцип взаимозаменяемости и простоты обслуживания

Подумайте и наличии в вашем городе соответствующего сервисного центра.

Сетевое напряжение

В данном случае действует тот же принцип, что и в предыдущем разделе – чем шире рабочий диапазон напряжения, тем лучше для нас. Отечественные электросети, к сожалению, слабо знакомы с понятием «стандарт», поэтому лучше максимально обезопасить аппаратуру от вероятных перепадов. Падение напряжения едва ли приведет к серьезным последствиям (преобразователь, скорее всего, просто отключится), а вот большое повышение опасно – оно может привести поломке устройства в результате взрыва электролитических сетевых конденсаторов.

Диапазон частотной регулировки

В данном случае следует опираться исключительно на требования производства и конкретных устройств

Так, например, для такого оборудования, как шлифовальные машины важно значение максимальной частоты (от 1000 Гц). Стандартом нижнего предела считается соотношение 1 к 10 по отношению к верхнему

На практике чаще всего используются преобразователи с диапазоном от 10 до 100 Гц. Заметьте, что широким диапазоном регулировки обладают только модели преобразователей с векторным управлением.

Входы управления

Для передачи команд управления в преобразователях предназначены дискретные входы. С помощью них осуществляется запуск двигателя, остановка, торможение, обратное вращение и т.д. Для сигналов обратной связи, осуществляющих текущий контроль и настройку привода непосредственно во время работы, используются аналоговые входы. А цифровые используются для передачи сигналов с высокой частотой, генерируемых энкодерами (датчиками угла поворота).

Фактически, чем больше вводов, тем лучше, однако большое их количество не только делает сложной настройку прибора, но и повышает его стоимость.

Количество выходных сигналов

Дискретные выходы преобразователя необходимы для вывода сигналов, сообщающих о возникновении проблем, таких как, перегрев устройства, отклонение величины входного напряжения от нормы, авария, ошибка и т.п. Аналоговые выходы необходимы для передачи обратных связей в сложных системах. Принцип выбора тот же: ищите баланс между количеством сигналов и стоимость прибора.

Шина управления

В поиске подходящей шины управления поможет схема подключения преобразователя частоты – количество выходов и входов должно быть, как минимум, равным, но лучше купите шину с небольшим запасом – значительно облегчите себе дальнейшее усовершенствование устройства.

Перегрузочные способности

Нормой считается, если мощность частотного преобразователя выше мощности двигателя на 10-15%. Ток тоже должен быть немного выше номинала двигателя. Однако такой подбор «на глаз» рекомендуется только в случае, когда нет необходимой технической документации на двигатель. При ее наличии – тщательно ознакомьтесь с требованиями и подберите соответствующий преобразователь. Если важны ударные нагрузки, пиковый ток преобразователя должен быть больше указанного значения на 10%.

Зачем нужен преобразователь частоты

Асинхронный двигатель существенно превосходит электрические машины других типов в производительности и мощности, однако не лишен характерных недостатков. Так, например, для контроля над скоростью вращения ротора прибор необходимо оснащать дополнительными элементами. То же самое и с пуском – пусковой ток асинхронного двигателя превышает значение номинального в 5-7 раз. Из-за этого возникают дополнительные ударные нагрузки, потери электроэнергии, что в совокупности лишь уменьшает срок работы агрегата.

Для решения этих проблем в результате упорных исследований был создан класс специальных устройств, предназначенных для автоматического электронного контроля пусковых токов – частотные преобразователи.

Частотный преобразователь для электродвигателя уменьшает величину пусковых токов в 4-5 раз и не только осуществляет плавный запуск, но и управляет ротором путем регулировки напряжения и частоты. Использование прибора имеет и другие достоинства:

позволяет сэкономить до 50% электроэнергии при запуске;
с его помощью обеспечивается обратная связь смежных приводов.

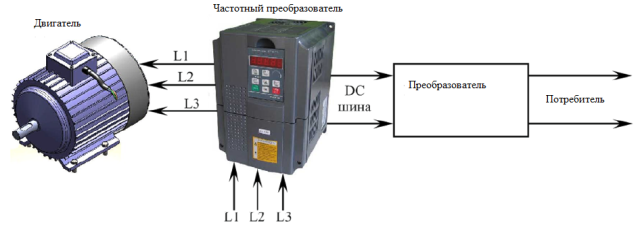

Фактически это не преобразователь, а генератор трёхфазного напряжения необходимой величины и частоты.

Конструкция и принцип действия частотного преобразователя

Привлекательной особенностью преобразователя является тот факт, что для него не требуется серьезных переделок в схеме управления и электропитания мотора. В простейшем случае он ставится вместо элемента управления электродвигателем: пускателя или контактора. Сигналы с кнопок управления переключаются с катушек управления на соответствующие входы.

Но вот кабель к электродвигателю и кабель от распределительного устройства до преобразователя придется заменить на экранированные. Иначе не будут выполнены условия по электромагнитной совместимости частотника, являющегося полупроводниковым прибором.

В нем происходит два основных процесса: сначала трехфазное (или однофазное) напряжение питания выпрямляется, преобразуясь в постоянное. Затем из этого напряжения формируется синусоидальное напряжение питания электродвигателя нужной частоты и величины. Делается это несколькими способами, самый распространенный из которых – широтно-импульсная модуляция. Схема управления формирует на выходе пачки коротких импульсов, которые, сглаживаясь на индуктивности обмоток электродвигателя, дают в итоге практически синусоидальное напряжение.

Для выпрямления на входе частотного преобразователя установлены полупроводниковые диоды, рассчитанные на номинальный ток устройства. Перед ними обязательно устанавливается помехоподавляющие фильтры, чтобы защитить как сам частотник от внешних помех, так и не дать проникнуть помехам от него самого в сеть, к которой он подключен. За выпрямительными диодами установлены конденсаторы, сглаживающие напряжение пульсаций.

Блок-схема работы частотного преобразователя

Для силовой схемы формирования выходного напряжения используются мощные транзисторы или тиристоры. Поскольку в процессе работы в корпусе преобразователя выделяется тепло, для его отвода в него встраиваются кулеры, а сам прибор устанавливается вдали от горячих поверхностей. Сверху, снизу и по бокам прибора на расстояниях, указанных в паспорте завода-изготовителя, должно быть свободное пространство.

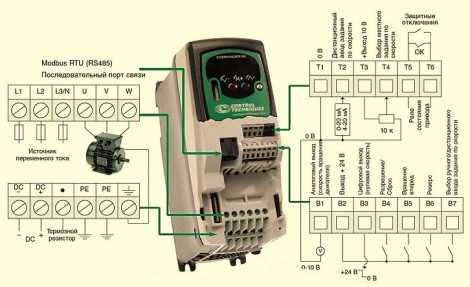

Для подключения кабелей в частотном преобразователе есть три вида клемм:

• силовые клеммы: для подключения кабеля питания и кабеля к электродвигателю;
• клеммы для подключения входных и выходных сигналов, как дискретных, так и аналоговых;
• разъемы для подключения к автоматическим системам управления технологическим процессом (АСУТП).

На дискретные входы подаются сигналы управления от кнопок или реле.

Назначение дискретных входов частотного преобразователя

Пуск

Стоп

Реверс

Торможение

Выбор фиксированной скорости

Блокировка пуска

Дискретные выходы передают информацию о состоянии частоника.

Назначение дискретных выходов частотного преобразователя

Готов

Работа (двигатель включен)

Отказ (неисправность преобразователя)

Аналоговые входы предназначены для внешнего задания частоты вращения от устройств АСУ или получения частотным преобразователем сигналов от датчиков, на основе которых он принимает решение о величине частоты вращения двигателя, необходимой в данный момент.

Аналоговые выходы необходимы для подключения к устройствам отображения информации. На них частотник может выдавать значения, заданные в его установках: выходной ток, мощность, частоту вращения.

Частотный преобразователь

Управляет работой частотного преобразователя его мозг – блок управления. Для работы ему необходимы исходные данные: параметры электродвигателя и логика, согласно которой он будет регулировать частоту. Для их вода на передней панели прибора есть дисплей и кнопки, позволяющие эти данные ввести.

Низковольтный ПЧ на IGB транзисторах. Устройство, особенности

Рисунок 3 показывает блочную схему и функции основных узлов. После каждого из них, отображены линии выходных параметров электроэнергии. Подаваемая энергия (Uвх.), в форме синусоиды, неизменной амплитуды, частоты. Дальше — узел постоянного тока, состоящий из неуправляемого или регулируемого выпрямителя 1. Емкостного фильтра 2, с функциями сглаживания пульсации (U выпр.). Потом, сигнал Ud поступает на независимый, автономный инвертор 3, работающий с нагрузкой, которая потребляет ту же частоту.

Он преобразует одно или 3-фазный ток постоянной величины в переменный, имеет приемлемый уровень гармоник, добавленных к выходному напряжению. Собранный на полностью регулируемых полупроводниковых приборах IGBT. Сигналы СУ подсоединяют обмотку электродвигателя к соответствующим полюсам, используя силовые транзисторы. Подключение происходит в период импульсов, моделируемых по синусоиде амплитудой и частотой. Управляемые выпрямители (1) регулируют величину Ud. Функцию сглаживания выполняет электрофильтр (4).

Каков принцип частотных методов регулирования? Наглядное объяснение можно вывести из следующей формулы

Высокие показатели КПД, коэффициента мощности, перегрузочной способности достигаются при одновременном изменении частоты и напряжения. Законы изменения этих параметров напрямую зависят от момента нагрузки, который может иметь статичный, вентиляторный и обратно пропорциональный скорости вращения характер.

При постоянном моменте нагрузке напряжение на статоре будет регулироваться в пропорциональной зависимости от частоты, что хорошо видно из формулы:

Если момент нагрузки имеет вентиляторный характер, то напряжение будет пропорционально квадрату частоты питающего напряжения.

Ну и моменте нагрузки, который обратно пропорционален скорости получим:

Как видно из вышеописанного при обеспечении одновременного регулирования частоты питающего напряжения и параметров напряжения на статоре частотным преобразователем достигается плавное бесступенчатое регулирование скорости вращения вала двигателя. При этом отсутствие передач позволяет более точно регулировать скорость вращения по заданным пользователем параметрам.

Основные достоинства применения регулируемых приводов на предприятиях.

Разница в производительности и эффективности между дросселированием посредством механических средств и применением частотных преобразователей очевидна на следующем рисунке. (схема 1) Из схемы становится ясно, что возрастает экономия ресурсов, а также нивелируются проблемы, связанные с полной потерей динамической мощности потока во время закрытия заслонок, что приводит, по сути, к холостой работе двигателя. Это увеличивает экономическую эффективность частотных преобразователей.

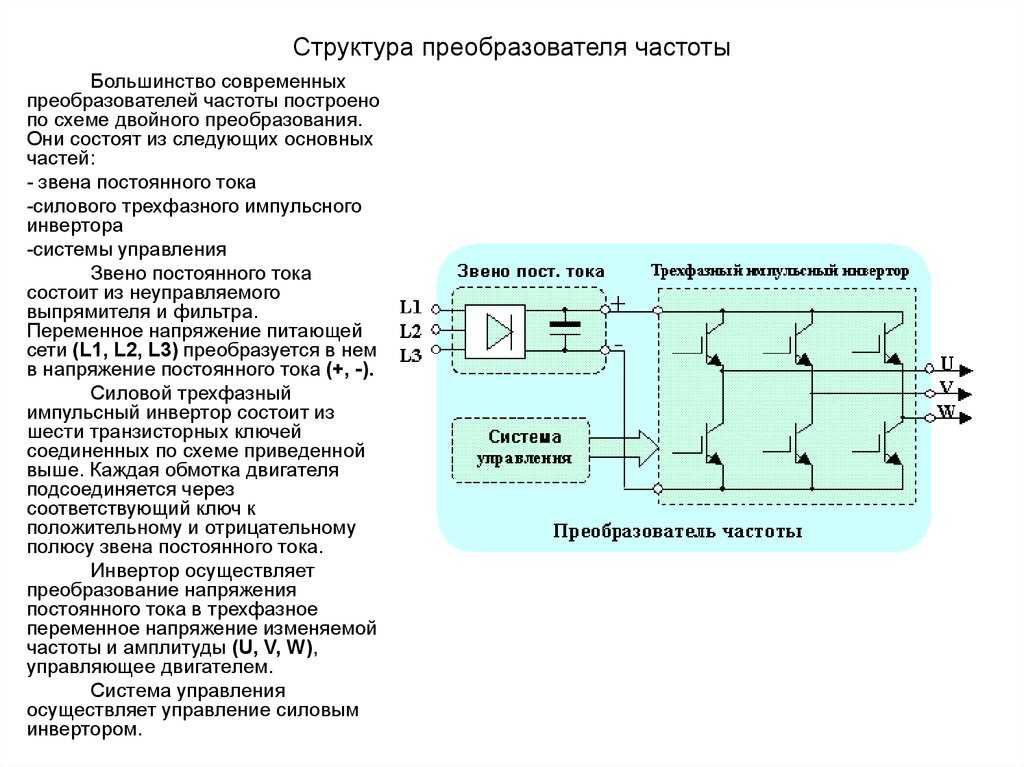

Конструкция типового частотного преобразователя.

Принципиальной задачей преобразователя частоты является изменение параметров электрического тока, это осуществляется при помощи транзисторного выпрямления тока и преобразования его до необходимых заданных значений. Типовой частотный преобразователь состоит из трех частей:

— Звено постоянного тока. Состоит из выпрямителя и фильтрационных устройств. Звено постоянного тока принимает входной сигнал и перенаправляет его в инвертор.

— Импульсного инвертора. Силовой трехфазный инвертор обычно имеет шесть транзисторов-ключей и осуществляет преобразование тока до заданных частот и амплитуд, а затем подает его на статор. Инвертор может состоять из тиристорной схемы.

— Микропроцессорной системы управления. Управляет системами преобразования и защиты преобразователя.

Четкая синусоида выходного сигнала – результат работы IGBT-транзисторов в качестве ключей инвертора, которые работают с более высокой частотой переключения, чем устаревшие тиристоры.

Как работает частотный преобразователь?

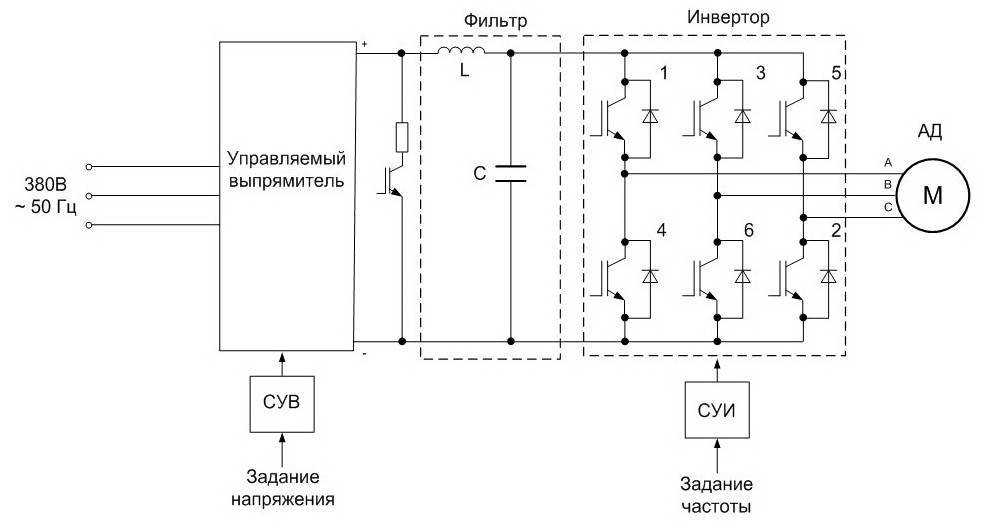

Схема преобразователя представлена в наглядном виде на следующем рисунке. (схема 2)

Алгоритм переключения вентилей задается микропроцессором, переключение преобразует постоянное Uвх. в переменное выходное напряжение с прямоугольными импульсами. Активная составляющая токового потока асинхронного двигателя проходит через транзисторы, а реактивная – через диоды обратного тока.

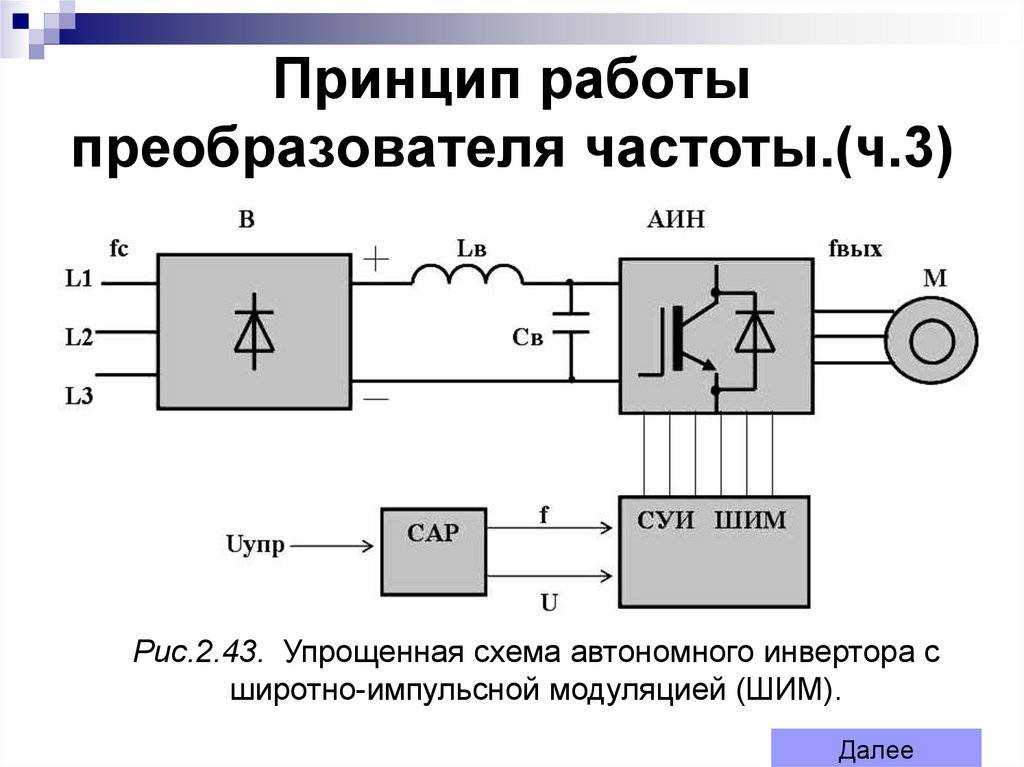

И – трехфазный мостовой инвертор; В – трехфазный мостовой выпрямитель;

Принцип работы

В основе принципа лежит правило вычисления скорости углового вращения коленчатого вала двигателя. Скорость потока магнитаобусловлена угловой скоростью коленчатого вала. Изменяется частота питания обмоток, скорость моторного вращения тоже переменяется. Мощность устройства снижается. Поэтому для сохранения КПД прибора необходимо изменение величины напряжения на обмотках.

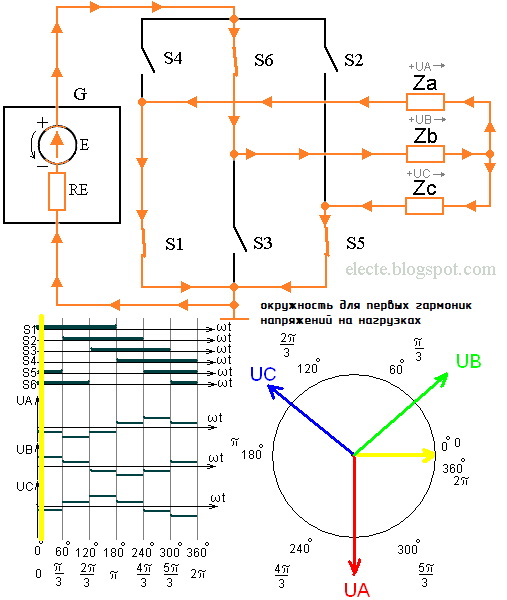

Название инвертор частотные преобразователи получили из-за процесса инвертирования элементами мощности входного переменного тока в постоянный. Величина напряжения и частота импульсов на выходе регулируется. Выходные сигналы управляются широтным импульсным регулированием, выходным каскадом в элементах полупроводников. Электродвигатель получает пачки импульсов, фазное напряжение.

Режимы управления частотными преобразователями

В большинстве моделей современных частотных преобразователей реализована возможность управления в нескольких режимах:

1) Ручное управление.

Пуск и остановка электродвигателя осуществляются с панели или пульта управления частотника. При этом преобразователь осуществляет регулировку частоты вращения и остановку при возникновении аварийных ситуаций автоматически.

2) Внешнее управление.

ЧП с поддержкой интерфейсов передачи данных можно подключать к удаленному ПК для контроля текущих параметров и задания режимов работы привода.

3) Управление по дискретным входам или “сухим контактам”.

4) Управление по событиям.

Некоторые модели ЧП позволяют запрограммировать время пуска или остановки, работу двигателя в другом режиме. Преобразователи такого типа применяют для полностью или частично автоматизированного технологического оборудования.

Преимущества частотных преобразователей.

Основные преимущества использования частотных преобразователей:

1) Экономия электроэнергии.

Применение ЧП позволяет снизить пусковые токи и регулировать потребляемую мощность двигателя в зависимости от фактической нагрузки.

2) Увеличение срока службы промышленного оборудования.

Плавный пуск и регулировка скорости вращения момента на валу позволяют увеличить межремонтный интервал и продлить срок эксплуатации электродвигателей.

Возможность отказаться от редукторов, дросселирующих задвижек, электромагнитных тормозов и другой регулирующей аппаратуры. снижающей надежность и увеличивающей энергопотребление оборудования.

3) Отсутствие необходимости проводить техническое обслуживание.

4) Возможность удаленного управления и контроля параметров оборудования с электроприводом.

5) Широкий диапазон мощности двигателей.

Частотные преобразователи устанавливают как на однофазные конденсаторные двигатели мощностью менее 1 кВт, так и на синхронные электромашины мощностью в десятки МВт.

6) Защита электродвигателя от аварий и аномальных режимов работы.

ЧП комплектуют защитой от перегрузок, коротких замыканий, пропадания фаз. Преобразователи также обеспечивают перезапуск при возобновлении подачи электроэнергии после ее отключения.

Возможность бесступенчатой точной регулировки частоты вращения без потерь мощности, что невозможно при использовании редукторов.

7) Снижение уровня шума работающего двигателя.

Возможность замены двигателей постоянного тока асинхронными электрическими машинами с частотными регуляторами. Для оборудования, требующего регулировки момента и скорости вращения, часто используются двигатели постоянного тока, скорость вращения которых пропорциональна поданному напряжению. Такие электрические машины стоят дороже асинхронных и требуют дорогостоящих промышленных выпрямителей. Замена двигателей постоянного тока на асинхронные электромашины с частотным управлением дает хороший экономический эффект.

Сферы применения

Частотно-регулируемые приводы применяют:

• Для кранов и грузоподъемных машин. Крановые двигатели работают в режиме частых пусков, остановок, изменяющейся нагрузки. ЧП обеспечивают отсутствие рывков и раскачивания груза при пусках и остановках, остановку крана точно в требуемом месте, снижают нагрев электродвигателей и максимальный пусковой момент.
• Для привода нагнетательных вентиляторов в котельных и дымососов. Общее управление с плавной регулировкой дутьевых и вытяжных вентиляторов позволяет автоматизировать процесс горения и обеспечить максимальный к.п.д . котельных агрегатов.
• Для транспортеров, прокатных станов, конвейеров, лифтов. ЧП регулирует скорость перемещения транспортного оборудования без рывков и ударов, что увеличивает срок службы механических узлов.Для насосных агрегатов. ЧП позволяют обойтись без задвижек и вентилей, регулирующих давление и производительность, и существенно увеличить общий к.п.д системы водоподачи.
• Для электродвигателей станков. Использование преобразователя частоты вместо коробки передач позволяет плавно увеличивать или уменьшать частоту вращения рабочего органа станка, осуществлять реверс. ЧП широко используются для станков с ЧПУ и высокоточного промышленного оборудования.

Внедрение частотно-регулируемых приводов дает значительный экономический эффект. Снижение затрат достигается за счет сокращения потребления электроэнергии, расходов на ремонт и ТО двигателей и оборудования, возможности использования более дешевых асинхронных электродвигателей с короткозамкнутым ротором, а также сокращения других производственных издержек. Средний срок окупаемости частотных преобразователей составляет от 3-х месяцев до трех лет.

Принцип работы частотного преобразователя

Если регулировать пусковой ток исключительно механическим способом, не удастся избежать энергетических потерь и уменьшения срока службы оборудования. Показатели этого тока в пять-семь раз превышают номинальное напряжение, что недопустимо для нормальной работы оборудования.

Принцип работы современного преобразователя частоты подразумевает использование электронного управления. Они не только обеспечивают мягкий пуск, но и плавно регулируют работу привода, придерживаясь соотношения между напряжением и частотой строго по заданной формуле.

Основное преимущество устройства – экономия в потреблении электроэнергии, составляющая в среднем 50%. А также возможность регулировки с учётом потребностей конкретного производства.

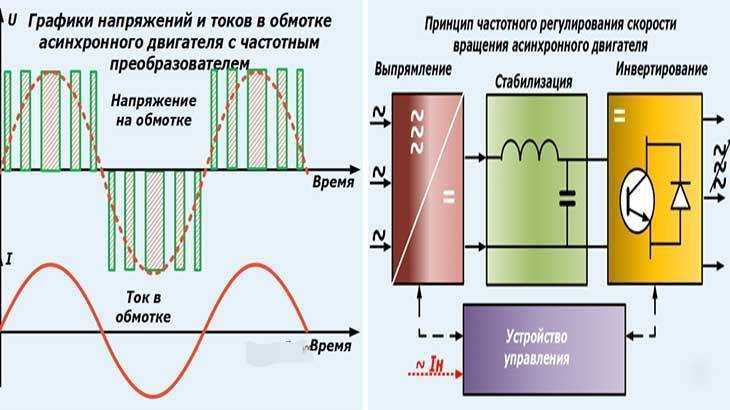

Устройство функционирует по принципу двойного преобразования напряжения.

1. Напряжение сети выпрямляется и фильтруется системой конденсаторов.
2. Затем в работу вступает электронное управление – образуется ток с указанной (запрограммированной) частотой.

На выходе выдаются прямоугольные импульсы, которые под воздействием обмотки статора двигателя (её индуктивности) становятся близкими к синусоиде.

Выпрямитель

Данный компонент предназначен для формирования пульсирующего напряжения в одно- или трехфазных сетях переменного тока. Выпрямители обычно строятся либо на диодах, либо на тиристорах. В первом случае они считаются неуправляемыми, а во втором управляемыми.

• Неуправляемые выпрямители. В их конструкции используется две группы диодов, которые подсоединены к различным клеммам и проводят различные напряжения – положительное и отрицательное. В конечном счете выходное напряжение равняется разности напряжений на этих группах диодов и в математическом выражении имеет следующее значение: 1,35*входное напряжение сети.
• Управляемые выпрямители. В конструкции таких выпрямителей вместо диодов используются тиристоры. На них может подаваться входящий сигнал a, который стимулирует задержку тока, выражаемую в градусах. В случаях, когда значение данного параметра колеблется в пределах 0-90 градусов, тиристоры играют роль выпрямителей, а когда в 90-300 градусов – инвертора. Выходное значение постоянного напряжения составляет: 1,35* входное напряжение сети*cos α.

Выбор режима торможения преобразователя частоты.

При эксплуатации частотного преобразователя возможно три варианта торможения: постоянным током, переменным током либо резистором. Выбор той или иной схемы часто проводится с позиции экономической эффективности.

При этом базовым и самым простым способом является торможение «выбегом» (или инерционное торможение). По факту — это просто отключение привода от питающей сети. Но здесь есть существенный минус: время до полной остановки вала никак не регулируется.

Обеспечить такой контроль помогает генераторное (или рекуперативное) торможение. При этом двигатель как бы превращается в генератор, преобразует кинетическую энергию вращения в электрическую и возвращает её в сеть. С позиции экономии электроэнергии такой способ становится наиболее предпочтительным.

Смысл торможения постоянным током (или динамическое торможение) состоит в замене переменного напряжения на обмотках статора на постоянное, которое сначала замедляет ротор, a потом и вовсе его останавливает. Преимуществом становится отсутствие дополнительных технических устройств, но минусом является возможность применения лишь для устройств с малым моментом инерции.

Ну и, наконец, применение внешнего тормозного резистора позволяет справиться с высоким моментом инерции, но для этого необходима установка отдельной контролирующей схемы.

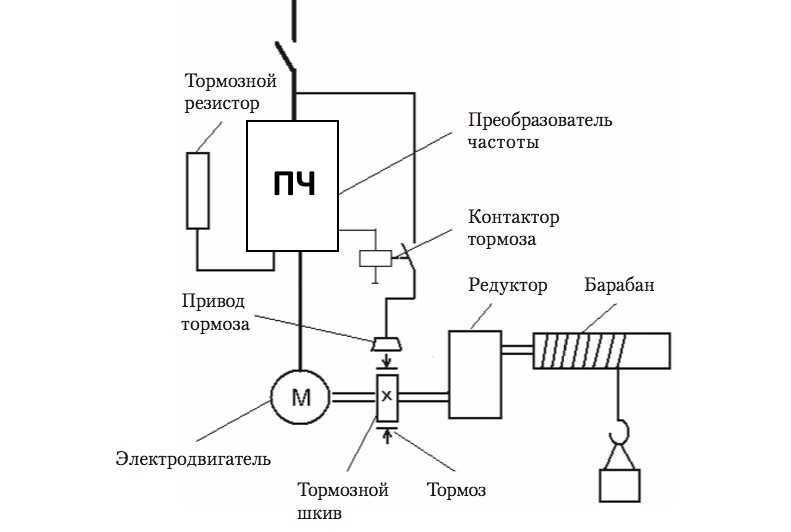

РИС. 2. Электрические схемы для различных вариантов системы торможения.

B современных частотниках часто применяются комбинированные схемы торможения, но обычно эти функции являются опциональными и зависят от конкретных условий применения.

Принцип действия преобразователя частоты

Принцип работы частотного преобразователя для асинхронного двигателя базируется на зависимости силового момента и оборотов вала от частоты напряжения источника питания. Следовательно, регулировка скорости вращения и мощности электромотора осуществляется путем изменения частоты подаваемого не него напряжения. Менять частоту можно несколькими способами.

Схема преобразователя, непосредственно связанного с электросетью, основывается на управляемом тиристорном выпрямителе, где блок управления генерирует импульсы, отпирающие поочередно полупроводниковые элементы. В результате такой работы преобразователя частоты для асинхронного силового агрегата на его обмотку поступает напряжение определенной частоты. Работа данной схемы отличается высоким коэффициентом полезного действия и стабильными функциональными показателями на небольших оборотах. Кроме того, во время торможения электромотора генерируемая электроэнергия возвращается в сеть. Но здесь есть и минусы – частота не меняется в большую сторону, а выходное напряжение имеет субгармоники, вызывающие электромагнитные помехи и перегрев обмоток.

Чтобы исключить вышеперечисленные недостатки, наиболее распространенные сейчас частотные преобразователи для асинхронных двигателей принцип работы получили на основе двойного преобразования.

Такая технология имеет ряд важных преимуществ:

• возможность, как понижения, так и повышения частотных показателей;
• образование на выходе напряжения правильной синусоидальной формы;
• отсутствие гармоник высшего порядка;
• высокоточная и плавная регулировка частоты поступающего на электромотор напряжения.

В состав частотных преобразователей такого типа входят три основных блока:

1. Тиристорный (диодный) выпрямитель с фильтрами индуктивного, емкостного или комбинированного типа. Он предназначен для выпрямления и сглаживания напряжения от электросети.
2. Инвертирующая часть для обратного преобразования постоянного в переменное напряжение. Фильтрация нежелательных для эффективной работы электромотора выходных помех высокой частоты и постоянной составляющей производится здесь же с помощью индуктивного элемента.
3. Микропроцессорный блок управления, задающий нужную величину частоты тока и напряжения на выходе. Выходная токовая частота инвертора характеризуется шириной или продолжительностью управляющих сигналов. Такая система называется широтно-импульсной или частотно-импульсной модуляцией. Посредством микропроцессора также обеспечивается связь с удаленными блоками управления, автоматический контроль над электрическими и механическими параметрами оборудования по обратной связи и прочее.

Принцип двойного преобразования здесь означает, что напряжение от источника питания сначала трансформируется в постоянное, а потом переводится в переменное напряжение нужной частоты.

Назначение и технические показатели

Комплектные ЧРП напряжением до и выше 1 кВ (предназначенные для приема и преобразования энергии, защиты электрооборудования от токов КЗ, перегрузки) позволяют:

• плавно запускать двигатель, а, следовательно, уменьшать его износ;
• останавливать, поддерживать частоту вращения вала двигателя.

Комплектные ЧРП шкафного исполнения до 1кВ выполняют те же задачи по отношению к двигателям с мощностью 0,55 – 800 кВт. Привод нормально работает, когда напряжение в электросети находится в пределах от -15% до +10%. При безостановочной работе снижение мощности наступает, если напряжение составляет 85%-65%. Общий коэффициент мощности cosj = 0,99. Выходное напряжение автоматически регулируется посредством автоматического включение резерва (АВР).

Настройка частотн ого преобразователя для электродвигателя

Для того чтобы преобразователь частоты для асинхронного двигателя в полном объеме выполнял свои функции, его необходимо правильно подключить и настроить. В самом начале подключения в сети перед прибором размещается автоматический выключатель. Его номинал должен совпадать с величиной тока, потребляемого двигателем. Если частотн ик предполагается эксплуатировать в трехфазной сети, то автомат также должен быть трехфазным, с общим рычагом. В этом случае при коротком замыкании на одной из фаз можно оперативно отключить и другие фазы.

Ток срабатывания должен обладать характеристиками, полностью соответствующими току отдельной фазы электродвигателя. Если частотн ый преобразователь планируется использовать в однофазной сети, в этом случае рекомендуется воспользоваться одинарным автоматом, номинал которого должен в три раза превышать ток одной фазы. Независимо от количества фаз, при установке частотн ика, автоматы не должны включаться в разрыв заземляющего или нулевого провода. Рекомендуется использовать только прямое подключение.

При правильной настройке и подключении частотн ого преобразователя, его фазные провода должны соединяться с соответствующими контактами электродвигателя. Предварительно обмотки в двигателе соединяются по схеме «звезда» или «треугольник». в зависимости от напряжения, выдаваемого преобразователем. Если оно совпадает с меньшим значением, указанным на корпусе двигателя, то применяется соединение треугольником. При более высоком значении используется схема «звезда».

Далее выполняется подключение частотн ого преобразователя к контроллеру и пульту управления, который входит в комплект поставки. Все соединения осуществляются в соответствии со схемой, приведенной в руководстве по эксплуатации. Рукоятка должна находиться в нейтральном положении, после чего включается автомат. Нормальное включение подтверждается световым индикатором, загорающимся на пульте. Для того чтобы преобразователь заработал, нажимается кнопка RUN, запрограммированная по умолчанию.

После незначительного поворота рукоятки, двигатель начинает постепенно вращаться. Для переключения вращения в обратную сторону, существует специальная кнопка реверса. Затем с помощью рукоятки настраивается нужная частота вращения. На некоторых пультах вместо частоты вращения электродвигателя, отображаются данные о частоте напряжения. Поэтому рекомендуется заранее внимательно изучить интерфейс установленной аппаратуры.
