Как обеспечить автоматический запуск генератора при отключении электричества

ABP для генератора

Аббревиатура ABP, с которой вам придется сталкиваться, если вы хотите наладить автоматический запуск генератора, расшифровывается как автоматическое включение (ввод) резерва. Необходимо ли подобное устройство для дома – решать, конечно, придется вам, но если в хозяйстве имеется мастерская, оборудованная электроприборами, и она приносит доход, то, скорее всего, решение будет положительным.

Современные ABP, обеспечивающие бесперебойную подачу электроэнергии при помощи дизельного, газового или карбюраторного устройства, абсолютно не нуждаются во вмешательстве человека в запуск и работу на протяжении всего процесса обслуживания

При выборе ABP вам придётся обратить внимание на скорость его реагирования, то есть, это может быть мгновенный запуск или с незначительной задержкой. Но, как бы там, ни было, какая-то пауза будет в любом случае, так как двигатель должен запуститься, хотя для автозапуска генератора уйдет не больше секунды

Про ABP в деталях

Контроллер автоматического включения генератора и ввода резерва Источник rozetka.com.ua Автоматический ввод резерва представляет собой устройство автозапуска для генераторов, которое переключает потребление энергии с основного источника питания на резервный и наоборот. На рынке электротехники можно встретить дизельные, газовые и карбюраторные модели двухфазных и трехфазных генераторов, в которых интеграция ABP предусмотрена заводом-производителем. Все, что потребуется от пользователя, это установка специального переключателя, где положение клемм управляется трансформаторной подстанцией от основного источника электроэнергии.

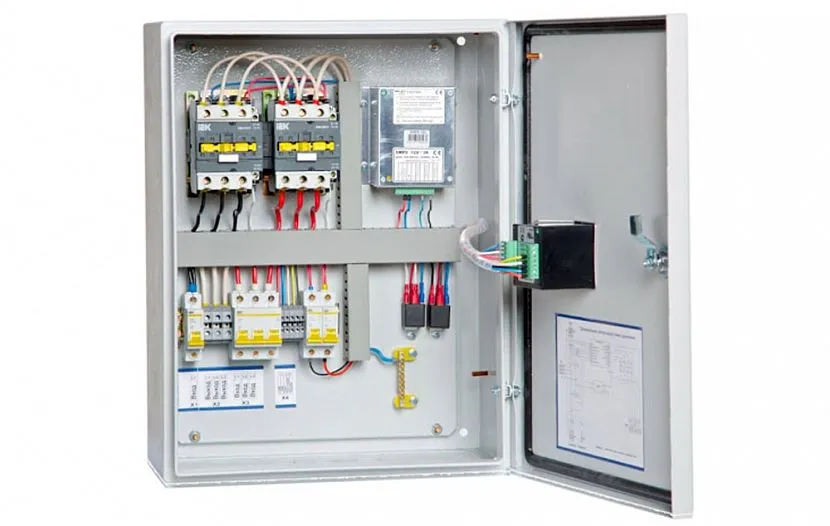

Блок АВР можно устанавливать в общий шкаф электрического щита Источник avr.kiev.ua

Схема генератора Фубаг

Обновление
от
1
марта
2018
г.

прислал
ценную
информацию,
а
именно
–

схему
генератора
Fubag BS
8500A
ES.
Ему
посчастливилось
раздобыть
схему
в
сервисном
центре,
а
потом
он
сам
её
старательно
перерисовал.
Вот
эта
схема:

Схема
электрическая
генератора
Fubag
BS
8500

Что
добавил
Александр,
в
дополнение:

Читатель
Георгий,
(см.
комментарии
от
11
марта
2018
г.)
прислал
свой
вариант
схемы.

Его
можно
посмотреть
ниже,
а
также
скачать
в
исходном
качестве.

Схема
бензинового
Fubag
–
Георгий
12
мар
2018

Обновление
по
схемам
от
10
августа
2018
г.

Читатель
Иван
прислал
ещё
схемы
на
генератор
Фубаг:

АВР
Фубаг
–
схема
электрическая

ЭЛЕКТРОСХЕМА
генератора
BS6600AES1

Классификация по типам

В первую очередь необходимо знать, какой объект будет питаться от альтернативного источника, в таком случаи выделяют два типа устройств:

А также данное устройство можно разделить на типы потребляемого топлива для работы:

Существуют также твердотопливные типы устройств, но они менее распространены. Если рассматривать выше приведенные, у каждого существуют свои достоинства и недостатки.

Дизельный резервный источник питания, как правило, дороже своих аналогов, работающих на других типах топлива, не очень хорошо себя проявляет в морозную погоду, что вынуждает устанавливать его в отдельные закрытые помещения, к тому же двигатель его работает более шумно. Плюсом этого устройства является, его более долгий срок службы, двигатель меньше подвержен износу, а также у устройств этого типа довольно экономичный расход топлива.

Газовый электрогенератор, является самым экономичным, если смотреть на уровень потребления топлива в сравнении со своими конкурентами, менее шумный и имеет длительный ресурс работы при верной эксплуатации. Главным недостатком, является опасность работы с газом и более сложная заправка топливом.

Бензогенератор, самый распространенный и простой в эксплуатации, представлен самым большим количеством моделей на рынке, в самых разных ценовых категориях, что и является его главным преимуществом. Минусы такого устройства: большой расход топлива, маленький ресурс работы, но при этом именно его чаще всего приобретают для бытовых целей и подготавливают под автоматическое включение генератора при отключении электричества.

Простые системы АВР

Работает все очень просто. Схема АВР на двух контакторах: Надеемся, что эта краткая статья поможет вам собрать и запустить схему автоматического ввода резерва на контакторе, и электроснабжение вашего дома или небольшого предприятия станет бесперебойным.
Восстанавливающиеся АВР.
Ставим номиналом не менее автомата А2, если не получится приобрести выключатель — устанавливаем автоматический выключатель с номиналом выше чем у А2

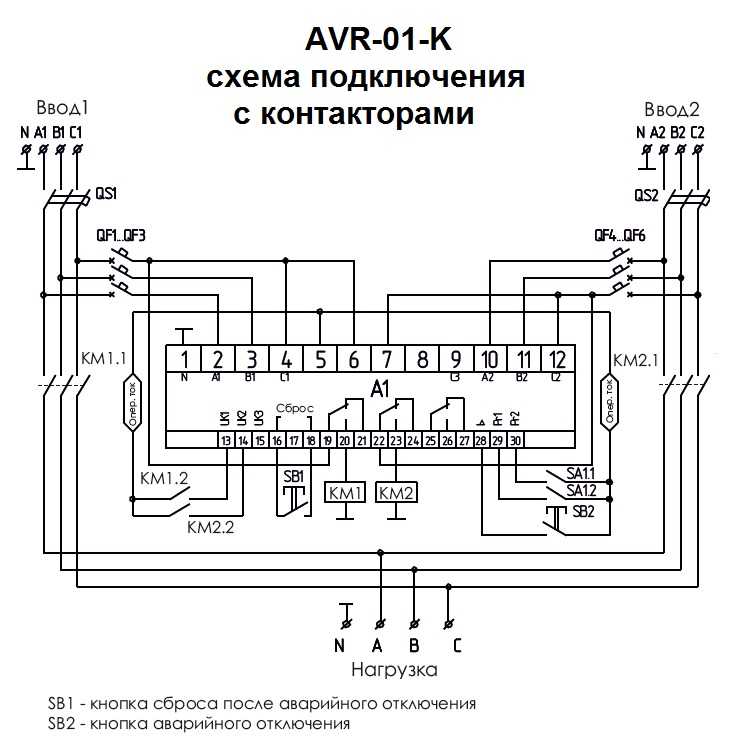

Замыкающие контакты контакторов должны быть рассчитаны на полный ток нагрузки, для размыкающих это неважно можно использовать блок-контакты. Оба автомата QS1 и QS2 должны быть включены, при этом катушка КМ получит питание и будет втянута, а соответственно её замыкающий контакт в цепи основного ввода тоже замкнут и размыкающий контакт в цепи резервного ввода разомкнут.
Такие неконтролируемые коммутации совершенно недопустимы на производствах с непрерывным циклом или в медицинских учреждениях в операционных больниц, например , а также на других важных объектах

В дальнейшем мы будем совершенствовать схему, добавим выдержки времени и различные блокировки

В случае исчезновения напряжения реле К1 обесточивается, К1. Рубильник выбирается с тремя положениями, где среднее из них полностью отсекает электричество.
Внешние входы аварийного отключения вводов. Такое реле выполняет функцию постоянного слежения за параметрами напряжения основной сети. Так как оба ввода в работе, отпадает необходимость следить за готовностью резервной линии к принятию нагрузки

В дальнейшем мы будем совершенствовать схему, добавим выдержки времени и различные блокировки. В случае исчезновения напряжения реле К1 обесточивается, К1. Рубильник выбирается с тремя положениями, где среднее из них полностью отсекает электричество.
Внешние входы аварийного отключения вводов. Такое реле выполняет функцию постоянного слежения за параметрами напряжения основной сети. Так как оба ввода в работе, отпадает необходимость следить за готовностью резервной линии к принятию нагрузки.

Как работает автоматический ввод резервного питания

В соответствии с индивидуальными условиями, схема АВР дополнительно оснащается пусковым блоком, который управляет запуском автономного источника питания, будь то аккумуляторы с инвертором или генератор на жидком топливе. Контроль состояния контактов контактора. При пропадании напряжения в основной линии катушка КМ 1 обесточивается, и питание через замкнувшийся контакт КМ1 начинает поступать на обмотку КМ 2, через контакторы которого к нагрузке подключается резервный ввод. В настоящее время промышленность в большом ассортименте выпускает готовые блоки АВР

Для таких важных объектов, как больницы, объекты оборонной промышленности, да и для многих других, аварии на электростанциях или в сетях электроснабжения сулят большие неприятности, именно по этой причине большое внимание всегда уделялось и уделяется проектированию и возведению систем резервного электроснабжения

При восстановлении параметров тока в основной цепи происходит замыкание контактов контактора основной цепи с одновременным размыканием контактов контактора резерва. Этот способ менее затратный, нежели генераторный, но не способен выдавать длительное время ток для мощных бытовых приборов. В настоящее время промышленность в большом ассортименте выпускает готовые блоки АВР.

Назначение АВР — повышение надежности электроснабжения потребителей. Более того, электродвигатель используется только один, а переключение вводов осуществляется его вращением вперед и назад.
Простейший трёхфазный АВР или как подключить модуль управления МАВР-3

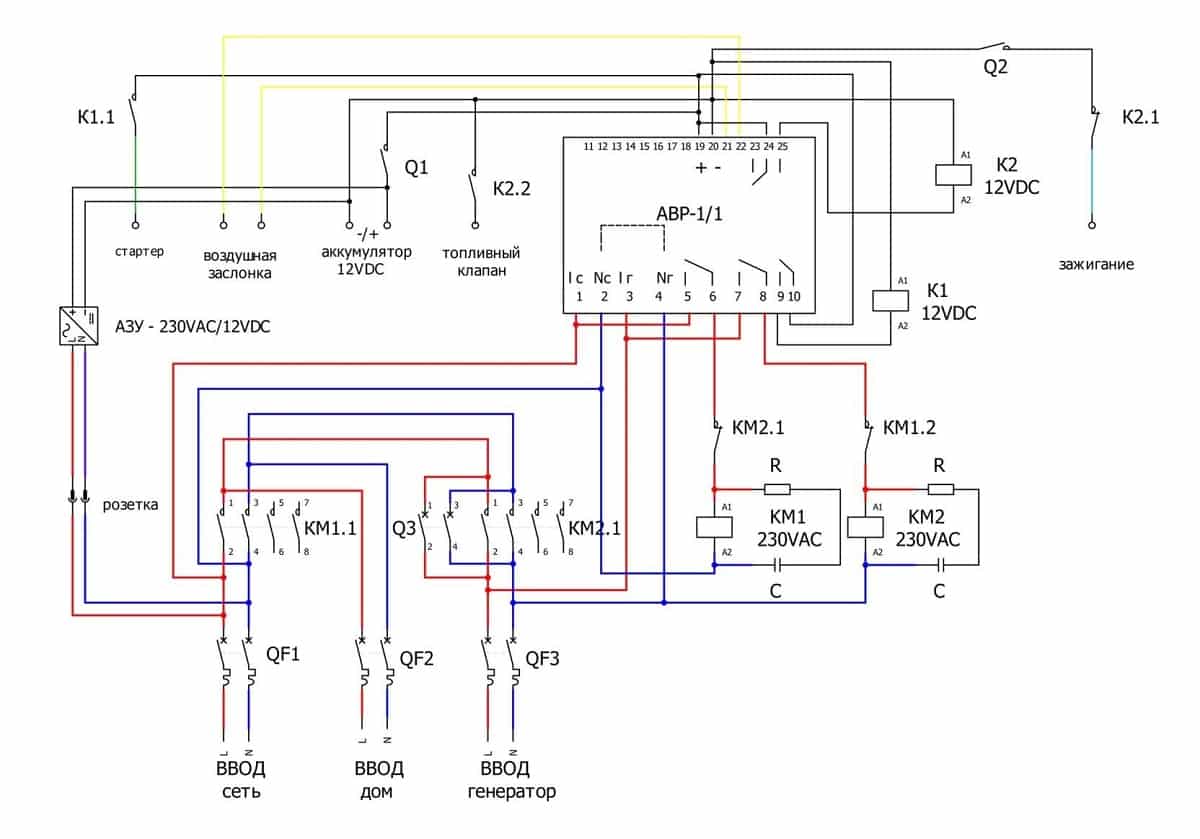

Установка блока АВР с автозапуском бензогенератора

В свете вышесказанного было бы очень полезным устройство, вообще исключающее вмешательство человека в работу системы аварийного электроснабжения. Такие приборы действительно есть и работают они полностью бесперебойно, но только с генераторами, укомплектованными электрическим стартером и штатной системой останова.

Разрабатывать подобную систему самостоятельно — хлопотное дело, достойное отдельного обсуждения. При неправильной организации работы велик риск испортить оборудование. Например, если генератор имеет поломку моторной части, его принудительный многократный запуск вызовет, по меньшей мере, глубокий разряд аккумулятора, а в худшем случае приведёт к выходу из строя обмоток электростартера.

Есть два варианта подобных устройств, первый — штатный блок электронного управления, поставляемый вместе с генератором и устанавливаемый с ним в одном помещении. Такой блок подключается согласно приложенной в инструкции схеме и управляет он только запуском и остановкой двигателя, в некоторых случаях берёт на себя задачу регулировки оборотов и выдаваемой мощности. Основная коммутация резервного ввода выполняется контакторами по схеме, которую мы описывали ранее. Только в этом случае нормально разомкнутый контакт на основном вводе протягивается сигнальным слаботочным проводом до блока управления, чтобы текущее состояние городской линии давало понять электронике, когда следует вводить в работу или останавливать генератор.

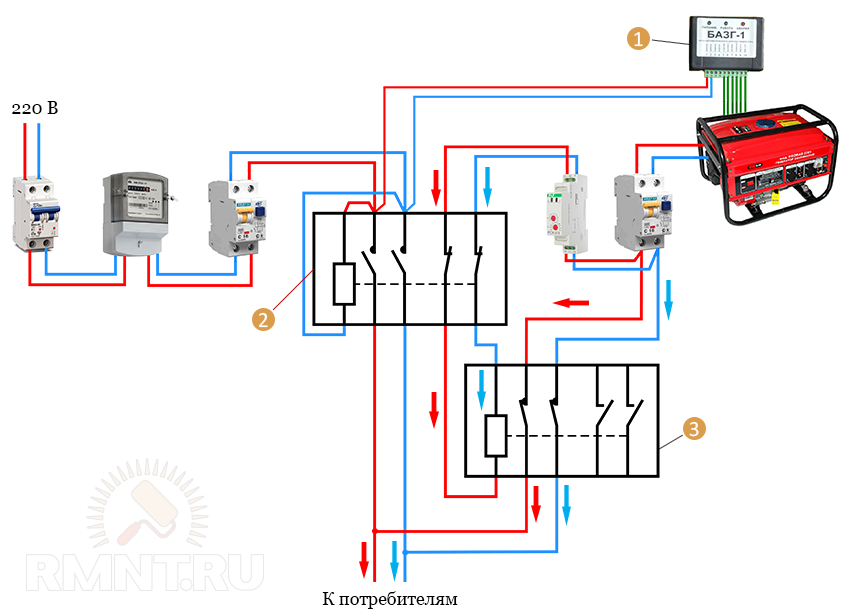

1 — блок автоматического запуска генератора; 2 — контактор основного ввода; 3 — контактор резервного ввода

Второй вариант — комплектные устройства АВР с автозапуском. Это не очень обширный спектр устройств, но все они требуют установки на генератор дополнительного оборудования: электрического привода дроссельной заслонки и стартера с аккумулятором.

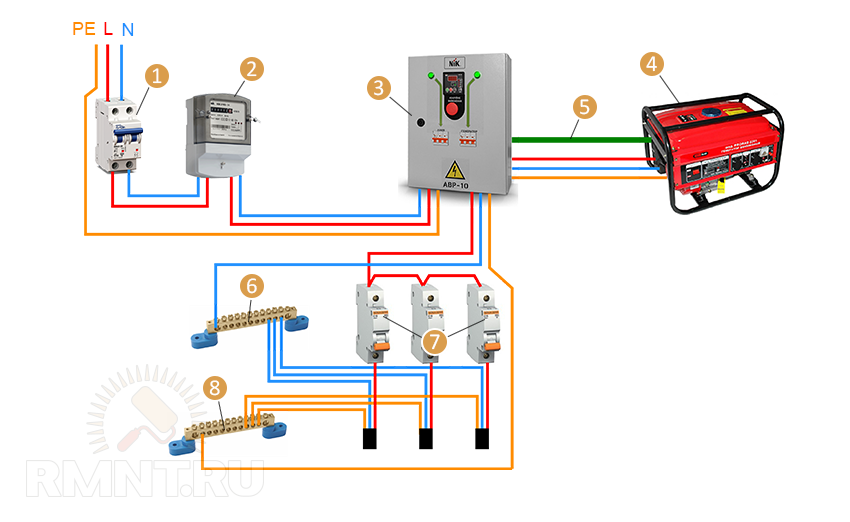

Подключение генератора через АВР: 1 — вводный автомат; 2 — счётчик; 3 — щит АВР; 4 — генератор; 5 — управляющий кабель; 6 — нулевая шина; 7 — автоматы потребителей; 8 — шина заземления

Преимущество таких систем в том, что они имеют всё необходимое «из коробки» и полностью заменяют вводно-распределительное устройство, включая встроенные защиты по току, а иногда даже имеют систему защиты от перенапряжений и утечек. Всё что нужно для подключения — присоединить жилы вводов и шины потребителей на устройства коммутации, а также соединить вторичную клеммную колодку с дополнительным оборудованием генератора с помощью четырёх- или пятижильного провода.

3 схемы автоматического ввода резерва для дома. Ввод 1 — Ввод 2 — Генератор.

А котел ожил и уже нагревает воду. Вот так вот, оказывается котлы BAXI бакси очень чувствительны к частоте питающей сети. Небольшое отклонение и котел уже не запускается. Автозапуск генератора автоматический запуск ген запись закреплена 23 авг Роман Шацкий.

Автозапуск генератора автоматический запуск ген запись закреплена 18 июл Генератор с автозапуском для дома и дачи. Автономное и практичное решение. Видео от пользователя системы автоматического запуска генератора. YouTube Гусейн Гусейнов.

Как понять, генератор работал на высоких оборотах, обороты генератора не должны меняюся в процессе работы. Автозапуск генератора автоматический запуск ген запись закреплена 11 июл В продолжении темы про автоматику на рубильнике с мотор приводом небольшое видео о том как работает переключатель.

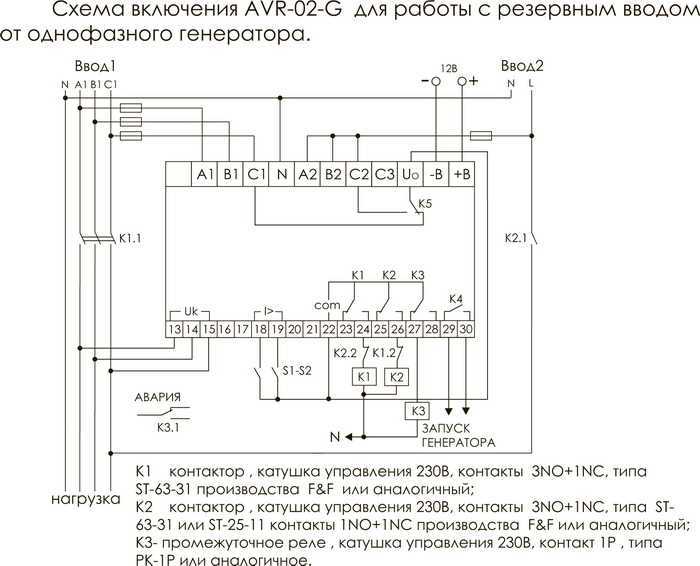

То же самое происходит по вводу-2, через контакты А2,В2,С2.

Как это происходит? Контакт 1 и 11 формируют сигнал управления посредством реле К5. То есть находится в том положении, как на изначальной схеме. Напряжение через него попадает на 10 контакт и идет до катушки КМ4. Это промежуточное реле. Его контакты обозначены КМ4. Реле срабатывает, замыкая свои контакты и напряжение через них попадает на й контакт. Далее AVR включает реле К1. При этом другие реле К2,К3,К4 остаются разомкнутыми.

В процессе эксплуатации резервных источников питания большое значение имеет такая функция, как автоматический запуск генератора при отключении электричества. Необходимость использования данных устройств обусловлена рядом причин. В первую очередь, они связаны с шумной работой генераторов и необходимостью, в связи с этим, их размещения на расстоянии от дома или даже в отдельных строениях и подземных бункерах.

Далее U с ввода-2 поступает через 11 на 10 и потом вся схема повторяется как было рассмотрено ранее. Только в этом случае происходит замыкание не К1, а К2. И соответственно катушки контактора КМ2.

Видео. Генератор переменного тока.

Генераторы переменного тока способны восполнить электричество в доме при отказе стационарного устройства, а также применяются в любом месте, где необходима подача электроэнергии.

Для того чтобы обеспечить максимально комфортное существование человек разработал и изобрел огромное множество различных технологических устройств и сложных систем. Но одним из самых эффективных и действенных аппаратов, позволяющих использовать электричество стал генератор переменного тока. Ознакомиться с типами и видами УЗО .

Сегодня выделяют два основных вида конструкции:

• Устройства с неподвижной частью – статором и вращающимся элементом – магнитным полюсом. Элементы данного типа широко используются среди населения, потому как наличие неподвижной обмотки избавило пользователя от необходимости снимать лишнюю электрическую нагрузку.
• Электрическое устройство с якорем вращательного типа и неподвижным магнитным полюсом.

Выходит, что конструкция генератора сводится к наличию двух основных частей: подвижной и неподвижной, а также к элементам, которые служат связующим звеном между ними (щетки и провода).

Принцип работы

Принцип работы генератора переменного тока автомобиля:

• вращающая часть ротора или привода механизма номинально принимается за электрический магнит. Именно он и будет передавать создаваемое магнитное поле на «тело» статора. Это внешний элемент устройства, который состоит из катушек с подведенными к ним проводами.
• напряжение передается через кольца и коллекторные щитки. Кольца выполнены из меди и вращаются единовременно с ротором и коленвалом. В ходе движения к поверхности колец прижимаются щетки. Следовательно, ток будет передаваться от неподвижной части к подвижной части системы.

Технические характеристики

При покупке генератора переменного тока необходимо делать акцент на следующие технические характеристики:

• Электрическая мощность;
• Рабочее напряжение;
• Количество оборотов вращающейся части генератора;
• Коэффициент полезной мощности;
• Сила тока.

Эти величины являются основными техническими характеристиками переменного тока.

Виды

Сегодня на территории Российской Федерации реализуют продажу различных видов сертифицированных и не прошедших лицензирование генераторов переменного тока. Обзор бытовых галогенных ламп и как выбрать здесь: . Самыми популярными из этих устройств являются следующие:

Генераторы переменного тока

, которые еще часто называют альтернаторами, представляют собой электромеханические устройства, предназначенные для преобразования механической энергии в электрическую. Принцип работы множества из них основывается на вращении магнитного поля. Современные генераторы имеют довольно простую конструкцию и способны производить электроэнергию высокого напряжения.

Большой востребованностью в современной энергетике стали пользоваться электромеханические генераторы вращающегося типа.

Принцип их работы

основывается на возникновении электродвижущей силы в проводнике, который находится под воздействием переменного магнитного поля. Все генераторы состоят из двух основных частей: индуктора, в котором создается магнитное поле, и якоря, создающего электродвижущую силу. Неподвижный элемент генератора носит название статор, а вращающийся — ротор. В генераторах переменного тока ротор выполняет функции индуктора.

Конструктивно индуктор представляет собой электромагнитную систему, в состав которой входит 2 полюса или больше и обмотка возбуждения. Эту обмотку питает постоянный ток возбуждения. В некоторых случаях используются индукторы, основой которых являются постоянные магниты.

Во всем современном мире подавляющую часть электроэнергии получают с использованием синхронных альтернаторов.

(Альтернатор) Электрический генератор — это устройство, в котором не электрические виды энергии преобразуются в электрическую энергию.

Вращающийся индуктор в таких устройствах образует магнитное поле, индуцирующее в статоре (как правило, с трехфазной обмоткой) электродвижущую силу переменного типа. Численно частота такой силы совпадает с количеством оборотов ротора за определенный промежуток времени.

Схема автозапуска генератора

Все электроприборы и оборудование, для которых требуется резервное питание, отдельно выделяются на схеме автозапуска. Остальные потребители остаются подключенными к городской сети по стандартной схеме. Подключение фазы осуществляется через автоматический предохранитель. Сами потребители резервного питания подключаются через розетку на 32 ампера, позволяющую снимать полную мощность генератора.

В схеме в обязательном порядке должен быть предусмотрен заземляющий контур, обеспечивающий защиту и безопасную работу с установкой. Следует учитывать, что розетка и блок автозапуска не рассчитаны на высокие нагрузки. Мощность потребителей, подключенных к резервному питанию, не может быть выше номинальной мощности генератора. В случае перегрузки высока вероятность сжигания обмотки и выхода из строя всей установки.

В некоторых случаях схема автозапуска предусматривает подключение стабилизаторов напряжения. Они используются для тех потребителей, которые чрезвычайно требовательны к качеству электроэнергии в бытовых условиях и на производстве. Подключение стабилизаторов в сеть осуществляется в тестовом режиме. В случае стабильной работы всех потребителей, отсутствии посторонних шумов, прибор устанавливается перед генератором и включается в городскую сеть. Если же ток, выдаваемый генератором, некачественный, то установка стабилизатора производится после него и все потребители будут получать уже стабилизированный ток.

Какими бывают?

Выбирая бензиновый генератор со встроенным блоком АВР мощностью 4 кВт, нужно остановиться на SKAT УГБ-4000Е/АВТО. Однофазная модель за час будет расходовать 1,7 л горючего. При полной загрузке бака бензином срок непрерывной работы достигает 14 часов. Однако воздушное охлаждение делает неудобной и непрактичной работу свыше 8 часов подряд. Громкость при работе достигает 68 дБ.

Бытовые

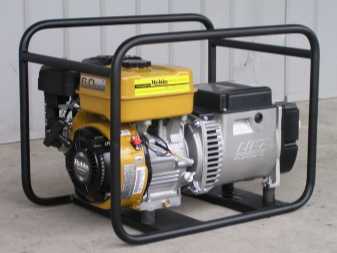

Если требуется бензогенератор мощностью около 2 кВт, то отличным выбором становится Energo EB 2.5/230-SE. Это превосходное японское устройство с открытым исполнением. Рабочее напряжение — 230 В. Охлаждение реализовано при помощи воздушного контура. Пиковая кратковременная мощность достигает 2,5 кВт.

Прочие параметры:

• скорость кручения мотора 3000 оборотов за минуту;
• расход горючего при загрузке ¾ — 1 л за час;
• вместимость бензобака 3,6 л;
• однофазное синхронное исполнение;
• частота вырабатываемого тока 50 Гц;
• громкость звука 71 дБ;
• масса нетто 42 кг;
• линейные размеры 60х41х46 см.

Нормальную мощность 3 кВт (и пиковую 3,3 кВт) имеет модель Yamaha EF 5500 EFW. Рабочее напряжение составляет 230 В. Конструкторы предусмотрели надежное воздушное охлаждение. Вместимость топливного бака достигает 28 л. Масса изделия равна 90 кг, а общие размеры — 67х54х57 см.

При выборе устройства с электрозапуском мощностью 5 кВт нужно обратить внимание на генератор PATRIOT GP 6510AE. Пиковая мощность этой модели достигает 5,5 кВт. Емкость бензобака — 25 л

Однофазное устройство выдает ток частотой 50 Гц. При массе 80 кг габариты электростанции составляют 69х535х55 см

Емкость бензобака — 25 л. Однофазное устройство выдает ток частотой 50 Гц. При массе 80 кг габариты электростанции составляют 69х535х55 см.

Выбирая бензиновый источник тока на 6 кВт, многие останавливаются на модели Fubag BS 6600 A ES. Изделие выполнено по открытой схеме, то есть рассчитано на применение только в комнатных условиях. При загрузке 75% предельный расход горючего составляет 3,1 л за час. Вместимость бензобака — 25 л.

Прочие технические свойства:

• уровень электрической защиты IP23;
• громкость звука 80 дБ;
• суммарная масса 87 кг;
• габариты — 70х53х57 см.

Более высокую — 7 кВт — мощность имеет ТСС SGG 7000 EA. Коэффициент мощности этой электростанции равен 1. Емкость картерной системы равна 0,9 л. Рабочий объем камеры сгорания — 0,44 л. Скорость вращения одноцилиндрового двигателя с воздушным охлаждением составляет 3000 оборотов за минуту; за час расходуется 3 л горючего (при мощности ¾ от максимума).

В ряде случаев выбирают генераторы мощностью 8 кВт. Ярким примером является Zongshen PB 12000 E. Пиковая мощность достигает 8,8 кВт. Для сварки это устройство не подходит. Его масса достигает 138 кг.

Бензогенератор Zongshen BPB 4000 E имеет номинальную мощность 2,8 кВт. Однофазная модель в краткосрочном периоде может выдавать до 3,1 кВт тока. Синхронный инверторный аппарат не может использоваться для сварки. Масса устройства — 38 кг. Его габариты 48х35х53 см.

Промышленные

Этот сегмент генераторного оборудования отличается не только повышенной мощностью. Конечно, тут встречаются модели, вырабатывающие 10 кВт, 15 кВт и даже больше. Но спецификой большинства образцов индустриальной техники является использование применение двухцилиндровых V-образных двигателей. Хорошим примером промышленного бензогенератора является Genese PS Standart 20K. Вращение двигателя будет происходить на скорости 3000 оборотов за минуту, независимо от нагрузки.

Прочие нюансы:

• масса 230 кг;
• электрическая защита IP21;
• часовой расход горючего 6,8 л на номинале нагрузки;
• вместимость камеры сгорания 999 куб. см.

Альтернативой можно считать Gesan G 15 TF H L. Выходное напряжение генератора составляет 220 или 380 В. Фирменная гарантия на модель дается на 1 год. Общая масса устройства — 110 кг. Предельная мощность электростанции достигает 13,2 кВт.

II-я категория: нужен ли ей АВР

Если потребитель заказывает два сетевых ввода электропитания, то он переходит уже в следующую категорию — вторую. В этом случае энергетики, как правило, требуют от клиентов оплатить строительство двухтрансформаторной подстанции. В простейшем варианте она содержит две секции шин (это просто алюминиевые или в лучшем случае медные полосы) высокого напряжения со своими вводными выключателями, к каждой из которых присоединяется только один из вводов высокого напряжения (6 или 10 кВ). Между секциями расположен так называемый секционный выключатель. Если он разомкнут, то каждый высоковольтный ввод может питать только один трансформатор (как правило, в работе находится только один из двух, второй находится в резерве – и это также типовое требование энергетиков). При пропадании напряжения на одном из вводов, электрик потребителя может вручную включить секционный выключатель и подать нагрузку на постоянно работающий трансформатор с другого высоковольтного ввода.

Такие потребители, вообще-то, не нуждаются в наличии АВР. Однако в последнее десятилетие энергетики зачастую предлагают им устанавливать их в типовых двухтрансформаторных подстанциях на стороне низкого напряжения. Такой щит АВР имеет два ввода от обмоток низкого напряжения разных трансформаторов (они оба должны находиться под напряжением, но нагружен в любой момент времени только один из них) и один выход на шины низкого напряжения, к которым подключены все нагрузки.

Схема подключения однофазного генератора в трехфазную сеть

Рассмотрим ключевые моменты подключения однофазного генератора в трехфазную сеть. Недавно на форуме была создана данная тема, и я решил дать более развернутый ответ, а также обсудить этот вопрос на блоге, поскольку на форум многие читатели не заходят.

Подключение однофазного генератора актуально для частных домов, коттеджей, которые хотят иметь у себя независимый источник питания.

Многие дома повышенной комфортности (коттеджи) имеют трехфазный ввод из-за большой потребляемой мощности. Здесь может встать вопрос: а какой нужен генератор? Напрашивается трехфазный генератор необходимой мощности.

Генератор для частного дома

А действительно ли нужен трехфазный генератор?

На этот ответ я однозначно не отвечу, однако, предполагаю, что однофазный генератор будет дешевле трехфазного.

Чем плох трехфазный ввод, я уже рассказывал. Основная проблема – очень трудно добиться равномерного распределения по фазам. Возможно, генератор не очень хорошо переносит такие режимы работы, когда постоянно будет перекос фаз.

А как же наш трехфазный щит переделать в однофазный?

Все очень просто. Схема автоматического включения однофазного генератора в трехфазную сеть:

Схема подключения однофазного ДГ в трехфазную сеть

Для этого нам понадобятся всего 2 контатора, не считая вспомогательных элементов.

В нормальном режиме потребители подключены к трехфазной сети через контактор КМ1. В случае отключения основного питания происходит запуск генератора. Запуск можно сделать используя дополнительный контакт контактора КМ1. Контактор КМ1 отключается, а контактор КМ2 включается и объединяет 3 фазу в одну.

Если вам не требуется автоматический запуск генератора, то вместо данного АВР можно применить, например, кулачковый переключатель на соответствующую мощность. Схема соединения – аналогично КМ2. Здесь мы должны использовать либо два ручных переключателя, либо 1 переключатель, а питающую сеть отключать вводным автоматическим выключателем.

Какое решение предпочтительнее? Выбор за вами.

Также советую пересмотреть мои старые статьи:

Советую почитать:

комментариев 18 “Схема подключения однофазного генератора в трехфазную сеть”

«При этом не стоит забывать, что мощность однофазного генератора будет не менее чем в 2 раз больше трехфазного.»

Про сечение нуля не написали.

Не понял вопрос про мощность.

Сечение нуля — не менее сечения фазного провода. Например, ВВГ-3×16.

Почему мощность однофазного генератора будет как минимум в 2 раза больше трехфазного?

По поводу нуля. Какой кабель проложить от АВР до распределительного щита при трехфазном вводе с мощностью 15 кВт. Дизель допустим аварийный на 15 кВт.

Дизель однофазный соответственно.

Рассчитываете ток, подбираете автомат,а потом выбираете сечение кабеля. На 15кВА — ВВГ-3×16

а как тогда в трехфазном режиме от сети будет питание?

Питающий кабель от трехфазной сети будет свой, например СИП4-4×16 или СИП4-4×25.

от опоры до АВР и от дизеля до АВР все и так понятно. Какой кабель класт от АВР до РЩ?И почему мощность однофазного генератора больше мощности трехфазного в 2+ раза?

После АВР у вас будут групповые линии. Не должно быть никаких промежуточных щитов.

Когда вы переведете все ЭП на одну фазу, должен снизиться общий Кс, следовательно мощность однофазного генератора будет Pantryk :

Не должно быть никаких промежуточных щитов.

Если АВР встраивать в щит с групповыми аппаратами, то да, будут сразу аппараты. А если АВР это отдешьная конструкция. В нее входит два кабеля (один от дизеля и один от опоры) и один выходит к щиту с групповыми аппаратами. Вот я про ноль такого кабеля и говорю. Или например у меня двухэтажный особняк и выделенная мощность 30 кВт, и дизель я ставлю те же 15 кВт. При этом у меня есть распределительный щит для второго этажа. Он трехфазный. К нему идет кабель 5×4. А теперь мы пускаем во все фазы синфазное напряжение. Что будет с нулем? В частном случае с одним вводно-распределительным щитом ничего страшного не будет т.к. сечение шин вполне достаточно

Но в общем случае применения однофазного генератора в трехфазной сети стоит обращать внимание на сечение нуля в трехфазных кабелях и группах

Я же детально не рассматривал все нюансы, не привязывался к конкретному объекту. Всегда нужно смотреть какие токи у нас будут и в зависимости от них выбирать автоматы и сечения кабелей.

Если у вас есть проект, можем обсудить более детально на форуме.

Лучшие дизельные генераторы с автозапуском

CHAMPION DG6501ES+ATS

Надежный и качественный, синхронный, однофазный генератор с блоком ATS. Разработан для создания источника

электроэнергии на строительных площадках, удаленных объектах в случае необходимости питания различных устройств, приборов, инструментов.

Медная обмотка щеточного ротора и статора повышает уровень защиты основного силового агрегата.

Конструкция оснащена дверцами, с помощью которых можно легко обслужить генератор. Передняя панель включает цифровой дисплей с вольтметром, счетчиком моточасов.

Характеристики:

• объем двигателя — 474 куб. см, мощность — 8.9 л. с.;
• удельный расход топлива — 320 г/ч;
• объем бака — 16 л;
• активная мощность — 5 кВт, макс. — 5.5 кВт;
• розетки — 2 по 220 В, 1 на 12 В;
• вес — 160 кг.

Достоинства:

• звукоизоляционный кожух;
• колеса для удобного перемещения;
• эффективная система защиты;
• блок ATS;
• беспроблемный старт;
• аккумулятор в комплекте;
• качественный ток на выходе;
• вместительный бак для топлива.

Недостатки:

нет.

MVAE АД-18-400-АР

Трехфазный, синхронный генератор с автоматическим запуском, двигателем из серии K4100 с жидкостным охлаждением.

Отличительная особенность — панель управления SMARTGEN 6120U.

Она помогает намного быстрее и точнее определить рабочие параметры.

Удобное управление с вольтметром и счетчиком моточасов станет приятным бонусом для каждого оператора. Дополнительным плюсом является увеличенный моторесурс двигателя, достигающего 10 000 часов.

Характеристики:

• объем бака — 80 л;
• активная мощность — 18 кВт, макс. — 19.8 кВт;
• есть глушитель, защита от перегрузок;
• размеры — 150х121х72 см;
• вес — 765 кг.

Достоинства:

• отличное решение для подключения профессионального оборудования;
• мощный двигатель с увеличенным моторесурсом;
• стабильное напряжение на выходе;
• автоматический запуск системы;
• интуитивно понятная панель управления;
• вместительный бак для топлива;
• продолжительная работа в автономном режиме.

Недостатки:

нет.

MVAE АД-80-400-АР

Трехфазный генератор на базе двигательной системы MVAE 6105AZLD жидкостного охлаждения. Оборудован

автоматической системой управления.

Пригоден для установки в помещении (в защитном кожухе), на улице.

При полной нагрузке агрегат способен проработать до 9 часов на одной заправке топлива.

Дополнен глушителем, защитой от перегрузок. Вольтметр на передней панели управления позволяет оценить текущее выходное напряжение.

Характеристики:

• объем бака — 200 л;
• активная мощность — 80 кВт, макс. — 88 кВт;
• сила тока — 159 А;
• размеры — 225х135х90 см;
• вес — 1 170 кг.

Достоинства:

• бесперебойная подача электроэнергии;
• профессиональный, выносливый двигатель;
• удобная эксплуатация на крупных производствах;
• множество выходов для подключения пользователей;
• стабильный ток на выходе;
• автономная работа до 9 часов при полной нагрузке;
• экономичный расход топлива.

Недостатки:

нет.

Типы генераторов, их преимущества и недостатки

Генератор бензиновый Daewoo GDA 3500E

Особенности конструкции резервного генератора позволяют организовать его подключение к питающей линии при пропадании электричества следующими двумя способами:

• Ручной режим, когда пользователь должен подойти к устройству и запустить его самостоятельно.
• Автоматический запуск, при наличии которого блок будет включаться без участия человека.

Основное условие автоматического срабатывания резервной системы – наличие в приобретенном устройстве электрического стартера, являющего обязательным элементом такой схемы.

Газовый генератор с автозапуском

Автоматические генераторы могут работать на различных видах топлива, в соответствии с которыми они подразделяются на следующие классы:

• бензиновые;
• газовые;
• работающие сразу на двух видах топлива.

Выбор конкретного горючего для резервной системы зависит от предпочтений и возможностей каждого пользователя.

К бесспорным преимуществам применения электрогенераторов следует отнести обеспечение питанием 220 Вольт при пропадании централизованного энергоснабжения. Но за эту возможность приходится расплачиваться рядом неудобств, заключающихся в следующем:

• шумность при работе, мешающая всем проживающим в квартире людям;
• высокая стоимость и необходимость обслуживания (ремонта);
• значительные габариты.

Кроме того, при эксплуатации в частных строениях и на даче в зимнее время они нуждаются в дополнительном обогреве.
