Виды цоколей ламп освещения: размеры, маркировка и сферы применения

Установка патрона

Для начала следует отметить, что крепеж патрона без вспомогательной фиксации невозможен из соображений надежности и безопасности. Простейшие схемы установки предполагают использование пластмассовой втулки с отверстием в центральной части, через которое проводится электропровод. Но сама фиксация будет реализована не через кабель, а посредством пластмассового винта, предусмотренного в составе комплекта втулки. Распространен и способ крепления на металлической трубе. Он является самым надежным, поэтому годится для установки тяжеловесных плафонов и люстр. В обычной конфигурации патрон для лампочек монтируется к трубке путем вкручивания, но перед этим необходимо пропустить провод через отверстие цилиндра и произвести подключение. Далее выполняется физический монтаж трубы в потолочной нише. Этот способ не просто трудоемкий, но и грешит искажением стилистического эффекта в месте установки. Поэтому рекомендуется по возможности использовать дополнительные декоративные накладки и маскирующие компоненты.

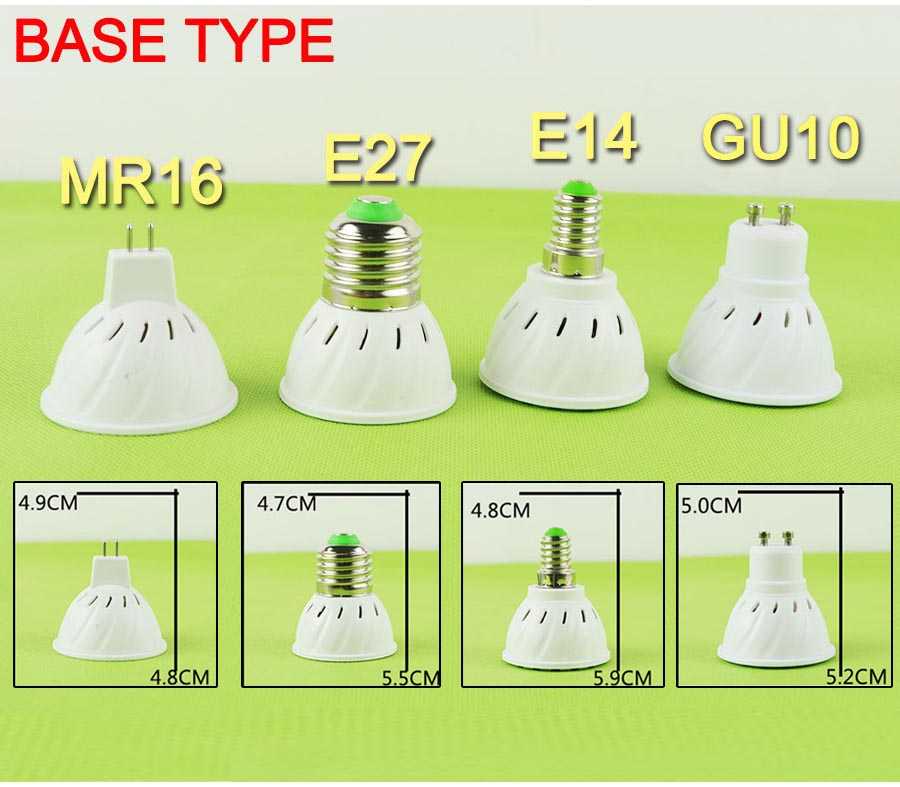

Виды цоколей ламп на светодиодах

Одним из критериев, по которым различают светодиодные лампы, является вид цоколя. Все их можно разделить на две объемные категории — резьбовые и контактные. Внутри групп существует много видов, но среди них есть пять самых популярных.

Е27. Используют для всех стандартных светильников, а для таких, где световой поток превосходит 1200 Лм, применяют только этот тип. Как правило, лампы Е27 функционируют в условиях переменного тока и при напряжении 220 В.

Е14. Применим для всех вариантов типовых светильников, но с миниатюрными размерами. Лампы с Е14, которые еще называют «миньон», имеют интересные формы: свеча, грибок, шарик.

GU10. Имеет двухштыревой разъем, поворотное крепление. Их применяют для потолочных осветительных приборов в виде LED-ламп с типоразмером MR16.

Источник света, помещенный в патрон, удерживает специальный замок, из-за этого они востребованы в местах, где наблюдается вибрация или другие внешние воздействия.

GU5/3. Применяют в светильниках с лампами, работающими на светодиодах, рефлекторного типа MR16 для декоративной подсветки. Питаются как от сети 220 , так и 12V.

G13. Используют для трубкообразных ламп Т-8 и Т-10. Их устанавливают в потолочные панели, которые чаще всего встречаются в офисных помещениях для целевого освещения рабочих мест.

Перед тем как приобретать новую лампу для своего светильника, нужно определиться с видом цоколя, используемого в нем. Типов этих элементов много и далеко не все они взаимозаменяемы (+)

Первые два вида относятся к резьбовым. Чтобы соединить изделие с таким цоколем и патрон, ее вворачивают, как простую лампу накаливания.

Остальные три вида относятся к контактным или штырьковым. Эти цоколи оснащены выводами в виде штырей, находящихся на краю лампы.

Менее популярными резьбовыми цоколями являются Е10, применяемые в лампах, освещающих внутреннее пространство холодильников и Е42 — для уличных ламп.

Светодиодные светильники, широко используемые дизайнерами, оснащены переходными элементами G4, GU4, G9.

Спектр излучения люминофора для люминесцентных ламп

Человеческий глаз воспринимает волны длинной 380÷780 нм. Кроме них солнечный свет содержит излучение ультрафиолетового и инфракрасного спектра.

В люминесцентных лампах ультрафиолетовое излучение люминофором преобразуется в видимый свет. Внутреннюю поверхность колб дешевых модификаций покрывают одним слоем люминесцирующего состава. Результат: они излучают голубой или желтый свет, но при этом происходит искажение цветов предметов.

Трубки дорогих моделей покрывают тремя либо пятью слоями люминофора. Это делает освещение похожим на естественный свет из-за увеличения числа диапазонов излучения. Достигается максимальное качество цветопередачи.

По спектральному составу излучения люминесцентные светильники разделяют на три группы:

Стандартные (1 слой люминофора). Являются источниками белого цвета. С их помощью освещают общественные заведения.
С улучшенной цветопередачей (3 или 5 слоев люминесцирующего вещества). Передача света у таких моделей лучше и их световой поток больше на 12 %, чем у стандартных аналогов. Лампы данного вида используют в музеях, мебельных салонах, ими оснащают витрины.
Специальные. В них используется люминофоры особого типа либо с добавками. Спектральный состав излучения определяется назначением устройства, например, для соляриев, бактерицидные.

Чтобы избежать вредного воздействие излучения ультрафиолетового спектра на кожу человека, осветительные устройства в рабочих, жилых помещениях оснащают УФ-фильтрами. В таких местах лучший вариант – это лампы максимально приближенные спектрально к солнечному свету.

Резьбовой цоколь Е

Данный вид встречается в следующих вариациях: Е5, Е10, Е12, Е14, Е17, Е26, Е27, Е40. Представленные типы цоколей характеризуются размерами от минимальных до максимальных. Например, исполнение Е5 характеризуется высотой и диаметром, равными 5 мм.

Резьбовой держатель может быть установлен в галогенных, люминесцентных и аналогах с нитью накаливания. Кроме того, светодиодные источники света довольно часто встречаются именно с таким цоколем.

Наиболее распространенные: Е14, Е27, Е40. Причем последняя разновидность чаще устанавливается в люминесцентных ртутных источниках освещения, а также является частью ламп накаливания. Е14 обычно встраивается в грибовидные источники света и аналоги в форме свечи, «свечи на ветру». Е27 можно встретить в качестве держателя ламп совершенно любых типов.

Штыревые цоколи лампочек

Как расшифровать маркировку?

В обозначение этих изделий входит несколько символов в виде букв и цифр. Последние говорят о расстоянии между контактами или диаметре соединительной части.

Символы, свидетельствующие о принадлежности цоколя к определенному типу, расшифровываются следующим образом:

«Е» — цоколь «Эдисона, т.е. резьбовой;
«G» — штырьковой;
«R» — оснащенный утопленным контактом;
«Р» — цоколь фокусирующий, позволяющий расположить лампу в нужном положении;
«В» — байонет или штифтовой;
«F» — имеет один штырек;
а — штырек имеет форму цилиндра;
b — оснащен рифленым контактом;
с — указывает на оригинальную форму штыря;
«S» — софитный.

Число контактов обозначает определенный символ: один контакт — s (single), d — пара (duo), t (tres), q (quatro), p (penta) — три, четыре и пять контактов на торце соответственно.

Уточнения обозначают буквами U, V, A. Первой маркируют энергосберегающие лампы, второй — прибор, имеющий конический конец, третий — лампы автомобильные.

При обозначении цоколя используют схему A00bC , где первый символ (А) — тип цоколя, второй — его размеры, b — количество контактов, C — дополнительные данные. Последнего маркера может и не быть (+)

Штырьковые модели с символом «Х» присутствуют в точечных светильниках. Поскольку поток имеет четкое направление, с их помощью расставляют нужные акценты в помещении. В лампах специального использования применяют модели «Y» и «Z».

Лампа светодиодная с разъемом Е27. Используется без дополнительных устройств в сети 220 В. Не работает при наличии электронных диммеров

Надпись E14U обозначает, что цоколь винтовой имеет диаметр 14 мм. Сама лампа энергосберегающая. Маркировка BA9 указывает на диаметр 9 мм, круглые штифты, размещенные симметрично.

Обозначение специфических ламп без указания маркировки цоколя

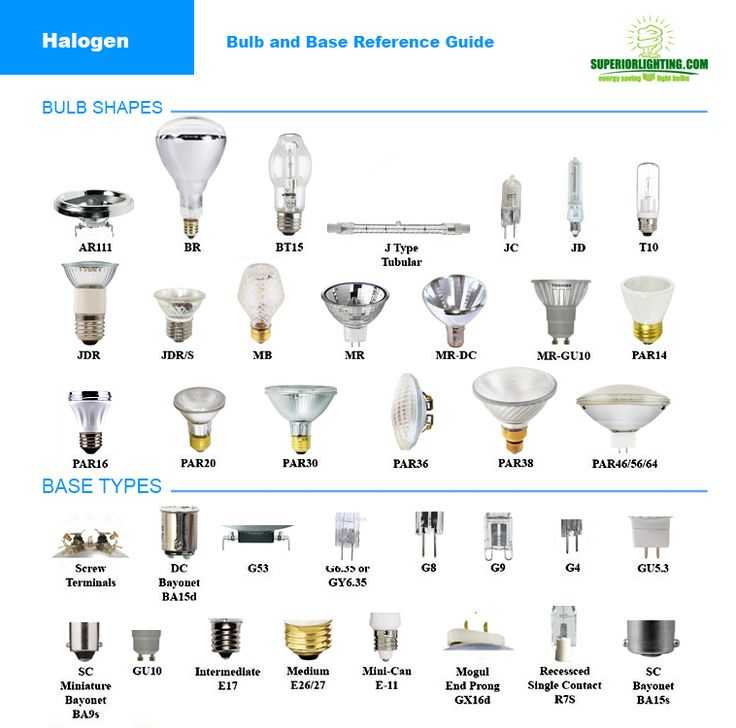

Галогеновые

Галогенные лампы E27 имеют такой же цоколь с резьбой. Они без проблем устанавливаются в традиционные патроны, которые есть в каждой квартире. Эти модели изготовлены по другой технологии, а срок их службы существенно отличается от аналогов. Кстати, лампы накаливания тоже популярны благодаря соотношению цены и качества. Галогенные изделия способны гореть в течение 4000 часов. Что касается индексов цветопередачи в световом потоке, то он равен 100%.

В технологических процессах производства галогеновых ламп предусмотрено немного йода или брома. Эти ингредиенты помогают получить лучшую отдачу света. Она соответствует 20-30 люменам на каждый Ватт. При этом такой высокий уровень светоотдачи сохранится в течение всего срока службы изделия. Такие элементы, в отличие от ламп накаливания, изготавливаются в меньших размерах. Форма может быть разнообразной. Способов использования таких изделий очень много.

Часто используемая продукция

Мы рассмотрели не только, какие цоколи бывают, но и так же, как они обозначаются при маркировке лампочек. Теперь же рассмотрим наиболее распространённую продукцию данного типа:

E27 – самый широко применяемый в быту и на производстве тип цоколя. Он используется в производстве самых разнообразных видах ламп (люминесцентных, накаливания, светодиодных, газоразрядных и т.д.);

Е27 и Е14

Е14. Такой цоколь часто называют «миньоном». Применяется часто в бутовых приборах, подключаемых к сети в 220 вольт;

G5. Он используется для трубчатых люминесцентных ламп, имеющих диаметр колбы 16 мм;
GU5.3 или MR16 часто применяется для светильников, входящих в систему встраиваемого освещения;
R используются для определенных разновидностей галогенных кварцевых ламп, а также источников света, имеющих высокую интенсивность свечения. Цифры маркировки здесь будут отражать то, какую длину волны способна испускать конкретная лампочка.

Кроме этого, довольно большой популярностью на сегодняшний день пользуются модели штифтового цоколя, имеющие маркировку B15d, B9s и B22d.

Патроны G13

Применяются для люминесцентных и светодиодных ламп с диаметрами 26 мм и 38 мм (сейчас данный тип ламп с диаметром колбы 38 мм практически уже не применяется). Являются наиболее распространенными лампами, которые используются в большинстве светильников.

Патроны G5 и G13 могут быть как поворотными или накидными (неповоротными).

Поворотный и накидной патроны для люминесцентных ламп G5 и G13:

Рисунок 7. Патроны G13

Слева на рисунке изображен накидной патрон, который просто одевается на штырьки лампы, справа — поворотный патрон с держателем, при помощи которого патрон может крепиться на стену или светильник.

Люминесцентные лампы, используемые в электрических патронах G5 и G13, являются двухцокольными. Следовательно, на одну лампу требуется два патрона, которые должны располагаться друг от друга на расстоянии равном длине лампы.

Токоподводящие провода к электрическим патронам G5 и G13 вставляются в специальные отверстия с контактными зажимами, где и фиксируются. Лучше всего использовать жесткий одножильный провод, многожильные провода требуется облудить. В виду специфики зажигания люминесцентных ламп, которая требует использования либо стартера, либо электронного ПРА, используются также сдвоенные патроны со стартеродержателем.

Рисунок 8. Патрон со стартеродержателем

Маркировка

Для цоколей типа «винт Эдисона» принята маркировка ЕХХ, где:

Е – указывает тип (Edison Screw type);
ХХ – цифры, показывающие диаметр, например, тип лампочки E14, говорит о том, что диаметр цоколя 14мм, то есть отличие между типами Е14 и Е27 заключается в ширине патрона.

Диаметр цоколя

Заметим, что для обеспечения совместимости выпускаются специальные адаптеры, например, переходник с цоколя Е27 на Е14.

Фото: пример переходника

Благодаря таким проводникам появляется возможность устанавливать лампы накаливания, у которых стандартный типоразмер (E27) (а также их энергосберегающие аналоги) в патрон под миньен (E14).

Преимущества и недостатки

Практически в каждом доме осветительные приборы оснащены винтовыми патронами. В советское время диаметр в 90 % случаях составлял 27 мм, сегодня не менее 50. Поэтому главным преимуществом цоколя е27 является его широкое применение.

Из минусов можно выделить способность металла ржаветь. Если образовалась коррозия, то выкрутить лампу из патрона будет практически невозможно. Также встречаются некачественные изделия. Их изготавливают с нарушением относительно допустимых погрешностей (по ГОСТу) по диаметру и углу витков.

Еще один важный положительный момент касается мощности светового потока. Только e27 цоколь способен справиться с лампами в 300-350 Вт. А светодиодные изделия могут освещать помещение сотнями Люмен.

В отличие от других конструкций цоколя запатентованная Эдисоном не поддается деформациям. Для изменения формы потребуется приложить заметные усилия, которые во время транспортировки или падения отсутствуют.

Технология изготовления контактного элемента ламп и используемые для этого материалы обходятся производителям относительно не дорого. А так как спрос неизменно велик на продукцию, то итоговая стоимость ламп с таким цоколем оказывается самой низкой. Другие цоколи стоят дороже.

Какой цоколь у обычной лампочки накаливания советского образца?

У обычной лампочки накаливания советского образца самый распространенный тип и диаметр цоколя, который имеет название винтовой или резьбовой, что в принципе одно и то же.

Цоколь такой лампочки имел маркировку Е27, где первая буква означала тип цоколя (Е – значит резьбовой или винтовой), а следующая за буквой цифра означала диаметр цоколя.

Лампочка накаливания при помощи резьбы, которая имелась на цоколе, вкручивалась в патрон соответствующего диаметра.

нашей любимой лампочки Ильича металлический резьбовой цоколь с маркировкой Е27.

Согласно существующего стандарта латинская буква “Е” обозначает тип цоколя лампочки как “резьбовой”, а маркировка “27” указывает на наружный диаметр цоколя в мм. для вкручивания в патрон.

Самые распространенные и широко используемые осветительные лампы советского периода нашей страны.

Используется в сети переменного тока напряжением 220 Вольт и частотой сети 50 Герц.

Имея один цоколь, стеклянную колбу грушевидную и приплюснутую, различалась по потребляемой мощности: на 25, 40, 60, 75 и 100 Вт.

Очень маленький КПД от 5 до 15 процентов максимум.

В советские времена использовались цоколи у лампочек накаливания это Е27 устанавливались в плафонах фонарях, люстрах, светильниках в быту. Обычная резьбовая лампочка.

Второй вид это резьбовой цоколь Е14 это лампочки с тоненьким цоколем, которые устанавливались в подсветке холодильников, вытяжек, в настольных лампах и светильниках, а также в люстрах на большое количество лампочек.

Третий вид это Е40 такие лампочки с большим цоколем использовались в уличных светильниках и имели большую мощность начиная от 500 Ватт.

Цоколь Е10 практически не встречался, но существовал по стандартам советского производства.

Поэтому принято считать Е27 – обычным, средним цоколем!

Е14 – маленьким цоколем и Е40 – большим.

Чтоб проще было понять цифра после Е это и есть диаметр самого цоколя!

Если имеется ввиду самая распространённая лампа накаливания для получения освещения в помещениях, как жилого и бытового помещения, так и помещений предназначенных для работы на рабочих местах, а также прочих зданий (не помню как это при СССР называлось, а сейчас это офисные помещения), так вот в этой лампе использовался Цоколь Эдисона, один из его диаметров, именуемый как E27, который является во всей гамме размеров Цоколей Эдисона, как средний цоколь в линейке ламп на 220 вольт.

Что такое в типе буква “Е” я точно не знаю, могу лишь предположить, что первая буква слова “резьба” иностранного происхождения или тип резьбы, типа как “М” – метрическая, а вот цифра “27” означает, что цоколь имеет резьбу 27 миллиметров.

Цоколь обычной Советской лампы идёт с маркировкой Е27-ь.

Цифра “27” означает диаметр цоколя в миллиметрах, цоколь обычный резьбовой, шаг резьбы крупный.

А буква (“Е”) это первая буква фамилии того человека который успешно применил данную рампу накаливания в коммерческих целях (запатентовал), то есть всем известный Эдисон, “Е” потому что на английском фамилия пишется как Edison.

Лампы с этим цоколем (с этой маркировкой) выпускают и сейчас, они как были одними из самых востребованных (самыми массовыми) при Союзе, так ими и остаются).

Мощность лампочек, даже с одним цоколем, разная.

При Союзе выпускали лампы и с другой маркировкой цоколя, а именно Е14-ь, расшифровка та же, только тут диаметр цоколя чуть меньше (14-ь мм).

Как правило лампы с таким цоколем менее мощные, до 40-а Ватт, были и 60-т Ватт, но это уже редкость.

Использовались в различных люстрах, светильниках, их и сейчас выпускают.

Система обозначения цоколей

Чтобы была та самая возможность серийно выпускать осветительную технику и подходящие к ней лампочки, цоколи стандартизированы. Применяемый стандарт зашифрован в маркировке, которая состоит из большой или заглавной латинской буквы, числа и (не всегда) дополнительных буквенных обозначений. Иногда маркировка указывается на самом цоколе или на стеклянной колбе.

Отсутствие маркировки типа цоколя

Рассмотрим вкратце, что означает цифробуквенная маркировка распространённых лампочек.

Первая буква

Первая заглавная или большая латинская буква указывает на тип цоколя. Она соответствует первой букве того слова, которое связано с конструкцией. Например, автомобильные галогеновые лампочки имеют цоколь типа Н — первая буква от слова halogens. Всем нам известная лампочка с резьбовым цоколем имеет маркировку E — первая буква фамилии отца электрических лампочек накаливая — Эдисона. Аналогично этим примерам присвоены маркировки таким видам цоколей, как софитный (S), байонетный (B), телефонный (T), кабельный (K).

Число

Число, идущее за первой большой буквой в маркировке цоколей, связано с их размерами. Например, лампочка Эдисона с маркировкой E27 — оснащена резьбовым цоколем, диаметром 27 миллиметров. Число в маркировке штырьковых лампочках означает расстояние между штырьками, и тоже указывается в понятных нам миллиметрах.

Это позволяет проверить, правильно ли распознана маркировка цоколя сгоревшей лампочки. Для этого достаточно измерить его. Если есть резьба, то нужно измерить её диаметр штангенциркулем. Если есть штырьки, то измеряйте расстояние между ними обычной линейкой. С некоторыми видами цоколей ситуация сложнее, и там проще ориентироваться на форму и типовые признаки, а не число и размер, которому оно соответствует.

Строчная буква

Маленькая буква (иногда и несколько букв) при наличии указывает на какую-то дополнительную специфику лампочки или цоколя. Например, у лампочек Эдисона и многих других такой маркировки обычно нет. На лампах с байонетным типом цоколя маленькая буква после числа соответствует количеству электрических контактов. Буква, при этом, является первой буквой слова, отвечающего в английском языке за цифру. Например, лампа с тремя контактами имеет в маркировке маленькую букву t — от слова three (три).

Иногда дополнительная буква указывается на особенности лампы, а не цоколя и его контактов. Например, буквой u могут обозначаться энергосберегающие лампы.

Другие виды контактов светодиодных ламп

Характеристика редких типов цоколей:

С утопленным контактом (R). Часто используется для высокомощных приборов, например, уличных прожекторов. Если возле буквы R есть цифра, то она обозначает длину лампочки в мм.
Штифтовой держатель B (байонет) – это усовершенствованный винтовой держатель, контакты которого расположены асимметрично. Это необходимо, чтобы лампа была надежно зафиксирована. Применяется в автомобилях, железнодорожном или морском транспорте.
Софитный держатель имеет маркировку – S. Его контакты размещены по сторонам (на фото). Лед-лампы с таким держателем применяют в автомобилях.
Фокусирующий – Р. Держатель фокусирующего типа применяют в специализированной технике, которая излучает направленный поток света, например, прожекторы, фонари. В этом разъемном соединении есть сборная линза, направляющая свет.
Телефонный – Т. Лампочки с такими держателями устанавливают в пульты, мнемосхемы, щитки автоматики и т. д.

Кроме того, существуют держатели с кабельным соединением (К) и устройства для ксеноновых источников света (Н). Разъемные соединения типа W имеют стеклянный корпус, через которые выходят токовые выводы.

Редко встречаемые держатели

Некоторые виды этих неотъемлемых элементов осветительного прибора встречаются довольно редко. К ним относятся и устройства с утопленным контактом.

Характеристика редких типов цоколя

С утопленным контактом. На принадлежность к этому виду указывает присутствие в маркировке символа «R». Используют их в лампах небольших габаритов и маленького веса.

Софитные «S». Бывают варианты расположения как с одной стороны трубчатой лампы, так и с двух. Такие цоколи уместны в светильниках, используемых в качестве подсветки зеркал, в ванных, а также в автомобильных салонах.

Фиксирующие «Р». В кинопроекторах, фонарях, прожекторах применяют цоколь «Р» — фиксирующий. По конструкционному исполнению он напоминает софитный. Отличие — в присутствии дополнительной рассеивающей площадки.

Направление нужного светового потока задает сборная линза. Конструкцию используют для кинопроекторов, прожекторов, фонариков.

Телефонный «Т». Этот тип применяют в лампах, используемых в роли подсветки, в пультах, панели приборов в автомобилях.

В Евросоюзе применяют лампочки КМ с меньшими размерами. По цоколю их маркируют6 Т4,5; Т4,6; Т5,5.

Стеклянные и кабельные вариации

Среди большого разнообразия светодиодных ламп существуют и такие, что называют безцокольными. Этот элемент там есть, но он стеклянный, как и сам осветительный прибор.

На ее основании имеются токовые выводы. Через них происходит контакт стеклянного цоколя с патроном. Цифры, присутствующие в маркировке, указывают на толщину стеклянной части. За ними следует знак «х» и размер цоколя по ширине.

Не так уж часто встречаются и кабельные цоколи (К). Область их применения — проекторные лампы.

Основные отличия светодиодных ламп от галогеновых

Габаритные размеры. Из-за разницы в конструкциях светодиодные источники света одной мощности чуть больше, чем галогенные. Это может смотреться некрасиво

Если планируется заменять «галогенки» в конкретном светильнике, то стоит обратить внимание на данный параметр: светодиодная может просто не поместиться в плафон. Или поместится, но будет соприкасаться со стенками, что приведет к ухудшению отвода тепла и снижения срока службы. Мощность

Led сберегают энергию. Их мощность самая маленькая из всех, а светоотдача – самая высокая. Мощность галогенных источников света чуть меньше, чем у ламп накаливания. Эквивалентные мощности приведены в таблице

Мощность. Led сберегают энергию. Их мощность самая маленькая из всех, а светоотдача – самая высокая. Мощность галогенных источников света чуть меньше, чем у ламп накаливания. Эквивалентные мощности приведены в таблице.

Мощность LED,Вт	Мощность галогенок,Вт
1	15
3	25
5	50
7	70
9	90
12	120
15	150

Цветовая температура. «Галогенки» светят теплым светом с температурой 2700-3000 К. А светодиодные в зависимости от используемых материалов светят разными цветами: теплым (2700-3500 К), нейтральным (3500-4500 К) и холодным (4500-6500 К). Поэтому можно для разных помещений использовать разное освещение. Например, для спальни и мест отдыха подойдет расслабляющий теплый свет, для кухонь и ванных комнат – бодрящий нейтральный, а для подсветки рабочий мест – холодный.

Индекс цветопередачи. У «галогенок» он приближается к 100. Это значит, что цвета в помещении не искажаются. У светодиодных светильников индекс цветопередачи бывает разный. Стоит выбирать лампы с индексом выше 80. Кроме того у led возможно мерцание. Коэффициент пульсации должен быть ниже 30%, а безопаснее всего – около 5%.

Срок службы. Led лидируют по долговечности. Заявляемые производителями сроки годности лампочек составляют от 20 до 50 тысяч часов. Галогенные же светят всего 2000-4000 часов.

Удобство использования. «Галогенки» при работе сильно разогреваются, поэтому их не следует трогать голыми руками. Остающийся на стекле кожный жир от высоких температур темнеет, и лампа выходит из строя. Вставлять их рекомендуется в перчатках, или удалять потом следы от пальцев спиртом. Светодиодные светильники лишены такого недостатка: греются они очень мало.

Цена. Выигрывают галогенные источники света. Они дешевле.

Снижение яркости в процессе работы. Светодиодные источники света к концу срока службы светят хуже. Это обусловлено физическим процессом деградации кристаллов диодов.

Угол рассеивания света. Важный параметр для создания хорошей освещенности или подсветки. «Галогенки» капсульного типа равномерно светят во все стороны на 360⁰. (У моделей с отражателями этот параметр составляет от 10⁰ до 60⁰). У светодиодных во все стороны светит только тип «кукуруза». Другие модели рассеивают свет конусами от 30⁰ (у точечных светильников) до 240⁰. Свет направлен только вниз. Для нивелирования такого эффекта применяют рассеивающие линзы. Но часто линзы недостаточно и освещенность под led светильником гораздо сильнее, чем общая освещенность.

Дополнительные электрические устройства. Для всех низковольтных ламп необходим понижающий трансформатор. Но не забывайте, что для галогенных и светодиодных типов блок питания свой. Трансформатор для «галогенок» не предназначен для led.

Можно сделать вывод, что светодиодные g4 лучше подойдут для подсветки предметов интерьера и декоративного освещения. Для общего освещения больше подходят «галогенки». У светодиодных стоит тщательно выбирать тип, чтобы добиться равномерного освещения комнаты.

Led-лампы экономичнее. Но за счет высокой цены на сам источник света, экономия достигается после пары лет эксплуатации. Снижение расходов на электроэнергию будет максимальным в помещения, где свет горит часто и подолгу. В комнатах, где освещение включается нерегулярно и на короткое время, выгоднее использовать галогеновые источники света.

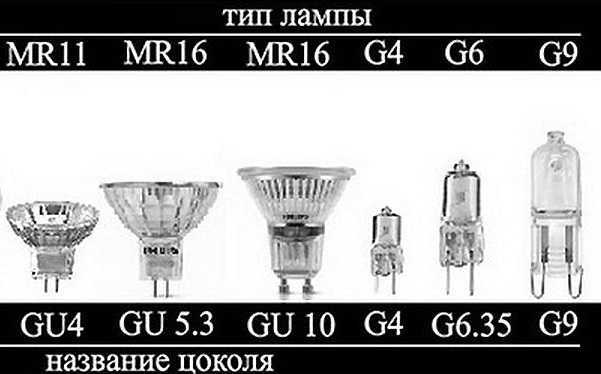

Виды цоколей штырькового типа и характеристики

Основные типы штырьковых цоколей:

GU3 – чаще применяется для галогенных и светодиодных устройств. Обычно используется во встраиваемых системах освещения. ЛЕД-лампы с таким держателем работают при напряжении 220 В или 12 В.
GU10 – это разъемное соединение, на контактах которого есть утолщения, которые позволяют устройству поворачиваться в патроне. Светильники с поворотным цоколем используются при повышенной вибрации, из-за которой лампочка может выпасть. Работает устройство от сети переменного тока (220 B).
G4 – этот держатель меньше вышеописанных, он предназначен для миниатюрных декоративных лампочек, которые устанавливают в точечные светильники или диодные ленты. Работают они преимущественно при напряжении 12 – 24 B.
G35 – это вид держателя является аналогом устройства G5.3, только расстояние между штырьками больше. Оптимальное напряжение – 220 B.
G9 – разъемное соединение, контактная часть которого выглядят, как 2 проволочные петельки. Подходит для маломощных лампочек (2 Вт). Светодиодные лампы для дома с цоколем G9 устанавливают в декоративной подсветке, эксклюзивных люстрах, ночниках и т. д.
G13 – держатель для ламп-трубок, мощность которых составляет 10 – 24 Вт. Такие держатели чаще всего вставляют в потолочный осветительный прибор Армстронг. Также лампочки с устройством типа G13 используют для подсветки промышленных помещений, складов, витрин и т. д.
G23 – лампы с такими разъемными соединениями обычно устанавливают в различные светильники.
GX53 не просто вставляют в патрон, но и прокручивают. Светодиодные лампы с таким цоколем применяют для создания подсветки в гипсокартонных потолках, натяжном полотне. Также они подходят для небольших офисов и квартир.
GX70 является полным аналогом предыдущего устройства. Единственное отличие – большее расстояние между контактами.
G53 используется для зонирования помещения, расстановки акцентов. Обычно такие устройства используют для карданных светильников, которые излучают направленный поток света.

Благодаря миниатюрным размерам LED-кристаллов можно создавать осветительные устройства разной конструкции, подстраивая их по любые виды цоколей.
