Аналоговые камеры видеонаблюдения против ip: что выбрать?

Параметры, по которым выбирают видеокамеру для наблюдения

Выбрать видеокамеру для видеонаблюдения несложно, но есть определенные нюансы, в которых необходимо разбираться, чтобы совершить удачную покупку. Первое, что необходимо уяснить – это место и обстоятельства эксплуатации. Вторым пунктом идет количество аппаратов. Для некоторых нужд необходимо организовать целую сеть, чтобы получить объективную картинку, захватывающую объект со всех углов, в других случаев достаточно одного прибора.

Чувствительность видеокамеры и уровень освещенности

Очень важный параметр для организации круглосуточного наблюдения за объектом. В особенности полезен параметр чувствительности для ночного наблюдения. С ночной съемкой часто могут возникать проблемы из-за большого количества помех (шумов). Чем выше параметр чувствительности, тем больше получится рассмотреть в темное время суток, зависимость здесь прямая.

Светочувствительность – это параметр минимального значения освещенности, при котором оптика способна разглядеть периметр. Измеряется этот параметр в специальной единице — «люкс». Для круглосуточного наблюдения с ночной съемкой прекрасно подойдет вариант со значением люкс 0,01.

Совет! Если камера будет эксплуатироваться на улице, то необходимо обратить внимание на затвор, который автоматически сужает отверстие диафрагмы, физически сокращая поток световых частиц и, тем самым, устраняя засвет. Чаще всего такой затвор бывает необходим в ночное время суток для уличной камеры, если, например, к видеокамере подъехала машина со включенными фарами.

Расстояние фокуса и углы обзора

Данный параметр напрямую связан с функциональностью камеры видеонаблюдения, как аналоговой, так и IP. Чаще всего его можно отрегулировать либо изменить, используя различные насадки. Есть и более решительные меры, например, сменяя объектива с лучшими оптическими показателями. Расстояние фокуса и угол обзора отвечают за ширину площади, которая помещается в кадр. Самые бюджетные модели лишены возможности регулировки изначально установленных настроек.

Качество картинки и разрешение

Один из наиболее важных параметров. Видеокамера высокого разрешения способна передать более четкую картинку. Чем больше разрешение платы и ее физические параметры, тем более точная картинка будет писаться на носитель. Есть модели с разрешением 4К, но не всегда в них существует потребность.

Конечно, стоит стремиться к более высокому показателю разрешения матрицы, ведь от этого зависит и качество всей картинки в целом. Существует одна закономерность – качественную матрицу трудно поместить в маленький корпус. Не стоит ждать от портативных устройств высокого качества, а от дорогой профессиональной аппаратуры — мобильности и подвижности.

Цветная или черно-белая

Цветная видеокамера позволяет передавать более целостную и насыщенную картинку. Монохромные камеры больше связаны с ночным видением, когда требуется переключиться в черно-белый режим для большей четкости. Черно-белая картинка более устойчива к засветам, тогда как преимущество цветной в большей четкости. Цветные видеокамеры чаще всего используются для наблюдения в крупных магазинах, т.к. обеспечивают более объективную передачу информации, по роликам, заснятым на такую модель, легче установить отдельные признаки предметов и объектов.

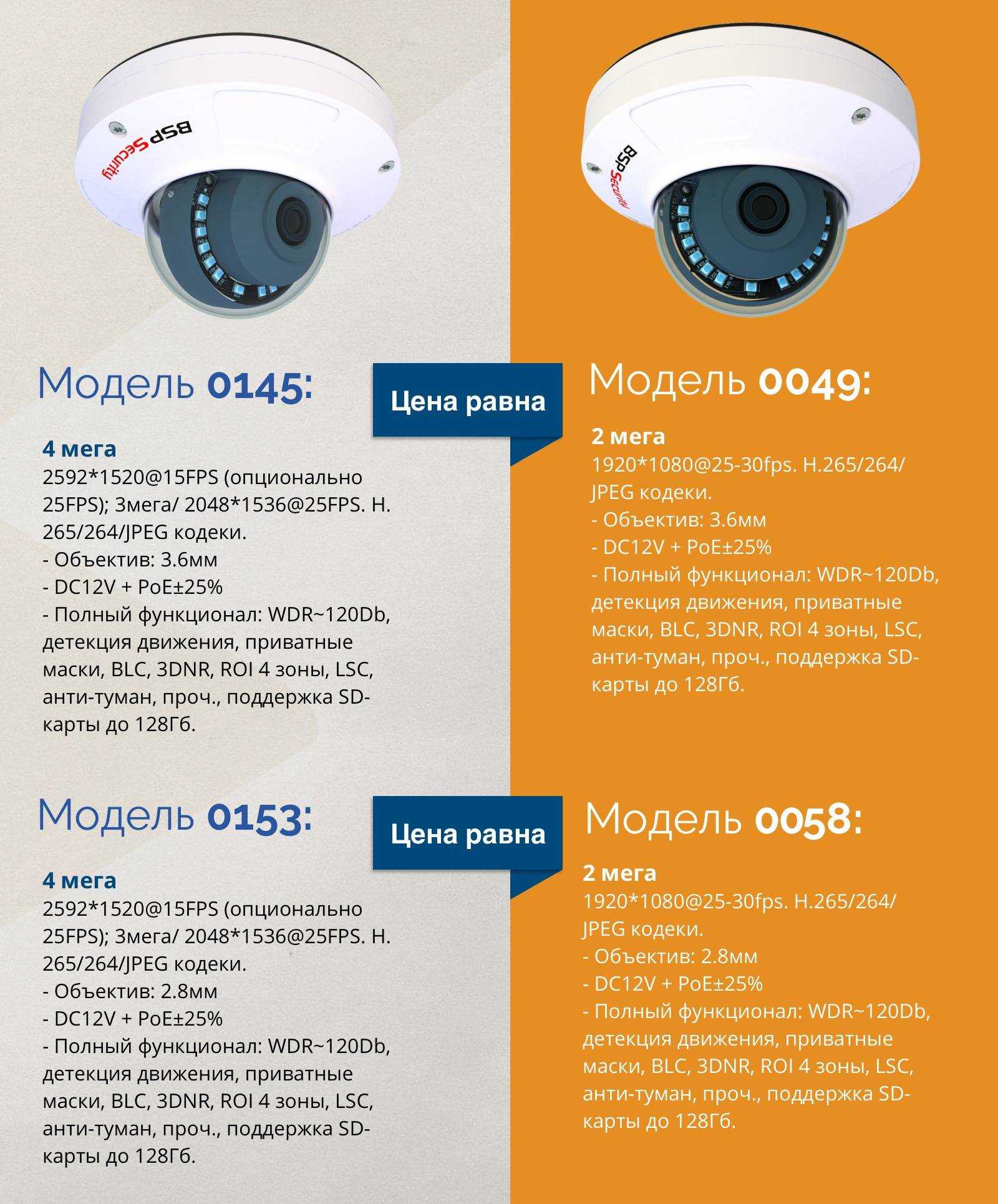

Отличия IP от AHD

Прежде всего IP и AHD — это разные технологии передачи сигнала. IP-камеры используют цифровый сигнал, ahd — доработанный аналоговый сигнал.

Разберем основные отличия:

цена;

IP в полтора, в два раза дороже, в зависимости от конкретного производителя.

Есть дешевой вариант — использование ip-камер без регистратора, вместо него роль видеорегистратора выполняет персональный компьютер, однако такой подход считается не профессиональным.

кабель;

IP — это стандартный сетевой кабель витая пара, с разъемом rj45. Длина кабеля не более 100 метров.

Если нужна длина более 100 м, нужно использовать другой более дорогой вид кабеля или устанавливать так называемые усилители сигнала, через каждые 100 м. Более того, некоторые ip-устройства поддерживают технологию PoE — передача питания через витую пару, в аналоговых системах такого сделать нельзя.

Ahd — это кабель комбинированный, коаксиальный. Длина провода до 500 метров без потери качества.

установка и подключение;

Требуются специальные знания в области построения локальных сетей — настройка ip-адреса и протоколов.

необходимо обжимать витую пару, потребуется специальный инструмент «обжимка».

К регистратору нужно подключать дополнительное оборудование роутер или коммутатор.

Цифровые камеры подключаются к регистратору, видеорегистратор к роутеру.

Аhd видеокамеры подключаются к регистратору, не нужно настраивать ip-адреса.

• IP бывают со встроенной SD картой и микрофоном;
• Возможность глубокой аналитики.

В IP можно настроить считывание лиц, детекция, автоматическая фиксация, считывания номеров автомобилей.

Эту задачу решает программное обеспечение. В Ahd это невозможно.

Качество картинки;

Если взять одну и ту же камеру одного производителя, разница будет в изображении, в цветопередачи.

В IP системах качество хуже, чем в ahd. Это связано с тем, что цифровая камера формирует видеопоток,  чтобы его передать по сетевому кабелю rj45 или вай-фай, данные приходиться сжимать. Далее данные поступают на видео сервер и видео  обратно распаковывается. Получаем:

1. картинка выводится с заметной задержкой;
2. появляются побочные эффекты после сжатия сигнала, пропадание кадров, потеря качества.

Что выбрать?

При выборе между цифровой и аналоговой камеры full HD, следует определиться что Вам нужно.

Для начала необходимо зарисовать схему наблюдения. Ответить на вопросы: сколько будет камер и какое расстояния между ними?

Выделим особенности ahd видеокамер:

1. если будет использоваться несколько видеокамер, то AHD обойдется дешевле, за счет отсутствия коммутатора и более низкой стоимости камер;
2. монтаж оборудования: до 500 метров не требуется установки дополнительного оборудования;
3. простота настройки ahd систем, не требуется специальных знаний в области локальных сетей;
4. передача видео идет без зависаний и задержек;
5. максимальное разрешение 2 мегапиксилей или full hd, что является минусом.

Особенности в пользу выбора ip-камер:

1. высокое разрешения изображения до четырех мегапикселей;
2. возможность подключить SD карту и внешний микрофон нарямую к видеокамере;
3. возможность использовать беспроводные сети вай-фай, что позволит отказаться от использования кабеля витой пары;
4. возможность запитать ip-камеру, через сетевой кабель пятый категории «витая пара» — технология PoE.

Другие статьи:

• • Применение тефлона для сферы пищевого производства
  • Транспортное видеонаблюдение
  • Cетевой видеорегистратор для систем ip наблюдения
  • Смартфон как камера видеонаблюдения

Современные аналоговые камеры

Аналоговые камеры видеонаблюдения целесообразнее всего применять на малых объектах, с использованием небольшого количества камер (10-30 шт.). При этом затраты на организацию подобной системы ниже, по сравнению с IP.

Единицами разрешения в старых аналоговых устройствах является количество телевизионных линий, или ТВЛ – чем выше данная цифра, тем лучше качество изображения. Большинство аналоговых камер имеют невысокое разрешение до 700-800 ТВЛ – картинка с таких устройств не блещет качеством, и различить лицо человека практически не возможно уже с расстояния нескольких метров.

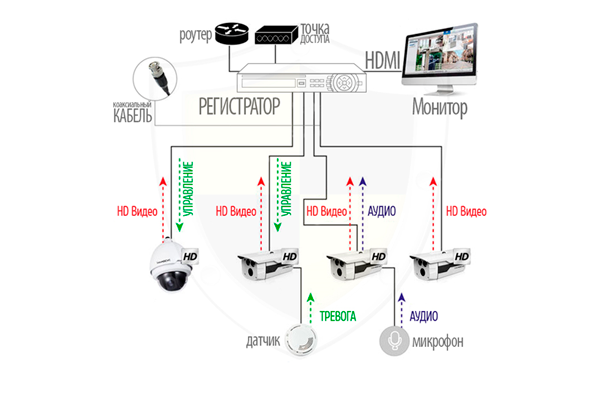

Analog High Definition (AHD) камера

Это все касается устаревших аналоговых камер, которые на момент написания статьи практически перестали выпускаться. На сегодняшний день выпускаются только цветные аналоговые камеры видеонаблюдения с HD (720p или 960p) и FULL HD (1080p) разрешением (до 2 МП). Актуальными вариантами являются три типа аналоговых устройств, использующих форматы:

• HD-TVI (Hikvision);
• HD-CVI (Dahua);
• AHD (открытая технология для оборудования любых производителей).

К слову говоря, все три технологии практически ничем не отличаются друг от друга, а просто реализуются в устройствах различных компаний. Разницы в цене между этими тремя видами также практически нет, разве что AHD можно найти немного дешевле ввиду того, что они выпускаются большим количеством китайских компаний. Данные камеры могут похвастаться высоким разрешением изображения, и легко могут составить конкуренцию цифровым Full HD камерам.

Коаксиальный кабель RG59

Во всех аналоговых системах видеонаблюдения для передачи сигнала используется коаксиальный кабель, расстояние прокладки которого может достигать 500 метров для современных AHD камер, без существенных потерь качества изображения. AHD камеры очень требовательны к качеству кабеля, и для достижения такого расстояния рекомендуется использовать только коаксиальный кабель RG59, другие кабеля показывают не самые лучшие результаты.

Ценовой диапазон данных камер находится в тех же пределах, что и у старых аналоговых устройств, из-за чего последние, собственно, и перестали выпускаться. Такой поворот событий вызвал определенные трудности, т. к. старые платы видеозахвата и видеорегистраторы отказываются работать с новым форматом, поэтому производители стали выпускать гибридные аналоговые камеры, с поддержкой переключения в аналоговый режим. То же самое можно сказать и о новых видеорегистраторах – помимо HD камер они также поддерживают и устаревшие аналоговые устройства, но старые регистраторы новый HD формат, к сожалению, не воспринимают. Поэтому при модернизации старой системы помимо камер придется менять еще и этот функциональный элемент.

Таким образом, выделим 4 основных преимущества аналоговых камер высокого разрешения:

• Более низкая стоимость по сравнению с IP камерами на 10-30%;
• Простая установка и настройка аналоговых камер видеонаблюдения – AHD не имеют той технологичной начинки, свойственной IP, а работают по тому же принципу, что и старые аналоговые;
• Модернизация старой системы без замены коммуникаций, при том условии, если она была построена на базе качественного коаксиального кабеля (наилучшим вариантом является RG59);
• Совместимость с оборудованием всех производителей, т. к. технология является полностью открытой.

Недостатки современных аналоговых камер (ограниченный функционал, несовместимость со старым оборудованием) постепенно устраняются – добавляются все новые функции, например, расширенный динамический диапазон, адаптивная ИК подсветка и ИК фильтры, высокая чувствительность, автофокусировка и прочие функциональные элементы, которых не было в начальных моделях AHD камер. Также современные аналоговые камеры высокого разрешения предлагаются пока что ограниченным числом поставщиком – основные заводы находятся в Китае, а ведущие игроки рынка не спешат использовать данную технологию в своих разработках.

Безопасность

IP камеры могут аппаратно шифровать передаваемую информацию используя различные протоколы. Особенно это актуально для передачи в беспроводных сетях.

Внешний доступ к камере и ее настройкам может быть многоуровневый. Некоторые модели передают не только видео, но и данные о времени, месте, причине срабатывания, последнем пользователе.

Программы сохранения и обработки видеоинформации имеют многоуровневую систему доступа и защиту от несанкционированного проникновения в базу данных.

Извлечение видеофайла из базы так же может оказаться бесполезным. Для просмотра могут понадобиться специальные кодеки.

Аналоговое видеонаблюдение. Специальных программных или встроенных аппаратных методов шифрования передаваемой информации не предусмотрено. Пароль может быть установлен только на вход в видеорегистратор, при этом информацию можно получить непосредственно с извлеченного HDD-диска.

Итоги

И всё-таки, какое выбрать видеонаблюдение цифровое или аналоговое? Подведём итоги:

Цифровые системы видеонаблюдения по итогам сравнения всех характеристик гораздо предпочтительней аналоговых. Даже учитывая немногочисленные минусы, которые связаны со стоимостью цифровой камеры.

Но если сравнить цену не только камеры, а кабеля и его прокладки, обязательную покупку аналоговых DRV устройств хранения информации то, общая стоимость средней цифровой сети становиться сопоставимой с аналоговой, а крупной сети может быть ниже.

Это обусловлено возможностью использования компьютерного и сетевого оборудования, которое поддерживает открытые стандарты, использующиеся при выпуске новых устройств всеми отраслевыми производителями.

Что существенно упрощает модернизацию и расширение существующих и создание новых сетей видеонаблюдения с использованием уже имеющихся серверов хранения информации.

Дополнительную экономию можно получить, частично используя существующую инфраструктуру передачи данных.

Правила выбора аналоговых приборов

Размещение уличных камер по периметру дома

При выборе камеры для наблюдения учитывается место, где ее предстоит использовать постоянно. В соответствии с предназначением выбираются легкомонтируемые миниатюрные или обычные устройства с возможностью кругового обзора охраняемой территории. Для решения большинства задач достаточно купить несколько уличных камер и установить так, чтобы их углы обзора пересекались. Такое решение заметно сокращает количество недосягаемых зон. Перед покупкой камеры нужно поинтересоваться ее разрешением.

Организовать аналоговое видеонаблюдение можно за счет приобретения поворотных моделей с механизмом изменения угла обзора. Корпус у размещенных на улице камер должен быть прочным и герметичным, выдерживающим механические нагрузки и защищенным от влаги и пыли. Желательно, чтобы они имели козырек, укрывающий устройство от дождя и снега, а также были с подогревом. При выборе подходящей модели должно учитываться наличие кронштейна, обеспечивающего надежное крепление устройства.

Определиться с выбором нужного образца проще, если изучить основные характеристики аналоговых видеокамер:

• потребляемая устройством мощность;
• разрешение;
• наличие ИК подсветки;
• температура, при которой камера сохраняет свою работоспособность;
• максимальный угол обзора;
• габариты изделия.

Аналоговая или цифровая?

В первую очередь, конечно же, все смотрят на цену. Характеристики не интересуют. Не интересует ничего. В голове только одна мысль: «Дайте мне хорошую и качественную систему видеонаблюдения за мои деньги!»

Можно ответить, что мы готовы поставить «все что угодно за Ваши деньги». Но, все таки, более правильно будет сказать: «Все самое лучшее за Ваши деньги».

Когда первая эйфория проходит, начинаем разбираться и постепенно приходим к пониманию, что «хорошая и качественная» система видеонаблюдения стоит дороже. Можно и попроще, и подешевле – но тогда и качество пострадает. А ведь известно, что «скупой платит дважды».

Например, аналоговое видеонаблюдение – это «прошлый» век видеонаблюдения. Но за долгие годы использования «аналога» накоплен такой огромный опыт, что проблем ни с аппаратурой, ни с фирмами-изготовителями не будет. К тому же аналоговое видеонаблюдение отличается от сетевого (от IP-видеонаблюдения) более низкой ценой и прекрасной совместимостью моделей различных производителей.

IP же видеонаблюдение – будущее видеонаблюдения. Но уже сегодня на базе IP (цифры) проектируются большие и надежные современные системы видеонаблюдения. Потому что огромным плюсом цифровых камер (как основы IP-видеонаблюдения) является кодировка и обработка сигнала в самой камере. Потому что цифровые видеокамеры обладают высочайшим качеством изображения (вплоть до FULL HD) и огромными функциональными возможностями (и эти характеристики каждые пять лет удваиваются). Потому что IP-камеры видеонаблюдения могут обладать такими функциями как аудиосвязь, тревожные датчики, ОЗУ. Они обладают гибкостью в настройке и легко интегрируются в различные электронные системы. А при подключении по сети Интернет с любой IP-камеры можно получать высококачественное изображение из любой точки мира.

Но давайте более подробно рассмотрим характеристики этих двух систем видеонаблюдения.

Монтаж и настройка. Требования к кабелю

Процесс монтажа достаточно трудоемок, поскольку отдельная соединительная линия требуется для каждой камеры. Максимальная длина линии зависит от типа кабеля, его качества и типа системы. Теоретически, в системах видеонаблюдения стандарта CCTV сигнал можно передать на расстояние до 300 метров. Современные стандарты HDCVI, HDTVI и AHD позволяют передавать сигнал по коаксиальному кабелю до 500 метров. В случае использования витой пары UTP CAT.5e расстояние колеблется от 100 до 150 метров.

При использовании специальных приемопередачиков, длина витой пары может составлять более километра.

Аналоговый сигнал довольно сильно зависит от уровня помех, поэтому получить изображение хорошего качества на слишком длинных линиях затруднительно.

Коаксиальный кабель более подвержен действию помех, чем витая пара. Это стоит учесть, если система видеонаблюдения устанавливается в помещениях с высоким уровнем помех, например, на производстве.

Аналоговое видеонаблюдение имеет очень высокую надежность, поскольку программная часть содержится только в устройстве отображения (записи) видео. «Подвисание» картинки, задержки изображения и выпадение кадров  случаются достаточно редко. Общая надежность всей системы напрямую зависит от аппаратной составляющей.

Снизить количество отказов можно качественным монтажом и приобретением фирменного оборудования у проверенных поставщиков.

Масштабировать уже построенную систему может оказаться слишком дорого, поскольку кроме дополнительных камер может потребоваться наращивание каналов регистрации изображения. Если отсутствует резерв каналов, то это выльется в приобретение нового видеорегистратора или дополнительной компьютерной платы видеоввода (для систем CCTV).

Особой подготовки для установки и настройки небольшой системы не требуется. Ее можно смонтировать самостоятельно на даче, в квартире или загородном доме. Материалы и оборудование имеют достаточно демократичную стоимость, а при необходимости можно подобрать даже бюджетный вариант системы.

Так какую же систему выбрать?

Безусловно, есть, как преимущества, так и недостатки у всех вышеперечисленных систем. Думаю, не стоит особо напоминать, что обычное аналоговое оборудование – «прошлый век». Сейчас аналоговое видеонаблюдение мы уже не устанавливаем. Качество изображения не сравнить с более продвинутыми технологиями, а цены на технологии HD не особо выше.

Чтобы сэкономить Ваше время на прочтение статьи полностью, приведу несколько примеров из нашей практики, отвечая на основной вопрос этого раздела. Да, мы часто устанавливаем AHD, HDCVI, HDTVI видеонаблюдение в загородных домах и дачах, в магазинах и других объектах. Такая система видеонаблюдения подходит для более простых задач и в большинстве случаев экономит денежные средства наших Клиентов.

IP видеонаблюдение способно выполнять более сложные задачи. Например, распознавание лиц, автоматизация каких-либо процессов, аналитика, возможность расположения центрального сервера на отдаленном расстоянии от нескольких объектов, если информацию с этих объектов нужно архивировать централизованно, и много-много другого не менее интересного. Да и сложное программное обеспечение сейчас пишется в основном только для IP видеонаблюдения.

Но вот пример, когда IP видеонаблюдение стало лучшим решением именно из-за сложности прокладки кабельных трасс. Задача была установить видеонаблюдение в ресторане в Москве. Всего 10 камер и один видеорегистратор. Да, HD было дешевле. Но отверстие в стене к регистратору было слишком маленьким, чтобы протянуть кабели от всех камер. А расширить его или сделать новое не представлялось возможным. Было принято решение установить IP видеонаблюдение, объединив при помощи коммутатора все «хвосты» от IP камер в один тоненький UTP кабель.

Или вот пример: клиент просил «самое крутое видеонаблюдение» но объяснить, для чего даже сам себе не смог. Оказалось, что ему было необходимо видеонаблюдение на даче, пока он отсутствовал. Участок небольшой, камер 6 (больше просто не нужно было). Из задач только просмотр on-line с телефона и запись на жесткий диск. Видеонаблюдение, которое ему подошло и превзошло ожидания, было формата HDCVI, а экономия по сравнению с изначально выбранным Клиентом на нашем сайте оборудованием была трехкратная!

На самом деле подобных примеров монтажа систем видеонаблюдения можно привести массу. Именно по этой причине я не советую определять тип видеонаблюдения до осмотра объекта специалистом и формирования списка требований к системе на этапе проектирования таковой, а лучше приведу таблицу отличий IP и HD технологий в сфере видеонаблюдения.

https://youtube.com/watch?v=q3LoXkPxB50

Аналоговые камеры видеонаблюдения

В настоящее время в системы видеонаблюдения устанавливают, как правило, аналоговые камеры видеонаблюдения, которые отличаются простотой конструкции и невысокой ценой. Эти видеокамеры представляют собой оптические устройства, ПЗС-матрицы которых формируют видеосигнал из светового потока, проходящего через объектив и группу линз и попадающего на эту матрицу. Также производятся камеры видеонаблюдения, которые имеют встроенный блок преобразования аналогового видеосигнала в цифровой. Такие видеокамеры уже можно подключать в цифровые системы видеонаблюдения.

Мы предлагаем клиентам видеокамеры, которые, в зависимости от задач, выполняемых в системе видеонаблюдения, делятся на группы:

• Бескорпусные камеры — имеют, как правило, размеры со спичечный коробок, поставляются производителем без корпуса и могут монтироваться в любые предметы интерьера помещения, стоящего под охраной системы видеонаблюдения.
• Миниатюрные видеокамеры — имеют небольшие размеры, собственный корпус и могут устанавливаться как на кронштейны, так и на поворотные устройства.
• Скрытые видеокамеры отличаются самыми малыми габаритами и используются для ведения скрытого видеонаблюдения.
• Скоростные купольные видеокамеры оснащены, как правило, скоростным поворотным устройством, благодаря которому видеокамеры могут вращаться со скоростью до 400 ˚/с в горизонтальной плоскости и поворачиваться в вертикальной плоскости до 160 ˚. Эти видеокамеры крепятся, как правило, на потолке и устанавливаются в системы видеонаблюдения банков, казино, супермаркетов и других объектов.
• Черно-белые видеокамеры представляют наиболее популярный класс камер видеонаблюдения, поскольку они имеют невысокую цену и, как правило, составляют основу системы видеонаблюдения. В зависимости от назначения, черно-белые видеокамеры делятся на модели для работы внутри помещения и вне помещения.
• Цветные видеокамеры используют в системе видеонаблюдения, когда необходимо передавать на видеомонитор и записывать на видеомагнитофон системы видеонаблюдения изображение в цвете.

Записывающие устройства для видеонаблюдения

Устройства записи видеоинформации видеорегистраторы предназначены для записи, хранения и последующего воспроизведения изображений, поступающих как от камер, так и от мультиплексора системы видеонаблюдения.

Устройства цифровой записи (видеорекордер, видеонакопитель или видеорегистратор) осуществляют запись видеоинформации в цифровом формате непосредственно на жесткий диск. Как правило, цифровые видеорегистраторы последних моделей оснащены системой, реагирующей на движение в кадре — детекторы движения, и автоматически записывающей это видео, а так же имеют сетевую плату для подключения видеорегистратора к системе видеонаблюдения по LAN/WAN сети. Различают одноканальные видеорегистраторы и многоканальные.

Описание аналоговой камеры

Аналоговые камеры стоят значительно дешевле цифровых

Несмотря на развитие технологий и появление IP-видеокамер с их уникальными возможностями, совсем отказываться от аналоговых камер оказалось невыгодно. Низкая стоимость и хорошее качество передаваемой картинки позволяют использовать аналоговые варианты для охраны небольших или средних по величине объектов.

Производители этих систем со временем перешли от стандартного разрешения к более качественным показателям. Современные модели мониторов позволяют получать картинку в высоком разрешении Full HD и отказаться от устаревших стандартов D1 и 960H. Компании, изготавливающие охранное оборудование, предлагают сегодня три новых стандарта аналогового наблюдения в видеоформате: HDCVI, HDTVI и AHD.

Необходимость в использовании аналоговых камер объясняется большим количеством развернутых систем этого типа. Их отличие от цифровых аналогов проявляется в следующих особенностях:

• IP камеры неспособны работать в типовых кабельных сетях.
• Перестроить аналоговую сеть простой заменой камер на цифровые образцы не получится.
• При переделке системы недостаточно заменить кабельные линии на витую пару. Для этого придется менять все оборудование целиком, что по затратам сравнимо с монтажом новой системы видеонаблюдения (с ее изготовлением практически «с нуля»).

В свою очередь «морально устаревшие» аналоговые камеры стандарта HD без проблем интегрируются в действующие кабельные сети. С их помощью удается модернизировать всю систему охраны без значительных материальных и временных затрат.

Принцип работы аналоговых видеокамер

Несмотря на то, что аналоговые видеокамеры считаются устаревшей технологией, они продолжают пользоваться популярностью. Адаптированные к современным техническим требованиям, видеоприборы могут обладать широким спектром функций.

Аналоговая камера работает по следующей схеме:

1. Оптическая информация, попадая на объектив камеры, усиливается светочувствительной линзой.
2. Усиленный сигнал попадает на ПЗС матрицу.
3. Пропущенный через матрицу световой поток преобразуется в электрические импульсы.
4. Сигнал передаётся по сетевым кабелям к принимающему оборудованию.
5. Аналоговое устройство передаёт всю информацию в первоначальном виде, без обработки двоичным кодом, в отличие от цифровых IP устройств.

Аналоговые камеры мониторинга делят на уличные и внутренние.

Уличные камеры выпускаются в усиленном корпусе, для защиты от неблагоприятных внешних факторов и актов вандализма. Внутри корпуса размещены модули, обеспечивающие бесперебойную работу в уличных условиях – очищение от грязи и пыли, системы вентиляции и обогрева, защита от влаги.

Несмотря на встроенные защитные устройства, аналоговая камера не прослужит долго, если будет находиться под открытыми солнечными лучами.

Осадки тоже существенно сокращают срок службы. Поэтому рекомендуется устанавливать видеоблоки под специальными навесами.

Внутренние камеры отличаются простотой конструкции и устанавливаются только в помещениях с плюсовой температурой. По форме могут быть купольными, цилиндрическими и бескорпусными. Последние – отличаются миниатюрными размерами и предназначены для скрытого видеонаблюдения.

Преимущества

Аналоговые камеры и в настоящее время обладают многими преимуществами:

• Бюджетная стоимость.
• Доступность установки и настройки – не надо обладать специальными знаниями и навыками.
• Хорошая совместимость с различными устройствами.
• Дают хорошее изображение в темноте.
• Сервис и ремонт обходятся с минимальными затратами.

Недостатки

• Отсутствует возможность изменять масштаб изображения.
• Видеосигнал не защищён – не предусмотрена функция кодировки.
• Изображение бывает с помехами.
• Отсутствие дополнительных опций – поворот камеры под нужным углом, датчик движения, встроенное аудио.

Популярные марки и производители

Производители аналоговых видеосистем позаботились о популяризации своей продукции. Улучшение технических параметров, без увеличения стоимости – главная заслуга. Наряду с международными марками Samsung, Bosch, Sony и Panasonic, заслуженной популярностью пользуются камеры, следующих торговых марок: Alfa, Balter, Colarix, Covi Securiti, Green Vision, Tecsar. Представленные производители давно и успешно работают на рынке видеотехники.

Общий принцип

Современные камеры, более или менее, получают снимки одинаковым путем. Очевидно, что одни камеры сложнее других, но, как правило, свет проходит по сходному пути, как только он встречается с камерой.

• Объектив.
• Диафрагма.
• Затвор.
• Плоскость изображения.

Способ просмотра изображения на камере, через оптический или электронный видоискатель или электронный экран — это одно из отличий камер различных типов.

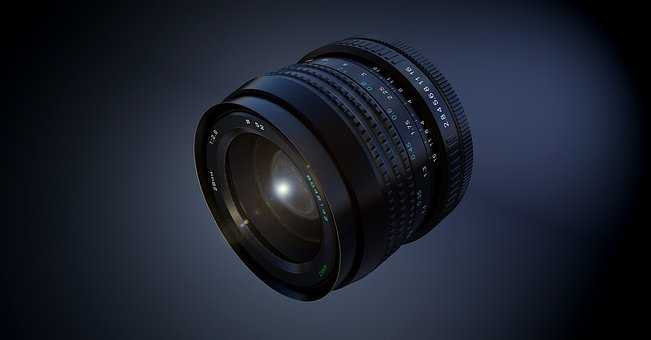

Объектив

Свет вначале попадает в объектив. Это оптическое устройство, изготовленное из пластика, стекла или кристалла, который искривляет свет, поступающий в объектив, в направлении плоскости изображения. Объектив имеет определенное количество оптических элементов. Они сгруппированы по группам. Если посмотреть на характеристики объектива, вы увидите упоминание о количестве элементов и групп в данном объективе. Некоторые группы имеют только один элемент.

Некоторые объективы имеют фиксированное фокусное расстояние. Другие объективы имеют подвижные части, что позволяет регулировать фокусное расстояние. В таких объективах, один или несколько элементов, могут изменять свое положение для точной фокусировки на плоскости изображения.

Объективы определяются фокусным расстоянием. Это длина в миллиметрах от задней узловой точки объектива до плоскости изображения. Некоторые объективы имеют фиксированные фокусные расстояния, а другие имеют регулируемые фокусные расстояния. Те объективы, которые могут изменять фокусное расстояние, называются объективами с переменным фокусным расстоянием (или по другому, зум объективы).

Диафрагма

Диафрагма создается набором лопастей внутри объектива. Технически часть объектива, диафрагма — это размер отверстия объектива. Многие конструкции имеют различные диафрагмы, которые управляют тем, сколько света проходит через объектив. Диафрагма имеет определенное количество лепестков, которые уменьшают или расширяют размер диафрагмы по мере необходимости. Некоторые объективы имеют фиксированную диафрагму, размер которой не может быть отрегулирован.

Затвор

Многие камеры оснащены устройством, которое открывается и закрывается, чтобы свет воздействовал на плоскость изображения в течение определенного времени. Это затвор, и он работает так же, как открывающие и закрывающие веки – если бы глаза были закрыты намного больше, чем открыты!

Затвор представляет собой сложную механическую (или электрическую) систему. В механических камерах могут быть створчатые или фокальные шторки. Затвор лепестков открывается и закрывается, как диафрагма апертуры, а в фокальной плоскости затвора используются «шторы», работающие как гаражные двери.

В настоящее время, в большинстве современных камер, используется «электронный затвор». Это позволяет быстро включать или выключать цифровой датчик.

Плоскость изображения

После того, как свет проходит через диафрагму объектива и пропускается через открытый затвор, он попадает в плоскость изображения. В плоскости изображения находится светочувствительная химическая пленка или цифровой датчик, на котором записывается проецируемое изображение.

Отличие цифровой системы (IP-камеры) от аналоговой

Преимущества аналоговой камеры видеонаблюдения

• Простота в установке и настройке. Достаточно просто всё соединить по цветам и разъёмам.
• Передача сигнала без помех при скорости до 25 кадров/сек.
• Низкая цена в сравнении с IP-камерами.
• Более широкий температурный диапазон по сравнению с IP-камерами (нижний предел на 10-15°C больше).
• Наличие интернета необязательно.
• При использовании пассивных или активных усилителей, дальность передачи сигнала по кабелю можно увеличить до 1500 м.
• Питание и передача сигнала осуществляется по одному кабелю PoC (Power over Coaxial).
• Современные аналоговые камеры способны снимать в формате FullHD.

Недостатки аналоговой камеры

• Обязательно наличие видеорегистратора (к слову, если регистратор подключить к интернету, появится возможность удалённого доступа к архиву).
• Отсутствие аналитических функций аналоговой системы (автоматический выбор объекта наблюдения по заданным параметрам, инициирование сигнализации и т. д.).
• Ограниченное число камер для одного видеорегистратора (32 камеры).
• Создаются помехи при электромагнитном излучении, радиосигналах.

Преимущества IP-камеры

• Возможность удалённо управлять системой видеонаблюдения, а так же наблюдать за происходящим в режиме реального времени.
• Возможность аналитической съёмки.
• Разрешение IP-камер может достигать 33 мегапикселя и 8K ULTRA HD.
• Наличие панорамной и высокоскоростной (50 кадров/сек и выше) съёмки.
• Питание и видеосигнал передаётся по одному кабелю PoE (Power over Ethernet).

Недостатки IP-камеры

• Сложность настройки.
• Сигнал может прерываться.
• Расстояние от камеры до усилителя не более 100м (для увеличения расстояния требуются специальные коммутаторы, удлинители, медиаконвертеры).

Заключение

Задачи, стоящие перед любыми системами видеонаблюдения, стандартные:

• Наблюдение в режиме реального времени;
• Дистанционный просмотр видео;
• Работа с видеофайлами и архивами;
• Запись изображения, при срабатывании охранной сигнализации и дополнительных датчиков.
• Надёжная работа при различных уровнях освещения.

В техническом плане и аналоговый, и цифровой комплексы выполняют свои функции, согласно заданным параметрам. Выбор пользователя зависит от целей и назначений, которые он хочет достигнуть при помощи видеонаблюдения. Разнообразие современных видеосистем, даёт возможность подобрать необходимую модель, полностью соответствующую отдельному зданию, офису или дому.
