Кабель-каналы: размеры и классификация изделий. выбор параметров и смета

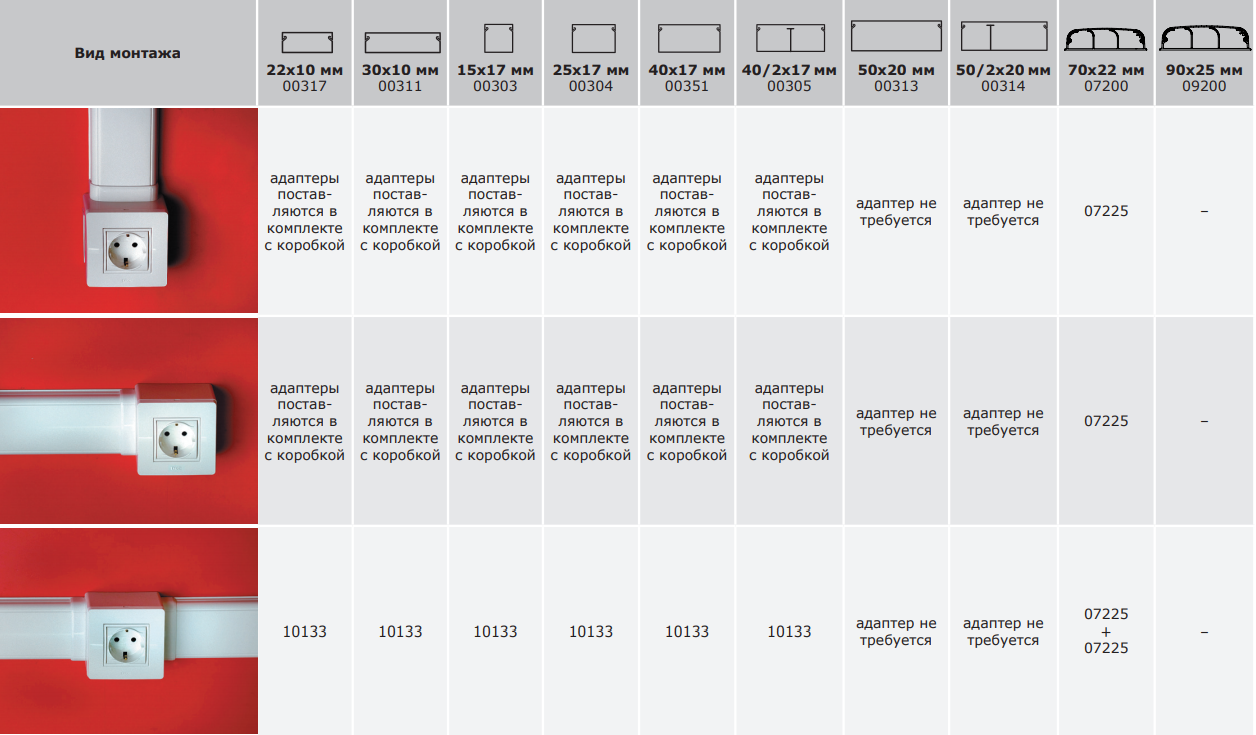

Кабель-канал для розеток и выключателей

Конструкция пластиковых коробов позволяет с легкостью смонтировать в любом необходимом месте розетку, выключатель, вход для антенны или интернет-кабеля. Производители кабельных лотков позаботились о том, чтобы установка этих электротехнических устройств занимала минимальное время, а результат был безопасным и выглядел привлекательно. Примерная схема подключения розеток и выключателей в кабель-каналах может выглядеть так:

• устанавливаем соответствующий модуль,
• после обесточивания электролинии фиксируем розетку/выключатель в рамке, защелкнув его основную часть с обратной стороны,
• правильно подключаем питающий проводник (см. материал “Маркировка провода для домашней электросети. Цвет проводов“),
• фиксируем устройство, надев рамку на кабель-канал,
• закрепляем крышку короба, частично заведя ее под рамку,
• включаем электропитание.

Для электроприборов, потребляющих более 1 кВт, рекомендуется установить розетку с подведенным отдельным кабелем, а для слаботочных электроприспособлений – использовать блок из 3-5 розеток, запитанных от одной пары проводов.

Крепление на поверхности гипсокартонных плит

Крепить стандартными метизами короба к гипсокартонным плитам (далее по тексту – ГКП) весьма проблематично, поскольку ГКП представляют собой слой гипса, расположенный между слоями бумаги. Прочность на сжатие такого гипсокартона критична. Если слегка «переусердствовать» при затяжке самореза в ходе прикручивания основания короба к ГКП, то резьбовая часть крепежа в гипсе начнет проворачиваться вхолостую, сводя к нулю прочность крепления.

Для фиксации коробов на хрупкой поверхности ГКП надежное закрепление реально обеспечить только при использовании специальных дюбелей, называемых в обиходе «бабочками» либо, применив монтажный клей, называемый «жидкими гвоздями».

Крепление на поверхности гипсокартонных плит

Крепить стандартными метизами короба к гипсокартонным плитам (далее по тексту – ГКП) весьма проблематично, поскольку ГКП представляют собой слой гипса, расположенный между слоями бумаги. Прочность на сжатие такого гипсокартона критична. Если слегка «переусердствовать» при затяжке самореза в ходе прикручивания основания короба к ГКП, то резьбовая часть крепежа в гипсе начнет проворачиваться вхолостую, сводя к нулю прочность крепления.

Для фиксации коробов на хрупкой поверхности ГКП надежное закрепление реально обеспечить только при использовании специальных дюбелей, называемых в обиходе «бабочками» либо, применив монтажный клей, называемый «жидкими гвоздями».

Советы по монтажу углов и стыков кабель-каналов

При использовании специальных аксессуаров места прохождения пластиковыми кабель-каналов внешних и внутренних углов стен или пола закрываются, соответственно, внешними и внутренними уголками, эстетично вписываясь в интерьер помещения. Стыки коробов можно подрезать с небольшими отклонениями от прямых углов и прямолинейности реза, если применять соединители, скрывающие места соединений секций.

При отсутствии элементов заводского исполнения угловые переходы можно выполнить следующим образом:

1. Для прохождения внутреннего угла необходимо:

• в месте изгиба трассы сделать надрезы по боковым сторонам короба глубиной разрезания до уровня пластикового основания;
• согнуть короб под нужным внутренним углом;
• установить короб на месте перехода и прикрепить его на стене одним из ранее описанных способов (в зависимости от материала стены);
• закрыть короба отрезками крышек.

1. Для монтажа по внешнему углу короб подрезается и фиксируется по аналогии с работами для внутреннего угла. Однако на крышке делаются надрезы под углом 450 с центром угла на линии изгиба.

Применение кабель-каналов при обустройстве домашней и цеховой электропроводки значительно упрощает проектирование и прокладку кабельных сетей, ускоряет монтажные работы и позволяет повторное полноценное использование проводов и кабелей после демонтажа проводки.

Место прокладки – пол, перегородка, потолок

Отдельно следует отметить варианты, когда скрытая электропроводка монтируется в полах, потолках или перегородках. К примеру, если речь идет о подвесном потолке из гипсокартона с каркасом из металла, то спрятать проводку будет намного проще, даже не потребуется штробить стены – проводники просто прячутся под потолок, а в нужных точках спускаются вниз.

Также под гипсокартоном можно разместить и распаечные коробки, но для них придется озаботиться встраиванием люков напротив. Люки используют для получения доступа к скрытой проводке в случае необходимости. Для крепления кабелей освещения к потолочному покрытию используются хомуты или UW.

Оптимальный вариант: скрытая электропроводка вначале прячется в трубы, и уже они монтируются в потолок. Подобное решение позволяет повысить пожарную безопасность гипсокартонной конструкции, монтаж производится клипсами.

Монтаж скрытой электропроводки под напольное покрытие производится сходным образом. Проще всего смонтировать кабели в пол, если тот сделан из дерева или гипсоволокна. В случае дерева в лагах проделываются отверстия, в которые вводят трубы, по ном и прокладывают кабель. В качестве альтернативного варианта скрытую проводку можно организовать и по поверхности пола. Вначале выравнивают поверхность по уровню керамзитом или аналогичной смесью, поверх накладывают финишное покрытие.

Некоторые обустраивают скрытую электропроводку в квартире, пряча провода в трубы, а после заливая их цементом. Делать так не следует, особенно если планируется, что слой раствора над трубой будет невелик.

Важный момент: если вы решите спрятать проводку под напольное или потолочное покрытие, соединения разрешается делать только в специально предназначенных коробах. Только так, в случае, если оно выйдет из строя, добраться до него можно будет относительно быстро.

Нередко монтаж скрытой проводки производится за гипсокартон и в перегородки.

В попытке обойтись минимальными усилиями отверстия проделывают в самом металлическом профиле. Также не следует протягивать провода через гипсокартон, прежде чем нашить его. В обоих случаях велик риск повреждения изоляции. Вытащить проводник для ремонта становится весьма проблематично. Решается данная проблема элементарно. Перед тем, как протягивать проводники через отверстия, следует заранее облачить их в трубы.

Работать с освещением намного проще. Ключевую роль здесь играют пустоты в плитах. Они остаются с этапа установки перекрытия. Данное решение привлекательно еще и тем, что оно не требует никакого штробления. Однако на защиту кабелей это не влияет. Достаточно пробить два отверстия: у стены и на месте расположения светильника. Для протягивания провода по трубам чаще всего используют специальные зонды, сделанные из жесткой проволоки.

Остается отметить случай, когда скрытая проводка монтируется через утеплитель в стенах. Предпочтительнее прокладывать через минеральную вату из-за индивидуальных особенностей материала: он легкий, превосходно сжимается и не требует никаких дополнительных работ. Многие предпочитают пенопласт, но в нем придется прорезать дополнительные каналы для труб.

Как выбрать электротехнический короб

Промышленность предлагает разные виды коробов для электропроводки. Они отличаются материалом изготовления, местом, где их можно устанавливать и внешним видом.

Кабельные каналы производят из пластика, дерева или металла

Металлические короба

Металл стойко переносит воздействия на него внешних факторов. Плюсы — высокая прочность, исключающая повреждения кабеля внутри от удара или огня. Для предупреждения попадания влаги внутрь применяются резиновые заглушки, которые превращают обычное изделие в герметичное. Недостаток — невысокая электробезопасность: при повреждении или недостаточной прочности изоляции кабеля произойдёт пробой на короб, что может стать причиной поражения током.

Для монтажа металлических кабельных каналов потребуется:

• ножовка или ножницы для работы с металлом — для подгонки по размерам;
• электродрель или шуруповёрт — для изготовления монтажных отверстий.

Кабель-каналы из дерева

Плюсы деревянных коробов:

• экологически чистый нетоксичный материал;
• не проводит электричество;
• нет специальных требований к изоляции проводки.

Минусы:

• быстрое разрушение при неправильной эксплуатации. Одна из главных причин — действие влаги: хотя короба и покрывают материалами, способными смягчить её влияние, полностью защитить дерево от гниения не удаётся;
• горючесть — короткое замыкание может стать причиной возгорания изделия и пожара в помещении. Для уменьшения риска деревянные изделия обрабатывают несгораемыми смесями.Деревянные кабель-каналы не проводят электричества, но легко возгораются и боятся влаги

Монтаж деревянных коробов производят с помощью:

• ножовки по дереву;
• ручной или электрической дрели.

Пластиковые кабельные каналы

Самый распространённый тип изделия. Популярности пластиковых коробов способствуют:

• низкая стоимость материалов;
• стойкость к кислотам, огню, влаге и температуре (существует специальный термостойкий кабель-канал для саун);
• диэлектрические свойства даже в местах с высокой влажностью;
• стойкость к механическим повреждениям;
• лёгкий монтаж;
• большой выбор цвета;
• возможность одновременного использования коробов разного сечения;
• простота установки или добавления выключателей и розеток.Пластиковый кабель-канал можно устанавливать во влажных средах

Для установки достаточно строительного ножа и ножниц.

Производители электротехнических коробов

Из производителей коробов для электрокабеля отметим такие компании, как:

1. «Экопласт».
2. Insta;
3. Челябинский ЗЭМИ.
4. ЗАО «Рувинил».
5. DKC.

Открытая проводка в ретростиле

1. Кабель канал в плинтусе — Открытая электропроводка на изоляторах, выполненная в стиле ретро, является альтернативой традиционным ПВХ кабель-каналам. Ее можно прикреплять поверх уже наклеенных обоев. Дополнительным плюсом применения наружной электропроводки в ретро-стиле является расширение возможностей дизайнеров в части нетривиальных художественных решений по имитации колорита интерьера прошлого века (стили кантри, лофт, прованс и др.).
2. Ретро-проводка на деревянной стене — Технически проводка в ретро-стиле реализуется путем скручивания двух отдельных изолированных проводов в витую пару (косичку), которая затем монтируется на стеновой поверхности при помощи фарфоровых изоляторов. Другое название такого вида проводки, устоявшееся среди специалистов, – винтажный кабель/винтажная проводка.

Внешний вид коробов

По внешнему виду короба отличаются. И все детали оправданы. Перфорация, на боковых стенках коробов, делает конструкцию легче, увеличивает гибкость короба. Такие конструкции, прямоугольные и круглые, нужны для неровных поверхностей и изгибов. Они сделаны из пластика и резины. Вентиляционные короба применяются пластиковые и сделанные из стали.

В прозрачный короб размещают светодиодные ленты для рекламы и украшения зданий. Есть короба в виде проволочной сетки. Самые дешевые, вентилируемые, кабельные лотки устанавливают в технические и складские помещения. Профиль выдерживает значительную нагрузку, и вмещает в себя много кабелей.

Какой кабель канал нужен владельцу бани?

Для организации электропроводки открытого типа выпускают сейчас обширный диапазон различных по форме, габаритам и цвету изделий. Преобладают в продаже демократичные белые пластиковые короба длиной от 2х м с вариациями в пару-тройку десятков см.

У желающих подобрать продукцию точно в тон деревянным стенам есть шанс купить каналы необходимого цвета. Имеются в магазинах комплексные системы с полным набором аксессуаров для формирования сети любой степени сложности. Есть мини-каналы без дополнительных приспособлений, облегчающих монтаж.

Резку кабель каналов по требующимся покупателю размерам в магазинах не выполняют. Готовить отрезки к монтажу магистрали нужно будет самостоятельно. Запастись нужно будет ножовкой по металлу, лучше болгаркой. Потребуется стусло для разрезания заготовок под углом.

Выбор определяет цель работы:

• если задача заключается в установке дополнительного выключателя или розетки, достаточно приобрести накладную разновидность данного электроустановочного изделия и купить к ней один мини-канал;
• если электрификация бани будет производиться с нуля, есть смысл купить частично или полностью комплекс каналов с аксессуарами: угловыми и Т-образными разводными элементами, заглушками, приспособлениями для устройства розеток, распределительных коробок, выключателей и др.;
• если планируется собственноручно устроить несложную цепь с прокладкой кабеля в недорогих пластиковых коробах, нужно предварительно составить схему, подсчитать метраж каналов и запастись аксессуарами той же марки.

Покупатели комплексной системы вместе с приятным приобретением получат подробную инструкцию об установке основных и дополнительных элементов для состыковки их в единую магистраль.

Домашним умельцам, принявшим решение использовать мини-короба для организации электропроводки, инструкцию не предложат. Им-то и пригодится статья о том, каким образом осуществляется прокладка кабель канала и какие правила требуется соблюдать.

Для каких целей необходима прокладка кабель канала

Электрические сети, созданные с помощью монтажного короба, отличаются:

• мобильностью;
• гибкостью инсталляции;
• дешевизной монтажа;
• повышенной электро- и пожаробезопасностью;
• эстетичным внешним видом.

Использование электрокороба особенно выгодно в помещениях, где уже сделан ремонт. Для крепления основания пластикового канала не нужно нарушать наружную отделку стен.

Монтажный короб используется для защиты и изоляции внешних проводов в многоквартирных зданиях, частных домах, различных промышленных объектах.

Чаще всего настенный и напольный пластиковый короб используют для подключения электричества, интернета, кабельного телевидения, при установке домофонов. Он подходит для изоляции наружной электропроводки в помещениях с повышенной влажностью. Его можно монтировать в ванной комнате, если хозяевам хочется сохранить нетронутой керамическую плитку на стенах.

Выбор электротехнического короба

Пластиковые лотки с крышкой для монтажа сети электроснабжения внутри помещений подходят идеально. В продаже доминируют различные оттенки белой расцветки, гармонично выглядящей на фоне многих цветов, в которые оформлены стены и перекрытия домов. Главным критерием выбора будет ширина короба, которая должна вместить все монтируемые кабели. Её рассчитывают с запасом под будущие нужды.

Приобретая основную деталь проводки, нужно не забыть и о фурнитуре: переходах, заглушках, стыках. Эти элементы упростят процесс монтажа и сделают внешний вид трассы гораздо эстетичнее.

Ну и, конечно, все части конструкции не должны иметь трещин, сколов, прочих дефектов. Особенно это касается торцов, которые при неровной нарезке сложно подогнать идеально. Несколько советов по покупке:

• Кабельные каналы в виде гофротрубы предназначены исключительно для гибкого провода.
• Короба маленького профиля нарезаются остро отточенным ножом, широкие — пилой с мелким зубом. При использовании болгарки профиль может расплавиться.
• Монтаж кабель каналов начинают от электротехнической арматуры (светильники, розетки, выключатели, разветвительные коробки).
• Количество крепежа приобретается из расчёта одна штука на каждые полметра лотка.
• Короба из жёсткого профиля устанавливаются на ровные поверхности.

Практические советы по монтажу углов и стыков кабель-каналов

Мы уже советовали покупать специальные доборные элементы для прохождения внешних и внутренних углов, разводок под прямыми углами, тройников и т. д. Все стыки можно запиливать под прямым углом, срез может не быть идеально ровным. Накладные элементы закроют проблемные места, соединение будет красивым, работы значительно ускоряются. Резать пластиковый кабель-канал можно ножовкой по металлу, специальными монтажными ножницами или круглошлифовальной машиной (болгаркой) с диском по металлу.

Схемы монтажа кабель-каналов

А что делать, если по каким-то причинам доборных элементов нет, как резать канал, чтобы соединение не бросалось в глаза?

1. Монтаж внутренних углов. Этот переход невозможно сделать незаметным, всегда будет виден боковой разрез крышки кабель-канала. Вначале нужно отметить конкретное место изгиба, при этом следует соблюдать высокую точность. Снимите с кабель-канала крышку, в месте изгиба надрежьте боковые поверхности основной части, глубина разрезания – до уровня дна. Теперь его легко согнуть под нужным углом. Установите его на место и зафиксируйте одним из вышеописанных способов. Мы советуем для резки пользоваться болгаркой, такой инструмент есть в каждом доме. Наплавленные диском болгарки заусеницы легко отламываются пальцами – перегретый пластик теряет свою прочность. Работать болгаркой быстро, неровный срез всегда можно выровнять тыльной стороной диска.

2. Монтаж внешних углов. Соединение может быть полностью незаметным. Как его сделать? Нижнюю часть кабель-каналов отрежьте таким же способом, как и в случае с внутренним углом. По бокам верхней крышки сделайте надрезы с каждой стороны под углом 45°, центр угла должен лежать на линии изгиба. Крышку защелкивайте после прокладки в канале всех кабелей.

   Монтаж крышки кабель-канала

3. Монтаж розеток, коробок, выключателей и т. д. К главному каналу они присоединяются отводами под прямым углом. В случае необходимости можно изменять угол состыковки, но имейте в виду, что вы не найдете в реализации добротные элементы под такими углами. Сперва лучше закрепить отрезок канала нужной дины, а уже к нему вплотную фиксировать выключатель, розетку или коробку. Такой         алгоритм не только исключает возможность появления щелей между отдельными элементами, но и ускоряет процесс производства работ.

   Монтаж электрических устройств на кабель-канал

Вначале используйте стандартные длинные каналы, не спешите их разрезать на куски. У вас всегда должны быть под рукой все отрезки, среди них можно подобрать нужный по длине и не трогать целый. Будет необходимо для этого на несколько сантиметров сместить в ту или иную сторону розетку – нет ничего страшного.

Если вам нужно длительное время хранить приобретенные кабель-каналы, то положите их на ровную плоскость, не допускайте попадания на них прямых солнечных лучей. Со временем все пластики под воздействием солнечных лучей темнеют и теряют пластичность. Не стоит верить производителей о «полной устойчивости» к УФ-лучам благодаря современным технологиям, различные инновационные добавки не защищают пластик от таких воздействий полностью, а только замедляют процессы физического старения.

Смонтированный кабель-канал

Что такое кабель каналы?

Кабель — канал это электротехнический электромонтажный элемент с прямоугольным профилем, похожего на пенал. Предназначается для монтажа на открытую поверхность стены, пола или потолка с целью последующей прокладки в нем электрических, коммуникационных проводов и кабелей.

Под коммуникационными подразумеваются телефонные провода, интернет, телевизионные, антенные кабели и кабели систем безопасности. Кабель каналы состоят из основания (короба и крышки). Они повышают пожарную безопасность, придают электропроводке привлекательный вид, улучшают эстетику стен.

Кабель каналы изготавливаются из:

• Тонкой листовой холоднокатаной или оцинкованной стали. Короба могут быть сплошными и перфорированными (облегченный вариант);
• Алюминия;
• Огнеупорного пластика.

Алюминиевые короба считаются самыми дорогими. Они облицованы цветной полимерной пленкой, или пленкой, имитирующей различные породы древесины, камни.

Пластиковые пеналы не поддерживают горение, но на их установку введено ограничение. Потребляемая мощность тока, проходящего по проводам, не должна превышать 1000 Вт. Поэтому такие кабель каналы не рекомендуется прокладывать там, где предполагается эксплуатация энергоемких отопительных приборов. Пластиковые электрокоробы бывают:

• Белого цвета;
• Окрашенными в иной цвет, что позволяет подобрать кабель каналы в тон стены и сделать их менее приметными;

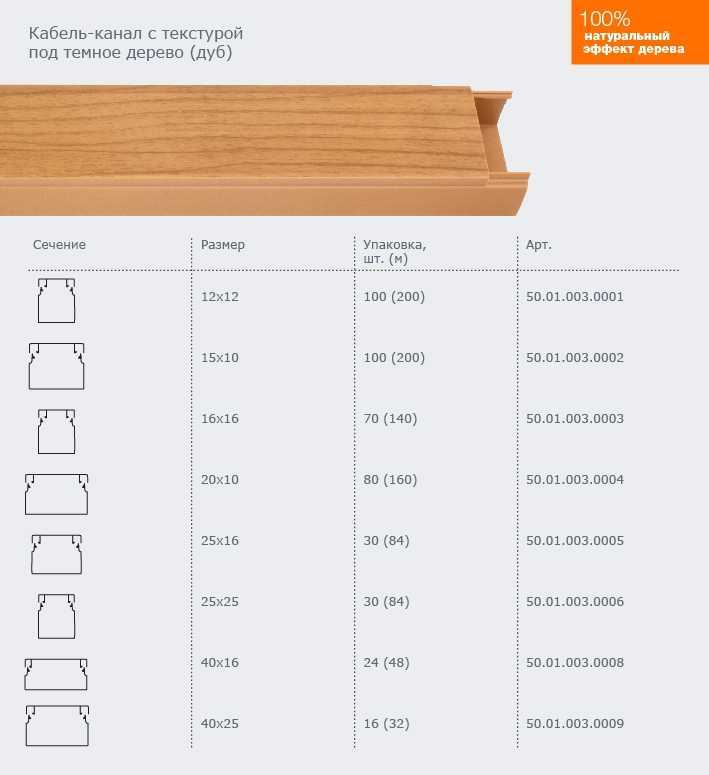

• Имитирующими натуральную древесину. Такие короба подбираются в тон столярных изделий дома (окон, дверей) или к цвету мебели.

Кабель каналы отличаются степенью защиты:

• Самая низкая степень защиты у перфорированных коробов (IT20). Такие короба могут применяться только в помещениях, защищенных от влаги, в них можно прокладывать провода с низкой токопроводностью;
• Сплошные закрытые короба имеют защиту (IT40). Это стандартная степень защиты для жилых помещений;
• Короба с повышенной защитой от влаги — IT44. Такие короба монтируются в банях и ванных комнатах, на мансардах, верандах. Одним словом, эти короба предназначены для помещений с повышенной влажностью воздуха.

Достоинства и недостатки электротехнических каналов

Остановившись на варианте открытого монтажа прокладки кабелей, необходимо проанализировать плюсы и минусы такого способа и постараться в процессе работы преимущества сохранить, а негативные явления уменьшить или вовсе их избежать.

Плюсы в использовании лотков:

• Невысокая трудоёмкость по сравнению со штроблением стен.
• Их можно установить в любом месте.
• Постоянный свободный доступ при неисправности или необходимости прокладки дополнительной линии питания.
• Довольно высокая степень защиты проводов от механических повреждений.
• Высокая скорость монтажа трассы.
• Большое количество вариантов кабельканалов позволяет совместить магистраль электроснабжения с интерьером помещений.

Минусы:

• Необходимость в добавочном пространстве, хотя и незначительном.
• Потребность в дополнительной фурнитуре.
• Возможность случайного повреждения (особенно в напольном варианте).
• Иногда нет возможности подобрать лоток точно под основной интерьерный фон.

Разобравшись со всеми имеющимися тонкостями в установке кабельных каналов при монтаже электропроводки, всегда можно найти подходящее решение, устраивающее и по надёжности, и по удобству использования, и по дизайну. Тем более, что в продаже появляются новые инженерные решения по укладке проводов без серьёзных вмешательств в конструкцию зданий и сооружений.

Полезные советы
Схемы для подключения
Принципы работы устройств
Главные понятия
Счетчики от Энергомера
Меры предосторожности
Лампы накаливания
Видеоинструкции для мастера
Проверка мультиметром

Установка кабель-каналов

Казалось бы, установка пластиковых коробов – дело не очень сложное, но есть тут один момент, от которого зависит качество проведенного монтажа. Это качество поверхностей, на которые короба будут устанавливаться и закрепляться. Вот почему монтажный процесс делится на два этапа.

Этап №1 – подготовительный

В первую очередь поверхности для установки надо выровнять. Их кривизна – это зазоры между ними и задней частью панели, это кривизна самих коробов, которые выровнять будет просто невозможно. Поэтому основное требование презентабельного внешнего вида установленных приспособлений – это ровная поверхность.

Для подрезки кабель канала подойдет острый нож

В подготовительный этап можно отнести подготовку инструментов. Что для этого вам понадобится?

• Для подрезки можно использовать ножовку по металлу, электролобзик, болгарку, острый нож. То есть, тот инструмент, которым вы больше всего работаете. Если вы выбрали болгарку, то учтите, что при ее работе выделяется много пыли, так что не забудьте надеть очки и респиратор.
• Для разметки лучше всего использовать простой карандаш.

С инструментом для крепления есть определенные нюансы. К примеру, если стены в доме уже выровнены и на них наклеены обои, если стена – это дерево, гипсокартон, ДВП или ДСП, то оптимальный вариант – посадить короба для провода на жидкие гвозди. Можно использовать и другие клеевые составы. Но учтите, что укладывать провода в короб нельзя до полного высыхания клеевого состава.

Этап №2 – монтажный

Если стена – это дерево, то лучше закрепить короб на саморезы. А для этого понадобиться или отвертка, или шуруповерт. В некоторых коробах задняя монтажная панель изготавливается из толстого пластика, так что саморез его может не прорезать. Значит, потребуется и дрель с тонким сверлом по металлу.

Если стены – это кирпич или бетон, то установка производится саморезами на пластмассовые дюбели.

• Сначала высверливаются отверстия в задней панели.
• Она устанавливается на стену, через отверстия карандашом делается разметка.
• По разметкам высверливаются отверстия дрелью, куда вставляются пластмассовые дюбели.
• Производится крепление саморезами.

Оптимальный вариант крепления пластикового короба, если это позволяет основание — жидкие гвозди

Скажем прямо, это самый хлопотный вариант, поэтому некоторые мастера сверление в монтажной панели и в стене производят одной операцией, установив панель к стене и высверлив сразу в них одно отверстие.

Выполнение стыков

Эту операцию необходимо вывести в отдельный этап, потому что, как говорят мастера, это самый сложный момент во всем установочном процессе. Чаще всего стыки – это соединение горизонтальных и вертикальных контуров электрической разводки. Здесь основная цель – создать переход без щелей и зазоров, чтобы он смотрелся презентабельно.

Именно для этих целей и используется фурнитура. Если ее нет, придется применять разные методы подгонки. К примеру, подрезать заднюю панель и крышку под 45º, после чего состыковать два участка под прямым углом. Кстати, для угловой подгонки необходимо учитывать тот факт, что горизонтально и вертикально установленные короба должны быть одного размера.

Схема-изображение комплектующих для кабель каналов

Укладка кабеля

Вроде бы несложный процесс, но даже здесь есть свои нюансы. Рекомендуем выбирать короба для проводов, в конструкции которых есть продольные перегородки. В них легко можно уложить кабели, так сказать, поэтажно, чтобы они не мешали друг другу

Если кабель-канал – это короб без перегородок, тогда обращайте внимание на качество крепления крышки

Здесь важно, чтобы ее не выдавило под натиском веса всех уложенных проводов

Система кабельных каналов

Система содержит в комплекте необходимой пакет аксессуаров, позволяющих смонтировать установочные элементы непосредственно на поверхность или же прямо в короб и устраивать электрические кабельные трассы внешнего типа электропроводки, дублируя тем самым стены, потолки, полы зданий и внутренних помещений. Если имеют место значительные габариты пролетов опор лучше использовать узкий тип лотка, имеющий высокие края ввиду того, что широкие кабельные лотки, имеющие низкие края той же ёмкости выдерживают большую нагрузку. Поэтому требуется выявить, приоритет: шаг опор или же выполнение условий прокладки кабеля. Кабельные каналы используются для размещения силовых и слаботочных электрических проводов (систем электроснабжения и электроосвещения, систем гарантированного электроснабжения и аварийного освещения, систем безопасности: система охранно-тревожной сигнализации, система видеонаблюдения,). Кабельные каналы используются также для прокладки локально-вычислительных сетей, структурированных кабельных систем, систем кабельного и спутникового приема телевидения и т. д.).

Что представляет собой электротехнический короб

Использование скрытой проводки в доме может вызывать немало неудобств при ремонте отдельных её участков или при необходимости полной замены кабельной трассы. Для этого придётся нарушать целостность стенового покрытия.

Провода, проложенные в коробах, можно менять или ремонтировать в любое удобное время

Новые технологии избавили хозяев помещения от такой «грязной» и дорогостоящей работы, предложив специальные изделия для прокладки открытой электрической проводки. Выделим их преимущества перед скрытым способом укладки кабелей:

• лёгкий доступ к проводке в любом месте контура;
• надёжная защита от механических повреждений и влаги;
• безопасность.

Электротехнический короб производится в виде элементов квадратного или прямоугольного сечения и может иметь разную длину, ширину и объём. Дополнительно можно приобрести всю необходимую фурнитуру: угловые соединители, тройники, заглушки и т. д.

Наличие различных соединительных и декоративных элементов позволяет использовать кабель-каналы для прокладки сетей любой конфигурации

Электротехнический короб состоит из:

• основания. В поперечном сечении оно напоминает букву «П», которая образуется дном и боковыми стенками. На нижней части есть отверстия для крепления изделия к поверхности. Если их недостаточно, можно просверлить свои в любом удобном месте. Для закрепления верхней части предусмотрены защёлки на стенках;
• верхней части (крышки). Напоминает основание, но имеет меньшую высоту боковых стенок, в которых сделаны углубления под защёлки на ответной детали. Лицевая поверхность гладкая, однотонная или с узором. Фиксация в основание происходит до щелчка.

Варианты креплений к стене

Существует несколько способов крепления кабель-каналов к потолку или стене:

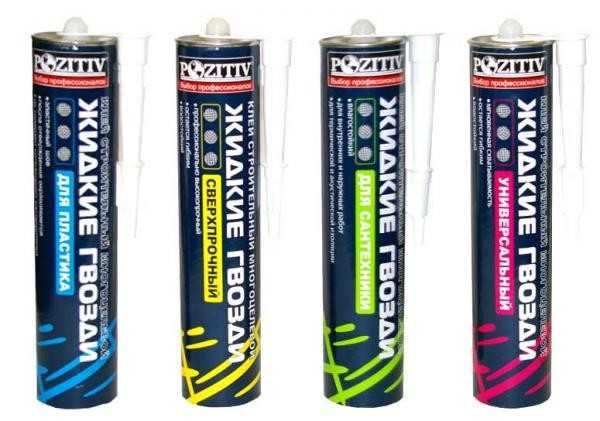

1. Приклеить конструкцию суперклеем или специальный раствор. Не самый надежный вариант, так как под воздействием влаги или других вредных факторов целостность клеевой основы может нарушиться, а кабель-канал отклеиться. А также нет возможности провести демонтаж без вреда для ремонта.
2. Привинтить к поверхности при помощи оцинкованных саморезов. Подходит для деревянных или гипсокартонных поверхностей.
3. Для бетонной или кирпичной стены применяют дюбель-гвозди.
4. Совместить метод проклеивания и вкручивания саморезов.

В специализированных магазинах можно найти отдельный вид кабель-каналов, в которых предусмотрена одна клейкая сторона. Для их монтажа не требуется никаких дополнительных приспособлений, только сам материал.
