Простые и сложные способы определения фазы, ноля и заземления

Основные требования к расцветке

Если монтаж электропроводки выполнял квалифицированный электрик, соблюдавший существующие стандарты, то во время проведения профилактических или ремонтных работ индикатор или мультиметр не понадобится. Выбор регламентированного цвета проводников зависит от их назначения.

При подсоединении выключателя провод протягивают от распредкоробки. На разрыв устанавливают фазу, а не нуль. Можно выполнять запитку кабелем белого цвета на 220В, но на схеме обязательно делают соответствующую пометку.

Если цепь однолинейная, отображается силовая часть — тип питания и число фаз. Для пометки однофазной цепи делают 1 засечку, для трехфазной — 3 и указывают цвет проводов. При отметке коммуникационного и защитного оборудования используют специальные обозначения.

Правильно выполненная цветовая разметка электропроводки и ее буквенная маркировка — основные признаки качественного и профессионального монтажа.

Соблюдение принятых правил помогает ускорить и упростить монтаж и последующий ремонт, обслуживание электросети. Стандартизация цвето-буквенной маркировки позволяет любому электрику без проблем разобраться в существующей проводке даже в другой стране.

Как мультиметром найти фазу ноль и землю

Определить назначение проводников в трехпроводной схеме электропроводки мультиметром нетрудно. Для этого зачищаем пятачок металлической батареи или стальной трубы отопления, водопровода и прикасаемся одним концом щупа мультиметра к трубе, а вторым щупом подключаемся к одному из трех проводов поочередно, пока на дисплее не покажется напряжение 220 В.

Мультиметр

Мультиметр должен быть включен в положении измерения напряжения 220 В. Найденный провод будет фазой. Теперь относительно фазы подсоединяем щуп прибора по очереди к оставшимся проводам. Провод, при котором тестер покажет полные 220 В будет нулем, а второй соответственно землей.

При измерении напряжения фаза — земля, мультиметр покажет напряжения меньше, чем 220 В — этот проводник будет землей. Однако, если в старой постройке с системой энергоснабжения TN — C и повторным заземлением рядом с домом, то тестер покажет одинаковое напряжение фаза — ноль и фаза — земля.

В этом случае нужно отключить в подъездном щитке заземление и найти провода фаза — ноль на которых будет 220 В, оставшийся земляной проводник с фазой не покажет наличие напряжения.

Помогла вам статья?

ДаНет

Для чего нужна цветовая маркировка

Фазу и нейтраль в рабочей цепи определяют индикатором или мультиметром, но эти приборы не всегда есть рядом. Если электроцепь выполнена в соответствии с существующими стандартами, то по цвету изоляции жил можно без дополнительного оборудования определить их назначение.

Это позволяет быстро найти нужный провод, поэтому эффективность работы электрика будет намного выше.

Буквенная маркировка на проводниках аналогична надписям на клеммах и контактах электрооборудования. Достаточно завести и зафиксировать нужный провод в клемме, которая соответствует его маркировке. Чтобы перестраховаться, лучше дополнительно проверять тестером, где находится фаза.

Маркировка отдельных электрических кабелей

В каждом бытовом устройстве используется своеобразная система обозначений.

1. У клавиатуры для ноутбука или блока питания компьютера:
2. Красный – стандартный USB VDC, провод подключения клавиатуры Defender Accord km-4810L и прочие.
3. Белый – для разъема USB D, при этом зеленым определяется D+.
4. Черный – предназначен для входа GND (есть в наушниках).

Будьте внимательны, черный и красный провода также используются, чтобы подключить кулер охлаждения для электрооборудования.

• За что отвечают провода магнитолы по цветам:
• Черный – земля или подключение к массе двигателя.
• Красный – шнур питания.
• Желтый – питание, соединяется с красным.
• Синий (если есть) – управление антенной и прочими функциями магнитопроводов.

Купить провода нужного вида (СИП, монтажные, гибкие и прочие) можно в специализированных магазинах, где маркировка также указывается в сертификате и паспорте изделия. Цена зависит от вида шнура.

Разница между нулем и землей

Некоторые начинающие электрики не знают, каким цветом провод заземления и для чего он вообще нужен. Разберем этот вопрос подробнее. По нулю и фазе протекает электрический ток, поэтому касаться к ним нельзя. Земля же служит для отвода напряжения, если оно пробьет на корпус прибора. Это своеобразная защита, которая в последние годы стала обязательной — некоторые устройства не работают, если их не заземлить.

Если вы не уверены в том, какой из проводов земля, а какой ноль, то воспользуйтесь следующими советами. Они помогут вам определиться без цветового обозначения проводов :

1. Замеряйте сопротивление провода — оно будет менее 4 Ом (проверьте, чтобы на нем не было напряжения, чтобы не сжечь мультиметр).
2. Найдите фазу, при помощи вольтметра измерьте напряжение между предполагаемым нулем и землей. На земле значение будет выше, чем на нуле.
3. Если измерить мультиметром напряжение между землей и заземленным прибором (к примеру, батареей в многоэтажном доме), то вольтметр не определит напряжения. Если замерить напряжение между нулем и землей, то некое значение отобразится.

Читать также: Какая стиральная машина бош самая лучшая

Все это справедливо только к трех- и более проводниковым кабелям. Если в кабеле всего два провода, то в них по умолчанию один будет землей (синий), второй фазой (черный или коричневый).

Соблюдайте правила соединения кабелей

Электробезопасность

Переменный электрический ток напряжением 220 V или 380 V опасен для человека

Неосторожное прикосновения к оголенным проводам или металлическим частям электрооборудования, которые могут находиться под напряжением, чревато тяжелым ожогом или смертельной травмой!. Для этого ПУЭ дает ответ не только на вопросы: какого цвета провод заземления, или что такое РЕN, но для чего это нужно

Для этого ПУЭ дает ответ не только на вопросы: какого цвета провод заземления, или что такое РЕN, но для чего это нужно.

1. Чтобы максимально защитить человека от возможного воздействия электротоком, были приняты системы электробезопасности, характеризующиеся одним или несколькими факторами, такими как:
2. заземление;
3. защитное зануление;
4. разделение сетей трансформатором.

Для обеспечения безопасной работы в действующих электроустановках до 1 кВ применяются пять систем заземления: ТN-С, ТN-S, ТN-С-S, ТТ, IТ с разными способами заземления, зануления и разделения сетей.

• ПУЭ определяет каждую из систем как:
• ТN-С, где рабочий ноль N и заземляющий РЕ проводники совмещены в одном проводе РЕN. Характеризуется: применением кабеля с четырьмя жилами в трехфазной сети и двухжильным кабелем в однофазной. Это самое старое устройство электросетей, еще повсеместно встречается, по соображениям экономии, например, в уличном освещении.

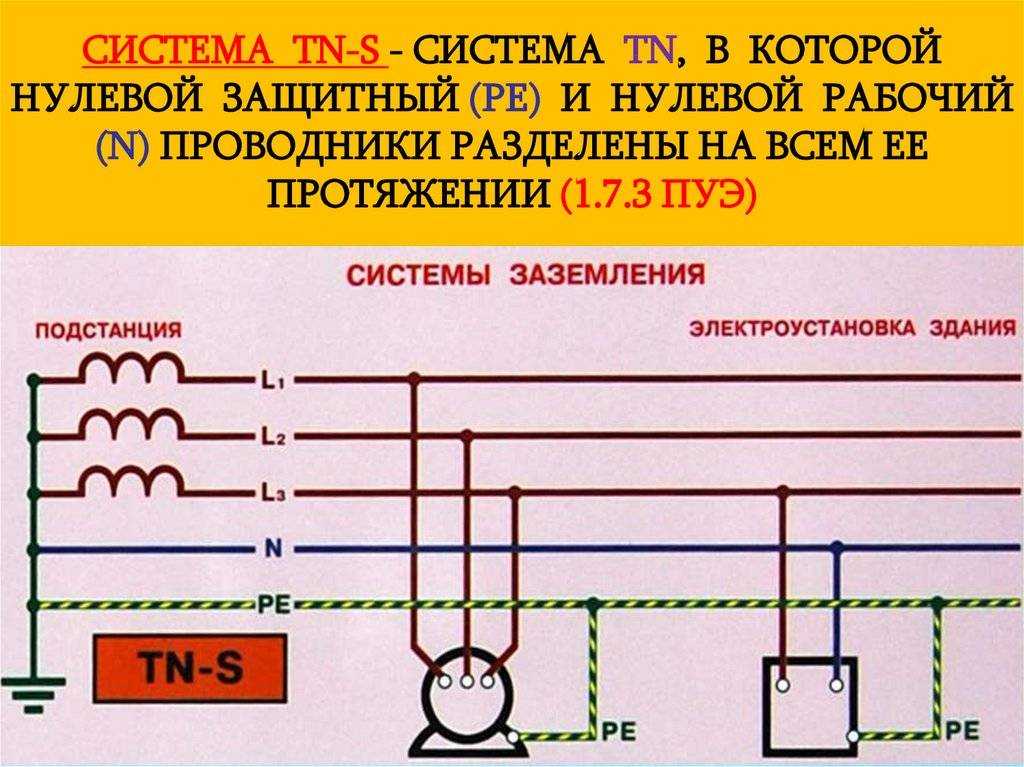

• ТN-S, где рабочий N проводник и заземляющий РЕ разделены начиная от питающего трансформатора и до конечного потребителя. Такие сети изготавливают из пятижильных кабелей для трехфазной сети и трехжильных проводов в однофазной сети.
• ТN-С-S, где имеется один совмещенный РЕN проводник четырех жильного кабеля, от питающего трансформатора до группового щитка на вводе в здание, который далее разделяют на N и РЕ, соответственно на пяти и трехжильные проводки. Это наиболее распространённая система построения сетей электроснабжения зданий и сооружений.
• ТТ, где имеется только один рабочий N проводник, а заземляется только корпус электрооборудования. В такой системе используются четырех и двухжильные проводки соответственно. Так, устроены в основном воздушные линии электропередач.
• IТ, где от питающей электросети электроустановка отделена трансформатором и полностью изолирована от земли. Это самая безопасная система для человека, применяется для потребителей только специального назначения.

Таким образом, цвет проводов фаза и ноль, L и N в электрике поможет наглядно определить применяемую систему безопасности в данной электрической сети.

Цветовая маркировка проводов

Тот кто хоть раз имел дело с проводами и электрикой обратил внимание, что проводники всегда имеют различный цвет изоляции. Сделано это не просто так

Цвета проводов в электрике призваны сделать проще распознавание фазы, нулевого провода и заземления

Все они имеют определенную окраску и при работе легко различаются. О том, каков цвет проводов фаза, ноль, земля и пойдет речь дальше

Цвета проводов в электрике призваны сделать проще распознавание фазы, нулевого провода и заземления. Все они имеют определенную окраску и при работе легко различаются. О том, каков цвет проводов фаза, ноль, земля и пойдет речь дальше.

Как окрашиваются провода фазы

При работе с проводкой наибольшую опасность представляют фазные провода. Прикосновение к фазе, при определенных обстоятельствах, может стать летальным, потому, наверное, для них выбраны яркие цвета. Вообще, цвета проводов в электрике позволяют быстрее определить которые из пучка проводов наиболее опасны и работать с ними очень аккуратно.

Расцветка фазных проводов

Чаще всего фазные проводники бывают красного или черного цвета, но встречается и другая окраска: коричневый, сиреневый, оранжевый, розовый, фиолетовый, белый, серый. Вот во все эти цвета может быть окрашены фазы. С ними проще будет разобраться, если исключить нулевой провод и землю.

На схемах фазные провода обозначаются латинской (английской) буквой L. При наличии нескольких фаз, к букве добавляют численное обозначение: L1, L2, L3 для трехфазной сети 380 В. В другой версии первая фаза обозначается буквой A, вторая —  B, третья — C.

Цвет провода заземления

По современным стандартам, проводник заземления имеет желто-зеленый цвет. Выглядит это обычно как желтая изоляция с одной или двумя продольными ярко-зелеными полосами. Но встречаются также окраска из поперечных желто-зеленых полос.

Такого цвета могут быть заземление

В некоторых случаях, в кабеле могут быть только желтые или ярко-зеленые проводники. В таком случае «земля» имеет именно такой цвет. Такими же цветами она отображается на схемах — чаще ярко-зеленым, но может быть и желтым. Подписывается на схемах или на аппаратуре «земля» латинскими (английскими) буквами PE. Так же маркируются и контакты, к которым «земляной» провод надо подключать.

Какого цвета нулевой провод

Ноль или нейтраль имеет синий или голубой цвет, иногда — синий с белой полосой. Другие цвета в электрике для обозначения нуля не используются. Таким он будет в любом кабеле: трехжильном, пятижильном или с большим количеством проводников.

Какого цвета нулевой провод? Синий или голубой

Синим цветом обычно рисуют «ноль» на схемах, а подписывают латинской буквой N. Специалисты называют его рабочим нулем, так как он, в отличие от заземления, участвует в образовании цепи электропитания. При прочтении схемы его часто определяют как «минус», в то время как фаза считается «плюсом».

Как проверить правильность маркировки и расключения

Берем мультиметр и/или индикаторную отвертку. С отверткой работать просто: при прикосновении к фазе загорается светодиод, вмонтированный в корпус. Так что определить фазные проводники будет легко. Если кабель двухжильный, проблем нет — второй проводник это ноль. Но если провод трехжильный, понадобиться мультиметр или тестер —  с их помощью определим какой из оставшихся двух фазный, какой — нулевой.

Определение фазного провода при помощи индикаторной отвертки

На приборе переключатель выставляем так, чтобы выбранной была шакала более 220 В. Затем берем два щупа, держим их за пластиковые ручки, аккуратно дотрагиваемся металлическим стержнем одного щупа к найденному фазному проводу, вторым — к предполагаемому нулю. На экране должно высветиться 220 В или текущее напряжение. По факту оно может быть значительно ниже — это наши реалии.

Если высветилось 220 В или чуть больше — это ноль, а другой провод — предположительно «земля». Если значение меньше, продолжаем проверку. Одним щупом снова прикасаемся к фазе, вторым — к предполагаемому заземлению. Если показания прибора ниже чем при первом измерении, перед вами «земля» и она должна быть зеленого цвета. Если показания оказались выше, значит где-то напутали при и перед вами «ноль». В такой ситуации есть два варианта: искать где именно неправильно подключили провода (предпочтительнее) или просто двигаться дальше, запомнив или отметив существующее положение.

И, в завершение, позвольте совет: при прокладке проводки и соединении проводов соединяйте всегда проводники одного цвета, не путайте их. Это может привести к плачевным результатам — в лучшем случае к выходу аппаратуры из строя, но могут быть травмы и пожары.

Это интересно: Как открутить кран буксу из смесителя если она прикипела?

Фазный проводник, его определение по цвету или иначе

Фаза всегда монтируется проводами, изоляция которых окрашена в любые цвета, но не синий или желтый с зеленым: только зеленый или только желтый. Фазный проводник всегда соединяется с контактами коммутаторов. Если при монтаже в наличии розетки, в которых есть клемма, маркированная буквой L, она соединяется с проводником в изоляции черного цвета. Но бывает так, что монтаж выполнен без учета цветовой маркировки проводников фазы, нуля и заземления.

В таком случае для выяснения принадлежности проводников потребуется индикаторная отвертка и тестер (мультиметр). По свечению индикатора отвертки, которой прикасаются к токопроводящей жиле, определяется фазный провод — индикатор светится. Прикосновение к жиле заземления или зануления не вызывает свечение индикаторной отвертки . Чтобы правильно определить зануление и заземление, надо измерить напряжение, используя мультиметр. Показания мультиметра, щупы которого присоединены к жилам фазного и нулевого провода, будут больше, чем в случае прикосновения щупами к жилам фазного провода и заземления.

Поскольку фазный провод перед этим однозначно определяется индикаторной отверткой , мультиметр позволяет завершить правильное определение назначения всех трех проводников.

Буквенные обозначения, нанесенные на изоляцию проводов, не имеют отношения к назначению провода. Основные буквенные обозначения, которые присутствуют на проводах, а также их содержание, показаны ниже.

Принятые в нашей стране цвета для указания назначения проводов могут отличаться от аналогичных цветов изоляции проводов других стран. Такие же цвета проводов используются в

• Беларуси,
• Гонконге,
• Казахстане,
• Сингапуре,
• Украине.

Более полное представление о цветовом обозначении проводов в разных странах дает изображение, показанное далее.

Цветовые обозначения проводов в разных странах

В нашей стране цветовая маркировка L, N в электрике задается стандартом ГОСТ Р 50462 – 2009. Буквы L и N наносятся либо непосредственно на клеммы, либо на корпус оборудования вблизи клемм, например так, как показано на изображении ниже.

Этими буквами обозначают по-английски нейтраль (N), и линию (L — «line»). Это означает «фаза» на английском языке. Но поскольку одно слово может принимать разные значения в зависимости от смысла предложения, для буквы L можно применить такие понятия, как жила (lead) или «под напряжением» (live). А N по-английски можно трактовать как №null» — ноль. Т.е. на схемах или приборах эта буква означает зануление. Следовательно, эти две буквы — не что иное как обозначения фазы и нуля по-английски.

Также из английского языка взято обозначение проводников PE (protective earth) — защитное заземление (т.е. земля). Эти буквенные обозначения можно встретить как на импортном оборудовании, маркировка которого выполнена латиницей, так и в его документации, где обозначение фазы и нулевого провода сделано по-английски. Российские стандарты также предписывают использование этих буквенных обозначений.

Поскольку в промышленности существуют еще и электрические сети , и цепи постоянного тока, для них также актуально цветовое обозначение проводников. Действующие стандарты предписывают шинам со знаком плюс, как и всем прочим проводникам и жилам кабелей положительного потенциала, красный цвет. Минус обозначается синим цветом. В результате такой окраски сразу хорошо заметно, где какой потенциал.

Чтобы читателям запомнились цветовые и буквенные обозначения, в заключение еще раз перечислим их вместе:

фаза обозначается буквой L и не может быть по цвету желтой, зеленой или синей.

В занулении N, заземлении PE и совмещенном проводнике PEN используются желтый, зеленый и синий цвета.

На для проводников и шин применяются красный и синий цвета.

Цвета шин и проводов на постоянном токе

Не будет лишним показать цветовое обозначение шин и проводов для трех фаз:

Библия электрика ПУЭ (Правила устройства электроустановок) гласит: электропроводка по всей длине должна обеспечить возможность легко распознавать изоляцию по ее расцветке.

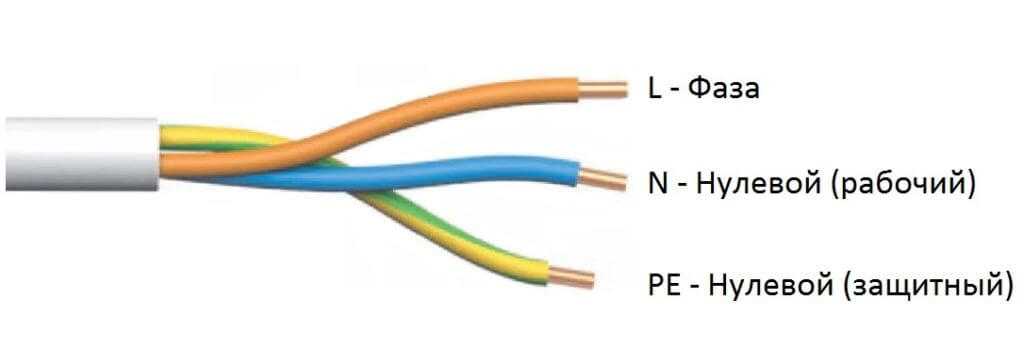

В домашней электросети, как правило, прокладывают трехжильный проводник, каждая жила имеет неповторимую расцветку.

• Рабочий нуль (N) – синего цвета, иногда красный.
• Нулевой защитный проводник (PE) – желто-зеленого цвета.
• Фаза (L) – может быть белой, черной, коричневой.

В некоторых европейских странах существуют неизменные стандарты в расцветке проводов по фазе. Силовой для розеток – коричневая, для освещения — красный.

Основные термины

Для лучшего понимания разберемся с основными терминами, ведь это важно для правильного выбора и монтажа заземляющего проводника. Рассмотрим базовые определения:. Рассмотрим базовые определения:

Рассмотрим базовые определения:

1. Заземление — соединение металлических деталей электрической установки или оборудования с заземляющим устройством. Иными словами, это комплекс мероприятий, направленных на повышение безопасности человека при пользовании электрическими приборами.
2. Заземляющее устройство представляет собой группу элементов, обеспечивающих отвод напряжения (потенциала) в землю для защиты человека от негативного действия электрического тока. В его состав входит заземлитель и провод или шинка, соединяющая с нетоковедущей частью.

1. Заземлитель — конструкция, представляющая собой несколько сваренных металлических шинок, погруженных в землю на определенную глубину для обеспечения быстрого отвода потенциала. Главной характеристикой заземлителя является сопротивление, которое не должно превышать 4 Ом.
2. Заземляющий провод — изделие, соединяющее металлическую нетоковедущую часть оборудования с заземлителем. Фиксируется с помощью сварки или болтового соединения. От правильности выбора этой части конструкции напрямую зависит степень безопасности.
3. Заземляющая шина — элемент распределительных щитов, предназначенный для подключения PE-проводников, нулевого рабочего провода и заземлителя. Главным отличием от провода являются конструктивные особенности, позволяющие крепить к шине другие заземляющие провода.

Сегодня часто встречается такой термин, как контур заземления. Это название заземлителя, используемое в обиходе. Здесь также подразумевается конструкция, состояния из нескольких электродов или механических уголков, находящихся в земле и смонтированных в форме треугольника. Именно к этой конструкции подключается заземляющая шинка.

Параметры классификации проводов

Типовое наименование кабеля содержит буквы и цифры. С помощью расшифровки этих символов можно узнать главные характеристики продукции данной категории:

• материалы проводника (оболочки);
• количество жил;
• площадь поперечного сечения;
• дополнительные параметры.

Пример расшифровки (АВБбв-нг):

• А – жила изготовлена из алюминия (медь не маркируется);
• В – изоляционные оболочки сделаны из ПВХ;
• Бб – защита от механических повреждений, из стальной ленты без демпфирующей прокладки;
• нг – в состав полимерной оболочки добавлены компоненты, предотвращающие горение.

Цвет провода заземления

По современным стандартам, проводник заземления имеет желто-зеленый цвет. Выглядит это обычно как желтая изоляция с одной или двумя продольными ярко-зелеными полосами. Но встречаются также окраска из поперечных желто-зеленых полос. Такого цвета могут быть заземление.

В некоторых случаях, в кабеле могут быть только желтые или ярко-зеленые проводники. В таком случае «земля» имеет именно такой цвет. Такими же цветами она отображается на схемах — чаще ярко-зеленым, но может быть и желтым. Подписывается на схемах или на аппаратуре «земля» латинскими (английскими) буквами PE. Так же маркируются и контакты, к которым «земляной» провод надо подключать.

Иногда профессионалы называют заземляющий провод «нулевой защитный», но не путайте. Это именно земляной, а защитный он потому, что снижает риск поражения током.

Какого цвета нулевой провод

Ноль или нейтраль имеет синий или голубой цвет, иногда — синий с белой полосой. Другие цвета в электрике для обозначения нуля не используются. Таким он будет в любом кабеле: трехжильном, пятижильном или с большим количеством проводников.

Какого цвета нулевой провод? Синий или голубой. Синим цветом обычно рисуют «ноль» на схемах, а подписывают латинской буквой N. Специалисты называют его рабочим нулем, так как он, в отличие от заземления, участвует в образовании цепи электропитания. При прочтении схемы его часто определяют как «минус», в то время как фаза считается «плюсом».

Цвет нуля, нейтрали

Провод «ноля» — должен быть синего цвета. В РЩ надо подключать к нулевой шине, которая обозначается латинской буквой N. К ней же нужно подключить все провода синего цвета. Шина подсоединена к вводу посредством счетчика или же напрямую, без дополнительной установки автомата.

В коробке распределения, все провода (за исключением провода с выключателя) синего цвета (нейтрали) соединяются и не участвуют в коммутации. К розеткам провода синего цвета «ноль» подключаются к контакту, который обозначается буквой N, которая маркируется на обратной стороне розеток.

Цвет фазы

Обозначение провода фазы не столь однозначно. Он может быть, либо коричневым, либо черным, либо красным, или же другими цветами кроме синего, зеленого и желтого.

В квартирном РЩ фазовый провод, идущий от потребителя нагрузки, соединяется с нижним контактом автоматического выключателя либо к УЗО. В выключателях осуществляется коммутация фазового провода, во время выключения, контакт замыкается и напряжение подаётся к потребителям. В фазных розетках черный провод нужно подключить к контакту, который маркируется буквой L.

Методы определения

Существует 7 способов отличить ноль от земли. Одни методы простые и предполагают визуальный осмотр, другие требуют применения специального оборудования и считаются более точными. Зная, как определить нулевой проводник и заземляющий, можно избежать травм, связанных с поражением электрическим током.

По маркировке

Для удобства работы электриков введена цветовая маркировка проводов, которая позволяет визуально их различать при проведении монтажных работ.

Согласно общепринятым правилам:

• желто-зеленую полосатую жилу используют для заземления;
• синяя и голубая оболочки служат для маркировки нулевого провода;
• белые, коричневые, красные и др. цвета применяют для обозначения фазы.

По дифференциальному току

Данный способ можно использовать при наличии устройства защитного отключения (УЗО) или дифференциального автомата. Для исследования понадобится лампа с проводами, которую подключают к фазе и одному из проводников.

Если устройство защитного отключения не сработало в обоих случаях, то причинами могут быть:

• поломка оборудования;
• несоответствие силы тока, пропускаемого через лампу, номинальному значению УЗО, при котором оно должно обесточить сеть.

По заземляющим контактам на розетках

Данный вариант проверки применяют при использовании двухполюсного вводного автомата и заземляющих розеток. Для проведения исследования автомат отключают, чтобы не было связи между нолем и землей, обесточивают все бытовые приборы. В мультиметре активизируют режим «Прозвонка» и подсоединяют прибор к заземляющему контакту и поочередно к двум другим проводам.

При подключении к нулевому проводнику на мультиметре фиксируется большое сопротивление. Если дотронуться щупом мультиметра к заземляющей жиле, то значение будет близким к нулю.

С помощью мультиметра

Для проведения проверки следует зачистить проводку от изоляции, предварительно обесточив сеть на объекте. С помощью индикаторной отвертки определяют кабель с фазой.

На мультиметре устанавливают диапазон замера переменного напряжения выше 220 вольт. Поочередно фазу соединяют через мультиметр с 2 другими проводами. На паре «фаза – ноль» напряжение будет выше, чем на проводах фаза – земля.

Данный способ используют для проверки старых электросетей, сделанных по конфигурации ТТ. В современных схемах организации электроснабжения его применять не следует .

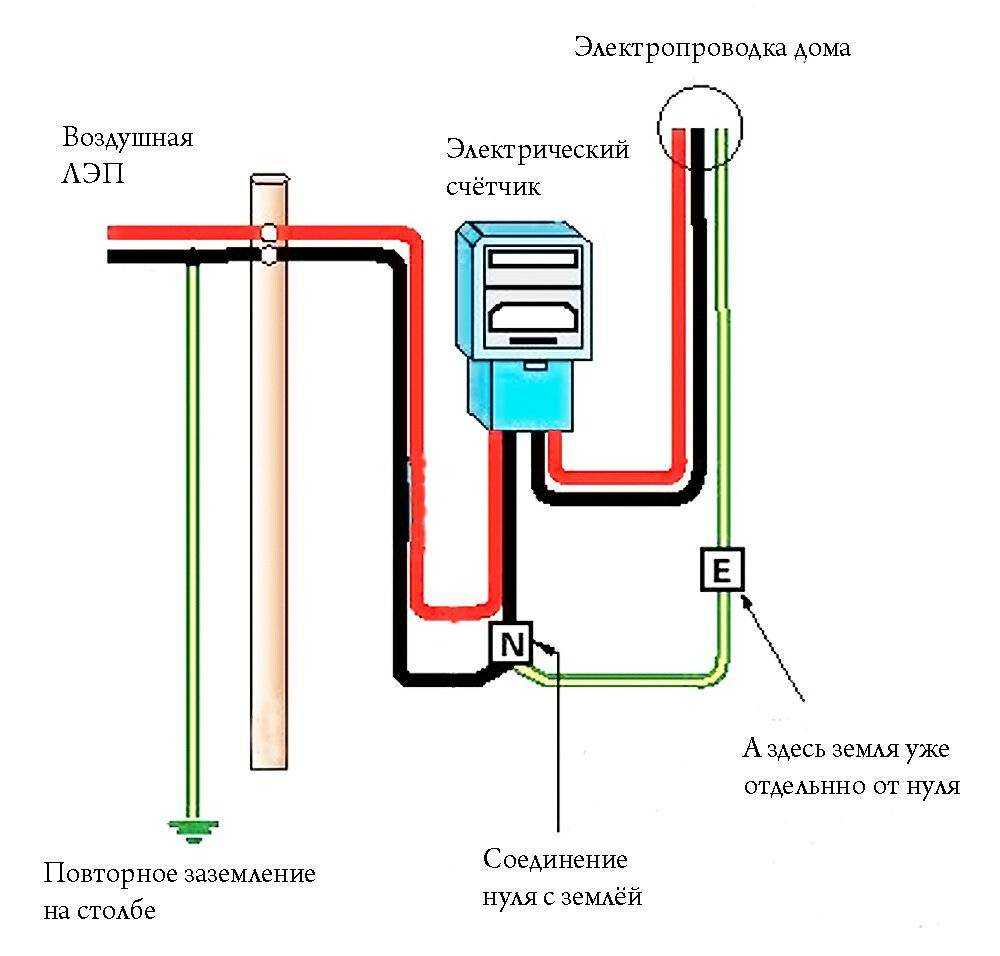

В TN–C–S нулевой и заземляющий провода разделены внутри здания. У них одинаковое сопротивление, поэтому на мультиметре будет отображаться одинаковая разница потенциалов.

Отключение нулевого провода

Предварительно все электроприборы нужно отключить от сети. В распределительном щитке отсоединяют нулевой проводник (откручивают зажимы, вытаскивают кабель из автомата и изолируют).

Определяют жилу с фазой с помощью индикаторной отвертки. Мультиметр прикладывают к проводам. Прибор будет показывать напряжение только в паре «фаза – земля», т. к. ноль отключен от щитка.

Прозвонка

Способ применяют при поиске мест обрыва проводки, если известно расположение заземляющего и нулевого проводников на одном из концов, например в распределительном щитке.

На другом конце определяют провод с фазой и маркируют его. Затем сеть обесточивают. Один щуп мультиметра подключают к фазе, второй – поочередно к другим жилам. При соединении с нулем на приборе отражается большое сопротивление, с землей — близкое к 0.

Контрольной лампой

В современной трехжильной электрической сети можно определить назначение проводов с помощью контрольной лампы

Данный способ требует соблюдения осторожности

Порядок действий:

1. Первоначально собирают устройство: в патрон вкручивают лампу, в клеммы патрона заводят кабель, зачищают изоляцию на концах.
2. Устройство поочередно соединяют с электропроводами. На паре с фазой вспыхнет свет.
3. На паре «ноль – земля» лампа гореть не будет.
4. Подключая лампочку к фазе и другим электропроводам, можно методом исключения выявить их предназначение. Если лампа ненадолго вспыхнет, а затем сработает УЗО или автомат защиты, то проверяемые кабели – это фаза и земля, а свободный – ноль.

Цвета изоляции проводов плюс и минус

Цветовая маркировка электросети постоянного и переменного тока различны. В первой ток течет только в одну сторону, поэтому применяют другую схему подключения.

Если в переменной сети для протекания тока необходим замкнутый контур, то для постоянного тока в нем нет необходимости. Движение происходит от плюса к минусу.

Так как при использовании схем с несколькими группами в устройствах постоянного тока невозможно точно узнать, какой из проводов плюсовой, а какой отрицательный, необходимо просматривать сопроводительную техническую документацию. В некоторых схемах применяют нулевой провод, маркируемый голубым.
