Проводка внутренняя
Самый главный нормативный документ электрика – ПУЭ (правила устройства электроустановок). Согласно этим правилам, внутренняя проводка (её ещё по-другому называют скрытой) в деревянных домах должна выполняться в металлических трубах. Так как каркасные домостроения выполняются из дерева, это требование необходимо соблюдать и для них. Представляете себе, в какие финансовые затраты может вылиться такое количество труб и их монтаж?
Можно применять металлические рукава или короба, однако если деньги позволяют, всё-таки используйте трубы. Эти вспомогательные средства должны иметь толщину стенок от 2,5 до 4 мм (в зависимости от сечения проводников), чтобы в случае короткого замыкания металлическая конструкция не прогорела. Желательно чтобы трубы внутри были прокрашены или оцинкованы, это защитит стенки от ржавчины. Пример на видео:
Естественно, что на пути прокладки кабеля будут встречаться изгибы и повороты, в этих местах трубы следует соединять с помощью сварки или резьбы. Очень удобно использовать медные трубы, они легко гнутся, однако это слишком дорого.
Такой монтаж выполняют ещё на этапе строительства, к тому же, как видите, он достаточно затратный и в плане финансов, и в плане труда, времени и сил. Поэтому самый правильный выбор для каркасного дома всё-таки наружная электропроводка.
Резьбовое соединение проводов
Пайка является самым надежным видом соединения проводов и контактов,
но создает – неразъемность соединений.
Поэтому самым распространенным видом соединения проводов с электрическими
контактами приборов является резьбовым.
Линейное расширение от изменения температуры у разных металлов
не одинаково. Особенно сильно меняет линейные размеры алюминий. Поэтому со временем
между контактом соединенных металлов образуется зазор, Для того, что бы забыть об
обслуживании под винты устанавливаются шайбы гровера. Гровер нивилирует возникающие
тепловые расширения.
Нужно ли делать полукольца под резьбовым соединением?
Если не делать у проводника полукольцо, то площадь соприкосновения
провода с контактной площадкой электроприбора будет гораздо меньше, а это значит,
что в определенных случаях, могут возникнуть проблемы.
Как еще монго увеличить площать соединения в резьбовом соединении?
Для увеличения площади поверхности проводника его можно расплющить.
например, плоскогубцами, надфилем или на наковальне.
Использование клеммных колодок
Сама клеммная колодка представляет собой изолирующую пластину
с контактами. С помощью клеммных колодок можно соединять медные провода с алюминиевыми.
Клеммные колодки по способу закрепления в них проводов делятся
на клеммники с затягивающим винтом и на клемники с прижимающими пластинами.
Клеммные колодки у которых провода прижимаются винтом имеют один
недостаток. В них провод можно повредить самим витом при затягивании контакта. Особенно
актуально при подсоединении алюминиевых или многожильных проводов.
Хотя надежность соединения проводов в клеммных колодках ниже,
чем при соединении пайкой, но времени на выполнение электромонтажа тратится на много
меньше. Неоспоримым достоинством клеммных колодок является возможность соединения
в электрической проводке медных и алюминиевых проводов, так как латунные трубки
покрыты хромом или никелем.
Пружинные клеммы Wago — Ваго
Для использования этого типа соединений, с токопроводящей жилы
снимается изоляция и вставляется в клемму. Самые распространенные клемники выпускаются
фирмой «Wago» (Ваго).
А, что за белая паста находится внутри клемника Ваго?
Внутри клемников находится специальная паста, недопускающая окисления.
Поэтому, в подобных клемниках можно зажимать медные и аллюминевые провода.
Клеммники Wago бывают двух конструктивных исполнений, одноразовые,
когда провод вставляется без возможности изъятия, и с рычажком, позволяющим легко
как вставлять провода, так и вынимать.
Клемники рассчитаны на соединения любых видов одножильных проводов,
в том числе и медных с алюминиевыми проводами сечением от 1,5 до 2,5 мм 2.
По заявке производителя, колодка рассчитана на соединение электропроводки в соединительных
и распределительных коробках с силой тока до 24 А.
Клеммная колодка Wago является современным средством соединения
проводов без инструмента быстро и надежно, но обходится дороже, чем традиционные
способы соединения.
Монтаж электрощита
Как правило, этот ответственный этап работ выполняет специалист – электрик. Но в небольшом жилом или дачном домике на несколько комнат вы сможете решить задачу самостоятельно, если будете придерживаться пошаговой инструкции:
- Закрепите ящик на стене рядом с кабельным вводом. Высота установки – 1,5 м над полом. Если необходимо, выдолбите в стене углубление.
- Поставьте DIN-рейки для крепления автоматов и 2 шины – для подсоединения нулевого (N) и заземляющего (PE) провода. Заведите внешний кабель через отверстие, разделайте его и подключите «ноль» к шине. Действие повторите с проводником заземления.
- Закрепите УЗО, счетчик и все автоматы. Нейтраль и фазу от питающего кабеля присоедините к контактам вводного пакетника.
- Выполните внутреннюю разводку по схеме, пользуясь изолированным одножильным проводом сечением 6 мм². Для надежного контакта с зажимами автоматических выключателей на оголенные жилы ставьте специальные наконечники в виде вилки.
Приобретая и монтируя шкаф для электрощита, нужно позаботиться также о размещении резервных автоматов, которые могут пригодиться впоследствии. Поэтому на рейке должно оставаться 3—4 свободных гнезда
Обо всех нюансах сборки этого важного органа рассказывается в видеосюжете:
Варианты проводки в каркасном доме
После проведения работ по подключению промышленной электросети к дому, необходимо определиться с видом оборудуемой проводки. Учитывая тот факт, что электропроводку в каркасном доме можно проложить двумя вариантами:
- скрытый или внутренний;
- наружный или внешний.
Каждый из типов укладки имеет свои положительные и отрицательные стороны.
Вариант открытой проводки — как все сделать правильно
Прокладка наружной электроцепи в жилом доме осуществляется по окончании основных работ постройки здания. Существует несколько вариантов прокладки внешней электроцепи:
- с использование пожаробезопасных гофротруб;
- в каналах из ПВХ;
- с использованием открытого специального кабеля.
Из трех вариантов наиболее экономичным является вариант прокладки специальным открытым электрокабелем. Эстетически правильно проложенные кабеля неплохо впишутся в стиль старины. Недостатком данного варианта может являться соблюдение требования укладки под проводкой асбестовых или металлических пластин. Они должны быть шире на один сантиметр прокладываемого кабеля, это может снизить эстетическое восприятие интерьера комнаты.
Наиболее выгодными для восприятия и удобства установки являются каналы ПВХ. Современные каналы ПВХ широко представлены на рынке товаров. Они надежно закрываются и обеспечивают надежную электро- и термозащиту. Современное производство обеспечивает покупателя каналами ПВХ разных цветовых гамм и объема. Это позволяет выбрать необходимый канал по вкусу, дизайну, потребности по закладке проводов. Они просто приклеиваются к стенам или легко крепятся саморезами. Недостатком этого варианта является их чувствительность к усадкам дома и зависимость от кривизны стен.

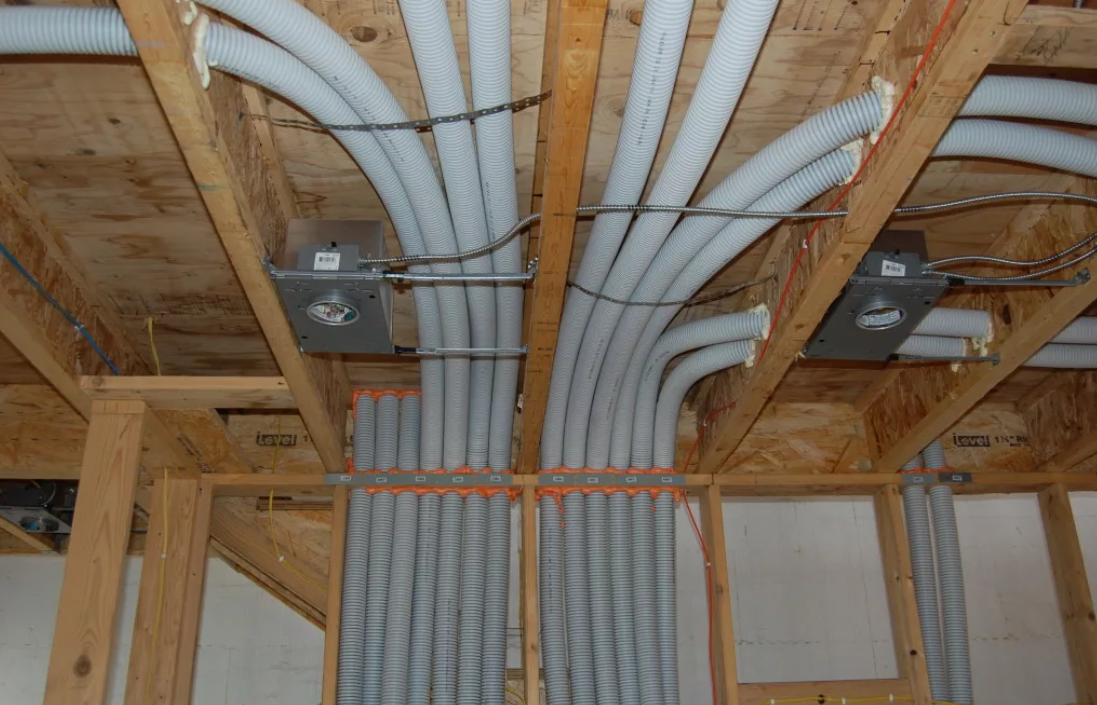

Вариант скрытой проводки – как все сделать правильно
При всех эстетических преимуществах скрытая электропроводка в каркасном доме являет собой угрозу создания пожара в доме. Проблема прокладки такой проводки в каркасном доме заключается в несовершенстве технической документации ведомств.
Правила ПУЭ трактуют каркасный дом как деревянное строение. Поэтому при прокладке энергосети дома все кабеля должны быть заложены в тонкостенные трубы, которые должны быть окрашены и заземлены. Строительные документы разрешают для установки скрытой проводки в подобных домах использовать короба, металлорукава или трубу гофру. При условии их изоляции несгораемым материалом по всей длине электроцепи.
При оборудовании электроцепи необходимо учитывать тот факт, что ее придется обустраивать на этапе создания стен дома. Электропровода NYM или ВВГ-НГ соответствуют требованиям строительных норм без применения, каких либо мер защиты. Поскольку они заключены в защитную оболочку, не допускающую горение.
Применяя данный вид прокладки электрокабелей необходимо руководствоваться разумным использованием и применением элементов электрической цепи.
Какую проводку выбрать: скрытую или наружную
Для того чтобы определиться какая проводка в каркасном доме должна быть проложена, необходимо взвесить положительные и отрицательные стороны обеих типов.
Положительные стороны скрытой укладки кабеля:
- не портит внешний вид интерьера дома;
- защищена от случайного внешнего воздействия;
- не требует доработки и переустройства.
Отрицательные стороны скрытой электропроводки:
- финансовые потери от ее обустройства значительно выше от финансовых затрат по обустройству внешней электросети;
- затрудняется обустройство новых электроточек при возникновении новых жизненных обстоятельств или желаний;
- невозможно внешним осмотром определить состояние заложенного электрического кабеля;
- вероятность нанести увечье скрытым электропроводам при осуществлении каких-либо сверлильных работ на стенах помещений.
Положительные стороны внешней прокладки проводов:
- осуществление доступной проверки состояния электрокабеля;
- простота ремонта или замены вышедших из строя деталей электроцепи;
- доступность монтажа новых ветвей электросети с дополнительными элементами.
Отрицательные стороны внешней прокладки проводов:
- существующая сложность вписать элементы электроцепи и саму проводку в эстетический дизайн помещений;
- осуществление особых требований по прокладке электропроводов.
Особенности проведения электропроводки в каркасных домах
Каркасные дома характеризуются многочисленными преимуществами, однако имеют ряд специфических свойств, которые влияют на процесс электрификации. Основной нюанс — использование горючих строительных материалов при обустройстве стен и перекрытий. Дерево покрывается специальными веществами, антипиренами, снижающими риск возгорания и выделения токсичных веществ, но достаточной такую защиту назвать нельзя. Малейшая искра или существенный скачок температуры может стать причиной воспламенения.

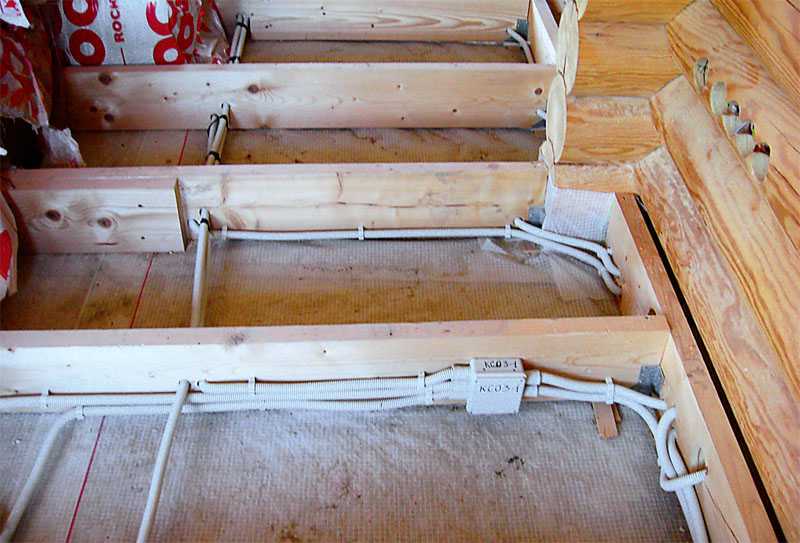

В каркасном доме монтаж проводов осуществляется по горючему основанию
Другой негативный момент — низкая толщина и малая прочность несущих поверхностей. Будет сложно зафиксировать линии электропередач на тонких листах фанеры или гипсокартоне. Именно такие стройматериалы в основном применяют для внутренней отделки помещений.
Есть несколько способов прокладки кабеля. В зависимости от конкретного решения нужно следовать определенному порядку. Монтировать электрические провода можно перед установкой несущих частей здания или после завершения внутренней отделки.

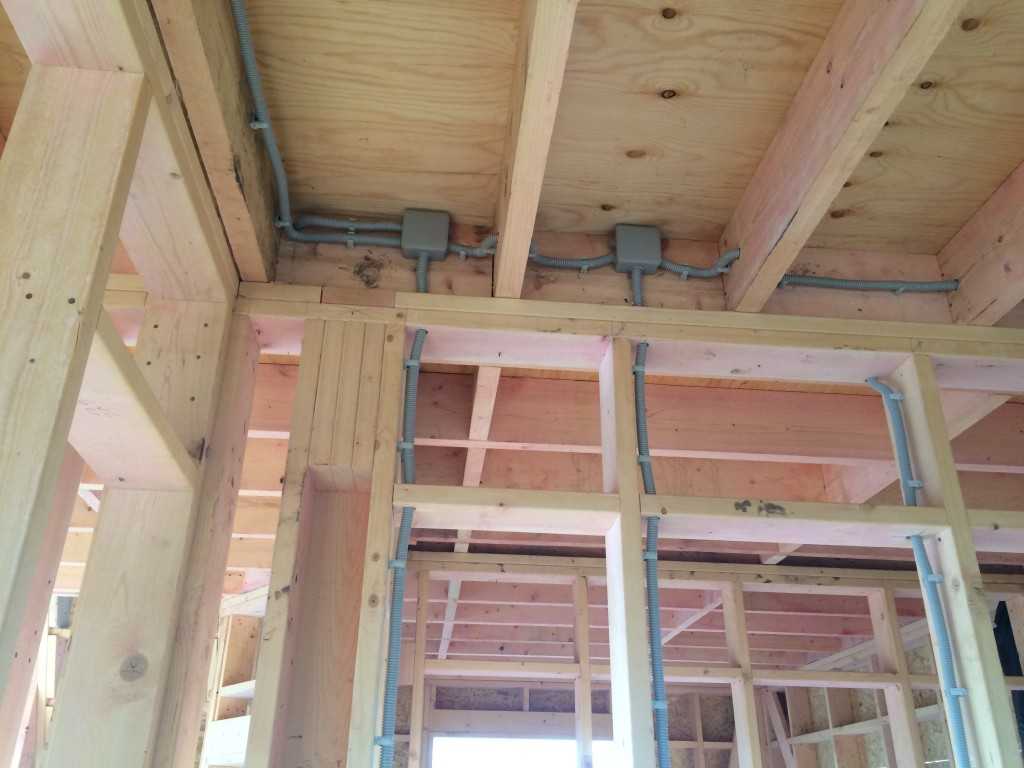

Организация скрытой проводки при сооружении каркаса
Проект электрификации

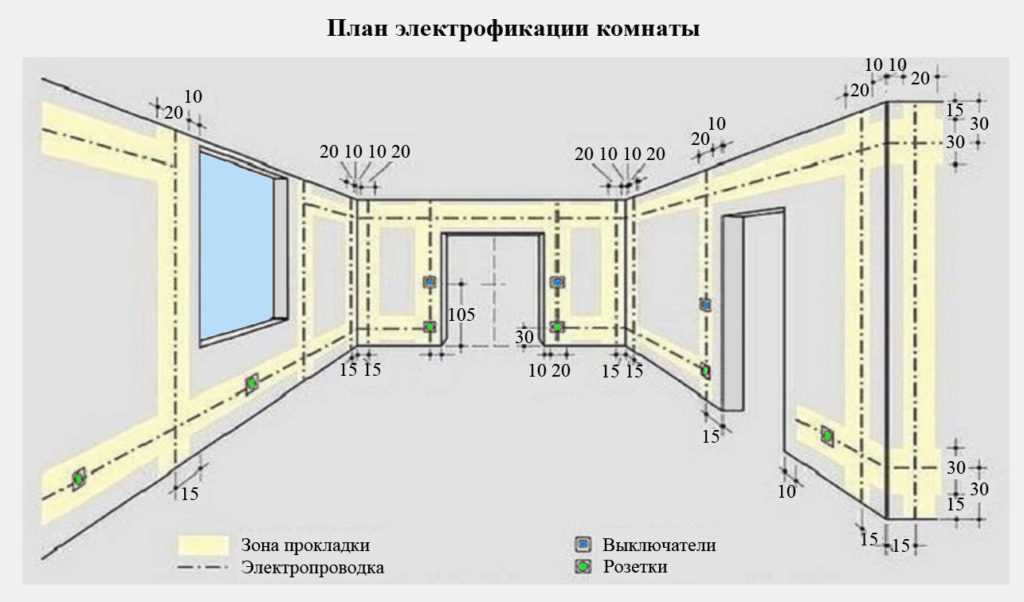

Составление плана по электрификации дома – это не только определение места расположения элементов сети, но и расчёт нагрузки, типа и количества необходимых материалов. Безусловно, в таких вопросах лучше довериться профессионалам. Не хотите тратиться на помощь специалиста? Можно сделать это самостоятельно, но ознакомиться с некоторыми правилами все-таки придётся.
Если есть план помещения, нанесите на него места расположения розеток, выключателей осветительных приборов, разводок, ну и, конечно, счётчика. При отсутствии чертежа вооружитесь рулеткой и карандашом и отметьте места элементов электросети на стенах.
Согласно принятым в России европейским стандартам, розетки должны быть на высоте 30 см, а выключатели – 90 см от пола.
Определитесь с количеством бытовых приборов и местом их расположения, чтобы понять, сколько понадобится розеток и проводов.
Соединения проводов
Провода нужно соединять в цепи для того чтобы обеспечивать освещение и работу разеток.
Самый простой способ соединения — это скрутки.
Вторая вещь, которая приходит на ум — это распределительные коробки, которые портят внешний вид комнат и каждая хозяйка желает спрятать эти коробки, что делать совершенно не рекомендуется.
Что касается скрутки — то этот вид соединения не то что не рекомендуется, а запрещен правилами ПЭУ.
Электрический контакт зависит от качества и надежности соединения проводов. При монтаже электропроводки не возможно обойтись без соединения проводов.
В местах соединения электрические контакты должны удовлетворять таким основным требованиям:
- надежный контакт;
- механическая прочность.
Соединения проводов скруткой.
До недавних пор скрутка являлась самым распространенным способом соединения проводов при выполнении электропроводки.
Отрицательные стороны скрутки:
При изменении температуры, по причине линейного расширения проводников, между проводами образуется зазор, что приводит к нарушению соединения.
Внимание!
Для получения надежного и красивого соединения необходимо подогнать длины концов проводников со сдвигом на 2-3 см.
Если планируется прятать скрутку под штукатурку или в другом не доступном месте, то скрутки нужно обязательно пропаять. После пайки нужно пройтись по припою наждачной бумагой, что бы удалить возможные острые сосульки припоя, которые могут проколоть изоляцию и торчать из нее. Можно обойтись и без пайки в случае доступности к соединению и не больших протекающих по проводникам токах, но долговечность соединения без пайки будет на много ниже.
Благодаря сдвигу мест скрутки, изолировать каждое из соединений отдельно нет необходимости. Прикрепляем с обеих сторон вдоль проводников по полоске изолирующей ленты. В заключение нужно навить еще три слоя изолирующей ленты. По требованиям Правил электро безопасности должно быть не менее трех слоев.
Для этого достаточно взять два провода, снять изоляцию (для надежной скрутки изоляция снимается не менее 5 см), затем оголенные жилы скручиваются между собой.
Изолируются скрученные оголенные жилы обычной изолирующей ПХВ лентой. В место изолирующей ленты можно использовать специальные «колпачки для скрутки».
При скрутке следует иметь в виду, что соединять нужно только провода, сделанные из одинакового материала — алюминевые с аллюминевыми, медные — с медными.
Какую проводку лучше сделать
Электропроводка для каркасных домов ничем не отличается от таковой для обычных жилых строений. Ее можно сделать скрытой (внутренней) или наружной.
Если проводка выполняется наружным способом, провода закрепляют к потолку или стенам внутри специальных кабель-каналов или электротехнических труб. Можно использовать также открытый способ, то есть без защиты, но он менее безопасный. Разводят проводку по дому только тогда, когда основные этапы строительства выполнены.

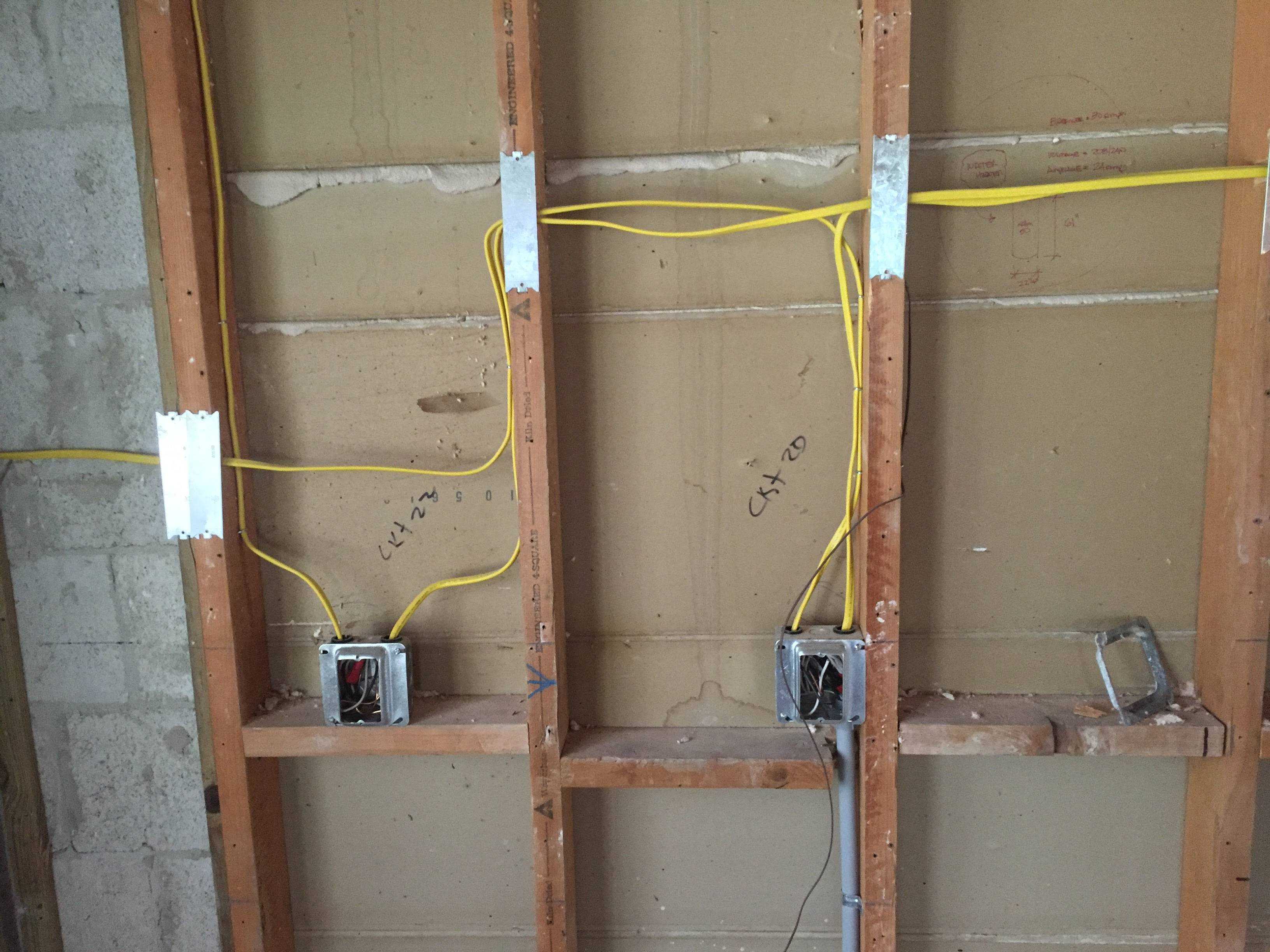

Если проводка делается в каркасном доме скрытым способом, провода прячут внутри стен, а наружу выводят только розетки, выключатели и небольшие участки проводов для них
При таком способе проведения проводки выполнить этот процесс важно до обшивки стен. Оба способа имеют свои плюсы и минусы. Внутренняя проводка выглядит более эстетично, чем внешняя, ведь снаружи невидно соединений, проводников, кабелей
Но у этого способа монтажа ест несколько существенных минусов:
Внутренняя проводка выглядит более эстетично, чем внешняя, ведь снаружи невидно соединений, проводников, кабелей. Но у этого способа монтажа ест несколько существенных минусов:
- Розетки, выключатели и другие коммутационные аппараты устанавливаются стационарно, поэтому изменить место их локализации без существенного ремонта нельзя.
- Нельзя без проблем проверять проводку на наличие повреждений.
- Прокладка электрических проводов внутри каркасных стен требует больших затрат, чем наружный монтаж, да и времени на это уходит значительно больше.
- Многие страховые фирмы отказываются страховать деревянные каркасные дома, в которых электропроводка находится внутри стен.
- Если в комнате вдруг нужно сделать дополнительную розетку или другую коммутационную точку, это реализовать не получится.
Недостатки внутренней проводки становятся преимуществами наружной. Она доступна для диагностики, постоянно на виду, ее можно ремонтировать, совершенствовать, дополнять новыми элементами и т. д.
Уже существующую наружную проводку можно разделить на несколько ветвей, если нужно подключить новую бытовую технику или другие электрические элементы.
Что касается минусов этой электропроводки, то она уступает в декоративности. Ведь все провода находятся снаружи, а это проблема для многих стилей интерьера. Кроме того, наружная проводка значительно чаще повреждается.
Таким образом, сугубо с практической точки зрения наружная электропроводка значительно выгоднее. Ее использование снижает вероятность пожара, делает дом более надежным. И единственным недостатком является не очень декоративный вид.
Коммутация электроточек – как установить и сделать надежные контакты
Для обеспечения всех помещений электричеством делаем развод проводки в распределительных коробках. Они изготовлены из различных материалов, имеют разнообразную форму. Одни предназначены для установки на поверхности – подходят для открытой проводки, другие утапливаются в стену, применяются для скрытой проводки. От них проводники направляются на розетки, к выключателям, светильникам.
При монтаже учитываем расцветку проводов: фазный белого цвета (на схеме L), нулевой синий (N), заземляющий с зелеными и синими полосами (РЕ). Для повышенной надежности контактов используем клеммы фирмы WAGO. Это простые изделия пружинного типа. Зачищаем изоляцию, вставляем концы проводов в клемму, где они сами прочно фиксируются, прижатые пружиной. Подключение очень качественное, контакты никогда не греются.
Останавливаем выбор на розетках, конструкция которых предусматривает заземление. Они отличаются внешним видом: имеют два пружинящих контакта снаружи. В розетках с подключением трех проводов при установке вилки сначала подключается заземление, затем фаза и нуль. Это обеспечивает безопасность при повреждении проводки. Выключатели также должны иметь три контакта, один сбоку служит для заземления.
Каркасное домостроение сопровождается различными мифами. Отдельные из них связаны с обеспечением электричеством сооружений такого типа. При этом ссылаются на повышенную пожароопасность каркасных зданий. Следует отметить, что этот фактор зависит только от конкретных материалов, использованных при строительстве. Относительно проводки, то умело выполненный монтаж, применение качественных материалов и комплектующих снижают уровень пожароопасности от электричества до минимального уровня.
Автоматика

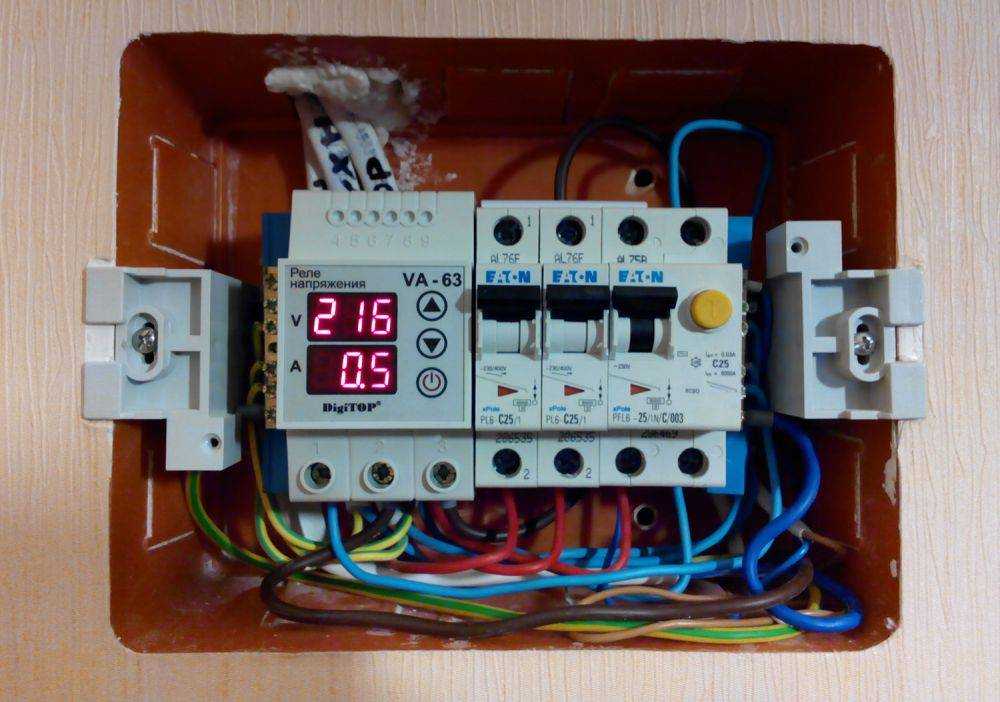

Для обеспечения защиты от перегрузок, колебания напряжения или утечек в домашней электросети применяют автоматические предохранители. Их выбирают с учетом характеристик цепей и требуемой степени безопасности.
Автоматы защиты от перегрузок
Основная задача автомата защиты от перегрузки – уберечь систему от перегрева при возможных замыканиях или одновременного включения электроприборов.
Его подбирают по значению превышения тока и времени отсечки, тока перегрузки. Учитывают максимально возможное количество приборов, подключаемых в цепь, допустимую величину нагрузки, которую может выдержать кабель без нагревания, время срабатывания защиты.
Перегрузка возникает, когда к сети подключают много бытовых приборов. Суммарная мощность при их одновременной работе приводит к перегреву элементов электрической линии – кабеля и соединений.
При любом коротком замыкании в сети автомат производит механическое отключение электричества. Значение превышения тока отсечки по отношению к номинальному в 3-5 раз предусмотрено в предохранительном устройстве типа В (для световых цепей), в 5-10 раз – автоматах типа С (для розеточных линий).
Время отсечки при коротком замыкании в квартирах не должно превышать 0,4 с – для цепей с напряжением 220 Вольт, 0,1 с – для 380 Вольт.
Основные характеристики автомата защиты промаркированы на корпусе и должны соответствовать ГОСТ 50571.5-94
Устройство защитного отключения
УЗО определяет разницу между входящим и выходящим из домовой сети током. Если она равна нулю, утечка отсутствует. При касании провода корпуса прибора или земли обратный ток уменьшается. Устройство срабатывает и отключает цепь. Как правило, причиной становится повреждение изоляции кабеля.
УЗО защищает человека и животных от поражений электрическим током при косвенном или прямом прикосновении к источнику напряжения. Возникшая разница в дифференциальном токе приводит к срабатыванию устройства. Помимо этого, при повреждении изоляции исключается возгорание прибора.
Реле контроля напряжений
В отечественных линиях электропередач часто скачет напряжение. На подстанциях защита срабатывает через несколько секунд после возникшей ситуации. Этого достаточно, чтобы вывести из строя большую часть домашних приборов и устройств. Их ремонт не является гарантийным обязательством, поэтому замену в мастерской сгоревших запчастей придется оплачивать из своего кармана.
Для защиты приборов от скачка напряжений в сети в домовую систему встраивают специальное реле. При увеличении электропотенциала оно срабатывает практически мгновенно и отключает работающую электронику.
Молниезащита
Молния – частая причина пожара. Для деревянного каркасного дома она опасней, чем для сооружений из кирпича или бетона. Молниеотвод не только предохраняет приборы от перегрузки и выхода из строя, но и защищает жизни жильцов.
Для отвода огромного напряжения от прямого удара молнии устраивают пассивную молниезащиту. Она состоит из приемника, отводящего проводника и отдельного заземляющего контура в виде треугольника. Тип устройства зависит от материала кровли. Для металлических поверхностей применяют молниеприемник в виде стержня, по шиферным или деревянным покрытиям укладывают стальной прут или трос, по черепичным – сеточную конструкцию.
Заземление
Наиболее популярно модульное заземление, так как его устройство не требует большого земельного участка рядом с домом. Оно представляет собой углубленные в землю на 2-3 метра штыри, соединенные по верху металлическим каркасом в виде треугольника. Сооружение присыпают почвой слоем толщиной 50 см. К зданию в траншее прокладывают проводник из круглой стали.
К нему через опрессованное болтовое соединение подключают желтый одно- или многожильный провод. Вторым концом он набрасывается на главную заземляющую шину, обычно расположенную в электросчетчике.
Аналогично выполняют линейное заземление, только в виде прямого отрезка, а не треугольника. При наличии нескольких щитов в доме заземляющий контур прокладывают по периметру.
Защиту больших строений обеспечивают глубинные и фундаментные заземления.
Принцип работы у них такой же, как у модульного.
Разработка проекта электропроводки
Организация проведения электросети от основной системы к дому или по всем помещениям каркасного здания требует тщательной подготовки. При отсутствии необходимых знаний в области электросистема лучше всего доверить работу профессиональным мастерам. В любом случае необходима разработка проекта, который чётко отражает все особенности системы.
Проектирование требует повышенного внимания
Проектирование предполагает расчёт нагрузки, определение количества и типа необходимых материалов, расположение розеток и выключателей в доме, а также другие важные моменты. При этом учитываются установленные правила и нормы. Например, высота размещения розеток и выключателей для разных помещений в каркасном доме. Соблюдение норм позволяет обеспечить безопасность, надёжность и эффективную работу электросистемы.
Материалы и инструменты для изготовления своими руками
При проведении внутренних работ по созданию наружней проводки используются только качественные материалы. Своими руками довольно просто проложить кабель по всем помещениям в доме, но при сложных работах с системой требуется профессиональная помощь. Особенного внимания требует расчёт количества материалов и определение типа провода. Метраж подсчитывается с помощью рулетки на протяжении всей сети во всех помещениях в каркасном доме. При этом лучше всего прибавить несколько метров для запаса. Дополнительная изоляция должна быть равна длине всего кабеля.
Основные материалы для проводки в каркасном доме:
- кабель электрический, имеющий сечение в 14 мм;
- коробки распределения, количество которых высчитывается из расчёта минимум одна штука на этаже;
- розетки и выключатели необходимого уровня функциональности;
- крепёжные элементы и переходники приобретаются с большим запасом.
Для проведения работ своими руками понадобятся довольно простые инструменты. Молоток, дрель, индикатор напряжения в электросети, отвёртки различного типа, плоскогубцы, нож строительный — это основные приспособления. Инструменты должны быть качественными, нож — острым, а электрическая дрель — надёжной.
Правила, нормы, расчёт нагрузки
Особенное значение при обустройстве системы имеет расчёт нагрузки и правильное её распределение. На каждом этаже каркасного дома должна располагаться минимум одна распределительная коробка. Чем меньше нагрузка на каждый такой элемент, тем безопаснее будет система. А также учитывается высота расположения розеток и выключателей и их количество для каждого помещения.

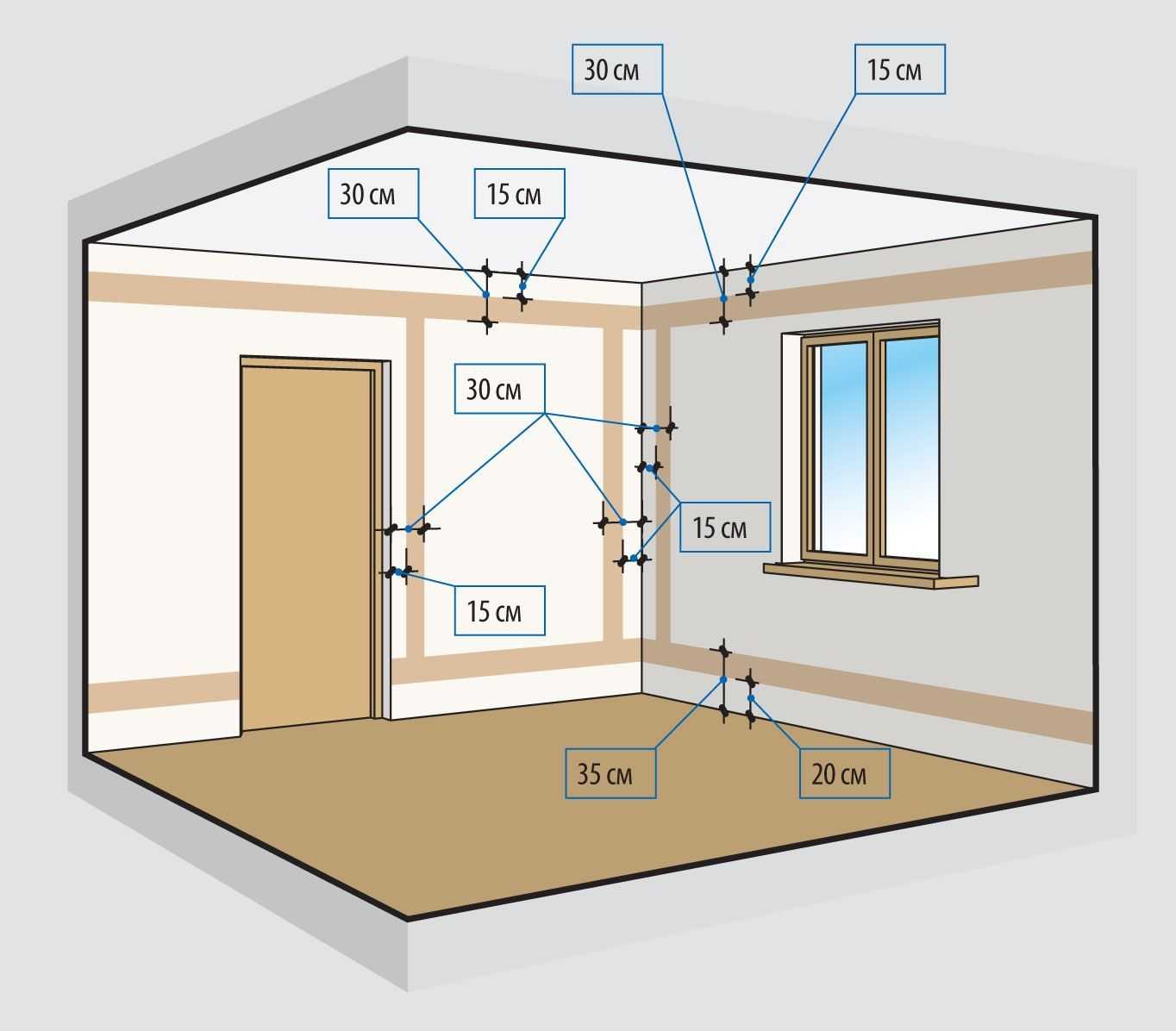

Стандартные параметры нужно учитывать при монтаже
При произвольном размещении выключателей и розеток лучше всего учитывать основные нормы, так как правила необходимы для безопасности электросистемы
В ванной комнате, на кухне и санузле особенно важно использовать розетки с защитой от влаги. При подключении бытовых приборов применяются стабилизаторы, предотвращающие поломку техники при коротком замыкании. Нормативы следует учитывать для безопасности электросистемы
Нормативы следует учитывать для безопасности электросистемы
Нормативы следует учитывать для безопасности электросистемы
Проведение кабеля в дом и от щитка
Кабель проходит от опорного столба воздушным или подземным путём в дом. После подведения кабеля устанавливается вводное распределительное устройство — ВРУ. Прибор принимает и распределяет электроэнергию по каркасному дому. В щиток входят следующие устройства:
- счётчик электроэнергии;
- вводный двухполюсный автомат защиты;
- защитный автомат отключения по группам;
- прибор УЗО.
Установка щитка и всех его элементов проводится профессиональными мастерами. Питающий кабель входит в каркасный дом через гофру, защищённую металлической трубкой. Далее проводится разводка провода ко всем розеткам, выключателям согласно проекту.
Распределение нагрузки
Выбирая количество фаз, лучше остановиться на трехфазном варианте. В отличие от двухфазного он позволяет подключать мощные электроприборы (например, электрический бойлер) и более безопасен
Однако при расчете трехфазной внутренней проводки крайне важно грамотно распределить в сети нагрузки по отдельным фазам. В противном случае есть риск получить перегрузку одной линии и мерцание лампочек с недостатком питания в остальных
Основные группы потребления
Немаловажно равномерное распределение нагрузок также по группам потребителей. Так провода для каждой из них можно будет взять одинаковыми по сечению и исключить вероятность покупки лишних метров кабеля
Более толстые жилы и мощные УЗО могут понадобиться на линию, например, под электроплиту или бесперебойник для газового котла и само это отопительное оборудование. Но большую часть бытовых и осветительных приборов можно и нужно распределить по мощности равномерно на разные силовые линии электрической проводки. Иначе надежность системы снабжения коттеджа электричеством будет под большим вопросом.
Как правильно распределить нагрузку электрической схемы в доме
Планирование и проектирование
Далее начинается творческий период, планирование дизайна помещения тесно связанного с планом электрификации дома. Иначе – где, в каком месте будут нужны розетки, выключатели, стоять техника. Это – внутренняя проводка в каркасном доме, ее схему нужно тщательно продумать, чтобы в последствие не потребовалось менять расположение электроприборов.
Зонирование нужно, чтобы поставить капитально крупногабаритную мебель, сделать встроенные шкафы и не «напихать» туда розеток. Также прикидывают, какие выключатели-розетки будут использоваться постоянно одним электроприбором (к примеру: подключена микроволновка), а какие – периодически, для подзарядки телефона или включения света в подвале.
Электропроводка в каркасном доме правила
Разберем общие правила в электропроводке, которые касаются любого дома какой бы вы не строил: каркасно-щитовой, деревянный, кирпичный или какой еще.
#1 — Выбор кабельной продукции
Кабель ВВГнг-LS
Как и в любом жилом помещении должны использоваться кабели, которые не распространяют горение. К таким относятся ВВГнг (A, LS). Есть еще обозначения FRLS и др., однако первые два самые доступные и распространенные их берем за основу. Можно использовать кабели серии NYM. Кабель с таким обозначением очень хорошо зарекомендовали себя именно в деревянных домах. Если не стоит цель экономии денежных средств, то такой кабель будет удобнее применять.
NYM-кабель
Некоторые производители такие как Конкорд, Севкабель делают NYM кабель с негорючим наполнением, что качественно отличает его от плоского.
#2 — Выбор сечения провода для электропроводки
При строительстве каркасно-щитового дома и прокладки электропроводки необходимо знать с каким сечением провод использовать.
Почему выбор сечения проводника такой, а не иначе подробно расписан здесь.
Просто перечислю выбор сечения кабеля:
- Для света используем 3*1,5 мм2;
- Розетки 3*2,5 мм2;
- Варочная поверхность в однофазной сети 3*6 мм2;
- Варочная поверхность в трехфазной сети 5*2,5 мм2;
- Подключение распределительного щита 3*6 мм2 или 5*6 мм2.
#3 — Выбор автоматов защиты для распределительного щита
Какой бы хороший провод не был, если его не защитить от перегрузки, он может выйти из строя со всеми вытекающими. А если перегрузки будут незначительные, но часто, срок службы сократится в несколько раз.
А самым слабым звеном в электроцепи всегда будут розетки выключатели и соединения в распределительных коробках. Отдельная статья про выбор автоматов защиты.
Также просто перечислю номиналы автоматов защиты:
- Для света используем 10 А (хотя при нынешней системе освещение можно и меньше, так светодиоды потребляют в разы меньше);
- Розетки 16 А;
- Для варочной поверхности в однофазной сети 32 А;
- Варочная поверхность в трехфазной сети 3P 16 А;
- Для подключения распределительного щита 3P 25 А для трехфазного ввода мощность 15 кВт и 1P — 50 А для однофазного ввода мощностью 10 кВт.
#4 — Устройство заземления для дома
Обязательным условием для электрики в любом частном доме является правильно сделанный контур заземления.
А если у вас планируется подключать газовый котел, то еще необходимо и заключение электролаборатории по сопротивлению заземления.
В современных условиях можно приобрести готовый комплект заземления, взять в аренду мощный перфоратор и забить его рядом с домом. После необходимо отдельным проводом подключить к шине заземления распределительного щита.
Заводской комплект заземления
Этот вариант минимально затратный если вы не обладаете навыками электросварки и нет необходимости копать землю. Неоднократно проверенное электролабораторией заземление всегда укладывается в нормы.
Можно действовать и по старинке. Копаем равносторонний треугольник 2,5*2,5*2,5 глубиной 50 см; забиваем три металлических уголка 50*50 толщиной не менее 3,5 мм и длинной 2500 мм, затем металлической полосой 40 мм и толщиной 4 мм обвариваем по контуру. На край полосы навариваем болт М8 (М10) и соединяем проводом (10 мм2) с шиной в распределительном щите. Прокрашиваем сварные швы и закапываем.
Это все то, что касается основных правил для электропроводки в доме.
Заключение: проверка и подключение
После того, как вкручен последний винтик, владелец дома вызывает специалистов электротехнической лаборатории. Они проверяют правильность монтажа, испытывают и выдают на руки протокол и акт проверки.
Если есть навыки электромонтажных работ, правильно составлен план, схемы разводки по каркасному дому, то до 95% работ можно выполнить самостоятельно. Специалисты советуют, даже самые незначительные (на первый взгляд) мелочи, последовательность действий, записывать на бумажку (или видео с комментариями). Так впоследствии можно восстановить в памяти ход работ, найти ошибку или проконсультироваться с электриками.
