Что выбрать: узо или дифавтомат

Как отличить УЗО, дифавтомат и автоматический выключатель по назначению: самый главный принцип

Все три защитных модуля имеют примерно одинаковый внешний вид, габариты, способ крепления на Din-рейку. Это результат унификации оборудования. Их объединяет тот общий принцип, что они контролируют параметры тока, призваны спасти человека и его имущество от его воздействия.

Однако они выполняют различные задачи. Объясняю их кратко тремя абзацами.

Электрический ток в домашней сети движется по замкнутой схеме в том направлении, которое ему задал человек, подключая бытовой прибор к цепям напряжения. При этом совершается полезная работа.

Величина тока зависит от приложенного к напряжению сопротивления и должна поддерживаться на уровне номинальной величины, не выходить за пределы отведенного ему участка электрической схемы. В таком случае любой прибор работает нормально.

Но в нашей жизни много непредвиденных случайностей, когда человек ошибается или повреждается изоляция, понижается ее сопротивление. В таком случае ток идет еще в другом направлении или возрастает до опасной величины, что требует принятия экстренных мер.

Эту задачу выполняют защитные модули по своим алгоритмам.

Как работает устройство защитного отключения: краткое пояснение

УЗО призвано контролировать направление движения тока по предназначенной для него схеме. Оно отключает напряжение с зачищаемого участка при образовании утечки через поврежденную изоляцию.

Устройство защитного отключения монтируется и подключается в квартирном щитке.

Простыми словами: если человек случайно дотронулся до фазного потенциала и через его тело пошел электрический ток, то УЗО обязано максимально быстро предотвратить возникшую аварийную ситуацию, спасти пострадавшего.

Для этой цели в его состав включен орган сравнения фаз — дифференциальный трансформатор. Он постоянно контролирует вектора токов, текущих по входному фазному проводу и исходящему нулевому.

Если изоляция схемы нормальная, то утечки на сторону не будет, а оба вектора окажутся уравновешенными. УЗО позволяет схеме нормально работать дальше.

Как только дифференциальный трансформатор выявляет дисбаланс векторов, так сразу происходит отключение напряжения.

За счет этого принципа УЗО официально называют «Дифференциальный выключатель». Запомните хорошо этот термин. Никаких других функций кроме борьбы с утечками этот модуль не выполняет, а от повышения тока больше номинальной величины способен сгореть, сам нуждается в такой защите.

Автоматический выключатель: защитные функции модуля

Автомат тоже монтируется на входе схемы в щитке. Он контролирует величину, а не направление протекающего через него тока. Когда она начинает превышать номинальное значение, то цепь разрывается силовым контактом.

Значение аварийного тока может быть как небольшим, так и очень опасным. При значениях до 1,13 номинальной нагрузки автомат не работает. Такие режимы создаются кратковременно и обычно сами устраняются.

Зона отключаемых перегрузок начинается с этой границы и состоит из двух участков:

1. теплового расцепителя;
2. электромагнитной отсечки.

Скорость ликвидации аварийной ситуации, как показывает времятоковая характеристика, зависит от величины перегрузки. Чем она выше, тем быстрее происходит отключение.

Тепловой расцепитель работает от температурной деформации биметаллической пластины за счет ее изгиба.

Токовую отсечку обеспечивает электромагнит отключения.

Обе защиты автомата выбивают чеку, фиксирующую пружину силового контакта, который разрывает цепь протекания аварийного тока.

Сам автоматический выключатель тоже надо правильно выбирать, настраивать, подключать, ибо он тоже может сгореть.

Автомат в обязательном порядке является необходимым атрибутом защиты для УЗО. Он всегда дополняет в схеме дифференциальный выключатель. Их ставят последовательно один за другим.

Какие защиты выполняет дифавтомат в домашней проводке

Этот модуль по назначению заменяет УЗО с автоматическим выключателем, объединяет их совместные функции.

Его внутренняя схема в своей конструкции имеет:

1. дифференциальный орган;
2. тепловой расцепитель;
3. катушку электромагнита отсечки.

Совместное наличие в одном корпусе этих трех элементов позволяет использовать один защитный модуль вместо двух отдельных. Производители так их комплектуют, что они занимают мало место, размещаясь в одном блоке.

Таким образом, по назначению дифавтомат отличается от УЗО тем, что одновременно совмещает его функции и автоматического выключателя. Он работает автономно, а УЗО применяется только совместно с автоматом.

За счет встроенного и подобранного по номиналам автоматического выключателя в корпусе выбор, монтаж и подключение дифавтомата происходят проще, а в квартирном щитке экономится место.

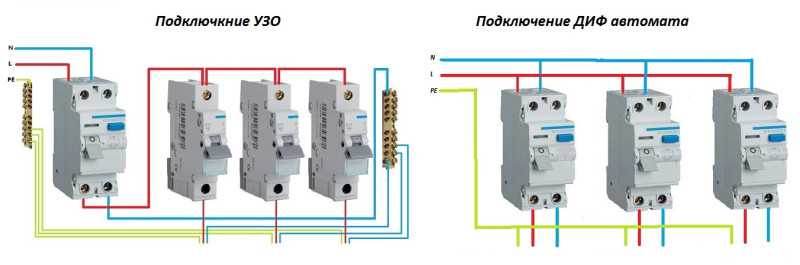

Сложности и разница подключения защитных устройств

В паспорте каждого прибора имеется схема подключения. Кроме того, схема повторяется на корпусе самих устройств, а контактные клеммы подписываются буквой N для нулевого зажима, буквой L – для фазного. Поэтому правильно подключить УЗО и дифавтомат не так уж и трудно. Монтаж обоих аппаратов выполняется совершенно одинаково и проводится с учетом следующих правил:

• провода, приходящие из питающей сети, подключаются на верхние клеммы;
• провода, уходящие на нагрузку, присоединяются к нижним клеммам;
• дифференциальный ток срабатывания устройства должен выбираться с учетом ступеней селективности. Например, аппарат, защищающий весь дом, должен иметь номинальный дифференциальный ток больший, чем у аппаратов, защищающих отдельные линии;
• для дифавтоматов к тому же должна соблюдаться селективность номинального рабочего тока;
• полярность подключения проводов должна соответствовать схеме и разметке на корпусе: фазу подключаем к клемме L (или, для некоторых моделей, к немаркированной клемме), ноль подключаем к зажиму N;
• на защищаемом участке сети ни в коем случае не должно быть соединений нулевого провода и провода защитного заземления – это вызовет срабатывание прибора;
• по той же причине нельзя нигде объединять нулевые провода от линии, защищенной УЗО или дифавтоматом, с нулевыми проводами любой другой линии, не питающейся от этого защитного аппарата;
• обязательно следует выполнить проверку работы устройства нажатием кнопки «Тест». Впоследствии такую проверку необходимо делать раз в месяц.

Строгое соблюдение паспортной схемы подключения устройств необходимо для того, чтобы избежать его поломки в случае, если монтируемый прибор является электронным. Для электромеханических устройств полярность и направление протекания электроэнергии не столь существенны, и здесь нужно помнить только об элементарном правиле: фаза – к фазе, нуль – к нулю. То есть, присоединив к одному из контактов приходящий нулевой провод, отходящий нуль следует подключить к зажиму, расположенному ровно над или под этим контактом. То же самое и для фазных проводников.

Плюсы и минусы дифавтомата

К положительным качествам дифференцированного автомата относят:

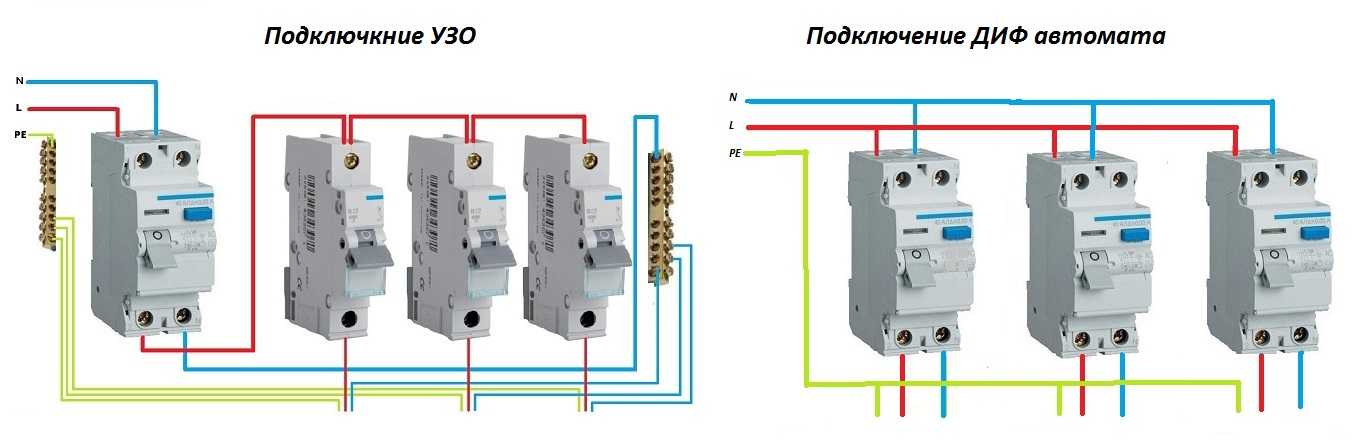

Подключение дифавтомата предусматривает присоединение на вводе нулевого и фазного проводников. Вследствие этого монтаж данного приспособления содержит меньшее количество соединений, что делает такой монтаж более проще и надежнее по сравнению с УЗО.

Дифференциальный автомат

Минусами данного механизма являются:

При отключении дифференциального автомата точную причину распознать непросто. Для этого потребуется какое-то количество времени. По этой причине предпочтение отдают УЗО. Ремонтируя дифавтомат необходимо полностью заменить защитное устройство, что является более трудоемким и затратным процессом.

Дифавтомат включает в себя два защитных механизма – УЗО и автома. УЗО, в свою очередь, подразделяется на две группы, которые отличаются между собой принципом действия. Поэтому выбирая дифавтомат следует это учитывать,что в нем могут заключаться также разные виды УЗО (как электронный, так и электромеханический).

Чем отличается УЗО от дифавтомата

Для собственников жилья порою не играет роли, что именно у них установлено: УЗО или дифавтомат. Однако, как мы выше разобрали их свойства и назначение, разница между УЗО и дифавтоматом существенна и от того, что выбрать, зависит уровень безопасности жизни и жилья.

Функциональное отличие УЗО от дифференциального автомата

1. Основная функция устройства защитного отключения — выявление в сети дифференциального тока — тока утечки. При возникновении такой ситуации прежде всего может пострадать человек, прикоснувшись к металлическому корпусу или деталям поврежденного оборудования. Также при появлении дифференциального тока изоляция электропроводки может нагреваться, а это одна из наиболее частых причин, из-за которых происходят бытовые пожары и возгорания. Наличие УЗО способно в этих условиях предупредить беду.
2. Дифференциальный автомат одновременно выполняет функции и автомата-выключателя и ранее рассмотренного УЗО. То есть функционал дифавтомата значительно шире: защита электросети от коротких замыканий, перегрузки и последствий возникновения дифференциального тока.

Таким образом, спектр действий дифференциального автомата значительно шире узконаправленного действия УЗО.

При выборе, что и куда именно установить, следует помнить, что УЗО в отличие от дифавтомата, не рассчитано на выявление перегрузок и короткого замыкания. Некоторые ошибочно полагают, что установив УЗО, они защищены от всего – это совершенно не так.

Как работает дифференциальный автомат

В основе принципа работы дифавтомата лежит использование специального трансформатора, функционирование которого строится на изменениях дифференциального тока в проводниках электричества.

При появлении токов утечки баланс нарушается, так как часть тока не возвращается. Фазный и нулевой провода начинают наводить разные магнитные потоки и в сердечнике трансформатора тока возникает дифференциальный магнитный поток. В результате этого в обмотках управления возникает ток и срабатывает расцепитель.

При перегреве в модуле автоматического выключателя срабатывает биметаллическая пластина и размыкает автомат.

Функциональное назначение

УЗО защищает участок сети от перенапряжения, дифавтомат способен обезопасить всю электросеть

УЗО работает, если в подключенной к нему сети регистрируется разница между токами в нулевом и фазном проводах, так как это свидетельствует о возникновении утечки. Такая ситуация чревата серьезными последствиями, наиболее опасное среди которых – получение человеком удара током, если он дотронется до поврежденного оборудования.

Однако если сразу включить все электрические приборы, которые есть в помещении, и сформировать серьезную перегрузку, УЗО не будет работать. Проводка при отсутствии каких-либо других вариантов обеспечения безопасности сгорит вместе с этим устройством.

С помощью УЗО не получится обеспечить безопасность электросети от возможного возникновения в ней короткого замыкания или чрезмерной нагрузки. Устанавливая в своей сети такое оборудование, нельзя добиться защиты от любых аварийных ситуаций.

Дифференциальный автомат представляет собой специальный прибор, который объединяет в себе функции УЗО и автоматического выключателя. Установка в доме дифавтомата обеспечивает гарантированную безопасность электросети.

Есть несколько других обстоятельств, которым важно уделить внимание, выбирая то или иное устройство. В первую очередь это касается наличия свободного пространства на DIN-рейке электрощитка. УЗО незвисимо от того, о какой конкретно модели идет речь, должен иметь собственную защиту от короткого замыкания или перегрузки. Дополнительно к нему придется оборудовать специальный автоматический выключатель, а комбинация УЗО-автомат требует большого количества свободного пространства

Если свободное место для установки всего этого оборудования на щитке отсутствует, вопрос выбора отпадает сам по себе

Дополнительно к нему придется оборудовать специальный автоматический выключатель, а комбинация УЗО-автомат требует большого количества свободного пространства. Если свободное место для установки всего этого оборудования на щитке отсутствует, вопрос выбора отпадает сам по себе.

Если основной задачей является обеспечение защиты от каких-либо неприятностей крупной бытовой техники наподобие стиральной машины или бойлера, вполне достаточно будет оборудовать электросеть простым дифференциальным автоматом. Главное в этой ситуации выбрать правильную модель, технические характеристики которой будут соответствовать имеющейся нагрузке.

Если требуется обеспечение защиты от повреждения целой линии электропроводки, в которую будет входить каждая розетка, светильник и все остальное оборудование, подключенное к электросети, можно будет поставить УЗО и автоматический выключатель. Зачастую именно такая комбинация используется в качестве наиболее рационального решения. Если нагрузка на электросеть с течением времени будет увеличиваться, дифференциальный автомат будет постоянно выключать питание внутри помещения под воздействием перегрузки, и его нужно будет заменить, чтобы рассчитывать на больший номинальный ток. При использовании УЗО достаточно просто поменять автоматический выключатель.

Следует учитывать и финансовый вопрос. Если защита отдельного участка проводки, которая будет обеспечиваться с помощью УЗО и автоматического выключателя, по тем или иным причинам выходит из строя, нужно будет поменять только одно устройство. Если ломается дифференциальный автомат, он полностью подлежит замене, а это выйдет на порядок дороже.

Дифференциальный автоматический выключатель

Дифавтомат отличается тем, что это устройство работает одновременно и как автоматический выключатель, и как устройство защитного отключения напряжения.

В таких ситуациях дифференциальный автомат также, как и УЗО, моментально сработав, отключает напряжение в сети.

Кроме этого, дифавтомат выполняет функции по защите электропроводки от коротких замыканий и перегрузок. Обусловлено это тем, что конструкция дифавтомата схожа с обычным автоматическим выключателем — он содержит два расцепителя:

• Тепловой расцепитель, отключает линию питания в случае возникновения перегрузки сети.
• Электромагнитный расцепитель, срабатывающий при возникновении короткого замыкания.

Как это всё работает?

1. Также как и УЗО, дифавтомат обнаруживает дифференциальный ток. Срабатывает аналогично случаям, рассмотренным выше (примеры со стиральной машиной и сверлением стены).
2. Срабатывание электромагнитного расцепителя. Допустим, ребенок затолкал в розетку что-то токопроводящее, например, шпильку для волос, или из-за неисправности изоляции произошло соприкосновение фазного и нулевого проводов в домашней сети или в электроприборах. В обоих случаях в результате короткого замыкания сработает электромагнитный расцепитель.
3. Срабатывание теплового расцепителя. Допустим, установлен дифавтомат номиналом 16А . Включили несколько электроприборов, с суммарной мощностью, значительно превышающую разрешенную автоматом, например 2х-киловаттный обогреватель, чайник и утюг. Вследствие нагревания проводов сработает тепловая защита, электроэнергия тут же будет отключена.

Ответы на 5 часто задаваемых вопросов.

1. В нашем доме нет отдельной линии защитного заземления. Будет ли польза от установки защитного отключения?

При такой проводке дифзащита сможет защитить от поражения током при прикосновении одновременно к неисправной нагрузке и канализационным или иным металлическим трубам. При повреждении изоляции внутри устройства  (замыкания на корпус) срабатывание не произойдет.

2. Какое время срабатывания должно обеспечиваться дифференциальной защитой?

Все устройства отключения должны выключить потребитель при возникновении утечки не более чем за 0,3 секунд. Лучше выбирать устройства отключения с высоким быстродействием.

3. Если быстрые защитные устройства лучшие, зачем выпускаются УЗО с задержкой срабатывания?

Такие приборы устанавливаются на мощные потребители электроэнергии. В моменты их пуска или остановки может возникать неконтролируемая утечка электричества.

4. Применение защитного отключения в основном носит рекомендательный характер. В каких случаях без него не обойтись?

В ПУЭ обговаривается несколько случаев обязательного применения дифзащиты. Наиболее характерный – защита передвижных жилых вагончиков, электропотребители  наружной установки.

5. А в каких случаях УЗО не рекомендуется?

В случаях когда отключение может привести к более опасному результату (установка на линию питания сигнализации, медицинские приборы)

Дифавтомат или УЗО: отличия

Дифавтомат или УЗО? Эти приборы отличаются своим внешним видом. Во-первых, рычаг переключателя у дифавтомата стоит с правой стороны, а у УЗО — с левой. Кнопка тестирования также расположена в разных сторонах, только наоборот. Во-вторых, защитные устройства имеют различную маркировку. На корпусе УЗО номинальный ток помечается цифрами, а на дифавтомате – латинскими буквами. В-третьих, схема, которая наносится на поверхность прибора также разная.

На защитных устройствах российских производителей наносится также аббревиатура прибора. Так, на дифавтомате наносятся буквы АВДТ – автоматический выключатель дифференциального тока, а УЗО – ВД, что означает выключатель дифференциальный.

Отличия состоят также в функциях, которые способны выполнять заявленные механизмы. УЗО может защитить потребителя и электропроводку в аварийной ситуации, вызванной утечкой тока. Дифавтомат же способен выполнить свои защитные функции при любых неисправностях электросети, будь то перенапряжение или короткое замыкание.

УЗО и дифференциальный АВ: какой из этих приборов выбрать?

Итак, чем отличается УЗО от дифавтомата, мы разобрались. Теперь перейдем к вопросу, который часто задают на форумах: «А что лучше – УЗО или же диф?» Действительно, учитывая то, что АВДТ представляет собой два устройства в комплексе, обеспечивает надежную защиту сети от утечек, перегрузок и сверхтоков КЗ, при этом не нуждаясь в дополнительных устройствах, можно прийти к выводу, что в любом случае нужно ставить дифавтомат. Но это не совсем так. Разберемся с этим подробнее.

Что касается цены, то АВДТ стоит дороже, чем устройство защитного отключения. Однако суммарная стоимость УЗО и АВ выше, чем у дифференциального автоматического выключателя. В этом плане покупка последнего выгоднее.

По надежности срабатывания эти приборы одинаковы. Отличаться могут лишь устройства разных производителей. Аппараты российского производства нельзя назвать плохими, но все же они уступают большинству зарубежных аналогов по времени срабатывания, да и качество материала, из которого изготовлена корпусная часть отечественных изделий, похуже. Естественно, что цена импортных приборов выше, чем у тех, которые произведены в России.

Теперь поговорим о недостатках, свойственных АВДТ как комбинированному прибору. Если УЗО и защитный автомат установлены по отдельности, то в случае неполадок в цепи срабатывает одно из них: при утечке – ВД, а при перегрузке или же возникновении короткого замыкания – АВ. Это значительно облегчает поиск и устранение неисправности. Если же сработал дифавтомат, то придется потратить немало времени, чтобы выяснить причину его отключения. Правда, с учетом этой особенности некоторые современные модели АВДТ комплектуются индикаторами срабатывания, позволяющими установить, из-за чего произошло отключение устройства.

Еще одна возможная неприятность – поломка. Ломаться может любая техника, защитные аппараты – не исключение. Если выйдет из строя одно из устройств в цепочке УЗО-АВ, его замена обойдется дешевле, чем установка нового дифавтомата. При этом прийти в негодность может одна из частей АВДТ, а менять придется весь прибор. Поэтому, выбирая между этими устройствами, нужно учитывать стабильность сети и риск возможных неполадок.

Что касается удобства монтажа, то АВДТ в этом плане предпочтительнее – установить его в распределительном щите проще и быстрее, чем два аппарата.

Возможные ошибки при подключении УЗО и дифавтоматов на видео:

Как выбрать диф защиту? 3 фактора.

1й фактор: электронное или электромеханическое

В электромеханическом типе дифференциальной защиты энергия, получаемая от трансформатора непосредственно питает реле, отключающее защищаемое устройство. Также выпускаются электронные приборы, где напряжение с трансформатора попадает на схему усиления запускающую отключение. Такой тип защиты нуждается в отдельном источнике энергии (получается после преобразования напряжения с нагрузки).

Для правильной работы электронной диф защиты необходимо обязательная подача фазы и нуля. При отключении нуля, но оставшейся фазе (такое событие не так уж редко) и сохраняющейся возможности получить электроудар, электронное реле работать не будет! Использовать такие устройства, зависимые от подачи напряжения питания недопустимо! В ряде европейских стран применяют электронные реле с фиксацией отключения при пропадании питающей сети. Зачем вообще продают  защиту с электронной схемой, если она не обеспечивает электробезопасность? Ответ один – такие приборы дешевле

Рис. 5. Электромеханическое УЗО (слева) и электронный диф автомат (справа).

2-й фактор: выбор по 5 основным параметрам

Рабочее напряжение стандартны для электросети – 220 и 380 (или значений близких к этим)

Ток срабатывания или дифференциальный ток — главный функциональный параметр. Для бытовой проводки выбирают минимальное опасное значение для человека — 30мА. В особо опасных помещениях (с большой влажности, проводящими поверхностями) – еще меньше. Остальной ряд (50 мА и выше) применяются для защиты от пожара, и такие УЗО устанавливаются на группы потребителей (например,  внутри вводных щитов).

Номинальный ток — стандартного ряда значений. Следует выбирать номинал больший, чем у совместно установленного автомата.

Параметры предельных  токов коммутации и включения/отключения по току утечки – максимально возможные значения, не приводящие к выходу устройства защиты из строя.

Одним из основных параметров также является ток короткого замыкания. Чем больше его значение – тем лучше.

Важно помнить:

На самом деле дифференциальный ток срабатывания в два раза ниже номинального —  это указывается в паспорте

Отличие между значениями срабатывания и отключения/включения по превышения утечки нет – они равны.

Время отключения всегда ниже  0,3 секунд

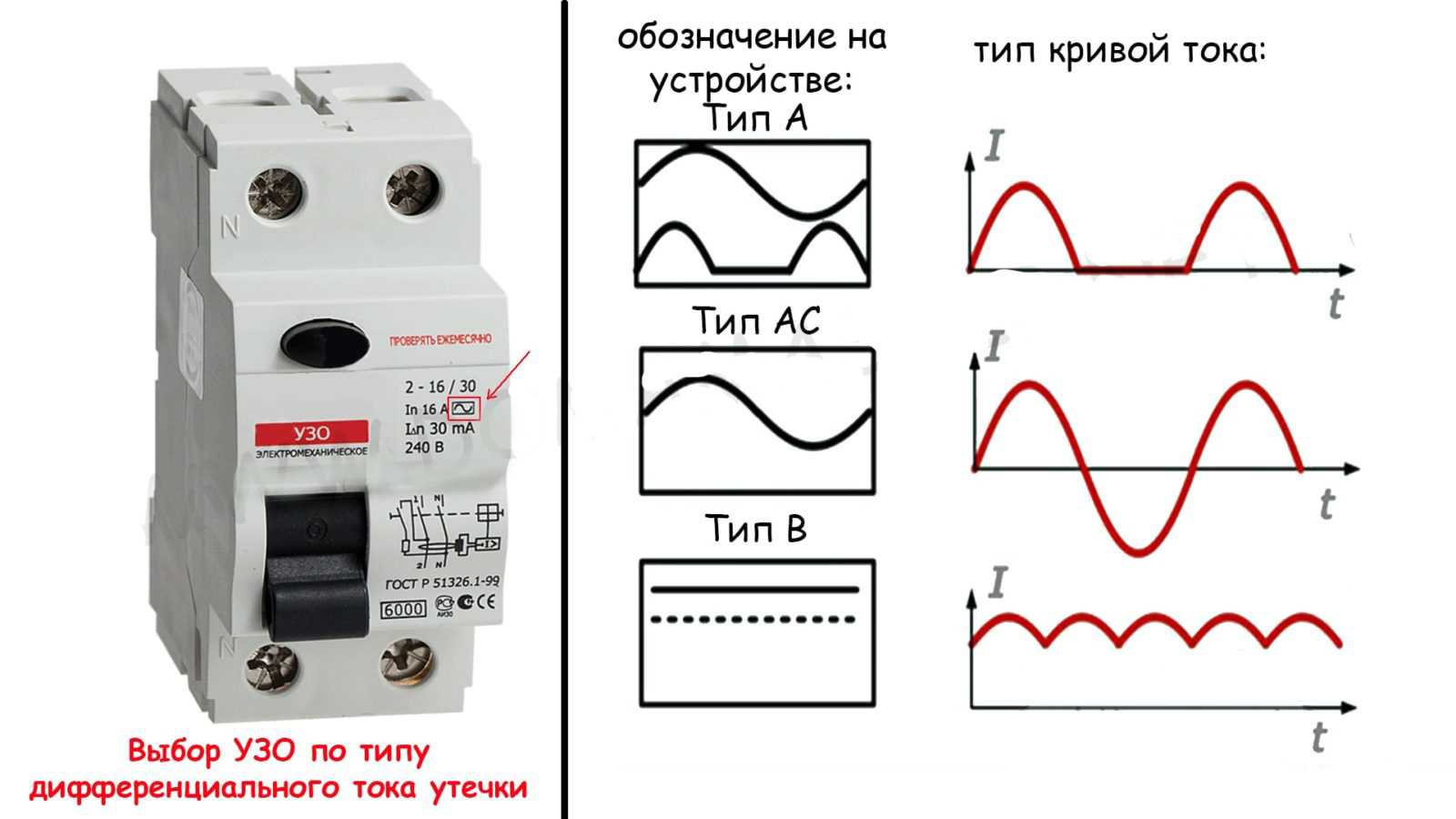

3-й фактор: выбор по типу утечки

Утечка переменного тока — не единственный вид утечки. Современные электронные приборы работают на постоянном напряжении. В зависимости от характера утечки различают пять типов защитных устройств, которые маркируются буквами АС (только утечка по переменному напряжению), A (утечка носит переменный или постоянный пульсирующий характер), B (как и тип А плюс переменное выпрямленное напряжение), S и G (типы с задержкой срабатывания). Наиболее широко распространены УЗО только переменного тока (АС), а также переменного или постоянного (А и B, причем последний дороже).

Пример №2. Маркировка диф защиты. УЗО abb f202.

Рис. 8. УЗО ABB F202

Аббревиатура F202 – последняя 2-ка означает что реле двухполюсное, АС – тип тока утечки (также помещен значок переменного тока)

10А –рабочий ток IДn – дифференциальный ток (10 мА).

Un – номинальное напряжение – 230В переменного тока

Im и IДm – максимальный ток коммутации равен максимальному при отключении  по срабатыванию защиты и составляет 1000А

100А, значок предохранителя, 10 000 – ожидаемый (если бы перед УЗО стоял предохранитель на 100А) значение тока короткого замыкания, не выводящий из строя – 10000 А.

Отличие – в температуре эксплуатации. Более широким температурным диапазоном обладает F202. По внешнему отличается по ручке выключателя синего цвета (часто еще по символу снежинки над ним). FH202 (буква h – home) устанавливают внутри помещений, где температура не ниже нуля. Его различают по черной ручке выключателя.

Дифференциальный автомат или узо: отличия

Дифавтомат позволяет достичь одновременно несколько ступеней защиты:
1. защита от короткого замыкания;
2. защита от перегрузок;
3. защита от удара электрическим током.

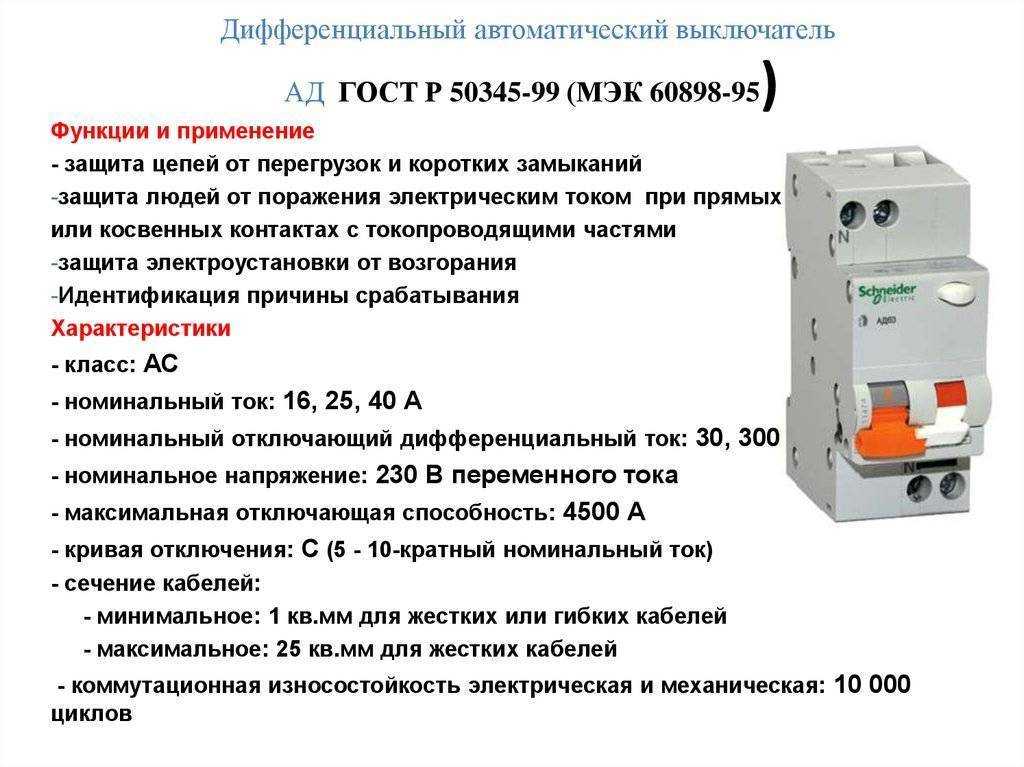

Автоматический выключатель дифференциального тока или дифавтомат — это прибор, объединяющий в одном корпусе свойства автоматического выключателя и УЗО. Проще говоря, он позволяет защищать электрическую цепь от напряжения перегрузки и токов короткого замыкания (свойства автоматического выключателя) и от токов утечки (свойства УЗО), позволяя защитить человека от возможного удара электрическим током и предупредить возможность возгорания в результате повреждения изоляции электрической проводки электроустановки.

В корпусе дифференциального автомата сосредоточено вместе УЗО и автоматический выключатель. Работа дифавтомата полностью аналогична работе УЗО + автоматический выключатель. Установкадифавтомата экономит место в электрическом щитке и упрощает работу по установке приборов.

Зачем нужны средства защитного отключения

Известно, что любой материал по истечении времени изнашивается и приходит в негодность. Изолирующие свойства как домашней проводки, так и внутренних проводов электроприборов, со временем теряются. Возникающие в результате утечка электроэнергии, оголение проводов, окисление могут привести в итоге к самым непредсказуемым последствиям.

Также не исключено возникновение коротких замыканий из-за неисправности домашней электропроводки или электроприборов либо из-за халатности.

При отсутствии защитных устройств, все эти факторы могут привести к непоправимой беде или ущербу.

Чтобы обезопасить себя от неприятностей, следует установить электрозащитные устройства: дифавтомат (дифференциальный автомат) или УЗО (устройство защитного отключения).

Прежде чем выбрать, какое защитное устройство установить, следует понять, что они собой представляют, как работают, чем отличается УЗО от дифференциального автомата, что выбрать предпочтительнее, ведь разница между УЗО и дифавтоматом значительна.

АВДТ: функции и особенности использования

АВДТ – это тоже модульные аппараты защитного типа, в которых имеется встроенное устройство защитного отключения, или УЗО, и автоматический выключатель. Это определенная серия дифференцированного автомата, реагирующего на определенные значения тока и отличающееся от АД набором функций. Как и АД он объединяет в себе автоматический выключатель и УЗО, предназначенные для автоматического отключения сетей с различными параметрами.

Специалисты различают разные виды АДВТ по типу используемого в конструкции модуля УЗО. Устройство может быть электромеханическим или электронным.

Автоматы с электромеханическим УЗО не зависят от значений напряжения. Для них источником энергии является дифференциальный ток, на который они реагируют.

Электромеханические устройства более надежные и стоят дороже электронных. Электронные зависят от напряжения в сети, что является недостатком в таких приборах. При обрыве на нулевом проводнике такой дифференциальный автомат выходит из строя и не выполняет своих защитных функций.

В таком аппарате может использоваться УЗО разных типов:

• АС.
• А.
• В.
• S.
• G.

Выбор диф аппарата с защитными функциями должен определяться в зависимости от типа токов, идущих в сети и силы используемого напряжения.

На что обратить внимание при выборе УЗО и дифавтомата?

Приобретение защитного устройства всегда должно начинаться с определения необходимых характеристик:

• Общая нагрузка, которую предстоит подключить к прибору. От этого зависит номинальный ток аппарата, значение которого подбирается с запасом.
• Характер нагрузки – синусоидальный или пульсирующий. Чтобы не задумываться над этим вопросом, стоит просто выбрать универсальный тип – тип А.
• Цель использования устройства. Если главное его назначение видится в защите человека, то устанавливается прибор с номинальным дифференциальным током не более 30 mA. В случае когда устройство приобретается для защиты оборудования сразу нескольких линий, каждая из которых имеет на вводе свой защитный аппарат, дифференциальный ток выбирается больших значений, в зависимости от количества ступеней защиты.
• Для дифавтоматов кроме всего прочего следует определить нужный тип временно-токовой характеристики расцепителей. В быту преимущественно используются автоматы типа B, устанавливаемые на линии освещения, и типа С, которые позволяют запускаться не слишком мощной бытовой технике и поэтому отлично подходят для домашней розеточной сети.

Лучшие УЗО

Решая вопрос, что выбрать для защиты электросети – автомат с УЗО или дифавтомат, следует обращать внимание на производителей этой продукции. В настоящее время наиболее качественные изделия выпускаются в Европе и США

Среди них широкой популярностью пользуются компании АВВ (Швейцария и Швеция), Legrand и Schneider Electric (Франция), General Electric (США) и многие другие. УЗО от этих производителей имеют сравнительно высокую цену. Качество продукции отечественных производителей значительно ниже, однако и цена ее тоже низкая, что во многих случаях имеет решающее значение. Наши УЗО достаточно надежны в эксплуатации, о чем свидетельствуют многочисленные положительные отзывы.

Отличия дифавтомата от УЗО: выбираем устройство защиты по задачам и бюджету

Однофазные автоматические выключатели: Как выбрать автомат, характеристики, таблица мощности

Электрощит для квартиры: Как самому собрать электрический щит

Что такое селективность в электрике: защита электрической сети, карта селективности

Какие розетки лучше ставить в квартире: самые популярные электрические приборы с защитой от детей и без нее, какие лучше брать и чем они отличаются

Срабатывает УЗО при подключении нуля без нагрузки

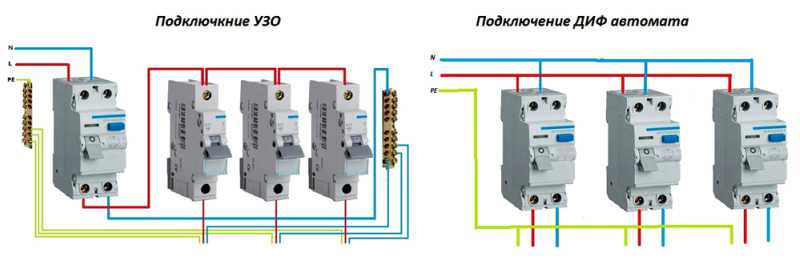

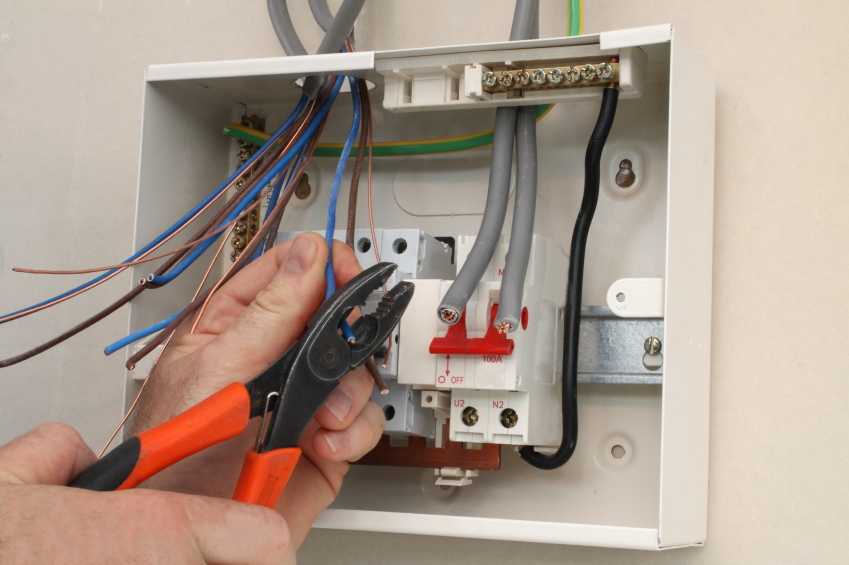

Как правильно подключить УЗО и автомат

В УЗО не предусмотрена защита от короткого замыкания, как и от перегрузки, поэтому чтобы устройство защиты не вышло из строя, перед УЗО нужно ставить автомат с номинальным током ниже номинального тока УЗО на один — два порядка. Правильная схема подключения Узо в квартирном щите. После вводного автомата ВА — 47/50А стоит УЗО ЭКФ 2/63А/30мА

Пример — как подобрать УЗО и автомат – если стоит автомат на 50 А, тогда нужно ставить УЗО на 63 А. Таким образом, мы решили вопрос, что устанавливать, автомат перед УЗО или после. Ответ ясен, автомат ставится перед УЗО, чтобы обезопасить его, вовремя обесточить и сохранить устройство.

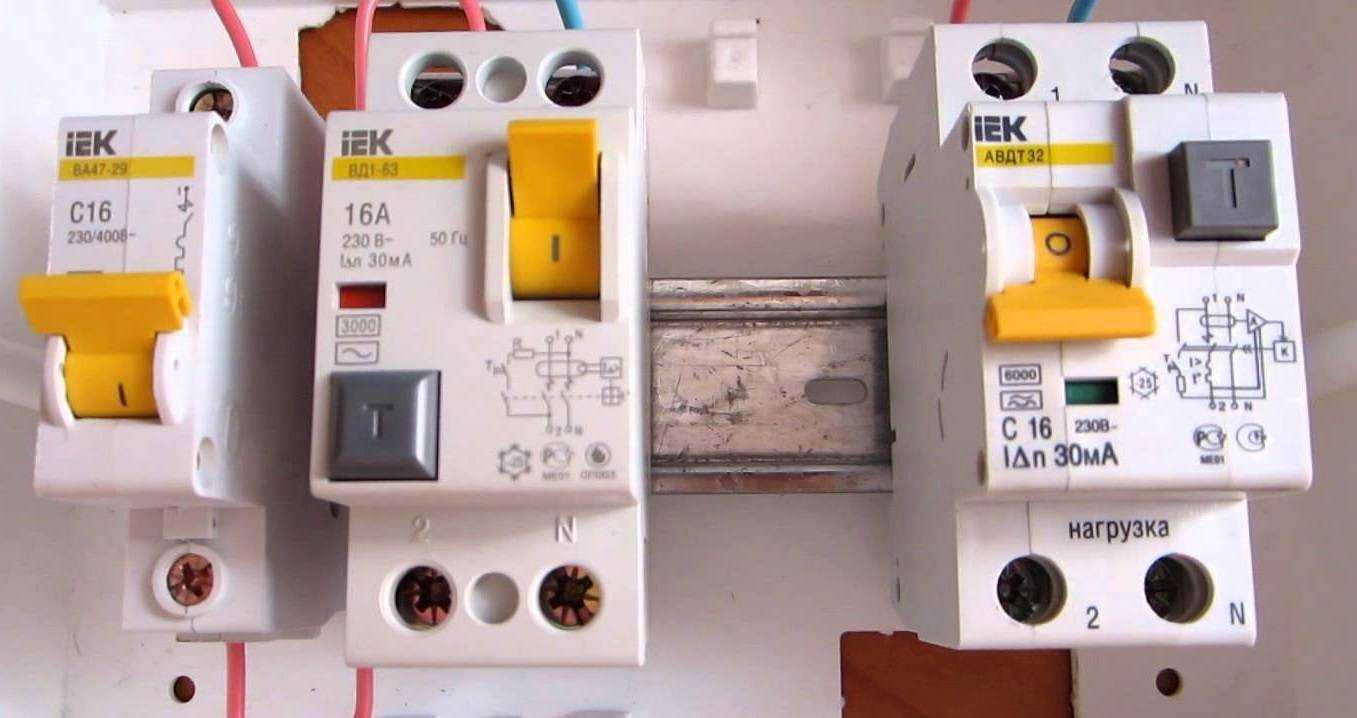

Как визуально отличить УЗО от дифавтомата

На первый взгляд, оба устройства достаточно схожи между собой: подобен корпус, имеется переключатель, кнопка «тест», на корпусе изображена схема. Но при внимательном рассмотрении, можно обнаружить разницу между УЗО и дифавтоматом: схемы различаются, разные тумблеры, буквенно-цифровые маркировки также различаются.

Маркировка в амперах, например, 16А, указывается на корпусе УЗО. Это обозначает номинальный ток 16А, на который рассчитано устройство. Если же в начале надписи имеются буквы В, С или D, и затем цифра, то это дифференциальный автомат.

Что лучше: УЗО или дифавтомат? Ознакомившись с основными характеристиками, выбор, конечно, будет сделан в пользу дифференциального автомата. Это оптимально, если в доме простая схема электропроводки. Если же у вас большой частный дом со сложной схемой электропроводки с множеством групп проводов, рассчитанной на большие нагрузки, тогда лучше применять УЗО и автоматический выключатель в комплексе, который отдельно устанавливается на каждую из имеющихся групп.

Как определить количество автоматов?

Сколько автоматов можно подключить к одному УЗО? Это зависит от того, какой автомат выбирают. Расчет количества зависит от максимально допустимого тока нагрузки и амперов отключения.

В ПУЭ указано, что соотношение УЗО/выключатели составляет один к одному или один к двум.

Поэтому на один автомат в зависимости от того, на сколько ампер он рассчитан, может приходиться 6А, 10А или 25А.

Для соблюдения нагрузки на прибор можно установить:

• 1 шт – на 25А;
• 2 шт – на 10А;
• 4 шт – на 6А.

Зачастую возникает еще один вопрос – сколько розеток можно подключить к одному аппарату?

Любое количество розеток можно подключить к одному устройству при условии, что в них не будут одновременно включать недопустимое количество электроприборов.

Как правило, отдельные автоматы устанавливают на стиральную машину и духовой шкаф.

На сколько ампер ставить выключатели? Для розеточной группы будет достаточно 16А, для освещения подойдут варианты в 10А.
