Как найти и устранить обрыв в скрытой проводке самому

Ищем место повреждения провода

Методика отыскания повреждения фазного провода

Проводка может быть двух типов исполнения: наружная и скрытая (внутренняя).Поиск места повреждения для наружной проводки достаточно прост:

В 80% случаев простой визуальный осмотр позволяет обнаружить место повреждения.
Если это не помогло или выявлено несколько возможных мест повреждения, то после снятия напряжения с провода можно прощупать его. Это практически всегда позволяет точно определить место повреждения. Если же и это не помогло, то используем самый трудоемкий, но в то же время простой способ.

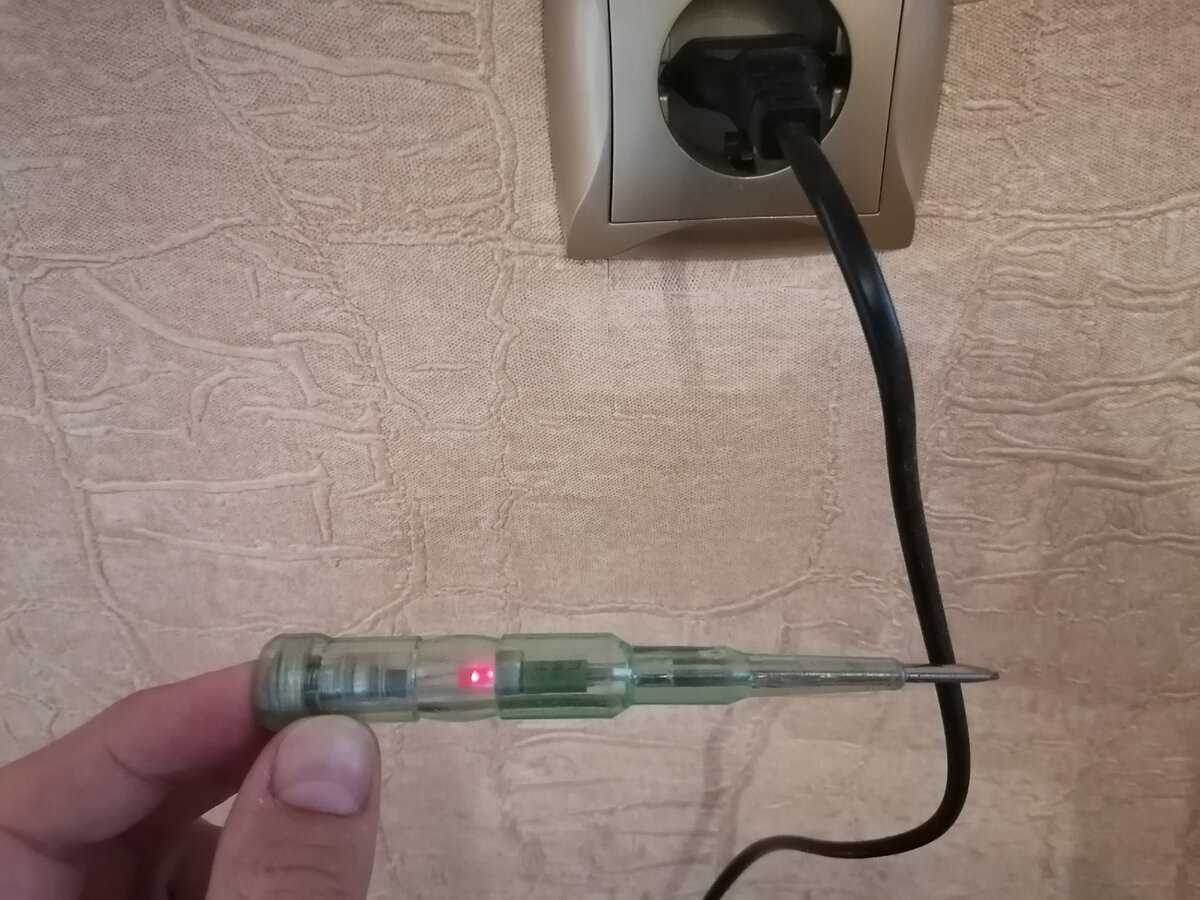

Если у вас имеется бесконтактный указатель напряжения, то просто ведем им вдоль провода от распредкоробки до розетки или выключателя. Место, где он перестанет светиться, является местом повреждения.
Если же у вас нет бесконтактного указателя напряжения, то снимаем напряжение с нашего участка провода и делаем небольшой надрез на нем, достаточный для прикосновения к токоведущим частям индикатором.
Затем подаем напряжение и проверяем его наличие в месте надреза. Так, постепенно сужая зону поиска, вы определите место повреждения.

Поиск повреждения при помощи бесконтактного указателя напряжения

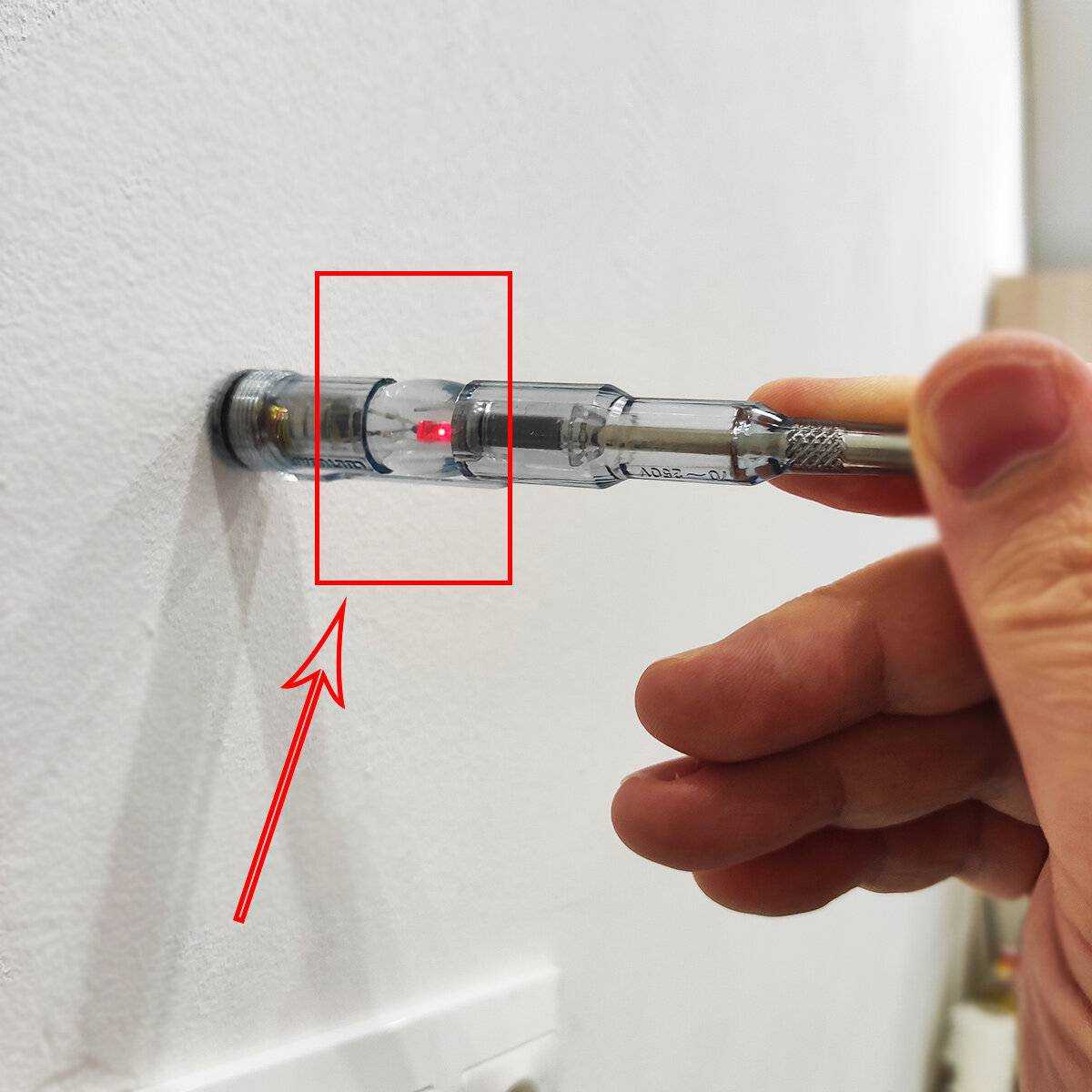

А вот для ответа на вопрос: как найти обрыв в скрытой проводке, — вам не обойтись без бесконтактного индикатора.

Для этого, как и в случае с наружной проводкой, просто ведем им вдоль предполагаемого места прохождения проводов. В месте, где он перестанет светиться, следует выполнить несколько круговых движений, с целью определения, не отклонились ли вы от места прокладки провода. Если не отклонились, то место повреждения именно тут.

Методика отыскания места повреждения нулевого провода

С поиском места обрыва нулевого провода все немного сложнее и многие сайты советуют не искушать судьбу и доверить это дело профессионалам. Ведь как найти электропроводку в стене если ни один прибор на нулевой провод не реагирует? Ответ действительно прост. Значит, его следует сделать фазным, определять повреждения которого мы уже умеем. Но сразу предупреждаю! Делать это следует только если вы действительно помните хотя бы школьный цикл по переменному току. Если это не так, то лучше даже не читайте дальше. Ведь электрический ток не имеет ни запаха, ни цвета, ни звука и предупреждать об опасности он не будет. А последствия контакта с ним могут быть весьма плачевны.Дальнейший ответ на вопрос как в стене найти электропроводку при повреждении нулевого провода мы сведем к пошаговой инструкции:

Отключите все электроприборы в вашем доме

Особенно это касается приборов, для которых важно расположение вилки в розетке, некоторых современных люстр и тому подобное. Это мы делаем исключительно в целях безопасности. Определите место питания поврежденного участка

Определите место питания поврежденного участка

Лучше чтобы это был автоматический выключатель, а не распределительная коробка. Отключите вводной автомат на ваш дом или квартиру.

Вводной пакетный переключатель

Если у вас установлен однополюсный автомат, то отключите фазный провод. На его место вставьте нулевой провод поврежденного присоединения

Очень важно не перепутать и вставить нулевой провод именно данного присоединения. Провод же, который у нас был фазным, изолируем и отводим для исключения его соприкосновения с токоведущими частями. Если же у вас установлен двухполюсный автомат, то вам значительно проще

Если же у вас установлен двухполюсный автомат, то вам значительно проще

Отключаем фазный провод и на его место садим нулевой. Перед тем как найти скрытую электропроводку в стене и место ее повреждения, еще раз убеждаемся, что все электроприборы отключены. Особенно это касается приборов, которые питаются с участка, где у нас имеется повреждение. Включаем вводной автомат или пакетный переключатель. Включаем автомат, питающий участок сети с повреждением. Если вы все сделали правильно, то вам совершенно нечего переживать. Ведь вы исключили все вероятности короткого замыкания. Дальнейший поиск повреждения выполняем так, как наша инструкция советует его выполнять для фазного провода. Ведь теперь наш нулевой провод стал фазным и определить его повреждение достаточно просто.

Что может случиться с проводом в стене

Вопрос вполне логичный. Действительно, что? Ведь в стене проводка защищена не только оболочкой, но и штукатуркой. Тем не менее причины могут быть разные. Чаще всего неполадки с электропроводкой связаны с недочётами при монтажных работах или грубыми нарушениями правил эксплуатации приборов. Без какого-либо воздействия извне провод в толще стены сам по себе не оборвётся – всегда есть причина.

Чаще всего цепь неожиданно для владельца размыкается на клеммах, а их на пути следования довольно много: на щитках, в коробках, в розетках и выключателях.

ФОТО: nn.ruЕсли клемма держится на месте соединения слабо и неуверенно, она начинает нагреваться и искрить, а это чревато и пропажей соединения и даже возгоранием

Так что при подозрении в неисправности проводки после проверки автоматов и соседей стоит посмотреть на состояние клеммных соединений.

Уязвимым местом являются места многочисленных соединений проводов в распределительных коробках. Особенно рискованными являются так называемые скрутки, замотанные поверх соединения изолентой. Многие домашние мастера считают, что такой вариант по-старинке надёжен, и очень ошибаются, особенно если речь идёт о комбинированном соединении медного и алюминиевого провода. Мало того, что такой вариант скрутки категорически запрещён, «умельцы» ещё и умудряются собрать в одном месте толстый одножильный провод и гибкий провод из множества жил. А потом удивляются, как понять, что горит, и почему всё-таки начался пожар?

Или вот ещё что: часто и клеммы вроде есть вместо скрутки, а соединение пропало и искрит. В чём причина? В том, что именно эти клеммы не соответствуют нагрузке линии.

Все причины пропадания соединения, описанные выше, в принципе, не такие сложные для обнаружения, потому что всё-таки в коробку можно легко заглянуть, сняв крышку.

ФОТО: mastergrad.comПроблемы в этих местах проявляются не внезапно. Обычно вы предварительно получите намёки в виде искрения или запаха горелого пластика

Совсем другое дело – если контакт пропал в стене. Поводом для такого коллапса чаще всего являются ремонтные работы. Захотели повесить полочку, просверлили дырку под крепёж – и потеряли ток в розетке. Считайте, что вам повезло, ведь могло бы и током ударить. И если вы полностью не перерубили канал подачи электричества, а только царапнули его сверлом, то это ещё хуже, потому без изоляции в стене начнёт происходить утечка тока, плавиться изоляция и, как следствие, дело закончится коротким замыканием. Найти место такого повреждения непросто, и могут пройти годы, прежде чем незначительный дефект приведёт к серьёзной проблеме.

Теоретически владелец квартиры должен быть в курсе того, где пролегают кабели внутри стены. Но хозяева меняются, проходят годы и ремонты, а потом происходит то, что происходит. Однажды, начиная собственный ремонт во вторичке в панельном доме, вы тоже сыграете в «лотерею» с проводкой. И не факт, что вам повезёт, как предыдущим владельцам.

Но и без сверления может произойти нечто подобное. Такие проблемы могут быть у владельцев старых домов и квартир, в которых до сих пор есть алюминиевая проводка.

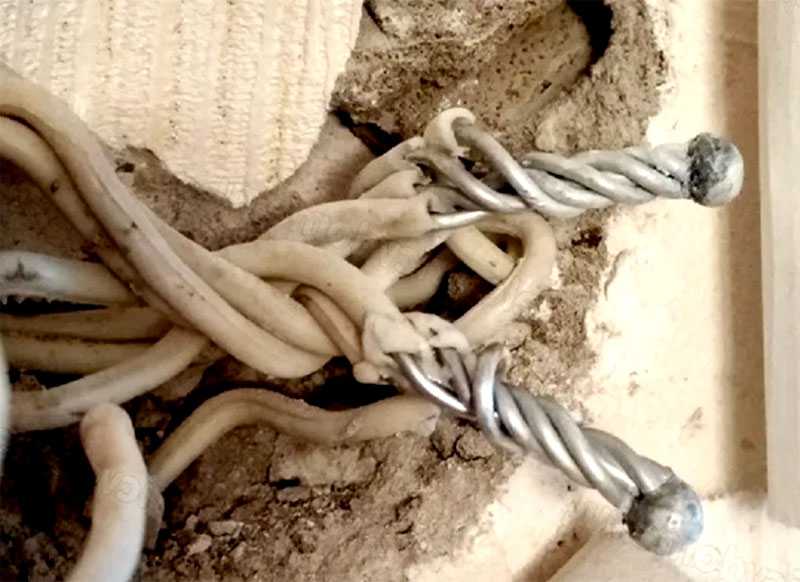

ФОТО: upsenergo.ruСпустя десятилетия эксплуатации обмотка таких проводов буквально превращается в хрупкий тонкий пластик, который покрывается многочисленными трещинами. Через эти трещины происходит утечка со всеми вытекающими последствиями

Ещё один вариант повреждения проводки в стене – залом при монтаже. Его можно и не заметить, но спустя некоторое время место малейшего нарушения целостности начнёт прогрессивно разрушаться. Могут пройти годы, и вы, покупая квартиру, даже не будете подозревать, какая «бомба» заложена в её стене.

Повреждения провода в толще стены – это сложная задача для обнаружения, потому что никаких наружных признаков вы не увидите.

Так что, если у вас нет схемы проводки в доме и вы недавно делали ремонт, сама проводка довольно древняя и при этом пропал ток в розетке или на люстре, ищите скрытого врага. И, между прочим, это лишний повод задуматься о полной замене проводки на современную, потому что проблемы могут появляться буквально одна за одной.

Как найти проводку в стене без прибора

Конечно же, раньше для обнаружения проводки в стене обходились без приборов, при этом безопасно находили всю линию электросети под обоями, плиткой и штукатуркой. Как это делали наши деды и прадеды?

Предоставляем к Вашему вниманию три наиболее простых варианта, который позволят самому найти проводку.

Если намечается капитальный ремонт.

Срываете обои и осматриваете стену в хрущевке (либо в доме). Обычно штробы для скрытой электропроводки немного выделяются цветом от остальных участков поверхности, да и на ощупь шпаклевка будет более шершавой.

Радиоприемник.

Берете обыкновенный радиоприемник, настраиваете на 100 кГц и подводите к необходимой зоне. В месте, где проходит ток, приемник начнет сильнее шуметь.

Использование микрофона на магнитоле.

Альтернативный вариант по отношению к радиоприемнику – использование микрофона на магнитоле. Включаем микрофон и аккуратно ведем его вдоль поверхности. Появился шум либо треск – Вам удалось найти приблизительное место нахождения трассы.

Как найти обрыв провода в стене своими руками

Обрыв кабеля в скрытой электропроводке – неприятность, которая случается не слишком часто, но заставляет потратить массу времени, нервов и сил на ее поиск и устранение. Ощутимо она ударит и по карману, ведь надо найти в стене поврежденный участок, добраться до него, отремонтировать и заделать снова.

За эту работу придется отдать специалисту ощутимую сумму. Сэкономить можно в том случае, если с поиском и устранением неисправности вы сможете справиться самостоятельно.
Поиск обрыва скрытого провода, независимо от причины повреждения и используемых для поиска приборов, производится в следующем порядке:

Перед тем, как искать место повреждения кабеля, обесточьте проводку.
Иногда для снижения уровня сопротивления изоляцию провода прожигают.
Для поиска можно прибегнуть к акустическому или индукционному способу, а также воспользоваться транзисторным приемником или обычным бытовым мультиметром.
Профессиональные электрики в своей работе применяют трассоискатели. Эти приборы позволяют не только быстро отыскать электрическую линию, но и найти все токоведущие проводники, а также узнать, под напряжением они находятся или нет. Для большей эффективности отдельные типы таких аппаратов используются вместе с генераторами.

Стоит упомянуть о новейшей технологии электросетей, которая не так давно начала применяться в странах Европы, но в России, к сожалению, пока не практикуется. Особенностью этого монтажа является встраивание в кабельные жилы при прокладке линий маячков (маркеров).

Если в такой сети случится обрыв, то трассоискатель по сигналу с маячка поможет быстро найти место неисправности. Это позволяет сэкономить значительное время и быстро восстановить работоспособность электропроводки.

Акустический метод определения обрыва в скрытой проводке предполагает наличие:

Генератора, который подсоединяется к проводу.
Акустический сигнализатор.
Головные телефоны (наушники).

Во время поиска проводка прослушивается с использованием перечисленных элементов. По достижении места, где находится обрыв электропроводки, в наушниках раздастся резкий щелчок. Для получения результата нужно, чтобы генератор был настроен правильно, на ту частоту, которая необходима.

Индукционный метод поиска обрыва скрытой в стене проводки предусматривает подключение генератора к силовому проводнику. После выставления на генераторе уровня нагрузки тестирование проводится аналогично акустическому методу, с помощью наушников и специального сигнализатора.

Разница в том, что по всей длине линии вплоть до места повреждения в наушниках будет слышен сигнал, который значительно усилится при достижении места обрыва и пропадет за ним.

Итак, мы разобрались, как найти обрыв в проводке. Если вы не располагаете нужными приборами или не уверены, что правильно определите место разрыва кабеля и сможете самостоятельно его заделать, оптимальным выходом из ситуации будет приглашение специалиста по электромонтажу.

Профессиональные электрики имеют опыт подобной работы и располагают необходимым электрооборудованием, а значит, в течение достаточно короткого времени смогут найти неисправность и устранить ее.

Способ 5. Специальные приборы

Вот мы и подобрались к самому безошибочному способу найти прямой электрический провод, если он проложен в стене методом скрытой проводки. Такие приборы называются тестерами и входят в базовый инструментарий любого электрика. Собственно, и вы сами можете приобрести один – и без всяких опасений заниматься переделкой проводки, основываясь на той информации, которую выдаст прибор. Вот список самых популярных моделей, которые помогут вам найти провод в стене и при этом их без труда можно отыскать в продаже:

MS-158M – сложность работы с этим тестером обусловлена тем, что он реагирует, подобно металлоискателю, на любой металлический предмет;
LA-1012 – помогает найти проводку в стене, также сообщает конкретные данные о характере переменного тока;
VP-440 – очень “способная” модель, которая станет палочкой-выручалочкой в том случае, если необходимо не только найти прямой электрический провод, проложенный в стене, но и определить место разрыва цепи;
GVD-504A – популярный в народе прибор, также передаст всю необходимую информацию о характере переменного электрического поля.
Е121 «Дятел» – используется для идентификации обрыва в цепи, обнаруживает кабели глубиной до 70 миллиметров.

Процесс обнаружения проводки в стене – на видео.

Выявление места поломки при проблемах с розетками

В этом случае неисправность может быть вызвана неисправностью фазового или нулевого кабеля.

Обрыв фазового провода

Прежде всего, необходимо определить, к какому автомату подключена поврежденная розетка. Выяснив источник питания, к которому подключен неисправный кабель, необходимо отключить электричество и отсоединить от щита все жилы: «ноль», «фазу», «землю» (если имеется).

Для того чтобы найти источник питания розетки, необходимо переключать автомат, одновременно проверяя индикатором наличие либо отсутствие фазы

Затем необходимо вооружиться мультиметром, с помощью которого следует последовательно проверить все соединения, прилегающие к поврежденному объекту, начиная от кабеля в щите. Таким способом можно выявить зону поражения: обычно между двумя розетками присутствует два, а при наличии «земли» и три провода. Если на этом участке удается выявить лишь одну жилу (например, нулевую), можно смело предположить, что обрыв находится именно здесь.

Клеммные коробки часто бывают недоступны, поскольку скрываются под слоем отделочных материалов. При наличии доступа к подобным устройствам желательно вскрыть их, поскольку часто в них происходит повреждение жил. Если при этом не будет обнаружено неисправностей, следует проверить индикатором неработающие провода, начиная со скруток, а также обследовать клеммник и разобранные скрутки.

Возможен вариант разводки, не предусматривающий установки коробки. В этом случае кабели беспрепятственно идут от одной розетки к другой, при этом в каждый подрозетник заходит два провода, составляющих 4 жилы. В этом случае для выявления дефекта требуется снять устройства, размещенные в начале и конце неисправного участка, после чего исследовать все провода мультиметром.

Обрыв нулевого провода

Поиск обрыва нулевого провода практически не отличается от работ по обнаружению обрыва «фазы», однако имеет определенные особенности.

О разрыве нулевой жилы на контактах розетки можно узнать, поднеся к этому месту индикаторную отвертку: она будет светиться на «фазе», однако покажет отсутствие «нуля». В данном случае бесполезно использовать для проверки напряжения мультиметр, поскольку этот прибор будет показывать произвольное значение от 0 до 220 В.

Важно соблюдать строгие меры предосторожности: из-за имеющейся фазы сохраняется опасность удара током даже при нерабочей розетке. В хитросплетении проводов, помещенных внутри стены, достаточно сложно разобраться. Чтобы выявить неисправный кабель, часто необходимо проверить целостность каждого элемента сети

Чтобы выявить неисправный кабель, часто необходимо проверить целостность каждого элемента сети

В хитросплетении проводов, помещенных внутри стены, достаточно сложно разобраться. Чтобы выявить неисправный кабель, часто необходимо проверить целостность каждого элемента сети

Если для разводки электричества использован трехжильный кабель, в качестве крайней меры для передачи «ноля» можно применить жилу «заземления». Однако в этом случае функция «земля» будет отсутствовать в розетке: это нежелательно вообще и недопустимо, если речь идет о высокомощной бытовой технике, например, стиральной машине.

Обнаружение точного места

Выявив приблизительное место, где находится оборванный провод, приступают к тщательному поиску. Обнаружить точное место поломки можно разными способами.

Вскрытие стен во время ремонта

Вскрытие старой электропроводки — лучший способ ее проверки

Самый простой и при этом эффективный способ проверки состояния проводки и устранения надрывов — полная очистка стен от отделочных материалов. Лишь в этом случае можно подробно ознакомиться с состоянием штроб, которые были проделаны специально для проведения скрытой проводки. От остальных поверхностей они отличаются по цвету, также на них дополнительно наносится несколько слоев шпаклевки.

Этот способ целесообразен лишь во время проведения капитального ремонта, сопровождающегося полным демонтажем всех декоративных покрытий.

Логические способы поиска

Коммутационные линии проводки обычно располагаются выше розеток

Если у владельца жилплощади отсутствует схема электросети, воссоздать ее можно, прибегая к логическим методам. Следует ознакомиться с основными принципами прокладывания электрических коммуникаций:

Чаще всего проводку ведут с интервалом в 10-15 см от потолка или пола (чаще встречается первый вариант).
Установка электрокоммуникаций проводится строго по вертикальным и горизонтальным штробам. Погрешности возможны, но небольшие.
Коммуникационные линии, которые размещены над выключателями и розетками, всегда проложены строго вверх. В данных областях запрещается забивание гвоздей, работа со сверлом и перфоратором.

Устройства для обнаружения скрыто проложенных проводов

Существуют различные устройства для определения местоположения трассы электрических кабелей в стенах и потолках с различной степенью точности.

Индикаторные отвертки. Они позволяют обнаружить кабель на глубине не более 2 см и только в том случае, если он находится под напряжением. Чтобы обнаружить кабель, зажмите пальцами наконечник тестера и проведите обратной стороной тестера по поверхности, где может находиться искомый объект. Светодиод на контроллере загорится в непосредственной близости от кабеля.
Детектор скрытых проводов. Специальное устройство, предназначенное для этой цели. Он может искать кабели на глубине 7-8 дюймов. В зависимости от принципа действия детектор может быть электромагнитным, электростатическим или комбинированным. Последний также имеет функцию обнаружения металла, что делает прибор практически универсальным.
Металлоискатели. Они могут обнаруживать кабели даже при отсутствии напряжения. В то же время такие устройства «обнаруживают» все элементы на досках и гвоздях в деревянных стенах. Однако существуют современные модели, которые реагируют только на алюминий и медь, используемые при производстве электрических кабелей. Действительно, область проводки может быть «размыта» на 5 см, в зависимости от катушки металлоискателя.
Мультиметры. Даже самые простые и дешевые устройства могут обнаружить кабели в стенах. Однако точность зависит от глубины, на которой расположены кабели, с «отставанием» до 7 см в каждом направлении.

Не все металлоискатели и кабелеискатели нужны в повседневной жизни, поэтому они редко становятся частью обычного набора инструментов. Нет смысла покупать их как одноразовые, поэтому отвертки и мультиметры широко используются в быту.

Виды детекторов скрытой проводки

При изготовлении современных индикаторов скрытой проводки используются различные физические принципы функционирования, а также их комбинации. Учитывая этот фактор всю группу таких приборов можно разбить на четыре основные категории, которые производятся в промышленном масштабе. Ниже в статье представлены эти виды детекторов с краткими общими характеристиками.

Электростатические. Для обнаружения электропроводки такие приборы оснащены датчиками, реагирующими на остаточное электростатическое поле. Они относятся к категории самых дешевых и простых устройств, с высокой точностью определения местоположения провода до 1 см от его оси и глубиной залегания до 6 см. Но такие индикаторы способны обнаружить электропроводу, только если она находится под напряжением, что является существенным недостатком. Ко всему прочему, данный прибор перестает нормально функционировать при высокой влажности и наличии рядом с проводкой металлических конструкций. Для квартиры электростатический детектор скрытой электропроводки подходящий вариант, но если работы будут выполняться в других помещениях, он вряд ли будет эффективен.
Электромагнитные. Этот вид приборов дает более качественный результат, чем электростатические индикаторы. Электромагнитные определители скрытой электрической проводки способны определить ее залегание на большой глубине, независимо от влажности помещения и наличия инородных металлических предметов в области поиска. Но главный недостаток электростатических индикаторов, невозможность определения обесточенной разводки, в этих устройствах сохраняется. К тому же для эффективной работы электромагнитных детекторов необходимо чтобы сеть была загружена бытовыми приборами мощностью не менее 1 кВт. Если этот параметр будет меньше, то результаты поиска проводки могут быть искажены до неприемлемых показаний.
Металлоискатели. Такие детекторы скрытой электрической проводки отлично подходят для поиска обесточенных проводов, независимо от влажности в помещении и глубины залегания. Дают точный результат поиска, но также имеют недостатки. Любой металлоискатель будет реагировать на инородные металлические предметы, находящиеся в области поиска. Будь то гвоздь, шуруп или арматура прибор обязательно оповестит потребителя о его наличии, что делает поиск электропроводки затруднительным. К тому же металлодетектор не отреагирует на наличие напряжения в сети, что тоже является недостаткам. Но такие приборы обладают одним существенным достоинством! Они могут определять какой металл перед ними, цветной или черный.
Комбинированные. Эти приборы для поиска скрытой проводки лишены недостатков всех вышеперечисленных детекторов. Комбинации электростатического, электромагнитного и металлодетекторного принципа поиска электрических сетей позволяют точно определить, где находится электропроводка независимо от внешних факторов. С их помощью также можно понять обесточен кабель или нет. На сегодняшний день универсальные искатели проводки в стенах и других конструктивных элементах зданий — это самые популярные приборы, хотя и стоят они дороже других видов. Одной из разновидностей комбинированных индикаторов являются мультидетекторы, которые позволяют найти не только скрытую электропроводку, но и отыскать в стенах пластиковые и деревянные конструкции.

Подведем итоги

Безусловно, что вероятности аварий носят случайный характер, максимум, что можно сделать в таких ситуациях, — принять необходимые меры для обеспечения защиты. Но помимо этого не будет лишним вовремя определить аварийную ситуацию по характерным признакам. В первую очередь отгорание нулевого магистрального провода приводит к перенапряжению сети. Обнаружив первые признаки этого явления, следует отключить все электроприборы.

Сделать это оперативно и самостоятельно практически нереально. Временной промежуток для этого слишком коротким, поэтому следует установить на электрическом щитке специальные приборы, реагирующие на обрыв нуля. Как только напряжение выйдет за установленные пределы, реле контроля напряжения произведет защитное отключение.

Полностью доверять системе защиты не стоит. Может случиться так, что при наличии характерных признаков перепадов напряжения, отключение питания не произойдет. Поэтому имеет смысл перечислить наиболее вероятные проявления для данного явления:

Мерцание ламп накаливания. Они наиболее чувствительны к перепаду уровня напряжения, возникающего при обрыве нуля. Энергосберегающие осветительные приборы и светодиодные лампы не настолько реагируют на изменения.
Электронные приборы, имеющие встроенную защиту, как правило, отключаются от сети питания. Или не запускаются. Такие действия предусмотрены реакцией защиты импульсных БП на броски напряжения. Характерно, что такая реакция может сработать раньше, чем реле напряжения. Но это, во многом зависит от производителя и схемы реализации защиты электросетей, а также надежности электрического соединения.
Еще один характерный признак – повышение температуры выключателя. Даже если Вы не обратили внимания на мерцание ламп, то данное проявление должно вызвать опасения.
Искрение, при попытке подключения электроприбора, может говорить об обрыве нуля на вводе однофазного потребителя. Даже, если оно вызвано другим фактором, а не обрывом нуля, это очень нехороший признак.
Самопроизвольные срабатывания вводных автоматов, также могут указывать на перенапряжение. Такая реакция на обрыв нуля характерна при включении электронагревательных приборов, например электропечи, бойлера, чайника и т.д.
Характерные звуки во вводном электрическом щите также могут указывать на перепады напряжения. В такой ситуации рекомендуется отключить ввод питания и дождаться приезда аварийной бригады. Велика вероятность, что авария обрыва нуля имела место в электросети поставщика.
Обязательно установите на вводе электрической сети реле напряжения. В идеале желательно продублировать данную систему стабилизатором напряжения для дома или квартиры. Такое устройство, работая в паре с реле, позволит поддерживать заданный уровень напряжения, не отключая питание.

Собственно, только многоуровневая защита может обеспечить максимальную безопасность.
