Проводимость и сопротивление воздушных и кабельных линий

Емкостная проводимость

Одним из показателей эффективности остается этот параметр, определяющий емкость между проводниками и землей и аналогичный параметр между самими проводниками.

Для его определения в трехфазной воздушной линии используется выражение:

Наблюдается прямая зависимость между рабочей емкостью и уменьшением расстояния между кабелями и их сечением. Поэтому для линий низкого напряжения это значение всегда будет выше, чем для линий высокого напряжения.

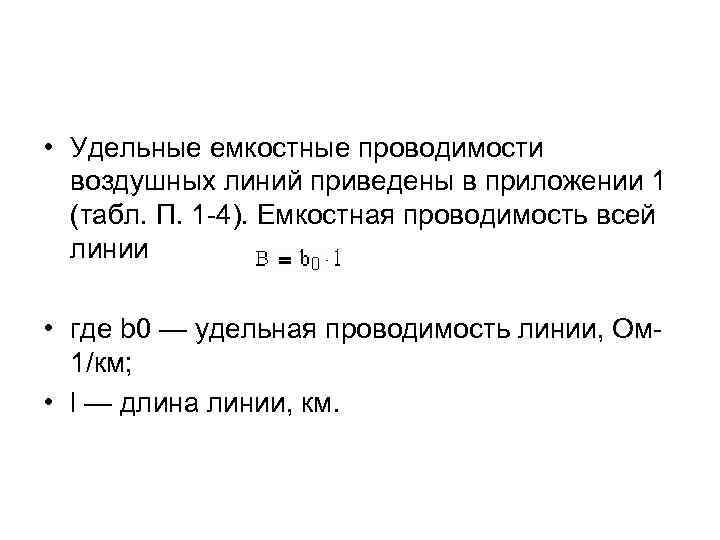

Проводимость этого типа в воздушных линиях одноцепной конструкции рассчитывается следующим образом: Емкостные токи оказывают существенное влияние на работу линий с пакетными характеристиками рабочего напряжения 110 кВ и выше, а также в магистральных линиях, проложенных идентичными проводами выше 10 кВ.

Попытка применить этот конкретный метод для отдельного применения была бы очень сложной задачей, поскольку в этом случае возникают различные конструктивные нюансы, такие как геометрические характеристики, диэлектрическая проницаемость изоляционного слоя и многие другие факторы. Поэтому лучшим решением является информация, содержащаяся в таблицах, разработанных производителями для данной марки кабеля. В каталогах все данные приводятся с учетом номинального напряжения для каждой модификации.

В начале линии, когда речь идет о токе холостого хода, емкостной ток определяется следующим образом:

Это значение является объективным только при полном отключении потребителей электроэнергии от напряжения.

Указанная емкость в любой рассматриваемой конструкции имеет большое значение для точного выполнения предварительных расчетов для устройств компонентов защиты и заземляющих элементов.

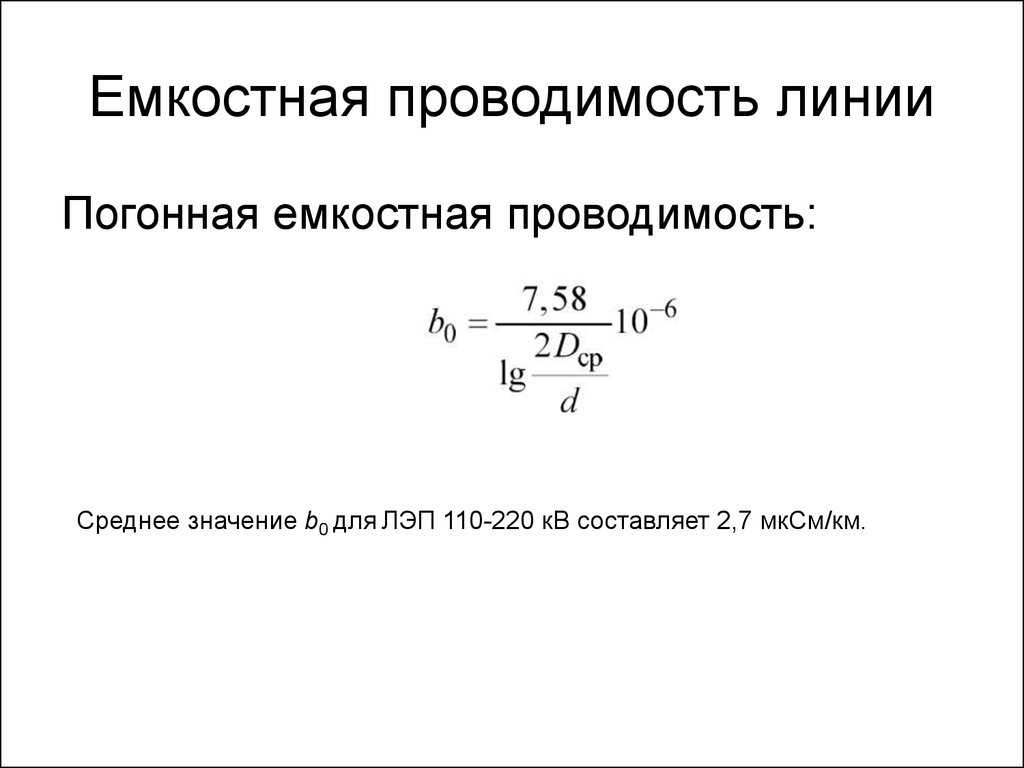

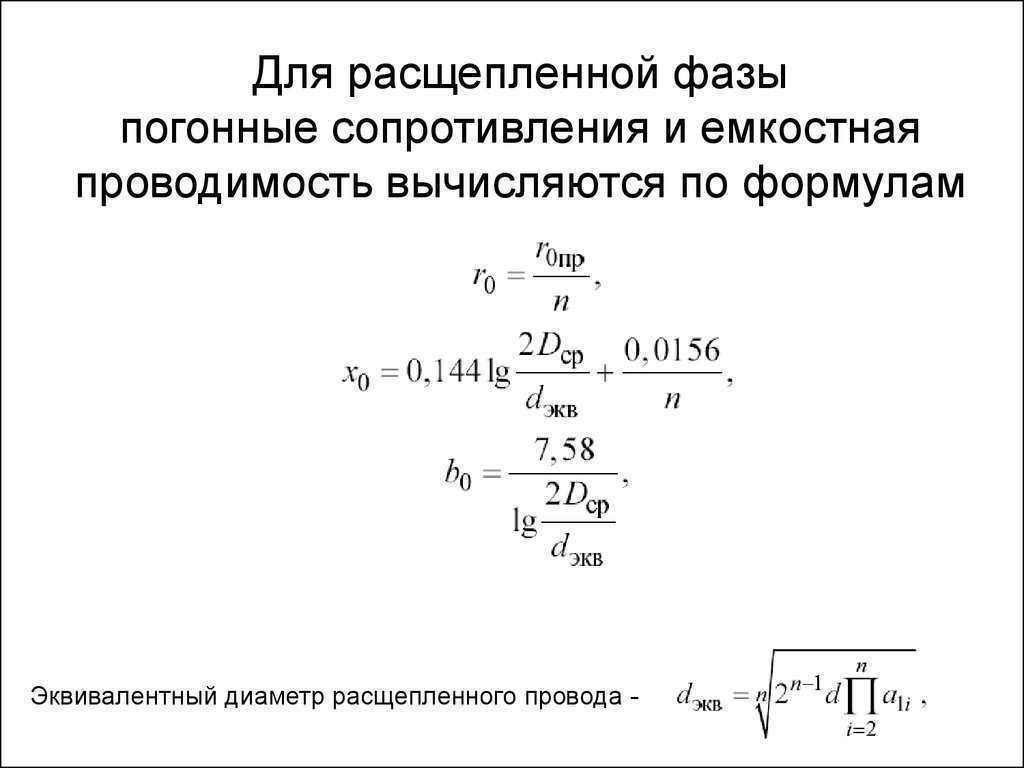

Для воздушных линий применяется следующая формула:

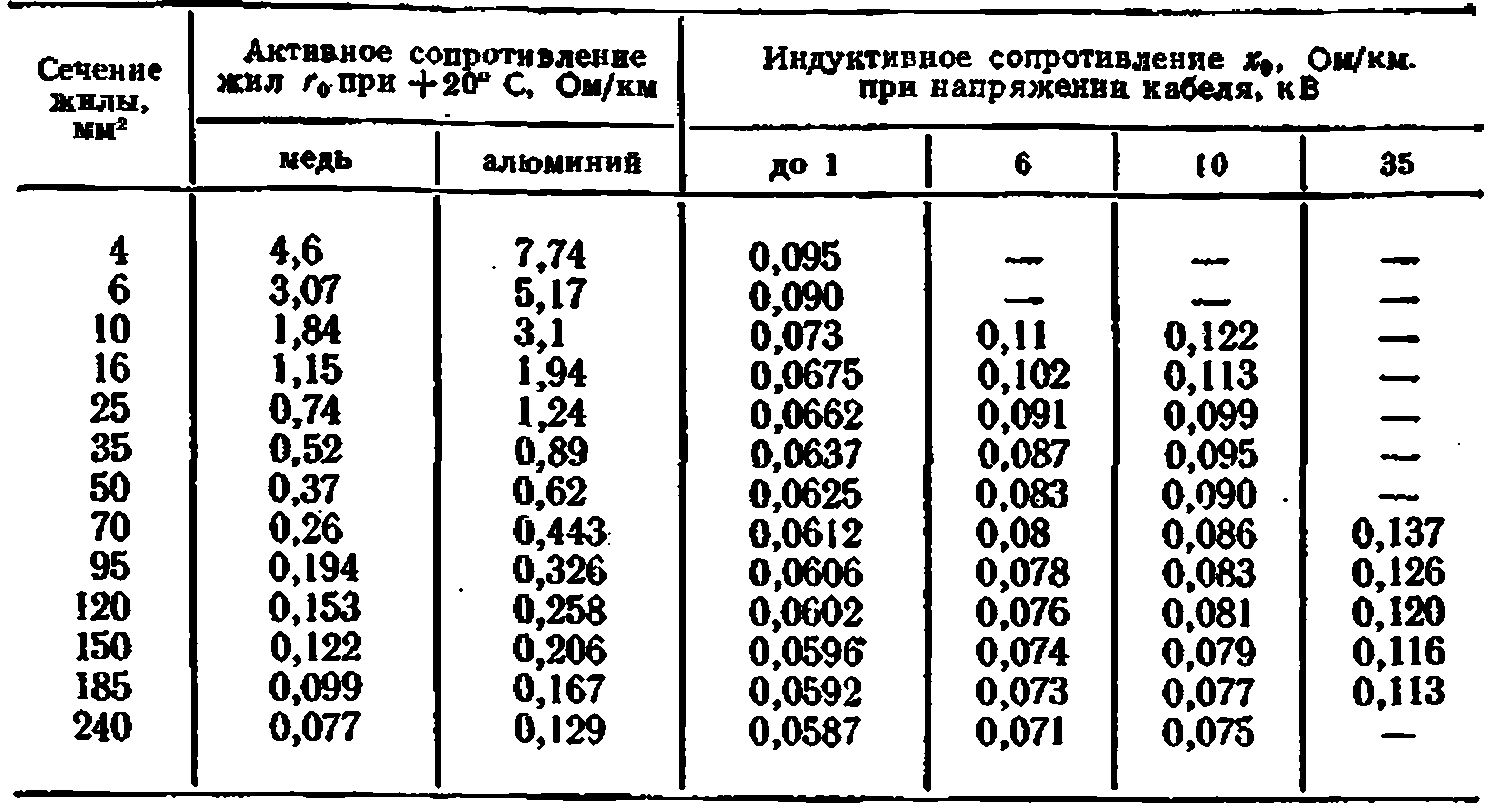

Для кабельных сетей:

Читайте далее:

• Урок 7 Свободные и вынужденные электромагнитные колебания. колебательный контур – физика – 11 класс – Русская электронная школа.
• 1 Понятие электромагнитного поля и его различные проявления. Материальность – Работа в школе.
• Лекции по ТЭ – #27 Явление резонанса в электрических цепях.
• Механические колебания и волны; FIZI4KA.
• Форум RadioCat; Просмотр темы – Измерение индуктивности простыми методами.
• Полное сопротивление цепи переменного тока – Основы электроники.
• Урок 28 Электрическая емкость. Конденсатор – Физика – 10 класс – Российская электронная школа.

Что надо знать про электрические процессы

Если говорить простым языком, то под сопротивлением принято понимать свойство среды, по которой протекает электрический ток, снижающее его величину.

Так работают провода и изоляторы высоковольтной линии электропередач, показанные на верхней картинке, да и любое вещество.

Изоляторы обладают очень высокими диэлектрическими свойствами, изолируют высоковольтное напряжение, присутствующее на токоведущих шинах от контура земли. Это их основное назначение.

Провода же должны максимально эффективно передавать транслируемые по ним мощности. Их создают так, чтобы они обладали минимальным электрическим сопротивлением, работали с наименьшими потерями энергии на нагрев.

В этом случае передача электричества от источника напряжения к потребителю на любое расстояние будет проходить эффективно.

Приведу для примера картинку из предыдущей моей статьи.

Ее, как и верхнюю, можно представить таким обобщенным видом.

На внешнем участке цепи токоведущие жилы отделены друг от друга воздушной средой и слоем изоляции с высокими диэлектрическими свойствами.

Хорошей проводимостью обладают токоведущие жилы. Подключенный к ним электрический прибор функционирует оптимально.

Как работает резистор

Ток в металлах проходит под действием приложенного напряжения за счет направленного движения электронов. При этом они соударяются, встречаются с положительно и отрицательно заряженными ионами.

Такие столкновения повышают температуру среды, уменьшают силу тока.

За направление электрического тока в электротехнике принято движение заряженных частиц от плюса к минусу. Электроны же движутся от катода к аноду.

Электрическое сопротивление металла зависит от его структуры и геометрических размеров.

Аналогичные процессы протекают в любой другой токопроводящей среде, включая газы или жидкости.

Какие существуют виды сопротивлений

В домашних электрических приборах используется большое разнообразие резисторов с постоянной или регулируемой величиной.

Они ограничивают величину тока всех бытовых устройств, а в наиболее сложных модулях их количество может достигать тысячи или более. Резисторы работают практически во всех схемах.

При использовании в цепях переменного тока они обладают активным сопротивлением, а конденсаторы и дроссели — реактивным.

Причем, на конденсаторах создается емкостное сопротивление, а у дросселей — индуктивное.

Реактивная составляющая на конденсаторах и дросселях сильно зависит от частоты электромагнитного колебания.

2 Шутки электриков о токах через конденсатор и дроссель

Их я привожу потому, что они позволяют запомнить характер прохождения тока через реактивные элементы.

Шутка №1 о емкости

В домашней сети и внутри многих приборов работают переменный и постоянный токи. Они по-разному ведут себя, если встречают на своем пути конденсатор.

Поскольку он состоит из двух токопроводящих пластин, разделенных слоем диэлектрика, то его обозначают на схемах двумя жирными черточками, расположенными параллельно. К их серединам подключены провода, нарисованные перпендикулярными линиями.

Переменный ток имеет форму гармоничной синусоиды, состоящей из двух симметричных половинок.

Такая гармоника движется от начала координат, встречает на своем пути обкладки, переваливается через них и, скатившись, начинает обгонять приложенное напряжение.

Постоянный ток таким свойством не обладает. Его тупой конец просто упирается в обкладку и останавливается. Пройти через конденсатор он не может. Это для него непреодолимое препятствие.

Шутка №2 о дросселе

Индуктивность выполнена витками изолированного провода. Любой ток проходит по нему. Но синусоида своими волнами путается в витках катушки, начинает отставать от напряжения.

Постоянка же спокойно перемещается внутри провода дросселя без ощущения какого-либо значительного противодействия. Поэтому постоянное напряжение может своим током спалить дроссель, созданный для работы на переменке.

Что же это за зверь: сверхпроводимость

Сто лет назад выявлена способность определенных металлов полностью терять свое сопротивление электрическому току при сверхнизких температурах. Выглядит этот процесс следующим образом.

Со сверхпроводниками домашний мастер не работает

Но на верхнюю часть приведенного графика рекомендую обратить внимание: нагрев металла повышает его электрическое сопротивление

При электротехнических расчетах, требующих получения точного результата, необходимо учитывать температурный коэффициент, взятый из справочников.

Катушка

Катушка индуктивности представляет собой металлический или ферритный сердечник, на который намотано несколько витков медного провода. Элемент обладает следующими свойствами:

1. За счет индуктивности ограничивается скорость изменения токов.
2. С увеличением частоты тока катушка способна увеличить свое сопротивление (скин-эффект).
3. Создает магнитное поле.
4. Увеличивает и накапливает напряжение.
5. Создает сдвиг фаз переменного тока.
6. Пропорционально скорости движения тока создает ЭДС самоиндукции.

Все эти свойства находят применение при разработке радиоприемных устройств, генераторов частоты, тестеров, магнитометров и других видов сложного оборудования.

Замер сопротивления и формула расчета

Замерить активное сопротивление катушки индуктивности можно только в обесточенном виде. Делается это при помощи мультиметра.

1. Мультиметр надо перевести в режим омметра.
2. Красный измерительный щуп соединить с первым выходом катушки.
3. Черный измерительный щуп соединить со вторым выходом.
4. Прибор покажет только активное сопротивление обмотки.

При помощи тестера можно определить только целостность витков. Если элемент включен в цепь под напряжением, то величину сопротивления находят за счет простого вычисления по формуле: Z=U/I.

Для расчета по этой формуле, при помощи тестера определяют сначала величину тока (I) и напряжения (U). Активное сопротивление измеряется в Омах.

Зная формулу расчета активного и индуктивного сопротивления, полное сопротивление элемента может быть найдено с помощью формулы:

Z= 2×(R×R+XL×XL)

В этом выражении R является активным сопротивлением, а XL — индуктивным.

Переменный ток

Переменный ток сильно отличается от постоянного. Поэтому и его влияние на катушку индуктивности так же будет сильно отличаться. Помимо активного сопротивления, катушка подключенная к источнику переменному току, обладает еще и индуктивным.

Активное сопротивление не подключенной в цепь катушки зависит только от марки провода, его длины и сечения. При замере сопротивления отключенной от цепи катушки, тестер покажет только способность самого провода сопротивляться прохождению тока. По своей сути, активное сопротивление этого элемента будет равно 0 + подключенный резистор. При таком соотношении, катушка с ее 0 сопротивлением является идеальной

Для более точного измерения сопротивления в состоянии покоя, важно чтобы деталь была полностью отключена от цепи. При замере на схеме, сопротивление будет увеличено за счет параметров других радиодеталей

Индуктивное сопротивление возникает только после подключения катушки в цепь переменного тока. Оно зависит от частоты тока и числа витков. Индуктивное сопротивление можно определить, используя простую формулу: XL=2×π×f×L. В данном выражении:

1. «XL» — индуктивное сопротивление.
2. «π» — число «пи», равное 3.14.
3. «f» — частотная характеристика тока.
4. «L» — индуктивность.

При прохождении переменного тока по виткам катушки, создается эффект вытеснения магнитными потоками доли токов. Это свойство схоже с влиянием постоянного тока. Главное отличие заложено в боковом вытеснении. Магнитное поле каждого витка оказывает давление на поле последующего витка. Таким образом происходит увеличение активного сопротивления.

Данный эффект увеличивается в зависимости от сечения провода, его проводимости и температуры. Эффект близости, сильно влияющий на увеличение активного сопротивления, снижают за счет подбора сечения обмоточного провода. Снижение эффекта близости недопустимо за счет увеличения расстояния между витками. Такой подход влияет на реактивное сопротивление и мощность магнитного поля.

В итоге активное сопротивление при подключении катушки к источнику переменного тока обладает следующими свойствами:

1. Взаимодействует с параметрами индуктивного сопротивления.
2. Способно занижать скорость магнитного потока.
3. Создает сдвиг фаз напряжения и тока.
4. При работе в условиях больших токов, активное сопротивление катушки увеличивает температуру самого компонента и всей цепи в целом. Нагрев часто происходит по причине непрочных контактов, неправильно подобранного сечения проводов на выходе и сильной нагрузки в общей сети.

В электротехнике существует ряд разновидностей экранированных катушек индуктивности. Такие экран часто делают из стали или алюминия. Они необходимы для снижения воздействия магнитного поля на ближайшие элементы схемы. У экранов есть и обратная функция. С помощью них катушка защищает себя от воздействия смежных компонентов схемы. Таким образом производители могут уменьшить определенную часть помех. Воздействие магнитного поля неэкранированной катушки можно услышать, например, если поднести элемент к включенному радиоприемнику. У экрана есть и один существенный недостаток. Он сильно увеличивает активное сопротивление самой детали.

Реактивное емкостное сопротивление — Большая Энциклопедия Нефти и Газа, статья, страница 1

Реактивное емкостное сопротивление

Реактивное емкостное сопротивление и положительное активное сопротивление элементов этой цепочки могут компенсировать связь через пространственный заряд в узком диапазоне частот. Для этого контур сигнальной сетки настраивают на частоту гетеродина и параметры компенсирующей цепи R и С подбирают так, чтобы на сигнальной сетке не появлялось заметное напряжение гетеродина.
 

Как и активное, реактивное емкостное сопротивление оценивают в омах. Значение его зависит от емкости и частоты: чем больше емкость и частота, тем меньше сопротивление. Катушка индуктивности, включенная в цепь переменного тока, тоже обладает реактивным сопротивлением XL: ( uL2n L. Катушка с конденсатором образует колебательный контур.
 

Сопротивление Хс называется реактивным емкостным сопротивлением. Оно отличается от активного сопротивления R, в котором вся мощность, отдаваемая источником тока, превращается в тепло и расходуется на нагревание сопротивления. В случае же емкостного реактивного сопротивления Хс вся работа, совершаемая источником тока при заряде конденсатора, преобразуется в энергию электрического поля, а при разряде вся энергия без остатка возвращается в источник. Потому сопротивление и называют реактивным.
 

нелинейным реактивным емкостным сопротивлением

При необходимости длину сварочной цепи можно нарастить, однако стабильность процесса в этом случае ухудшается ввиду увеличения активного, реактивного и емкостного сопротивления сварочной цепи и снижения возможностей источника питания по отработке возмущений, связанных с изменением вылета электрода и длины дуги. Сварочные кабели запрещено при работе укладывать в бухты или наматывать на вьюшки вследствие значительного увеличения индуктивного сопротивления сварочной цепи.
 

Это происходит в том случае, когда в одних ветвях преобладает реактивное индуктивное сопротивление, а в других — реактивное емкостное сопротивление.
 

При последовательной схеме замещения измеряемое сопротивление РК ( активная составляющая Ra) равно сумме первого и второго членов правой части выражения (3.24), третий член определяет реактивное емкостное сопротивление.
 

В электрических цепях переменного тока при параллельном соединении реактивных сопротивлений может возникать резонанс токов. Это происходит в том случае, когда в одних ветвях преобладает реактивное индуктивное сопротивление, а в других — реактивное емкостное сопротивление.
 

Практически о величине емкости конденсатора ( действующей емкости) мы судим по величине тока, потребляемого конденсатором. Наличие индуктивностиЬв конденсаторе дает увеличение его действующей емкости с ростом частоты ( рис. 30), так как ток будет возрастать за счет компенсации реактивного емкостного сопротивления индуктивным сопротивлением.
 

В простейшем случае резонанс напряжений может быть получен в электрической цепи переменного тока при последовательном включении катушки индуктивности и конденсаторов. При этом, изменяя емкость конденсаторов при постоянных параметрах катушки, получают резонанс напряжений при неизменных значениях напряжения и индуктивности, частоты и активного сопротивления цепи. При изменении емкости С конденсаторов происходит изменение реактивного емкостного сопротивления. При этом полное сопротивление цепи также изменяется, следовательно, изменяются ток, коэффициент мощности, напряжения на катушке индуктивности, конденсаторах и активном сопротивлении катушки и активная, реактивная и полная мощности электрической цепи.
 

В простейшем случае резонанс напряжений может быть получен в электрической цепи переменного тока при последовательном включении катушки индуктивности и конденсаторов. При этом, изменяя емкость конденсаторов при постоянных параметрах катушки, получают резонанс напряжений при неизменных значениях напряжения и индуктивности, частоты и активного сопротивления цепи. При изменении емкости С конденсаторов происходит изменение реактивного емкостного сопротивления. При этом полное сопротивление цепи также изменяется, следовательно, изменяются ток, коэффициент мощности, напряжения на катушке индуктивности, конденсаторах и активном сопротивлении катушки и активная, реактивная и полная мощности электрической цепи.
 

Страницы:  

   1

Формулы, соотношения и виды индуктивности

Электрическая индуктивность L – это величина, равная отношению тока I, протекающего в замкнутом контуре, к создаваемому им магнитному потоку, иначе называемому током обмотки катушки Y:

Если к клеммам катушки на некоторое время приложить напряжение, в катушке потечет ток I и возникнет магнитное поле. Чем меньше индуктивность L, тем быстрее происходит этот процесс. В результате рассматриваемый биполяр будет накапливать некоторую потенциальную энергию. При отключении электричества он, как правило, выдает себя. В результате на выводах катушки возникает самоиндуцированная ЭДС E, во много раз превышающая первоначально приложенное напряжение. Подобная технология ранее использовалась в магнето зажигания в двигателях внутреннего сгорания, а теперь широко применяется в повышающих DC-DC преобразователях.

Катушка (также известная как дроссель) является радиоэлементом с ярко выраженной индуктивностью – она была разработана именно для этой цели. Однако практически все элементы обладают этим свойством. Например, конденсатор, резистор, кабель, кусок провода и даже человеческое тело также обладают определенной индуктивностью. Это необходимо учитывать при расчете ВЧ цепей.

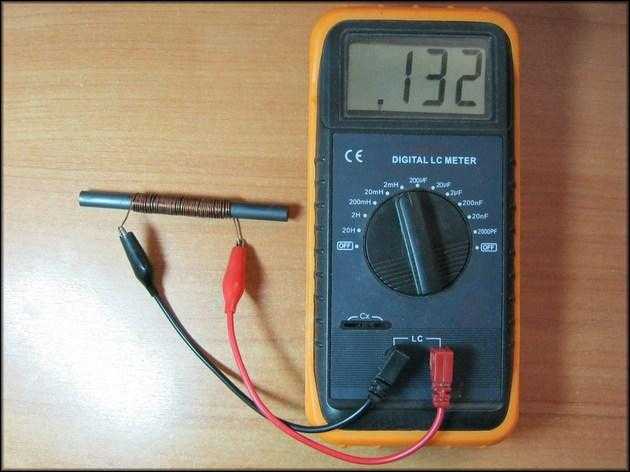

Важно! При измерении индуктивности с помощью специализированного измерительного прибора стоит помнить, что нельзя держать оба провода руками. В противном случае показания могут измениться и быть неверными

Это связано с включением человеческого тела с его собственной индуктивностью в измеряемую цепь.

Рассчитайте индуктивность катушки для заданной частоты по формуле

Емкостное сопротивление в цепи переменного тока

При включении конденсатора в цепь постоянного тока, на протяжении короткого периода времени будет наблюдаться течение по цепи зарядного тока. По окончании зарядки, когда напряжение конденсатора будет соответствовать напряжению источника тока, кратковременное течение тока в цепи прекратится. Таким образом, полностью при постоянном токе будет своеобразным разрывом цепи или сопротивлением с бесконечно большим значением. При переменном токе конденсатор будет вести себя совершенно иначе. Его зарядка в такой цепи будет осуществляться поочередно в разных направлениях. Течение переменного тока в цепи в это время не прерывается.

Более подробное рассмотрение этого процесса указывает на нулевое значение напряжения в конденсаторе в момент его включения. После поступления к нему переменного напряжения сети начнется зарядка. В это время сетевое напряжение будет возрастать на протяжении первой четверти периода. По мере того как на обкладках накапливаются заряды, происходит увеличение напряжения самого конденсатора. После того как сетевое напряжение в конце первой четверти периода станет максимальным, зарядка прекращается и значение тока в цепи станет равным нулю.

Существует формула для определения тока в цепи конденсатора: I = ∆q/∆t, где q является количеством электричества, протекающим по цепи в течение промежутка времени t. В соответствии с законами электростатики, количество электричества в устройстве составит: q = C x Uc = C x U. В этой формуле С будет емкостью конденсатора, U — напряжением сети, Uc — напряжением на обкладках элемента. В окончательном виде формула тока в цепи будет выглядеть следующим образом: i = C x (∆Uc/∆t) = C x (∆U/∆t).

При наступлении второй четверти периода произойдет уменьшение сетевого напряжения и начнется разрядка конденсатора. Ток в цепи изменит свое направление и будет течь в обратную сторону. В следующей половине периода направление сетевого напряжения изменится, наступит перезарядка элемента, а потом он вновь начнет разряжаться. Ток, присутствующий в цепи с конденсаторной емкостью, будет опережать по фазе напряжение на обкладках на 90 градусов.

Установлено что изменения тока конденсатора происходят со скоростью, находящейся в пропорциональной зависимости с угловой частотой ω. Поэтому в соответствии с уже известной формулой тока в цепи i = C x (∆U/∆t), аналогично получается, что действующее значение тока также будет представлять собой пропорцию между скоростью изменения напряжения и угловой частотой ω: I = 2π x f x C x U.

Далее уже совсем несложно установить значение емкостного сопротивления или реактивного сопротивления емкости: xc = 1/2π x f x C = 1/ ω x C. Данный параметр вычисляется, когда конденсаторная емкость включается в цепь переменного тока. Поэтому в соответствии с законом Ома в цепи переменного тока с включенным конденсатором, значение силы тока будет следующим: I = U/xc, а напряжение на обкладках составит: Uc = Ic x xc.

Часть сетевого напряжения, приходящаяся на конденсатор, получила название емкостного падения напряжения. Она известна также, как реактивная слагающая напряжения, обозначаемая символом Uc. Величина емкостного сопротивления хс, так же, как и значение индуктивного сопротивления xi напрямую связана с частотой переменного тока.

ОПРЕДЕЛЕНИЕ

Конденсатор, в простейшем случае состоит из двух металлических проводников (обкладок), которые разделяет слой диэлектрика. Каждая из обкладок конденсатора имеет свой вывод и может быть подключена к электрической цепи.

Конденсатор характеризуют при помощи ряда параметров (емкость, рабочее напряжение и т. д), одной из таких характеристик является сопротивление. Конденсатор практически не пропускает постоянный электрический ток. То есть сопротивление конденсатора является бесконечно большим для постоянного тока, но это идеальный случай. Через реальный диэлектрик очень малый ток протекать может. Этот ток называют током утечки. Ток утечки является показателем качества диэлектрика, который применяется при изготовлении конденсатора. У современных конденсаторов ток утечки составляет некоторые доли микроампера. Сопротивление конденсатора в таком случае можно вычислить, используя закон Ома для участка цепи, зная величину напряжения, до которой заряжен конденсатор и ток утечки. Но обычно при решении учебных задач сопротивление конденсатора постоянному току считают бесконечно большим.

Конструкция и разновидности

Все типы катушек индуктивности имеют одинаковую конструкцию, независимо от области их использования. Особенности, внесенные для получения индивидуальных параметров, влияют на тип детали.

1. Соленоид. Компонент с увеличенной общей длиной обмоточного провода. Обмотка больше диаметра детали.
2. Тороидальная. В такой катушке соленоид выполнен в форме «тора».
3. Многослойный тип, имеет несколько рядов обмотки.
4. Секционированная. Обмотка имеет несколько разделенных секций, иногда из провода разного сечения. Наиболее известной катушкой этого типа является трансформатор или дроссель.
5. Универсальная, может совмещать сразу несколько вариантов обмотки.

Независимо от конструкции, все катушки работают по одному и тому же принципу.

Комбинирование импедансов

Основная статья: Последовательные и параллельные схемы

Общий импеданс многих простых сетей компонентов может быть рассчитан с использованием правил объединения импедансов последовательно и параллельно. Правила идентичны правилам комбинирования сопротивлений, за исключением того, что в целом числа сложные числа. Однако общий случай требует эквивалентные преобразования импеданса в дополнение к последовательному и параллельному.

Комбинация серий

Для компонентов, соединенных последовательно, ток через каждый элемент схемы одинаков; полный импеданс — это сумма импедансов компонентов.

Z экв = Z 1 + Z 2 + ⋯ + Z п { displaystyle Z _ { text {eq}} = Z_ {1} + Z_ {2} + cdots + Z_ {n} quad}

Или явно в реальном и воображаемом выражении:

Z экв = р + j Икс = ( р 1 + р 2 + ⋯ + р п ) + j ( Икс 1 + Икс 2 + ⋯ + Икс п ) { displaystyle Z _ { text {eq}} = R + jX = (R_ {1} + R_ {2} + cdots + R_ {n}) + j (X_ {1} + X_ {2} + cdots + X_ {n}) quad}

Параллельная комбинация

Для компонентов, соединенных параллельно, напряжение на каждом элементе схемы одинаковое; отношение токов через любые два элемента является обратной величиной их импедансов.

Следовательно, обратный полный импеданс является суммой обратных импедансов компонентов:

1 Z экв = 1 Z 1 + 1 Z 2 + ⋯ + 1 Z п { displaystyle { frac {1} {Z _ { text {eq}}}} = { frac {1} {Z_ {1}}} + { frac {1} {Z_ {2}}} + cdots + { frac {1} {Z_ {n}}}}

или, когда n = 2:

1 Z экв = 1 Z 1 + 1 Z 2 = Z 1 + Z 2 Z 1 Z 2 { displaystyle { frac {1} {Z _ { text {eq}}}} = { frac {1} {Z_ {1}}} + { frac {1} {Z_ {2}}} = { frac {Z_ {1} + Z_ {2}} {Z_ {1} Z_ {2}}}} Z экв = Z 1 Z 2 Z 1 + Z 2 { displaystyle Z _ { text {eq}} = { frac {Z_ {1} Z_ {2}} {Z_ {1} + Z_ {2}}}}

Эквивалентный импеданс Z экв { displaystyle Z _ { text {eq}}} можно рассчитать с точки зрения эквивалентного последовательного сопротивления р экв { displaystyle R _ { text {eq}}} и реактивное сопротивление Икс экв { displaystyle X _ { text {eq}}} .

Z экв = р экв + j Икс экв р экв = ( Икс 1 р 2 + Икс 2 р 1 ) ( Икс 1 + Икс 2 ) + ( р 1 р 2 − Икс 1 Икс 2 ) ( р 1 + р 2 ) ( р 1 + р 2 ) 2 + ( Икс 1 + Икс 2 ) 2 Икс экв = ( Икс 1 р 2 + Икс 2 р 1 ) ( р 1 + р 2 ) − ( р 1 р 2 − Икс 1 Икс 2 ) ( Икс 1 + Икс 2 ) ( р 1 + р 2 ) 2 + ( Икс 1 + Икс 2 ) 2 { displaystyle { begin {align} Z _ { text {eq}} & = R _ { text {eq}} + jX _ { text {eq}} R _ { text {eq}} & = { гидроразрыв {(X_ {1} R_ {2} + X_ {2} R_ {1}) (X_ {1} + X_ {2}) + (R_ {1} R_ {2} -X_ {1} X_ {2 }) (R_ {1} + R_ {2})} {(R_ {1} + R_ {2}) ^ {2} + (X_ {1} + X_ {2}) ^ {2}}} X _ { text {eq}} & = { frac {(X_ {1} R_ {2} + X_ {2} R_ {1}) (R_ {1} + R_ {2}) — (R_ {1} R_ {2} -X_ {1} X_ {2}) (X_ {1} + X_ {2})} {(R_ {1} + R_ {2}) ^ {2} + (X_ {1} + X_ {2}) ^ {2}}} end {align}}}

Разновидности катушек индуктивности

Контурные катушки индуктивности

Эти катушки используются совместно с конденсаторами для получения резонансных контуров. Они должны иметь высокую стабильность, точность идобротность .

Катушки связи

Такие катушки применяются для обеспечения индуктивной связи между отдельными цепями и каскадами. Такая связь позволяет разделить по постоянному току цепи базы иколлектора и т. д. К таким катушкам не предъявляются жёсткие требования на добротность и точность, поэтому они выполняются из тонкого провода в виде двух обмоток небольших габаритов. Основными параметрами этих катушек являются индуктивность и коэффициент связи.

Вариометры

Это катушки, индуктивность которых можно изменять в процессе эксплуатации для перестройки колебательных контуров. Они состоят из двух катушек, соединённых последовательно. Одна из катушек неподвижная (статор), другая располагается внутри первой и вращается (ротор). При изменении положения ротора относительно статора изменяется величина взаимоиндукции, а следовательно, индуктивность вариометра. Такая система позволяет изменять индуктивность в 4 − 5 раз. В ферровариометрах индуктивность изменяется перемещением ферромагнитного сердечника.

Дроссели

Это катушки индуктивности, обладающие высоким сопротивлением переменному току и малым сопротивлением постоянному. Обычно включаются в цепях питания усилительных устройств. Предназначены для защиты источников питания от попадания в них высокочастотных сигналов. На низких частотах они используются в фильтрах цепей питания и обычно имеют металлические или ферритовые сердечники.

Сдвоенный дроссель

Сдвоенные дроссели

две намотанных встречно катушки индуктивности, используются в фильтрах питания. За счёт встречной намотки и взаимной индукции более эффективны при тех же габаритных размерах. Сдвоенные дроссели получили широкое распространение в качестве входных фильтров блоков питания; в дифференциальных сигнальных фильтрах цифровых линий, а также в звуковой технике.

Где применяется катушка (дроссель, индуктивность)

Дроссели имеют примитивную конструкцию: просто намотанный витками на каком-либо сердечнике проводник. В то же время в таком приборе нечему ломаться. Также у дросселей широчайший функционал и десятки применений. Из всего этого следует, что в какой бы точке города ни находился человек, в радиусе 1 км от него всегда будут тысячи катушек индуктивности, настолько они распространены.

Катушка как электромагнит

Самое простое применение катушки – это электромагнит. С подобным применением каждый сталкивается, заходя в подъезд. Сила, удерживающая дверь на месте и препятствующая несанкционированному доступу чужака, берётся из электромагнита. Он находится сверху.

Электрический ток, проходя по виткам катушки, создаёт вокруг неё переменное электромагнитное поле. Оно возбуждает в металлическом «бруске», расположенном на двери, вихревые токи, которые так же создают магнитное поле. В результате получаются два управляемых магнита. Они притягиваются друг к другу. Тем самым дверь надёжно удерживается на месте.
