Как подключить диммер: возможные схемы + инструктаж по подключению своими руками

Общая информация

Когда может быть неудобна классическая схема:

На лестничных площадках, когда освещение включается только внизу на весь подъезд, или на каждой площадке отдельно для данного этажа.
В длинных коридорах с двумя выходами. Если включить свет при входе, пройти насквозь коридор и выйти, свет останется гореть впустую. За сутки расход электроэнергии станет непомерно высоким.
Для внешних фонарей у входа в здание. Часто бывает, что освещением крыльца можно управлять непосредственно от входа в здание. То есть, для того, чтобы включить фонарь в темное время суток, приходится идти до выключателя в темноте. Если же человек вошел в дом и зажег свет, ему придется или оставлять его на всю ночь, или выключать за собой и подниматься в квартиру впотьмах.
В проходных помещениях. Если даже квартира невелика, встречаются ситуации, когда человек входит в одну комнату, включает электроосвещение. Проходит в следующую, включает лампу там и идет обратно, в первое помещение, чтобы выключить электросветильники, ставшие уже не нужными. Гораздо удобнее будет провести дублирующую клавишу управления в дальнюю комнату.
У изголовья кровати, чтобы выключать верхнюю люстру. Бывают случаи, когда в спальне включено малое освещение – ночник или бра, и приходится вставать с кровати и идти выключать верхний свет. Чтобы этого избежать, можно установить дополнительный электровыключатель на люстру поблизости от кровати.

Итак, случаев, когда человек нуждается в дублирующих перекидных переключателях, довольно много. В каждом из них придет на помощь устройство, позволяющее включать и выключать светильники из разных помещений, разными клавишами и независимо друг от друга.

Такой способ очень практичен и помимо общего удобства помогает экономить электроэнергию. При помощи проходного электровыключателя не нужно оставлять свет, например, на крыльце, на всю ночь. Можно просто включить его с верхнего этажа по мере необходимости и выключить возле входной двери.

Проходной выключатель (переключатель) отличается от стандартного коммутирующего устройства одной конструктивной особенностью. Он имеет три, а не два контакта и может переключать фазу с одного контакта на другие два по очереди.

Осветительные лампы, подсоединенные по такому принципу, могут быть как люминесцентными, так и лампами накаливания. Кроме того, таким образом можно подключать любые приборы, помимо осветительных, нуждающиеся в подобной схеме включения/выключения.

Виды диммеров

На рынке есть много видов светорегуляторов диодных лент, которые отличаются внешним видом, принципом работы и механизмом управления яркостью. Стоит отметить, что конкретное устройство может уменьшить яркость может иметь сразу несколько опций (например, включаться от звука и пульта).

Механические

Эти устройства могут регулировать свет вручную. Отличаются простым исполнением, понятной работой и низкой ценой.

Поворотные

У светорегулятора только одно колесико для управления светодиодами. Яркость меняется пропорционально повороту механизма. На корпусе присутствует шкала для определения уровня яркости.

Поворотный диммер

Поворотно-нажимные

Устройства аналогичны поворотным светорегуляторам — колесико является одновременно и кнопкой. Разница лишь во включении-отключении диммера нажатием. Это несколько удобнее, т.к. при установке минимальной яркости с поворотного устройства можно случайно выключить освещение.

Электронные

Эти диммеры в разы дороже по сравнению с механическими регуляторами, но и намного лучше их по своим возможностям.

Сенсорные

Яркость меняется от проведения пальцами по корпусу. В качестве вспомогательного способа настройки освещения есть обычные кнопки. Подробнее про бесконтактные выключатели можно прочитать в следующей статье.

Светодиодная лента Как подключить сенсорный выключатель к светодиодной ленте

2к.05.12.2022

Сенсорный диммер

Дистанционные

Этими устройствами можно управлять на расстоянии, отправляя ИК-луч с пульта ДУ. Понизить или восстановить яркость освещения можно, не вставая из кровати, что является большим плюсом.

Дистанционный светорегулятор

Smart-устройства

Это уже сложные приборы для диммирования, у которых много дополнительных опций:

дисплей с выводом подробной информации о работе светодиодов.
бесконтактное управление через Wi Fi для удобного управления яркостью;
планирование понижения и повышения яркости с помощью таймера.

Smart-диммер

Можно со смартфона понизить яркость света или настроить шаблон с графиком включений и отключений.

Как изготовить диммер для ламп накаливания самостоятельно?

Недостатка в предложении этих приборов нет. Тем не менее, всегда существует категория домашних умельцев, стремящихся все без исключения сделать самостоятельно. К этому может подвигнуть и достаточно высокая стоимость диммеров заводского изготовления.

А своими руками изготовить прибор для регулировки мощности свечения лампы – не столь сложно. В начале публикации уже приводилась принципиальная схема с минимальным набором элементов. Однако, у нее есть серьёзные недостатки, выражающиеся в слишком «острых зубьях» вырезаемых из синусоиды импульсов. То есть каждое включение питания на лампу (100 раз-в секунду) следует резкий скачок напряжения. Это негативно сказывается на долговечности источника света – лампы быстро выходят из строя.

Потому такую схему следует немного усложнить. Но, действительно, совсем чуть-чуть, добавив буквально пару простейших элементов только для сглаживания этих самых «острых краев» выходных импульсов.

Схема приобретает следующий вид:

Улучшенная схема несложного в сборке диммера для ламп накаливания

Разбираемся с деталировкой

Обозначение на схеме	Иллюстрация	Элемент схемы, допустимые аналоги
VS1		Симистор ВТ137 600Е. Возможна замена на ВТ134, ВТ136, ВТ138, КУ208Г, MAC8S, MAC212-2. Обязательно уточняйте в справочниках расположение выходов, так как у разных элементов оно может различаться. Если планируется нагрузка 150 Вт и выше, необходима установка радиатора.
VS2		Динистр DB3. Допустимые замены — DB3, DC34, HT32, HT34, HT40, КН102.
R1		Удобный пользователю компактный переменный резистор (потенциометр) сопротивлением 500 кОм, желательно – с функцией выключения цепи.
R2		Резистор 4.7÷10 кОм, 0,5÷2 Вт
C1		Неполярный конденсатор 0,1÷0,22 мкФ, напряжение 400 В.
С2		Неполярный конденсатор 22÷100 нФ, напряжение 100 ÷ 300 В.

Собрать такую схему можно на обычной универсальной монтажной панели. Или же, при желании, изготовить печатную плату. Схема несложна, и ошибиться в ней будет сложно.

В собранном виде это может получиться примерно так

Еще проще будет собрать диммер, если применить готовый фазовый регулятор мощности ГРН-1-220. Здесь вообще остаётся только дополнить схему переменным резистором.

Схема диммера с фазовым регулятором мощности ГРН-1-220

DA1 – интегральный регулятор ГРН-1-220

R1 – переменный резистор 330 кОм

ЕL1 – подключенная нагрузка мощностью до 400 Вт.

Такая схема отличается высокой устойчивостью к внешней температуре – в диапазоне от -40 до +70 ℃. Если нагрузка не превышает 250 Вт, можно на ГРН даже не установить радиатор.

Диапазон изменения выходного напряжения – от 0 до 97%.

Ограничения – работа такого диммера не допускает подключения емкостной нагрузки. А вот для любой резистивной и для управления коллекторными двигателями в самый раз.

В случае, когда требуется подключение более высокой мощности нагрузки, свыше 400 Вт, схему можно несколько видоизменить. ГРН в такой схеме не пропускает ток нагрузки через себя, а становится «генератором» подачи управляющего напряжения на симистор VS1.

Схема для подключения нагрузки мощностью свыше 400 Вт

В схему добавлено всего два элемента:

VS1 – симистор ТС122-25, ТС132-40 и другие.

R2 – резистор 100 Ом

По сути, мощность подключаемой нагрузки особо не ограничивается, и зависит только от допустимых параметров тока, протекающего через симистор при его открытом положении. А он – немаленький: вторая группа цифр в маркировке этой серии симисторов как раз и показывает величину прямого тока.

* * * * * * *

Завершим публикацию видеосюжетом, в котором его автор делится своим опытом самостоятельного изготовления диммера. Схема схожая с той, что рассматривалась выше, но дополнена еще и светодиодным индикатором работы.

Регулятор яркости своими руками

Покупка регулятора не сильно бьет по семейному бюджету, но иногда приходится делать такое оборудование самостоятельно. Основная причина – проблемы с поиском модель, которая подходит для осветительного прибора. Представленный вариант рассчитан на регулирование яркости свечения лампы накаливания, работающей в сети 220 В.

Что для этого потребуется?

Чтобы сделать простейшую модель нужны:

Динистор DВ3.
Симистор ВТ134 на 700 ватт, допускается подбирать и другие варианты, к примеру, ВТ138, МАС212-8.
Резистор на 10 кОм, его допустимая мощность 0,25-2 Вт.
Компактный переменный резистор, сопротивление от 470 до 500 кОм.
Паяльник и расходники.
Кусачки.
Отрез кабеля, с сечением 1 кв. мм.
Изолента или ТУТ подходящего диаметра.

Соединять элементы следует по представленной ниже схеме.

Совместимость диммера с разными видами ламп

Стоит разобраться, почему при покупке всего комплекта элементов для системы регулирования, есть необходимость подбирать их друг для друга. При неправильной подборке они просто могут не заработать вместе. Произойти это может по ряду причин:

Огромное разнообразие приборов регулировки и электронных схем представлено на рынке. У производителей разных стран есть свой порог напряжения, зачастую он может быть несовместим с другими производителями, за счет этого снижается диапазон регулировки. Это может повлиять на уровень комфорта освещенности.
Может случиться так, что вообще не будет включаться светильник или драйвер питания в светодиодной лампе, а также может начать издавать посторонние звуки.
Есть вероятность неиспользования полной мощности лампочки из-за того, что диммер на выходе не дает нужных 220 Вольт.
Могут появиться прерывающиеся вспышки светильника, как мигание.
Бывают сбои в самом механизме регулировки, что не дает своевременно управлять светильником.

Это возможные последствия несовместимости диммера, светильников и led ламп, которые следует учитывать при выборе.

Чтобы снизить вероятность несовмещения, лучше всего дополнительно изучить информацию о самих светодиодных лампах и диммерах на упаковке и в инструкциях производителей. Также можно обратиться к консультантам в магазине и уточнить у них о совместимости, они имеют не только теоретический, но и практический опыт и могут дать вам полезные рекомендации.

Подключение диммера: инструкция и советы

Используются, как правило, для регулирования яркости источника света. По типу регулировки бывают сенсорные, механические и дистанционные. Для галогенных ламп и ламп накаливания принцип работы заключается в регулировке напряжения. А какое необходимо устройство, чтобы управлять светом и регулировать освещение в одном месте, но из углов комнаты или дома? Для этого нужен проходной выключатель. Его основное назначение – это регулировка и управление приборами освещения в помещении из разных мест.

Схемы подключения

В первую очередь, перед установкой механизма, необходимо подобрать самую оптимальную схему подсоединения. Схема может содержать светорегулятор или простой коммутатор. Подобные соединения удобны и просты в установке, поэтому их можно собрать самостоятельно, без помощи специалистов. Рассмотрим каждое соединение отдельно.

Стандартное подключение. Это самое простое и быстрое подключение. Вместо выключателя устанавливается диммер. При использовании сети на три провода, заземление и ноль идет на светильник, а фаза – на разрыв.
Последовательное соединение. Эта схема очень проста. Ее установка заключается в следующем: необходимо поставить два светорегулятора, с помощью которых будет регулироваться один источник освещения, в разные места. Подключение нужно сделать так чтобы от распределительной коробки на каждый проходной диммер поступало по три проводника. Между собой механизмы соединяются через первый и второй контакты с помощью перемычки.

Третий контакт от первого механизма поступает на фазу, а второй прибор соединяется со светильником. Такое соединение удобно использовать в длинном коридоре или в большой комнате. Есть еще один вариант включения и управление яркостью светильника из нескольких мест. Это применение проходного выключателя (2-я схема).

Параллельное соединение. Как подключить такое соединение? Два регулятора полностью зависят друг от друга и играют роль не переключателей, а выключателей. Недостатком считается то, что каждый проходной диммер контролирует лишь свой участок полупериода. А это означает, что если один проходной диммер стоит на 100%, то вторым регулятором регулировать яркость освещения невозможно.
Подключение с простым выключателем. Такая схема возможна в спальне. Например, один проходной диммер устанавливается около кровати, а другой проходной выключатель устанавливается при входе в комнату. Это позволит регулировать освещенность не вставая с кровати. Установка таких коммутаторов осуществляется как и обыкновенное подключение. Схема с выключателем выглядит следующим образом:

Нюансы установки

Технология монтажа проходного светорегулятора не различается от установки диммера стандартного образца. Если уже имеется готовая штроба с соединенными от распределительной коробки и светильника проводами, то светорегулятор можно подключить самостоятельно. Для этого необходимо:

Обесточить электросеть в квартире.
Установочная коробка ставится в специальное углубление для коммутатора.
В определенных клеммах коробки закрепляются жилы.
Готовый корпус помещается в штробу.
Чтобы лапки, с помощью которых прижимается устройство в стенках, в установочной коробке раздались, следует открутить боковые винтики.
Закрепляется рамка с помощью закручивания гайки и накручивания колесика. Устройство собрано.
Подключаем электропитание в квартире и проверяем правильно ли было все установлено.

Как подключается диммер?

С этим обычно ни у кого особых сложностей не возникает. Тем более, если приобретается диммер, устанавливаемый в подрозетник вместо выключателя или последовательно с ним.

У большинства приборов такого предназначения имеется две или три клеммы для подключения к сети.

Клеммы для включения диммера в цепь осветительного прибора

Клеммы, обозначенные вертикальными стрелками или (и) буквами «L» предназначены для подключения входного напряжения питания (показаны на иллюстрации зелеными стрелками). Как уже говорилось, по существующим правилам все выключатели, и диммеры в том числе, должны ставиться в разрыв фазного провода. То есть к такой клемме должен походить фазный провод из распределительной коробки.

Входных клемм «L» может быть и две – для чего это бывает нужно – увидим чуть позднее. Но в случае простейшей коммутации подключать фазный провод можно к любой из них.

Клемма, обозначенная пиктограммой в виде волны синусоиды, пересеченной наклонной стрелкой – это выход димминированного напряжения (на рисунке выделен желтым указателем). Именно отсюда идет провод на осветительный прибор или иную нагрузку.

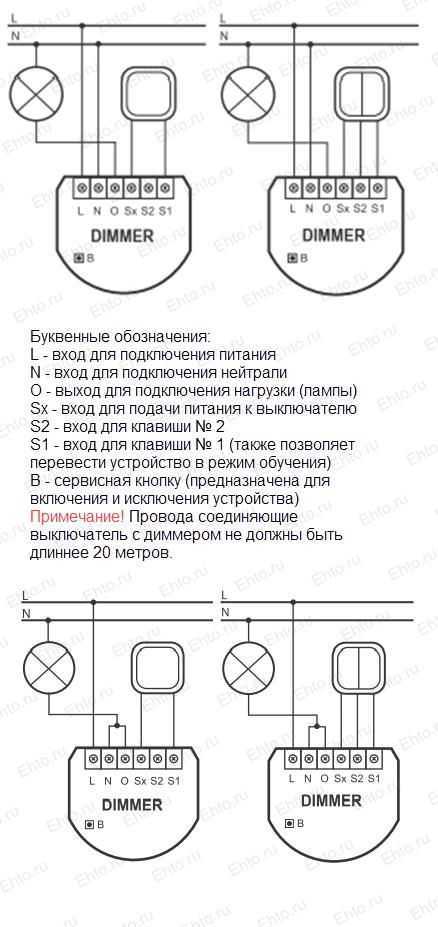

Некоторые диммеры сложной конструкции и расширенной функциональности могут иметь и больше клемм. В том числе – требовать и подключения нулевого провода – для обеспечения работы своей электронной схемы. Но это уже – частные случаи, с которыми следует разбираться, опираясь на приложенную к прибору инструкцию по эксплуатации.

Здесь же мы рассмотрим несколько типовых схем включения диммера с «клеммным набором», показанным выше. На схемах условно показана одна лампа накаливания, но следует правильно понимать, что это имеется в виду осветительный прибор, в которых таких ламп может быть и несколько.

Простейшая схема – диммер выполняет роль выключателя

Это – наиболее распространенный вариант подключения, не требующий никаких доработок. Диммер просто устанавливается на место обычного выключателя и сам берет на себя эту функцию.

Самая распространенная и простая схема установки диммера

При всей ее простоте важно соблюсти главное условие – не перепутать клеммы диммера. То есть на осветительный прибор должен уходить провод с клеммы диммированного напряжения

Схема с последовательно установленным выключателем

Нередко диммер устанавливают последовательно с обычным выключателем, при этом разнося их при необходимости по комнате. Такой подход обычно практикуется в спальной. Выключатель при этом устанавливается у входной двери, а регулятор света – в непосредственной близости от спального места.

Диммер включен в цепь последовательно с обычным выключателем

Входя вечером в спальную, можно на пороге комнаты зажечь свет. А вот управлять его яркостью и включением – уже не вставая с кровати. При необходимости встать ночью – диммер-выключатель тоже под рукой. И, наконец, утром, покидая спальную, на выходе несложно полностью обесточить всю эту схему. При этом на диммере, понятно, сохраняется настройка выставленного уровня мощности свечения лампы.

Проходная схема с двумя диммерами

А это – более совершенная, правда, и несколько более сложная в электромонтаже схема с применением двух диммеров. Главная сложность в том, что к каждому прибору должно подходить уже по три провода. Но зато подобная схема позволяет не только включать, но и управлять уровнем мощности свечения лампы независимо из двух мест.

Два диммера, включенные в цепь светильника по «проходной» схеме

В этом варианте есть нюансы. Фаза со входа подается на клемму диммированного напряжения первого прибора. Одноименные клеммы входа двух диммеров (а приборы должны быть одинаковыми) связываются проводкой первая с первой, вторая, соответственно, со второй. А на светильник уходит провод от клеммы диммированного напряжения второго регулятора.

Управлять освещением в такой схеме можно с любого диммера.

Могут быть и более сложные схемы, например, с использованием двух проходных выключателей и диммера. Или же с коммутацией диммера и проходного выключателя. Но для маленьких и средних по величине помещений обычно бывает достаточно тех, что рассмотрены выше.

А усложнение обычно прежде всего отражается на правильности подключения проходных или даже проходных и перекрестных выключателей. Но это уже – несколько другая тема.

Самостоятельная установка регулятора освещения

Действия по замене выключателя на диммер начинаются с выбора светорегулятора. Исполнение устройства – поворотное, поворотно-нажимное, сенсорное и т.п. в данном случае непринципиально. Первое, с чего следует начать выбор – тип управляемых ламп. Его можно найти в инструкции на прибор или поискать буквенную маркировку на корпусе.

Буквенная маркировка	Символьная маркировка	Тип нагрузки	Управляемые лампы
R		Омический	Накаливания
C		Емкостный	С электронной пускорегулирующей арматурой
L		Индуктивный	Низковольтные галогенные лампы с обмоточным трансформатором

Многие диммеры допускают смешанную нагрузку (RL, RC и т.д.). Если предполагается регулировать яркость люминесцентных ламп, надо убедиться, что на их упаковке есть надпись «диммируемая» (dimmed). В противном случае система работать не будет.

Важно! Перед попыткой подключения светодиодного светильника надо также убедиться, что на ней имеется маркировка «диммируемая». Если такая надпись отсутствует, значит в лампе установлен драйвер в виде стабилизатора тока, и попытка регулировать яркость, управляя средним током извне будет безрезультатной

Это не относится к светодиодным лентам – у них ток через LED ограничивается обычными резисторами и свечение хорошо управляется внешним усредненным напряжением. Поэтому «недиммируемых» светодиодных лент не бывает, несмотря на уловки маркетологов.

Обозначение диммируемой лампы.

Что необходимо подготовить

Монтаж диммера начинается с подбора инструмента. По минимуму можно обойтись двумя отвертками:

большой для затягивания (ослабления) лепестков диммера (выключателя);
поменьше для зажима и ослабления клемм крепления проводов.

Не будут лишними в этой работе:

индикаторная отвертка;
мультиметр.

Возможно, понадобится другой мелкий инструмент (монтерский нож и т.п.).

Демонтаж штатного выключателя

Установку любого диммера вместо выключателя желательно начать с проверки монтажа – надо убедиться, что размыкается именно фазный провод. В 99% случаев окажется, что монтаж выполнен правильно. Но надо исключить все неожиданности. Если нерадивый мастер поставил выключатель в разрыв нуля, то на работоспособность системы без регулятора это не повлияет (в отличие от безопасности). А вот диммеру нужна верная фазировка. Проверить это можно с помощью указателя напряжения (индикаторной отвертки). Если все нормально, то можно приступать к следующему шагу. Если нет, то предстоит большой объем работ. И лучше подумать, стоит ли этого диммирование (безопасность стоит, однозначно).

Второй, и очень важный шаг – надо отключить питание системы освещения. Это делается обычно на распределительном щите.

Важно! После отключения коммутационного элемента обязательно надо проверить отсутствие напряжения непосредственно на рабочем месте. Нельзя доверять схемам в щите и надписям на автоматическом выключателе

Короткая видео-инструкция.

Монтаж диммера

Регулятор имеет те же габариты и установочные размеры. Поэтому установка осуществляется в обратном порядке:

диммер устанавливается на свое посадочное место;
провода подсоединяются к своим клеммам;
разжатием лепестков регулятор фиксируется в коробке;
затягиваются винты клемм для фиксации проводов;
закрывается крышка регулятора.

На этом подключение диммера закончено. Можно подавать напряжение на систему освещения и опробовать регулятор в работе.

Диммирование настольной лампы

Если вам нужно диммировать настольную лампу или лампу ночник, а не потолочный светильник, то всей этой сложной процедуры можно избежать.

Достаточно отсоединить и выкинуть заводской шнур питания и подключить на его место специальный диммер на шнуре.

В магазинах и на Али полно таки моделей. Продаются и отдельные коробочки без проводов.

Они понадобятся, если вы не захотите выбрасывать заводской шнур от настольной лампы.

Для тех, кто вообще не хочет лезть в такие дебри и заниматься переделкой схем подключения, продаются диммеры в розетку.

Втыкаете эту конструкцию в ближайшую розетку, а уже через нее подключаете вилку настольной лампы. И все прекрасно регулируется.

Ключевые преимущества использования светорегуляторов

Описываемое в статье регулируемое освещение имеет массу достоинств, если сравнивать его с однополюсным. Рассмотрим их.

Экономия. Каждый месяц вы будете тратить на оплату счетов за электроэнергию примерно на 5-8 процентов меньше.
Если вы подключите к терморегулятору флуоресцентные лампы, то цветовая гамма освещения получится более прохладной и мягкой.
Кроме того, вы можете создать в помещении идеально подходящую атмосферу (к примеру, для просмотра фильмов или детских игр).
Срок эксплуатации ламп при использовании диммеров заметно увеличивается. Как минимум, на 25 процентов.

Как же выбирать правильный светорегулятор? Убедитесь в том, что выбранная вами модель рассчитана на суммарную мощность осветительных приборов. Например, для стандартного 600-ваттного прибора явно будет слишком много 10-ти лампочек на кухне по 100 ватт каждая.

Экономят ли диммеры электроэнергию

Еще одним мифом является экономия электроэнергии при использовании регуляторов яркости. В первую очередь это касается ламп накаливания.

Большинство пользователей до сих пор считает, что если оставить в светильнике обычные лампочки накаливания и выкрутить диммер на 50%, то и за свет вы заплатите в 2 раза меньше. Это не совсем так.

Чтобы снизить яркость лампы накаливания в 2 раза, нужно понизить напряжение примерно на 80%. При этом сила тока уменьшится незначительно, из-за нелинейного сопротивления нити накала.

Фактическая потребляемая мощность светильника в этом случае будет 75-80% от изначальной. Света вы получите в 2 раза меньше, а сэкономите всего лишь жалкие 20%.

Поэтому единственно реальная экономия достигается не димммированием, а заменой простых ламп на светодиодные.

Положительным моментом и преимуществом постоянной работы светодиодов в режиме пониженной яркости, является увеличение их срока службы.

Например, если изначально взять лампочку в два раза мощнее чем вам было нужно, и выкрутить диммером ее на требуемую яркость, такой светильник 100% прослужит не только заявленный заводом срок, но и гораздо дольше.

А вот с галогенными лампами ситуация может быть противоположной. Кроме того, диммирование приводит к уменьшению тепловыделения.

Исходя из вышеизложенного, специалисты всегда рекомендуют покупать диммеры и лампы под них в одном магазине, с наглядной проверкой на совместимость их функций. В этом случае вы 100% не столкнетесь ни с какими сюрпризами и неприятностями.

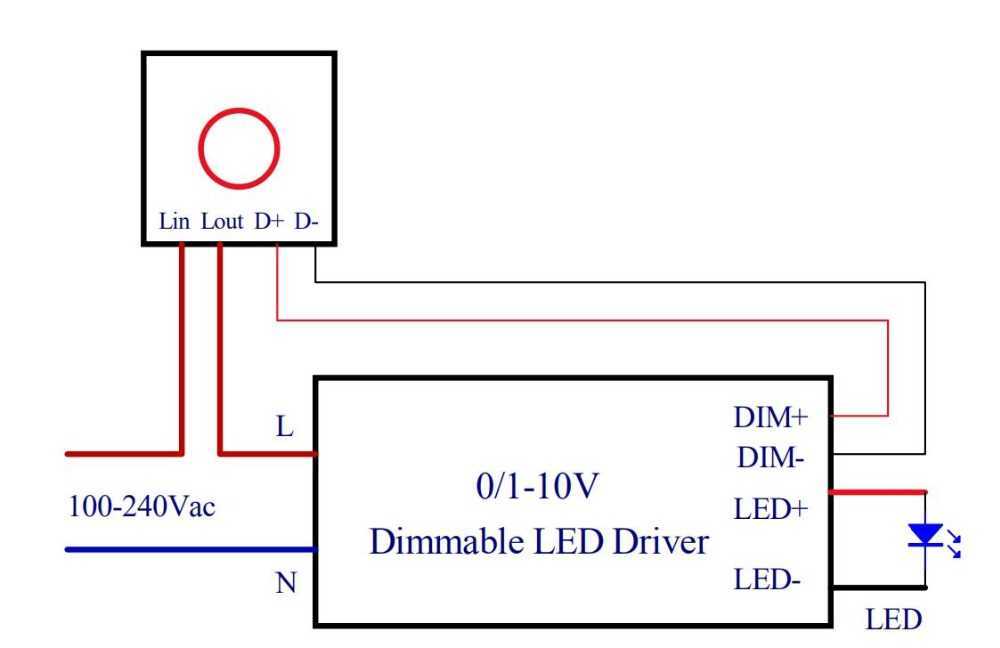

Схемы подключения диммера

Человек, подключавший обычный выключатель без труда подключит и регулятор освещения. Регулятор своим видом и креплением мало чем отличается от выключателя. Устанавливается он в такой же подрозетник и крепится такими же лапками, как при установке розетки и выключателя . Перед тем как подключить диммер вместо выключателя, нужно снять старый выключатель.

В первую очередь выключаем электрическую цепь вводным или групповым автоматом и проверяем отсутствие фазы исправным индикатором. Далее снимаем декоративную крышку, ослабляя винты крепления лапок, и вытаскиваем выключатель. Откручиваем провода от выключателя и разводим их стороны.

Теперь нам нужно определить подходящую фазу индикатором для правильного подключения диммера. Включаем вводной автомат и проверяем наличие фазы индикатором на одном из проводов, затем отключаем напряжение сети с проверкой на отсутствие сети индикатором. Берем регулятор, подключаем фазовый провод к клемме с вертикальной стрелкой.

Как правильно подключить диммер

А провод, идущий к лампам через распределительную коробку, подключаем к другой клемме с обозначением наклонной стрелкой. Регулятор подключается последовательно с лампами. Помните, что диммеры предназначеные для ламп накаливания (галогенных) не работают со светодиодными и люминесцентными лампами. Для них есть другие регуляторы.

Как вам статья?

Мне нравится1Не нравится

Поворотно-нажимные и кнопочные виды

Кроме простых поворотных, встречаются и поворотно-нажимные модели. В них, нажимая на круглую рукоятку, вы полностью включаете и выключаете свет.

А уже поворачивая ее, меняете яркость светильника.

Такие виды более привычны и удобны. Не нужно делать целый круг колесиком, чтобы выключить свет.

Есть кнопочные разновидности вообще без каких-либо колесиков и круглых ручек.

Внешне их можно даже не отличить от простых выключателей света. Коротким нажатием на клавишу светильник включается и отключается.

Чтобы изменить яркость, нужно прижать клавишу и удерживать ее в таком положении некоторое время. Часто они дублируются второй кнопкой, которая запоминает две выставленные сцены освещения.

И вам уже не придется каждый раз подгадывать тот полумрак, при котором так удобно было смотреть телевизор или отходить ко сну.

Более современными и функциональными диммерами можно управлять даже через смартфон.

Через программу также выставляется таймер и расписание освещения.

Это очень актуально для подсветки растений или аквариумов с зеленью и рыбками.

Схема диммера для ламп накаливания на 220В: как работают промышленные модули и самодельные конструкции

Принцип работы диммера переменного тока поможет понять график преобразования им обычной синусоиды напряжения, представленный для трех случаев подключения мощности: 85, 50 и 15% от величины начального сигнала.

Пунктирной линией синего цвета я показал форму нормальной синусоиды, которую разделил на участки:

Синего цвета, обозначающую паузы в подаче электрической энергии на подключенную нагрузку.
Красные, символизирующие время протекания переменного тока.

Представленный график работы диммера помогает понять, что чем короче время подачи напряжения или длиннее пауза, тем меньше выходная мощность светорегулятора. Это значит, что лампочка Ильича будет вырабатывать пониженный световой поток не одинаково.

Здесь используется тот принцип, что нить накаливания в разогретом состоянии обладает высокой инерционностью: ее свечение от чередующихся отключений и включений рабочих токов нашим глазом воспринимается как равномерное.

Типичная схема простого диммера на тиристоре SCR , диодном мосту VD1-4, динисторе ZD, диоде, переменном резисторе и конденсаторе показана ниже.

Эта схема за счет задержки времени, формируемой током заряда конденсатора, отрезает переднюю часть фронта полусинусоиды. Она обозначается leading edge — отсечка переднего фронта.

Dimmer, использующий в своей конструкции подобное простое управление на тиристорах, широко используется для работы с лампами накаливания.

Его при промышленном изготовлении выполняют в пластмассовом корпусе, который встраивается в обычную коробку подрозетника вместо выключателя. Сзади модуля имеются клеммы для подключения проводов питания и отходящей схемы.

Спереди выполнена удобная рукоятка управления световым потоком лампы накаливания. Выбором ее положения настраивают требуемый уровень освещения.

Dimmer для управления светом ламп накаливания не сложно изготовить своими руками. Одну из доступных схем для повторения с маркировкой деталей показываю ниже.

Все детали можно спаять навесным монтажом или разместить на плате. Места они много не занимают, но в целях безопасности собранную конструкцию сразу помещайте в прочный диэлектрический корпус. На схеме присутствует опасное для человека напряжение 220 вольт.

При наладке схемы изолируйте открытые места подручными средствами: пластик, бумага, изолента.

Схемы подключения диммера для комфорта пользователей

Самый распространенный вариант, подходящий для всех типов светорегуляторов — это способ замены им штатного одиночного выключателя. Dimmer просто встраивают в подрозетник на его место.

Схемы подключения диммера из двух отдельных модулей для управления одним центральным светильником позволяют регулировать освещение из разных мест протяженного помещения, например, гостиной, коридора.

Вариант подключения диммера через выключатель позволяет включать освещение на входе в кабинет, а регулировать степень освещения непосредственно на рабочем месте с учетом местных условий. Схема не сложная, удобна для применения в служебных помещениях.

Обыкновенный выключатель можно заменить на два проходных для длинных помещений. Их размещают на противоположных концах (вход и выход), а диммер располагают непосредственно на рабочем месте.

Полезные советы для эксплуатации

Для экономии электроэнергии при пользовании лапами накаливания регулятор выставляют на работу с минимальной мощностью. Тогда ожидаемый эффект сбережения достигнет 15%.

Полупроводниковые компоненты не любят повышения температуры. Им вреден нагрев выше 30 градусов. Если отсутствует возможность отвода тепла с них, то Dimmer лучше отключить — вывести из работы.

При ремонте электронного модуля в сервисном центре соглашайтесь на замену штатного симистора более мощной моделью. В результате получите Dimmer повышенной надежности.

Марка	Страна	Особенности	Ориентировочная стоимость, руб
Schneider Electric	Франция	простота в установке и безопасность в процессе эксплуатации	900-10200
Aгат	Россия	низкая стоимость и соответствие европейским стандартам	400-1100
Makel	Турция	высокое качество и надежность	800-1500
Lezard	Турция	применение для осветительных приборов любой конфигурации	200-1100
Triac	Китай	наличие и ПДУ, и сенсорного управления	2400-5300
