Проверка утечки тока ТЭН
В первую очередь поиск причины неисправности необходимо начинать с проверки на утечку тока. Обычно, если такое происходит, сразу при включении в сеть срабатывает УЗО или дифференциальный выключатель и линия обесточивается. Поиск утечки выполняется в следующим образом:
1. Отключаем проверяемый электроприбор из розетки;
2. Разбираем его, чтобы получить доступ к клеммам электронагревателя;
3. Включаем на мультиметре режим прозвонки и вставляем щупы в разъемы «COM» и «VMa»;

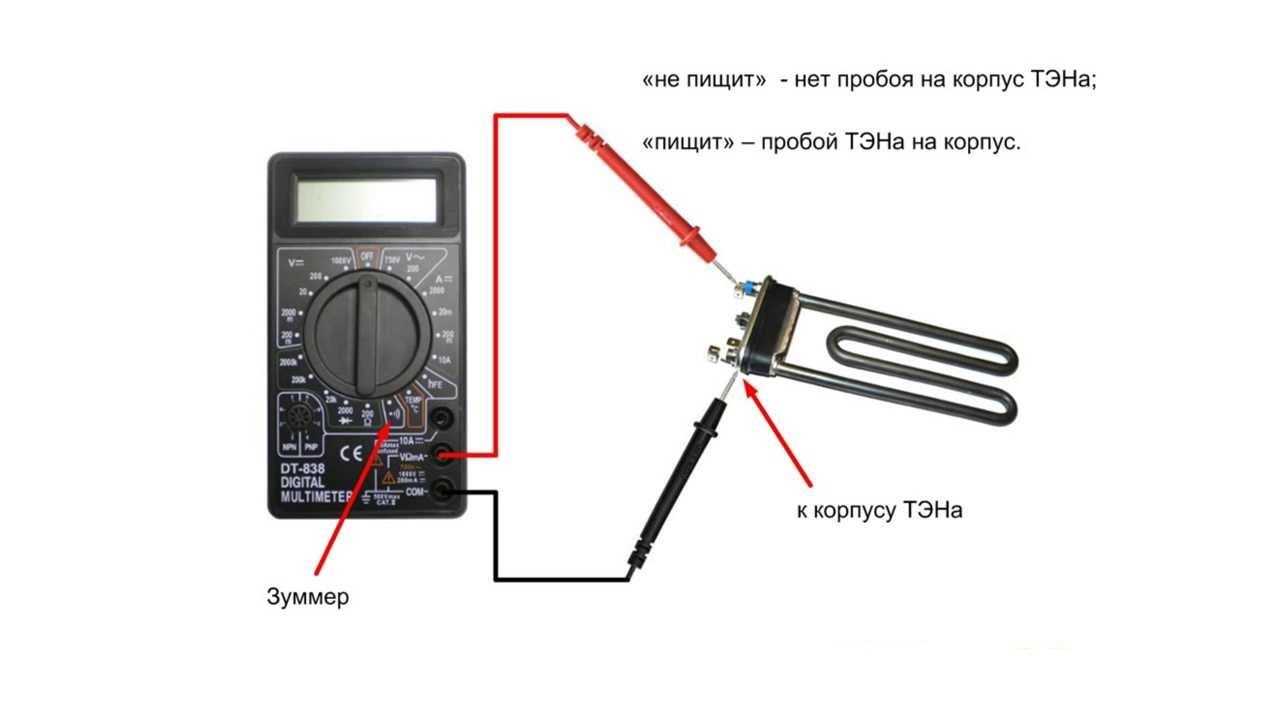

4. Прозваниваем сперва один контакт на корпус устройства, затем другой;
5. Возможные результаты:
— Есть сигнал, на дисплее показатель близкий к «0» – ТЭН неисправен;
— Нет сигнала, на дисплее «1» – утечки нет;
К сожалению, прозвонив таким образом, вы не всегда сможете обнаружить пробой. Довольно часто, выявляет это только специализированный тестер – мегаомметр, который проверяет цепи высоким напряжением. Мелкие повреждения изоляции выявляются только так. Мультиметр поймает лишь явные дефекты, например, когда фазный проводник касается нулевого.
Нередко, утечку поможет выявить замер на включённом ТЭНе. Но я не советую этого делать, если вы не уверены в своих навыках работы с электрооборудованием на все 100%.
Если вы обнаружили утечку, связь между одним из контактов и корпусом – нужно искать место пробоя. Я советую отсоединить питающие провода от электронагревателя и сделать замер без них. Тогда вы поймёте, виноват нагревательный элемент или другие элементы цепи питания.
Если же проблема не обнаружена, продолжаем диагностику:
Где располагается?
Разместившись внутри барабанного бака, кипятильник чаще всего расположен как можно ниже. Это даст воде нагреться предельно быстро. Мощность кипятильника достигает двух киловатт – почти как в мощном электрочайнике.
Чтобы найти ТЭН, воспользуйтесь следующими методами.
- Проверьте пространство за задней панелью стиральной машины. Задняя стенка, отличающаяся большой площадью, скрывает кипятильник за собой. Эта стенка снимается легче остальных (передней, верхней, нижней и боковых). При отсутствии выводов кипятильника и проводов, подходящих к нему, в этом месте закрыть крышку можно легко.
- Допустимо СМА наклонить набок и посмотреть в сторону днища.
- Люк барабана достаточно велик, чтобы, открыв его, заглянуть внутрь стирального отсека. Включив фонарик, вы легко обнаружите кипятильник. Он может оказаться ближе как к передней панели, так и к задней стенке.
Как проверить ТЭН мультиметром и без тестера
Когда под рукой нет цифрового мультиметра, можно использовать стрелочный тестер. Принцип проверки аналогичный. По отклонению стрелки достаточно просто определить исправность спирали. Для наглядности проверяем тестером тэн сушки. Увы, тэн данной сушки, как видим нерабочий.
Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы «Специалисту по модернизации систем энергогенерации»
Как проверить тэн водонагревателя на исправность: дома вручную? Аналогичным образом можно выполнить проверку исправности нагревательного элемента в посудомоечной машине, обогревателе к примеру, в спирали тепловой пушки или другом бытовом электроприборе. Спрашивайте, я на связи!
Как проверить ТЭН стиральной машины
Проверить мультиметром стиральную машину на предмет неисправности электрического нагревателя не составит большого труда. Современные модели бытовых приборов обязательно оповестят о неполадки специальным звуковым сигналом, с указанием на дисплее устройства кода ошибки.
Расшифровка закодированной информации осуществляется при помощи инструкции к стиральной машине, в которой описываются наиболее распространённые неполадки данного устройства.
Если код ошибки указывает, что ТЭН устройства неисправен, то для того чтобы осуществить замену данного устройства, а также чтобы убедиться в отсутствии ошибки самодиагностики устройства, следует осуществить демонтаж нагревательного элемента. Работы должны производиться в такой последовательности:
- Обесточить электрическое устройство.
- Демонтировать заднюю защитную крышку устройства.
- Отсоединить провода, к которым подключён ТЭН.
- Открутить болты, с помощью которых ТЭН крепится к корпусу стиральной машины и аккуратно извлечь нагревательный элемент.
Проверка ТЭНа производится в такой последовательности:
- Включить измерительный прибор, и перевести его в режим измерения сопротивления.

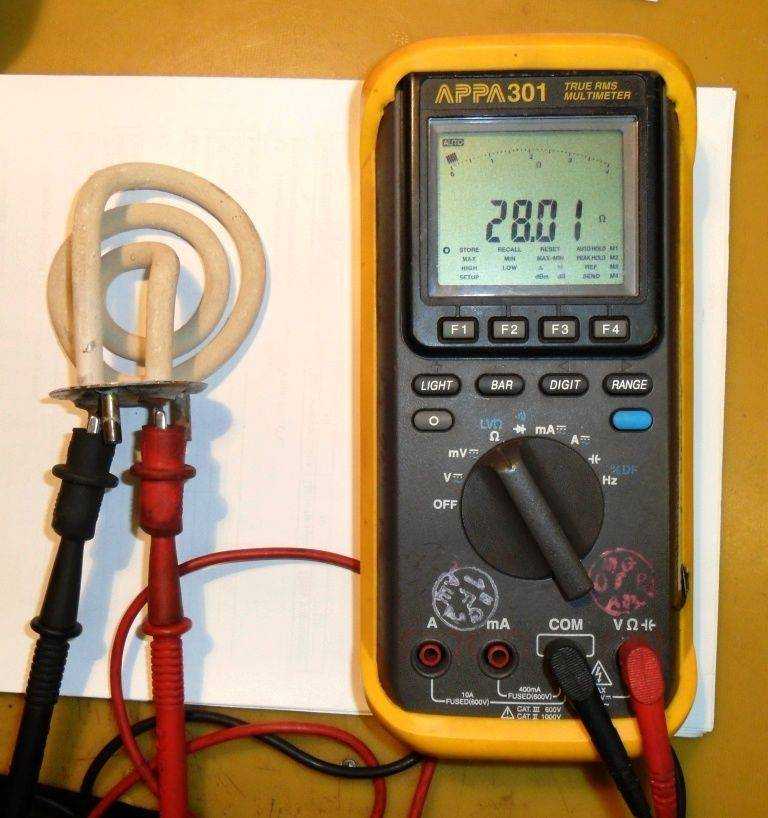

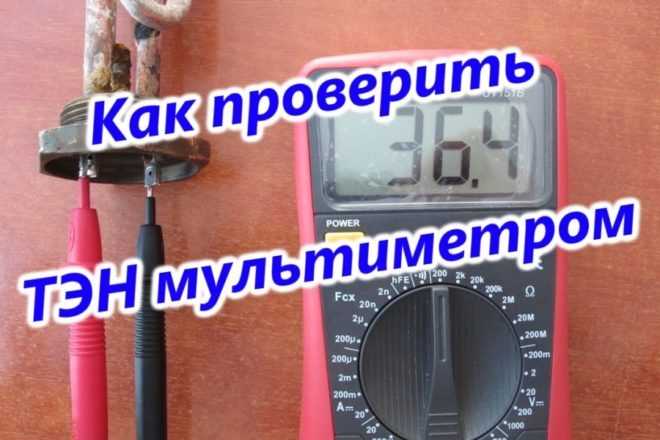

- Соединить один щуп мультиметра с резьбовой клеммой с одной стороны ТЭНа, а другой щуп подключить ко второй клемме нагревательного элемента.
Если спираль, находящаяся внутри оболочки цела, то на дисплее мультиметра высветится значение от 10 до 100. Если ТЭН неисправен, то никаких значений измерительный прибор не покажет. Если мультиметр оснащён звуковым оповещателем, то высокочастотный сигнал оповестит о исправности ТЭНа. Отсутствие сигнала укажет на необходимость замены нагревательного элемента.
Если спираль находится в исправном состоянии, то нелишним будет проверить утечку электрического тока на корпус ТЭНа. Чтобы проверить ТЭН на пробой, необходимо перевести мультиметр в режим измерения сопротивления до 10 кОм и один щуп подключить к корпусу нагревательного элемента, а другой к одной из основных клемм.
Показания на дисплее мультиметра должны отсутствовать. Если используется стрелочный прибор, то стрелка должна оставаться неподвижной.
Если ТЭН необходимо проверить на стиральных машинах произведённых в советское время, то весь процесс осуществляется аналогичным образом, а поводом для начала проверки является отсутствие нагрева воды в устройстве.
Какое устройство ТЭНов
Корпус ТЭНа выполняется из стальной трубки разного диаметра, длины и конфигурации. Внешние габариты нагревателя зависят от корпуса оборудования, в который он монтируется. Внутри трубки установлена нагревающаяся спираль, которую изготовляют из фехралевой либо нихромовой проволоки. Спираль имеет длинные выводы, выходящие за корпус элемента. Изоляционным материалом для спирали выступает обычный очищенный кварцевый песок.
Концевые выводы греющей спирали соединяются с контактными стержнями методом сварки и закрепляются внутри трубчатого корпуса керамическими изоляторами. Для безопасной подачи напряжения на концах стержней выполняют резьбу, либо сваркой приваривают пластины.
Диагностика ТЭНа на бойлере
На сегодняшний день все имеющиеся на рынке модели водонагревателей выпускаются со специальным анодным стержнем, защищающим прибор от коррозии. Но, несмотря на это, ТЭНы в этих приборах тоже периодически выходят из строя. Ниже приведена инструкция, как проверить ТЭН на бойлере.
Извлекать элемент нагрева необходимо в такой последовательности.
- Отключить бойлер от электропитания.
- Слить воду из устройства.
- Снять нижнюю крышку водонагревателя.
- Снять контактные провода.
- Открутить болты, соединяющие корпус бойлера и ТЭН.
- Извлечь элемент нагрева из корпуса прибора.
- Установить в сухой водонагреватель работающий ТЭН и проверить места соединений.
Чтобы понять, что устройство перестало нормально функционировать, нужно переустановить ТЭН и убедиться в его неисправности. Это в равной мере касается всех бойлеров популярных торговых марок — Термекс, Бош, Аристон или Электролюкс.
Важно: в случае чрезмерного загрязнения ТЭНа известковым налетом, либо недостаточной фиксации контактов резьбовых клемм, что могло спровоцировать подгорание, нужно зачистить металлическую поверхность в местах подключения мультиметровых щупов. В заключение, хотелось бы предупредить о том, что при проведении диагностики и ремонтных работ каждый непрофессиональный электрик должен удостовериться в полном отсутствии тока во всех электрических устройствах и приборах
Диагностика не займет много времени, однако, если у вас возникли сомнения в правильности ваших действий, лучше обратиться за помощью к специалисту. Надеемся, что статья была полезна вам. До новых встреч на страницах сайта!
В заключение, хотелось бы предупредить о том, что при проведении диагностики и ремонтных работ каждый непрофессиональный электрик должен удостовериться в полном отсутствии тока во всех электрических устройствах и приборах. Диагностика не займет много времени, однако, если у вас возникли сомнения в правильности ваших действий, лучше обратиться за помощью к специалисту. Надеемся, что статья была полезна вам. До новых встреч на страницах сайта!
Как проверить ТЭН водонагревателя
Первое, на что стоит обратить внимание — это технология прозвона цепи, а точнее всех ее нагревательных элементов. В зависимости от результата данной процедуры будет зависеть дальнейший ремонт быттехники
Так, чтобы проверить ТЭН водонагревателя, нужно следовать следующей схеме:
- Обязательно отключаем от электрической сети наш прибор, который проверяем, отключив провода;
- Производим математический расчёт сопротивления нагревателя, основанный на формуле: R=U2/P. (Р — номинальная мощность самого ТЭНа. Узнать ее можно только в документах прибора. U — 220 вольт, то есть значение напряжения сети, и если мы рассматриваем бытовой прибор, то оно будет всегда одинаковым).

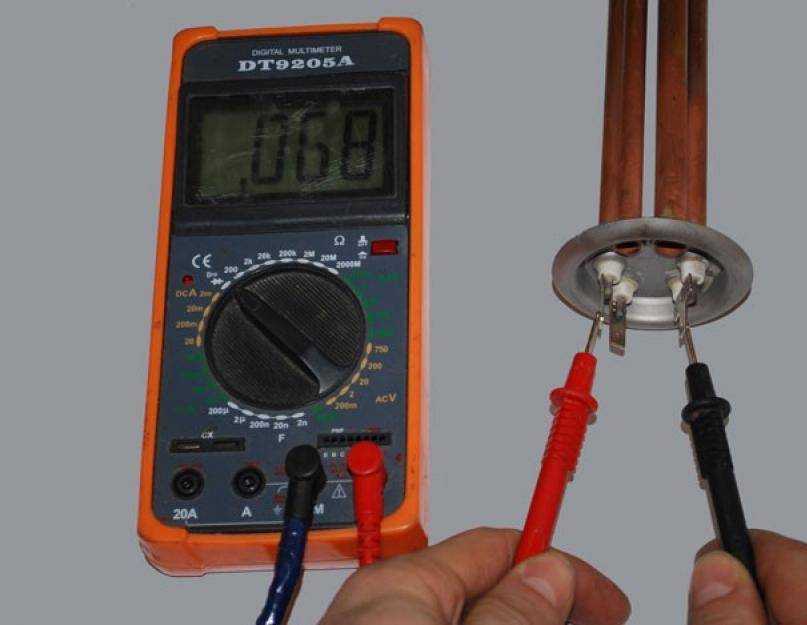

- На проверяемом приборе имеются так называемые выводы, к которым должен быть подключен мультиметр, предварительно включенный в режим замера сопротивления в диапазоне 200 Ом.
Такая процедура доступна лишь тем, кто хоть раз пользовался мультиметром и знает его назначение и устройство. Для новичков рекомендуем для начала научиться пользоваться этим прибором, что несложно и достаточно быстро.
Дотронувшись щупами до выводов бытового прибора, вы должны быть готовы к нескольким вариантам исхода проверки ТЭНа водонагревателя, а именно:
- ТЭН может оказаться абсолютно рабочим, о чем будет свидетельствовать значение, появившееся на табло. Оно будет равно расчетному показателю;
- Появится значение «0», что говорит о замыкании и в дальнейшем замене ТЭНа.
Один из способов тестирования работы нагревательной детали — применение контрольной лампы электрика для обнаружения обрыва. Это делается следующим образом: на контакт ТЭНа идет подача ноля от сети, а ко второму подключается фаза от лампы. Когда мы видим, что лампочка загорелась — все в порядке, обрыва точно нет.
Что касается контрольной лампы и где ее взять, то на этот вопрос можно найти ответ в интернете в статьях «Как сделать лампу в домашних условиях», либо попросить у кого-то из знакомых, кто уже был в подобной ситуации и знает суть проблемы.
В целом, это весь список доступных способов, как проверить ТЭН водонагревателя на исправность. Пусть даже это будет водонагревательный бак или посудомоечная машина, разницы не имеет. И, как видим, даже при отсутствии мультиметра, можно выяснить, что случилось с нагревательным прибором, ждать ремонта или проблема вовсе не в нем.
Что нужно знать перед измерениями?
Если у вас имеется в наличии мультиметр, вы можете сделать тест нагревателя сломавшейся бытовой техники самостоятельно.
Это важно, так как для тестирования электронагревателя нам потребуется знать номинальное значение его сопротивления, которое рассчитывается из формулы основного закона Ома:
R=U²/P,
где R – искомое электрическое сопротивление (Ом);
P – мощность ТЭНа (Вт);
U – рабочее напряжение сети (В).
Рабочее напряжение домашней электрической сети в основном 220 В. Мощность нагревателя можно узнать из паспортных данных бытового устройства (Вт). Величина сопротивления получается в Омах. Теперь можно заняться тестированием электронагревателя.
Диагностика
Что делать, если работавший еще вчера электроприбор не подает признаков жизни?
В первую очередь, надо проверить входные электрические цепи.
- звучит банально — но посмотрите, не отключено ли в доме электричество (после включения бойлера);
- проверяем защитный автомат на линии, к которой подключен водонагревательный прибор;
- в 90% случаев (особенно, если у вас проточный водонагреватель), подключение производится через УЗО: проверяем и этот защитный автомат;
- смотрим, на какую температуру выставлен терморегулятор (иногда в спешке пользователь забывает установить необходимый режим);
- осматриваем вилку и розетку накопительного водонагревателя (при высокой нагрузке возможно «подгорание» контактов).
Если внешние причины отсутствуют или устранены (вы включили автомат, и прочее), а водонагреватель по-прежнему не работает, разбираемся с электроприбором. Безусловно, вы можете вызвать специалиста или отвезти технику в мастерскую. Однако это повлечет дополнительные расходы. Несмотря на кажущуюся сложность конструкции, ремонт водонагревателя своими руками возможен, даже при отсутствии специального оборудования. Понадобится набор гаечных ключей, хорошая отвертка, пассатижи и мультиметр, может понадобиться паяльник. Если он у вас есть, и вы умеете им пользоваться, шансов починить бойлер самостоятельно, существенно больше.
Ремонт таких электроприборов хоть и подчиняется общей логике, все-же лучше будет найти фирменные электрические схемы.
Как проверить ТЭН чайника мультиметром
Это проверка проводится только для того, чтобы выявить возможные причины неисправности чайника, поскольку при неисправности греющего элемента он ремонту не подлежит. Чайник отсоединяется от электрической сети, а его колба освобождается от остатков воды и насухо вытирается. ТЭН электрочайника располагается внизу устройства, к нему очень легко добраться. Перед тем, как прозвонить нагревательный элемент, потребуется открутить стандартный крепеж с нижней крышки.

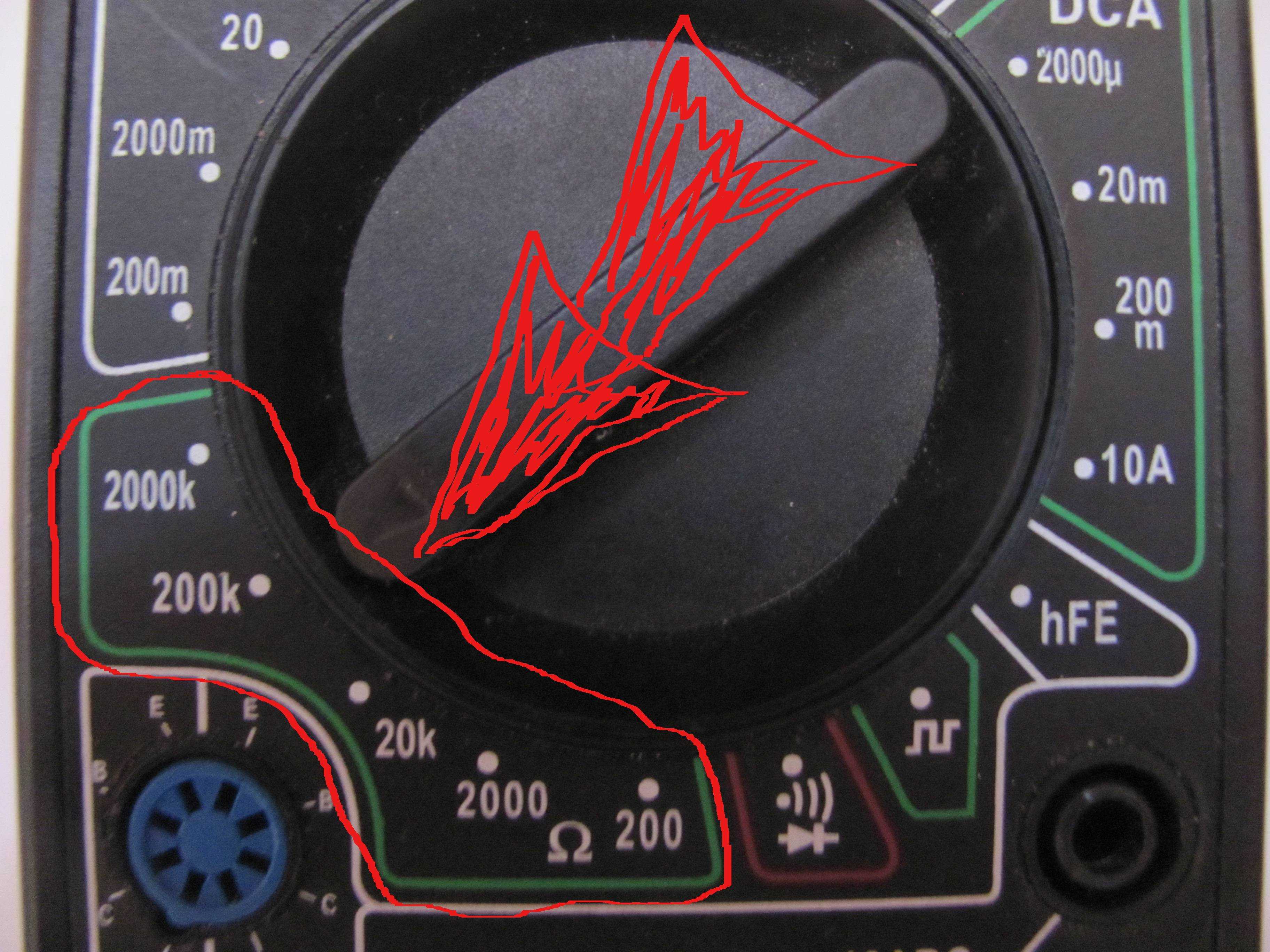

Далее по стандартной технологии проверяются ТЭНы электрочайника мультиметром с установленным диапазоном замера сопротивления 200 Ом. Проверяют расчетное показание сопротивления элементов по его мощности, которая указана на табличке корпуса. Если показание отличается более чем на 10 % от нормативного, то начинаются внутренние проблемы, способные привести к выходу из строя спирали. Если показание на шкале будет 1 Ом или бесконечность, то ТЭН чайника уже неисправен и он подлежит замене.
Проверка ТЭНа стиральной машинки мультиметром
Есть три метода электрической проверки ТЭНа:
- Прозвонка;
- Проверка изоляции корпуса;
- Проверка рабочего тока.
Как прозвонить тэн стиральной машины
Прежде всего, отключаем СМ от сети, для полной уверенности вынув электрическую вилку питания из розетки. Даже не снимая нагреватель с машинки, но отключив хотя бы одну клемму, чтобы исключить обходной контур. Прикладываем щупы мультиметра, выставленного на шкалу сопротивления. Какие либо цифры уже говорят об исправности цепи. Но мы можем даже выяснить соответствует ли фактическое сопротивление тэна стиральной машины стандартному. На помощь приходит курс физики (электричество) за 6 класс. Сопротивление вычисляется как квадрат напряжения, делённый на мощность. В случае если мощность ТЭНа 2000 Вт, получаем сопротивление равное 24 Ом.
Целостность цепи можно также проверить простым устройством —прозвонкой, лампочкой с источником питания.
Изоляция проверяется прикладыванием одного щупа прибора к клемме, другого к корпусу. Шкала мультиметра при этом установлена на значение не менее 100 МОм. Отсутствие каких либо показаний говорит об исправности изоляции. Но тут есть небольшой ньюанс: проверку нужно производить при нагретом ТЭНе. Если он установлен в баке, то нужно наполнить бак водой и включить на 10-15 секунд. Если нагревательный элемент снят, то нужно включить его в сеть на 5-10 секунд. После чего провести замер. Какие-либо показания, отличные от бесконечности говорят об ослаблении изоляции и, как следствие, существовании токов утечки при работе нагревателя. Это чревато пробоем на корпус, коротким замыканием или даже поражением пользователя электрическим током. Эксплуатация машинки в этом случае недопустима. Необходимо провести замену ТЭНа.
Для проверки рабочего тока прибор устанавливается на шкалу амперметра, не менее 20 Ампер. Прибор включается последовательно с элементом и в сеть. Номинальный ток вычисляется опять же по закону Ома. В нашем случае он будет равняться 9 Ампер. Большее его значение будет говорить об утечке.
Отстутствие цепи при прозвонке однозначно говорит о поломке. Если цепь исправна, проверяем сопротивление изоляции. И в конце концов — силу тока в номинальном режиме. Если на каом то этапе обнаружена неисправность, необходимо купить новый ТЭН стиральной машины и заменить самостоятельно или пригласить мастера по ремонту бытовой техники.
Как определяется показатель сопротивления ТЭНа
Для проверки элемента мало знать, как и какими приборами это выполняется. Необходимо владеть информацией о значении его сопротивления. Для начала рекомендуется вычислить данную величину. Для этого понадобятся следующие сведения:
- Напряжение, подающееся на водонагревательный элемент. Как правило, данный показатель (U) равняется 220 В. Такое напряжение присутствует в бытовой электрической сети наших квартир.
- Показатель мощности нагревателя – Р. Определяется он легко, следует только посмотреть инструкцию по эксплуатации. Второй вариант – мощность ТЭНа можно уточнить в интернете по модели машинки.
Имея все необходимые сведения, определяем сопротивление R, пользуясь специальной формулой R=U²/P. Полученный показатель сопротивления образуется в нагревателе во время работы. Если ТЭН исправен, то полученная формулой цифра появится на экране мультиметра.
