Как проверить электродвигатель мультиметром: пошаговая инструкция и рекомендации

Различные схемы подключения асинхронных двигателей к сети 380 вольт

Для того чтобы заставить работать двигатель существует несколько различных схем подключения, наиболее используемые среди них — звезда и треугольник.

Как правильно подключить трехфазный двигатель «звездой»

Такой способ подключения применяется в основном в трехфазных сетях с линейным напряжением 380 вольт. Концы всех обмоток: C4, C5, C6 (U2, V2, W2), — соединяются в одной точке. К началам обмоток: C1, C2, C3 (U1, V1, W1), — через аппаратуру коммутации подключаются фазные проводники A, B, C (L1, L2, L3). При этом напряжение между началами обмоток будет 380 вольт, а между местом подключения фазного проводника и местом соединения обмоток буде составлять 220 вольт.

На табличке электродвигателя указывается возможность подключения по способу «звезда» в виде символа Y, а также может указываться и можно ли подключить по другой схеме. Соединение по такой схеме может быть с нейтралью, которая подключается к точке соединения всех обмоток.

Такой подход позволяет эффективно защитить электродвигатель от перегрузок при помощи четырехполюсного автоматического выключателя.

Соединение «звездой» не позволяет электродвигателю, приспособленному для сетей 380 вольт развить полную мощность в силу того, что на каждой отдельной обмотке будет напряжение в 220 вольт. Однако, такое соединение позволяет не допустить перегрузки по току, старт электродвигателя происходит плавно.

В клеммной коробке будет сразу видно, когда электродвигатель соединен по схеме «звезда». Если есть перемычка между тремя выводами обмоток, то это однозначно говорит о том, что применяется именно эта схема. В любых других случаях применяется другая схема.

Выполняем соединение по схеме «треугольник»

Для того чтобы трехфазный двигатель мог развить свою максимальную паспортную мощность используют подключение, которое получило название «треугольник». При этом конец каждой обмотки соединяют с началом последующей, что в действительности образует на принципиальной схеме треугольник.

Выводы обмоток соединяют следующим образом: C4 соединяют с C2, С5 с C3, а С6 с C1. При новой маркировке это выглядит так: U2 соединяется с V1, V2 с W1, а W2 cU1.

В трехфазных сетях между выводами обмоток будет линейное напряжение 380 вольт, а соединение с нейтралью (рабочим нулем) не требуется. Такая схема имеет особенность еще и в том, что возникают большие пусковые токи, которые может не выдержать проводка.

На практике иногда применяют комбинированное подключение, когда на этапе запуска и разгона используется подключение «звездой», а в рабочем режиме специальные контакторы переключают обмотки на схему «треугольник».

В клеммной коробке подключение треугольником определяется наличием трех перемычек между клеммами обмоток. На табличке двигателя возможность подключения треугольником обозначается символом Δ, а также может указываться мощность, развиваемая при схеме «звезда» и «треугольник».

Трехфазные асинхронные двигатели занимают значительную часть среди потребителей электроэнергии благодаря своим очевидным достоинствам.

Почему не работает пылесос?

Причины поломки пылесоса Неважно, какой пылесос не работает, Самсунг или другой. Его «мозг» – электродвигатель

Именно он отвечает за создание вакуума, благодаря которому есть тяга, и мусор оказывается внутри пылесоса. Отличие у производителей бывает в фильтрах и мешках, которые вы должны поддерживать в чистоте, менять, если того требует модель. И поэтому перечень распространённых причин, по которым может не работать беспроводной пылесос или обычный, одинаковый для всех.

Дальше нужно снять корпус. Как это сделать, лучше посмотреть в инструкции, так как каждый пылесос со своими конструктивными особенностями. Как правило, вытащить фильтры получается, раскрутив крепёж. И убедитесь, что нет внутри корпуса дополнительных винтов, которые тоже нужно раскрутить. Иначе можно сломать корпус.

Пылесос может не работать из-за того, что:

• Розетка вышла из строя.
• Повреждён шнур.
• Не работает кнопка включения.
• Не исправен мотор.
• Отключена тепловая защита двигателя.

Типы электродвигателей и особенности ремонта

Данные устройства производятся в разных конструктивных исполнениях. Выход из строя обмотки в промышленности ремонтируется отправкой двигателя в ремонтный цех, где двигатели разбирают, чистят, ревизируют.

Потом неисправные обмотки перематывать стараются на специальных намоточных установках. После этого собирают и проверяют двигатели на рабочих оборотах с измерением тока холостого хода и под предполагаемой нагрузкой.

Электродвигатели подразделяются на два типа:

• с короткозамкнутым ротором моторы представляют собой простоту изготовления, дешевизну и имеют высокий коэффициент полезного;
• с фазным ротором, используют такое конструктивное решение при недостаточном напряжении питающей сети, если этого питания не хватает для запуска устройства.

Неисправность таких устройств в быту устраняется совместно с сервисной службой или сдачей этого мотора в мастерскую. Но, что же делать если поблизости нет сервиса и нет возможности отдать в ремонт профессионалам?

Единственный вариант попробовать разобрать в домашних условиях и обеспечить перемотку самостоятельными силами. Перематывать обмотки может человек, обладающий минимальными знаниями о способе проведения перемотки.

Разборка электродвигателя

Перед разборкой необходимо обработать мотор влажной чисткой, затем очистить ветошью. Откручиваем крышку вентилятора, снимаем последовательно все болты. После этого спрессовываем вентилятор, предварительно открутив его фиксирующий болт.

Откручиваем крепления подставки и крепление фланцев. Отсоединяем борно электродвигателя с клеммником. Все крепления и болты надо складывать отдельно, чтобы не было проблем в дальнейшем со сборкой. Откручиваем передний фланец вместе с ротором и вытаскиваем.

Разное устройство электродвигателей заставляет предварительно задумываться: «Какая из обмоток вышла из строя роторная или статорная». С помощью приборов омметра и мегоомметра проводим проверку обмоток.

Прозваниваем двигатель омметром между тремя фазными выводами на одинаковость сопротивления. Проверяем омметром каждую фазу на землю, сопротивление должно быть порядка нескольких мегоОм и выше. Затем берём мегоомметр и проверяем сопротивление изоляции каждой обмотки на корпус.

Определились с неисправной обмоткой, в нашем случае неисправна обмотка статора, а ротор имеет неразборную конструкцию. Демонтаж статора не совсем простая задача, как казалось бы на первый взгляд.

Если обмотка оплавилась очень сильно и электродвигатель вышел из строя от перегрева, то выбивать её не понадобится, она достаточно легко снимется со своих мест крепления. Случилось так, что обмотка подгорела немного или она в обрыве, то лак очень хорошо будет держать, и даже попытки сбить зубилом не приведут к полному удалению старых частей.

Как вариант, можно развести костёр и нагреть корпус статора чтобы весь лак внутри выгорел. После таких действий старые отложения высыпятся сами.

Необходимо дать остыть корпусу на воздухе, не прибегая к жидкостному охлаждению, в противном случае корпус не выдержит разности температур и треснет. Зачистка внутренней поверхности требуется до состояния блеска. Не должно остаться окалин от оплавленного лака и меди.

Потребуется подсчёт количества витков и параметры провода. Подбираем для перемотки именно обмоточный провод. Эта проводка имеет особенные свойства. По форме бывают округлые и прямоугольного сечения.

Проводка обладает очень малым сопротивлением изоляции. В мастерских по ремонту имеются механические устройства намотки обмоток, провода берутся с повышенной прочностью изоляции, в маркировке добавляется буква М. Мы проводим перемотку своими руками, поэтому возьмём провод с обычной изоляцией с параметрами соответствующими предыдущей.

Ремонт асинхронных двигателей

Наиболее распространены асинхронные силовые агрегаты на две и на три фазы. Порядок их диагностики не совсем одинаков, поэтому следует остановиться на этом более подробно.

Трехфазный мотор

Существует два вида неисправностей электрических агрегатов, причем независимо от их сложности: наличие контакта в неположенном месте или его отсутствие.

В состав трехфазного мотора, работающего от переменного тока, входит три катушки, которые могут быть соединены в форме треугольника или звезды. Имеется три фактора, определяющих работоспособность этой силовой установки:

• Правильность намотки.
• Качество изоляции.
• Надежность контактов.

Замыкание на корпус обычно проверяется при помощи мегомметра, но если его нет, можно обойтись обычным тестером, выставив на нем максимальное значение сопротивлений – мегаомы. Говорить о высокой точности измерений в этом случае не приходится, но получить приблизительные данные возможно.

Перед тем, как измерить сопротивление, убедитесь, что двигатель не подключен к электросети, иначе мультиметр придет в негодность. Затем нужно произвести калибровку, поставив стрелку на ноль (щупы при этом должны быть замкнуты). Проверять исправность тестера и правильность настроек, кратковременно касаясь одним щупом другого, необходимо каждый раз перед измерением величины сопротивление.

Приложите один щуп к корпусу электромотора и убедитесь, что контакт имеется. После этого снимите показания прибора, касаясь двигателя вторым щупом. Если данные в пределах нормы, соединяйте второй щуп с выводом каждой фазы поочередно. Высокий показатель сопротивления (500-1000 и более МОм) свидетельствует о хорошей изоляции.

Как проверить изоляцию обмоток показано в этом видео:

Затем необходимо убедиться, что все три обмотки целы. Проверить это можно, прозвонив концы, которые выходят в коробку выводов электродвигателя. Если обнаружен обрыв какой-либо обмотки, диагностику следует прекратить до устранения неисправности.

Профилактика поломок

Пылесосы ломаются чаще других бытовых приборов, что связано с установкой в них коллекторных электродвигателей, имеющих высокую частоту вращения. Охлаждение мотора основано на воздушном обдуве, поэтому время работы прибора без воздушной струи должного напора составляет не более 10-15 минут. Если вовремя не выключить пылесос, то возникнут серьезные неисправности, требующие капитального ремонта. Во избежание этих последствий следует придерживаться некоторых правил эксплуатации, основанных на соблюдении режимов работы.

Итак, пылесос – это важный бытовой прибор, который используется практически ежедневно. Несмотря на простую конструкцию, поломки достаточно часто возникают и в зарубежных, и в отечественных моделях. Стоимость ремонта в сервисных центрах нередко необоснованно завышена, учитывая тот факт, что некоторые проблемы можно устранить за несколько минут путем банальной замены поврежденной детали. При этом большинство работ можно реализовать самостоятельно.

Как прозвонить: условия

Прежде чем проверить электродвигатель на неисправность, необходимо убедиться в том, что шнур и вилка прибора абсолютно исправны. Обычно об отсутствии нарушения подачи электрического тока в устройство, можно судить по светящейся контрольной лампе.

Убедившись в том, что электрический ток поступает к электродвигателю, необходимо осуществить демонтаж его из корпуса устройства, при этом сам прибор должен быть полностью обесточен, во время выполнения данной операции.

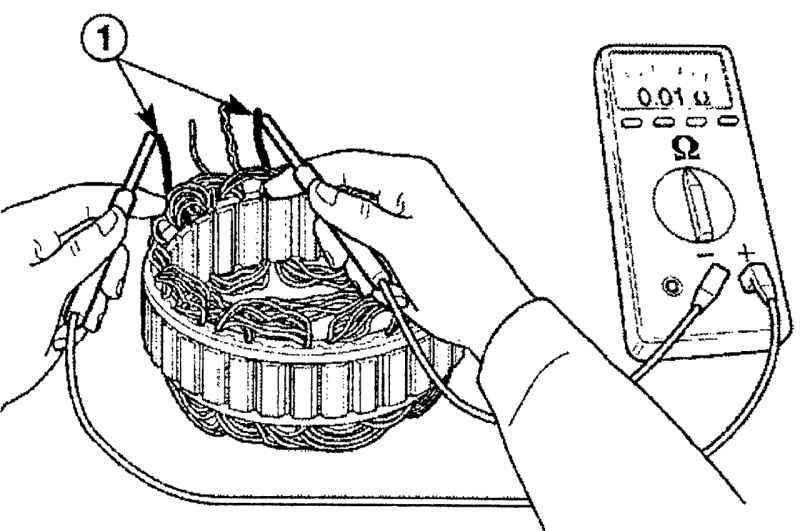

Проверка якоря и статора электродвигателя производится мультиметром. Последовательность измерений зависит от модели электрического агрегата, при этом, прежде чем прозвонить электродвигатель, следует убедиться в исправности измерительного прибора.

Наиболее частой «поломкой» мультиметров является уменьшение заряда батареи, в этом случае можно получить искажённые результаты замеров сопротивления.

Проверка асинхронных движков

Именно асинхронные движки чаще всего эксплуатируются в бытовых агрегатах, которые функционируют от 220 В. После того, как вынули мотор из оборудования, нужно замерить сопротивление между моторными выводами:

1. Выбрать функцию измерения сопротивления и диапазон до 100 Ом.
2. Соединить наконечники с выводами подключаемой обмотки. Между средним и крайним в норме значение 30-50 Ом, между средним и другим крайним 15-20.

Также важно проверить утечку тока:

1. Выбрать функцию измерения сопротивления с диапазоном 2000 кОм.
2. По очереди соединять каждую клемму с корпусом движка.
3. На дисплее не должно быть значений. Если вы используете аналоговый мультиметр, стрелка не отклоняется.

Если выявляются проблемы, придется разбирать устройство, чтобы провести более тщательные исследования. Часто возникает межвитковое замыкание. Для их выявления выбирается диапазон 100 Ом, после чего прозванивается каждый контур статора. Сильное отклонение одного показания от другого говорит о замыкании обмотки.

Видео о том, как прозвонить двигатель мультиметром:

https://youtube.com/watch?v=nuwYSWhKyNQ

Проверка коллекторных движков

Такие моторы применяют в цепи постоянного тока. Перед тем, как прозванивать электродвигатель мультиметром, лучше всего полностью разобрать мотор.

На мультиметре выбирается функция измерения сопротивления с диапазоном 200 Ом. Обычно статор движка данного типа имеет две независимые обмотки, их и нужно протестировать.

Какой показатель считается нормальным, написано в технической документации к двигателю, но на исправность указывает невысокое сопротивление. Если движок очень мощный, сопротивление статора будет совсем маленьким. В моторах с обычной мощностью сопротивление обмотки может быть в пределах 5-30 Ом. Для прозвонки необходимо наконечниками щупов мультиметра дотронуться до выводов обмоток. Если хотя бы в одном контуре нет сопротивления, использовать устройство не нужно.

У ротора коллекторного движка много обмоток, но тестировать якорь легко. Проверка мультиметром двигателя коллекторного типа:

1. Выбрать функцию измерения сопротивления и диапазон в 200 Ом.
2. Поместить наконечники щупов на коллекторе так, чтобы они были как можно дальше друг от друга.
3. Если на дисплее тестера показываются какие-то цифры, без снятия щупов нужно немного провернуть ротор, чтобы другая обмотка соединилась с щупами.
4. Если показания почти равные, с якорем всё в порядке.

Также полезно проверить устройство на утечку электротока.

Подробное видео о том, как проверить мультиметром моторчик коллекторный:

Теперь вы знаете, как проверить обмотку электродвигателя мультиметром и сможете тестировать разное оборудование. Даже если вы захотите узнать, как прозвонить мультиметром насос, вам будет полезна эта статья, ведь у бензонасосов тоже есть электромотор. Также вы сможете проверить движок домашней стиральной машины. Словом, умея пользоваться тестером, можно “дружить” с самым разным оборудованием.

Какие электромоторы можно проверить мультиметром?

Электрические машины используют принцип вращения подвижной части относительно статичной за счет магнитной индукции, возникающей в катушках, по которым протекает электрический ток. В зависимости от типа питания они делятся на следующие:

Конструктивный элемент	Питающий ток
Переменный	Постоянный
Неподвижный	Статор	Индуктор
Подвижный	Ротор	Якорь

Электромоторы бывают с питанием от тока:

• Постоянного, со схемными решениями упрощения регулировки мощности, оборотов.
• Переменного, одно или трехфазного. Они разделены: синхронные, у них обороты ротора совпадает с частотой изменения индукции статора;
• асинхронные. Количество оборотов не зависит от сети. Роторы таких двигателей различаются схемой соединения обмоток, могут быть: короткозамкнутые, где роль обмоток выполняют алюминиевые или медные стержни, залитые в поверхность под углом к оси вращения, соединенные на торцах ротора кольцами;
• фазные: концы уложенной в пазы сердечника катушки соединены «звездой» или «треугольником» с контактными ламелями на валу ротора.

Что следует знать о двигателе перед его проверкой: 2 важных момента

В рамках излагаемой темы достаточно представлять упрощенный принцип работы и особенности конструкции любого двигателя.

Любой движок состоит из стационарно закрепленного корпуса — статора и вращающегося в нем ротора, который еще называют якорь.

Его круговое движение создается за счет воздействия на него вращающегося магнитного поля статора, формируемого протеканием электрических токов по статорным обмоткам.

Когда обмотки исправны, то по ним текут номинальные расчетные токи, создающие магнитные потоки оптимальной величины.

Если сопротивление прводов или их изоляция нарушена, то создаются токи утечек, коротких замыканий и другие повреждения, влияющие на работу электродвигателя.

Между статором и ротором выполнен минимально возможный зазор. Его могут нарушить:

• разбитые подшипники;
• попавшие внутрь механические частицы;
• неправильная сборка и другие причины.

Когда происходит задевание вращающихся частей о неподвижный корпус, то создается их разрушение и дополнительные механические нагрузки. Все это требует тщательного осмотра, анализа состояния внутренних частей до начала электрических проверок.

Довольно часто не квалифицированный разбор является дополнительной причиной поломок. Пользуйтесь специальным инструментом и съемниками, исключающими повреждения граней валов.

После разборки сразу во время осмотра проверяют люфты, свободный ход подшипников, их чистоту и смазку, правильность посадочных мест.

Кроме этого у коллекторного электродвигателя могут быть сильно изношены пластины или щетки.

Все это необходимо проверять до подачи рабочего напряжения.

Особенности конструкций, влияющие на технологию поиска дефектов

Обычно производитель электрические характеристики указывает на табличке, прикрепленной на корпусе. Этим сведениям стоит верить.

Однако часто во время ремонта или перемотки конструкция статора изменяется, а табличка остается прежняя. Этот вариант следует тоже учитывать.

Для бытовой сети 220 вольт могут использоваться двигатели:

• коллекторные с щеточным механизмом;
• асинхронные однофазные;
• синхронные и асинхронные трехфазные.

В схемах 380 вольт работают трехфазные синхронные и асинхронные электродвигатели.

Все они отличаются по конструкции, но, в силу работы по общим законам электротехники, позволяют использовать одинаковые методики проверок, заключающиеся в замерах электрических характеристик косвенными и прямыми методами.

Как проверить двигатель пылесоса на исправность

Еще до того, как приступить к трудоемкой операции по разбору двигателя в поисках неисправности, проверьте, есть ли напряжение на двигателе пылесоса. Для этого нужно снять крышку и измерить мультиметром нагрузку на входной клемме. Проверка работы пусковой кнопки, исправность семистора и плавкого предохранителя на корпусе мотора поможет предотвратить глубокую разборку узла.

В пылесосах установлены синхронные коллекторные двигатели. Работают они от однофазного тока напряжением 220 В. Устройство состоит из вращающейся части, совмещенной с валом – ротором (якорем) и неподвижной – статором. Коллектор принимает напряжение от сети через передаточный узел, от графитовыех щеток. При нормальной работе двигателя щетки искрят умеренно. Повышенное образование искр – повод для ревизии технического состояния двигателя пылесоса. Как самостоятельно проверить двигатель пылесоса мультиметром?

Проверка ведется визуальным и инструментальным методом. В качестве тестера используют мультиметр – универсальный аппарат для проверки любого устройства, использующего электрический ток. Им можно измерить сопротивление двигателя пылесоса в контуре. Это удобный способ найти обрыв в линии, используя замкнутую цепь.

Смысл другой операции, прозвонки, заключается в определение наличия контакта между двумя проводами. Перед тем, как прозвонить двигатель пылесоса мультиметром переключатель режимов устанавливается в режим «зуммер». При замерах, на положительный результат подается звуковой сигнал. Так проверяют исправность предохранителей и исправность схем. Этим способом находят короткое замыкание – когда 2 или несколько проводов спаялись.

Для того чтобы найти сопротивление обмотки двигателя пылесоса нужно измерить показатель между соседними ламелями и он должен быть одинаковым. В этом случае сопротивление полоски исчезающее мало, для измерения используется двумя приборами, амперметром и вольтметром. Оба они работают в мультиметре. Для этого устанавливается последовательно с объектом измерения резистор на 20 Ом. Результат определяют, одновременно снимая показания с амперметра и вольтметра. Подсчет сопротивления ведется по формуле R=U/I.

Чтобы измерить целостность обмотки двигателя пылесоса, ищут пару и прозванивают каждую по очереди, измеряя сопротивление. Показание «бесконечность» означает обрыв, установить место повреждения невозможно – прозвонка двигателя пылесоса показала его непригодность к дальнейшей эксплуатации. Если один вывод работает в разных парах, значит найдено КЗ.

Есть и добавочные способы, как проверить двигатель пылесоса на исправность. Пробой на корпус определяется, если хотя бы один провод в контакте с корпусом покажет 0. Измерение между корпусом и медными пластинами должно равняться бесконечности. Если при измерении сопротивления между ламелями ротора, в двух соседних пластинах сопротивление больше в 2 раза, чем в других контактах – нужно искать обрыв.

Межвитковое замыкание в домашних условиях не определяется. Но если все замеры проведены, а электродвигатель не запускается, возможно, это именно тот случай, когда неисправность определяют специальным прибором.

Правила проведения проверки

Работая с двигателем, следует соблюдать некоторые меры предосторожности:

• Все работы с разобранным двигателем нужно проводить на чистом столе или верстаке при хорошем освещении.
• Руки нужно защитить перчатками, а глаза – очками.
• Во избежание удара электричеством во время испытания мотора после проведения тестов, на ноги лучше обуть ботинки на толстой резиновой подошве.

При появлении первых признаков неисправности электродвигателя нужно прекратить его эксплуатацию во избежание более серьезной поломки. Если не удалось самостоятельно определить причину, лучше доверить это профессионалам.

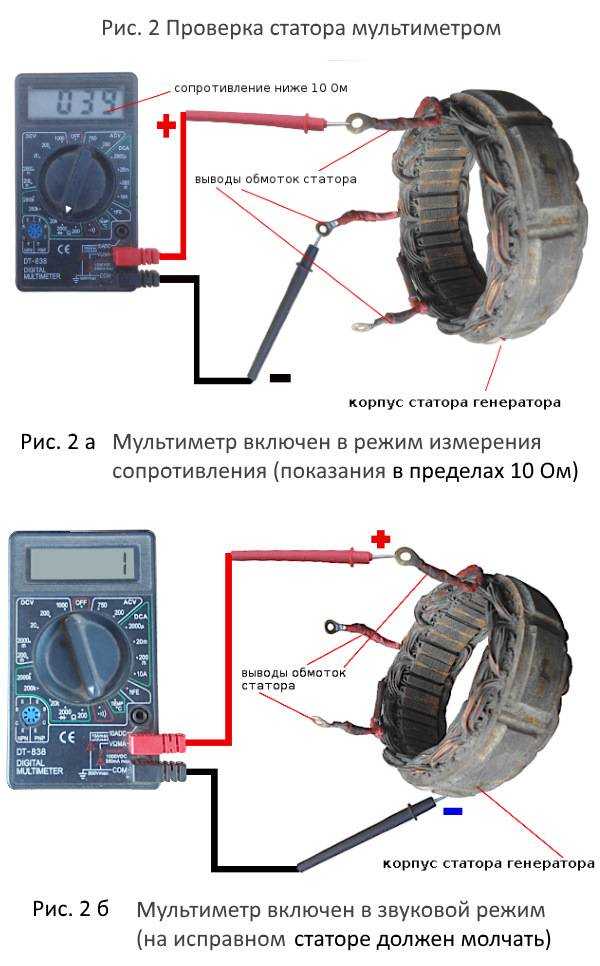

Теперь вы знаете, как проверить статор мультиметром.

Вопрос — ответ

Вопрос: Проверил двигатель мультиметром. Разобрав его. Что еще нужно сделать, чтобы он исправно работал долгое время?

Имя: Кирилл

Ответ: Для этого сразу после разборки нужно проверить свободный ход подшипников, их чистоту и наличие смазки, правильность посадочных мест, а также люфты.

Вопрос: Не работает мотор, хотя проверка мультитестером показывает исправность. В чем еще может быть дело?

Имя: Иван

Ответ: Некоторые двигатели снабжены термопредохранителями, которые срабатывают при достижении определенной температуры. Их используют для предотвращения разрушения изолирующего материала, поэтому они располагаются под изоляцию обмоток. Если выводы предохранителя доступны, проверьте его мультиметром. В исправном состоянии он должен показывать короткое замыкание.

Вопрос: У меня коллекторный электромотор. Как его проверить?

Имя: Алексей

Ответ: Для начала замерьте мультиметром сопротивление коллекторных ламелей. Если мотор в норме, ни должны совпадать. Очень показательный результат дает следующий тест: измерьте сопротивление, касаясь одним щупом корпуса якоря, а другим коллектора. В норме показатель должен стремиться к бесконечности.

Вопрос: Как проверить обмотку трехфазного мотора мультиметром?

Имя: Фёдор

Ответ: Для этого нужно отключить ее от других цепей и замерить сопротивление. Также проверяют остальные обмотки. Если показания прибора при этом будут сильно отличаться – есть проблемы, которыми нужно плотно заниматься.
