Типы трансформаторов по конструкции
Однофазные трансформаторы
Это трансформаторы, которые преобразуют однофазное переменное напряжение одного значения в однофазное переменное напряжение другого значения.
В основном однофазные трансформаторы имеют две обмотки, первичную и вторичную. На первичную обмотку подают одно значение напряжения, а со вторичной снимают нужное нам напряжение. Чаще всего в повседневной жизни можно увидеть так называемые сетевые трансформаторы, у которых первичная обмотка рассчитана на сетевое напряжение, то есть 220 В.

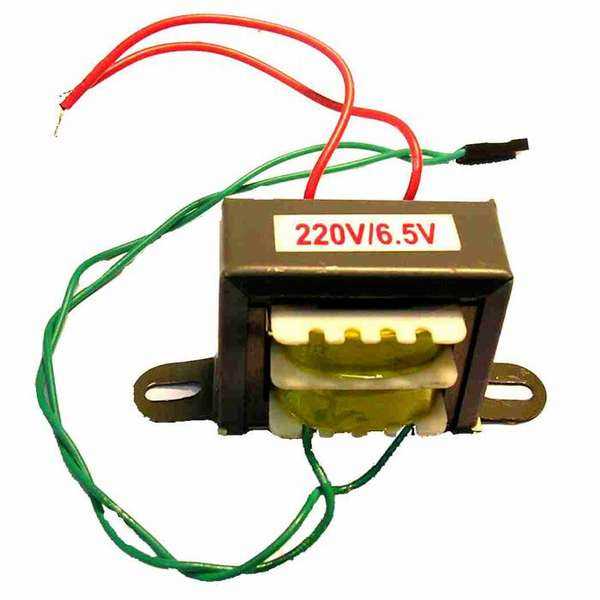

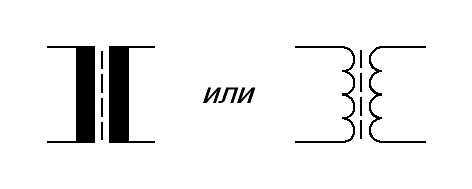

На схемах однофазный трансформатор обозначается так:
Первичная обмотка слева, а вторичная – справа.
Иногда требуется множество различных напряжений для питания различных приборов. Зачем ставить на каждый прибор свой трансформатор, если можно с одного трансформатора получить сразу несколько напряжений? Поэтому, иногда вторичных обмоток бывает несколько пар, а иногда даже некоторые обмотки выводят прямо из имеющихся вторичных обмоток. Такой трансформатор называется трансформатором со множеством вторичных обмоток. На схемах можно увидеть что-то подобное:
Трехфазные трансформаторы
Эти трансформаторы в основном используются в промышленности и чаще всего превосходят по габаритам простые однофазные трансформаторы. Почти все трехфазные трансформаторы считаются силовыми. То есть они используются в цепях, где нужно питать мощные нагрузки. Это могут быть станки ЧПУ и другое промышленное оборудование.
На схемах трехфазные трансформаторы обозначаются вот так:
Первичные обмотки обозначаются заглавными буквами, а вторичные обмотки – маленькими буквами.
Здесь мы видим три типа соединения обмоток (слева-направо)
- звезда-звезда
- звезда-треугольник
- треугольник-звезда
В 90% случаев используется именно звезда-звезда.
Классификация трансформаторов
Изготовление понижающего трансформатора с 220 на 12 Вольт своими руками
В настоящее время в продаже можно найти любой понижающий трансформатор, отвечающий всем требованиям, предъявляемым к данному виду технических устройств. Тем не менее, людям, имеющим творческую жилку и желающим изготавливать всё своими руками, вполне доступно собрать понижающий трансформатор своими руками. Все работы по самостоятельному изготовлению подобного изделия можно разбить на несколько этапов: подготовительный, выполнение работ и проверка работоспособности.
Выбор конструкции и собираемой схемы зависит от умения и возможностей исполнителя
Подготовительный этап
На этом этапе следует:
- определиться с типом собираемого аппарата – электромагнитный или электронный;
- определить технические параметры, необходимые для дальнейшего использования, – мощность и место установки, допустимые габаритные размеры и вес;
- рассчитать параметры первичной и вторичной обмотки, в случае изготовления электромагнитной модели;
- приобрести необходимые материалы и комплектующие.

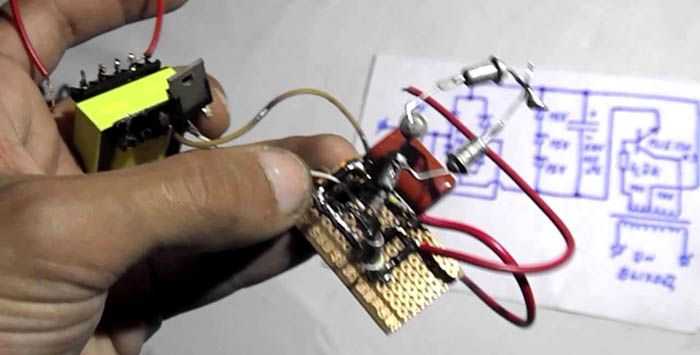

При изготовлении электронного устройства необходимы навыки работы с паяльником и начальные знания в области электроники. В этом случае изначально выбирается схема устройства, и, соответственно, под неё готовятся электронные компоненты (транзисторы, конденсаторы и прочие). В случае изготовления электромагнитной модели сначала потребуется рассчитать обмотки собираемого прибора, после чего выполнять все остальные операции.
Конструкция простейшего электромагнитного трансформатора
Для определения числа витков N1 в первичной обмотке необходимо воспользоваться формулой:
N1 = (40 – 60) / S, где
- S – сечение магнитопровода (сердечника) трансформатора, измеряется в см2;
- 40–60 – это показатель (константа), определяющий тип и качество сердечника.
Сечение сердечника определяется исходя из геометрических размеров используемых заготовок: окно, ширина и толщина щёк сердечника. Сечение провода в первичной обмотке должно соответствовать току, который будет протекать в ней при эксплуатации, что определяется величиной подключаемой нагрузки, в числовом выражении это определяется как:
I1 = P / U, где
- I1 – ток, протекающий в первичной обмотке;
- P – мощность подключаемой нагрузки;
- U – напряжение на первичной обмотке.
Соответственно, зная величину протекающего по проводам тока, можно выбрать их допустимое сечение, в соответствии с требованиями, регламентированными Правилами устройства электроустановок (ПУЭ). Аналогичным образом определяется и сечение провода для вторичной обмотки.
При самостоятельном изготовлении сердечник может быть выбран различной формы и конструкции
Количество витков в каждой из обмоток определяется по формуле:
W = U × (V / 10), где
- W – количество витков в обмотке;
- U – напряжение в обмотке трансформатора;
- V – частота электрического тока – 50 Гц.
Определившись с количеством витков, а значит, и с размерами сердечника, а также необходимой длиной и сечением провода в обеих обмотках, можно готовить необходимые материалы для выполнения работ:
- провод для обеих обмоток;
- сердечник – можно приобрести новый или использовать от бывшей в употреблении техники (телевизор, радиоприёмник и т.д.);
- изоляционные материалы (лента, бумага и прочие).
Кроме этого, можно изготовить намоточный станок, облегчающий изготовление обмоток, в случае варианта, когда обмотки выполняются в виде катушек, размещаемых на сердечнике.
Выполнение работ
Когда все подготовительные мероприятия выполнены, можно приступать к изготовлению и сборке трансформатора, в этом случае работы выполняются следующим образом:
| Иллюстрация | Описание действия |
|
|
Из электротехнического картона или иного материала изготавливаются каркасы катушек. |
|
|
При помощи намоточного станка или вручную на катушки наматывается провод, количество витков на каждой катушке должно соответствовать значениям, определённым расчётным путём для каждой из обмоток. |
|
|
Катушки помещаются на подготовленный сердечник, их концы фиксируются и обозначаются соответствующим образом. |
Проверка работоспособности
Когда трансформатор собран, а все его узлы надёжно закреплены и заизолированы, необходимо проверить его работоспособность. Для этого на первичную обмотку подаётся напряжение 220 Вольт, а к вторичной подключается нагрузка, рассчитанная на работу на напряжении 12 Вольт.
В случае успешного испытания, собранное изделие помещается в подготовленный корпус или устанавливается в предназначенном для размещения место.
Как сделать самостоятельно
Итак, как сделать трансформатор самому? Зная, принцип работы установки и его конструктивные особенности, можно собрать своими руками простейший аппарат. Для этого вам понадобится любое металлическое кольцо, на котором надо накрутить два участка обмотки
Самое важно – обмотки не должны касаться друг друга, а место их намотки не зависит конкретно от их расположения. То есть, они могут быть размещена напротив друг друга или рядом
Важно – даже небольшое расстояние между ними.
Как уже было сказано выше, количество витков в обмотках определяет, какой прибор вы собираете – понижающий или повышающий. К примеру, если вы на первичной обмотке соберете 1200 витков, а на вторичной всего лишь 10, то на выходе вы получите напряжение 2 вольта. Конечно, при подключении первичной катушки к напряжению 220-240 вольт. Если фазировка трансформатора будет заменена, то есть, провести подсоединение 220 вольт к вторичной обмотке, то на выходе первичной получится ток напряжением 2000 вольт
То есть, к назначению трансформатора надо подходить осторожно, учитывая тот самый коэффициент трансформации
Как изготовить трансформатор 220 на 12В своими руками
Для самостоятельного изготовления понижающего трансформатора понадобится наличие следующих материалов:
- сердечника, который можно взять из старого телевизора;
- лакоткани;
- толстого картона;
- досок и деревянных брусков;
- стального прута;
- клея и пилы.
Сначала разберём вариант изготовления простейшей машинки для намотки провода.
| Иллюстрация | Выполняемое действие |
| Это наиболее простое приспособление для намотки провода на катушку. На схеме ясно видно, каким образом его можно собрать. Однако существуют и более удобные устройства, которые позволят ускорить процесс. | |
| При помощи обычных тисков, стального прута и коловорота (ручной дрели) можно собрать приспособление для намотки, которое сэкономит силы и время. | |
| Ещё одно устройство, без которого не обойтись. Часто для изготовления трансформатора используют старые катушки. Именно такой станок вместе с одним из предыдущих приспособлений позволит аккуратно перемотать провод с одной катушки на другую. |
Теперь следует рассмотреть изготовление картонного каркаса, непосредственно на который будет наматываться провод.
| Иллюстрация | Выполняемое действие |
| Размеры каркаса вымеряются по сердечнику (он должен входить внутрь довольно плотно). Исходя из того, что сердечник может быть как из обычных пластин, так и с просечкой, предлагаем читателю ознакомиться с обоими вариантами. | |
| По размерам делаем выкройку, которая склеивается. Для фиксации можно использовать любой клей, однако лучше отдать предпочтение водостойкому. Оптимальным вариантом станет эпоксидный. | |
| А здесь можно увидеть соотношение размеров сборного каркаса, который сложнее в изготовлении, но более надёжен и не требует склейки. Помните, что несоблюдение параметров может привести к нестабильной работе трансформатора. |
Когда всё необходимое готово, можно приступать к самой намотке. В этой работе тоже есть свои нюансы, которые следует учитывать.
Иллюстрация
Выполняемое действие
Разматываться с катушки-«донора» провод должен сверху, а наматываться, наоборот, – снизу вверх. Расстояние между катушками не должно быть меньше метра. Провод придерживается правой рукой, а вращение производится левой.
Выводы на различные величины напряжений заделываются с применением изолирующих прокладок. Их можно сделать из наматываемого провода или припаять к нему гибкий вывод, что удобнее. Место спайки изолируется в обязательном порядке. Вывод пропускается через отверстие в щёчке и фиксируется. Чтобы не запутаться впоследствии (при наличии нескольких выводов), лучше его сразу промаркировать.
Фиксирующие изолирующие прокладки проклеиваются, однако, даже в этом случае необходима дополнительная фиксация.
На рисунке показано, каким образом зажимаются наматываемым проводом фиксирующие изолирующие прокладки
Важно делать всё по инструкции – только в этом случае можно надеяться на положительный результат. Помните, что витки провода должны плотно прилегать друг к другу – это обеспечит стабильное магнитное поле катушки.
Расчёт количества витков первичной и вторичной обмотки
Основной работой при изготовлении трансформатора можно назвать расчёт количества витков первичной и вторичной обмотки. В среднем для преобразователя в 90−150 Вт принимается за расчёт количество витков на 1 В, равное 50 Гц / 10 = 5. Общее же количество рассчитаем по формулам:
- W1 = 220 × 5 = 1100;
- W2 = 12 × 5 = 60.
Получаем необходимое количество витков первичной обмотки − 1100, а вторичной – 60.
Устройство и принцип работы
Производитель выбирает базовые правила функционирования агрегата, но это не влияет на надежность эксплуатации. Отличаются концепции процессом изготовления. Принцип действия трансформатора основывается на двух положениях:
- изменяющееся движение направленных носителей заряда создает переменное магнитное силовое поле;
- влияние на силовой поток, передаваемый через катушку, продуцирует электродвижущую силу и индукцию.
Устройство состоит из следующих частей:
- магнитопровод (сердечник);
- катушка или обмотка;
- основа для расположения витков;
- изолирующий материал;
- охладительная система;
- другие элементы крепления, доступа, защиты.
Работа трансформатора осуществляется по виду конструкции и сочетания сердечника и обмоток. В стержневом типе проводник заключен в обмотках, его трудно рассмотреть. Витки спирали видны, просматривается верх и низ сердечника, ось располагается вертикально. Материал, из чего состоит виток, должен хорошо проводить электричество.
В изделиях броневого типа стержень скрывает большую часть оборотов, он ставится горизонтально или отвесно. Тороидальная конструкция трансформаторов предусматривает расположение на магнитопроводе двух независимых обмоток без электрической связи между собой.
Магнитная система
Выполняется из легированной трансформаторной стали, феррита, пермаллоя с сохранением геометрической формы для продуцирования магнитного поля агрегата. Проводник конструируется из пластин, лент, подков, его изготавливают на прессе. Часть, на которой располагается обмотка, называются стержнем. Ярмо — это элемент без витков, выполняющий замыкания цепи.
Принцип действия трансформатора зависит от схемы стоек, которая бывает:
- плоская — оси ярм и сердечников находятся в единой плоскости;
- пространственная — продольные элементы устраиваются в разных поверхностях;
- симметричная — одинаковые по форме, размеру и конструкции проводники расположены ко всем ярмам аналогично другим;
- несимметричная — отдельные стойки отличаются по виду, габаритам и ставятся в разных положениях.
Если предполагается, что через обмотку, которую называют первичной, протекает постоянный ток, то магнитный провод делают разомкнутым. В остальных случаях сердечник закрытый, он служит для замыкания силовых линий.
Обмотки
Делают в виде совокупности витков, устраиваемых на проводниках квадратного сечения. Форма используется для эффективной работы и повышения коэффициента заполнения в окне магнитопровода. Если требуется увеличить сечение сердечника, то его выполняют в виде двух параллельных элементов, чтобы уменьшить возникновение вихревых токов. Каждый такой проводник называется жилой.
Стержень оборачивается бумагой, покрывается эмалевым лаком. Иногда два сердечника, расположенных параллельно, заключают в общую изоляцию, комплект называется кабелем. Обмотки различают по назначению:
- основные — к ним подводится переменный ток, выходит преобразованный электроток;
- регулирующие — в них предусмотрены отводы для трансформации напряжения при невысокой силе тока;
- вспомогательные — служат для снабжения своей сети с мощностью меньше номинального показателя трансформатора и подмагничивания схемы постоянным током.
Способы обкручивания:
- рядовая обмотка — обороты делают в направлении оси по всей длине проводника, последующие витки наматывают плотно, без промежутков;
- винтовое обматывание — многослойная обвивка с просветами между кольцами или заходом на соседние элементы;
- дисковая накрутка — спиральный ряд выполняется последовательно, в круге обвивание производится в радиальном порядке по внутреннему и наружному направлению;
- фольговая спираль ставится из алюминиевого и медного широкого листа, толщина которого колеблется в пределах 0,1-2 мм.
История создания трансформаторов
Конструктивные особенности
Это очень полезное устройство. Трансформатор — это устройство, которое представляет собой сердечник с двумя обмотками. На них должно быть одинаковое количество витков, а сам сердечник набирается из электротехнической стали. На входе устройства подаётся напряжение, в обмотке появляется электродвижущая сила, которая создаёт магнитное поле.
Основной принцип работы устройства.
Через это поле проходят витки одной из катушек, благодаря чему возникает сила самоиндукции. В другой же возникает напряжение, отличающееся от первичного на столько раз, на сколько отличается число витков обеих обмоток.
С его помощью мы легко можем понизить напряжение и ток в цепях переменного тока. Появление трансформаторов сделало практической реальностью передачу электроэнергии на большие расстояния. Трансформаторы позволяют уменьшить потери на проводах линий электропередач (соединяющих генерирующие станции с нагрузками) понижения переменного тока.
На обоих концах (как на генераторе, так и на нагрузках) трансформаторы понижают уровни напряжения до более безопасных значений и снижают стоимость применяемого оборудования.

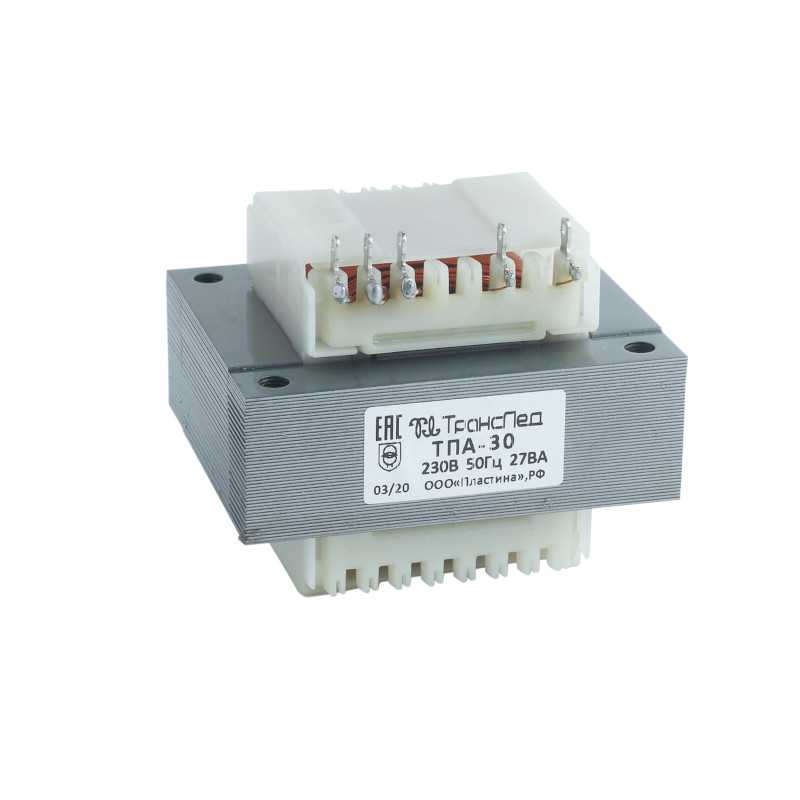

Понижающий трансформатор может быть различных типов и видов: одно- или трехфазный, с открытым корпусом или с защитным кожухом. Одна из важнейших характеристик прибора – это коэффициент трансформации, который не должен превышать 1. Основные факты о понижающих трансформаторах приведены на рисунке ниже.
Основные факты о понижающих трансформаторах.
В зависимости от модификации устройство преобразовывает электрический ток разного начального напряжения, которое может достигать 660В. Трансформатор, понижающий до 220В, получил наибольшее распространение. Существует также понижающий до 380 Вольт трансформатор.
Магнитопровод – это совокупность элементов ферромагнитного материала (обычно электротехническая сталь), которые собраны в определенной геометрической форме. В нем происходит локализация основного магнитного поля трансформатора понижающего.
Вся магнитная система вместе со всеми компонентами называется остовом. При этом часть, где располагаются основные обмотки, называют стержнем. А часть, необходимая для замыкания магнитной цепи, – это ярмо.
В соответствии с расположением стержней в пространстве понижающий трансформатор может иметь плоскую, пространственную, симметричную либо несимметричную магнитную систему.
В соответствии с предъявляемыми требованиями для каждого случая выходное напряжение может быть разным: например, трансформатор, понижающий до 36 Вольт, а также 12, 24, 42В и т.д. В видео подробно рассказано про принцип работы прибора.
Какой сердечник лучше
Понижающие трансформаторы напряжения отличаются конструктивными особенностями. Производители делают выбор в пользу одной из двух концепций – броневая или стержневая.
Принципиальное отличие технических решений сводится к тому, что в первом случае обмотки заключены в сердечнике броневого типа, а во втором – сердечник заключен в обмотках стержневого типа.
При этом в устройствах первого типа ось обмоток может располагаться вертикально или горизонтально, в то время, когда во втором случае – ось размещается вертикально.
Будет интересно Что такое разделительные трансформаторы
Однако способ производства не влияет на эксплуатационные характеристики и надежность устройства. Предприятие выбирает тот вариант, который считает наилучшим с точки зрения организации технологического процесса.
Сердечник и катушки понижающего трансформатора.
Общее устройство и принцип работы
Трансформатор — это электротехнический прибор, с помощью которого происходит уменьшение или увеличение переменного электрического напряжения. Такие трансформаторы называют понижающими или повышающими. При этом следует отметить, что существуют и такие приборы, которые оставляют значение переменного напряжения неизменным, они носят название гальванические.
Любой трансформатор состоит из таких основных частей:
- магнитопровода (сердечника);
- обмоток;
- каркаса для расположения обмоток;
- изолятора;
- различных конструктивных элементов (скоб для крепления, планок для вывода контактов и т. п. ).
Трансформатор имеет в своей конструкции две или более обмоток, связанных между собой индуктивностью. Они могут быть как проволочного, так и ленточного типа и всегда покрываются изоляционным слоем. Обмотки наматываются на магнитопровод, изготовленный из мягкого ферромагнитного материала. Первичная обмотка подключается к источнику напряжения, а вторичная — к нагрузке.
Общий принцип работы устройства, вне зависимости от его вида и назначения, заключается в следующем. На первичную обмотку прибора подаётся переменное напряжение, это приводит к появлению в ней переменного тока. Этот ток, в свою очередь, приводит к созданию в сердечнике переменного магнитного поля, под действием которого происходит появление переменной электродвижущей силы (ЭДС) в обмотках. Во время подключения вторичной обмотки к нагрузке по ней начинает протекать переменный ток. Обмотка, на которую подводится электроэнергия, называется первичной. Вторая, подсоединённая к нагрузке и потребляющая ток, называется вторичной.
В зависимости от конструкции устройства бывают:
- автотрансформаторные;
- импульсные;
- разделительные;
- пик-трансформаторы.
По способу охлаждения трансформаторы бывают с воздушным охлаждением и жидкостным. Кроме того, производятся приборы с комбинированным охлаждением, жидкостно-воздушным.
К главным техническим характеристикам устройств можно отнести:
- величину напряжения: высоковольтный, низковольтный;
- тип преобразования: повышающий, понижающий;
- число фаз: однофазный или трехфазный;
- число обмоток: двухобмоточный или многообмоточный;
- форму сердечника: стержневой, тороидальный, броневой.
Основным показателем устройства является номинальная мощность, единица измерения которой — вольт-ампер (ВА). Маломощными принято считать устройства, передающие десятки вольт-ампер, средней мощности — сотни, а большой — до нескольких тысяч вольт-ампер.
Отдельно хочется остановиться на немаловажном параметре, таком, как коэффициент трансформации. Это значение показывает величину соотношения между входным и выходным напряжением и прямо пропорционально отношению количества витков соответствующих обмоток
Как устроены силовые трансформаторы
Режимы работы трансформатора
Режим холостого хода
Данный режим характеризуется разомкнутой вторичной цепью трансформатора, вследствие чего ток в ней не течёт. По первичной обмотке протекает ток холостого хода, главной составляющей которого является реактивный ток намагничивания. С помощью опыта холостого хода можно определить КПД трансформатора, коэффициент трансформации, а также потери в сердечнике (т.н. «потери в стали»).
Режим нагрузки
Этот режим характеризуется работой трансформатора с подключенными источником в первичной и нагрузкой во вторичной цепи трансформатора. В вторичной обмотке протекает ток нагрузки, а в первичной — ток, который можно представить как сумму тока нагрузки (пересчитанного из соотношения числа витков обмоток и вторичного тока) и ток холостого хода. Данный режим является основным рабочим для трансформатора.
Режим короткого замыкания
Этот режим получается в результате замыкания вторичной цепи накоротко. Это разновидность режима нагрузки, при котором сопротивление вторичной обмотки является единственной нагрузкой. С помощью опыта короткого замыкания можно определить потери на нагрев обмоток в цепи трансформатора («потери в меди»). Это явление учитывается в схеме замещения реального трансформатора при помощи активного сопротивления.
Режим холостого хода
При равенстве вторичного тока нулю (режим холостого хода), ЭДС индукции в первичной обмотке практически полностью компенсирует напряжение источника питания, поэтому ток, протекающий через первичную обмотку, равен переменному току намагничивания, нагрузочные токи отсутствуют. Для трансформатора с сердечником из магнитомягкого материала (ферромагнитного материала, трансформаторной стали) ток холостого хода характеризует величину потерь в сердечнике (на вихревые токи и на гистерезис) и реактивную мощность перемагничивания магнитопровода. Мощность потерь можно вычислить, умножив активную составляющую тока холостого хода на напряжение, подаваемое на трансформатор.
Для трансформатора без ферромагнитного сердечника потери на перемагничивание отсутствуют, а ток холостого хода определяется сопротивлением индуктивности первичной обмотки, которое пропорционально частоте переменного тока и величине индуктивности.
Напряжение на вторичной обмотке в первом приближении определяется законом Фарадея.
Режим короткого замыкания
В режиме короткого замыкания, на первичную обмотку трансформатора подаётся переменное напряжение небольшой величины, выводы вторичной обмотки соединяют накоротко. Величину напряжения на входе устанавливают такую, чтобы ток короткого замыкания равнялся номинальному (расчётному) току трансформатора. В таких условиях величина напряжения короткого замыкания характеризует потери в обмотках трансформатора, потери на омическом сопротивлении. Мощность потерь можно вычислить, умножив напряжение короткого замыкания на ток короткого замыкания.
Данный режим широко используется в измерительных трансформаторах тока.
Режим нагрузки
При подключении нагрузки к вторичной обмотке во вторичной цепи возникает ток нагрузки, создающий магнитный поток в магнитопроводе, направленный противоположно магнитному потоку, создаваемому первичной обмоткой. В результате в первичной цепи нарушается равенство ЭДС индукции и ЭДС источника питания, что приводит к увеличению тока в первичной обмотке до тех пор, пока магнитный поток не достигнет практически прежнего значения.
Мгновенный магнитный поток в магнитопроводе трансформатора определяется интегралом по времени от мгновенного значения ЭДС в первичной обмотке и в случае синусоидального напряжения сдвинут по фазе на 90° по отношению к ЭДС. Наведённая во вторичных обмотках ЭДС пропорциональна первой производной от магнитного потока и для любой формы тока совпадает по фазе и форме с ЭДС в первичной обмотке.
Конструкция
Устройство трансформатора предполагает наличие одной либо большего числа отдельных катушек (ленточных или проволочных), находящихся под единым магнитным потоком, накрученных на сердечник, изготовленный из ферромагнетика.
Важнейшие конструктивные части следующие:
- обмотка;
- каркас;
- магнитопровод (сердечник);
- охлаждающая система;
- изоляционная система;
- дополнительные части, необходимые в защитных целях, для установки, обеспечения подхода к выводящим частям.
В приборах чаще всего можно увидеть обмотку двух типов: первичную, получающую электроток от стороннего питающего источника, и вторичную, с которой напряжение снимается.
Сердечник обеспечивает улучшенный обратный контакт обмоток, обладает пониженным сопротивлением магнитному потоку.
Некоторые виды приборов, работающие на сверхвысокой и высокой частоте, производятся без сердечника.
Производство приборов налажено в трех базовых концепциях обмоток:
- броневой;
- тороидальной;
- стержневой.
Устройство трансформаторов стержневых подразумевает накручивание обмотки на сердечник строго горизонтальное. В приборах броневого типа она заключена в магнитопроводе, размещается горизонтально либо вертикально.
Надежность, эксплуатационные особенности, устройство и принцип действия трансформатора принимаются без какого-либо влияния принципа его изготовления.
Классификация по видам
Силовые
Силовой трансформатор переменного электротока — это прибор, использующийся в целях трансформирования электроэнергии в подводящих сетях и электроустановках значительной мощности.
Необходимость в силовых установках объясняется серьезным различием рабочих напряжений магистральных линий электропередач и городских сетей, приходящих к конечным потребителям, требующимся для функционирования работающих от электроэнергии машин и механизмов.
Автотрансформаторы
Устройство и принцип работы трансформатора в таком исполнении подразумевает прямое сопряжение первичной и вторичной обмоток, благодаря этому одновременно обеспечивается их электромагнитный и электрический контакт. Обмотки устройств имеют не менее трех выводов, отличающихся своим напряжением.
Основным достоинством этих приборов следует назвать хороший КПД, потому как преобразуется далеко не вся мощность — это значимо для малых расхождениях напряжений ввода и вывода. Минус — неизолированность цепей трансформатора (отсутсвтие разделения) между собой.
Трансформаторы тока
Данным термином принято обозначать прибор, запитанный непосредственно от поставщика электроэнергии, применяющийся в целях понижения первичного электротока до подходящих значений для использующихся в измеряющих и защитных цепях, сигнализации, связи.
Первичная обмотка трансформаторов электротока, устройство которых предусматривает отсутствие гальванических связей, подключается к цепи с подлежащим определению переменным электротоком, а электроизмерительные средства подсоединяются к вторичной обмотке. Текущий по ней электроток примерно соответствует току первичной обмотки, поделенному на коэффициент трансформирования.
Трансформаторы напряжения
Назначение этих приборов — снижение напряжения в измеряющих цепях, автоматики и релейной защиты. Такие защитные и электроизмерительные цепи в устройствах различного назначения отделены от цепей высокого напряжения.

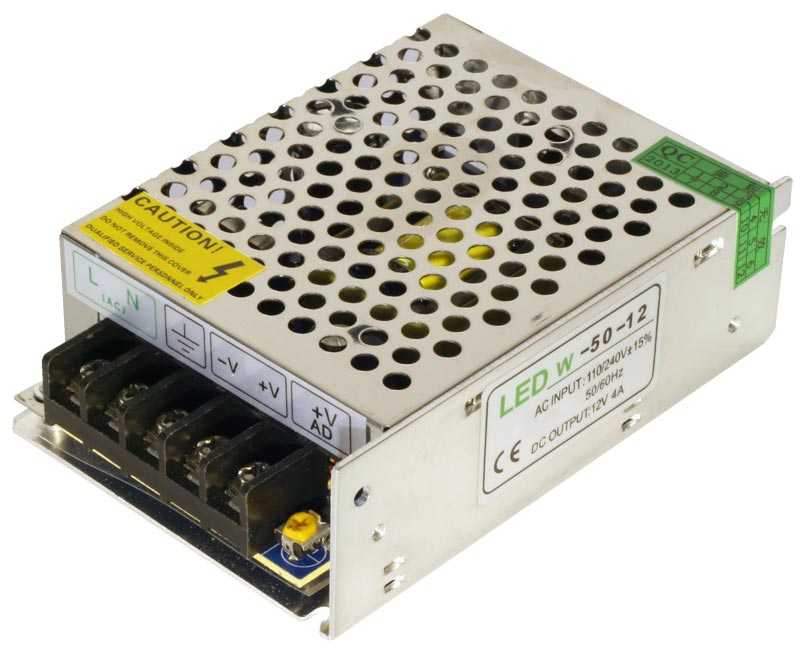

Импульсные
Данные виды трансформаторов необходимы для изменения коротких по времени видеоимпульсов, как правило, имеющих повторение в определенном периоде со значительной скважностью, с приведенным к минимуму изменением их формы. Цель использования — перенос ортогонального электроимпульса с наиболее крутым срезом и фронтом, неизменным показателем амплитуды
Главным требованием, предъявляющимся к приборам данного типа, является отсутствие искажений при переносе формы преобразованных импульсов напряжения. Действие на вход напряжения какой-либо формы обуславливает получение на выходе импульса напряжения идентичной формы, но, вероятно, с другим диапазоном либо измененной полярностью.

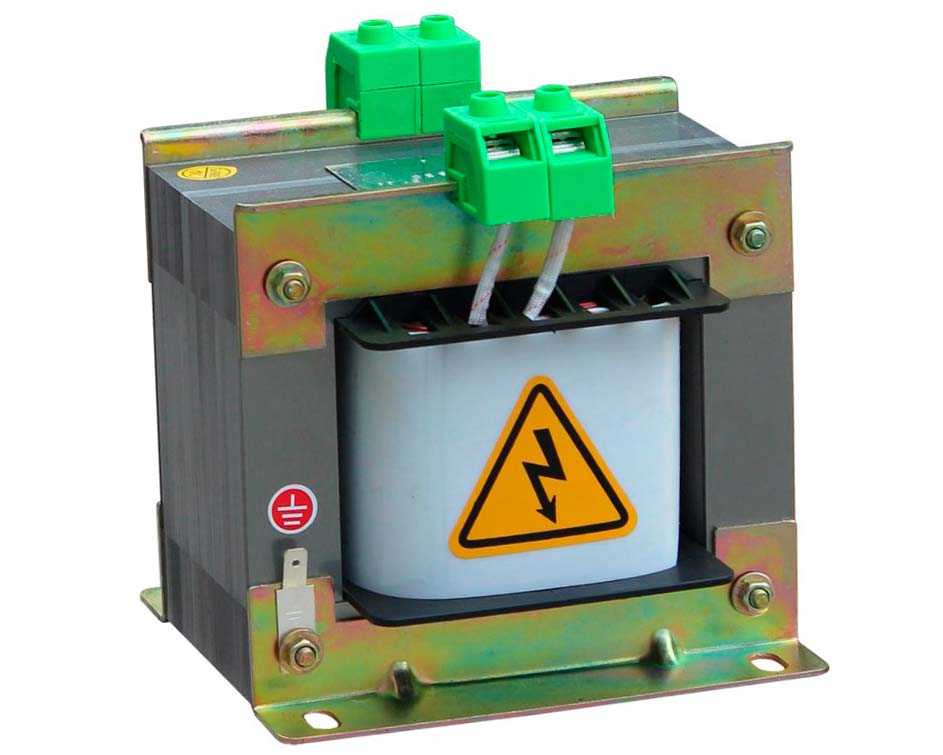

Разделительные
Что такое трансформатор разделительный становится понятно исходя из самого определения — это прибор с первичной обмоткой, не связанной электрически (т.е. разделенной) с вторичными.
Существует два типа таких устройств:
- силовые;
- сигнальные.
Силовые применяются с целью улучшения надежности электросетей при непредвиденном синхронном соединении с землей и токоведущими частями, либо элементами нетоковедущими, оказавшимися из-за нарушения изоляции под напряжением.
Сигнальные применяются в целях обеспечения гальванической развязки электроцепей.
Согласующие
Как работает трансформатор данного вида также понятно из его названия. Согласующими называются приборы, применяющиеся с целью согласования между собой сопротивления отдельных элементов электросхем с приведенным к минимуму изменением формы сигнала. Также устройства такого типа используются для исключения гальванических взаимодействий между отдельными частями схем.
Пик-трансформаторы
Принцип действия пик-трансформаторов базируется на преобразование характера напряжения, от входного синусоидального в импульсное. Полярность после перехода изменяется по прошествии половины периода.
Сдвоенный дроссель
Его азначение, устройство и принцип действия, как трансформатора, абсолютно идентичны приборам с парой подобных обмоток, которые, в данном случае, абсолютно одинаковы, намотанны встречно или согласованно.
Также часто можно встретить такое наименование данного устройства, как встречный индуктивный фильтр. Это говорит о сфере применения прибора – входная фильтрация напряжения в блоках питания, звуковой технике, цифровых приборах.
