Молниезащита дома с металлической крышей

Видео описание

Активная молниезащита

Главное отличие активной молниезащиты – активный молниеприёмник. Он реагирует на рост напряжённости электромагнитного поля, который возникает при приближении грозового фронта. Конденсаторы в составе активного молниёприемника заряжаются от напряжения, наведённого этим полем на антеннах устройства. Когда напряжение на конденсаторах достигает 12-14 кВ, происходит пробой разрядников и формируется короткий высоковольтный импульс (более 200 кВ), полярность которого обратна полярности фронта. Этот импульс, опережая образование «естественного» лидера, инициирует «искусственный» восходящий лидер, который развивается с гораздо большей скоростью и на большее расстояние, многократно увеличивая зону защиты молниеприёмника.

Электронное устройство активного молниеприемника Источник espakiran.com

Применение системы активной молниезащиты особенно оправдано, когда из-за специфики защищаемого объекта невозможно использовать какую-либо традиционную молниезащитную конструкцию.

Как по всем правилам установить токоотвод

Токоотвод – это та часть защиты, какая отводит молнию от молниеприемника к заземлителю. Он имеет вид проволоки из стали (6 мм), которая варится к молниеприемнику и в соединении с ним выдержит нагрузки до 200 тысяч ампер. Сварка между молниеприемником и токоотводом обязана быть надежной, чтоб не было разрывов при крепком ветре или при падении снежного пласта.

Токоотвод спускают с кровли по стенкам. Его забивают специализированными скобками и направляют к заземлителю, в почву. Если есть наличие нескольких токоотводов расстояние между ними должно составить не менее 25 метров. Укладывать их необходимо дальше от окон и дверей строения.

Важно! Токоотводы ни в коем случае нельзя загибать, потому что может появиться искровой заряд и последующее воспламенение

Чтоб скрыть токоотвод, можно опустить его по водосточной трубе, крепя хомутами

По правилам, токоотводы обязаны быть максимально коротенькими и укладывать их нужно ближе к краешкам фронтонов, слуховым окнам, острым выступам, другими словами к особенно небезопасным местам.

Подготовка деталей конструкции

Перед началом работ приобретают и завозят комплектующие, указанные спецификацией проекта. Сюда входят:

• элементы штыревой конструкции молниеприемника;
• стержни молниеприемной сетки;
• комплект деталей заземляющего контура;
• линии молниепроводов.

Стержневые конструкции поставляются отдельными деталями. Их соединяют резьбовым методом либо болтами. Проводка диаметром до 8 мм обычно поставляется на объект в бухтах. До начала монтажа кабель распрямляют, нарезают по нужным размерам.

Монтаж молниезащиты

Установку кровельных элементов молниезащиты на кровле выполняют в зависимости от ее типа.

• На плоских кровлях держатели для сетки просто раскладывают. На скатных устанавливают соответствующий тип крепежа.
• Укладку прутьев сетки ведут под прямым углом, чтобы образовались приблизительно равносторонние ячейки.
• Расстояние между линиями не должно превышать 12 м над жилыми, общественными и промышленными зданиями, и 5 м – над объектами повышенной опасности (АЗС, склады ГСМ, взрывчатых веществ).
• Стержни соединяют болтовыми хомутами, еще лучше сваркой.
• Соединение токоотводов молниезащиты диаметром 16 мм и более выполняют сваркой.
• Расстояние между держателями прутьев не должно превышать 1,2 м. Расстояние от кровли до стержней выдерживают не менее 10 см.
• Стержневые молниеприемники устанавливают строго вертикально на всех возвышающихся над плоскостью кровли конструкциях. На объектах повышенной опасности предусматривают установку вертикальных стержней высотой 30 см на каждом пересечении прутьев сетки. В таких системах молниезащиты для соединения молниеприемника и сетки используется сварка либо специальные хомуты.

Варианты решений для молниезащиты ↑

Технических решений вопроса молниезащиты немало, но приниматься они должны, исходя из особенностей той или иной конкретной ситуации. Крышу из оцинковки, скажем, можно надежно защитить довольно интересно и просто. 6-ти миллиметровую стальную проволоку закатывают в кровельное железо по периметру и заземляют на углах крыши. На дымник дымоходной трубы, возвышающийся над коньком, устанавливают молниеприемник, который также заземляют. От удара молнии, пришедшегося в подобную кровлю, никаких неприятностей не будет.

Сложнее решается молниезащита кровли из металлочерепицы. Долговечный и простой в монтаже, этот материал тем не менее в эксплуатации небезопасен. Это связано с конструкцией листов металлочерепицы. Они состоят из алюминиевой или стальной гофрированной пластины, которая с двух сторон покрыта пластиком, являющихся по сути обкладками конденсатора. По этой причине изолированные от земли и друг от друга они способны при различных атмосферных явлениях типа, разряда молнии, пыльных бурь и других, накапливать свой электрический потенциал.

Такие строения относят к 1 и 2 классу по молниезащите и требуют грамотной защиты молниеотводами.

Нужна ли молниезащита для домов с металлической крышей

Металлочерепица – один из наиболее популярных современных кровельных материалов, фактически вытесняющий классический шифер. Не на много отстаёт и профнастил, всё ещё востребованными остаются фальцевые разновидности кровли из листового металла, меди или стали.

Существует мнение, что металлическая крыша не нуждается в молниезащите – во-первых, она сама является громоотводом, во-вторых, металл не горит, так что опасность возникновения пожара от удара молнии сводится на нет.

Неверными являются оба утверждения. Что касается пожароопасности, то в большинстве случаев металлические конструкции укладываются на деревянную обрешётку или на горючие тепло- или гидроизоляционные материалы.

Громоотводом металлическая кровля также не является, поскольку огромная разница потенциалов в случае прямого попадания молнии без заземления никуда не девается, сосредотачиваясь на краях крыши и приводя к оплавлениям и пожарам.

Впрочем, установка громоотвода на металлическую кровлю – тоже не лучший вариант, оптимальным методом молниезащиты металлической кровли является её качественное заземление, которое в среде профессионалов именуется системой уравнения потенциалов.

Этапы установки молниезащиты

Начинать работы по молниезащите следует с составления проекта. Его разработка ведется применительно к конкретному объекту. Основной нормативной документацией является инструкция РД 34.21.122-87.

После того как проект разработан, переходят непосредственно к монтажным работам по следующему плану:

1. Устройство заземляющего контура, проверка соответствия его сопротивления нормативам.
2. Монтаж молниеприемников: сетки, штыревой защиты, тросовых контуров и т.д.
3. Крепление токопередающих линий.
4. Подключение к заземлению.

Готовый комплекс проверяют на соответствие ГОСТ, при необходимости дорабатывают и настраивают.

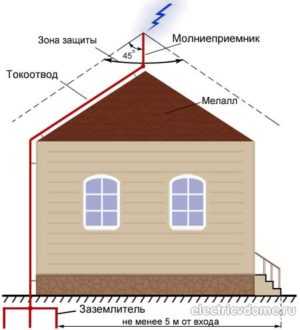

Штыревая система

Для крыши из металлочерепицы или профлиста наиболее подходящим вариантом защиты является штыревая система, предполагающая использование одного или нескольких вертикально закреплённых на кровле металлических стержней. Изготавливаются такие молниеприёмники из специальных стальных прутьев диаметром порядка 8-12 миллиметров или же из полосового проката с типоразмером 25х4 миллиметра.

Длина одного стержня для дома с металлической крышей выбирается из расчёта того, чтобы его вершина оказалась выше наиболее удалённой от земли точки дома примерно на 1,5-2 метра. При этом защищаемая таким молниеприёмником площадь определяется высотой его размещения.

Закреплённый на коньке штырь (или их группа) соединяются затем с токоотводом, который спускается до заземлителя и приваривается к нему. В отсутствии сварочного агрегата для его крепления может использоваться болтовой крепёж.

В качестве токоотвода (важной части молниезащиты кровли) чаще всего применяется круглая стальная проволока диаметром порядка 6-8 миллиметров. Сначала она прокладывается вдоль ската и по стенам дома, после чего фиксируется на них посредством специальных скоб

Трасса прокладки выбирается таким образом, чтобы доступ к токоотводу был ограничен, и чтобы он не создавал опасности для окружающих и жильцов дома.

Установка молниезащиты на мягкую кровлю

Огромная популярность металлочерепицы связана с её высокой эстетичностью, но при её устройстве потребуется обязательный монтаж молниезащиты для дома с металлической крышей. Для деревянного дома – тем более.

Поскольку такие кровли – скатные, здесь обычно используется штыревой или тросовый способ устройства молниезащиты, или их комбинация. Сам монтаж подразделяется на два этапа: устройство собственно молниеотвода, эти работы производятся непосредственно на крыше, и монтаж контура заземления – это наземная часть работ.

Накрышная часть

Рассмотрим подробнее оба способа, описывающих, как сделать молниезащиту для мягкой (металлической) крыши:

• в случае штыревого метода металлический прут обычно монтируется на коньке, от него к земле идёт токоотвод, в качестве которого используется проволока диаметром от 6 мм и более. Токоотвод, в свою очередь, приваривается к вбиваемому в землю металлическому штырю на глубину не менее 50 см ниже уровня промерзания грунта;
• тросовая молниезащита предполагает монтаж троса вдоль всей длины конька на невысокие металлические держатели. Устройство токоотвода аналогично предыдущему способу.

Существует также активная молниезащита, разновидность штыревой, когда на вершину штыря устанавливается молниеприёмная головка, представляющая собой генератор ионов, заключённый в герметичный корпус. Такая схема также требует наличия токоотвода с заземлителем.

Токоотвод изготавливается из проволоки диаметром от 6 мм, или связки оцинкованной проволоки, прихваченной к стержню сваркой.

Контур заземления

Обязательная составляющая молниезащиты для мягкой кровли – заземление токоотвода. Для этого используются металлические стержни диаметром не менее 1,6 см или полые стальные трубы диаметром не менее 3,2 см при толщине стенки от 3,0 мм. Допускается также использование уголков или труб прямоугольного профиля сечением 10 см при толщине стенки 4 мм или больше.

Заземлителей должно быть не менее трёх, их количество рассчитывается на основании площади здания и предполагаемой суммарной нагрузки электроприборов.

Все заземлители необходимо соединить в общую шину, метод соединения между собой и с токоотводами – сварка.

Тестирование контура производится индукционным омметром. Для этого электроды прибора вставляют в грунт на расстоянии 10-12 метров от контура заземления. Расстояние между электродами должно быть порядка полутора метров. Номинал сопротивления должен находиться в пределах 4 Ом.

В заключение отметим, что наличие молниезащиты на крыше не избавляет от необходимости обеспечить защиту бытовых электроприборов, что предполагает устройство внутреннего контура заземления, который может быть интегрирован в единую цепь.

Особенности приёма молнии

Для более точной установки молниеприёмника не лишним будет знать следующие нюансы:

1. Объекты, располагающиеся на большой высоте, притягивают разряды молний не только над вершиной, но и с периферичных сторон грозовой тучи.
2. Наиболее эффективны молниеотводы, выполненные из тросовых предметов. Использование сетки не даёт больших гарантий защиты.
3. Помните, что телевизионные антенны не могут являться молниеприёмниками. И не имеет значения, на какой мачте они установлены, металлической или деревянной. Но если они находятся неподалёку от самого молниеприёмника, на них может перейти часть удара электричества.
4. Нежелательно крепить молниеприёмник к антенне. Из — за несоблюдения эквопотенциальности может произойти замыкание под кровельным материалом, в проводах антенны.
5. В момент приближения электрического заряда молнии к земле, усиливается электрическое поле, как у поверхности земли, так и у вершины здания-.
6. В случае если молниеотводом является сама металлическая крыша, необходимо убедиться, что электрическая непрерывность между её элементами обеспечена на долгое время.
7. Если используется сразу несколько молниеприёмных штырей, то они должны располагаться на довольно большом расстоянии друг от друга. Если их больше двух, то они должны создавать сеть, или как говорят «Клетку Фарадея».

В заключение необходимо отметить, что все правила изготовления и установки элементов молниезащиты должны соблюдаться абсолютно точно. Самостоятельное возведение системы молниезащиты – не представляет трудностей. Соблюдая правила безопасности, а так же условия установки всех элементов защиты от молний, в результате вы получите совершенно надёжное здание.

Внутренняя молниезащита — УЗИП

Бывает, что молния бьет не в дом, а в стоящую рядом опору с электрическими проводами. По проводам импульс придет в щиток.

При ударе молнии в сети возникает импульсное перенапряжение — кратковременный скачок напряжения до экстремального уровня. Он также может возникнуть, если молния ударит в землю рядом с домом или в дом соседа. В этом случае возникнет электромагнитное поле — оно спровоцирует импульс даже без прямого контакта с проводкой.

Чтобы обезопасить проводку и щиток, ставят УЗИП. Внутри него находится варистор — резистор, который меняет сопротивление в зависимости от напряжения. При ударе молнии варистор мгновенно снижает сопротивление и через себя уводит импульс на контур заземления.

Предусмотрена возможность спасения щитка и проводки ценой жизни варистора: если возникнет сверхмощный импульс, варистор сгорит. На панели УЗИП появится красный индикатор. В таком случае из УЗИП достается блок с варистором, он меняется на новый.

УЗИП устанавливается на вводе проводки в дом. Потребуется обесточить не только сам дом, но и линию от электрической опоры до щитка. Для таких работ лучше вызвать электрика.

Устройство молниезащиты на кровельной конструкции

Необходимо отметить, что торчащий в небо штырь, установленный на крыше дома, это простейшая система отвода электричества. И называют ее пассивной. То есть если в него попала молния, то ее отвод будет проведен. Сегодня производители предлагают активную систему, но о ней чуть ниже.

Что кроме торчащего штыря предлагают компании, занимающиеся расчетами и установкой системы защиты от молний. В принципе, предложений немного. Это:

• Тросовая система. Обычно по коньку крыши (вдоль) натягивают трос, который крепят к кровельному материалу специальными кронштейнами.
• Сетчатая система, для чего используют трос или катанку, которые устанавливают на скатах крыши в виде сетки.

Обычно тип молниезащиты выбирается с учетом площади скатов крыши, угла их наклона и материала, которым они покрыты. Понятно, что самый сложный вариант – сетчатый. Здесь приходится точно рассчитать расстояние между укладываемыми элементами решетки, а затем грамотно провести монтаж.

Давайте на примере крыш, покрытых разными кровельными материалами, рассмотреть правила монтажа сетчатой конструкции.

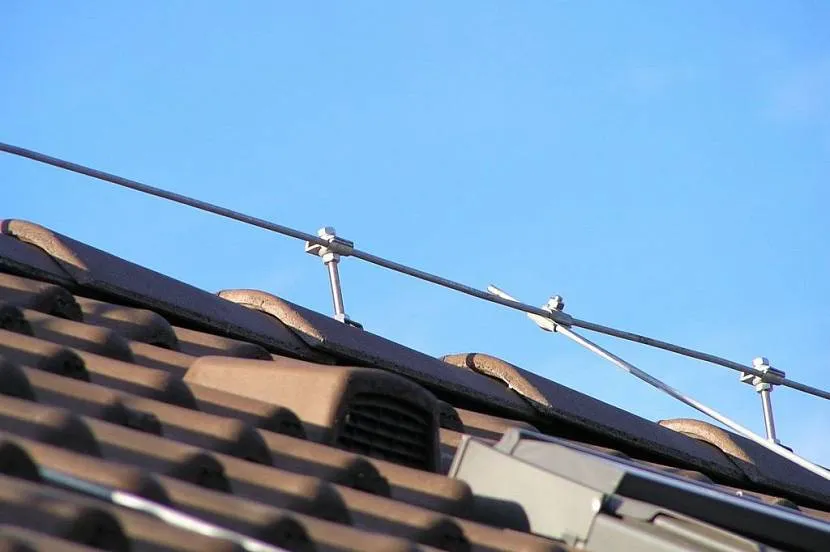

Тросовая конструкция по коньку крыши Источник vseokrovle.com

Защита на металлической крыше

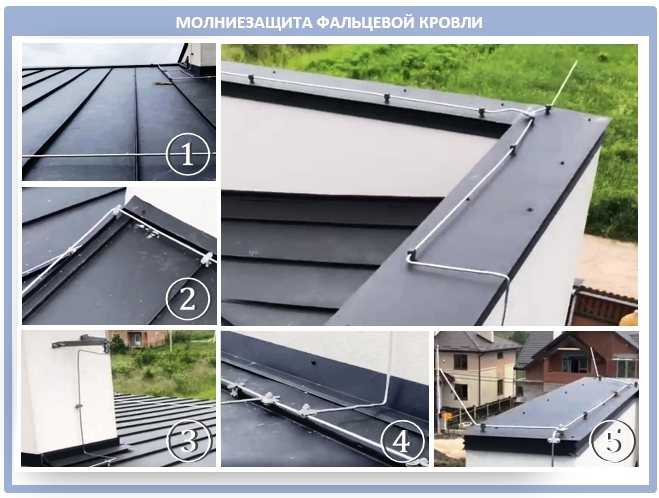

Молниезащита металлической кровли требует к себе особого подхода. Ведь покрытие из металла само является отличным проводником электроэнергии. Поэтому как таковой молниеприемник в их конструкции использовать необязательно. Это обозначено даже в «Инструкции по устройству молниезащиты зданий и сооружений». Но даже в такой ситуации специалисты рекомендуют штырь или трос устанавливать обязательно, как дополнение к увеличению эффективности отвода молний.

Если все же металлическая кровля была принята, как основной элемент молниезащиты, тогда к ней придется жестко прикрепить токоотвод, для чего необходимо использовать сварку. Если по каким-то причинам огневые работы на крышах проводить не получается, тогда разрешается использовать болтовое соединения, которое один раз в год придется исследовать на предмет коррозии стыка.

И все же специалисты в один голос уверяют, что металлическое покрытие – не самое надежное устройство для отвода молний. В кровельной конструкции всегда присутствует вероятность плохого соединения металлически листов, панелей или штучных изделий друг с другом. А значит, эффективность резко падает. Поэтому рекомендуется даже такие кровли оборудовать стержневыми или тросовыми молниеприемниками.

Стержневые молниеприемники на металлической крыше Источник www.remontnik.ru

И еще один момент. Удар молнии в металлическую крышу – это повышение температуры в месте попадания электрического разряда. И если толщина металла незначительная, то вероятность возгорания деревянных стропил велика. Поэтому существуют нормы толщины, которые надо обязательно учитывать. К примеру, если покрытие – это материал из стали, то оптимальная его толщина – 4 мм. Понятно, что такого размера на рынке кровельных покрытий не существует. Поэтому из этого положения три выхода:

• Провести изоляцию стропильной системы от кровельного материала.
• Использовать не деревянные, а металлические стропила.
• Установить молниезащиту.

По понятным причинам третья позиция самая оптимальная.

Теперь о том, с каким шагом надо устанавливать элементы сетчатой конструкции. Все будет зависеть от высоты крыши. Чем она выше, тем шаг больше. Примерно соотношение такое:

• высота крыши 15 м, шаг монтажа – 3 м;
• 25 – 4;
• 35 – 5;
• 45 – 6.

Что касается крепежных элементов, на которые «сажают» сетчатый молниеприемник, то здесь достаточно большой ассортимент. На фото ниже одна из разновидностей показана.

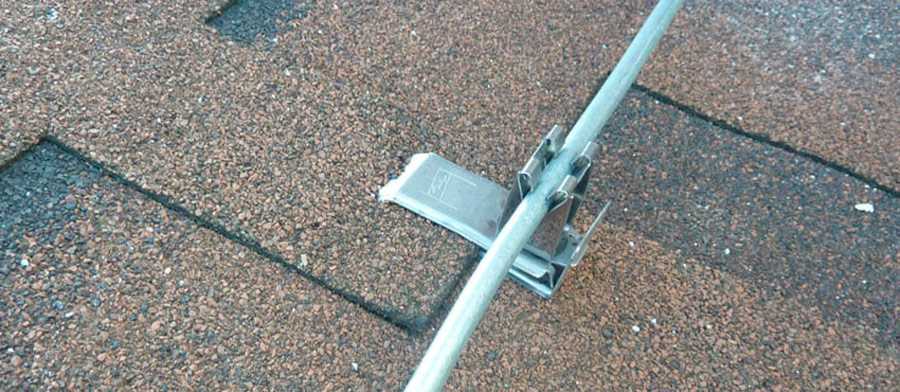

Держатель молниеприемника, установленного на крышу, покрытой металлочерепицей Источник elmashpromblog.com

Защита на мягкой кровле

Молниезащита на мягкой кровле требует к себе особого подхода. Ведь установка большого количества монтажных кронштейнов – это проколы, которые становятся местами протечек в подкровельное пространство. Поэтому оптимально – использовать или стержни, устанавливаемые по краям конькового прогона двускатной крыши, или трос, натянутый по коньку, или идеальный вариант – установить активную защиту.

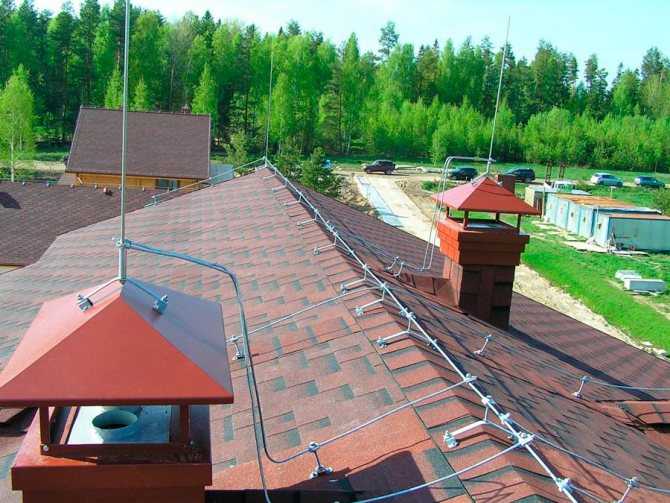

Обратите внимание на фото ниже, где показано, как на крыше, покрытой мягкой черепицей, установлен стержневой молниеприемник, соединенный с таким же стержнем на противоположной стороне конька тросом. То есть для защиты дома использовались два способа: тросовый и стержневой

Двойная защита крыши от молний Источник elmashpromblog.com

Что касается активной молниезащиты, то сегодня это самый идеальный вариант. Особенно для крыш, покрытых неметаллическими кровельными материалами. Что собой представляет активная защита от молний.

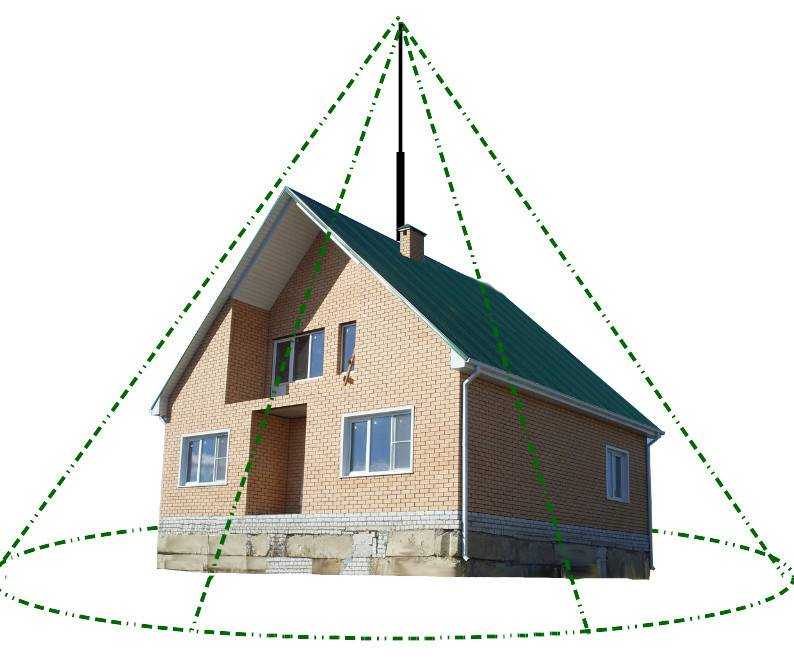

Как рассчитывается высота молниезащиты

Для того, что бы сделать расчёт, так называемой «пассивной» защиты, необходимо знать, какого типа сооружение, какая высота, длина и ширина здания. Что представляет собой объект: линейно-протяжное или одиночное сооружение.

Так же необходимо установить примерное количество годовых молний, приходящий на 1 кв.метр в дано регионе. Подробные данные можно найти в Гидрометцентре. Именно по этим значениям, по уровню опасности, определяется высота молниезащиты.

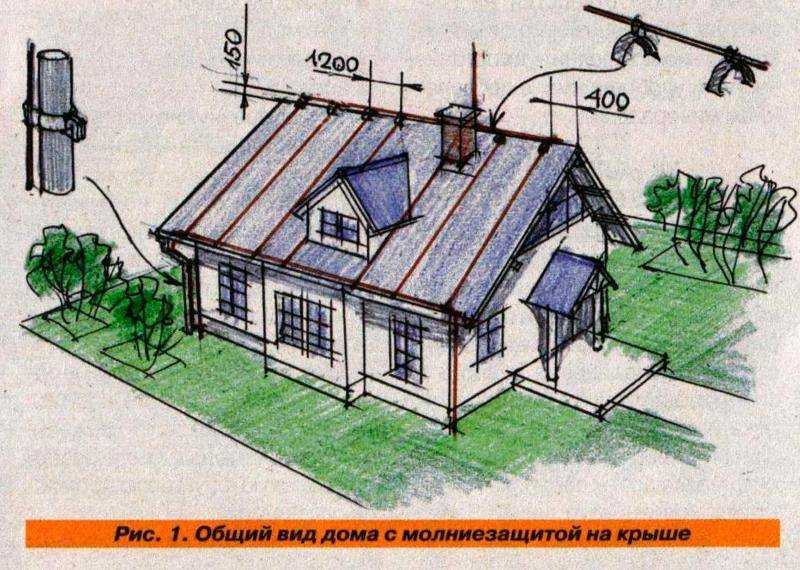

Итак, опишем, что в итоге должна представлять собой конструкция молниезащиты. Как мы уже говорили, вся конструкция будет состоять из следующих элементов:

Виды молниезащиты

Молниеприёмника, заземлителя и проводника, то есть молниеотвода.

Молниеприёмник должен состоять из толстой оцинкованной проволоки, которая крепится на самой высокой части дома, то есть на коньке или трубе. Проводник, из такой же толстой проволоки, должен соединяться с молниеприёмником и спускаться к заземлителю. Часто, проводник крепят к водосточной трубе или к стене дома. Крепление производится с помощью металлических хомутов.

Заметьте, к стене дома, молниеотвод крепится на определённом расстоянии, на специальные стойки. Если дом деревянный, то длина стоек должна составлять не менее 10см, если стена кирпичная или из другого негорючего материала, то длина стоек – около 5см.

Заземлитель располагается на непромерзающей глубине. Для каждого региона этот показатель индивидуален. Расстояние от дома – не менее 1,5 метров.

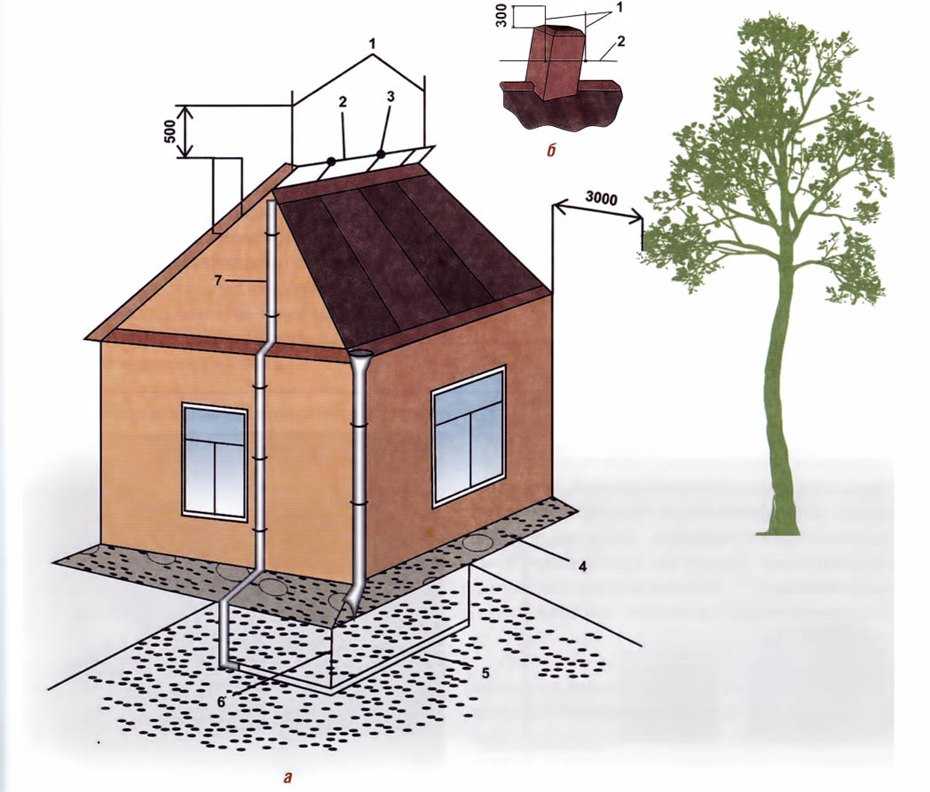

Устройство внешней молниезащиты жилого дома

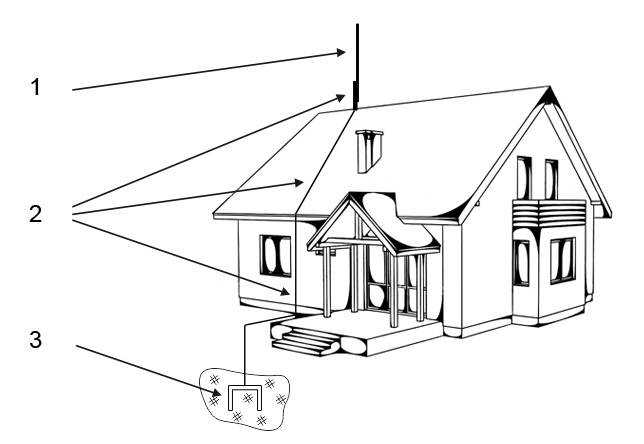

Основными элементами системы молниезащиты являются молниеприемник, токоотвод и заземлитель.

Самый обычный молниеприемник представляет собой стальной стержень, сечением не менее 100 мм² и длинной до 1,5-2,0 м. Обычно для этой цели используют стальной прут диаметром 12 мм.

Токоотводом соединяют молниеприемник с контуром заземления. Уже из самого его названия понятно, что он предназначен для отвода грозового разряда в землю. Толщина токоотвода должна быть не менее 6 мм, поскольку сила тока грозового разряда может достигать 200 тысяч ампер! К токоотводу присоединяется и заземление металлической крыши.

Контур заземления состоит из нескольких электродов, погруженных в землю и соединенных между собой. Выбор его конструкции зависит от характеристик грунта в месте постройки дома.

Соединение всех деталей системы молниезащиты между собой должно быть очень надежным. На рисунке показаны различные способы соединения между собой различных ее элементов.

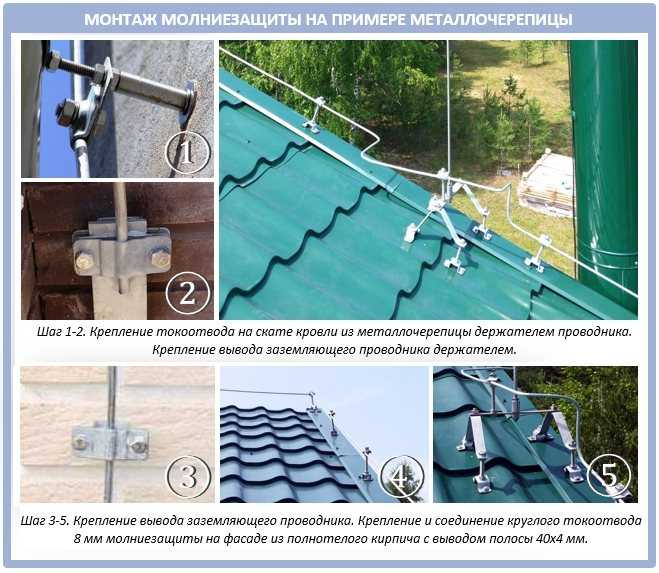

Возможные соединения элементов молниезащиты металлической крыши

Контур заземления выполняется на расстоянии 1,5-2,0 м от стены здания со стороны, противоположной входу в дом. Для этого отрывается траншея, глубиной не менее 0,5 м. На дно траншеи на глубину 2-3 м забиваются электроды заземления из стальных уголков или отрезков металлических труб.

Площадь поверхности электродов заземления должна быть как можно большей. Так, стальной уголок должен быть размером не менее 50х50 мм. Чем больше будет площадь соприкосновения металла с землей, тем меньшим будет сопротивление растекания контура заземления и выше его эффективность.

Количество электродов зависит от электрического сопротивления грунта и эго влажности. В очень сухую погоду землю в районе расположения контура заземления рекомендуется увлажнять. Между собой электроды соединяются заземлителем из стали, сечением не менее 150 мм². Чаще всего для этой цели используют стальную полосу, сечением 40х4 или прут диаметром 16 мм.

Во влажных грунтах с высокой электропроводимостью допускается не устанавливать электроды заземления. В этом случае в грунт укладывается только горизонтальный заземлитель. Для увеличения проводимости грунта в зоне контура заземления иногда выполняют шурфы и насыпают в них селитру или соль.

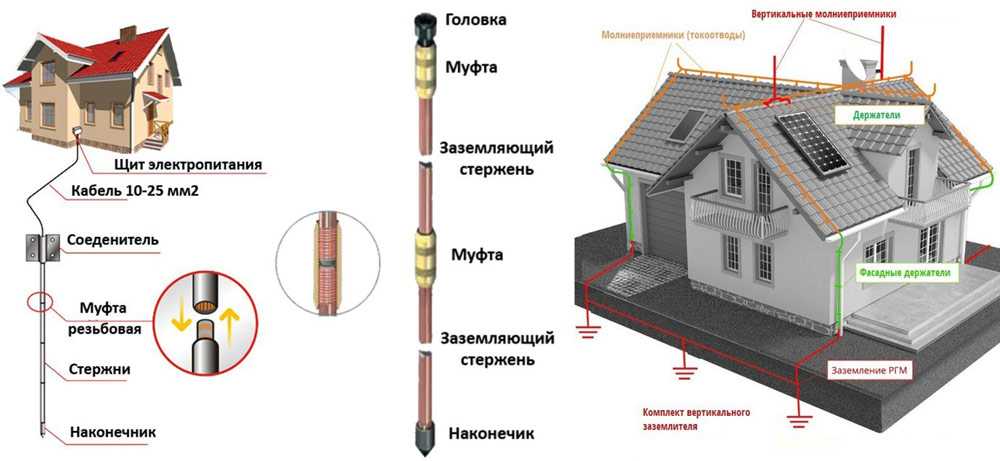

На рисунке показано подключение системы молниезащиты к контуру заземления.

Подключение молниезащиты к контуру заземления

Соединения между элементами контура заземления выполняются с помощью электросварки, причем окрашиваются только места сварных соединений.

Полезная статья? Сохраните ее в соцсетях, чтобы не потерять ссылку!

Коллектив oprofnastile.ru

Читайте по теме:

Профнастил для кровли — размеры листа

Ширина, длина, толщина профнастила для кровли

Какие размеры профлиста для крыши оптимальны? На что стоит обращать внимание? Как зависят технические характеристики профлиста для кровли от формы профиля?

Устройство крыши из профнастила

Устройство кровли из профнастила: от обрешетки и кровельного пирога до схемы укладки листов профлиста и его крепления. А также герметизация крыши, конструкция карнизной планки, фронтонов и конька.

Как провести качественный монтаж?

Если предпочитаете делать монтаж молниезащиты на крыше самостоятельно, важно знать некоторые принципы работы, а также соблюдать технику безопасности. Тем более, что специалистов данного профиля найти с каждым новым днем все сложнее. Совершив оборудование сетки на крыше собственноручно, вы будете уверены в ее качестве и сохраните финансовые средства

Приступим к выполнению работ

Совершив оборудование сетки на крыше собственноручно, вы будете уверены в ее качестве и сохраните финансовые средства. Приступим к выполнению работ.

Важно! Придерживайтесь алгоритма при монтаже молниеприемной сетки

1. Изначально нам предстоит выбрать толщину прутьев для сетки и создать схему размещения. Если у вас нет представлений, как ее сделать, можно воспользоваться интернетом, там есть весьма подходящие варианты.
2. Незабываем о крепежных деталях. Они также должны быть тщательно выбраны.
3. Ответьте на вопрос, как разместить токоотводящие проводники.
4. При необходимости можно установить дополнительные молниетотводящие конструкции.
5. Установите заземление для молниеприемной сетки, его конструкция подобна обычному бытовому заземлению.

Если вы все-таки взялись за самостоятельный монтаж, давайте рассмотрим все подробности.

Обратите внимание прутья для сетки должны иметь толщину не менее 6 мм. Но, желательно создать сетку из прутьев диаметром 8 мм. Держатели приобретаются в зависимости от конструкции сетки

Существуют пластиковые, металлические и коньковые. Подобные крепежные элементы целесообразно закреплять через каждый метр уложенной сетки

Держатели приобретаются в зависимости от конструкции сетки. Существуют пластиковые, металлические и коньковые. Подобные крепежные элементы целесообразно закреплять через каждый метр уложенной сетки.

Многие люди стараются располагать токоотводящие механизмы в зависимости от внешнего дизайна дома. От других качеств его монтаж практически не зависит. Говоря о дополнительных молниеприемниках, их можно устанавливать только в случае необходимости. Например, выпирающие части крыши, находящиеся выше конька обязательно должны быть дополнительно защищены.

Обратите внимание, для каждого установленного токоотвода важно делать отдельное заземление. Помните, что расстояние от дома и глубина заложения может быть стандартной, то есть не менее одного метра от здания и в глубину не менее полуметра

Схема монтажа молниепримной сетки

Тестирование контура

Перед вводом в строй системы защиты от ударов молнии на мягкой кровле проводят испытания, в ходе которых выявляют возможные нарушения и несоответствия конструкции нормативным требованиям. Проверка включает в себя несколько этапов:

Сопоставление молниезащиты здания с нормативами, приведенными в документе РД 34.21.122-87. Проверяют правильность выбора радиуса действия и конструкции.
Осмотр элементов системы молниезащиты на предмет прочности соединения

Особое внимание уделяют качеству крепления и отсутствию коррозий на металле.
Места сварки проверяются при помощи физического воздействия (удары молотком) на предмет прочности.
Измерение значений сопротивления на контуре заземления. Оно не должно превышать 10 Ом.

Для измерения сопротивления системы молниезащиты применяется трехполюсной тест. Для его выполнения заземлитель вставляется в гнездо специального прибора. Измеритель тока вкапывается в грунт на расстоянии около 40 м от молниезащиты и соединяется с измеряющим устройством. Металлический потенциальный щуп вбивается в почву на 20 м от системы молниезащиты и также соединяется с прибором. Все элементы выстраиваются в единую линию, переключатель на измерительной установке переводится в положение RE 3p. После этого, нажав кнопку Start, можно считывать показания.

Правильно установленная система защиты от молний на мягкой кровле поможет сохранить имущество и жизнь людей, поэтому ее монтаж должен проводиться с соблюдением всех нормативных требований.

Классификация разновидностей молниезащиты зданий

По используемым материалам и виду конструкции молниезащита зданий подразделяется на следующие виды:

• стержневые (штыревые);
• тросовые;
• сетчатые.

Молниезащита скатной кровли, которая считается самой распространённой, чаще всего оснащается стержневой или тросовой разновидностями. Для многоуровневых крыш рекомендуется сочетать любые два вида молниезащиты.

Штыревая система

В качестве молниеприёмника здесь выступает вертикальный металлический штырь. К нему предъявляются определённые требования – он должен быть лёгким, но прочным, характеризоваться устойчивостью к воздействию атмосферных факторов.

Если площадь кровли большая, можно установить несколько таких молниеприёмников

Важно, чтобы они крепились к наивысшим точкам крыши и возвышались над ними не менее чем на 1,5 метра. Допускается устанавливать мачту отдельно от здания, но тогда важно рассчитать её высоту: стержневой молниеприёмник создаёт вокруг себя зону защиты в виде конуса, и кровля здания должна полностью попадать в этот конус

Тросовые молниеприёмники

Такой вид защиты применяется к скатным крышам, поскольку металлический трос монтируется над коньком по всей его длине. Отличные результаты демонстрирует комбинированная защита, когда трос натягивается между двумя штырями. Такой вариант рекомендуется для зданий, у которых длина кровли гораздо больше ширины. Из числа требований, предъявляемых к такой конструкции, отметим, что диаметр стального троса доложен быть не менее 1,2 см, и этот показатель зависит от длины конька крыши. Чтобы трос не провисал от воздействия внешних факторов (например, обледенения), желательно использовать промежуточные крепления.

Допускается использование вместо троса стальной катанки, монтируемой к опорам методом сварки или клеммами.

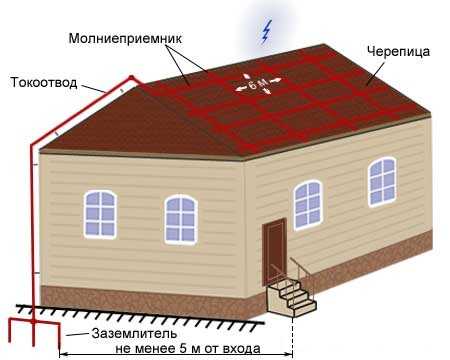

Сетчатая молниезащита

Оптимальный вариант для плоских кровель. Изготавливается из проволоки диаметром 1 см, отличается большим расходом материала и трудоёмкостью при монтаже.

В принципе такой тип молниезащиты можно применять и в отношении скатных крыш – если не считаться с дороговизной и трудозатратами, то сетчатая защита считается самой надёжной.

Системы молниезащиты: активная и пассивная ↑

Пассивную систему молниезащиты используют уже на протяжении нескольких веков. У нее есть несколько разновидностей молниеприемников.

• стержневой штырь;
• тросовой молниеприемник;
• молниеприемная сетка.

Активная молниезащита – явление относительно новое, хотя довольно быстро набирает популярность. По конструкции молниеприемник такой системы – это мачта, установленная на кровле, на которую крепят молниеприемную головку.

активная молниезащита: описание

Отметим лишь два отличия этих систем.

• Зона защиты у стержневого молниеприемника по сравнению с активным той же высоты меньше в 4–5 раз.
• Времени на монтаж активной системы уходит в несколько раз меньше.

Разновидности

Существует две основных разновидности системы защиты от попадания молнии. Первая — классическая или пассивная. Вторая – активная – появилась значительно позднее, в середине 80-х годов прошлого века. Они обеспечивают защиту по двум направлениям:

1. Сброс индуцированного грозой заряда коронным разрядом на остром конце молниеприемника. При этом напряжение электрического заряда, притягивающего молнию, снижается.
2. Коронный разряд провоцирует возникновение атмосферных ионизированных токопроводящих каналов. Или как их еще называют — ответных стримеров, которые исключают попадание молнии куда-либо еще, кроме самой молниезащиты.

Пассивная молниезащита

Она состоит из молниеприемника, провода заземления и заземляющего контура. Молниеприемник устанавливается на крыше здания (сооружения), возвышающихся архитектурных элементах (выходы дымовых труб и вентканалов, парапеты, брандмауэры), может монтироваться также на установленную рядом мачту. Такое решение применяется, к примеру, для защиты сооружений АЗС.

Активная молниезащита

Технология активной молниезащиты призвана обеспечивать появление ответного стримера раньше, и большей длины. При этом молниезащита оказывается способной защитить объекты большей площади, чем пассивная.

Для получения нужного эффекта вначале использовали ионизацию воздуха радиоактивными материалами. Сейчас их использование запрещено. В качестве альтернативы используют специальные электронные устройства либо разрядники особой конструкции, срабатывающие при достижении электрическим полем объекта заданной напряженности.

Как обустроить молниезащиту на разных типах покрытий

Начнем с того, как правильно установить молниезащиту на наиболее пожароопасном кровельном материале — мягкой кровле

Очень важно оборудовать для нее грамотную систему молниезащиты и надежно ее закрепить. Вся сложность в том, что гибкими битумными гонтами обычно покрывают крыши сложного рельефа, с перепадами и скатами разного угла

Для решения этой проблемы существуют разные переходники и соединители, а сами проводники разрешено немного сгибать:

К слову, если на мягкой кровле находится сразу несколько дымоходов, защиту от грома желательно установить на каждый из них:

Только помните о том, что в случае с мягкой кровлей молниезащиту фиксируют не к мягким гонтам, которые даже ветер способен оторвать, а прямо к обрешетке. Тогда как у металлочерепицы крепеж разрешено соединять прямо с покрытием, ввиду его жесткости:

Немного сложнее дело обстоит с крышей из натуральной керамической черепицы

Ведь важно в процессе крепления не расколоть черепки. Для этого используются специальные саморезы, отверстия под которые высверливаются заранее:

А самая удобная в плане фиксации молниезащиты — фальцевая кровля. Здесь держатели закрепляют прямо на фальцы, причем так, что элементы крепежа не выглядят инородно на такой крыше:

Дело в том, что сама по себе фальцевая кровля выглядит немного «технической», со строгой геометрией и прямыми линиями, а потому сеть молниезащиты на ней смотрится вполне органично.

К слову, если кровля имеет сложную структуру и у нее помимо скатов есть парапеты, система немного усложняется:

А из какого материала сделала ваша кровля, и планируете ли вы ее защищать?
