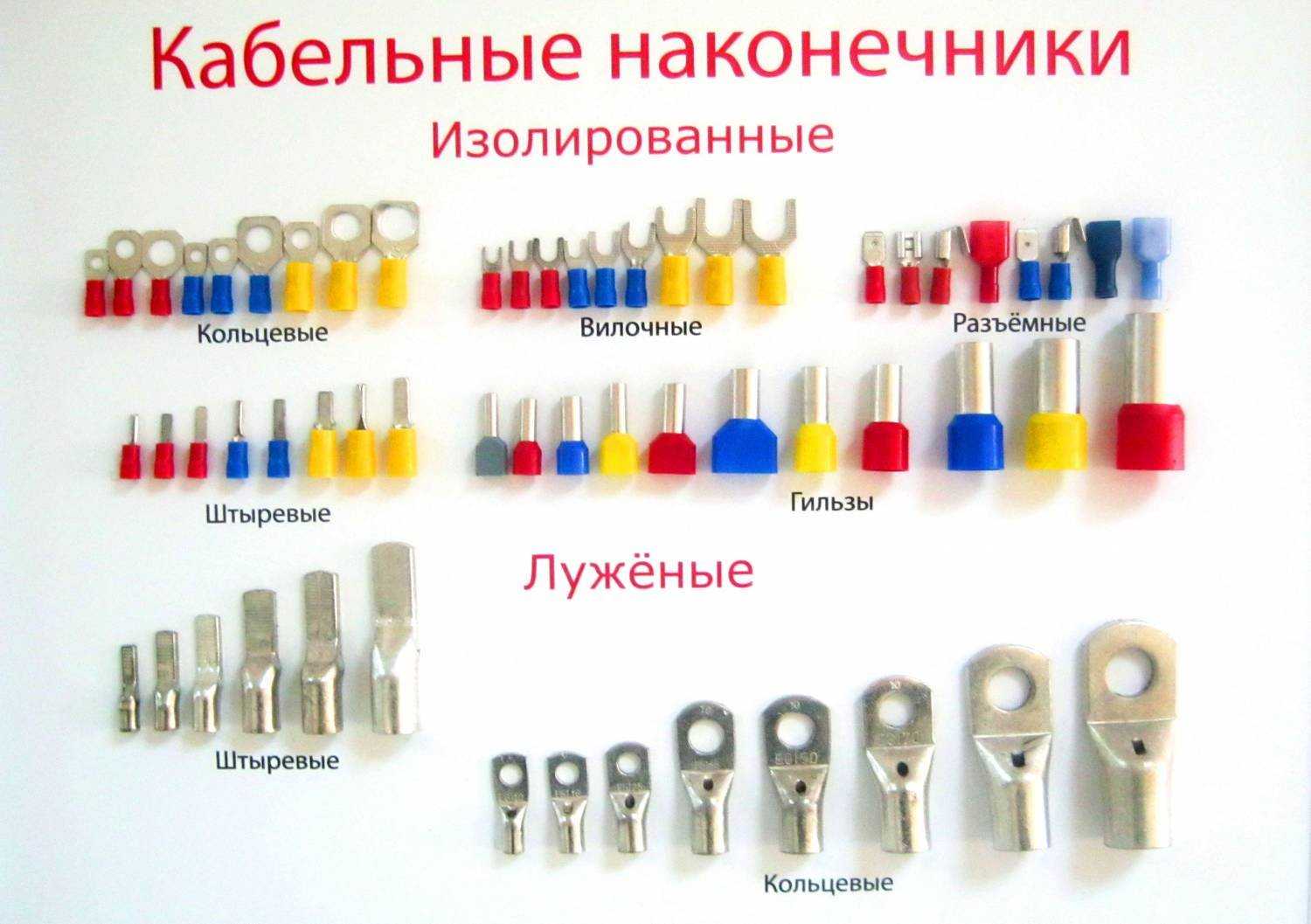

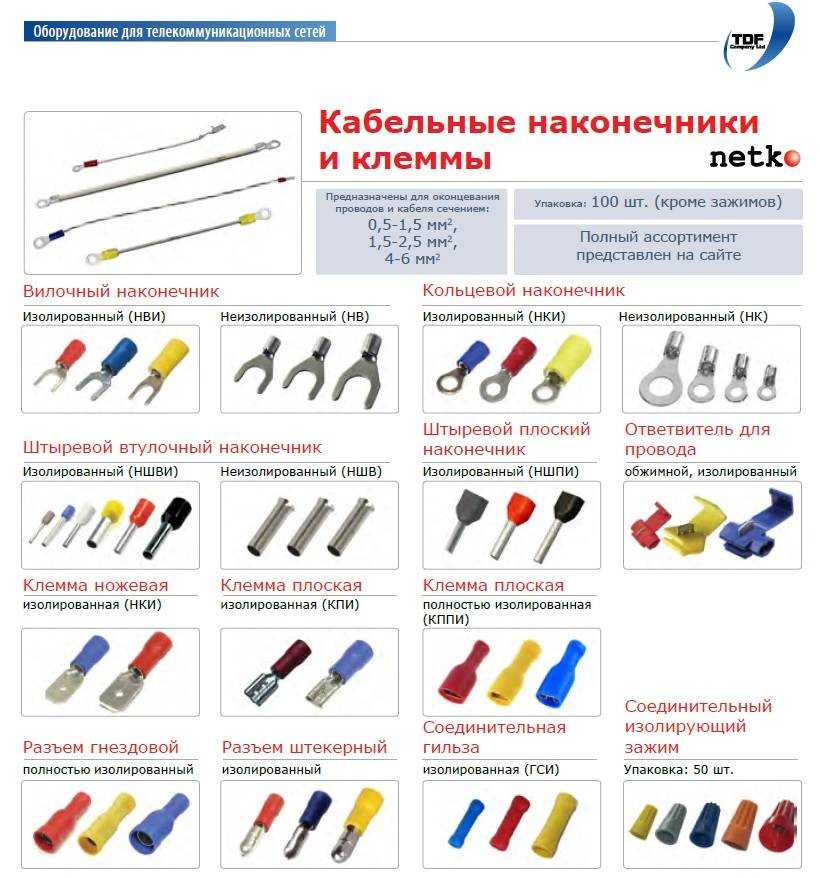

Наконечники для проводов под опрессовку: виды, особенности выбора и правила обжима

Опрессовка проводов наконечниками: инструкция.

Опрессовка проводов наконечниками по своей сути – процедура аналогичная вышеописанной.
Сначала определяются с размером наконечников.
Затем соединяемые провода оголяют. Делать это в данном случае лучше при помощи специального инструмента – стриппера.
На очищенную токопроводящую часть провода надевают наконечник нужного диаметра. Причем провод должен быть зачищен ровно на длину гильзы наконечника – не больше и не меньше.
Провод с одетой на него гильзой помещают в соответствующий по размеру паз пресс-клещей и обжимают его, сжав рукоятки инструмента.
Опрессовка завершена, осталось вынуть обжатый провод из паза клещей и использовать его по назначению.

Как заварить скрутку

Для хорошего контакта скрутку можно заварить графитовым электродом или газовой горелкой. Сварка горелкой не получила распространения из-за сложности и необходимости использовать баллоны с газом и кислородом, поэтому в этой статье рассказывается только об электросварке.

Электросварка производится с помощью графитового или угольного электрода. Графитовый электрод предпочтительнее. Он дешевле и обеспечивает лучшее качество сварки. Вместо покупного электрода можно использовать стержень из батарейки или щётку от электродвигателя. Медные электроды лучше не использовать. Они часто залипают.

Для сварки предварительно нужно сделать скрутку длиной 100 мм, чтобы готовая получилась около 50. Выступающие проволочки нужно подравнять. Для сварки лучше всего использовать инверторный сварочный аппарат с регулировкой силы тока. Если такого нет, то можно взять обычный трансформатор мощностью не меньше 600 Вт и напряжением 12–24 V.

Возле изоляции с помощью толстого медного зажима подключается «масса» или «минус». Если просто намотать провод на скрутку, то скрутка перегреется и расплавит изоляцию.

Перед началом сварки необходимо подобрать ток. Необходимый ток меняется в зависимости от количества и толщины проволоки, из которой состоит скрутка. Продолжительность сварки должна быть не более 2 секунд. При необходимости сварку можно повторить. Если всё было выполнено правильно, то на конце скрутки появится аккуратный шарик, припаянный ко всем проводам.

Как правильно делать опрессовку проводов и кабелей

Перед тем, как приступить к обжатию, необходимо прочитать инструкцию по выполнению всех работ с соблюдением техники безопасности:

Избавить кабель от изоляции на 2-3 сантиметра с обеих сторон;
Зачистить жилки до блеска в местах без изоляции наждачной бумагой;
При алюминиевом составе жилок на нести на них пасту, а если медные, то вазелин;
Если прессовка выполняется с одной стороны, то провода раскладываются параллельно, после чего накидывается гильза. Если прессовка двухсторонняя, то жилки заводятся в трубку с противоположных концов;
Обжать гильзу клещами и обтереть тряпкой, с нанесенным бензином или растворителем.

Обжатый провод

Размеры и конструктивные особенности гильз – как правильно выбрать

Соединительные трубки используют для монтажа одножильных и многожильных кабелей. При выборе учитывают не только материал, но и размер изделия.

Лучше воспользоваться стандартными данными:

Тип	Сечение, мм²	Размеры, мм
2–3-й класс гибкости кабеля	5–6-й класс гибкости провода	Длина	Внешний диаметр	Внутренний диаметр
ГМ 2,5	2,5	2,5	20	5	2,6
ГМ 4	4	4	30	5	3
ГМ 6	6	6	30	6	4
ГМ 10	10	10	30	8	5
ГМ 16	16	16	30	9	6
ГМ 25	35	25	40	11	8
ГМ 35	35	35	50	12	9
ГМ 50	70	50	50	14	11
ГМ 70	95	70	53	16	13
ГМ 95	120	95	67	19	15
ГМ 120	150	120	67	22	17
ГМ 150	185	150	67	25	19
ГМ 185	240	185	75	27	21
ГМ 240	300	240	75	32	24

От правильности выбора диаметра зависит качество сформированного электрического контакта. Проводник должен помещаться внутри трубки, сидеть плотно.

Классифицировать изделия можно и по конструктивным особенностям. Они бывают полыми или с перегородкой. Первый вид применяют, если соединяемые проводники изготовлены из одного и того же металла. Комбинированные приспособления необходимы для коммутации жил встык.

Обжим моножильных проводов

Многие часто задаются вопросом, можно ли обжимать моножильные провода? Да конечно, делать это не запрещается, только использовать для этого нужно соответствующий инструмент. Обыкновенные кримперы здесь уже не подойдут, так как они рассчитаны на меньшее усилие, которое необходимо при сжатии моножилы. Придется закупать для этого специально предназначенные пресс клещи ПК-16у или ПК-35у.

Это универсальный инструмент и работать им можно также для обжатия и многожильных проводов. Чтобы обжатие на моножиле получилось качественным и внутри гильзы не было люфта, основное правило здесь — выбирайте гильзу или наконечник на один размер меньше чем сечение прессуемого провода. Еще этими клещами удобно прессовать одновременно несколько проводников в одной гильзе. Делается это например при соединениях в распредкоробках.

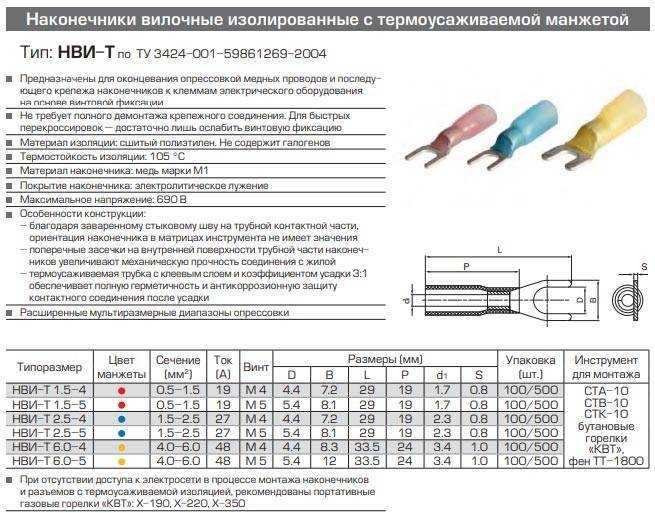

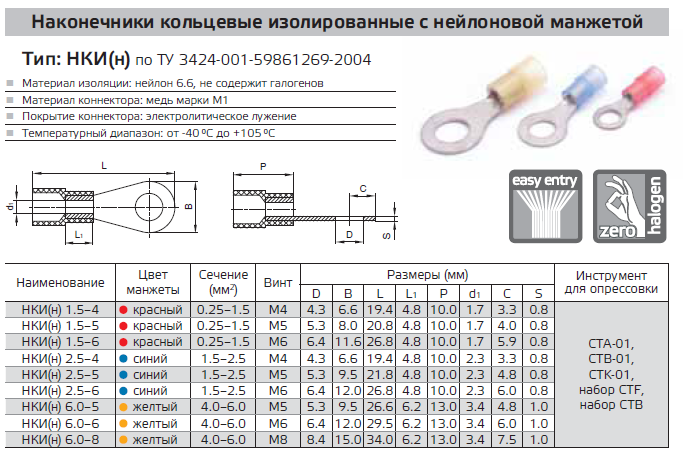

Как правильно подобрать провод и наконечник

Для начала, нужно узнать какого сечения провод вы будете обжимать. Сделать это можно по надписям на изоляции жилы, либо воспользоваться штангенциркулем.
Далее при выборе тех или иных втулочных наконечников можно ориентироваться по цветовой маркировке их изолированной юбки. Каждый цвет должен соответствовать определенному сечению и размеру гильзы наконечника.

Правда есть и производители, которые на этом не заморачиваются, и выпускают одноцветную продукцию разных сечений.

После выбора обязательно физически проверяйте насколько плотно провод заходит в гильзу или наконечник.

При этом категорически не нужно подкручивать жилы перед вставлением их внутрь наконечника.

У наконечника на входе есть специальная юбочка, которая поможет одеть его даже на слегка распушенный провод. Кроме того, эта юбка играет роль фиксатора изоляции. Можете сравнить, сколько изломов в разные стороны выдержит провод с юбкой и без нее. Как понимаете, результат окажется не в пользу последнего варианта.

Еще один немаловажный момент, про который нужно помнить: многие провода изготавливают не по ГОСТ, а по собственным техническим условиям.

Зачастую бывает так, что в наконечник сечением 1,5мм2 с легкостью залетает провод 2,5мм2. Поэтому выбор по таблицам это конечно же хорошо, но без практической примерки гильзованной части и провода никак не обойтись.

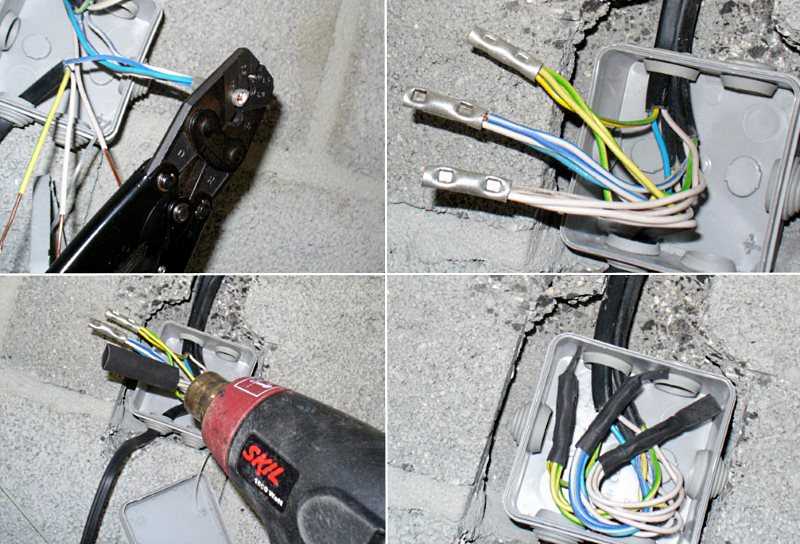

Опрессовка проводов гильзами: подробная инструкция.

Для соединения проводов с помощью гильз в первую очередь нужно изучить технические таблицы и подобрать в соответствии с заданным сечением проводов нужный размер гильзы, матрицы (фигурной скобки/паза клещей) и пунсона (подвижного элемента опрессовочного инструмента, которым осуществляется непосредственное давление на гильзу). А дальше дело техники…

Заведите провода в коробку и снимите с них внешнюю изоляцию на 3 см, если планируется использовать гильзы с сечением 4-16 мм. кв., или на 2 см, в случае применения гильз меньшего сечения.
Отсортируйте провода по группам. Просуньте каждую из групп в гильзу нужного сечения. В нашем примере провода имеют сечение 2,5 мм. кв., они разделены на группы по 4 провода, следовательно, идеальным вариантом является использование гильзы с сечением 10 мм. кв.

Для таких гильз в соответствии с техническими таблицами могут использоваться пресс-клещи ХД-16Л, с их помощью и проведите двойной обжим каждой из гильз – на их входе и выходе.
Осталось лишь заизолировать полученные соединения. Сделать это можно, надев и обдув горячим воздухом кусок термоусаживаемой трубки с клеевым слоем, а также просто обмотав нужные места изоляционной лентой.

На этом опрессовку проводов гильзами можно считать завершенной.

Полезные советы и рекомендации.

Используя гильзы для удлинения цепи, стык проводов делайте ровно по центру гильзы.
Очень внимательно подбирайте сечение гильзы под соединяемые провода: чем правильнее они будут подобраны, тем меньше пустот, повышающих риск плохого контакта, останется внутри гильзы, тем лучше. Если же сделать этого не удалось, заполните пустующее место в гильзе кусочками оголенного провода. Их длинна, естественно, должна быть меньше длины используемой металлической трубки.
Изоляция опрессованных гильзами проводов должна выходить за срезы гильзы, как минимум, на 1см.
В случае сращивания разного количества проводов с обеих сторон или хотя бы одного многожильного кабеля для опрессовки следует применять не гильзы, а изолированные наконечники (НШВИ).

Сфера использования кримперов для оконцовки электропроводов

На область применения инструмента влияет его конструкция и форма. Многообразие моделей, которые выпускают производители, позволяет специализированным компаниям выполнять любые задачи.

Клещи для оконцовки многожильных проводов и наконечников с тонкими стенками

Этот инструмент применяется для опрессовки электрических кабелей небольшой толщины. Их площадь сечения может даже составлять 0,25 мм². Такие провода соединяются с втулочными наконечниками штыревого типа.

Благодаря опрессовки электрических проводов при использовании качественных втулок многочисленные жилы не расшипериваются на конце кабеля. Это позволяет удобно и быстро его подключать к клеммам различных устройств.

Клещи для тонких наконечников и многожильных электропроводов Источник bts-instrument.com

Пресс-клещи для проводов с многочисленными жилами и наконечников с толстыми стенками

Этот инструмент отличается большими размерами по сравнению с вышеописанными клещами. Каждая модель изготавливается с матрицей под наконечники конкретных размеров. Например, компания КВТ выпускает кримпер ПК-16, у которого 5 рабочих зон. После использования клещей на втулке отпечатывается специальное клеймо.

В названии пресс-клещей может быть буква «У». Она обозначает, что в конструкции кримпера имеется храповый механизм, который находится в рукояти инструмента.

Процесс опрессовки гильзами

Под опрессовкой следует понимать простую операцию соединения проводов с применением специальных гильз — трубок из разного вида металла. В этом случае гильзам отводится важная роль соединительного механизма. Провода помещают в тело гильзы, после чего с помощью специального инструмента обжимают трубку. Результат — надежное и безопасное соединение.

Сжимают гильзы соединительные в нескольких местах, используя термоусадочную трубку или ПВХ ленту для изоляции. В отдельных случаях уместным становится использование изолированных гильз, более подробно о которых ниже.

Опрессовка проводов с использованием металлических трубок целесообразной является в случаях, когда:

Нужно соединить провода в участках с высоким уровнем нагрузки.
Если в соединении нуждаются провода с крупным сечением.
Невозможно использовать альтернативные варианты соединения (на высоте, при отсутствии нужной видимости, внутри распределительной коробки и пр.).

Процесс опрессовки имеет несколько положительных моментов:

Соединение можно проводить без подключения к электросети с помощью пресс-клещей.
Работы не требуют специальных навыков и опыта, справиться с ними сможет каждый своими руками при наличии даже самого примитивного набора инструментов.
Работать с обжимным инструментом можно в условиях ограниченного пространства с возможностью укорачивания проводов до минимума для повышения плотности монтажа.

Кроме этого стоит отметить, что опрессовка не накладывает ограничений на типы проводов, надлежащих соединению в отличие от сварки.

В чём суть метода?

Опрессовкой называют способ соединения проводов с помощью специальных гильз. Внешне они похожи на обыкновенные трубки и выполняют функцию соединительного механизма.

Жилы проводов, которые подлежат соединению, заводят в трубку с двух противоположных концов, обжимают пресс-клещами и получают в результате прочный и надёжный электрический узел. Трубка сжимается в двух или трёх местах, в зависимости от её длины и сечения коммутируемых проводников. Соединяемые жилы и гильза совместно подвергаются деформации. В этот момент происходит сжим и сдавливание трубкой токопроводящих поверхностей проводников. За счёт этого жилы взаимно сцепляются, что даёт надёжный электрический контакт.

Затем место соединения изолируется.

Чаще всего этот метод используют в ситуациях, когда нет возможности применить другой вид соединения. Например, для сварки обязательно необходимо присутствие электричества, чтобы можно было подключать сварочный аппарат. При работах в маленькой распределительной коробке неудобно располагать болтовое соединение, зажим «орех» или клеммную колодку. Да и с паяльником дотягиваться под потолок к распредкоробке тоже не очень удобно. Вот в таких случаях и выручает обжимка проводов с помощью гильз.

Метод опрессовки наиболее востребован:

если необходимо соединить провода в электролиниях с высокой токовой нагрузкой;
для коммутации многожильных проводников;
при необходимости соединения проводов большого сечения.

Это интересно: Как выбрать кабель-канал для электропроводки: рассмотрим внимательно

Инструменты для выполнения опрессовки

Несмотря на то, что выполнять опрессовку проводов с использованием специальных гильз можно даже при помощи таких простых инструментов, как пассатижи, молоток или зубило, делать это не рекомендуется. Достаточно сложно таким способом добиться формирования качественного и надежного контакта двух проводников. Кроме того, используя такие инструменты, можно легко повредить гильзу, которую придется просто выбросить.

Ручной инструмент для опрессовки кабельных гильз с регулятором силы обжима

Получить гарантированно качественные электрические соединения при помощи обжимных гильз позволяют специальные инструменты:

пресс-клещи, которые сегодня выпускаются в различных модификациях;
пресс механического и гидравлического типа (ручной или работающий за счет электропривода).

Пресс-клещи для обжима проводов с храповым механизмом

Основными элементами инструмента, предназначенного для выполнения опрессовки проводов, являются:

матрица, которая, воздействуя на гильзу своей фигурной рабочей поверхностью, обжимает ее вокруг проводника;
пуансон – подвижный элемент, который передает давление от силового механизма инструмента на его матрицу.

Чтобы соединение, выполняемое при помощи такого инструмента, было качественным, необходимо не только правильно подобрать сменную матрицу под гильзу определенного диаметра, но и оказать достаточное давление на соединительную трубку.

Основные типы и разновидности клещей

Конструктивно обжимные клещи можно разделить на две основные разновидности — диафрагменные и те, что работают по принципу пассатижей.

Второй вариант считается более распространенным: при нажатии на рукоятки инструмент сдавливает втулку двумя рабочими плоскостями, но, в отличие от плоскогубцев, на краях имеются вырезы нужной формы, которые выполняют функцию направляющих. Данный прибор подходит для обжима наконечников П-образной формы.

Главное достоинство инструмента — универсальность, поскольку обжимать наконечники можно с любой стороны. Универсальность заканчивается тогда, когда речь заходит о размерах гильз: конкретные пресс-клещи предназначены для небольшого габаритного диапазона втулок.

Если вы часто выполняете опрессовку либо в настоящий момент работаете над крупным проектом по электропроводке, то с большей долей вероятности придется обжимать провода кабельными наконечниками и больших, и малых размеров. Таким образом, под рукой нужно держать несколько кримперов под разные втулки.

Есть отличная альтернатива: кримперы с набором съемных матриц, устанавливаемых на кассету. Для смены рабочую часть инструмента вставляют в отверстие кассеты, затем тянут «на себя», и матрица оказывается внутри. Остается вставить основание в отверстие с матрицей нужной формы. Вспомните качественные бритвенные станки со съемными лезвиями — срабатывает аналогичный принцип.

Но даже у такого инструмента есть недостаток — опрессовывать можно конец одного провода, поскольку с другой стороны находится замкнутая «рабочая головка». При помощи диафрагменных клещей нельзя создать обжим двух проводов вместо их скрутки.

Соединение клеммником

Развитием болтового соединения является клеммное. Клеммники бывают двух видов — с прижимной прямоугольной шайбой и с круглой. При использовании клемника с прижимной шайбой изоляция снимается на длину, равную половине ширины клеммника. Болт отпускается, провод подсовывается под шайбу и болт опять зажимается. С одной стороны можно подключать только два провода, желательно одинакового сечения и только гибкие или только одножильные.

Подключение к клеммнику с круглой шайбой не отличается от использования болтового соединения.

Соединение проводов получается надёжное, но громоздкое. При содинении проводов сечением больше 16 мм² соединение ненадёжное или же необходимо использование наконечников.

Что такое гильзы для опрессовки

Аксессуар представляет собой небольшую металлическую трубку, обладающую токопроводящими свойствами. С его помощью можно добиться неразъемного соединения проводов.

Сфера применения

Обжимка является целесообразной, если:

Необходимо соединить провода, на которые оказывается высокая нагрузка.
Требуется монтаж многожильных или крупного сечения кабелей.
Осуществляется укладка электросетей на высоте, выполняется подсоединение жил внутри распределительной коробки.

Такой способ монтажа подходит, если в месте прокладки сети ограничена видимость.

Для прессовки проводов используются различные виды гильз.

Виды гильз

Для прессовки проводов гильзами используют такие виды приспособлений:

ГМ. Медный элемент без защитного слоя. Он больше похож на фрагмент трубы.
ГМЛ. Поверхность аксессуара подвергается лужению (электрохимическому напылению). После процедуры изделие становится устойчивым к коррозии, не окисляется. Для изготовления трубки используют медь.
ГА. Алюминиевый элемент, предназначенный для соединения проводов из этого же материала.
ГАМ. Такие гильзы изготавливают из нескольких трубок методом фрикционной сварки, используют для обжима медных и алюминиевых жил.
ГСИ. Особенностью аксессуара является отсутствие повреждений защитного слоя в процессе соединения. Дополнительных манипуляций не требуется. Такие гильзы производят из меди.

Преимущества и недостатки использования гильз

Метод обжатия имеет такие достоинства, как высокая скорость и прочность монтажа и надежность полученного контакта.

Кроме того, он отличается тем, что:

нет необходимости применять электросеть: всю работу выполняют ручным инструментом;
можно соединить жилы, изготовленные из разных материалов, в 1 узел;
нет потребности дальше проводить эксплуатационное обслуживание;
не надо иметь специальные навыки;
можно проводить процедуру в условиях ограниченного пространства.

Метод обжатием гильз отличается скоростью и прочностью монтажа. Единственным недостатком процесса является получение неразборного соединения.

Особенности опрессовки проводов большого диаметра

Для качественного обжимания контактов с сечением линии более 6 кв./мм мышечной силы человека уже недостаточно, чтобы это сделать обычным ручным инструментом. В стрипперах для снятия изоляции и классических пресс-клещах, кримперах даже не предусматриваются отверстия большего диаметра. Изоляция снимается обычным монтажным ножиком, а для пресса используются усиленные клещи с длинными ручками или гидравлический пресс.

Этот инструмент идеально адаптирован для обжатия наконечников и гильз отечественных стандартов. Существует различные модификации гидравлических клещей для опрессовки соединений электрических линий, с усилием нажима от 8 до 55 тон на кв./см, в набор входят заменяемые матрицы различного диаметра. Один из востребованных видов этого инструмента ПРГ-70В, его основные характеристики:

Усилие нажима – 8 тонн;
Форма обжима шестигранная;
Ход гидравлического поршня 100 мм;
Комплект заменяемых матриц на провода 4;6; 8;10;16;25;35;50;70 кв/мм.

Работа гидравлическим прессом

Очистка изоляции и установка оголенных концов в гильзы осуществляется в той же последовательности, что описана выше. Необходимую по размеру матрицу устанавливают в шток пресса, вентиль перекрывающий циркуляцию гидравлической жидкости ставят в положение «Закрыто». Обжимаемая конструкция укладывается в отверстие матрицы, качанием ручки выполняют отпрессовку, до тех пор, пока составные части матрицы не соединятся.

Вентиль открывается на четверть оборота, давление на шток с матрицей снимается, продвигаем гильзу для обжатия следующего участка, повторяем операцию по всей длине. На последнем участке открываем вентиль и извлекаем матрицу с отпрессованной гильзой.

Достоинством этой технологии соединения является высокая прочность контактов и надежное электрическое соединение, возможность стыковать линии из разных металлов. Недостатком можно считать то, что соединение не разборное, провода можно только откусить. Гидравлические прессы производятся различной мощности, самый большой способен обжать сечение 1000 кв./мм. В бытовых условиях это оборудование редко востребовано, оно предназначено для профессионалов. Покупать его для выполнения одноразовых работ нецелесообразно, при необходимости лучше договориться с владельцем об аренде.

Инструменты для опрессовки

В любом строительном магазине на отделе электротоваров представлен большой ассортимент гильз. Также для выполнения задачи приобретают обжимное устройство. Самые бюджетные и востребованные:

Двухгубочное оборудование имеет внешний вид пассатижей, но дополнительно оснащено усилением сжатия с двумя губками. Для обжатия также существуют разные виды губок, например, круглые наконечники или вилочные. Средняя стоимость на российском рынке составляет 800 – 1000 рублей.
Аналог предыдущего устройства – четырехгубочные обжимщики. Они предназначены исключительно для гильз. Стоимость в несколько раз выше и уже начинается от 2000 рублей.
Устройство оголения провода. Существует несколько видов и модификаций в зависимости от материала, из которого изготовлена проводка.

Также может пригодиться резак для осуществления точных срезов. Цена более, чем приемлемая, около 150 рублей.

Пресс клещи

Самым распространенным инструментом-обжимником для гильз являются пресс-клещи.Используются даже в бытовых целях, поскольку с их помощью можно обжимать различные клеммы и нестандартные коннекторы.

Существует несколько разновидностей пресс-клещей в зависимости от назначения:

для обжима гильз;
для удаления изоляционного слоя с жилы.

Обжимная конструкция делится на несколько разновидностей, основное их отличие заключается в размерах и формах гнезд. Гнезду может быть свойственна трапециевидная или квадратная форма. Также гнезда делятся по дополнительному оснащению или отсутствию пластиковых фланцев. С их помощью проводится надежный обжим многожильного кабеля.

Для получения надежного соединения нужно, чтобы размер инструмента соответствовал диаметру.

Модификации обжимных пресс клещей:

Инструмент, предназначенный для неизолированных деталей. Оснащен одним стержнем, который в процессе обжима находится на разделительном стыке. Обжим самой трубы должен осуществляться в самом центре.
Оборудование, предназначенное для изолированных деталей. Оснащено тремя овальными формами пресса матрицы. Каждой из них присущ синий, красный и желтый цвет. Изолированные трубки окрашивают в аналогичные цвета, чтобы удобнее было подбирать необходимый пресс.

Раньше самым доступным способом соединения проводов была скрутка. Скрутку применяли везде. Причем независимо от того какие были провода алюминиевые или медные. Хотя, по правде сказать, медь мало где применялась. Но прогресс как говорится, не стоит на месте и на сегодняшний день уже известно немало способов соединения проводов.

Все перечислять не буду, назову лишь самые популярные, это конечно же: соединение с помощью клеммников (Wago), сварка, пайка, опрессовка. Каждый из названных способов имеет свои плюсы и минуса, а также требует определенных затрат и усилий.

Так для сварки нужен сварочный аппарат, не все им умеют пользоваться. Тем более для питание сварочного аппарата нужно электричество, а это не совсем бывает удобно, когда работаешь на обесточенном участке. Самозажимные клеммники нельзя использовать на мощную нагрузку. Для опрессовки проводов нужен специальный инструмент пресс клещи и гильзы для опрессовки.

Мне самому больше по душе последний метод – опрессовка. Сварки нет, с паяльником неудобно возиться под потолком, клеммники только на слаботочную сеть и то не всегда. А с пресс клещами удобно работать везде, хоть под потолком, хоть без электричества. Короче говоря, набил руку. Многие сейчас начнут кидать в меня тапками, мол ты не прав и все такое. Лучше вот такой способ . или этот .

Я не говорю, что опрессовка самый лучший способ и все кто делает по другому неправ. Каждый выбирает для себя что то свое, кому то удобно работать с этим инструментом, кому то с другим. Друзья давайте быть толерантными и уважать другие мнения.

Я как автор сайта «Электрик в доме» хочу дополнить тему соединения проводов еще одним постом. В последнее время на сайте мне часто оставляют комментарии по поводу гильз для опрессовки. Вопросы задают разные, например какой размер и материал гильз можно использовать, как делать жим, можно ли использовать укороченную гильзу и т.п. Я понял, что многие люди не совсем разбираются в этом вопросе, у большинства возникают трудности. Поэтому в данной статье разберем такой вопрос как гильзы для опрессовки проводов.

Размеры и конструктивные особенности

С типом гильз разобрались, теперь рассмотрим стандартные размеры и диапазон сечений. Минимальное сечение которое я нашел в интернете это 1.5 мм2 (это для ГМЛ). Дальше все идет по нарастающей 2.5 мм2, 4 мм2, 6 мм2, 10 мм2 и т.д. В общем, гильзы изготавливаются сечением равным стандартному сечению провода.

Как читать расшифровку? Например ГМЛ-6 «гильза медная луженая сечением 6 мм2». У гильз ГАМ прописывается через дробь два числа – сечение по алюминию и сечение по меди. Например ГАМ 16/10, 16 – поперечное сечение алюминиевой части (в мм2), 10 — поперечное сечение медной части (в мм2).

По конструкции гильзы бывают сквозными (внутри голая трубка) или с перегородкой (используются для соединения двух проводов встык).

Перегородки, расположены посередине. Благодаря этим перегородкам регулируется глубина захода кабеля, то есть при наращивании оба конца кабеля зайдут в гильзу на равную длину. Такие гильзы используются для соединения (наращивания) проводов стык в стык.

Попробуем нарастить провод с помощью ГСИ-6. Провод я буду использовать ПВ-3, 6 мм2, то есть сечение гильзы соответствует сечению провода. Снимаем внешнюю изоляцию с провода, вставляем один конец в гильзу и опрессовываем. Для опрессовки используем проверенные пресс клещи ПК-16 с соответствующим размером рабочей зоны губок (на 6 мм).

Жим делаем поверх изолирующего слоя. Со вторым концом провода проделываем все то же самое, снимаем изоляцию, вставляем в гильзу, опрессовываем. Изолированные гильзы для опрессовки проводов покрыты ПХВ изоляции и очень удобны в этом плане. После опрессовки их не нужно изолировать. Если вы наращиваете провода с помощью обычных неизолированных гильз то для изоляции можно использовать термоусадочную трубку ТУТ. О том как пользоваться такими трубками я уже писал на сайте electricvdome.ru, пожалуйста заходите, каждый может ознакомиться и задать вопрос.

Что такое опрессовка проводов гильзами

Опрессовка гильзами — неразъемное соединение проводов

Опрессовка — это распространенная процедура в электрике, особенность ее заключается в соединении электропроводки специальными гильзами. В качестве соединительного механизма используется соединительная трубка, изготовленная из металла. Для опрессовки проводов их жилы заводят гильзу. Обжимая трубку с внутри находящимися проводами, удается достигнуть надежного соединения. В домашних условиях обжим делают при помощи пассатижей, но предпочтительнее использовать специальный инструмент — пресс-клещи.

В двух или трех местах гильзу сжимают, а опрессованное место изолируют, используя изоляционную ПВХ ленту или термоусадочную трубку. Порой для соединения элементов применяют изолированные соединительные гильзы, в этом случае нет необходимости повторно обрабатывать участок электропроводки.

Соединение проводов гильзами необходимо осуществлять в следующих случаях:

Нужно соединить провода с большой площадью сечения.
Отсутствует возможность применения альтернативных способов соединения провода. Например, проведение проводки внутри распределительной коробки, где на большой высоте плохая видимость или не получается разместить клеммную колодку.
Нужно соединить провода в линиях с высокой нагрузкой.

Гильза обжимная для проводов имеет свои достоинства и недостатки. Первые преобладают:

Обжимной инструмент оснащен удобной рабочей зоной. Такой принцип работы позволяет выполнять поставленные задачи в ограниченном пространстве, например, в распределительных коробках или подрозетнике. Внутри подрозетника обжим контактов проводки позволяет до абсолютного минимума укорачивать провода.
Для сжатия используемой трубки применяют обжимные пресс-клещи. В отличие от аналогов этот инструмент для работы не требует подключения к электроэнергии, относится к группе ручных. Если электроэнергия еще не подключена, опрессовка является единственным надежным способом соединения проводов.
Для проведения пайки или сварки необходимо обладать определенными знаниями и навыками. Справиться с опрессовкой сможет любой человек после первого пробного раза

Важно при этом иметь пресс-клещи и расходный материал, на крайний случай обязательно должны быть пассатижи.

Из недостатков выделяют следующие:

Необходимость постоянно иметь в наличии и регулярно пополнять запасы гильз разных типоразмеров.
Соединению свойственны немалые габариты, что порой усложняет реализацию некоторых задач.

Также стоит упомянуть об ощутимых затратах на расходные материалы.
