Особенности работы с изолированными штыревыми и другими наконечниками
Особенностью работы с наконечниками НШВИ является то, что они не предназначены для опрессовки жестких одножильных электрических проводов. Такие не будут держаться после обжимки сравнительно мягкой оболочкой. При этом гибкий многожильный кабель после обжима клещами держится крепко, а контакт получается плотным.
НШВИ можно обжать даже такими клещами, без храповика
Интересно, что сразу брать зачищенный провод и опрессовывать НШВИ не стоит. Требуется гильза из мягкого металла, которой сначала обжимается жила. Конечно, можно ее проигнорировать, что и делает большинство даже профессиональных электромонтеров, однако надежность в этом случае снижается. К гильзам мы еще вернемся, а сейчас рассмотрим инструмент, который нужен для выполнения подобной работы.
Необходимый для работы инструмент
Крайне важно правильно подобрать пресс-клещи для опрессовки наконечников, типоразмер которых подойдет под выбранные изделия. Они бывают пяти видов:
- ручные (ПК2, ПК2М) предназначены для жил сечением до 10 мм². Такие используют для бытовых нужд;
- ручные усиленные (ПК1, ПК2М) подойдут для кабеля диаметром до 50 мм²;
- гидравлические ручные – аналог ПК2, но такими обжимать электропровод значительно легче;
- для промышленных нужд используют более мощное оборудование, такое как ручной пресс, помогающий оконцевать кабели до 240 мм²;
- гидравлический пресс с педалью либо электроприводом, способным обжать жилу в 300 мм².
Процесс обжимки несложен. На изображении все его этапы
Гильзы для проводов под опрессовку: когда они применяются
Иногда нет необходимости применять наконечник, а требуется опрессовка проводов гильзами. Они могут быть двух видов – ГМЛ (гильза медная луженая) или ГАО (гильза алюминиевая омедненная). Выбор зависит от материала изготовления кабелей.
Полезно знать! При соединении алюминиевых проводов желательно применение кварцевазелиновой пасты. Она препятствует протеканию процесса окисления.
Подобным образом обжимают и витую пару. Разница лишь в матрицах
Действия по подготовке к опрессовке
Как и при любой работе, перед опрессовкой нужно выполнить некоторые действия. Для начала жилу нужно зачистить на нужное расстояние. Выполнить это можно как обычным ножом, так и стриппером (второй вариант предпочтительнее).
Далее жилы туго скручиваются и вставляются в наконечник или гильзу
Обратите внимание, что туго скрученный электропровод имеет немного меньший диаметр. Это нужно учитывать при выборе изделий для опрессовки
Пресс-клещи комплектуются разными матрицами под различные размеры и формы
У каждых клещей есть набор матриц, соответствующих различным размерам проводов и способу обжимки.
Как обжимается провод: некоторые правила
Стоит сказать о некоторых нюансах производства подобной работы. Кабель в наконечнике или гильзе следует плотно удерживать, чтобы он не сместился во время обжима. Обязательно следует убедиться, что матрица на пресс-клещах подходит под диаметр изделия. Если все в порядке можно приступать к обжимке. Храповый механизм поможет сделать это без труда. Он не дает клещам ослабиться. Если опрессовка пошла не так, как задумано, механизм нужно разблокировать. Как уже догадался читатель, особых сложностей это не представляет.
Последствия невнимательного и неаккуратного отношения к обжимке кабеля
Опрессовка кабелей двойным наконечником: как это сделать
Эта работа практически не отличается от предыдущей. Исключением является то, что вместо одного провода в изделие для обжимки вставляется два. При этом сам обжим производится матрицей на размер большей, чем требуется. К примеру, при необходимости обжать 2 жилы, сечением 4 мм² используется матрица 6 мм².
Двойные НШВИ – когда требуется обжать 2 жилы
Чем обжать наконечники для проводов: перечень подходящих инструментов
Для установки металлических соединителей на провода не допускается использование инструментов, которые не предназначены для этих целей. Существуют специальные обжимники наконечников для проводов. Каждый из них располагает уникальными возможностями, поэтому может применяться в определенных условиях. Сфера использования различных видов инструментов для обжима проводов наконечниками:
Чаще всего для обжима наконечников используют гидравлические или пресс-клещи
- Пресс-клещи ПК2М и ПК2 – предназначены для обжима проводов, размер сечения которых не превышает 10 мм².
- Пресс-клещи ПК1М и ПК1 – ручные клещи, которые гораздо мощнее предыдущего варианта.
- Гидравлические клещи – рассчитаны на опрессовку кабелей, имеющих размер сечения до 10 мм².
- Ручной пресс – используется в промышленном производстве на проводах размером до 240 мм².
- Электроприводный гидравлический пресс – предназначен для опрессовки проводов сечением до 300 мм².
Инструмент, укомплектованный шарнирами, имеет увеличенную силу нажима. При этом человеку не придется прилагать много усилий, чтобы установить наконечник. Самыми удобными в работе считаются приспособления с храповым механизмом.
Технология обжимки наконечников для проводов: одинарных, двойных и силовых
Если сращивание проводов с помощью наконечника выполняется впервые, желательно потренироваться, прежде чем приступать к работе. Для этого можно использовать ненужный кусок кабеля. В противном случае мастер рискует испортить не только соединитель, но и весь провод.
Перед тем как проводить опрессовку впервые рекомендуется потренироваться на ненужном кабеле
Рекомендации по применению одинарных штыревых наконечников для проводов:
- Чтобы предотвратить выпадение жил из гнезда, при размещении провода в отверстии инструмента его нужно зафиксировать.
- Опрессовка с помощью клещей выполняется до того момента, когда подключается храповый механизм, который блокирует инструмент, предотвращая его разжим.
- Если установка соединителя производится вручную, то степень ее качества можно определить, потянув наконечник рукой. Если все выполнено правильно, деталь будет сидеть плотно и не станет перемещаться.
- Допускается использование инструмента двухконтурного обжима. В этом случае сжимаются изолятор и втулка в гнездах, имеющих разный диаметр.
Подключение к фазе двух проводов можно выполнить с помощью одного контакта. Если производится установка модульных автоматов, для соединения нужно применять специальные перемычки. В результате к одному контакту присоединяют два кабеля. В этом случае для обжима проводов наконечниками желательно использовать НШВИ.
Подобная процедура имеет свои особенности:
- в манжету одновременно вставляются два кабеля;
- для обжима предпочтительно применять пресс-клещи, имеющие размер матрицы 6 мм².
В остальном процесс установки двойного соединителя выполняется так же, как и одинарного.
Провода необходимо тщательно зафиксировать в гнезде, чтобы в дальнейшем они не выпадали
Для обжима наконечниками силового кабеля рекомендуется использовать медные изделия с луженым защитным покрытием. Иногда после отрезки провода его край распушивается и увеличивается в размере. Если такое случилось, нужно снять лишнее на краях с помощью точила. Провод необходимо разворачивать так, чтобы точильный круг срезал излишек вдоль жилок, но при этом ни в коем случае не загибал их.
Независимо от типа используемого наконечника, не допускается совмещение метода обжима с пайкой. Нельзя, чтобы контактная часть на проводах была выполнена из чистого олова. Наконечники, как правило, обжимаются 1-2 раза на расстоянии 1-2 мм, гильзы – от 2 до 4-х раз.
Перед установкой наконечника нужно убедиться, что все жилы на срезе имеют одинаковую длину. В противном случае соединение будет некачественным. Иногда жилы повреждаются или ломаются, поэтому проводку нельзя скручивать перед монтажом наконечника. Если это требование игнорировать, в процессе обжима они будут передавлены, нарушится передача тока.
В целом с опрессовкой кабелей в домашних условиях может справиться любой. Основной причиной ошибок является несоответствие размеров провода и наконечника. Не рекомендуется использовать в работе самодельные соединительные детали. Также не допускается разрезание гильзы на две части в целях экономии.
Нюансы конструкции и характеристики
Наконечник НШВИ, как правило, имеет следующие особенности:
- В процессе изготовления применяется медь типа М1;
- Верхний порог напряжения составляет 690 В;
- Поверхность соединителя подвергается электролитическому лужению;
- Габариты коннекторов рассчитаны для подключения одного кабеля (монтаж осуществляется с учетом сечения);
- Изоляция выполняется с применением полипропилена, в составе которого отсутствуют галогены;
- Изолирующий элемент отличается высокой термической стойкостью — он выдерживает температуру до 105 градусов Цельсия;
- Втулочные коннекторы КВТ изготавливаются в одном цвете и имеют общий стандарт DIN. Это сделано для того, чтобы исключить трудности в процессе монтажа. Кроме того, цвет подобран с учетом маркировки DIN 462228, ч. 4.
- Проводник обжимается сверху медной втулки;
- Манжета НШВИ имеет коническую форму, что исключает проблемы в процессе ввода многожильного провода во внутреннюю часть втулки.

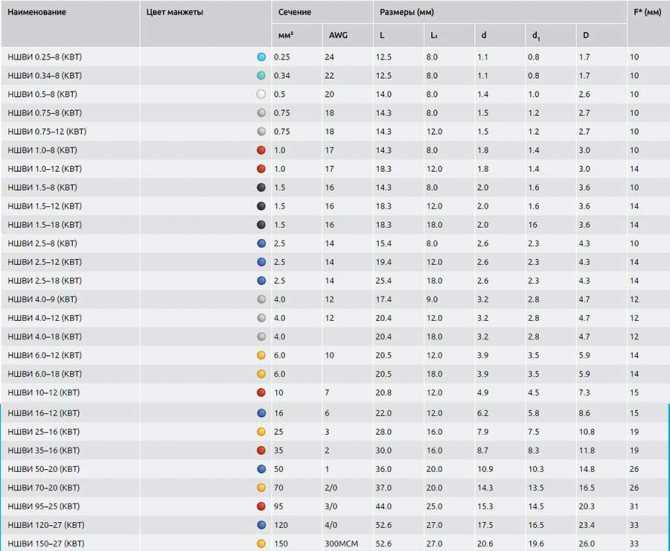

Характеристики изделий представлены ниже.
Применение одинарных наконечников
Устанавливая наконечники данного типа, необходимо ориентироваться на такие рекомендации:
Для лучшего попадания жил в гнездо необходимо прочно крепить проводник в матрице. Опрессовывают провод наконечником до начала действия храповика, блокирующего приспособление от разжимания. При ручной фиксации надо с помощью потягивания руки контролировать процесс
Важно обеспечить плотный обжим, исключающий перемещения. Качественные манипуляции проводятся инструментом двухконтурного обжима
Здесь изолятор и втулка сжимаются в гнездах, у которых различается диаметр. Проверка прочности контакта осуществляется небольшим натягиванием элементов.
Нюансы работы с НШВИ
Если используется многожильный кабель, то рекомендуется купить наконечник НШВИ. Этот вид не используется для оконцовки провода с одной жилой.
Опрессовка многожильного кабеля выполняется следующим образом:
- необходимо выбрать сечение провода и марку наконечника. Жилы должны входить свободно со стороны юбки;
- тип наконечника следует подобрать с некоторым запасом. Провод с сечением 1,25 мм опрессовывается наконечником от 1,5 кв. мм, а сечение юбки составляет до 2,5 кв. мм.
Вариант НШВИ
Необходимые инструменты
Опрессовка осуществляется специальным инструментом, который позволяет создать необходимое усилие. Пользуются популярностью следующие инструменты:
- пресс клещи для опрессовки наконечников ПК2 и ПК2М применяются для оконцевания жил с сечением до 10 кв. мм;
- инструмент марки ПК1 и ПК1М является более мощным вариантом ручных клещей;
- гидравлические клещи позволяют выполнить опрессовку провода до 10 кв. мм;
- в промышленном производстве используется ручной пресс. Он подходит для проводов до 240 кв. мм;
- гидравлический пресс с электроприводом применяется для кабеля до 300 кв. мм.
Разновидности инструментов
Пресс-клещи с шарнирами усиливают нажим инструмента, что позволяет облегчить процесс ручного обжима. Особым удобством отличаются приспособления с храповым механизмом. Они предотвращают разжимание инструмента до завершения процедуры.
Как обжать провод без инструментов можно посмотреть в данном видеролике:
Гильзы для проводов под опрессовку
Не во всех устройствах или приборах применяются кабельные наконечники — существует еще оконцовка гильзой. Для кабелей с жилами из меди применяются гильзы с маркировкой ГМЛ, что означает медная луженая гильза. Для проводов из алюминия подходит марка ГАО. Это гильза закрытого типа из алюминия. Если требуется выполнить соединение с соединением элементов меди и алюминия, то применяется сплав.
Гильзы для опрессовки
Подготовка к опрессовке
Прежде чем наконечник надеть на жилу, необходимо выполнить определенную подготовку:
- очистите необходимый промежуток провода от изоляции. Для этого можно использовать специальный инструмент;
- жилы скрутите рукой и поместите их в наконечник со стороны юбки.
Важно правильно выбрать сечение жилы, что обеспечить легкий вход в гильзу наконечника
Зачистка проводов
Как обжать провод
После подбора подходящих наконечников и проводов понадобится специальный инструмент. Пресс-клещи напоминают пассатижи, в конце которых есть специальная матрица, куда устанавливаются наконечники и не изолированный участок кабеля
Это приспособление позволяет обеспечить давление наконечника равномерно со всех сторон. Особое внимание стоит уделить типу кабеля, который бывает многожильным или с монолитной жилой
Опрессовка многожильных проводов
Обжим одинарного наконечника
Чтобы сделать качественный обжим рекомендуется соблюдать следующие рекомендации:
- чтобы жилы не выпали из гнезда, проводник следует фиксировать при размещении в матрице инструмента;
- опрессовка выполняется клещами до тех пор, пока не подключится храп механизм, позволяющий блокировать инструмент от разжима;
- если фиксация проводится ручным способом, то контроль производится потягиванием руки. Если обжим качественный, то установка будет плотной без перемещений;
- можно применять инструмент двухконтурного обжима. Оконцовка выполняется с помощью сжимания изолятора и втулки в гнездах с разным диаметром;
- в завершение нужно проверить прочность контакта, немного натягивая элементы.
Обжим двойного наконечника
Подключение двух проводников фазе осуществляется на одном контакте. При установке модульных автоматов они соединяются при помощи специальных перемычек. На один контакт приходится пара кабелей.
В этом случае рекомендуется применять НШВИ для двух проводов. Вот некоторые особенности монтажа:
- внутрь манжета устанавливается сразу два провода;
- выполнять обжим лучше пресс-клещами. При опрессовке двойного наконечника лучше использовать матрицу с сечением 6 кв. мм.
Обжим наконечников силового кабеля
Для опрессовки силового кабеля рекомендуется использовать луженый медный наконечник, который защищен от окисления. При отрезке кабеля край может распушиться и станет больше, чем остальная жила. В этом случае край можно снять на точиле. Кабель следует разворачивать так, чтобы круг убирал лишнее вдоль жилок, но не загибал их.
Не стоит использовать для обжима метод пайки, так как на проводах нельзя применять контакт, выполненный только чистым оловом.
Обжим силового кабеля
Наконечники изолированные штыревые НШВИ
Варианты опрессовки втулок
Можно использовать провода с другими поперечными сечениями наконечников. Не всегда есть все типы клемм для втулок под рукой. Например, чтобы зажать один провод 1,5 мм², можно использовать наконечник 2 х 0,75. Конечно это не профессионально, потому что изоляция наконечника не подходит идеально, но в большинстве случаев он отлично выполняет свою задачу.
Когда необходимо зажимать, например, три провода, стоит использовать один терминал с соответствующим большим поперечным сечением. Одиночный наконечник имеет круглую форму изоляции, которая будет лучше для трех проводников, чем квадратная изоляция. Например хотим соединить три провода с поперечными сечениями: 2,5 мм2 — 2 шт. и 1,5 мм2 — 1 шт. Стоит попробовать использовать один терминал для проводов 6 мм2. Должно отлично подойти.
Где применяются и что будет, если не использовать втулочные наконечники?
Подключение многожильных медных проводов без применения НШВИ приводит к повреждению жил, ухудшению контактного соединения и последующему отгоранию. Кроме того, поврежденные жилы подвержены окислительным процессам и быстрее ржавеют.
Наконечники НШВИ (КВТ) имеют широкую сферу применения. Они активно используются при подключении розеток и выключателей, установки автоматов в электрическом щитке, подключения УЗО и другого оборудования.
Популярность многожильного кабеля легко объяснить, ведь он имеет ряд преимуществ — гибкость и способность пропускать через себя больший ток (если сравнивать с одножильным проводом аналогичного сечения). Но для винтового соединения он не подходит. Именно такие зажимы сегодня применяются в тех же АВ, выключателях и розетках.
Если действовать без зажима, жилы смещаются под давлением винта и повреждаются. В результате ухудшается надежность соединения и снижается качество контакта.
Ранее для решения проблемы применялась пайка многожильных проводов, благодаря которой большое число жил становились одним целым.
Минус способа — в больших затратах времени. Если требуется установить десяток розеток и выключателей, на работу пойдет не один день. Применение НШВИ позволяет избежать таких проблем и ускорить выполнение работы.
В процессе монтажа стоит помнить, что сечение провода и гильзы должны четко соответствовать друг другу и подбираться с учетом производителя. Только так удается избежать трудностей с монтажом и исключить повреждение кабеля. Можно быть уверенным, что соединение отслужит в течение всего времени эксплуатации.
Гильзовые наконечники
Один из самых популярных кабельных наконечников — гильза. Чаще их называют гильзовыми, иногда встречается название «втулочные» или «трубчатые». Гильзовые наконечники представляют собой тонкостенную металлическую трубку, часто — тянутую, то есть бесшовную. Но не всегда. Есть гильзы из полосы металла, просто свернутой в виде цилиндра. Стык при этом не запаян. В домашних условиях чаще всего используют гильзовые тонкостенные наконечники из луженой меди типа НШВ или НШВИ. Они легко устанавливаются, обеспечивают хороший контакт.
Гильзовые или втулочные наконечники — это отрезок тонкостенной трубки
Есть гильзовые наконечники для проводов разных видов:
- Без изоляции. Представляет собой только металлическую трубку, иногда имеет раструб с одной стороны. Наиболее распространенный — НШВ.
- С изоляцией. Обычно это юбка из пластика. Самый популярный — НШВИ. Могут быть:
- с круглой юбкой — под кабели и провода круглого сечения;
- с прямоугольной юбкой — под плоские провода.
- По количеству обжимаемых проводов:
- для одного провода;
- для двух проводов (НШВИ2).
Плюсы и минусы разных типов втулочных наконечников на провода
Гильзовые наконечники для проводов отличаются от всех других тем, что держатся за счет того, что металл гильзы обжимают вокруг оголенных проводников. Именно за счет этого обеспечивается хороший контакт. Остальные виды держатся за счет того, что обжимается верхняя часть корпуса. Площадь контакта при этом меньше, но тоже вполне достаточна для надежной работы.
Виды наконечников
по форме
- Вилочные
- Кольцевые
- Штыревые
- Втулочные
- Разъёмные
Также бывают изолированные и не изолированные.
Наконечник НШВИ представляет собой медную трубку, обработанную с помощью гальваники. На развальцованную часть трубки одета манжета из полиамидного пластика. Она предназначена для лучшей изоляции стыка проводника с трубкой.
НКИ и НВИ сделаны по такой же технологии. Только часть наконечника, которая контактирует с аппаратом или шиной, делается в форме вилки или кольца. Такие наконечники вы могли видеть в домашней бытовой технике. Они применяются для присоединения питающего провода к колодке под винтовые зажимы. В утюгах, духовых электрических печах, микроволновках и т.д.
В таблице вверху показаны виды и расшифровка маркировки.
По виду материала
Также наконечники подразделяются по виду материала, из которого они изготовлены.
- алюминиевые
- медные
- комбинированные (медно-алюминиевые)
- очень редко латунные
Медные бывают чисто медные и лужёные. Лужением обеспечивается лучший контакт с шиной, так как такой материал практически не окисляется. Алюминиевые предназначены для опрессовки алюминиевых многожильных и одножильных кабелей.
Алюминиево-медные применяются когда нужно соединить алюминиевый кабель с медной шиной. Этим предотвращается непосредственный контакт алюминия с медью. Алюминий с медью в таком наконечнике соединяется с помощью диффузии. Применение таких наконечников обеспечивает хорошее соединение алюминиевой жилы с медной шиной и предотвращает корозийные процессы.
А также наконечники — гильзы для соединения между собой медного и алюминиевого кабеля.
По способу монтажа
По способу монтажа подразделяются на:
- наконечник для обжима
- под пайку
- под болтовую затяжку
Наконечники для обжима -это самый распространённый вид. Жилы освобождённые от изоляции вставляются в гильзу и гильза обжимается специальным инструментом. Тем самым жила кабеля плотно зажимается в гильзе наконечника, и образуется хороший контакт жилы кабеля и гильзы.
Для пайки медной жилы в наконечнике необходимо вставить освобождённую от изоляции жилу в наконечник. Затем соединение пропаивается оловянным припоем перед этим обработав место пайки с помощью канифоли.
Наконечники для обжима снабжаются простыми болтами и отрывными. Вставив жилу кабеля в гильзу наконечника, она зажималась болтами. Отрывные болты представляют собой болты со специальной шляпкой, которая ломалась при достижении определённого скручивающего усилия. Тем самым обеспечивается нужный момент затяжки жилы.
Преимущества обжима штифтовым наконечником:
- Увеличивается площадь контакта и тепловые потери в результате сопротивления снижаются.
- Медные жилы провода не покрываются окислами, поскольку получают надежную защиту от внешних воздействий.
- Обжим имеет высокую силу и охватывает все жилы провода, что в разы увеличивает прочность соединения.
- Исключается оплавление изоляции, возгорание, запах перегретого пластика и другие сопутствующие высокому сопротивлению явления.
- Установка с помощью винтового соединения становится простой и быстрой.
Подробно разберем виды элементов, их основные особенности, преимущества и назначение.
Особенности конструкции НШВИ
Прежде всего, давайте начнем с расшифровки аббревиатуры, гласящей, что наконечник является штыревым втулочным изолированным. Конструкция изделия довольно проста. Состоит штыревой НШВИ из куска медной луженой втулки, на которую с одной стороны надета изолирующая манжета. Втулка под манжетой немного развальцована для проводов, что помогает электромонтеру быстро вставлять скрученные жилы.
Существует одна особенность конструкции наконечников, связанная с количеством опрессуемых проводов. Аббревиатура НШВИ указывает, что изделием можно опрессовывать только один провод. Когда к зажимной клемме, например, УЗО подходит два провода, а их надо объединить в один контакт, используют наконечник НШВИ 2. Изделие имеет аналогичную конструкцию, только изолирующая манжета сделана немного шире, чтобы внутрь вошло два провода.
Достоинство наконечников заключается в быстром их монтаже. Его достаточно надеть на зачищенный от изоляции конец кабеля и обжать специальным инструментом. Вся процедура займет не более минуты. Причем это удобно делать в любых труднодоступных местах. Из недостатков можно выделить, что опрессованный контакт является неразъемным, что не позволяет использовать наконечник повторно. Хотя такой пустяк даже недостатком назвать нельзя, так как стоимость наконечников настолько низкая, что проще всего старый выбросить и заменить его новым. Опрессовка одиночных наконечников и изделий НШВИ 2 происходит одинаково, различие только в количестве проводов.
Способы установки
Кабельные наконечники крепятся на проводах разными способами. Чаще всего их установка осуществляется посредством сварки, спаивания либо опрессовки. Также для этой цели могут применяться специальные установочные болты.
Метод опрессовывания требует наличия специального инструмента (пресса), который может управляться вручную, механическим или гидравлическим способом либо при помощи насоса. Для монтажа бытового контакта подойдёт ручной механизм — стриппер — либо обжимные клещи. Вручную несложно закрепить наконечник на медном или алюминиевом кабеле, используемом при создании заземления или разводки, при подключении бытовых электрических приборов.
Опрессовывание силового кабеля требует наличия более мощного пресса и может быть проведено тремя способами. Металлическую жилу вводят в трубчатую хвостовую часть наконечника и сжимают в матрице при помощи пуансона. В отдельных местах, где зубцы пуансона вдавливаются сильнее всего, обеспечивается наилучшее соединение наконечника с жилой.
При сплошном обжатии гарантируется одинаковое давление по всей длине наконечника. При этом достигается полный электрический контакт между элементами. Для улучшенного соединения трубчатой части с кабелем прибегают к комбинированному обжатию, которое в условиях сплошного опрессовывания обеспечивает дополнительное сдавливание в месте вхождения зубцов.
Оборудование для опрессовывания наконечников может различаться по типу разводного ключа либо по диаметру отверстия. Стандартным принято считать отверстие размером от 0,25 до 1 миллиметра.
Создание надёжного контакта с помощью паяльника происходит в несколько этапов. Сначала зачищенный до блеска и обработанный нейтральным припоем кабель до упора вставляется в соединитель, затем через специальное отверстие вливается припой.
В процессе установки кабельного наконечника с использованием установочных винтов размер их головок контролируется автоматически внутри опрессовывающего аппарата. Болты до упора вкручиваются в отверстие соединителя, затем их головка срывается. Таким образом обеспечивается надёжный и необратимый контакт.
Преимущество болтовых соединений заключается в том, что они также могут быть проведены без использования пресса с помощью гаечного ключа. Размер присоединяемого кабеля при этом может быть в несколько раз меньше максимального диаметра, который предусмотрен производителем для трубчатой части наконечника.
Необходимые инструменты
Опрессовка осуществляется специальным инструментом, который позволяет создать необходимое усилие. Пользуются популярностью следующие инструменты:
- пресс клещи для опрессовки наконечников ПК2 и ПК2М применяются для оконцевания жил с сечением до 10 кв. мм;
- инструмент марки ПК1 и ПК1М является более мощным вариантом ручных клещей;
- гидравлические клещи позволяют выполнить опрессовку провода до 10 кв. мм;
- в промышленном производстве используется ручной пресс. Он подходит для проводов до 240 кв. мм;
- гидравлический пресс с электроприводом применяется для кабеля до 300 кв. мм.
Разновидности инструментов
Пресс-клещи с шарнирами усиливают нажим инструмента, что позволяет облегчить процесс ручного обжима. Особым удобством отличаются приспособления с храповым механизмом. Они предотвращают разжимание инструмента до завершения процедуры.
Как обжать провод без инструментов можно посмотреть в данном видеролике:
Виды пресс-клещей

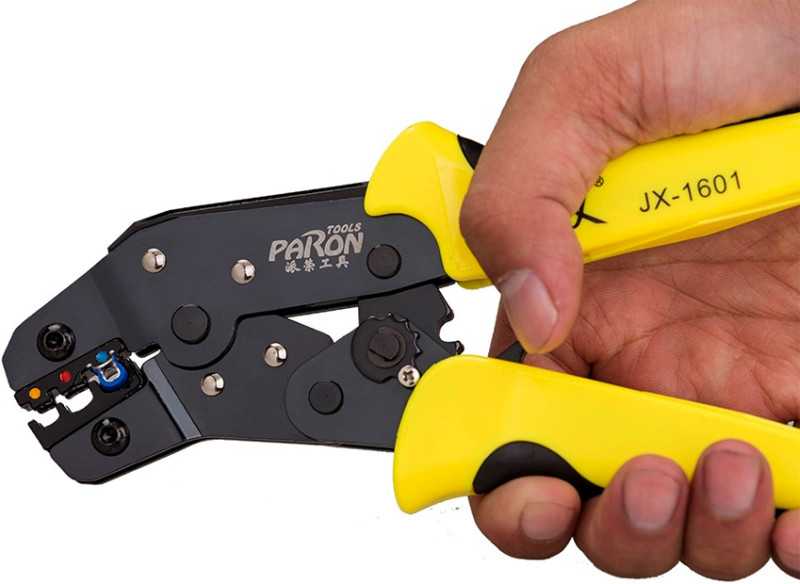

Ручной обжимник используется для опрессовки неизолированных наконечников кабеля, контактных разъемов, клемм и контактных гильз разного размера. Если у ручного обжимника есть специальные лезвия (обычно они располагаются в месте крепления ручек), то этот инструмент можно применять еще и для разрезания кабелей и проводов.

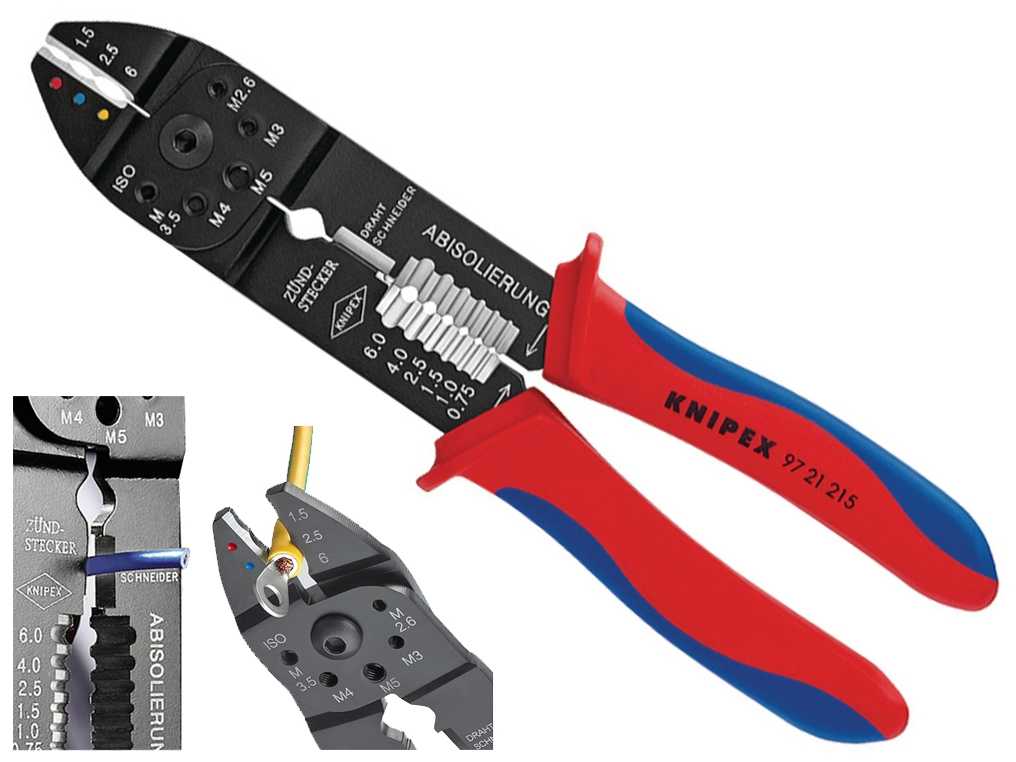

Электропассатижи – это многофункциональный инструмент для профессионального использования. Им можно выполнить практически любые работы с проводами. В основном электропассатижи применяется для резки и снятия изоляции с проводов, но также ими можно обжимать неизолированные и изолированные наконечники кабелей.

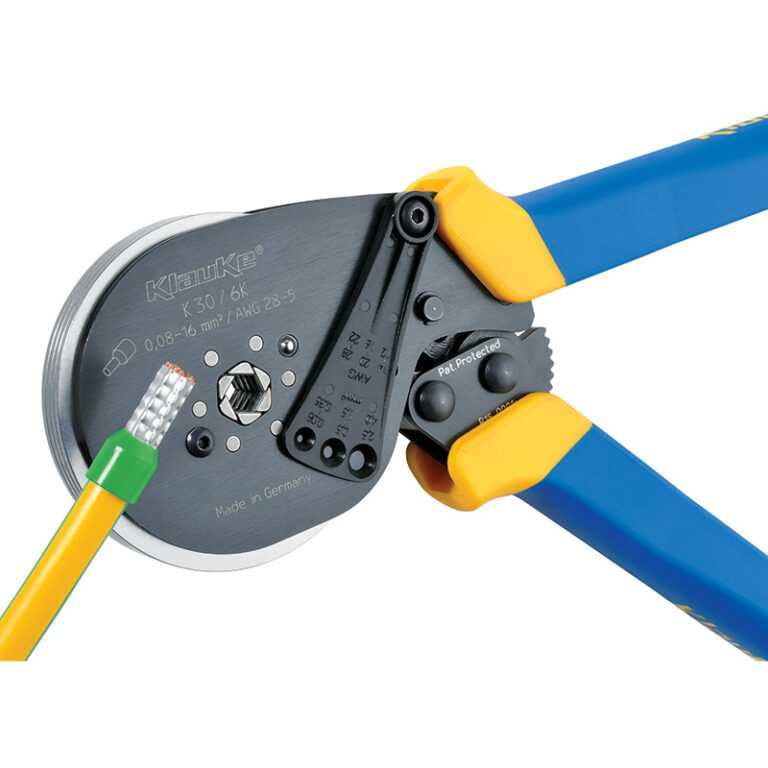

Кримпер – это инструмент для обжима наконечников проводов, для обжима витой пары, коннекторов. Он имеет две длинные рукоятки (подвижной может быть одна или обе) и массивную рабочую часть в виде металлических губок, в которых предусмотрены отверстия для кабелей.
При сведении рукоятей смыкаются губки, и методом силового вдавливания осуществляется обжим кабельного соединителя. У некоторых моделей на рабочей части есть лезвие, что упрощает работы – для отрезания кабеля не требуется дополнительного инструмента.
Как выбрать пресс-клещи
Выбор инструмента для обжима определяется сечением провода. Чем он больше, тем мощнее должно быть приспособление. Усилий человека недостаточно для создания плотного и равномерного прижима, даже в случае использования бытовых наконечников.
Опрессовка наконечников кабеля выполняется одним из нижеперечисленных инструментов:
- Пресс-клещи марок ПК2 или ПК2М – для ручного использования, подходят для проводов, сечением до 10 кв.мм.
- Гидравлические клещи – предназначены для оконцевания кабеля до 10 кв.мм.

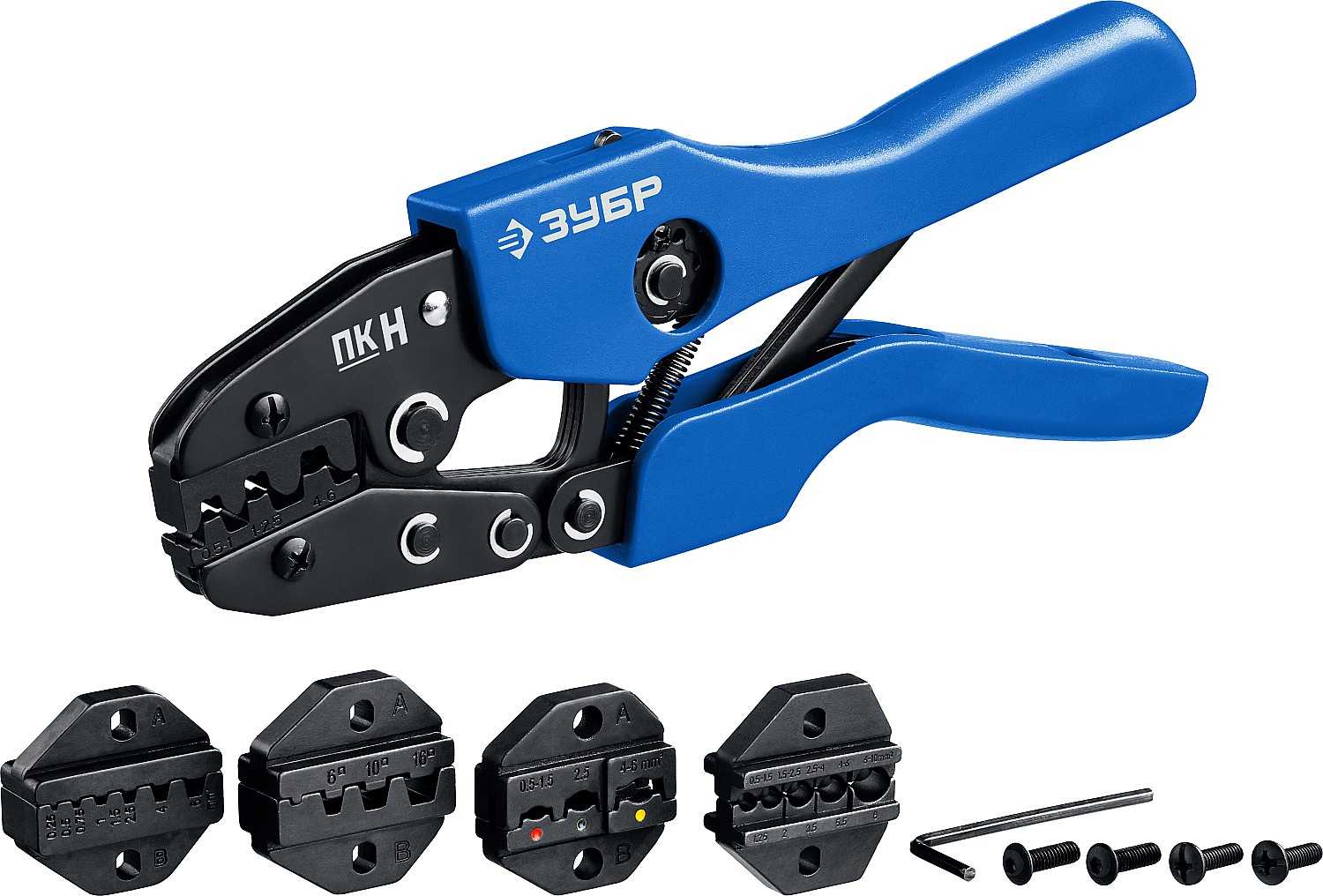

- Пресс-клещи для опрессовки наконечников, марок ПК1 или ПК1М – аналогичны первому инструменту, но усилены длинными рукоятками, за счет этого способны обжать провод до 50 кв.мм.
Более мощные устройства, такие как ручной и гидравлический пресс, используют на производстве. С их помощью можно опрессовать провода, сечением до 30 кв.мм.

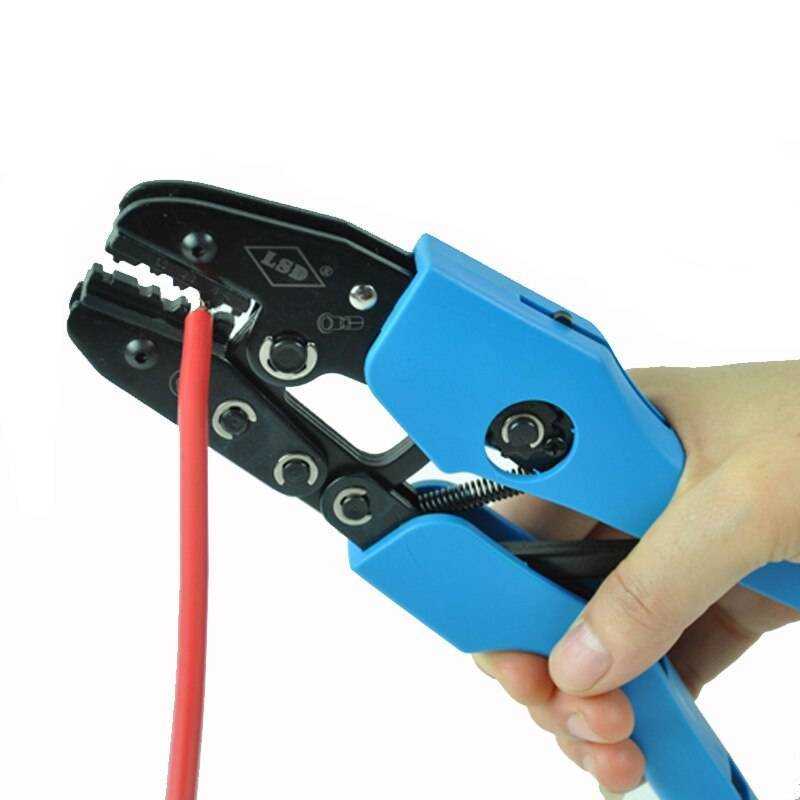

Ручные пресс-клещи для домашнего использования
