Условные обозначения трансформатора тока в электрических схемах

Структура условного обозначения измерительных трансформаторов напряжения. Обозначение трансформатора тока на схеме

Маркировка вторичных цепей трансформаторов тока

Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

Я уже знакомил Вас с требованиями по цветовой маркировке шин и проводов.

В данной статье я хочу рассказать Вам про цифровую и буквенную маркировку вторичных цепей трансформаторов тока.

В последнее время я часто замечаю, что маркировку токовых цепей выполняют совершенно не правильно.

Например, маркируют любыми взятыми из головы цифрами или буквами. А бывает и так, что маркировка вообще отсутствует. Причем зачастую в этом виноваты не монтажники, а специалисты, которые разрабатывали проект — монтажники лишь выполняют все по проекту.

В данной статье я хочу Вас призвать к соблюдению правил маркировки вторичных цепей ТТ, ведь она очень удобна для распознавания проводников при обслуживании и эксплуатации.

Признаюсь Вам, что на обслуживаемых мною подстанциях (их более 100) маркировка вторичных цепей выполнена не идеально — имеются, как старые обозначения, так и новые. Изменять старые обозначения я не собираюсь, но вот когда вводится новый объект (фидер, подстанция), то я обязательно проверяю маркировку на соответствие нормативному техническому документу (НТД).

Итак, единственный документ, который существует по маркировке токовых цепей (и не только) – это руководящие материалы (РУМ) Минэнерго СССР 10260ТМ-Т1, которые были разработаны и введены в действие еще 1 апреля 1981 года производственно-техническим отделом института «Энергосетьпроект» (г.Москва).

Что же там говорится о маркировке?

Запомните!!! Для маркировки вторичных цепей ТТ используется нумерация с 401 по 499. Есть исключение, но об этом я расскажу чуть ниже.

Основное правило маркировки

Перед цифрой всегда должна стоять буква соответствующей фазы (А, В, С) в зависимости от того, где установлен трансформатор тока. Если трансформатор тока установлен в нуле, то используется буква «N».

Первая цифра всегда «4».

Вторая цифра — это номер группы обмоток трансформаторов тока, согласно схемы (например, ТА, ТА1, ТА2…ТА9).

Третья цифра — от 1 до 9. Она обозначает последовательную маркировку от одного устройства или прибора (амперметры, преобразователи тока, обмотки реле, счетчиков и ваттметров) к другому. Т.е. в токовой цепи может быть включено не более 9 приборов.

Если в Вашей токовой цепи последовательно включено более 9 устройств или приборов, хотя я такое не встречал на практике, то третья цифра будет находиться в пределах от 10 до 99, т.е. нумерация будет начинаться с 4010 и заканчиваться 4099. Но это скорее всего частный случай.

Перейдем к примерам, чтобы легче понять вышесказанное.

1. Один трансформатор тока

Рассмотрим пример, когда на фидере (присоединении) установлен один трансформатор тока в фазе «С» для подключения щитового амперметра.

Таким образом, маркировка токовых цепей у нас будет следующая:

ТТ установлен в фазе «С», значит первой буквой в маркировке будет «С»
первая цифра всегда «4»
вторая цифра — «0», т.к. трансформатор тока обозначен по схеме, как «ТА»
третья цифра — нумерация от 1 до 9

Вот схема подключения амперметра через трансформатор тока:

С вывода И1 трансформатора тока провод с маркировкой «С401» идет на амперметр (РА), а с него уходит «С402» на вывод И2. В точке И2 вторичная цепь заземляется (на фото ниже видна перемычка с клеммы И2 на болт заземления).

Это щитовой амперметр типа Э30.

2. Два трансформатора тока (схема неполной звезды)

В этом примере на фидере установлены два трансформатора тока на фазе «А» и «С».

Таким образом, токовые цепи для фазы «А» будут маркироваться следующим образом:

ТТ установлен в фазе «А», значит первой буквой будет «А»
первая цифра всегда «4»
вторая цифра – «0», т.к. группа трансформаторов тока обозначена по схеме, как «ТА»
третья цифра — нумерация от 1 до 9

Токовые цепи для фазы «С»:

ТТ установлен в фазе «С», значит первой буквой будет «С»
первая цифра всегда «4»
вторая цифра – «0», т.к. группа трансформаторов тока обозначена по схеме, как «ТА»
третья цифра — нумерация от 1 до 9

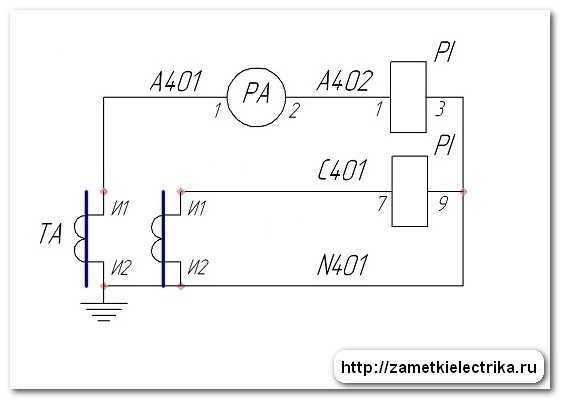

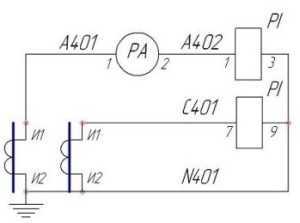

Для примера рассмотрим схему подключения амперметра и двухэлементного счетчика САЗУ-ИТ:

С вывода И1 трансформатора тока фазы «А» провод с маркировкой «А401» идет на амперметр (РА), с амперметра «А402» идет на обмотку счетчика, а с нее уходит на вывод И2. Аналогично по фазе «С» — провод с маркировкой «С401» идет на обмотку счетчика, а с нее — на вывод И2. Нулевая (общая) цепь обозначается, как «N401» и заземляется.

Двухэлементный счетчик САЗУ-ИТ.

Обозначение на схемах

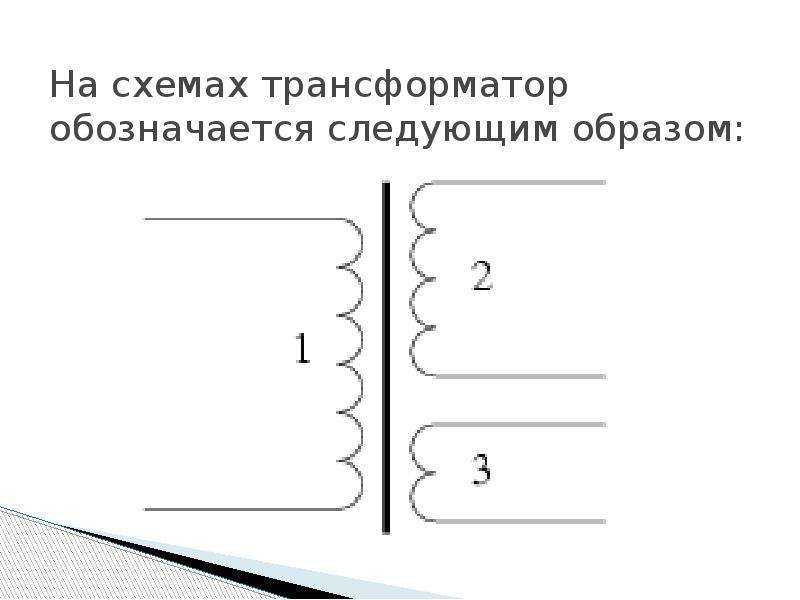

Трансформатор на схеме обозначается следующим образом: по центру чертится толстая линия, которая отображает сердечник, слева от неё в вертикальной плоскости изображается катушка (витками к сердечнику) — первичная обмотка, а справа ещё одна или несколько катушек — вторичные обмотки.

В общем случае схематическое отображение линии, обозначающей сердечник, должно соответствовать толщине витков изображённых катушек. При необходимости подчёркивания материала или особенностей конструкции сердечника на схеме немного видоизменяют центральную линию. Так, классический ферритовый сердечник обозначают сплошной жирной линией, а сердечник, обладающий магнитным зазором, — тонкой линией с разрывом посередине. Магнитодиэлектрические сердечники отображаются тонкой пунктирной линией.

Определение методом гальванометра

Существует несколько способов определить правильность подсоединения обмоток. Самый простой способ – использование вольтметра магнитоэлектрической системы. Его еще называют методом постоянного тока.

Для этого к концам проверяемой обмотки подключают измерительный прибор, а на другую обмотку подают постоянное напряжение. Отклонение стрелки в момент замыкания ключа покажет полярность подключения обмотки. Такие действия производятся для каждой обмотки.

Также можно воспользоваться простым вольтметром при подключении переменного напряжения. Для этого на одну из обмоток подают пониженное переменное напряжение, а остальные две обмотки соединяют последовательно и подключают к вольтметру. Отсутствие или слишком малые показания говорят о том, что обмотки включены встречно.

Условные обозначения для катушек индуктивности

СхемаСимвол	Обозначение символа	Описание символа
	Индуктор с воздушным сердечником	Катушка индуктивности, катушка, соленоид или дроссель с воздушным сердечником фиксированного значения, в которых используется либо самонесущая форма, либо сплошная или полая керамика, пластик или какой-либо другой немагнитный материал в качестве внутреннего сердечника для высокочастотных приложений.
	Индуктор с железным сердечником	Индуктор с твердым железным сердечником фиксированного значения, образованный намоткой катушки вокруг сплошного многослойного железного сердечника, обозначенного двумя сплошными линиями, для концентрации магнитного поля, создаваемого вокруг себя при включении
	Индуктор с ферритовым сердечником	Индуктор с фиксированным значением, образованный намоткой катушки на нетвердый сжатый порошковый ферритовый сердечник или бусину, обозначенный символами двумя пунктирными линиями
	Индуктор с отводом	Катушка индуктивности с одним или несколькими соединениями с фиксированным значением, называемыми ответвлениями, по длине для согласования импеданса и цепей резервуара.
	Регулируемый индуктор	Регулируемый или плавно регулируемый индуктор, значение самоиндукции которого может изменяться от некоторого минимального значения до максимального значения при регулировке.

Условные обозначения и расшифровка

Группы маркируются числами от 0 до 11. Для удобства и стандартизации принято следующее:

однотипные соединения (∆/∆, Y/Y) имеют четные номера;
разнотипные соединения (∆/Y, Y/∆) – нечетные.

Трехфазные трансформаторы выполняются на стержневых магнитопроводах. Каждая из фаз располагается на отдельном стержне. Это во многом упрощает дальнейшую работу и согласование устройств между собой.

Если у трансформатора одинаковые фазы намотаны на одних стержнях, то группы соединений при этом называются основными (0, 6, 11, 5). Остальные группы – производные.

Так как минимальный сдвиг фаз может составлять 30, то количество вариантов равно 12, что соответствует положениям стрелок часов. 0-е и 12-е положения совпадают. На основании этого говорят, что номер группы совпадает с положением часовой и минутной стрелок. Сдвиг фаз вычисляется просто:

Номер группы*30.

Приняты следующие обозначения на электросхемах и устройствах:

Y, У – звезда;
Yн, Ун – звезда на стороне низкого напряжения;
Yо, Уо – звезда с нулевой точкой;
∆, Д, D – треугольник;
∆н, Дн, Dн – треугольник на стороне низкого напряжения.

Пример маркировки двухобмоточного трансформатора:

∆/Yн – 11. Первичная обмотка треугольник, вторичная (понижающая) звезда. Сдвиг фаз 330;
Y/Yо -0. Обе обмотки соединены звездой, вторичная с выведенной нулевой точкой. Сдвиг фаз отсутствует.

Также на электрических схемах обмотки высокого напряжения (ВН) обозначают символами:

A,B, C – начало обмотки;
X, Y, Z – конец обмотки.

Аналогично для стороны низкого напряжения:

a, b, c;
x, y, z.

Подобным образом маркируются многообмоточные устройства, например:

Yо/Y/∆ – 0 – 11.

Вместо нулевой группы может указываться двенадцатая, что совершенно равнозначно.

Принцип работы трансформатора

Принцип работы трансформатора основан на явлении электромагнитной индукции. Если на первичную обмотку подать переменное напряжение , то по виткам обмотки потечет переменный ток , который вокруг обмотки и в магнитопроводе создаст переменное магнитное поле. Магнитное поле образует магнитный поток , который проходя по магнитопроводу пересекает витки первичной и вторичной обмоток и индуцирует (наводит) в них переменные ЭДС – и . И если к выводам вторичной обмотки подключить вольтметр, то он покажет наличие выходного напряжения , которое будет приблизительно равно наведенной ЭДС (рис. 3).

Рис. 3 — Работа трансформатора без нагрузки

При подключении к вторичной обмотке нагрузки, например, лампы накаливания, в первичной обмотке возникает ток , образующий в магнитопроводе переменный магнитный поток изменяющийся с той же частотой, что и ток . Под воздействием переменного магнитного потока в цепи вторичной обмотки возникает ток , создающий в свою очередь противодействующий согласно закону Ленца магнитный поток , стремящийся размагнитить порождающий его магнитный поток (рис. 4).

Рис. 4 — Работа трансформатора с нагрузкой

В результате размагничивающего действия потока в магнитопроводе устанавливается магнитный поток равный разности потоков и и являющийся частью потока , т.е.

Результирующий магнитный поток обеспечивает передачу магнитной энергии из первичной обмотки во вторичную и наводит во вторичной обмотке электродвижущую силу , под воздействием которой во вторичной цепи течет ток . Именно благодаря наличию магнитного потока и существует ток , который будет тем больше, чем больше . Но и в то же время чем больше ток , тем больше противодействующий поток и, следовательно, меньше .

Из сказанного следует, что при определенных значениях магнитного потока и сопротивлений вторичной обмотки и нагрузки устанавливаются соответствующие значения ЭДС , тока и потока , обеспечивающие равновесие магнитных потоков в магнитопроводе, выражаемое формулой приведенной выше.

Таким образом, разность потоков и не может быть равна нулю, так как в этом случае отсутствовал бы основной поток , а без него не мог бы существовать поток и ток . Следовательно, магнитный поток , создаваемый первичным током , всегда больше магнитного потока , создаваемого вторичным током .

Величина магнитного потока зависит от создающего его тока и от числа витков обмотки, по которой он проходит.

Напряжение, которое выдает нам трансформатор на вторичной обмотке, зависит от количества витков, которые намотаны на первичной и вторичной обмотке!

где — напряжение на вторичной обмотке — напряжение на первичной обмотке — количество витков первичной обмотки — количество витков вторичной обмотки — сила тока первичной обмотки — сила тока вторичной обмотки

Из этой формулы можно сделать вывод: увеличиваем напряжение – уменьшается ток, уменьшаем
напряжение – увеличивается ток.

Отношение напряжений между первичной и вторичной обмотками называют коэффициент трансформации.

В трансформаторе соблюдается закон сохранения энергии, то есть какая мощность в трансформатор заходит, такая и выходит.

Для переменного тока мощность определяется также, но только вместо постоянного напряжения берется среднеквадратичное напряжение.

Мощность трансформатора зависит от размеров сердечника, рабочей частоты преобразования.

Трансформаторы, которые выдают одинаковые напряжения на выходе и на входе, называют разделительными (развязывающими) (рис. 5).

Рис. 5 — Схематичное изображение разделительного трансформатора

Если вторичная обмотка содержит больше витков, чем первичная, то развиваемое в ней напряжение будет больше напряжения, подаваемого на первичную обмотку, и такой трансформатор называют повышающим (рис. 6). У повышающего трансформатора вторичная обмотка наматывается
более тонким проводом, чем первичная, так как максимальный ток вторичной обмотки будет меньше тока первичной обмотки.

Рис. 6 — Схематичное изображение повышающего трансформатора

Если же вторичная обмотка содержит меньшее число витков, чем первичная, то и напряжение ее будет меньше, чем напряжение подаваемое на первичную обмотку, и такой трансформатор называют понижающим (рис. 7). Первичная обмотка понижающего трансформатора всегда будет намотана более тонким проводом, чем вторичная. Связано это с тем, что при понижении напряжения возможно увеличение тока во вторичной обмотке, следовательно, нужен провод большего сечения.

Рис. 7 — Схематичное изображение понижающего трансформатора

Ошибочные обозначения

Ошибочные включения возникают при несоблюдении правил подключения концов. Это происходит в результате неправильной намотки или неправильном обозначении. В результате при включении устройства в трехфазную сеть, обмотки, включенные встречно, компенсируют магнитные потоки друг у друга, поэтому через них начинает протекать ток, ограниченный лишь активным сопротивлением обмоточного провода, что равносильно короткому замыканию.

Уменьшить вероятность ошибки поможет предварительный расчет напряжений для измерений по методу вольтметра

Полученные данные служат ориентировочными значениями, на которые нужно обращать внимание при проведении последующих измерений

Проверка

Если известен коэффициент трансформации, то при помощи вольтметра можно определить номер основной группы соединения. Для этой цели подают напряжение на концы А и а или x и y и измеряют напряжения на выводах В-в и С-с при соединении звездой или B-y и C-z при соединении треугольником. Для проверки используют следующие соотношения:

U_Bb = U_Cc = U_Aa(k-1) Группа Y/Y-0

U_By = U_Cz = U_xy(k+1) Y/Y-6

U_Bb = U_Cc = U_Aa(√(1-√3k+k2)) Y/∆-11

U_By = U_Cz = U_xy(√(1+√3k+k2)) Y/∆-5

Для исключения повреждения оборудования, возникновения аварийных ситуаций и травмирования, все измерения следует производить при низком напряжении, не включая оборудование в основную сеть предприятия.

Магнитопровод. Магнитные материалы

Назначение магнитопровода заключается в создании для магнитного потока замкнутого пути, обладающего минимальным магнитным сопротивлением. Поэтому магнитопроводы для трансформаторов изготавливают из материалов, обладающих высокой магнитной проницаемостью в сильных переменных магнитных полях. Материалы должны иметь малые потери на вихревые токи, чтобы не перегревать магнитопровод при достаточно больших значениях магнитной индукции, быть достаточно дешевыми и не требовать сложной механической и термической обработки.

Магнитные материалы, используемые для изготовления магнитопроводов, выпускаются в виде отдельных листов, либо в виде длинных лент определенной толщины и ширины и называются электротехническими сталями. Листовые стали (ГОСТ 802-58) изготавливаются методом горячей и холодной прокатки, ленточные текстурованные стали (ГОСТ 9925-61) только методом холодной прокатки.

Также применяют железноникелевые сплавы с высокой магнитной проницаемостью, например, пермаллой, перминдюр и др. (ГОСТ 10160-62), и низкочастотные магнитомягкие ферриты.

Для изготовления разнообразных относительно недорогих трансформаторов широко применяются электротехнические стали, имеющие небольшую стоимость и позволяющие трансформатору работать как при постоянном подмагничивании магнитопровода, так и без него. Наибольшее применение нашли холоднокатаные стали, имеющие лучшие характеристики по сравнению со сталями горячей прокатки.

Рис. 8 — Магнитопроводы из электротехнической стали

Сплавы с высокой магнитной проницаемостью применяют для изготовления импульсных трансформаторов и трансформаторов, предназначенных для работы при повышенных и высоких частотах 50–100 кГц.

Недостатком таких сплавов является их высокая стоимость. Так, например, стоимость пермаллоя в 10 – 20 раз выше стоимости электротехнической стали, а пермендюра – в 150 раз. Однако в ряде случаев их применение позволяет существенно снизить массу, объем и даже общую стоимость трансформатора.

Другим их недостатком является сильное влияние на магнитную проницаемость постоянного подмагничивания, переменных магнитных полей, а также низкая стойкость к механическим воздействиям – удар, давление и т.п.

Рис. 9 — Магнитопроводы из сплавов с высокой магнитной проницаемостью

Из магнитомягких низкочастотных ферритов с высокой начальной проницаемостью изготавливают прессованные магнитопроводы, которые применяют для изготовления импульсных трансформаторов и трансформаторов, работающих на высоких частотах от 50 – 100 кГц. Достоинством ферритов является невысокая стоимость, а недостатком является низкая индукция насыщения (0,4 – 0,5 Т) и сильная температурная и амплитудная нестабильность магнитной проницаемости. Поэтому их применяют лишь при слабых полях.

Рис. 10 — Магнитопроводы из магнитомягких прессованных ферритов

Выбор магнитных материалов производится исходя из электромагнитных характеристик с учетом условий работы и назначения трансформатора.

Силовые трансформаторы

Электроэнергия передается по высоковольтным линиям от генераторов, где она вырабатывается до высоковольтных подстанций потребителя, в целях сокращения потерь, при высоком напряжении равном 35-110 киловольт и выше. Перед тем, как мы сможем использовать эту энергию, её напряжение нужно понизить до 380 вольт, которое подводится к электрощитовым, находящимся в подвалах многоквартирных домов. Трехфазные трансформаторы обычно бывают рассчитаны на большую мощность. В электросетях на трансформаторных подстанциях стоят трансформаторы понижающие напряжение с 35 или 110 киловольт, до 6 или 10 киловольт, наверное все видели такие трансформаторы величиной с небольшой дом:

Фото высоковольтный трансформатор

Трансформаторы с 6-10 киловольт на 380 вольт расположены вблизи потребителей. Такие трансформаторы стоят на трансформаторных подстанциях расположенных во многих дворах. Они поменьше размерами, но вместе с ВН (выключателями нагрузки) которые ставятся перед трансформатором и вводными автоматами и фидерами могут занимать двух этажное здание.

Трансформатор 6 киловольт

У трехфазных трансформаторов обмотки соединяются не так, как у однофазных трансформаторов. Они могут соединяться в звезду, треугольник и звезду с выведенной нейтралью. На следующем рисунке приведена как пример одна из схем соединения обмоток высокого напряжении и низкого напряжения трехфазного трансформатора:

Пример соединения обмоток силового трансформатора

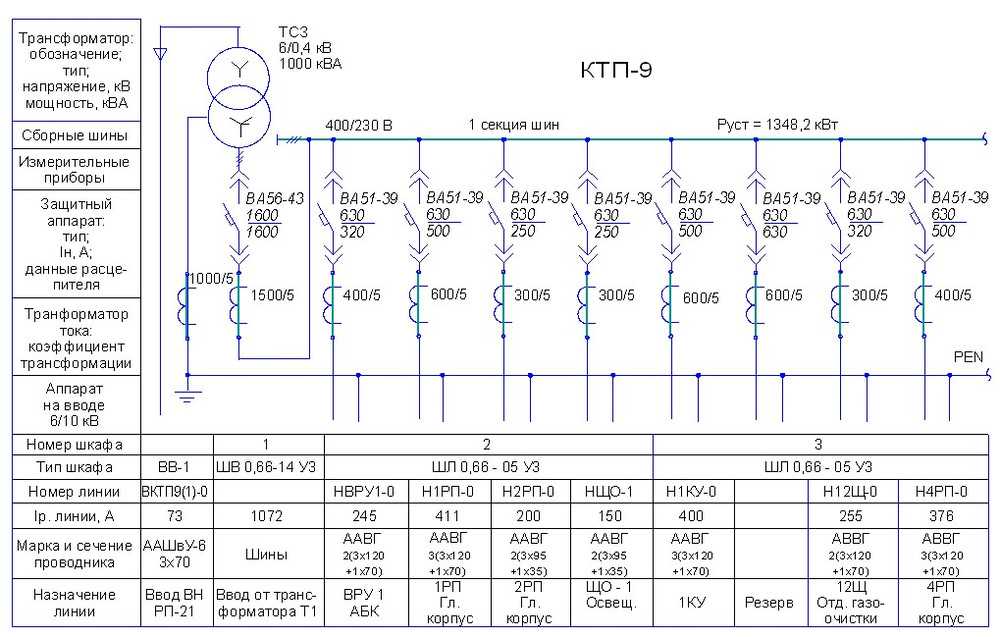

Трансформаторы существуют не только напряжения, но и тока. Такие трансформаторы применяют для безопасного измерения тока при высоком напряжении. Обозначаются на схемах трансформаторы тока следующим образом:

Изображение на схемах трансформатор тока

На фото далее изображены именно такие трансформаторы тока:

Трансформатор тока – фото

Существуют также, так называемые, автотрансформаторы. В этих трансформаторах обмотки имеют не только магнитную связь, но и электрическую. Так обозначается на схемах лабораторный автотрансформатор (ЛАТР):

Лабораторный автотрансформатор – изображение на схеме

Используется ЛАТР таким образом, что включая в работу часть обмотки, с помощью регулятора, можно получить различные напряжения на выходе. Фотографию лабораторного автотрансформатора можно видеть ниже:

Фото ЛАТР

В электротехнике существуют схемы безопасного включения ЛАТРа с гальванической развязкой с помощью трансформатора:

Безопасный ЛАТР изображение на схеме

Для согласования сопротивления разных частей схемы служит согласующий трансформатор. Также находят применение измерительные трансформаторы для измерения очень больших или очень маленьких величин напряжения и тока.

Обозначение трансформаторов на схемах

На принципиальных схемах обмотки трансформатора обозначают катушками индуктивности, расположенных близко одна от другой, а магнитопровод – линией между катушками. Низкочастотные трансформаторы со стальными магнитопроводами и магнитопроводами из железоникелевых сплавов, например, пермаллоя, на схемах обозначаются буквой «Т», а обмотки трансформаторов обозначаются римскими цифрами. Иногда используют условную нумерацию их выводов в соответствии с маркировкой указанной на корпусе трансформатора.

Рис. 28 — Обозначение трансформаторов на схемах

В радиочастотной технике обмотки высокочастотных трансформаторов нередко являются элементами колебательных контуров и фильтров, поэтому на схемах им присваивают буквенное значение катушек индуктивности «L». Высокочастотные трансформаторы могут быть как с магнитопроводом, так и без него, а их обмотки (катушки) могут располагаться на одном или разных каркасах, но очень близко друг к другу.

Если магнитопровод является общим для всех обмоток, то на схемах его обозначают прерывистой линией (рис. 29, а), если же каждая из катушек имеет свой магнитопровод, то его изображают над катушками (рис. 29, б).

Рис. 29 — Обозначение высокочастотных трансформаторов

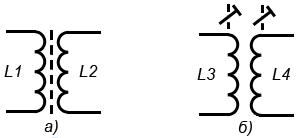

Возможность подстройки индуктивности катушек изменением положения магнитопровода отображают знаком подстроечного регулирования, который пересекает символы обмоток (рис. 30, а), а чтобы показать индуктивную связь между катушками, их символы пересекают знаком регулирования (рис. 30, б).

Рис. 30 — Обозначение на схемах подстройки индуктивности

В приемной и передающей радиоаппаратуре для корректной работы некоторых блоков, содержащих трансформаторы, иногда требуется знать фазировку обмоток, т.е. порядок подключения выводов. В таких случаях на принципиальных схемах начало обмоток трансформаторов и катушек индуктивности обозначают жирной точкой, которую ставят у соответствующего вывода (рис. 31).

Рис. 31 — Обозначение на схемах начала обмотки

Силовые трансформаторы могут иметь несколько вторичных обмоток с различными напряжениями, но общее количество обмоток обычно не превышает 4-5 (рис. 32).

Рис. 32 — Обозначение многообмоточного трансформатора

Некоторые устройства, питающиеся от сети переменного тока (коллекторные электродвигатели, сварочные аппараты и т.п.), создают интенсивные помехи, которые через электрическую сеть и силовой трансформатор могут проникнуть в аппаратуру и нарушить ее работу. Для ослабления этих помех между первичной (сетевой) и остальными обмотками помещают электростатический экран, представляющий собой незамкнутый виток из полоски медной или алюминиевой фольги или один слой изолированного провода. Вывод экрана соединяют с шасси или с общим проводом (корпусом) прибора, а наличие экранирующей обмотки изображают штриховой линией, параллельной символу магнитопровода, со знаком корпуса прибора на конце.

Рис. 33 — Обозначение экранирующей обмотки

Иногда для работы в измерительной и бытовой аудиоаппаратуре обмотку трансформатора экранируют путем размещения внутри металлического футляра (экрана) из магнитного материала, который также соединяют с шасси или с общим проводом (корпусом) прибора.

Литература:

В. А. Волгов – «Детали и узлы радио-электронной аппаратуры», Энергия, Москва 1977 г.
В. Н. Ванин – «Трансформаторы тока», Издательство «Энергия» Москва 1966 Ленинград.
И. И. Белопольский – «Расчет трансформаторов и дросселей малой моности», М-Л, Госэнергоиздат, 1963 г.
Г. Н. Петров – «Трансформаторы. Том 1. Основы теории», Государственное Энергетическое Издательство, Москва 1934 Ленинград.
В. Г. Борисов, – «Юный радиолюбитель», Москва, «Радио и связь» 1992 г.

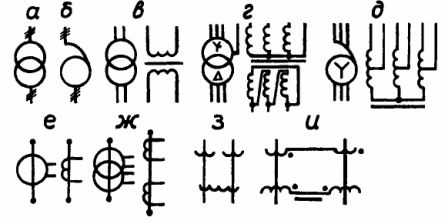

Схематическое обозначение трансформаторов

Изображение трансформаторов на схемах определяется ГОСТами, разработанными еще при СССР. С незначительными изменениями и дополнениями они продолжают действовать и в настоящее время. В этом документе определены все известные виды трансформаторов, автотрансформаторов и их условные графические изображения, которые могут выполняться ручным способом или с помощью специальных компьютерных программ.

Условные графические изображения трансформаторов и автотрансформаторов могут быть построены тремя основными способами:

Упрощенная однолинейная схема (чертеж 1) отображает трансформаторные обмотки в виде двух окружностей. Их выводы показываются одной линией, на которую черточками наносится количество этих выводов.
Для автотрансформаторов предусмотрена развернутая дуга (чертеж 2), отображающая сторону более высокого напряжения.
Упрощенные многолинейные обозначения обмоток трансформаторов и автотрансформаторов (чертежи 3 и 4) такие же, как и на однолинейных схемах.

Исключения составляют обозначения выводов обмоток, представленные в виде отдельных линий. Кроме того, существуют развернутые обозначения обмоток, изображаемые в виде полуокружностей, соединенных в цепочку (). В данной схеме не устанавливается число полуокружностей и направление выводов обмотки. Начало обмотки обозначается точкой .

В зависимости от конструкции, трансформаторы отображаются на схемах следующим образом: трансформатор без магнитопровода с постоянной связью (рисунок 1) и с переменной связью (рисунок 2). Полярность мгновенных значение напряжения (рисунок 3) представлена на примере трансформатора с двумя обмотками и указателями полярности. Трансформаторы с магнитодиэлектрическими магнитопроводами обозначаются как обычный (рисунок 4) и подстраиваемый (рисунок 5).

Существуют и другие схематические обозначения, отображающие количество фаз, расположение отводов, тип соединения (звезда или треугольник) и другие параметры.

Чертеж 1 ступенчатое регулирование трансформатора.
Чертеж 2 однофазный трансформатор с ферромагнитным сердечником. Между обмотками имеется экран.
Чертеж 3 дифференциальный трансформатор. Местом отвода служит средняя точка одной из обмоток.

Чертеж 4 однофазный трансформатор с тремя обмотками и ферромагнитным сердечником.
Чертеж 5 трехфазный трансформатор с ферромагнитным сердечником. Соединение обмоток выполнено звездой. В одном из вариантов может быть вывод средней нейтральной точки.
Чертеж 6 трехфазное устройство с ферромагнитным магнитопроводом (сердечником). Соединение обмоток выполнено по схеме звезда-треугольник с выводом средней нейтральной точки.

Чертеж 7 трансформатор, рассчитанный на три фазы. Обмотки соединяются комбинированно методом звезды и зигзага с выводом средней точки.
Чертеж 8 тип устройства такой же, как и на предыдущих чертежах. Основное соединение звезда, при необходимости регулировки под нагрузкой используется треугольник-звезда с выводом нейтральной точки.

Чертеж 9 три фазы, три обмотки, соединенные по схеме звезда-звезда.
Чертеж 10 схема вращающегося трансформатора. Таким способом обозначаются обмотки статора и ротора, соединенные между собой. Схема может меняться, в зависимости от конструкции и назначения машины.
Чертеж 11 типовое устройство, в котором одна обмотка соединена звездой, а две другие обмотки обратными звездами. Из двух обмоток выведены нейтральные точки, соединенные с уравнительным дросселем.

Чертеж 12 группа трансформаторов, состоящая из трех однофазных устройств с двумя обмотками, соединенными по схеме звезда-треугольник.
Чертеж 13 схема однофазного автотрансформатора с ферромагнитным сердечником.
Чертеж 14 однофазный автотрансформатор с функцией регулировки напряжения.

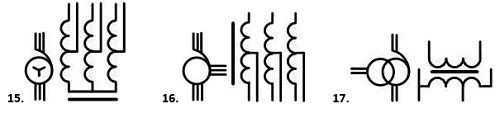

Чертеж 15 трехфазный автотрансформатор с ферромагнитным сердечником и обмотками, соединенные звездой.
Чертеж 16 автотрансформатор на девять выводов.
Чертеж 17 однофазный автотрансформатор с третичной обмоткой.

Существуют и другие конструкции трансформаторных устройств, которые отображаются на электрических схемах:

С одной вторичной обмоткой (рисунок 18).
Две вторичные обмотки и один магнитопровод (рисунок 19).
Два магнитопровода и две вторичные обмотки. Если магнитопроводов более двух, их можно не изображать (рисунок 20).
Шинный трансформатор тока с нулевой последовательностью и катушкой подмагничивания (рисунок 21).

Кроме приведенных примеров, обозначение трансформатора на схеме существует и в других вариантах. Более подробно с ними можно ознакомиться в специальных справочниках по электротехнике.

Виды обмоток трансформаторов

Обмотки выполняется обмоточным проводом круглого сечения, покрытым эмалевой или эмалево-волокнистой изоляцией. В качестве обмоточного провода используют алюминий или медь, но в основном медь, которая обладает наименьшим сопротивлением по сравнению с другими проводниковыми материалами.

Существуют два различных способа выполнения обмоток – многослойная и галетная (дисковая).

Многослойная обмотка наматывается непрерывно до получения заданного количества витков и располагается по всей длине стержня магнитопровода или его части, отведенной для данной обмотки. Разновидностью многослойной обмотки является секционная обмотка, которая разбивается на ряд секций, где каждая секция занимает часть длины стержня, но все вместе они составляют единую обмотку.

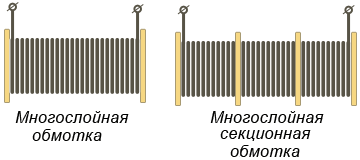

Рис. 21 — Многослойная и секционная обмотки

Многослойная обмотка отличается простотой выполнения и может быть намотана на каркасе или быть бескаркасной. При намотке на каркас провод укладывают беспорядочным расположением витков – намотка «внавал» или укладывают правильными рядами – рядовая намотка.

Намотка внавал проще в производстве, но из-за возможного западания отдельных витков в толщу намотки может понизится электрическая прочность обмотки. Как правило, такая намотка используется при изготовлении броневых трансформаторов малой мощности. На рисунке 22 показано схематичное заполнение каркаса витками обмоточного провода, а числами обозначена нумерация витков, показывающая, как витки провода могут укладываться при их намотке внавал.

Рис. 22 — Намотка внавал

При рядовой намотке провод укладывается виток к витку и каждый слой прокладывают изолирующей прокладкой, например, из конденсаторной или кабельной бумаги, что повышает электрическую и механическую прочности.

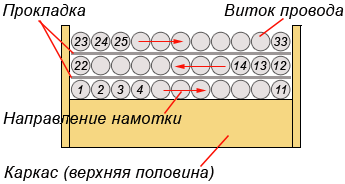

Рис. 23 — Рядовая намотка

При рядовой намотке можно отказаться от сложного каркаса и производить укладку провода на простую цилиндрическую гильзу, закрепляя витки клеем или лаком. Для повышения прочности каждый последующий слой делается короче предыдущего на 0,5–1 мм и такая бескаркасная намотка удобна для массового производства.

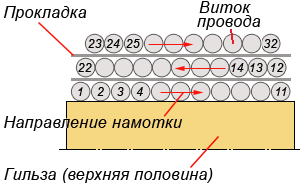

Рис. 24 — Бескаркасная намотка

Галетная обмотка выполняется в виде отдельных элементов, галет, где каждая галета представляет собой полностью законченную деталь. Галеты одна за другой нанизываются на стержень магнитопровода и соединяются между собой электрически или иным способом. Отдельные галеты могут изготавливаться независимо одна от другой, что допускает возможность замены отдельных секций трансформатора во время ремонта.

Рис. 25 — Галетная обмотка

Обмотки трансформаторов должны быть хорошо изолированы как от магнитопровода, так и друг от друга. Изоляция обмоток от магнитопровода осуществляется при помощи каркасов (катушек), изготавливаемых из листовых изоляционных материалов с хорошей электрической и механической прочностью, например, электрокартона, прессшпана, гетинакса, различных изоляционных пластмасс.

Выбор материала каркаса определяется его стоимостью, удобством обработки и теплостойкостью, а конструкция каркаса определяется способом намотки и устройством выводов. Намотка внавал требует применения каркаса в виде катушки, тогда как бескаркасная намотка выполняется на простых цилиндрических каркасах (гильзах), склеенных из кабельной бумаги. Широкое применение нашли склеенные и составные каркасы из листовых материалов. Конструкции различных каркасов показаны на рисунке 26.

Рис. 26 — Виды каркасов для обмоток трансформаторов

Выводы концов обмоток могут выполняться

непосредственно обмоточным проводом, выпущенным из катушки на необходимую длину или специальным изолированным проводом;
специальными ленточными выводами, укрепленными на внешней изоляции обмотки;
при помощи специальных контактов, укрепленных на щечках каркаса или элементах магнитопровода.

Рис. 27 — Варианты выводов обмоток трансформаторов

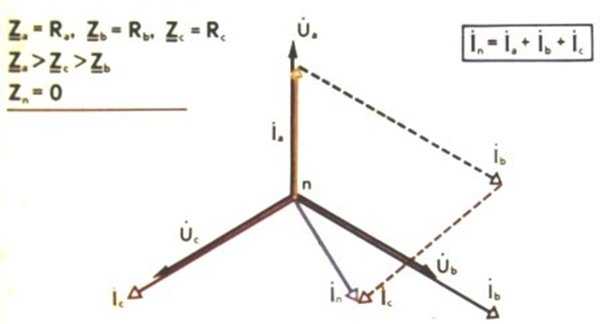

Как строятся векторные диаграммы

При построении векторных диаграмм надо запомнить правило, что сдвиг фаз меду фазами равняется 120, то есть, при равенстве напряжений, концы векторов всегда будут образовывать равносторонний треугольник.

Наиболее просто составляется диаграмм для соединения звезда. В центре диаграммы ставится точка, которая соответствует объединенным концам обмоток. Из центра под углами 120проводятся векторы фаз. Вертикально проводят вектор средней фазы.

Для треугольника начерно проводят линию, параллельную соответствующей фазы звезды, а от ее концов, соответственно, подсоединенные к ней оставшиеся две фазы. Должно соблюдаться условие – все стороны треугольника должны быть параллельны соответствующим фазам звезды. Искомыми векторами будут проведенные линии из центра треугольника к его вершинам.

Векторные диаграммы рисуются для высокой и низкой сторон, а затем совмещаются с единым центром. Угол между одинаковыми фазами будет показывать номер группы соединения, выраженный в часах.

Таблица групп соединений

В таблице ниже представлены обозначения групп соединения и чередование фаз низкой и высокой сторон.

Группа соединения	Обозначение	Чередование фаз
Y/Y-0	C, B, A
c, b, a
∆/∆-0	C, B, A
c, b, a
1	Y/∆-1	C, B, A
c, b, a
∆/Y-1	C, B, A
c, b, a
2	Y/Y-2	C, B, A
c, b, a
∆/∆-2	C, B, A
а, c, b
3	Y/∆-3	C, B, A
b, a, с
∆/Y-3	C, B, A
b, a, с
4	Y/Y-4	C, B, A
b, a, с
∆/∆-4	C, B, A
b, a, с
5	Y/∆-5	C, B, A
c, b, a
∆/Y-5	C, B, A
c, b, a
6	Y/Y-6	C, B, A
c, b, a
∆/∆-6	C, B, A
c, b, a
7	Y/∆-7	C, B, A
c, b, a
∆/Y-7	C, B, A
c, b, a
8	Y/Y-8	C, B, A
а, c, b
∆/∆-8	C, B, A
c, b, a
9	Y/∆-9	C, B, A
b, a, с
∆/Y-9	C, B, A
b, a, с
10	Y/Y-10	C, B, A
c, b, a
∆/∆-10	C, B, A
b, a, с
11	Y/∆-11	C, B, A
c, b, a
∆/Y-11	C, B, A
c, b, a
