Наконечники изолированные штыревые НШВИ
Назначение и применение: Втулочные изолированные наконечники серии НШвИ являются единственными, специально разработанными наконечниками под прессовку, которые полностью заменяют обязательный процесс лужения многопроволочных медных проводов (типа ПВ-3, ПВС и т.п.) при монтаже различного электрооборудования. Втулочные наконечники состоят из медной лужёной трубки, один конец которой развальцован для облегчения ввода многожильного провода и полиамидной изолирующей манжеты. Процесс монтажа втулочного наконечника занимает несколько секунд. Благодаря использованию изолирующей манжеты из полиамида наконечники допускают расширенный диапазон температур в режиме эксплуатации и имеют уникальную систему цветовой маркировки.
Материал: Втулка – медь М1. Покрытие втулки – электролитическое лужение. Манжета – полиамид. Втулочные наконечники НШВИ: — Используются для оконцевания многопроволочных проводов. — Единственная альтернатива обязательного лужения при соединении к клеммам. — Выдерживают напряжение до 690 В. — Термостойкая изоляция. Остаются работоспособны при температуре до 105 градусов по цельсию. — Состоят из медной трубки, покрытой с помощью электролитического лужения. — Простота монтажа. Втулочный наконечник можно установить всего за несколько секунд, так как она манжета имеет коническую форму. — Цветовая маркировка выполнена в соответствии со стандартом DIN 46228. — Размеры манжет имеют несколько видов для проводов с различным сечением.
Кабельные наконечники ншви разработаны специально для подключения гибких проводов. Их использование гарантирует, тонкие проводки медной жилы не будут повреждены.
Сертификат до 17.03.2020г.
Информацию о скидках Вы можете получить позвонив нашим менеджерам по номеру понедельник-четверг с 8.00 до 17.00, пятница с 8.00 до 16.00
Актуальные цены смотрите в Прайс-листе
| Изображение | Наименование | Артикул | Единица измерения | Мин.норма отгрузки (Уп(шт.)) | Трансп. упаковка (Коробка) | Цена (руб.) | Заказать |
|
|
Наконечник НШвИ Е-0508 — 0,5мм2 (белый) | 1900301 | шт. | 100 | 600 | 28,37 | Заказать |
| Наконечник НШвИ Е-7508 — 0,75мм2 (серый) | 1900302 | шт. | 100 | 600 | 31,42 | Заказать | |
| Наконечник НШвИ Е-1008 — 1,0мм2 (красный) | 1900303 | шт. | 100 | 600 | 33,93 | Заказать | |
| Наконечник НШвИ Е-1508 — 1,5мм2 (чёрный) | 1900304 | шт. | 100 | 600 | 39,06 | Заказать | |
| Наконечник НШвИ Е-2508 — 2,5мм2 (синий) | 1900305 | шт. | 100 | 300 | 49,05 | Заказать | |
| Наконечник НШвИ Е-4009 — 4,0мм2 (серый) | 1900306 | шт. | 100 | 240 | 78,9 | Заказать | |
| Наконечник НШвИ Е-6012 — 6,0мм2 (жёлтый) | 1900307 | шт. | 100 | 120 | 103,91 | Заказать | |
| Наконечник НШвИ Е-1012 — 10мм2 (красный) | 1900308 | шт. | 100 | 96 | 125,53 | Заказать | |
| Наконечник НШвИ Е-1612 — 16мм2 (синий) | 1900309 | шт. | 100 | 84 | 198,21 | Заказать | |
| Наконечник НШвИ Е-2516 — 25мм2 (жёлтый, красный) | 1900310 | шт. | 100 | 48 | 232,91 | Заказать | |
| Наконечник НШвИ Е-3516 — 35мм2 (красный) | 1900311 | шт. | 100 | 36 | 299,38 | Заказать |
Как опрессовать втулочные наконечники НШВИ?
Перед обжатием выполняется зачистка провода с помощью съемщика изоляции, специального ножа или стриппера. Первый вариант наиболее удобен и позволяет быстро избавиться от верхней изоляции без повреждения жил. Зачистка производится четко по длине гильзы, в которую устанавливается проводник.
Как только подготовительные работы выполнены, на изолированную часть надевается гильза. Предварительно выберите наконечник штыревой втулочный (НШВИ) требуемой длины.
При обжатии применяются специальные клещи, о которых упоминалось выше
В процессе выполнения работы важно знать, как использовать пресс-клещи. Если нарушить технологию, качество фиксации оставляет желать лучшего. Чтобы избежать ошибок, последовательность должна быть такой:
Чтобы избежать ошибок, последовательность должна быть такой:
Введение зачищенного края в гильзу;
Установка наконечника в паз инструмента
Важно проследить, чтобы изолированная часть плотно прижималась к корпусу клещей;
Зажатие рукоятки с достаточным усилием, обеспечивающим надежную фиксацию коннектора.. Если сделать все правильно, получается надежное соединение, а сама конструкция является монолитной и крепкой. Принцип обжима с помощью НШВИ-2 аналогичен
Главное — безошибочно подобрать сечение кабеля. Сделать это несложно. Первые цифры показывают сечение, а последующие (указанные через дефис) — показывают длину рабочей части
Принцип обжима с помощью НШВИ-2 аналогичен. Главное — безошибочно подобрать сечение кабеля. Сделать это несложно. Первые цифры показывают сечение, а последующие (указанные через дефис) — показывают длину рабочей части
Если сделать все правильно, получается надежное соединение, а сама конструкция является монолитной и крепкой. Принцип обжима с помощью НШВИ-2 аналогичен. Главное — безошибочно подобрать сечение кабеля. Сделать это несложно. Первые цифры показывают сечение, а последующие (указанные через дефис) — показывают длину рабочей части.
Оптимальным инструментом для обжима в соотношении «цена-качество» считается WS-04A, о котором упоминалось ранее. Его особенность заключается в наличии нижних зубцов, обеспечивающих надежную опрессовку изделия. Благодаря пазу, обеспечивается плотное сжатие коннектора и невозможность его снятия.
В процессе монтажа НШВИ учтите один нюанс — используйте сечение на шаг ниже. Что это значит?
К примеру, если для кросс-модуля указано допустимое сечение многожильного провода, равное 16 кв. мм., после обжима 16-миллимитерового аналога с помощью НШВИ, конструкция в разъем не влезет. Здесь стоит использовать кабель на 10 кв. мм.
Не менее удобным считается инструмент ПКВк-10, но он применяется для более мелких сечений. После обжима коннектор имеет прямоугольную, а не трапециевидную (как в прошлом случае) форму.
ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Трековые светильники что это такое, как выбрать для дома
Плюсы инструмента — надежность и удобство пользования, но даже с ним бывают «проколы» в виде некачественного обжима (этот нюанс стоит контролировать при выполнении работы).
Выбор пресс-клещей для наконечников
Комплект пресс-клещей и набор матриц
Приобретая гидравлический ручной пресс, необходимо учитывать:
- Имеется ли в конструкции клапан ограничения давления. Такие изделия более надежны, они предотвращают перегрузку пресса от давления.
- Тип прессующей головки, которая может быть открытого и закрытого типа. При работе прессом с закрытой головкой, необходимо: предварительно открыть стопор; вытянуть матрицу; поставить провода и наконечник; устройство закрыть. И лишь после этого можно начинать обжимку кабеля. Для проводов небольших сечений процесс значительно проще. Если пресс имеет С-образную головку открытого типа, провода можно прессовать быстро в любом месте.
- Диаметр рабочего сечения. Модели делятся на подгруппы, которые работают с кабелями:
- До 70 мм².
- До 120 мм².
- До 300 мм².
- До 400 мм².
С увеличением мощности пресса, увеличивается его масса. Некоторые изготовители уменьшают вес за счет применения для корпуса легких алюминиевых сплавов. Все гидравлические прессы рассчитаны на опрессовку медных и алюминиевых проводов.
В комплекте с прессом имеются сменные матрицы для опрессовки. Наиболее современные модели, оснащаются вращающимися головками и устройством быстрого хода.
Конструкция и принцип работы пресса
Внутри устройства, с одной стороны имеется рабочий поршень с манжетой — для его возврата в исходное положение, смонтирована пружина. С другой стороны установлены нагнетательный цилиндр и плунжер.
Основные составляющие ручного пресса для наконечников
На рисунке:
- Поз. 1 – ось.
- Поз. 2 – головка.
- Поз. 3 – полуформы матрицы.
- Поз. 4 – винт.
- Поз. 5 и 6 – ручки.
При качании рычага, расположенного на корпусе пресса:
- Плунжер насоса совершает возвратно-поступательное движение.
- В цилиндре создается избыточное давление.
- Масло под давлением начинает поступать в рабочий цилиндр, перемещая рабочий поршень.
- Поршень, воздействуя на матрицу, создает нужное давление на наконечник.
- В конструкции установлен двухходовой плунжер.
- На холостом ходу контур, обеспечивающий быстрое нагнетание жидкости в рабочий цилиндр, открыт. В конце холостого хода начинает открываться второй контур, развивающий максимальное усилие.
- Возвратная пружина, при открытом запорном клапане, который соединяет через каналы рабочую полость цилиндра и масляный баллон, возвращает поршень в исходное положение.
- Пресс для обжима кабельных наконечников снабжен предохранительным клапаном, который при превышении давления в системе, начинает перепускать некоторый объем масла назад в масляный баллон.
Изготовление наконечников
Порядок работы устройства
Инструкция по опрессовке наконечников предлагает:
Выбрать матрицы соответствующего сечения и материала жил. Их примеры на фото.
Набор матриц
Открыть головку пресса и вставить в пазы матрицы.
Подготовка пресса к работе
- Поместить наконечник с жилой между матрицами.
- Производя качание рычагом, выполнить опрессовку. Операцию проводить, пока не сработает предохранительный клапан.
- Нажать на рычаг, соединенный с запорным клапаном, пока поршень не вернется в исходное положение.
- В случае блокировки приспособления, его следует разблокировать, нажатием на рычаг для запорного клапана.
Чтобы лучше представить, как работает пресс гидравлический для опрессовки кабельных наконечников, стоит внимательно просмотреть видео.
Маркировка
Основные критерии для классификации кабельных наконечников – конструкции и материалы изготовления. Независимо от этого в русскоязычных странах принята единая система маркировки изделий, благодаря которой знающий человек с легкостью поймет, из какого материала произведен предмет, и где его нужно использовать.
К основным буквенным обозначениям относятся:
- А – материал изготовления – алюминий;
- Л – латунь;
- М – медь;
- Т – металлический с трубчатым сечением;
- У – угловой.
Нередко на элементах можно увидеть букву «О». Ее наличие указывает на то, что изделие дополнено специальным смотровым окошком, позволяющим в любой момент визуально убедиться в качестве соединения.
Рассмотрим более продвинутые аббревиатуры:
- ТМЛ (О) – трубчатый медный луженый наконечник для проводов под опрессовку со смотровым окошком (или без него, если буква «О» отсутствует);
- НШВИ – штыревой втулочный;
- НИК – кольцевой.
К буквенным обозначениям добавляются числовые значения, которые указывают на площадь сечения или диаметр изделия.
Кабельные наконечники в соответствии с ГОСТ 7386-80.
Для подключения медножильных кабелей к шинам уравнивания потенциалов и заземляющим шинам производства COMMENG должны применяться наконечники кабельные медные, закрепляемые опрессовкой, электролитически лужёные по ГОСТ 7386-80. Возможно так же применение наконечников по DIN 46235. В зависимости от сечения подключаемых кабелей Вы можете в соответствии с таблицей 3 выбрать необходимые диаметр контактного стержня и тип наконечника. В настоящее время производителями обычно применяется условное обозначение, показанное ниже, которое отличается от предписаний стандарта (табл.1).
Таблица 1. Структура обозначения наконечников ТМЛ.
| Тип наконечника | Типоразмер наконечника | ||
| Номинальное сечение наконечника (мм²) | Диаметр контактного стержня (мм) | Внутренний диаметр хвостовика (мм) | |
| ТМЛ | ХХХ | ХХ | Х |
Буквами обозначен тип наконечника; Т — полуфабрикат, из которого изготовлен наконечник, «Труба»; М — материал, из которого изготовлен наконечник, «Медь»; Л — тип покрытия, «электролитически луженый». Пример обозначения: Наконечник кабельный медный ТМЛ 70-12-13.Таблица 2. Структура обозначения наконечников в соответствии с ГОСТ 7386-80.
| Типоразмер наконечника | Материал | Условное обозначение покрытия или вида климатического исполнения | Наименование стандарта | ||
| Номинальное сечение наконечника | Диаметр контактного стержня | Внутренний диаметр хвостовика | |||
| ХХХ | ХХ | ХХ | Х | ХХХХХ | ГОСТ 7386-80 |
Пример условного обозначения наконечника глухого номинальным сечением 70 кв. мм., с отверстием под контактный стержень диаметром 12 мм, с внутренним диаметром хвостовика 13 мм, изготовленного из меди (обозначение – М), электролитически луженого (обозначение – Т2): Наконечник 70-12-13-М-T2 ГОСТ 7386-80
| Диаметр контактного стержня | Типоразмер | Сечение жилы, мм² | Класс токопроводящей жилы |
| 4 | 2.5-4-2.6 | 3;4 | 1;2;3;4. |
| 4 | 4-4-3 | 4 | 5 |
| 4 | 6-4-4 | 4 | 6 |
| 5 | 2;3;4 | ||
| 5 | 2,5-5-2,6 | 3;4 | 1;2;3;4. |
| 5 | 4-5-3 | 4 | 5 |
| 5 | 6-5-4 | 8 | 1;2;3;4. |
| 5 | 10-5-5 | 10 | 2;3;4. |
| 6 | 2,5-6-2,6 | 3;4 | 1;2;3;4. |
| 6 | 4-6-3 | 5;6 | 1 |
| 6 | 6-6-4 | 8 | 1, 2, 3, 4 |
| 6 | 10-6-4 | 10 | 1 |
| 6 | 10-6-6 | 10 | 1 |
| 6 | 16-6-5 | 16 | Многопроволочные жилы |
| 6 | 25-6-8 | 25 | Многопроволочные жилы |
| 8 | 10-8-5 | 16 | 1 |
| 8 | 16-8-6 | 16 | Многопроволочные жилы |
| 8 | 25-8-8 | 25 | Многопроволочные жилы |
| 8 | 35-8-10 | 35 | Многопроволочные жилы |
| 8 | 50-8-11 | 50 | Многопроволочные жилы |
| 10 | 25-10-8 | 25 | Многопроволочные жилы |
| 10 | 35-10-10 | 50 | Многопроволочные жилы |
| 10 | 50-10-11 | 50 | Многопроволочные жилы |
| 10 | 70-10-13 | 70 | Многопроволочные жилы |
| 10 | 95-10-15 | 95 | Многопроволочные жилы |
| 12 | 35-12-10 | 50 | Многопроволочные жилы |
| 12 | 50-12-11 | 50 | Многопроволочные жилы |
| 12 | 70-12-13 | 70 | Многопроволочные жилы |
| 12 | 95-12-15 | 95 | Многопроволочные жилы |
| 12 | 120-12-17 | 120 | Многопроволочные жилы |
| 12 | 150-12-19 | 150 | Многопроволочные жилы |
| 12 | 185-12-21 | 185 | Многопроволочные жилы |
| 16 | 120-16-17 | 120 | Многопроволочные жилы |
| 16 | 150-16-19 | 150 | Многопроволочные жилы |
| 16 | 185-16-21 | 185 | Многопроволочные жилы |
| 16 | 240-16-24 | 240 | Многопроволочные жилы |
| 16 | 300-20-27 | 300 | Многопроволочные жилы |
Рекомендуемые размеры опрессованных соединений приведены в таблицах 1 и 2 приложения 1 ГОСТ 7386-80. Данные по соединениям судовых проводов и кабелей (соответствие сечения жилы и типоразмера наконечников рекомендуемые размеры соединений, класс жил) приведены в приложении 2 ГОСТ 7386-80.
| Класс жил | Описание |
| 1 | Однопроволочные и многопроволочные (для больших сечений) жилы |
| 2 | Многопроволочные жилы |
| 3 | Многопроволочные жилы с гибкостью более, чем гибкость жил класса 2 |
| 4 | Многопроволочные жилы с гибкостью более, чем гибкость жил класса 3 |
| 5 | Гибкие жилы |
| 6 | Гибкие жилы с гибкостью более, чем гибкость жил класса 5 |
Жилы классов 1 и 2 предназначены для кабельных изделий стационарной прокладки. Жилы классов 3, 4, 5 и 6 предназначены для гибких кабельных изделий, но их можно так же использовать для кабельных изделий стационарной прокладки.
Данный документ является справочным, и предназначен только для помощи в выборе кабельных наконечников и диаметров контактных стержней при заказе шин. Он не заменяет стандарта, и тем более инструкций по установке наконечников. В настоящее время применяются, кроме описанных в ГОСТ 7386-80, и другие способы обжатия наконечников.
Последнее обновление: 15.07.2015
Инструменты для опрессовки
В любом строительном магазине на отделе электротоваров представлен большой ассортимент гильз. Также для выполнения задачи приобретают обжимное устройство. Самые бюджетные и востребованные:
- Двухгубочное оборудование имеет внешний вид пассатижей, но дополнительно оснащено усилением сжатия с двумя губками. Для обжатия также существуют разные виды губок, например, круглые наконечники или вилочные. Средняя стоимость на российском рынке составляет 800 – 1000 рублей.
- Аналог предыдущего устройства – четырехгубочные обжимщики. Они предназначены исключительно для гильз. Стоимость в несколько раз выше и уже начинается от 2000 рублей.

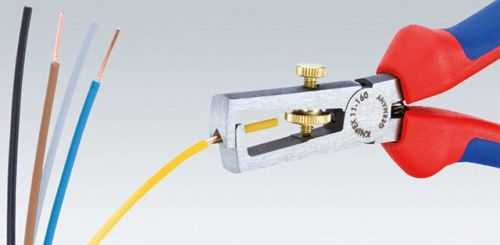

- Устройство оголения провода. Существует несколько видов и модификаций в зависимости от материала, из которого изготовлена проводка.
Также может пригодиться резак для осуществления точных срезов. Цена более, чем приемлемая, около 150 рублей.
Пресс клещи

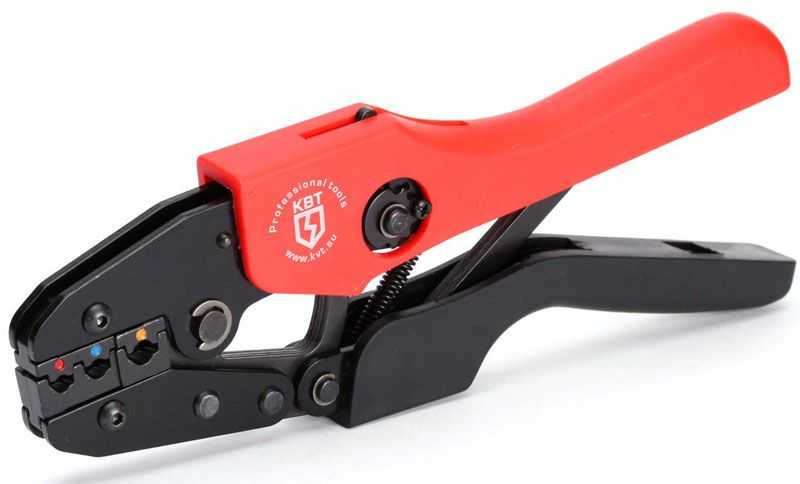

Самым распространенным инструментом-обжимником для гильз являются пресс-клещи.Используются даже в бытовых целях, поскольку с их помощью можно обжимать различные клеммы и нестандартные коннекторы.
Существует несколько разновидностей пресс-клещей в зависимости от назначения:
- для обжима гильз;
- для удаления изоляционного слоя с жилы.
Обжимная конструкция делится на несколько разновидностей, основное их отличие заключается в размерах и формах гнезд. Гнезду может быть свойственна трапециевидная или квадратная форма. Также гнезда делятся по дополнительному оснащению или отсутствию пластиковых фланцев. С их помощью проводится надежный обжим многожильного кабеля.
Для получения надежного соединения нужно, чтобы размер инструмента соответствовал диаметру.
Модификации обжимных пресс клещей:
- Инструмент, предназначенный для неизолированных деталей. Оснащен одним стержнем, который в процессе обжима находится на разделительном стыке. Обжим самой трубы должен осуществляться в самом центре.
- Оборудование, предназначенное для изолированных деталей. Оснащено тремя овальными формами пресса матрицы. Каждой из них присущ синий, красный и желтый цвет. Изолированные трубки окрашивают в аналогичные цвета, чтобы удобнее было подбирать необходимый пресс.
Раньше самым доступным способом соединения проводов была скрутка. Скрутку применяли везде. Причем независимо от того какие были провода алюминиевые или медные. Хотя, по правде сказать, медь мало где применялась. Но прогресс как говорится, не стоит на месте и на сегодняшний день уже известно немало способов соединения проводов.
Все перечислять не буду, назову лишь самые популярные, это конечно же: соединение с помощью клеммников (Wago), сварка, пайка, опрессовка. Каждый из названных способов имеет свои плюсы и минуса, а также требует определенных затрат и усилий.
Так для сварки нужен сварочный аппарат, не все им умеют пользоваться. Тем более для питание сварочного аппарата нужно электричество, а это не совсем бывает удобно, когда работаешь на обесточенном участке. Самозажимные клеммники нельзя использовать на мощную нагрузку. Для опрессовки проводов нужен специальный инструмент пресс клещи и гильзы для опрессовки.
Мне самому больше по душе последний метод – опрессовка. Сварки нет, с паяльником неудобно возиться под потолком, клеммники только на слаботочную сеть и то не всегда. А с пресс клещами удобно работать везде, хоть под потолком, хоть без электричества. Короче говоря, набил руку. Многие сейчас начнут кидать в меня тапками, мол ты не прав и все такое. Лучше вот такой способ . или этот .
Я не говорю, что опрессовка самый лучший способ и все кто делает по другому неправ. Каждый выбирает для себя что то свое, кому то удобно работать с этим инструментом, кому то с другим. Друзья давайте быть толерантными и уважать другие мнения.
Я как автор сайта «Электрик в доме» хочу дополнить тему соединения проводов еще одним постом. В последнее время на сайте мне часто оставляют комментарии по поводу гильз для опрессовки. Вопросы задают разные, например какой размер и материал гильз можно использовать, как делать жим, можно ли использовать укороченную гильзу и т.п. Я понял, что многие люди не совсем разбираются в этом вопросе, у большинства возникают трудности. Поэтому в данной статье разберем такой вопрос как гильзы для опрессовки проводов.
Зажим проводов разного сечения в общий наконечник
Наиболее сложная задача при монтаже (особенно для начинающих мастеров) — объединение проводников различного сечения в одном коннекторе. Чтобы избежать проблем, стоит придерживаться следующих правил:
- Провод большего и меньшего сечения отводятся друг от друга. Это удается сделать, благодаря разной изоляции у проводников, а также запаса по диаметру у юбки наконечника. Более тонкое изделие зачищается на большее расстояние, после чего смещается вперед, чтобы оно первым оказывалось в оконцевателе.
- На втором этапе главный провод до упора вставляется в наконечник и производится опрессовка.
По аналогичному принципу стоит действовать и в случае с двойными НШВИ — сначала заводится тонкий проводник, а после вставляются основные провода. Для обжима рекомендуется применять клещи СТК-03. В процессе работ следите, чтобы инструмент не защелкнулся. Для этого при обжиме удерживайте рычаг трещотки.
Почему именно опрессовка
Пайка многожильного провода не самая простая операция, ведь необходимо оголить все жилы, убедиться, что они чистые с точки зрения контакта и только после этого приступать к пайке. Любая жила в многожильном проводе имеет изоляцию, и это часто создаёт затруднения в работе по установлению надежного контакта.
Как раз опрессовка наконечников кабеля решает все эти задачи, ведь при помощи механического усилия (сжатия) не только разрушается изоляция отдельных жил, но и создаётся прочное соединение всего кабеля для лучшего контакта.

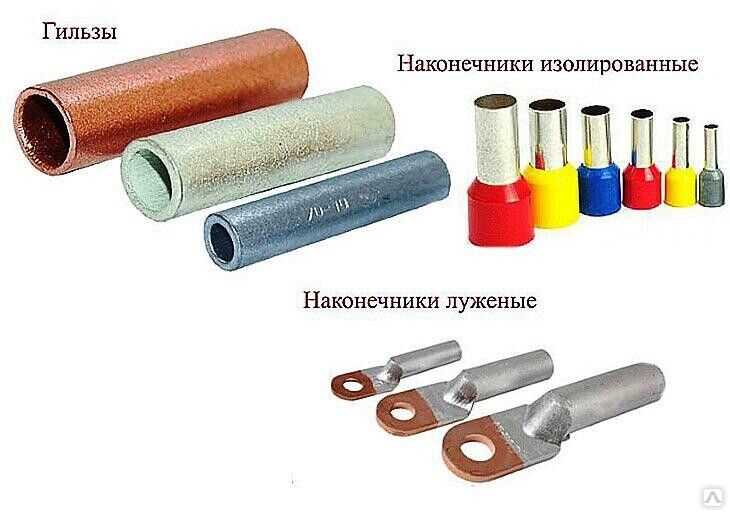

Здесь как раз возникает момент, как выбрать гильзы для опрессовки проводов правильно, ведь они изготавливаются из разных материалов и имеют очень точно прописанные характеристики токов.
Проблема в том, что размер этих гильз невелик, и маркировка непонятна для тех, кто не является специалистом. Но перед этим давайте определим разницу между гильзой и наконечником для опрессовки кабелей.
Ещё одним моментом, которого нет даже в маркировке, является момент затягивания гильзы или наконечника при обжиме. А они совершенно разные для разных типов наконечников, таких как:
- кольцевые (НКИ).
- вилочные (НВИ).
- штыревые круглые (НШКИ).
- плоские (штекерные) разъёмы (РПИ-П, РПИ-М, РШИ-П, РШИ-М и др.).
- ответвители прокалывающего типа (ОВ).
Здесь необходимо вернуться к инструменту, которым обеспечивается опрессовка проводов, ведь на каждом инструменте указаны размеры при стандартной форме губок, а само усилие точно отмеряется диаметрами. Так что, если не ошиблись с диаметром, чрезмерного усилия приложить не сможете.
И, несмотря на то, что наконечники для проводов под опрессовку разные, при одинаковом диаметре и усилие, и стандарт инструмента будут одни и те же. Жаль, что этот параметр на маркировке не отражается. Видимо потому, что обычно такую работу делают профессионалы, а не домашние электрики.
Но как раз стандарты и позволяют домашним электрикам запасти универсальные обжимные клещи и без особых проблем заниматься опрессовкой наконечников кабеля в своих целях. Освоить эту процедуру довольно просто, а технологически она одинакова для обжима коннектора RG-45 и наконечника для трёхфазного автомата.
При опрессовке многожильного кабеля без специальных смазок не обойтись. Поэтому используйте гильзы и наконечники, которые уже имеют такую смазку внутри. В любом случае это одноразовая операция. Снять деталь, чтобы переставить в другое место не получится.
В итоге вы, освоив установку гильз и наконечников, получите возможность быстро восстановить нужное соединение, без проблем осуществить ремонт, а также соединение, которое, по сути, в ремонте не будет нуждаться много лет.
Особенности использования наконечников НШВИ
Для изготовления штыревых втулочных наконечников используется электролитическая медь. На тыльной стороне изделия располагается изоляция. Чтобы предотвратить повреждение металла коррозией, медь обрабатывается с помощью гальванического лужения. Размер этих наконечников варьируется в пределах 0,25-150 мм.
При обжиме НШВИ значительно экономится время, что позволяет упростить процесс подключения электротехнических устройств. Наконечники пригодны для бытового использования. Они предназначены для обжима многожильных проводов любого типа. Производители выпускают НШВИ двух видов. Одни наконечники применяются для обжима одного провода, а другие рассчитаны на два.
Изделия маркируются следующим образом:
- Одинарные – первая цифра маркировки означает размер сечения, а вторая отображает длину контактной части.
- Двойные – цифра «2» в скобках указывает, что данный наконечник предназначен для сращивания двух проводов, а следующее число означает, каков размер сечения каждого из них.

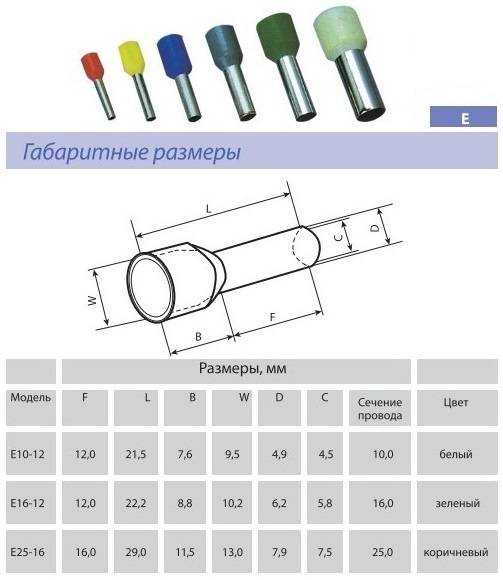

Размеры обжимных наконечников НШВИ бывают от 0,25 до 150 мм
Желательно, чтобы размер хвостовика в наконечнике был немного больше, чем сечение провода, т. е. его оголенных жил. Так, для кабеля 1,25 мм следует приобрести НШВИ сечением 1,5 мм.
Основные правила обжима проводов наконечниками втулочного типа
Качественно соединить провода с помощью наконечника можно и в домашних условиях, не имея профессиональных навыков и знаний. Для этого нужно придерживаться основных правил:
- Правильно подобрать тип и размер наконечника для проводов под обжим.
- Тщательно и правильно зачистить жилы.
- Использовать в работе только специализированный инструмент.
- В точности соблюдать технологию обжима.
Обычно изоляция на проводе снимается с учетом размера контактной части наконечника. После зачистки конец жилы должен совпадать с краем втулки. Чтобы этого добиться, к длине очищенного участка нужно прибавить 2-3 мм
Очень важно правильно подобрать размер наконечника. Чтобы не ошибиться, нужно ориентироваться по цветовой маркировке, в которую окрашены изолирующие манжеты. Для опрессовки проводов втулочными наконечниками необходимо использовать только специальные инструментыДля опрессовки проводов втулочными наконечниками необходимо использовать только специальные инструменты
Для опрессовки проводов втулочными наконечниками необходимо использовать только специальные инструментыДля опрессовки проводов втулочными наконечниками необходимо использовать только специальные инструменты
Существуют некоторые тонкости в работе с изолированными соединителями. Обязательно нужно проследить, чтобы изоляционный материал на проводе до упора заходил внутрь манжеты и полностью перекрывался ею.
Подготовительные работы выполняются в следующем порядке:
- Жилы срезаются строго перпендикулярно.
- Чтобы снять изоляционный слой с жил, необходимо учитывать размер хвостовика и прибавки.
- Если жилы медные, с их поверхности необходимо убрать оксидную пленку. Для этого оголенный участок обезжиривается, после чего смазывается вазелином технического назначения.
- Если форма жил секторная, придется их скруглить.
- Если жилы провода изготовлены из алюминия, этот металл нужно зачистить до блеска. После этого оголенный участок обрабатывается кварце-вазелиновой смазкой, которая предотвратит появление оксидной пленки.
Медные кабельные наконечники и гильзы ПРАЙС-ЛИСТ
Тип: ТМ
Наконечники медные нелуженые (ГОСТ)
Тип: ТМЛ
Наконечники медные луженые (ГОСТ)
Тип: ТМЛ
Наконечники медные луженые (DIN)
Тип: ТМЛс
Наконечники медные луженые «КВТ»
Тип: ТМЛ-У
Наконечники медные с узкой лопаткой
Тип: ТМЛ(2)
Наконечники медные с двумя отверстиями
Тип: ТМЛc(90°)
Наконечники угловые медные луженые
Тип: ТМЛc(45°)
Наконечники угловые медные луженые
Тип: ПМ
Наконечники медные луженые под пайку
Тип: ПГ
Наконечники медные под пайку
Тип: ОГ (ОГУ) СГ
Наконечники медные, глухие, закрепляемые опрессовкой
Тип: НШП
Наконечники медные, штифтовые, под опрессовку (DIN)
Тип: ГМ
Гильзы медные нелуженые
Тип: ГМЛ
Гильзы медные луженые (ГОСТ)
Тип: ГМЛ
Гильзы медные луженые (DIN)
Нюансы работы с НШВИ
Если используется многожильный кабель, то рекомендуется купить наконечник НШВИ. Этот вид не используется для оконцовки провода с одной жилой.
Опрессовка многожильного кабеля выполняется следующим образом:
- необходимо выбрать сечение провода и марку наконечника. Жилы должны входить свободно со стороны юбки;
- тип наконечника следует подобрать с некоторым запасом. Провод с сечением 1,25 мм опрессовывается наконечником от 1,5 кв. мм, а сечение юбки составляет до 2,5 кв. мм.
Вариант НШВИ
Необходимые инструменты
Опрессовка осуществляется специальным инструментом, который позволяет создать необходимое усилие. Пользуются популярностью следующие инструменты:
- пресс клещи для опрессовки наконечников ПК2 и ПК2М применяются для оконцевания жил с сечением до 10 кв. мм;
- инструмент марки ПК1 и ПК1М является более мощным вариантом ручных клещей;
- гидравлические клещи позволяют выполнить опрессовку провода до 10 кв. мм;
- в промышленном производстве используется ручной пресс. Он подходит для проводов до 240 кв. мм;
- гидравлический пресс с электроприводом применяется для кабеля до 300 кв. мм.
Разновидности инструментов
Пресс-клещи с шарнирами усиливают нажим инструмента, что позволяет облегчить процесс ручного обжима. Особым удобством отличаются приспособления с храповым механизмом. Они предотвращают разжимание инструмента до завершения процедуры.
Как обжать провод без инструментов можно посмотреть в данном видеролике:
Гильзы для проводов под опрессовку
Не во всех устройствах или приборах применяются кабельные наконечники — существует еще оконцовка гильзой. Для кабелей с жилами из меди применяются гильзы с маркировкой ГМЛ, что означает медная луженая гильза. Для проводов из алюминия подходит марка ГАО. Это гильза закрытого типа из алюминия. Если требуется выполнить соединение с соединением элементов меди и алюминия, то применяется сплав.
Гильзы для опрессовки
Подготовка к опрессовке
Прежде чем наконечник надеть на жилу, необходимо выполнить определенную подготовку:
- очистите необходимый промежуток провода от изоляции. Для этого можно использовать специальный инструмент;
- жилы скрутите рукой и поместите их в наконечник со стороны юбки.
Важно правильно выбрать сечение жилы, что обеспечить легкий вход в гильзу наконечника
Зачистка проводов
Как обжать провод
После подбора подходящих наконечников и проводов понадобится специальный инструмент. Пресс-клещи напоминают пассатижи, в конце которых есть специальная матрица, куда устанавливаются наконечники и не изолированный участок кабеля
Это приспособление позволяет обеспечить давление наконечника равномерно со всех сторон. Особое внимание стоит уделить типу кабеля, который бывает многожильным или с монолитной жилой
Опрессовка многожильных проводов
Обжим одинарного наконечника
Чтобы сделать качественный обжим рекомендуется соблюдать следующие рекомендации:
- чтобы жилы не выпали из гнезда, проводник следует фиксировать при размещении в матрице инструмента;
- опрессовка выполняется клещами до тех пор, пока не подключится храп механизм, позволяющий блокировать инструмент от разжима;
- если фиксация проводится ручным способом, то контроль производится потягиванием руки. Если обжим качественный, то установка будет плотной без перемещений;
- можно применять инструмент двухконтурного обжима. Оконцовка выполняется с помощью сжимания изолятора и втулки в гнездах с разным диаметром;
- в завершение нужно проверить прочность контакта, немного натягивая элементы.
Обжим одинарного провода
Обжим двойного наконечника
Подключение двух проводников фазе осуществляется на одном контакте. При установке модульных автоматов они соединяются при помощи специальных перемычек. На один контакт приходится пара кабелей.
В этом случае рекомендуется применять НШВИ для двух проводов. Вот некоторые особенности монтажа:
- внутрь манжета устанавливается сразу два провода;
- выполнять обжим лучше пресс-клещами. При опрессовке двойного наконечника лучше использовать матрицу с сечением 6 кв. мм.
Обжим наконечников силового кабеля
Для опрессовки силового кабеля рекомендуется использовать луженый медный наконечник, который защищен от окисления. При отрезке кабеля край может распушиться и станет больше, чем остальная жила. В этом случае край можно снять на точиле. Кабель следует разворачивать так, чтобы круг убирал лишнее вдоль жилок, но не загибал их.
Не стоит использовать для обжима метод пайки, так как на проводах нельзя применять контакт, выполненный только чистым оловом.
Обжим силового кабеля
Как работать с НШВИ
НШВИ подходят только для многожильных проводов, на кабелях с одной жилой они не будут крепко держаться. Сечение хвостовика должно быть немного больше, чем сечение оголенных жил кабеля. Например, для провода 1,25 мм можно купить наконечник НШВИ 1,5 мм.
Инструменты для опрессовки
Выбор инструмента для обжима определяется сечением провода. Чем он больше, тем мощнее должно быть приспособление. Усилий человека недостаточно для создания плотного и равномерного прижима, даже в случае использования бытовых наконечников.
Опрессовка наконечников кабеля выполняется одним из нижеперечисленных инструментов:
- Пресс-клещи марок ПК2 или ПК2М – для ручного использования, подходят для проводов, сечением до 10 кв.мм.
- Гидравлические клещи – предназначены для оконцевания кабеля до 10 кв.мм.
- Пресс-клещи для опрессовки наконечников, марок ПК1 или ПК1М – аналогичны первому инструменту, но усилены длинными рукоятками, за счет этого способны обжать провод до 50 кв.мм.
Более мощные устройства, такие как ручной и гидравлический пресс, используют на производстве. С их помощью можно опрессовать провода, сечением до 30 кв.мм.
Ручные пресс-клещи для домашнего использования
Подготовка к опрессовке
Для опрессовки при помощи кабельного наконечника нужно подготовить провод. Как это сделать смотрите в таблице ниже.
| Фото | Действие |
 |
Измерить глубину хвостовика, прибавить 5 мм и сделать отметку на кабеле |
 |
Очистить жилы от изоляционного слоя, проверить, чтобы край был ровным |
 |
Обезжирить провод и надеть на него наконечник, жилы должны плотно входить внутрь хвостовика |
Как обжать провод: инструкция для одинарного и двойного НШВИ
Провод с наконечником необходимо установить в пресс-клещи в матрицу подходящего размера. В процессе опрессовки нужно следить, чтобы провод не сдвинулся внутри втулки. Первый обжим делают с отступом на 1÷2 мм от края, при необходимости, второй на таком же расстоянии от первого.
Рукоятку пресс-клещей сжимают до полного соприкосновения с поверхностью детали и соединения матрицы, затем передвигают втулку и делают вторую опрессовку. Если хвостовик длинный, работу продолжают до цветной юбки.
Схема опрессовки двойного наконечника практически не отличается. Нужно только вставить одновременно два провода в одно отверстие хвостовика.
Этапы опрессовки провода
Наглядная инструкция опрессовки провода наконечником НШВИ представлена на видео:
Watch this video on YouTube
