Полная характеристика и типы галогенных ламп

Обзор технических характеристик

Выбор галогенных источников света основывается на особенностях помещения и свойствах, функциях самого прибора. Обзор важнейших параметров ламп данного вида:

1. Мощность. Варьируется в пределах от 1 до 20 кВт. Причем есть один важный нюанс, который следует учесть при организации осветительной системы. Так, лампы мощностью до 500 Вт (будь то изделие марки Philips, Osram и др., любого типа с держателем H1, H3, H13 и т.д.) можно располагать в любой плоскости: вертикальной, горизонтальной, под углом 30 и более градусов. А вот исполнения мощностью выше 500 Вт не следует поворачивать в пространстве, их допустимо устанавливать только горизонтально. Погрешность отклонения составляет не более 4 градусов.
2. Напряжение питания ламп. Можно встретить варианты источников света, рассчитанные на стандартное значение 220В с возможностью отклонения до уровня 240В. Рынок предлагает и другие модели – низковольтные. Они подключаются к сети через понижающий трансформатор, который преобразует напряжение до значений 6/12/24В.
3. Световой поток (лм/Вт). Значение мощности определяет, сколько люмен выдаст освещение (прямая зависимость). Для галогенных ламп характерен разброс в пределах от 15 до 22 люмен/Вт.
4. Срок службы. Варьируется в зависимости от интенсивности эксплуатации источника света и условий, в которых он работал (2 000-4 00 часов).
5. Тип цоколя. Этот параметр позволяет определить целевое назначение лампы. Например, исполнения H1, H3, H4, H7 являются наиболее популярными для установки в автомобильных фарах. Отдельно можно выделить сетевые лампы (с цоколем Е14, Е27, G9, G10 и т. д.) и штырьковые.

Низковольтные источники света чаще устанавливаются в помещениях, где требуется снизить риск опасности, например, в ванной комнате.

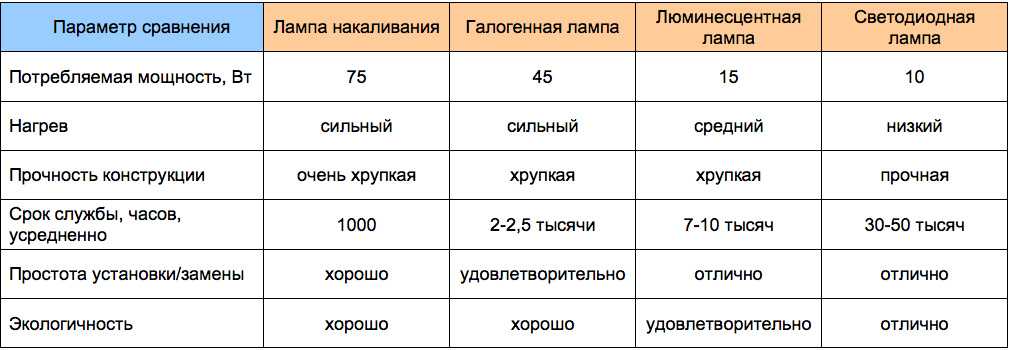

Сравнительный анализ

Если проводить обзор наиболее популярных ламп, то галогенные исполнения занимают средние позиции. Такие приборы любых марок (Osram, Philips) во всем превосходят лампы накаливания: по сроку службы, интенсивности свечения, уровню энергопотребления (хоть ненамного, но галогенные лампы потребляют меньше энергии). По спектру излучения такие источники света превосходят светодиодные и люминесцентные аналоги.

На этом существенные преимущества галогенных исполнений заканчиваются. Любой тест покажет, что по уровню энергопотребления такие лампы намного уступают источникам света на базе диодов и люминесцентным аналогам. По сроку службы галогенный вариант проигрывает так же сильно, как и по многим другим параметрам.

Лучшие марки

Лидерами в данной сфере являются Philips и Osram. Продукция первого из названных производителей не находит конкурентоспособных аналогов, что подтверждается отзывами пользователей. Например, в ассортименте представлен продукция марки Diamond Vision H7, который характеризуется цветовой температурой 5000К. Целевое использование – автомобильные фары, рабочее напряжение такой модели – 12В. Стоимость равна 1 500 руб.

Продукцию марки Osram представляет изделие Night Breaker Unlimited, который светит сильнее, излучает свет белее прочих аналогов. Напряжение питания – 12В, тип цоколя может быть разным: H1, H3, H4, H7, H8, H11. Цена варьируется в пределах от 1 000 до 1 500 руб.

Таким образом, галогенные осветительные приборы сегодня представлены достойными вариантами, например, модель Diamond Vision H7 5000K от марки Osram или Night Breaker Unlimited производителя Philips. Стоимость продукции столь высокого класса также довольно велика, но в результате пользователь получит высокоэффективный источник света

Перед покупкой следует обратить внимание, соответствуют ли выбранные изделия условиям эксплуатации: сколько люмен излучают, какой мощностью и напряжением характеризуются

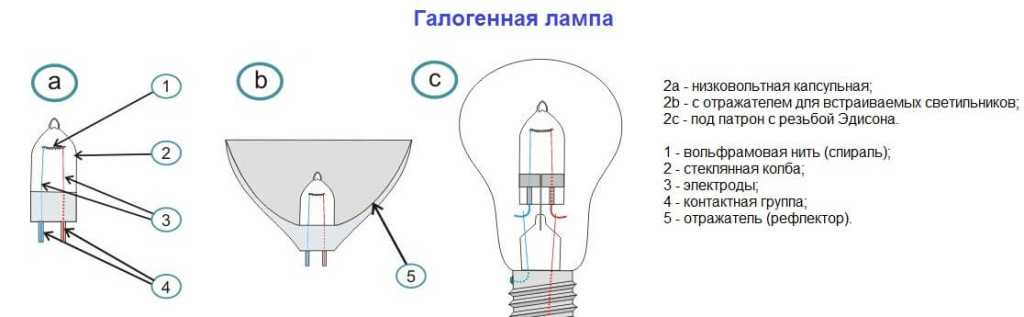

Конструкционные особенности

Внешне при условии наличия определенного типа цоколя галогенные источники света можно спутать с лампами накаливания. Главное отличие между этими вариантами заключается в наличии газообразных веществ, которые находятся внутри колбы галогенного исполнения. Конструкция разных моделей таких ламп отличается.

Например, линейные исполнения оснащены двумя цоколями по обе стороны продолговатой колбы. Существуют также источники света всего лишь с одним держателем. Это капсульные модели, вариант лампы с цоколем Е14, Е27, H11, H4, H13, H3 и другие.

Основные элементы конструкции помимо держателя: колба с газообразным наполнением, нить накаливания, традиционно выполненная с применением вольфрама. В некоторых вариантах (например, лампа X-Treme Vision от производителя Philips с цоколем H4) предусмотрено два тела накала (спиралевидная нить). Принцип действия заключается в обратимом процессе высвобождения атомов вольфрама по мере нагрева нити.

При повышении температуры с тела накала испаряются частицы вольфрама и вступают в реакцию с составными веществами газообразного наполнения колбы (йод или бром), благодаря которым не происходит осаждения на стенках колбы простейших частиц вольфрама.

Технические характеристики галогенных источников света.

1. Тип цоколя. От него зависит размер, конструкция светильника, схема подключения.
2. Рабочее напряжение: постоянное (6, 12, 24 Вольта) или переменное.
3. Мощность. Зависит от конструкции источника света: линейный лампы выпускают до 20 кВ, а миниатюрные бывают 20, 30, 40, 50 Вт и др.
4. Цветовая температура: практически не меняется. Находится в интервале 2700 – 3000 К. Теплый свет комфортен для глаз.
5. Индекс цветопередачи. Приближается к 100 – цвета не искажаются.
6. Срок службы. В среднем 2000 часов. Если же условия работы будут «идеальными» (без скачков напряжения и т.п.), то он увеличится до 4000 часов.

Как правильно выбрать галогенную лампу

Основные ошибки при выборе галогенных ламп – не учитывать их нагрев и сложность в демонтаже перегоревших устройств. При близком расположении к перекрытию – например, потолочное освещение, она «прикипает» к патрону горячим цоколем. Небольшие размеры лишают возможности обхватить конструкцию с патроном.

На что обратить внимание при покупке галогенки, чтобы использовать ее рационально. Где будет стоять, от какого тока работает, нужна ли регулировка яркости

Советы специалиста помогут избежать ошибок.

Вместо обычной лампы накаливания вкручивают модели со спиральным цоколем. Но в люстру с расположенными вверх плафонами их ставить нельзя. Сильный поток горячего воздуха плюс излучение быстро сожгут потолок вокруг светильника.

Выбирая производителя и решая, какой фирмы лучше продукция, обращайте внимание на отечественные бренды. Они максимально адаптированы к местным условиям, без последствий переносят перепады напряжения и его понижение

Где искать галогенки

Галогенные лампочки производятся разными фирмами. Выбор большой, характеристики во многом совпадают. Отечественные компании наладили выпуск изделий, не уступающих по качеству лучшим мировым.

Под брендом Германии предлагают продукцию, сделанную в Китае. Плюс КНР имеет собственные бренды и следит за их качеством.

Виды энергосберегающих лампочек для дома

Энергосберегающими называются компактные люминесцентные лампочки, сокращенно называются КЛЛ. Далее по тексту будет использоваться сокращение. По конструкции это обычный люминесцентный источник света в более компактном формате. Блок питания установлен в основании корпуса у цоколя, для охлаждения делают небольшие отверстия, через которые циркулирует воздух.

1. Основные разновидности:
2. форма в виде спирали, круга, квадрата, подковообразная;
3. цоколь Е14, Е27, Е40;
4. с колбой в виде груши, свечи, шара;
5. возможность регулирования яркости, диммирование.

Если вы решите перейти с КЛЛ на светодиодные, то столкнётесь с распространённой проблемой. У светодиодок с цоколем Е14 световой поток бывает не более 600лм, из-за того что размеры ограничены. Мощность при этом составляет 6-7вт, это почти аналог накаливания на 60вт. Для освещения помещения, где раньше стояли КЛЛ светодиодок может не хватить. Освещенность будет ниже положенного, а она должна быть с запасом, учитывая деградацию светодиодов. Мощных нет даже у китайцев, хотя они и пишут в параметрах от 1000 до 1500лм, что завышено в 2-3 раза. Только недавно появились светодиодные Е14 на 800-900 люмен, энергопотребление 10вт производства компании X-Flash. Но сейчас они дефицитные, E14 на 10W раскупают сразу, даже на сайте изготовителя бывают не часто.

• Основным недостатком КЛЛ будет:
• медленный розжиг до 10 минут;
• снижение светоотдачи при низких температурах.

Лампочки энергосберегающие как выбрать

Чтобы выбрать лучшие энергосберегающие лампы необходимо знать 9 основных параметров, половина аналогичны диодным.

1. Основные характеристики:
2. номинальная мощность- энергопотребление;
3. коэффициент мощности – отношение активной и реактивной;
4. световой поток – яркость источника;
5. цветовая температура – 2700К теплый белый или нейтрально белый 4000К;
6. индекс цветопередачи CRI – передача цвета предметов;
7. время разогрева – период времени через который она светит на 60-80%;
8. время зажигания – время требуемое на зажигание;
9. срок службы – количество часов, через которое яркость упадёт на 30% от начального;
10. количество циклов переключения.

Срок службы энергосберегающих ламп

Сейчас большое количество энергосберегающих ламп импортируется из Китая. Ищут в Китае завод по производству, ставят на них свой бренд и продают в России. Чтобы продавать, торговой марке не обязательно в них разбираться и иметь свою лабораторию.

• Китайцы этим пользуются, подсовывая более худшие светодиоды с худшими параметрами. Потом и получается, изготовитель обещает одни параметры, а на самом деле технические характеристики другие.
• китайские до 3.000 — 5.000 ч., хотя обещают до 10.000ч.;
• фирменные 6.000 — 10.000 ч.

Вероятность выхода из строя от Osram:

Выход из строя
эксплуатация 2 000 ч	0,99
эксплуатация 4 000 ч	0,99
эксплуатация 6 000 ч	0,95
эксплуатация 8 000 ч	0,81

Отечественные торговые марки посылают светотехнику ко мне на тесты, некоторых китайцы очень сильно обманывают и не признаются в обмане. Подсовывают левые результаты тестов в качестве доказательств, которыми они могут убедить дилетанта.

Посмотрев результаты тестов, было понятно, как они обманывают. Дешевые лампы малоизвестных отечественных брендов работают гораздо меньше фирменных энергосберегающих от Osram, Philips и других известных.

У дешевых ниже качество комплектующих в блоке питания. К тому же он сильно нагревается, сокращая срок службы. Наверное вы видали почерневшие, в той части, где размещен блок питания.  На срок эксплуатации влияет и качество сборки, китайские производители экономят на всё, даже где это невозможно сделать. Поэтому вместо обещанных 15.000 часов дешевая работает 5.000ч., то есть характеристики завышены. Фирменные Филипсы и Осрамы гарантированно работают указанный период времени, зарубежом требования к лампочкам более жесткие. У Philips есть модели с работой до 10 тыс.ч, но и сцена у них соответственно гораздо выше. Косвенно можно определить по гарантийному сроку. Если гарантия 1 год, то не надейтесь на длительный срок работы. Гарантию 3-5 лет дают только на качественные.

После того как мы выяснили что светодиодные лампочки лучше энергосберегающих, самое время выяснить как подключить светодиодную лампу вместо люминесцентной

Различия галогеновых ламп

В зависимости от назначения галогенные источники света могут различаться:

• по конструкции;
• по цоколю;
• по напряжению питания.

Конструкция и тип

На сегодняшний день промышленность выпускает галогенные лампы разнообразных размеров и форм. Капсульные приборы имеют вид компактной колбы-капсулы, которая в дополнение может оснащаться отражателем. Обычно такие лампы используют на транспортных средствах и в светотехнике (кино и фотосъемка, проекторы и пр.), но могут применяться и для точечного освещения жилых помещений или ландшафтного дизайна.



Капсульные галогенные лампы с собственным отражателем света и без

Линейные приборы имеют сильно вытянутую колбу и напоминают трубчатую люминесцентную лампу в миниатюре. Контакты для подключения питания у таких источников света расположены по краям колбы. Основная сфера применения линейных ламп – театральные, осветительные, поисковые прожектора и прожектора декоративной подсветки. Используются такие приборы для кино и фотосъемки.



Линейная галогенная лампа и прожекторы, ее использующие

Поскольку галогенная лампа сильно нагревается, она является сильным источником инфракрасного излучения. IRC-лампы, появившиеся относительно недавно, лишены этого недостатка. Специальное покрытие колбы пропускает видимый свет, но отражает ИК излучение, которое возвращается в колбу. Такое решение имеет сразу несколько преимуществ. Во-первых, IRC прибор несильно нагревает близкорасположенные объекты. Во-вторых, и это главное, за счет уменьшения расхода тепла лампа примерно на 45% экономичнее своего обычного галогенного собрата и имеет вдвое больший срок службы.

IRC-лампы выпускаются различных типоразмеров, и с первого взгляда могут выглядеть, как обычные. Отличить их от простых галогенок можно по маркировке IRC.

Инфракрасные лампы в отличие от IRC действуют с точностью до наоборот. Специальное покрытие пропускает ИК излучение, но задерживает видимый свет. Такие приборы намного эффективнее обычных и даже керамических ТЭНов. Им не требуется время на разогрев – они выходят на рабочий режим сразу же после включения и так же быстро остывают.

ИК-галогенная лампа и обогреватель, ее использующий

Последний тип галогенных ламп – прибор с дополнительной внешней колбой. С виду такое изделие почти не отличается от обычной лампочки: тот же цоколь, та же форма колбы. Но если присмотреться, то вместо вольфрамовой спирали можно увидеть миниатюрную галогенную лампу. Для чего нужна дополнительная колба? Во-первых, она предотвращает контакт с раскаленной галогенной лампой. Это исключает вероятность сильного ожога при прикосновении и делает прибор более пожаробезопасным.

Во-вторых, внешняя колба защищает основную от загрязнения, которого галогенные лампы очень боятся: раскалившаяся до 250 градусов Цельсия грязь вызывает локальный перегрев основной колбы и, как следствие, выход прибора из строя. Привычный внешний вид позволяет легко заменить лампу накаливания на галогенную, не изменяя внешнего вида светильника.

Обычно двухколбовые лампы оснащаются цоколем Эдисона того или иного размера и используются для замены обычных лампочек накаливания.

Цоколь

Тип цоколя, при помощи которого на лампу подается напряжение, зависит от назначения галогенки, ее размера, конструкции и величины питающего напряжения. Низковольтные компактные лампы обычно имеют штырьковый цоколь GU 5.3, G4, GY 6.35. Чтобы такой прибор не вставить вместо лампы на напряжение 220 или 110 В, последние оснащаются цоколями GU10 (с фиксацией), G9 или G12  (большой штырьковый).

Приборы с цоколем Эдисона (Е27 и E14) служат для замены обычных ламп накаливания. Практически все они снабжены дополнительной колбой. Линейные галогенки имеют разъем R7, а те, что предназначены для установки в транспортные средства, обычно выпускаются со стандартным «автомобильным» цоколем Н или HR.

Основные типы цоколей, устанавливаемых на галогенные источники света

Питание

Галогенные источники освещения выпускаются на несколько рабочих напряжений. Их не так много: 12, 24, 110 и 220 вольт. Лампы на 24 и 12 вольт предназначены для работы в автономной аппаратуре (фонари, переносные осветители и пр.) и транспортных средствах: автомобилях, мотоциклах, поездах, самолетах. Приборы с напряжением 110 и 220 В используются для освещения стационарных объектов: квартир, производственных помещений, стоянок и т. д.

Тем не менее 12- и 24-вольтовые лампы успешно используются и для обычного стационарного освещения в точечных светильниках для подвесных потолков. Для этого их достаточно включить в сеть 110 или 220 В через понижающий трансформатор – электромагнитный или электронный.

Обзор лучших производителей

Среди производителей лучших видов галогенных ламп можно назвать такие авторитетные компании, как:

• Osram;
• Philips;
• Navigator;
• Camelion.

Osram. Это известная немецкая фирма, которая была основана еще в конце XIX столетия. Сейчас высокотехнологичная продукция выпускается на 48 заводах, расположенных в 17 странах, при этом экспорт ведется в 150 государств.

Фирма OSRAM специализируется на выпуске всевозможных осветительных приборов, при этом наибольшую часть оборота составляют бытовые источники света

Среди широкого ассортимента продукции присутствует несколько сотен различных видов галогенных изделий, которые различаются по типу – капсульные, линейные, с внешней колбой. Они разнятся по размеру, дизайну, мощности, виду цоколя.

Philips. Нидерландский концерн, созданный в 1891 году. В настоящее время является одним из лидеров по производству осветительных товаров.

В каталогах представлен огромный выбор галогенок, среди них модели традиционной формы, капсульные и рефлекторные приборы, дающие интенсивный свет, который позволяет осветить любой уголок дома.

В производстве всех линеек продукции, в том числе и галогенных устройств, компания Philips широко применяет инновационные технологии, что позволяет обеспечить высочайшее качество изделий

Предлагаются также модели с регулировкой яркости светового потока, а также галогенные фары. Последние оснащаются особым ультрафиолетовым фильтром, который препятствует пожелтению автофар.

Как утверждает производитель, глаза водителя в этом случае не устают, что благотворно сказывается на безопасности движения.

Navigator. История бренда стартовала в 1993 г. Первоначально компания занималась выводом на рынок продукции других фирм, однако с 2006 года занялось изготовлением собственных изделий. Для этого в г. Клин были созданы высокотехнологичные производственные линии.

Для всей продукции Navigator характерна надежность, безопасность в эксплуатации, хорошее качество и демократичная стоимость. Изделия этой фирмы – отличный бюджетный вариант

Сейчас в ассортименте представлены лампы разных типов, включая всевозможные галогенки, предназначенные для внутреннего и наружного освещения.

Camelion. Марка с мировым именем, имеющая дистрибьюторскую партнерскую сеть в 80 государствах на всех континентах. Бренд вышел на рынок в 1997 году, а вскоре ему удалось занять лидирующие позиции в РФ, Беларуси и других стран СНГ.

Кроме того, компания стала официальным поставщиком мировой сети Carrefour. В каталогах представлено более 1000 наименований различных видов изделий, включая источники света для промышленных и бытовых целей, лампы разных видов, устройства управления и другие.

На сегодняшний день эта компания возглавляет рейтинг по выпуску различных видов светильников для дома и офиса, включая и галогенные устройства

Основополагающее значение предприятие уделяет качеству изготовляемой продукции, которая подвергается неоднократным проверкам как в собственной лаборатории, так и в сертификационных центрах РФ.

Специалисты проводят тщательный отбор деталей и комплектующих, а также контролируют все этапы производства.

Лампы накаливания

Лампы накаливания – это самый первый вид электрических ламп, их еще называют «лампы Ильича», так как в России они нашли широкое распространение при В.И. Ленине.

Достоинства ламп накаливания

• Низкая стоимость. На сегодняшний день это самый дешёвый тип электрических ламп.
• Лампы накаливания имеют сплошной (непрерывный) спектр излучения, в видимой части которого, преобладают оранжево-красные лучи. Соответственно при освещении такими лампами усиливаются «теплые» цветовые тона (красный, оранжевый, коричневый) и ослабляются «холодные» (голубой, зеленый, фиолетовый). Однако, этот фактор является не только достоинством, но и недостатком.

Недостатки ламп накаливания

Лампы накаливания не могут обеспечить высокое качество цветопередачи, однако способны принести в дом атмосферу уюта и тепла

Категорически не подходят для освещения витрин и торговых площадей в тех магазинах, где покупателю важно видеть точный цвет товара.
Лампы накаливания обладают высоким энергопотреблением. Существуют модели ламп накаливания с различными видами напыления, которые более экономичны.
При проектировании интерьера следует учитывать высокую теплоотдачу этих ламп и использовать их на безопасном расстоянии от плавких (натяжные ПВХ потолки, полиуретановые элементы декора) и пожароопасных материалов.

Стандартные модели

Philips Crystal Vision H4

Несмотря на то, что эта продукция достаточно дорого стоит, она все равно пользуется популярностью у многих автолюбителей. Прежде всего, в комплекте поставляются две лампы в фары ближнего и дальнего света, однако еще есть и лампочки габаритов. Все это упаковано в весьма презентабельный пластиковый блистер, который без ножниц открыть не получится – это значит, что пользователь получает действительно оригинальную продукцию. Кроме того, эти лампочки хороши еще и тем, что у них грамотно подобрана цветовая температура. Светят они несколько хуже по сравнению с продукцией премиального класса, однако все-таки вполне себе достойно.

Ещё: Топ-10 лучших фрикционных шин для автомобиля, как выбрать липучку?

При использовании ближнего света фары будут четко прорисовывать объекты, находящиеся не только на дорожном покрытии, например, ямы или ухабы, но и предметы, расположенные на обочине. По надежности в значительной степени превосходят дорогостоящие аналоги. Показатель освещенности дальнего света составляет свыше ста люкс – это один из лучших показателей во всем рейтинге.

Преимущества:

• Продолжительный ресурс эксплуатации;
• Достаточно хорошо работает не только ближний, но и дальний свет;
• Оптимально подобрана цветовая температура;
• Не слишком сильно нагреваются во время работы;
• Имеют степень защиты от проникновения влаги и пыли IP

Недостатки:

Довольно дорого стоит.

Лампа Philips Crystal Vision H4

NARVA H4 STANDARD 48881

Спешим представить самый дешевый вариант лампы с цоколем H4 во всем нашем рейтинге. Несмотря на то, что продукция у разработчика вышла действительно наиболее бюджетной, по качеству ближнего освещения она в полной степени сравнялась с моделями, принадлежащими к премиальному классу. Сама лампа способна продемонстрировать прекрасную освещенность и грамотное распределение светового потока. Такие лампочки прекрасно подойдут для использования в рамках городских условия. Продукция отличается довольно длительным сроком службы.

При использовании дальнего света лучше всего удается увидеть зону правой обочины. Вообще, как утверждают пользователи, к этой лампе приличное количество нареканий именно по отношению к дальнему свету. На трассе он слабоват, причем даже на тщательно отрегулированных фарах.

Преимущества:

• Характеристики продукции весьма стабильные;
• Достойное качество по очень низкой цене;
• Ближний свет работает действительно превосходно.

Недостатки:

Дальнее освещение работает слабовато, поэтому на трассах такие лампочки вряд ли очень помогут.

Лампа NARVA H4 STANDARD 48881

Osram Original H4

В этой продукции все получилось максимально сбалансированно. Прежде всего, лампочка не будет слишком уж сильно нагреваться, ее корпус производится из оригинального стекла повышенной прочности, оснащен надежной защитой от попадания пыли и влаги. Лампа прекрасно себя показывает при работе как с ближним, так и с дальним светом. О последнем хотелось бы сказать отдельно: прежде всего, эта лампа обладает чрезвычайно мягким желтоватым светом. По этой причине она не будет бить в глаза встречным водителям. Однако стоит отметить, что дальность освещения у этой модели не такая значительная, как хотелось бы, поэтому в ночные часы быстрее 100 км/ч навряд ли удастся разогнаться.

Лампа характеризуется продолжительным сроком службы, отличается очень стабильным качеством изготовления. Как отмечают пользователи, устройство лучше всего показывает свои положительные свойства при установке в высоко расположенные над землей фары.

Преимущества:

• Тщательно продуманная система светораспределения при использовании ближнего света;
• Вероятность ослепить встречного водителя дальним светом практически равна нулю;
• Продолжительный ресурс работы.

Недостатки:

Дальность дальнего света оставляет желать лучшего.

Лампа Osram Original H4
