Какое сечение кабеля для электроплиты с духовкой нужно

Как подключить варочную панель самостоятельно

Подключить варочную панель под силу любому, кто читает электрические схемы и умеет пользоваться инструментами:

1. Потребуется проложить отдельную кабельную линию для присоединения к сети варочной панели алюминиевым или медным проводом сечение не меньше 6 кв. мм. По требованиям ПТБ (правила техники безопасности) и ПУЭ подключить варочную панель с розетками на одну фазу категорически запрещено. При максимальной мощности варочная панель потребляет около 20 А. От большой нагрузки старая проводка сечением 3 кв. мм может перегреться и даже воспламениться. Неравномерная нагрузка может вызвать перерывы при подаче энергии, так как будет срабатывать дифференциальный автомат.
2. Нужно подключить корпус варочной поверхности и “земляную клемму” розетки к заземленному корпусу.
3. Необходимо переделать вводной щит, установить автомат двухполюсного на 40 А или УЗО и дифференциального автомата на 30 мА (для автоматического отключения энергии при коротком замыкании или пробое высокого напряжения на корпус).
4. Заменить бытовой счетчик на более мощный.

Понадобятся следующие инструменты и материалы:

• кусачки электрические;
• отвертка с диэлектрической ручкой;
• кабель типа NYM или ВВГ;
• комбинированные пассатижи;
• кабель типа ПВС для того, чтобы подсоединить варочную панель к электрической вилке (если нет в комплекте с варочной панелью);
• силовая розетка и вилка 32-40 А в комплекте;
• наконечники НШВ;
• дифференциальный автомат;
• индикаторная отвертка;
• гильзы ГМЛ или клеммник.

Главная задача при подключении состоит в том, чтобы отдельным кабелем, рассчитанным на ток не менее 40 А, через защитную аппаратуру дать напряжение на контактные лепестки розетки или варочную панель.

Если сразу включить все конфорки варочной панели на полную мощность, то потребляемый ток достигнет 40 А. Чтобы предотвратить нагрев внутренней проводки и возгорание изоляции запрещено подключать варочную панель в одну линию с другими розетками или другой встроенной техникой.

Согласно требованиям ПТБ и ПУЭ для защиты от поражения током (при случайном прикосновении к токоведущим местам под напряжением или коротком замыкании оборудования) на вводном щитке устанавливаются устройства, которые ограничивают максимально потребляемый ток и отключают питание при утечке тока.

При самостоятельном подключении варочной панели к трехфазной сети нужно четко различать следующие термины:

• логический ноль — напряжение на плюсовой клемме источника тока;
• защитное заземление — соединение корпуса устройства с заземляющим проводом;
• защитное зануление — соединение отдельных точек схемы со средним выводом обмотки трансформатора трехфазной сети.

Подмена понятий представленных терминов может привести к серьезным ошибкам в ходе выполнения монтажных работ, возгоранию кабелей, повреждению внутренней проводки, выходу из строя самой варочной поверхности или даже поражению электрическим током.

Чтобы подключить отдельную линию от вводного щитка к варочной панели, выполняют следующее:

1. Устанавливают дифференциальный автомат до 30 мА (для отключения при случайном прикосновении к деталям под напряжением).
2. Меняют электрический счетчик на другой с током не менее 40 А.
3. Устанавливают двухполюсный автомат до 40 А (для защиты от короткого замыкания внутри варочной панели).

Все работы под напряжением выполняют в перчатках из диэлектрика, в обуви на кожаной или резиновой подошве, стоя на резиновом коврике. Если человек дома один, такие работы выполнять нельзя. При поражении током второй человек сможет обесточить сеть и оказать первую помощь. Выполняя монтажные работы по установке варочной панели, не забывайте о правилах безопасности и ПУЭ. От этого зависит не только результат, но и жизнь.

Рассмотрим пошагово процесс подключения:

Взять кабель нужной длины, который будет соединять варочную поверхность со штепсельной вилкой.
Снять крышку с отсека питания, отверткой выкручивая винт.
К штепсельной вилке подсоединить шнур питания, при этом обращая внимание на подключение жилы заземления (желто-зеленого цвета).
Удалить защитную пластину, которая прикрывает контакты.
Шнур от штепсельной вилки подсоединить к колодке питания, соблюдая цвет изоляции (желтый с зеленым —  это заземление, коричневый и синий — это фаза и ноль), между фазными клеммами устанавливаем перемычку и крепко зажимаем ее болтами.
Затянуть клеммы кабеля на колодке питания.
Проверить монтаж и включить панель при помощи сенсорных кнопок.

Выбор типа соединения

Есть три основных вида соединения, при помощи которых можно привести в работу электрическую плиту. Каждый из них можно применять в частных домах и квартирах, на дачах.

Прямым подключением

Такой вариант является наиболее безопасным, ведь при отсутствии дополнительных кабелей снижается риск того, что техника перегреется. В новостройках строители очень просто решают подобные вопросы: они не монтируют коробки, а просто изолируют кабель.

Схема подключения напрямую

Через клеммную коробку

В новых квартирах есть раздаточные коробки, установленные в кухнях на уровне не ниже 60 см от поверхности пола. Прибор следует монтировать не далее двух метров от нее. Производятся клеммные коробки из качественного металла или прочного пластика.

Данная деталь уже подключена к домашней электросети, остается дело за малым — подсоединить технику. Схема простая и не требует особых навыков. Внутри блока имеется три цветных провода:

• черный — фаза;
• синий — ноль;
• желтый — заземление.

  Обозначение проводов

Подключать жилы к блоку необходимо в соответствие с цветовой гаммой. Ошибиться в такой схеме просто невозможно.

Следует хорошо проверить качество затяжки соединительных винтов, после чего закрыть крышку.

Через розетку

Следующим видом подсоединения электрических приборов к сети является установка розетки специальной конфигурации и с обязательным заземлением.

Сегодня на кухне используют розетки трех основных видов.

1. Российская разработка с верхним расположением провода заземления, его вход развернут на 90° к остальным двум отверстиям.
2. Производства Республики Беларусь — здесь все контакты развернуты на 120°.
3. Европейский вид — два контакта круглого сечения, а заземление плоского и находится внизу устройства. Это устаревший вариант, потому что сейчас многие страны перешли на свои личные виды розеток.

Инструменты для работы

Если нужно подсоединить провод для электроплиты, потребуется обзавестись некоторыми инструментами для будущей установки. К ним относится:

автовыключатель на тридцать два Ампера, с двумя полюсами;

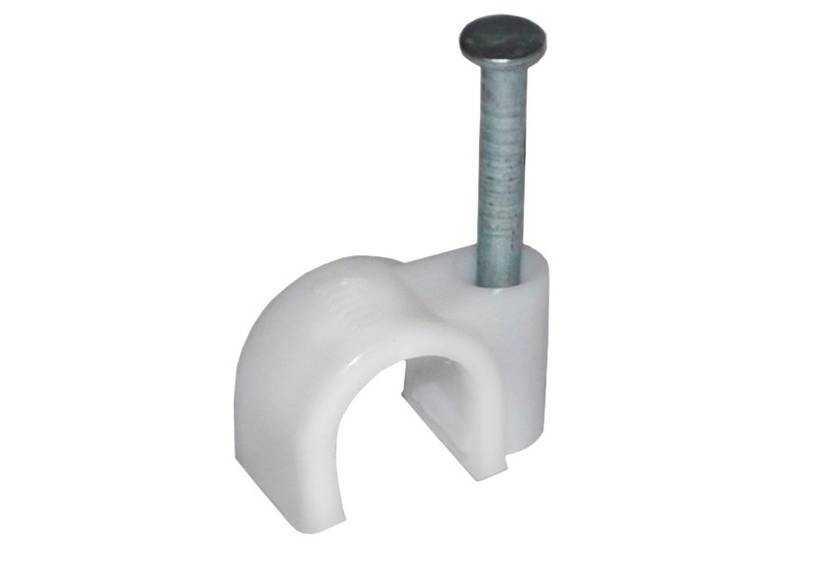

кабельные скобы;

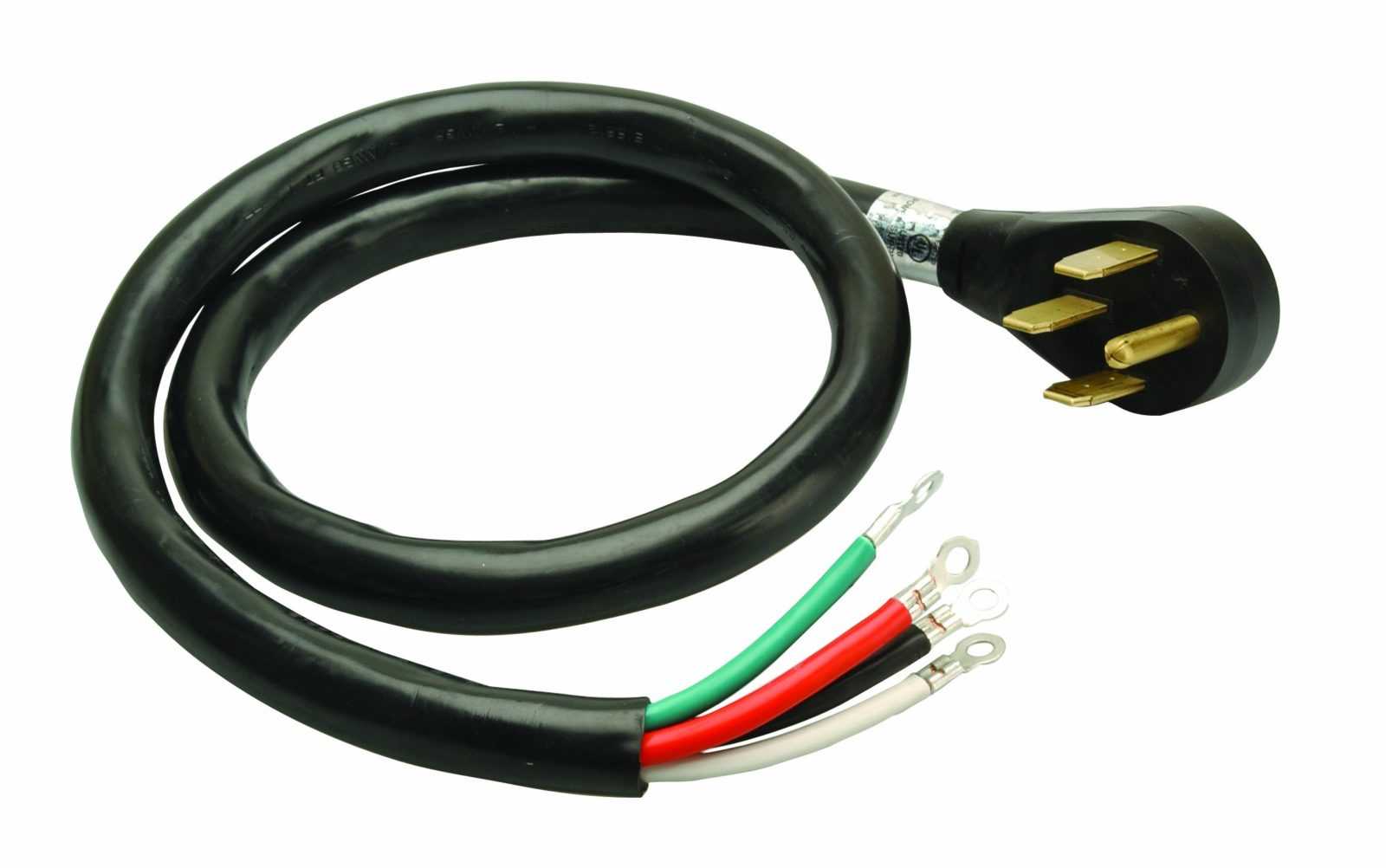

разъём для провода;

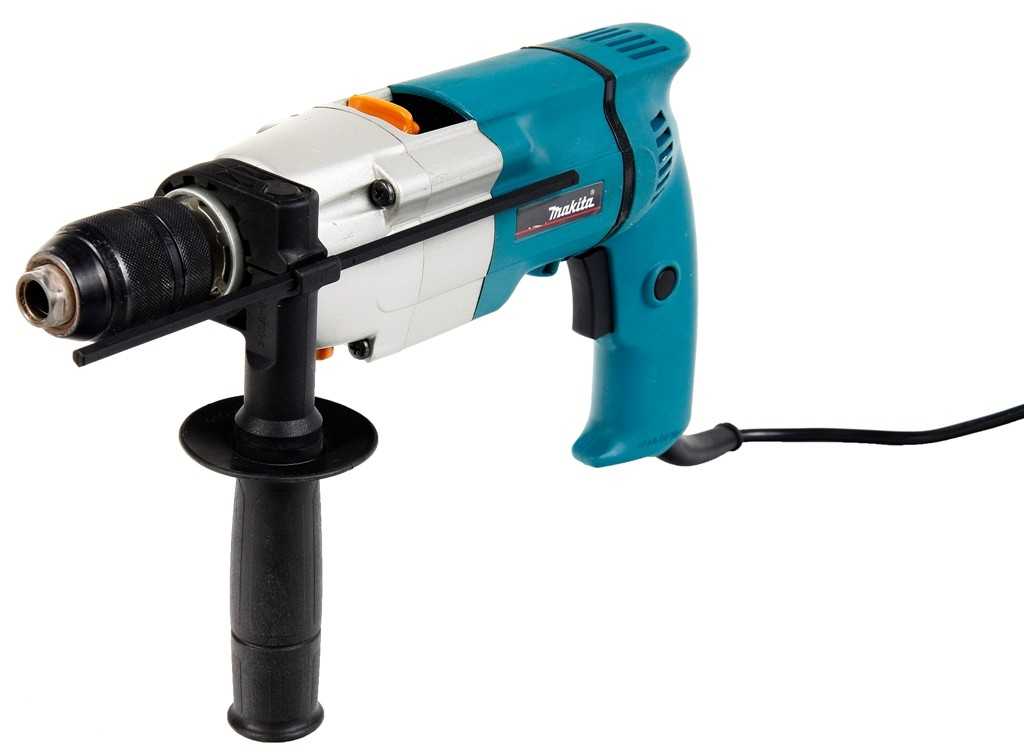

электродрель (тут нужно обзавестись широким ассортиментом свёрл с разным диаметром);

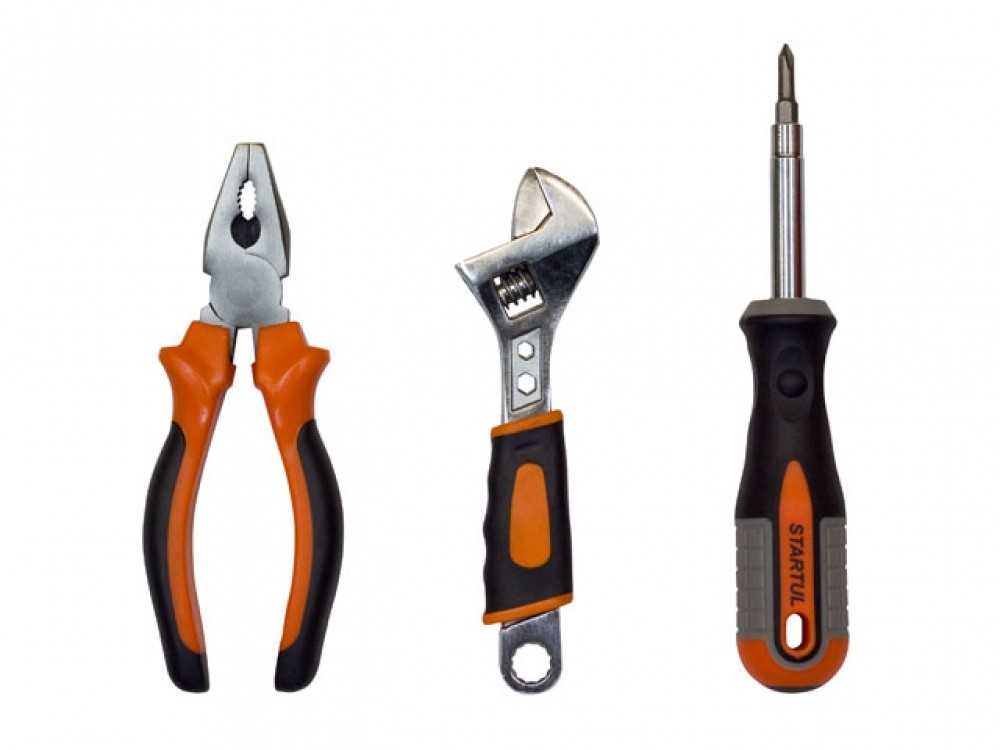

отвёртки, плоскогубцы (при неумении работать плоскогубцами воспользуйтесь ножовкой);

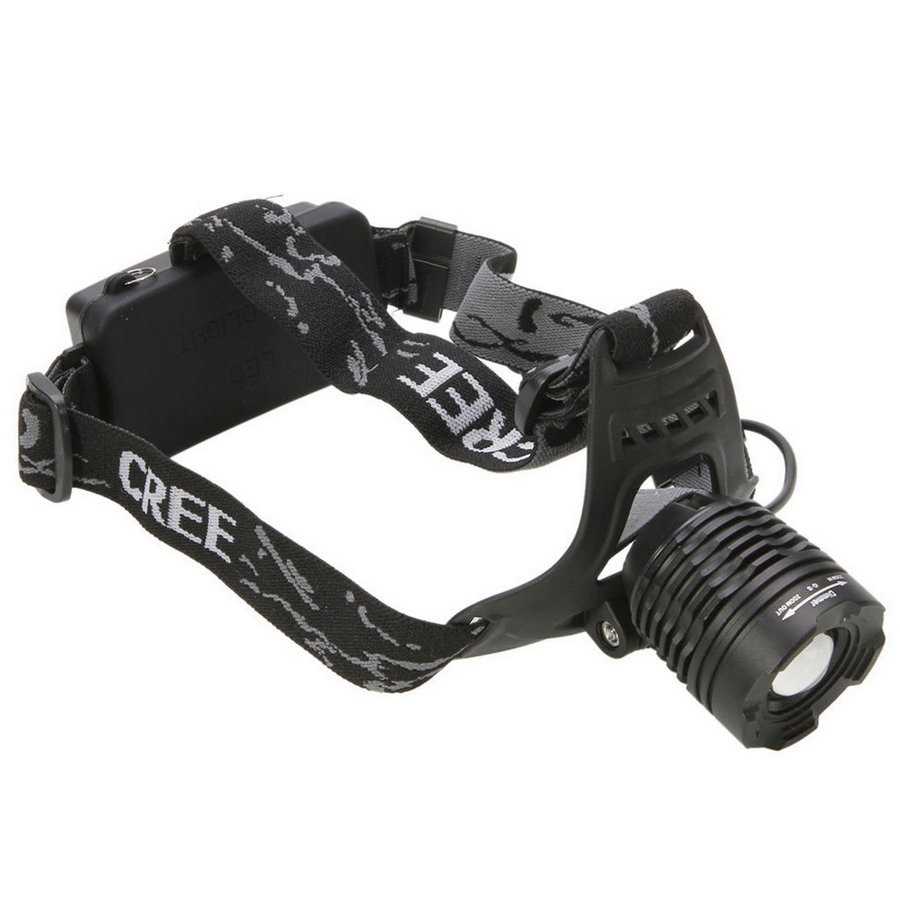

молоток и налобный фонарик;

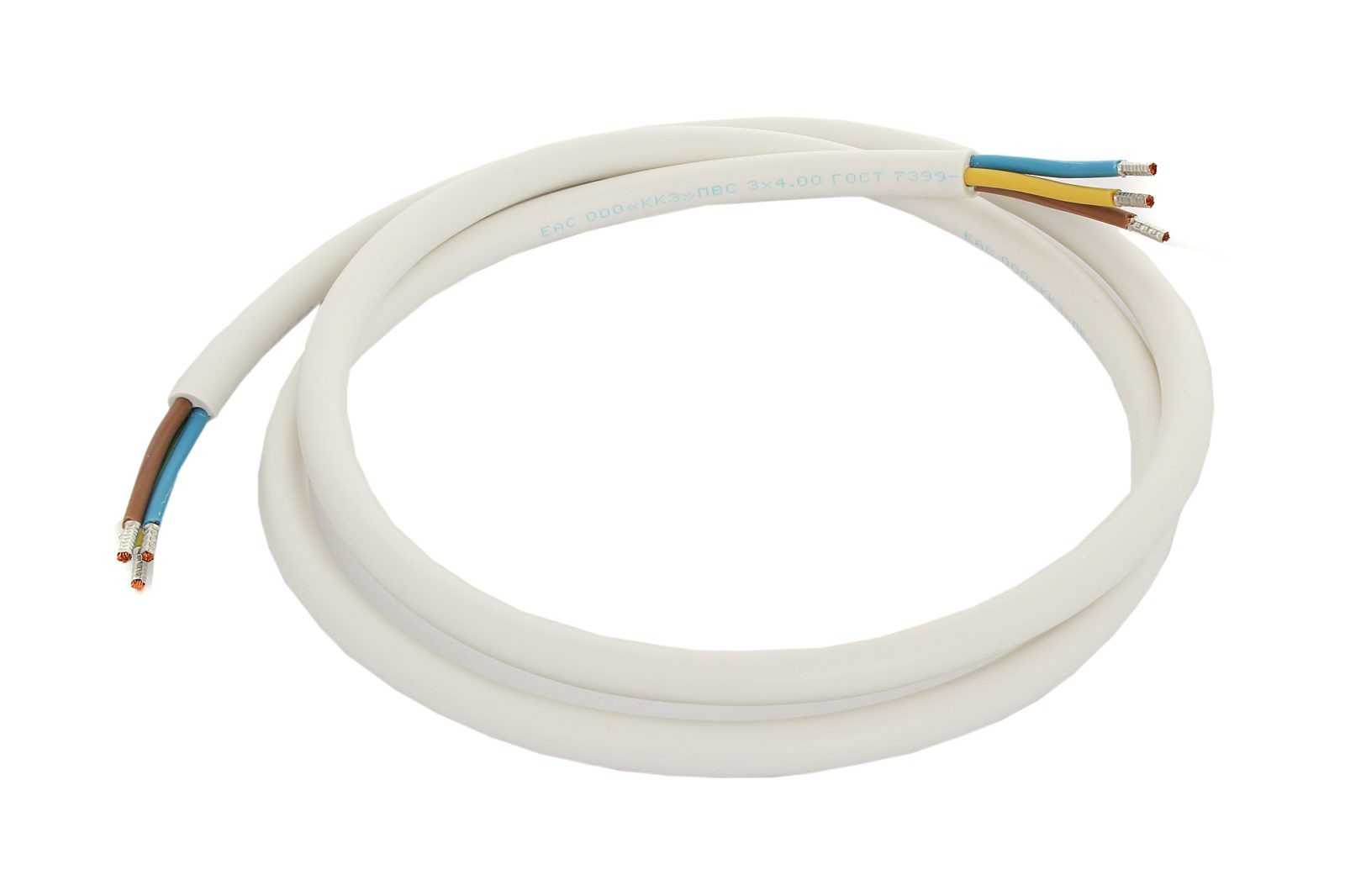

непосредственно сам кабель с нужным диаметром сечения (сечение провода электроплиты 9 Квт выбирается самостоятельно);

покрытие с антикоррозийным эффектом (если применяете кабель из меди, такое покрытие не нужно).

Если у вас нет какого-либо инструмента из вышеперечисленных или вы не уверены в своих силах, лучше воспользуйтесь услугами мастера.

Сечение кабеля для открытой электропроводки

Чтобы воспользоваться таблицами и правильно выбрать сечение кабеля для дома или квартиры, нам необходимо знать силу тока, или знать мощность всех бытовых электроприемников.

Ток рассчитывается по следующим формулам:

– для однофазной сети напряжением 220 Вольт:

где Р – сумма всех мощностей бытовых электроприемников, Вт;

     U – напряжение однофазной сети 220 В;

     cos(фи) – коэффициент мощности, для жилых зданий  равен 1, для производства будет 0.8, а в среднем 0,9.

– для трехфазной сети напряжением 380 Вольт:

в этой формуле все тоже самое, как и для однофазной сети, только в знаменатель, т.к. сеть трехфазная, добавляем корень 3 и напряжение будет равно 380 В.

Чтобы выбрать сечение кабеля для дома или квартиры, по вышеуказанным таблицам, достаточно знать сумму мощностей электроприемников данной кабельной линии (группы). Расчет тока все равно нам будет нужен при проектировании электрощита (выбор автоматов, УЗО или диф.автоматов).

Ниже приведены средние значения мощностей, наиболее распространенных  бытовых электроприемников:

Зная мощность электроприемников, можно точно выбрать сечение кабеля для конкретной кабельной линии (группы) в доме или квартире, а значит и автомат (дифавтомат) для защиты этой линии, у которого номинальный ток должен быть ниже длительно-допустимого тока кабеля, определенного сечения. Если мы выбираем сечение кабеля из меди 2,5 кв.мм., который проводит сколько угодно долго ток до 21 А (скрытый способ прокладки), то автомат (дифавтомат) в электрощите для этого кабеля должен быть с номинальным током на 20 А, чтобы автомат отключался до того, как кабель начнет перегреваться.

Типовые сечения кабелей для электромонтажа в быту:

• В квартирах, коттеджах или частных домах, на розеточные группы прокладывают медный кабель 2,5 кв.мм.;
• Для осветительной группы – сечение кабеля из меди 1,5 кв.мм;
• Для однофазной варочной поверхности (электроплиты) – сечение кабеля 3х6 кв.мм., для трехфазной электроплиты – 5х2,5 кв.мм. или 5х4 кв.мм. в зависимости от мощности;
• Для остальных групп (духовые шкафы, бойлеры и т.д.) – по их мощности. А также от способа подключения, через розетку или черех клеммы. Например, если мощность духового шкафа более 3,5 кВт, то прокладывают кабель 3х4 и подключают духовку через клеммы, если мощность духовки меньше 3,5 кВт, то достаточно кабеля сечением 3х2,5 и подключение через бытовую розетку.

Чтобы правильно выбрать сечение кабеля и номиналы автоматов для электрощита частного дома, квартиры, нужно знать важные моменты, не знание которых, может привести к печальным последствиям.

Например:

• На розеточные группы выбирают сечение кабеля 2,5 кв.мм, но автомат при этом выбирают, с номинальным током не 20А, а 16А, т.к. бытовые розетки рассчитаны на ток не более 16 А.
• Для освещения использую кабель 1,5 кв.мм., но автомат не более 10А, т.к. выключатели рассчитаны на ток не более 10А.
• Необходимо знать, что автомат пропускает ток до 1,13 раза больше своего номинала, сколько угодно долго, а при превышении номинала до 1,45 раза может отключиться только через 1 час. И всё это время кабель будет греться.
• Сечение кабеля правильно выбирать по скрытому способу прокладки, чтобы был необходимый запас прочности.
• ПУЭ п.7.1.34. запрещает использовать алюминиевую проводку внутри зданий.

Спасибо за внимание

Требования соответствия кабеля для подключения

Большинство духовых шкафов Хайер, Бош, Электролюкс и других брендов рассчитаны на потребление электроэнергии в пределах 2.7, 3.3, 3.5, 3.6, 3.9 кВт. Поэтому примерный запас прочности проводки должен быть 4 кВт.

Для того, чтобы разобраться, какой провод на духовой шкаф подойдет лучше всего, стоит уделить внимание безопасности. Если на участке между щитком и духовым шкафом будут еще другие электрические приборы, то необходимо использовать провод с сечением минимум 2.5 мм2

Это даст возможность одновременно подключить другую кухонную технику, к примеру, посудомоечную машинку, микроволновую печь

Если на участке между щитком и духовым шкафом будут еще другие электрические приборы, то необходимо использовать провод с сечением минимум 2.5 мм2. Это даст возможность одновременно подключить другую кухонную технику, к примеру, посудомоечную машинку, микроволновую печь.

Когда планируется проложить кабель от щитка прямо к духовому шкафу, то достаточно типового сечения в 1.5 мм2.

Виды кабелей

Выбор кабеля

Как уже было сказано выше, для подключения плиты к однофазной сети используют трехжильный кабель, а к трехфазной – пятижильный. Кабель может быть марок ВВГ, ПВС, ШВВП. Следует учитывать, что для подключения электроплиты используют только кабеля с медными проводами.

Определение сечения кабеля для однофазного подключения

Выбор сечения кабеля осуществляется по специальным таблицам. Но для правильного выбора надо знать тип прокладки электропроводки (закрытая/открытая), тип сети (одно- или трехфазная), мощность оборудования, номинальный ток.

Для выбора сечения кабеля принимаем ближайшее большее значение тока из таблицы и по нему находим, что нам нужен медный провод сечением 4,1 мм2.

Определение сечения кабеля для трехфазного подключения

При подключении плиты к двум фазам нагрузка может распределяться не так равномерно, но для расчета все равно выбирается самая нагруженная фаза.

Сечение кабеля для электроплиты:

Открытая электропроводка	Сечение кабеля, мм2	Закрытая электропроводка
Медные провода	Алюминиевые	Медные провода	Алюминиевые
Ток, А	Мощность, кВт	Ток, А	Мощность, кВт	Ток, А	Мощность, кВт	Ток, А	Мощность, квт
220 В	380 В	220 В	380 В	220 В	380 В	220 В	380 В
11	2,4	–	–	–	–	0,5	–	–	–	–	–	–
15	3,3	–	–	–	–	0,75	–	–	–	–	–	–
23	5,0	8,7	–	–	–	1,5	15	3,3	5,7	–	–	–
26	5,7	9,8	21	4,6	7,9	2,0	19	4,1	7,2	14	3,0	5,3
30	6,6	11	24	5,2	9,1	2,5	21	4,6	7,9	16	3,5	6,0
50	11	19	39	8,5	14	6,0	34	7,4	12	26	5,7	9,8
100	22	38	75	16	28	16	80	17	30	55	12	20

Расчет мощности электроплиты

Мощность электрических плит и духовых шкафов отличается в зависимости от производителя и модификации модели. Как правило, значения колеблются в пределах 5-8 кВт.

В таблице показана зависимость основных технических параметров. Использовать ее просто, достаточно выбрать соответствующие параметры, исходя из значения мощности, указанной в паспорте к электроприбору.

Мощность электроплиты	Сечение жил
Однофазная сеть (3 жилы, мм.кв.)	Трехфазная сеть (5 жил, мм.кв.)
До 3 кВТ	1,5	1,5
От 3 до 5 кВт	2,5
От 5 до 7,5 кВт	4	2,5
От 7,5 до 10 кВт	6

В таблице рассмотрено сечение медного кабеля, поскольку он самый подходящий для установки электрической плиты.

Алгоритм подключения к сети

Выбор кабеля для подключения электроплиты

Официальная инструкция с пояснительными чертежами прилагается к пакету стандартной сопроводительной документации. Следует ознакомиться с техническими параметрами бытовой техники до монтажных работ

Особое внимание уделяют максимальной мощности. Обязательно выполняют рекомендации производителя, которые включают:

• размещение на горизонтальной поверхности;
• способы встраивания в корпусную мебель;
• допустимый температурный режим;
• предельный уровень влажности в помещении.

Шаг 1 Выбор питающего кабеля

Подключение мощной техники делают отдельной линией, которая идет непосредственно в электрический щиток с распределительными и защитными устройствами. Кабельную продукцию выбирают с учетом особенностей трассы, реальных условий эксплуатации. В стандартной ситуации подойдет кабель ВВГ с медным проводником. Провод для электроплиты должен быть с достаточно большим сечением жилы, чтобы пропустить сильный ток без перегрева. Для точного выбора применяют рассмотренную выше схему.

Шаг 2 Автоматический выключатель и УЗО

В соответствии с действующими правилами (ПУЭ), для подключения к сети питания мощной техники нужен автоматический выключатель. Расчет делают по стандартной формуле (I=P/U). К примеру, в паспорте на духовой шкаф указано значение 6500 киловатт. При подключении к сети 220 вольт получится номинальный ток 29,5 ампер в режиме максимальной нагрузки. Для такого варианта подойдет автомат 32 А. Меньшие значения выбирать не стоит, чтобы исключить частое срабатывание теплового реле.

Устройство защитного отключения (УЗО) стоит дорого. Действующими правилами его обязательная установка не предусмотрена. Тем не менее, следует помнить, что именно такие изделия предотвращают поражение человека током при возникновении аварийных ситуаций. Рассмотренные выше автоматы предназначены для защиты подключенной техники.

УЗО выбирают с учетом потребляемой максимальной мощности с небольшим запасом. Для изученного выше примера с автоматическим выключателем (32 А) подойдет следующее по типовому модельному ряду УЗО, рассчитанное на 40 ампер. В обоих случаях изделия должны быть предназначены для эксплуатации в соответствующих сетях (двух,- или трехфазных).

Шаг 3 Подключение к плите

На первом этапе выбирают подходящее место для установки нового оборудования. Розетки монтируют в стороне от рабочих поверхностей, но не ограничивают к ним доступ. Между стенками мебели и встроенной техники оставляют вентиляционные зазоры. Чем меньше соединений, тем надежнее будет цепь питания.

Подключение цепи питания

С учетом этого фактора лучшим вариантом является прямое подключение мощного потребителя к сети (1). Если приходится применить «клеммник», выбирают изделие с винтовыми зажимами (2). Параметры розетки с вилкой (3) должны соответствовать максимальной нагрузке. Такой вариант применяют, если необходимо перемещать технику для очистки.

Для подключения электроплиты пользуются следующей пошаговой инструкцией:

• все работы выполняют при отключенном питании;
• проверяют и устанавливают при отсутствии контур защитного заземления;
• монтируют в щитке автомат и УЗО;
• с учетом особенностей строения создают линию питания (в штробе или металлической трубе);
• снимают защитную крышку на задней стенке плиты, чтобы получить доступ к силовым клеммам;
• устанавливают перемычки в положение, соответствующее электрической схеме;
• снимают оболочку с концов кабеля, фиксируют его специальным зажимом;
• подключают провода с учетом цветовой маркировки, для определения фазы пользуются мультитестером или специализированным пробником со световой сигнализацией.

К сведению. Схемы соединений часто размещают на рисунке рядом с клеммной коробкой.

Шаг 4 Подключение плиты – финальный этап

Для исключения ошибок проверяют электрические цепи, устанавливают на место защитные и декоративные крышки. Только после этого подают питание, проверяют работоспособность оборудования.

Какой провод лучше всего выбрать для проводки в квартире

Если послушать опытных электриков, то при вопросе, какой провод использовать для проводки в квартире, рекомендуется выбирать медный. В основном его устанавливают в специальные штробы в стенах.

Наиболее помехоустойчивая марка провода для электропроводки будет двухжильная ВВГ из меди. Но он должен быть дополнительно защищен слоем изоляции или помещен в специальную гофру, которая исключает образование механических повреждений или доступ влаги к изделию.

Если у человека не хватает средств, то можно выполнить смешанный тип проводки. Использовать алюминиевые кабели для групп освещения, а для установки розеток протянуть медные.

Алюминиевые жилы

При покупке провода, важно не попасть на подделку. Поскольку в последние 10 лет открылось достаточно много фабрик по изготовлению кабельной продукции

Поэтому при покупке нужно обращать внимание на имя производителя, срок гарантии изделия, проверить целостность упаковки. Если упаковка повреждена или ее вообще нет, то это говорит о том, что изделие неправильно хранили на складе, и возможно на него попадала влага или был поврежден слой изоляции

Тогда рекомендуется отказаться от приобретения такого кабеля.

Непосредственно перед началом монтажных работ, в обязательном порядке нужно проверить изделие на наличие механических повреждений. Потому что в последствии, даже небольшая трещина может привести к короткому замыканию.

В заключении необходимо отметить, что при монтаже проводки в частном доме, желательно отдать предпочтение меди. Она полностью оправдывает свою стоимость. Но, если человек не обладает навыками электрики, то даже медные провода могут вызвать неприятные последствия. Поэтому лучше пользоваться услугами специалистов с хорошим электрооборудованием.

https://youtube.com/watch?v=O3l-XOhDm1A%3F

Какие кабели и провода использовать для проводки в квартире — Какой кабель использовать для домашней сети, как рассчитать нагрузку

Виды и маркировка кабелей + расшифровка маркировки

Монтаж открытой электропроводки и обзор возможных ошибок

Какой антенный кабель нужен для цифрового телевидения — Выбираем коаксиальный кабель

Расшифровка маркировки, области применения и монтаж кабеля ВВГ ПНГ (А)

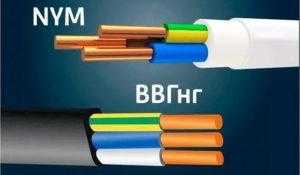

NYM или ВВГнг: в чем разница и что лучше выбрать для проводки
