Гост или ту? всё, что нужно знать о кабеле гост

Выбор кабеля и провода СИП по ГОСТ и ТУ.

Придя в любой магазин легко можно запутаться в многообразии марок и видов кабельной продукции. Какой же кабель лучше всего выбрать и почему?

Первое что вы должны знать — качественно произведенный кабель должен удовлетворять ГОСТ. Он регулярно обновляется и дополняется.

Последний действующий из них имеет номер ГОСТ 31996—2012– скачать. Пояснения и комментарии по новому стандарту – скачать.

Некоторые заводы, желая сэкономить, разрабатывают собственные технические условия не соответствующие стандарту и по ним производят продукцию. Именно она в большинстве случаев и становится причиной коротких замыканий и пожаров.

При этом не путайте, заводы не изготавливают кабель непосредственно по ГОСТ. Это распространенное среди электриков выражение. В любом случае все заводы делают кабель по ТУ. Они же их сами и разрабатывают. Вот только что там прописывается, большой вопрос.

В итоге, такие техусловия могут либо полностью опираться на требования стандарта, либо некоторым образом обходить их.

Некоторые даже не подозревают, что все это должно выпускаться по каким-то утвержденным нормам. Как же определиться с тем, что лучше приобрести: кабель ГОСТ или ТУ?

В советское время заводы всегда выпускали продукцию согласно ГОСТ. ГОСТ — это государственный стандарт, отступать от которого вы не имеете права. Если на продукции было написано, что это кабель сечением 4мм2, то это действительно были настоящие 4мм2.

Гораздо позже, чтобы повысить предприятию экономическую прибыль, были придуманы собственные техусловия. В технических условиях указываются требования на какое-либо вещество, из которого сделан кабель, а также процедуры регламентирующие выполнение этих требований.

С одной стороны вроде бы и нет особой разницы по сравнению с ГОСТ. Однако, это позволило производителю начать уменьшать сечение жил, толщину изоляции и т.п. Они попросту выдают технические условия на одну определенную продукцию и прописывают в них то, что им самим требуется. В итоге можно наблюдать вот такую разницу вроде бы одинаковых по названию марок кабелей:

И все эти отступления от ГОСТ, завод прописывал в технических условиях, таким образом якобы не нарушая норм.

Тут применяется два основных способа:

Например, вы можете вроде бы и сохранить сечение, однако сэкономить на дожиге меди, или добавить в нее некие примеси.

Второй способ — если вы можете обеспечить достаточное сопротивление жилы, вам позволяется уменьшить ее сечение.

Все это привело к манипуляциям и опасной экономии при изготовлении кабельной продукции.

Когда думаете об экономии при выборе кабеля знайте, что основных нарушений при изготовлении его по ТУ два:

уменьшается толщина изоляционного слоя

Как же быстро и легко определить какой перед вами кабель ГОСТ или не ГОСТ?. Чтобы отличить качественную продукцию от некачественной, всегда при покупке требуйте сертификат соответствия. Обязательно ищите номер технического условия и его соответствие государственному стандарту. Не доверяйте той продукции, где просто надпись «ГОСТ» и все.

Внимательно изучите бирку на бухте или барабане с кабелем.

Бирка это как паспорт у человека. Здесь должна прописываться вся информация:

номер ТУ и ссылка на сертификат

Также ищите отметку ЕАС.

Поэтому если она есть, то кабель качественный и безопасный.

Ни один завод не будет добровольно ставить такие отметки и не выполнять их требования. В противном случае можно легко нарваться на штрафы по срыву миллионных контрактов с крупными оптовиками.

Делается это с одной целью — выиграть в конкурентной борьбе у других производителей за счет уменьшения цены товара. Вопрос надежности здесь отходит на второй план.

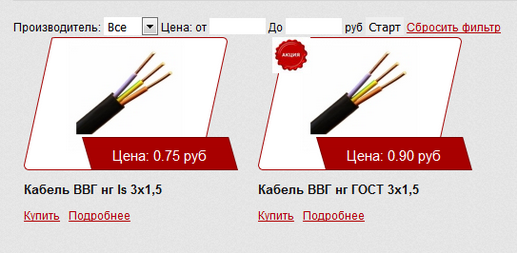

Все это рассчитано на технически неграмотного покупателя, который придя в магазин, выберет именно ту продукцию, что подешевле. А продавец при покупке его еще и убедит, что данный кабель соответствует каким-то техническим условиям и эксплуатировать его вполне безопасно.

Большая проблема заключается еще в том, что кабель изготовленный по требованиям ГОСТ очень редко можно найти в магазинах. В основной массе завод его выпускает для применения в промышленных масштабах. Некоторые магазины такие изделия продают только под заказ.

Исходя из вышеизложенного, старайтесь не задумываться, что же вам выбрать: кабель ГОСТ или ТУ. Однозначно лучше всегда приобретать только изготовленный по ГОСТ, и даже при его отсутствии в магазине, желательно сделать заказ и подождать несколько дней, чем устанавливать продукцию с заранее заниженными характеристиками.

Кабель ВВГ-П-ХЛ

Кабель ВВГ-П-ХЛ используется как при внутренних, так и при наружных работах. Производитель отмечает, что изделие стойко переносит воздействия экстремально низких температур. Его можно использовать как для горизонтального, так и для вертикального монтажа.

Заказать

Отличия ГОСТ от ТУ

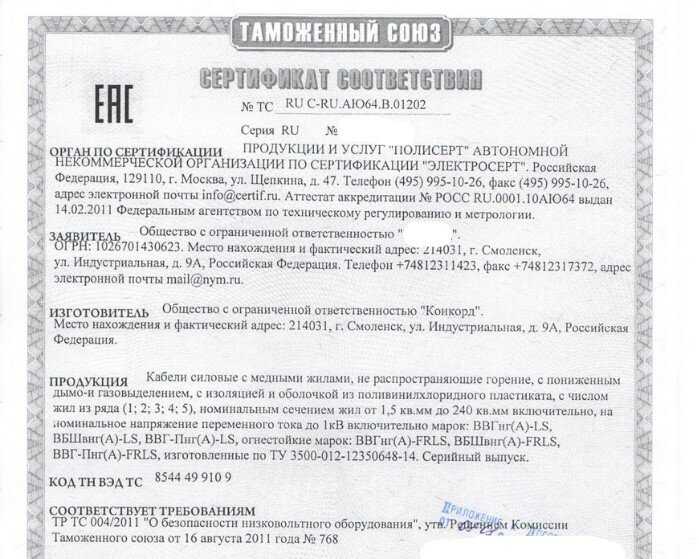

Чтобы отличить, какой продукт соответствует ГОСТ, а какой ТУ, рассмотрим живой пример. В качестве «подопытного» возьмем коаксиальный кабель «Конкорд». Взглянув на этикетку провода, мы видим, что здесь нет обозначения ГОСТ, но стоит маркировка ЕАС. Их этого следует, что изделие прошло всестороннюю проверку и попадает сразу под несколько государственных стандартов. Также, на этикетке указан ТУ – в нем указываются индексы материалов, которые были использованы при создании изделия.

Кроме маркировки на этикетке, соответствующие обозначения должны быть отпечатаны на самом кабеле. На нем указывается ТУ, знаки ЕАС, иногда ГОСТ и маркировка завода.

Сечение кабеля по ГОСТ не соответствует маркировке

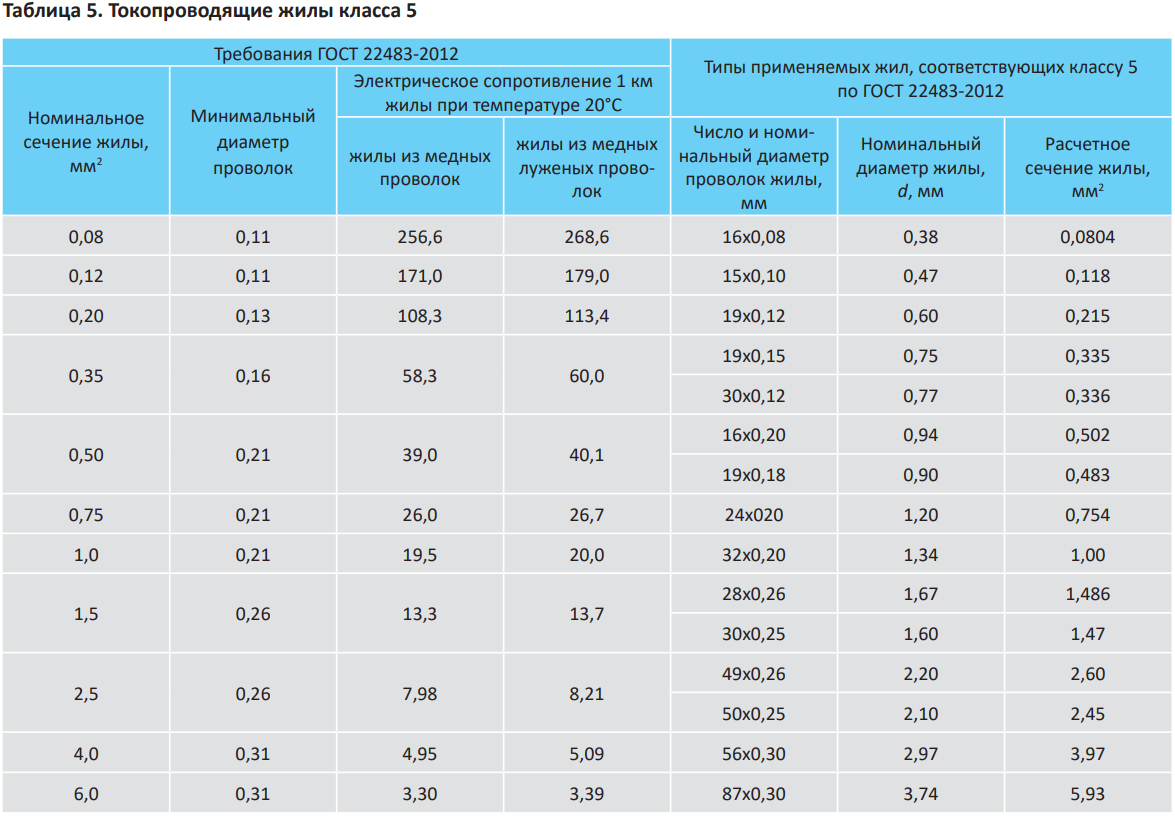

Тут все просто – сертификат на кабели выдается не за имеющееся сечение, а по уровню сопротивления тока на 1 км провода. Получается, что имеющееся сечение провода по ГОСТ может не соответствовать заявленным цифрам. Согласно закону, такие отклонения допустимы. Также, необходимо учитывать, что ваш измерительный прибор (как правило, это линейка или рулетка) тоже имеет погрешности.

Есть ряд допустимых отклонений, которые не должны вас удивлять. Можно провести простой опыт – снимите с 1 метра кабеля оплетку и замерьте жилу в нескольких местах. При этом, проверните жилу, чтобы каждый замер был не с одной стороны. Скорее всего, вы получите несколько различных показателей сечения. Но, стоит учесть, что допустимая норма отклонений не должна превышать 10-15% от исходных показателей.

Смотрим на технический регламент — что лучше, ГОСТ или ТУ?

Технически «неподкованному» человеку может показаться, что разница между ГОСТ и ТУ минимальна. А ведь вправду – это два регламента с перечнем требований к продукции. К сожалению, между ТУ и ГОСТ мало общего. Написать ТУ производитель может под любое изделие, включая провода. Поэтому, специалисты при производстве проводки включают в ТУ самые разнообразные параметры.

К примеру, при написании ТУ, производители стали указывать более тонкий изоляционный слой покровов. Также, существенно пострадало качество токоведущих жил, ведь производитель сам вправе стал указывать допустимые нормы отклонений. Таким образом, занижение сечения токоведущих жил (от заявленных) может составлять от 10% до 40%. Указав все необходимые параметры в ТУ, производитель, согласно регламенту, никаких норм не нарушает и, следовательно, в случае «случайного короткого замыкания», возникшего из-за некачественной проводки, никакой ответственности не понесет.

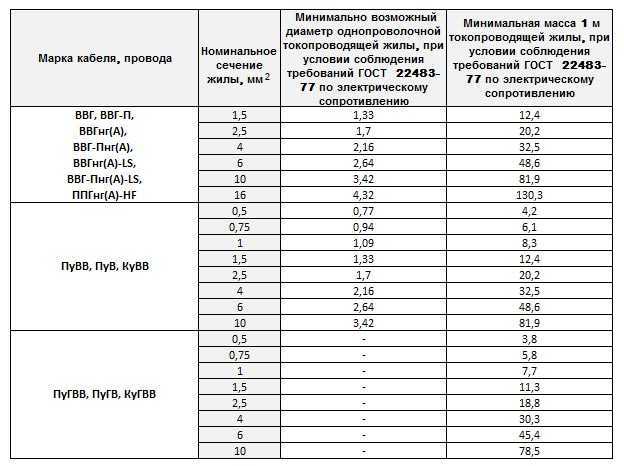

Многие неблагонадежные компании-производители взяли на вооружение метод, позволяющий снижать сечение токоведущей жилы. Самое простое решение — сослаться на п. 2.2 ГОСТ 22483-2012, где указано, что если электрическое сопротивление соответствует нормам, то номинальное сечение провода может отличаться от изготовленного.

Иными словами, если производитель выпускает продукцию, соответствующую нормам по сопротивлению, следовательно, он вправе снизить диаметр токоведущей жилы, не в ущерб характеристикам. Но на практике получается, что даже эти требования не соблюдены. Практически каждый производитель стремится сэкономить на материалах для производства, но при этом существенно повысить стоимость своей продукции.

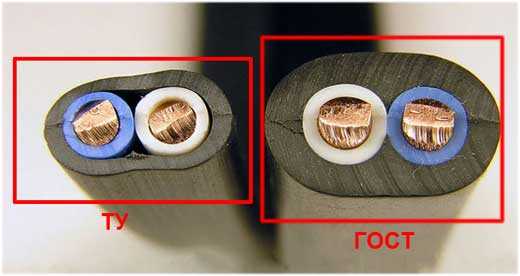

Второй и не менее важный недостаток ТУ — провода, согласно ТУ становятся тоньше, и соответственно производитель начинает уменьшать толщину оболочки. В результате, мы получаем кабель с прежними показателями сопротивления, но с тонкой оболочкой, которая нередко становится причиной возгораний и замыканий.

Почему производители и продавцы заинтересованы в кабелях ТУ, а не в ГОСТ

Здесь все просто. Производитель удешевляет производство продукции, но позиционирует готовый товар как высококачественный и современный. В результате можно «накрутить» цену кабеля по ТУ, но сделать его дешевле, чем ГОСТ. В итоге, компания (как и продавцы), получают высокую прибыль, и страдает только потребитель

Тем более, многие потребители просто не смотрят на маркировку, обращая внимание лишь на стоимость и заявленные характеристики кабеля

ГОСТ и ТУ – сходство и различия

Производство продукции на территории нашей страны сегодня регламентируется двумя типами стандартов: ГОСТ и ТУ. Цели и задачи обоих этих стандартов едины – создание рамок, которых производитель должен придерживаться при производстве продукции. Но вот для достижения этих задач каждый стандарт использует свой набор рычагов и способов воздействия.

Рассмотрим чем отличается ГОСТ от ТУ, и какова специфика каждого стандарта.

ГОСТ (Государственный стандарт)

Система ГОСтов была разработана и запущена ещё в СССР. ГОСТ – это система стандартов, регламентирующих производство товаров. Предполагалось, что абсолютно все товары и услуги должны соответствовать ГОСТам, а каждый тип товара будет регламентироваться отдельным стандартом. Требования государственных стандартов были обязательны для соблюдения. После 1996 года государственные стандарты обретают форму обязательных для исполнения только после регистрации в Министерстве юстиции. В ином случае — производить товар по ГОСТу или в соответствии с другими нормативными документами, решает только сам производитель.

ТУ (Технические условия)

В период перехода экономики к рыночным отношениям стало очевидно – ГОСТы уже не успевают за динамичным развитием. Тогда и были введены ТУ, целью которых стало регламентировать производство товаров, которым не выпало «счастье» попасть под действе ГОСТа. Более того, разработкой и контролем соблюдения ТУ должен заниматься сам производитель. Собственно, это и есть основной момент, в части того, чем отличается ГОСТ от ТУ. По сути, технические условия являются собственностью того, на кого они зарегистрированы.

Найди четыре отличия

1. Разработка и утверждение

Государственные стандарты, как можно догадаться из названия, разрабатываются исключительно государством. Регистрируются ГОСТы в Минюсте. Пакет документов ТУ готовится по заказу производителя в коммерческой структуре, либо самим производителем, если есть такая возможность. Обязательной регистрации технических условий не предусмотрено, но при желании можно это сделать. Правда, нести документы нужно не в Минюст, а в Госстандарт. И, по своей сути, это будет лишь акт закрепления права собственности на конкретное ТУ.

2. Законодательная поддержка

ГОСТы, по сути, являются законодательным актом в части нормативного регулирования. ТУ таковыми не являются. Прав на государственный стандарт к тому же ни у кого, кроме государства, быть не может, а вот технические условия имеют владельца, который может их передавать, в том числе и за определенную плату.

При этом ТУ признается нижестоящим стандартом, так как его положения не могут противоречить аналогичным положениям ГОСТ.

3. Гарантии соблюдения норм регламента

Чем отличается ГОСТ от ТУ? Самым популярным ответом на этот вопрос будет лаконичное: «жесткостью». Именно жёсткостью норм, а не качеством товара произведенного по тем или иным стандартам. Причины вполне понятны – ГОСТы разрабатываются государством, для которого не является приоритетом рентабельность производства и упрощение технологии. Главная цель ГОСТа – качество и безопасность. Производитель же при разработке ТУ руководствуется экономической целесообразностью и выгодой. При этом в плане качества он не склонен закладывать излишний запас прочности – это чревато увеличением себестоимости.

И, самое главное, большинство ГОСТов являются обязательными нормами, и товары, которые подпадают под их действие, должны быть произведены только по ГОСТу. Применение ТУ носит упрощенный характер.

4. Объект регулирования и подробность регламента

Как правило, ГОСТ регламентирует процесс производства, хранения, маркировки и транспортировки определенного товара. Государственный стандарт – это подробное описание пути продукта от сырья до потребителя. Технические условия не так подробно регламентируют процесс маркировки и реализации товара. Зачастую в положениях ТУ заложены маркетинговые хитрости, основная задача которых — помочь продать товар.

Это, пожалуй, полный список того, чем отличается ГОСТ от ТУ. Может возникнуть мнение, что государственный стандарт – это определенно лучший показатель качества, нежели ТУ, но не все так однозначно. Зачастую, производитель поставлен рынком в такие рамки, в которых нужно выпускать товар, превосходящий требования ГОСТов. Как правило, это отрасли, подверженные жесткой конкуренции. И наоборот, туманность и непродуманность ГОСТов оставляет огромный простор для маневра для недобросовестного производителя.

Как всегда, последнее слово остается за потребителем. Мы оказываем помощь в получении технических условий.

Что такое Технический регламент Таможенного союза?

В целях ускорения и углубления интеграционных процессов, Казахстан, Беларусь и Россия подписали соглашение об осуществлении согласованной политики в области технического регулирования, мер санитарных и фитосанитарных.

Для свободного перемещения товаров на Единой экономической территории нужно подтвердить соответствие данных товаров утверждённым единым нормам качества. Для того чтобы обеспечить возможность контроля и регулирования качества продукции, в последние несколько лет проведена масштабная работа по разработке нормативных документов, устанавливающих требования к каждому виду продукции. Каждый Технический регламент Таможенного союза содержит нормы и стандарты для изготовления, реализации, хранения, утилизации, транспортировки определённого вида продукции. Такой нормативный акт действителен на всей территории ТС.

Регламентация является довольно сложным процессом, требующим постоянных преобразований и доработок. Благодаря стремительному развитию производства появляются всё новые предпосылки для корректировки существующих и введению новых нормативных документов.

Гармонизация требований, которые содержит каждый Технический регламент Таможенного союза и стандартов, установленных на территории входящих в состав ТС стран, будет и далее осуществляться в направлении европейского законодательства.

Работа по техническому регулированию

Введение новых нормативных документов, устанавливающих требования для продукции согласно стандартам ТС, на территории Российской Федерации началось в 2012 году. Существование Единого экономического пространства предполагает существование на его территории единых требований к безопасности и качеству продукции изготавливающейся в каждой, входящей в состав ТС, стране, а также одинаковые процедуры оценки её соответствия, взаимное признание всеми странами компетентности сертификационных органов и испытательных лабораторий.

О разработке для каждой продукции нормативного документа, в качестве которого выступает Технический регламент Таможенного союза, а также о том, что после вступления в действие данного документа национальные стандарты для продукции подпадающей под действие данного документа, утратят свою силу, страны-участницы договорились ещё в 2010 году. Однако для внедрения данных нормативных актов необходим переходный период для наделения определёнными полномочиями сертификационных органов, дооснащения испытательных лабораторий, переподготовки экспертов в каждой стране и в каждом регионе. Именно по этой причине, для многих видов продукции, которая подпадает под действие уже вступивших в силу новых нормативных документов ТС, на некоторое время продлён срок, в который данная продукция может быть реализована, если подтверждено её соответствие действующим ранее национальным стандартам.

Подтверждение соответствия технического регламента Таможенного союза

Согласно Решению комиссии ТС от 18.06.2010 № 319 о регулировании техническом в ТС, для того чтобы подтвердить соответствие продукции требованиям, которые устанавливает для неё Технический регламент Таможенного союза, оформляется сертификат или декларация соответствия. Решением №319 также утверждены и формы подтверждающих документов: сертификата соответствия и декларации соответствия.

Подтверждение соответствия продукции осуществляют аккредитованные в соответствующей области органы сертификации в Санкт-Петербурге, Москве, Краснодаре и т.д., включённые в Единый реестр испытательных лабораторий и сертификационных органов.

Для того чтобы осуществить сертификацию продукции, изготовитель, уполномоченное им лицо или продавец продукции предоставляет в сертификационный орган комплект документов, который включает:

уставные документы организации,
конструкторскую и техническую документацию,
эксплуатационные документы,
сведения о материалах, сырье, комплектующих изделия,
копию сертификата соответствия системы менеджмента качества,
документы, подтверждающие происхождение продукции (при их наличии) .

Также по усмотрению заявителя могут быть представлены другие документы, подтверждающие безопасность и качество.

На основании предоставленных данных сертификационный орган проводит исследование и устанавливает соответствие продукции требованиям, которые содержит для неё определённый Технический регламент Таможенного союза. Если установлено, что продукция полностью им соответствует – заявителю выдаётся подтверждающий данный факт документ.

polotest.ru

Понятие стандарта, технических условий

В России это Росстандарт. Отражает государственные требования, устанавливает конкретные параметры, нормы, требования к товарам, работам, услугам. Применяется к продукции межотраслевого назначения. До 1996 года ГОСТ являлся нормативно-правовым актом, за невыполнение которого наказывали. С 1 сентября 2011 года государственные стандарты, не подпадающие в перечень обязательного исполнения, просто нормативные акты. Это означает отсутствие обязательности, правовой основы выполнения изложенных требований.

Технические условия, ТУ, разрабатывает на собственные изделия каждый производитель, это собственность предприятия. Описываются параметры, характеристики и свойства выпускаемой продукции. Учитывается применение собственных технологий, особенности материалов. Не должно быть ухудшения относительно требований стандарта, но не обязательно. ТУ, после проверки, утверждаются отраслевым министерством и соответствующим комитетом Росстандарта.

Все выпускается по ТУ. Технические условия не всякого предприятия, и не на любое изделие, соответствуют ГОСТ. Для продажи через торговую сеть, достаточно сертификата соответствия.

Причины введения ТУ

Повысить ликвидность, уменьшить количество отходов предприятию поможет новое ТУ, снижающее требования ГОСТ. Например, стандарт устанавливает строительную длину выпускаемого провода не менее 300 метров. Технические Условия, разрешающие длины от 10 метров помогают реализовывать остатки через торговую сеть, указывают применения для ремонтных работ с заменой не длинных участков. Электрические параметры при этом не изменились, как и марка и типоразмер. В торговлю пошел товар, который до этого просто уходил в утиль, выбрасывался. Цена ниже, чем у продукции по ГОСТ. Производитель повысил рентабельность, довольный ценой потребитель приобретает нужную марку для ремонтов малыми длинами. Все знают, что эта модель произведена по ТУ и все довольны.

Предполагается увеличить оперативность отклика на спрос, и обеспечить сбыт в условиях рыночных отношений. ГОСТ разрешает рабочее напряжение переменного тока частотой 50 ГЦ не превышающее 660 вольт. Однофазные силовые и осветительные сети питаются 220В номинального напряжения. Создается ТУ для выпуска провода с допустимым рабочим напряжением 250 вольт. Понижение значения напряжения, дает аргументацию допустимости слоя изоляции тоньше стандартного, применение пластиката с другими свойствами. Печально знаменитые ТУ 16.К13-020-93, написанные для марки ПУНП и ПУГНП, назначали пониженную (по отношению к 0,66кВ) электрическую прочность, работу в сетях освещения.

Созданные с благой целью повысить доступность, эти ТУ развязали руки недобросовестным производителям. Некачественные материалы, занижение диаметра медной жилы и толщины слоя изоляции дает снижение себестоимости. Получение сертификата соответствия решаемая проблема, торговая сеть оказалась заваленной дешевым товаром, создающим конкуренцию стандартным кабелям.

Повод для занижения качества

Изготовители используют возможность заработать. После этого заниженное сечение из непонятной меди не справляется с токовой нагрузкой. Разогрев разрушает изоляцию из некачественного тонкого винила, приводит к пожарам, гибели людей.

В 2007 году международная Ассоциация производителей «Электрокабель» совместно с Энергонадзором запрещает заводам – членам ассоциации изготовление и реализацию проводов по ТУ 16.К13-020-93. Под запрет попали ПБПП, ПБПГ, ППБН, ПЕН, и другие, которые делались по таким же ТУ. Эти же марки, но с алюминиевой жилой, запрещены также. Нарушение запрета вызывает достаточно суровые меры наказания провинившихся членов ассоциации.

Производители, не состоящие в Ассоциации, имеют право не выполнять ее рекомендацию о запрете, продолжают выпускать и продавать проводную и кабельную продукцию, изготовленную по ТУ. Законодательного запрета нет.
