Как подключить розетку с заземлением

Как проверить наличие земли в розетке

С тем как подключить розетку с заземлением разобрались, но желательно еще понять, работает заземление или нет. Чтобы сделать все официально, надо пригласить электриков. Они при помощи омметра проведут измерения параметров заземления. Вообще, эта процедура обязательна перед вводом электропроводки в эксплуатацию — сегодня без заземления никто вам электричество не подключит. Причем заземление должно отвечать требованиям, но вот на розетках его никто не проверяет. Надо только приглашать электриков.

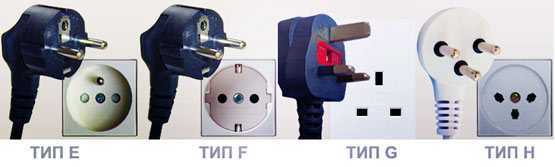

В разных странах розетки и заземляющие контакты имеют разную форму. В нашей стране действует тип F

Самостоятельная проверка

Можно проверить качество заземление в розетке самостоятельно. Но учтите: все подобные способы запрещены нормативными документами. «Нормальных» и безопасных просто нет. Есть рискованные, при которых можно получить поражение электротоком. Проверяют обычно при помощи контрольки — это патрон с лампой накаливания на 220 В небольшой мощности (25-30 Вт). К выводам патрона прикручены/припаяны два провода сечением 2,5 мм². Для удобства к концам проводов можно припаять крокодилы. И лучше, если они будут иметь изолированный корпус — проще будет соблюдать технику безопасности.

Проверки при помощи лампочки запрещены

Сначала на розетке определяем фазу. Даже если вы ее только что подключили, перепроверьте. Сделать это можно при помощи отвертки-индикатора: если при прикосновении щупом отвертки горит светодиод — это фаза. Далее, к найденной фазе подключаем один из проводов контрольки. Вторым проводом касаемся нуля — лампочка должна загореться. При прикосновении к земляному проводу — должно сработать УЗО, так как своей проверкой вы создали ток утечки. Если так и произошло — заземление и УЗО у вас работают нормально.

Если проводка старая и УЗО нет, лампа просто будет гореть. По яркости ее свечения можно определить нормальные или нет параметры у заземления. По идее, яркость горения при подключении через ноль и землю отличаться не должны. Это если «земля» нормально работает. Если с «землей» яркость заметно падает, параметры заземления плохие и необходимо переделывать, проверять контакты, штыри и т.д.

К вопросу о безопасности

Еще раз обращаем внимание: для проверки работоспособности заземления в розетках лучше пригласить электрика. Он проведет замеры, и по результатам даст заключение

Но если вы все-таки решили испробовать один из методов самостоятельной проверки, надо хорошо подготовится, соблюдать все возможные предосторожности:

Не прикасаемся руками к оголенным проводам и металлическим частям

• Под ноги положить резиновый коврик.
• Браться руками только за изолированные части.
• Не проверять одному. Чтобы «в случае чего» было кому отреагировать.

Но как мы уже сказали неоднократно выше, лучше позовите электрика. Пусть подключить розетку с заземлением вы в состоянии самостоятельно, но проверить качество работ лучше все-таки доверить профессионалу.

Процесс установки

Перед работами, связанными с электричеством, питание отключается

Подготовительные работы

1. Разбирают розетку, открутив крышку.
2. Подрозетник также снимают, получают доступ к клеммам, к которым крепят провода.
3. При наружном способе установки на бетонную стену нужно заранее просверлить в местах расположения креплений отверстия для подрозетника, чтобы иметь возможность воспользоваться пластиковыми дюбелями. Для деревянной основы подойдут саморезы.
4. Скрытый способ осложнён высверливанием отверстия под подрозеточную коробку. Для этого используют зубило с молотком, ударную дрель, перфоратор с корончатым сверлом по бетону.
   • Сверлом вырезается круглое отверстие, другими инструментами доводится паз до нужного размера.
   • Перфоратором или дрелью делается канавка, закладывается провод, который прячется под штукатурку.

Подсоединение кабеля

1. С устройства снимают крышку, обнажив внутреннюю часть, где расположены клеммы. Убирают гибкую изоляцию, скрывающую три части провода: фазу, землю и ноль. Разводят в стороны для удобства монтажа. При работе со скрытой проводкой оставляют 20-сантиметровый запас.
2. Зачищают все три провода от изоляции примерно на один сантиметр аккуратно, не повреждая жилу.
3. Формируют петли, расплющивают пассатижами, чтобы обеспечить оптимальный контакт.
4. Затем, протянув под винтами, прижимают к клеммам с усилием для лучшей фиксации оголённых контактов.
5. Придерживаются цветовой маркировки: жёлтый проводок соответствует заземлению, два остальных — фаза и ноль.
6. Прибор собирают, прикрутив внутреннюю часть к рабочей части.

Подключение кабеля

1. Кабель зачищается, формируются две петли, расплющиваются, надёжно фиксируются клеммами.
2. Провода заводят согласно цветовой маркировке.
3. Затем прикручивают корпус на место.

На нашем сайте в также можете узнать об особенностях установки розеток с USB и Wi-Fi.

Устройство и подключение розетки с заземлением

• Непосредственно перед тем, как подключить двойную внутреннюю розетку с заземлением, вам придётся выполнить следующие подготовительные операции:
• зачистить концы подводящих проводов;
• удалить с монтируемого изделия декоративную крышку;
• ослабить крепёжные болты на клеммах, к которым впоследствии будут подключаться жилы электропроводки.

1. Дальнейшие манипуляции, связанные с подключением розетки, сводятся, как правило, к следующим операциям:
2. Концы проводов, выведенные из пластмассовой посадочной коробки, подводятся к контактам и заправляются в соответствующие клеммные отверстия. Фазный и нулевой провода можно подключать без учёта их функционального назначения, их можно менять местами. В отличие от них заземляющий проводник должен подключаться к клеммнику со специальным обозначением, представляющим собой символ заземления.
3. После подключения проводов корпус розетки без крышки крепится саморезами к монтажной пластиковой коробке (подрозетнику), при этом питающие провода аккуратно заправляются в его корпус.
4. Розеточные изделия старого образца оснащены специальными лапками, которые позволяют фиксировать его корпус путём затягивания винтов.
5. После закрепления розетки в подрозетнике следует ещё раз проверить затяжку болтов на клеммниках и только затем установить на место декоративную крышку.

В заключение необходимо предупредить вас о том, что перед проведением всего комплекса мероприятий по подключению розетки, обязательно следует снять электропитание со всей квартиры. Обычно это осуществляется посредством выключения соответствующего автомата или выкручивания пробок.

Специфика монтажа розетки с заземлением

Если вы проживаете в новом доме, где установлена трехжильная проводка, тогда проблем с монтажом у вас не возникнет. Если в вашем доме нет заземления, тогда потребуется дополнительно тянуть заземляющую шину к своему прибору.

Варианты проводки заземления к розетке

1. Провода заземляющей шины из квартиры можно вывести к заземленному распределительному щитку, который находится в подъезде. Для подключения заземляющего контакта следует использовать витую медную проволоку.
2. Вместо заземления можно выполнить зануление. В этом случае заземляющий контакт присоединяют к нулевому проводу. Многие электрики считают, что этот способ наиболее оптимальный.

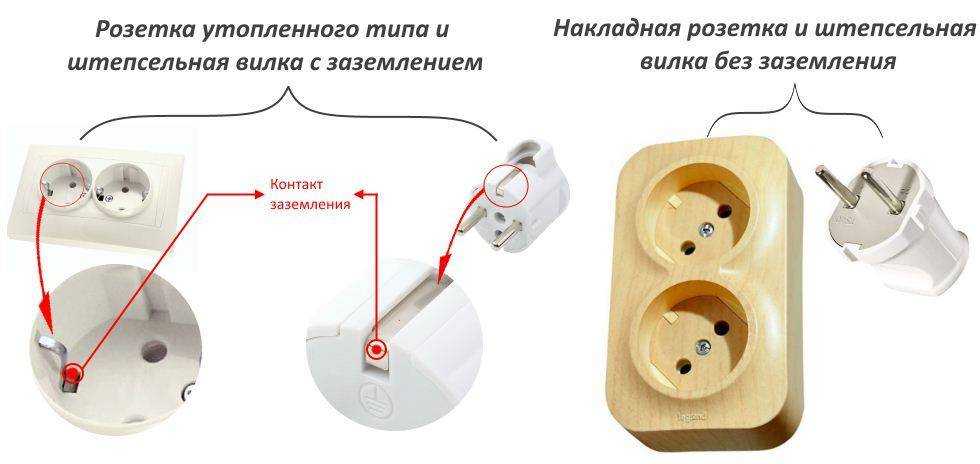

Чем отличается обычная розетка от розетки с заземлением

Если вопрос о том, как сделать заземление в розетке возник у владельцев квартир, в которых стоят распределительные коробки, тогда подключение можно выполнить напрямую к ним или к щитку. Ноль и фаза должны заводиться на устройство защитного подключения. С выхода УЗО все провода будут разводиться по распределительным коробкам и по местам установки внутренней розетки с заземлением.

Надежное подключение проводов

Провода нужно заводить в специальные клеммы, которые в дальнейшем зажимаются болтами. Они будут держаться хорошо, но примерно раз в год потребуется их подтягивать. Чтобы обеспечить наибольшую площадь соприкосновения токопроводящих контактов и обеспечить надежное крепление, вам следует согнуть зачищенные провода в кольца и завести их под нижние части болтов.

Монтаж встраиваемой розетки с заземлением

Она имеет сложное подключение и поэтому перед началом монтажа прочтите как подключить розетку самому. Монтаж розетки с заземлением предполагает в себе выполнение определенных действий. Перед ее установкой вам в первую очередь необходимо выполнить следующие подготовительные работы:

• зачистите провода, которые подводят электропитание к розетке;
• удалите декоративную крышку;
• ослабьте крепежные болты, которые располагаются на клемме. Впоследствии именно к ним будут подключаться провода электропитания.

Концы кабеля нужно подготовить перед выполнением подключения

Затем вам необходимо будет выполнить следующие работы:

1. Концы проводов, которые выводятся из пластмассовой коробки нужно подвести к контактам. Теперь необходимо эти провода установить в специальные клеммы. «Нулевой» провод вы сможете подключить непосредственно без учета его функционального назначения. При необходимости фазный и нулевой провод можно менять местами. Заземляющий провод в свою очередь должен подключаться к клемме, которая имеет специальное обозначение. Обычно она представляет символ заземления.
2. После выполнения этих действий необходимо закрепить корпус устройства. Обычно его крепят при помощи саморезов. Все провода необходимо будет аккуратно заправить в ее корпус.
3. Устройства старого образца имеет специальные лапки. Они позволяют надежно зафиксировать корпус при помощи затягивания винтов.
4. После того как вы закончите установку своего устройства вам потребуется проверить его на затяжку болтов. Теперь можно установить декоративную крышку.

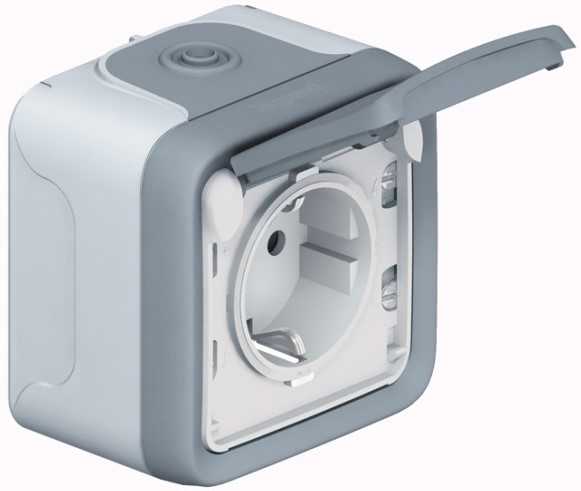

Всепогодные уличные розетки также должны иметь заземляющие контакты. Перед тем как сделать заземление розетки в доме нужно отключить подачу электричества. Для этого можно выключить соответствующий автомат, а если его нет, тогда просто выкрутить пробки. Блок розеток с заземлением подключают также.

Заземляющая розетка для открытой проводки

После приобретения этой розетки вы заметите, что у нее есть задняя накладная крышка с отверстиями. Она предназначена для крепления розетки к стене. Сначала нужно снять крышку и прислонить к ее стене. После этого сделайте отверстия и закрепите панель с помощью дюбелей. После этого подключите все провода и закройте и поставьте на место декоративную крышку.

Розетка с заземлением ip55

Для ванной комнаты вам потребуется специальная розетка с заземлением ip55. Она имеет защитную крышку, которая защитит от воздействия влаги.

Если в разводке уже предусмотрен заземляющий провод

Такое вполне может быть, если в доме старой постройки был сделанный современный ремонт. В коридорном щитке заземления изначально не было и электрики, монтирующие проводку, могли установить евророзетки и проложить заземляющие провода, но не подключать их. Если же в соответствии с планом улучшения электропроводки к подъездному щитку подвели заземление, то сделанная «на вырост» внутренняя проводка становится актуальной.

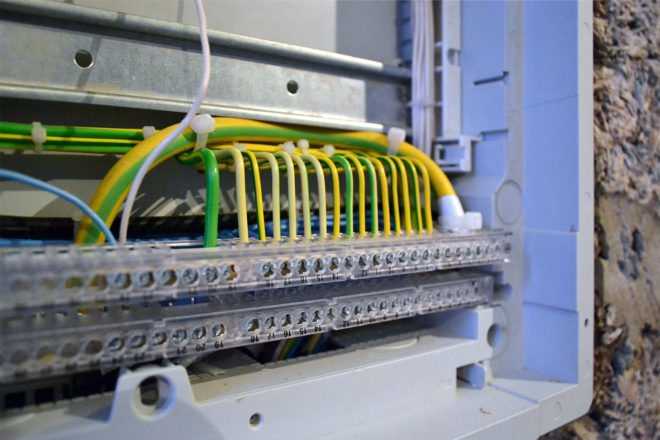

шина заземления в электрощитке

В таком случае задача по установке максимально упрощена и заключается только в правильном подключении всех проводов. Заземляющий провод в подъездном щитке подключается к PE шине и в квартирных розетках подсоединяется к соответствующим контактам. Для этого необходимо выполнить следующие действия:

• Отключить вводной автомат или обесточить саму розетку, если для этого есть отдельный выключатель.
• Взять розетку с заземляющими контактами. Если таковые уже есть на старой, то их надо будет просто подключить.
• Снять крышку со старой розетки, ослабить крепления, удерживающие в подрозетнике внутреннюю часть и вытащить ее.
• Если старая розетка с заземляющим контактом, то прикрутить его к соответствующему креплению. Если надо ставить новую, то со старой снимаются провода и на ее место ставится нужная розетка.
• После подсоединения проводов и включения вводного автомата надо проверить правильно ли работает заземление.

Когда заземляющая проводка подключена правильно, то при ее проверке будет срабатывать автоматический выключатель УЗО, если он установлен на фазный и нулевой провода.

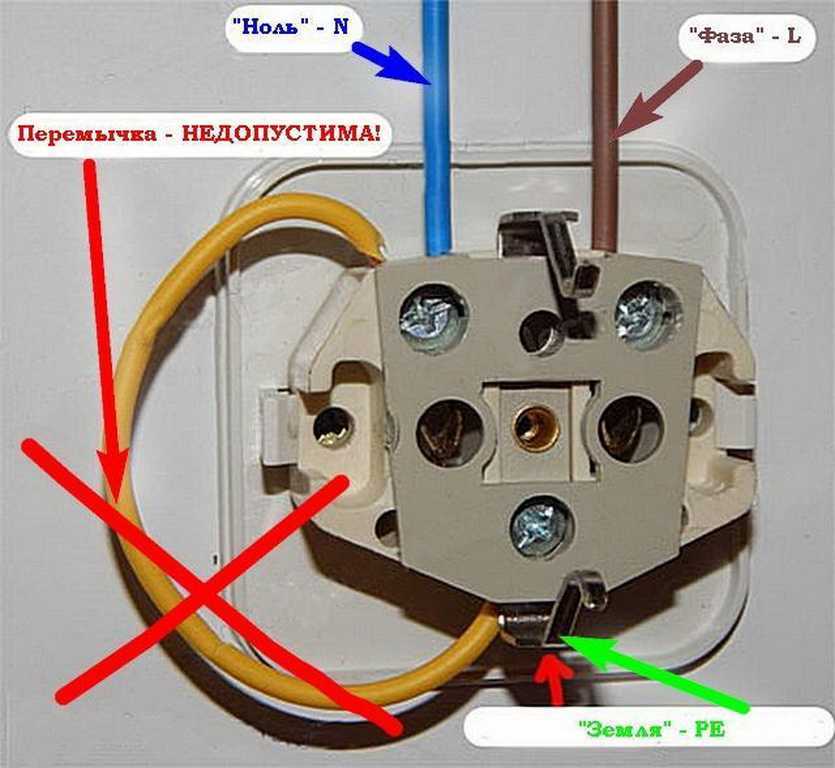

Опасные методы работы

В качестве заземления не следует прибегать к упрощенным способам этого вида защиты:

• использования провода зануления;
• заземления через трубы системы отопления.

В первом случае при исправной работе всех электроприборов нулевой проводник готов выполнить роль заземлителя.

Стоит вспомнить назначение устройства защитного отключения.

Зануление – система защиты, когда любая утечка тока преобразуется в короткое замыкание и обеспечивает срабатывание дифференциального «автомата» или УЗО.

При исправной конструкции владелец электроприбора в лучшем случае получит срабатывание защитного элемента вследствие короткого замыкания. Однако при любом повреждении провода зануления фазное напряжение (220 В) окажется на корпусе.

Во втором случае система трубопроводов будет работать до тех пор, пока в многоквартирном доме часть трубы в одной из квартир не будет заменена на пластиковые аналоги. Это из-за выпадания металлической части системы отопления подведенный ток подвергнет опасности, как вас, так и ближайших соседей.

Ни в коем случае нельзя использовать газовые трубы для организации защитной системы заземления. Поскольку электрический потенциал на поверхности способен привести к разрушительным последствиям.

Для обеспечения электробезопасности розетки в доме должны быть подключены к заземляющему контуру. При организации такой системы защиты следует избегать распространенных ошибок, а прокладку контура доверьте опытному электрику.

Установка розетки в стену

Что понадобиться:

• розетка
• электропровода (выбирать стоит с сечением минимум 2 кв.мм.)
• подрозетник

Итак, после выбора места для розетки и отключения тока, переходим непосредственно к монтажу:

• Размещаем расстояние от пола 30–100 см. Карандашом отмечаем место установки. Считаем расстояние от распределительного щита до обозначенного места и определяем сколько метров проводки необходимо.
• Устанавливаем в патрон дрели специальную насадку для сверления отверстий, соответствующую типу стены и работе с электроарматурой.

• Включите дрель, если нужно возьмите удлинитель, который подходит по мощности для используемой электродрели.
• Наденьте защиту (очки и, по возможности респиратор) и высверливайте необходимое отверстие в стене.
• Сделайте канавку под электропровод. Используйте «болгарку» с соответствующим диском или проштробите канавку при помощи зубила и молотка.
• Затем подрозетник (через который вытаскивается проводка) устанавливается и фиксируется в готовом отверстии.

Первая часть работы завершена.

Подключение

Открывают распределительную коробку. Затем при помощи клеммных зажимов подключают электропровод.

Не рекомендуется использовать метод скрутки проводов. На рынке достаточно удобных небольших клемм, рассчитанных на любое сечение провода. Лучше возьмите их — надежно и безопасно.

Современные способы соединения проводов при помощи клемм и клеммных колодок:

Способы соединения при помощи клемм

Итак,

1. Снимите крышку с розетки. Ослабьте или открутите винты, которые будут зажимать провода. Вставьте концы провода (заранее зачистив их) и крепко зажмите винтами.
2. Винтики устанавливаемых лапок ослабляют и сводят к корпусу розетки, которая вставляется, и крепиться (в процессе затягивания винтов) в подрозетник. Лапки, разойдясь по сторонам, фиксируются к подрозетнику и держат конструкцию в стене.
3. Рекомендуется убедиться в подсоединении всех проводков.

Включайте питание, и тестируйте работу.

Розетки с заземлением

Такое изделие легко отличить внешне по наличию в месте подключения вилки электроприбора специальных стальных контактов, либо присутствию трёх проводов подключения вместо двух. Заземляют розетки для того, чтобы обезопасить человека от спонтанных скачков электрического напряжения в сети: к примеру, от ударов электрическим разрядом при повреждении проводки. При небольшом напряжении удар током сведётся на нет, но если речь идёт о мощном напряжении в сети, даже при наличии заземления пользователь может ощутить лёгкий удар током при включении какого-либо прибора в сеть или даже при касании его корпуса.

Большинство жилых, офисных и производственных помещений сегодня оснащаются именно заземлёнными розетками, поскольку считается, что они лучше отвечают современным требованиям безопасности.

Типы используемых заземлений

Основными выводами для питания электрической сети в квартире являются фаза и ноль. При этом существуют различные варианты подключения нулевого провода для защитного зануления или только в качестве обратного пути протекания тока. То же относится и к заземляющему PE проводу, который может либо иметь выделенную жилу в общей схеме, быть совмещенным или вообще отсутствовать.

Все отличия схем подключения оговариваются  п.1.7.3 правил ПУЭ, поэтому для начала рассмотрите вариант, которым подключен весь дом и конкретно ваша квартира. Всего их выделяют шесть, но конкретная схема, примененная в вашем доме, закладывался еще на этапе строительства и монтажа электропроводки. Рассмотрите наиболее актуальные схемы электроснабжения для бытовых потребителей.

Система TN-C.

Особенностью системы TN-C является электроснабжение при помощи четырехпроводной схемы, в которой три провода отводятся для фазы, а четвертый выполняет одновременно роль нуля и защиты. Четвертый провод  совмещает заземляющий проводник PE и нулевой N, из-за чего он получил название PEN проводника. При подключении заземления в квартире по такой схеме существует серьезная угроза человеческой жизни.

Рис. 1: пример аварийной ситуации в TN-C системе

Посмотрите на рисунок 1, как показано на примере, в случае обрыва совмещенного заземляющего проводника у всех владельцев квартир будет развиваться следующая ситуация:

• Прекратят работать электроприборы – из-за отсутствия рабочего нуля прервется цепь протекания электротока (исключение составят лишь те приборы, которые питаются фазным напряжением без использования нуля);
• Сами устройства будут находиться под потенциалом напряжения сети, так как цепь электрических приборов по-прежнему будет оставаться исправной;
• На корпусе и металлических деталях приборов, заземляющих контактах розеток, в случае их соединения с совмещенной шиной заземления, будет находиться потенциал нулевого провода.

Как видите, применять такую систему для своей квартиры не только не эффективно, но и опасно для вашей жизни. Поэтому не стоит подключать заземление оборудования на один проводник с нулем. Следует отметить, что обеспечить защиту для квартиры посредством установки УЗО в такой системе невозможно, на что указывает п 1.7.80 ПУЭ. Полноценное заземление можно обеспечить только за счет перевода схемы на более современные TN-C-S или TN-S системы.

Система TN-C-S.

На практике схема TN-C-S представляет собой современное развитие предыдущей TN-C системы. Как и предыдущий вариант, в ней от питающей подстанции к потребителю выдается четыре линии, из которых три отведены для фазных проводов, а четвертый под совмещенный PEN проводник. Но, на определенном участке цепи выполняется разрыв PEN жилы, а из нее отдельно выделяется нулевой провод и заземление. Для последнего устанавливается отдельный заземляющий контур в месте раздела, обеспечивающий необходимую величину электрического сопротивления току растекания.

Рис. 2. Принципиальная схема подключения TN-C-S

Посмотрите на рисунок, здесь приведена принципиальная схема TN-C-S. От подстанции к дому проведен совмещенный PEN провод. Далее, возле дома обустраивается собственный контур заземления, от которого в дом заведена шина PE, а совмещенная шина используется только в качестве нулевого вывода. При этом нулевой проводник несет угрозу для оборудования из-за его совмещения до места разделения. Поэтому, чтобы избежать негативных последствий, в него необходимо включать УЗО.

Система TT.

Такая система наиболее распространена в отечественных сетях питания бытовых потребителей. Она характеризуется четырехпроводным электроснабжением, в котором три провода отводятся под фазы, а четвертый под глухозаземленный ноль.

Рис. 3: принципиальная схема подключения TT

Как видите на рисунке, защитное заземление в такой системе отсутствует, поэтому контур организовывается индивидуально для каждого дома или квартиры. После установки такого заземления  от электрического щитка в квартире питание ведется трехжильным проводом (фаза, ноль и заземление).

В виду того, что для всех вышеприведенных вариантов отсутствует отдельный защитный проводник, оптимальным способом для каждого потребителя будет организация заземления в  квартире самостоятельно. Самым эффективным способом является заземляющий контур, хоть общий, хоть индивидуальный.

Провода для заземления 380 Вольт

При выборе заземляющего провода на 380 В важно придерживаться тех же требований, что рассмотрены выше

Обращайте внимание на тип изоляции, сечение, гибкость, температурный режим работы и другие параметры. Каких-то особых отличий по требованиям между заземлением на 220 или 380 В не предусмотрено. Если говорить о типе применяемых проводов, рекомендуется применять уже рассмотренные выше марки

Если говорить о типе применяемых проводов, рекомендуется применять уже рассмотренные выше марки.

К ним можно добавить провод ПВС 5х6 в двойной круглой изоляции с пятью жилами. Подходит для питания и заземления оборудования напряжением до 660 В.

Что такое наконечники НШВИ для обжима проводов: размеры, виды, как опрессовать, другие типы ТМЛ, НВИ и НКИ

Несмотря на общие подходы к выбору проводника, некоторые отличия в заземлении между сетями на 220 и 380 В имеются.

В первом случае используется однофазная сеть, а во втором — трехфазная. Следовательно, для сети на 220 В подойдет кабель с тремя проводами (земля, фаза и ноль), а на 380 В — с пятью (три фазы, ноль и заземление).

Зачем нужно заземление и его типы Как правило, провод заземления окрашивается в желто-зеленый цвет

Заземление – это способ обеспечения безопасности человека и бытовых приборов. При поломке электронной техники на корпусе накапливается заряд. Если человек дотронется до металла под напряжением, произойдет поражение электрическим током. Заземление используется для того, чтобы ток и потенциал с корпуса шли на землю, не приносят вреда человеку.

Электрическая сеть обязательно должна состоять из фазы и нуля. Дополнительно может подключаться защитный проводник – заземление. Есть разные схемы подключения заземляющей жилы – она может отсутствовать, подключаться совместно с нулевым проводом или выделяться в отдельный проводник.

Прежде чем выбирать схему заземления, нужно узнать, какая схема используется в доме. Она закладывается еще на этапе строительства здания и монтажа электропроводки. Всего выделяют 6 схем.

Для чего нужно заземление в квартире?

Заземление — это принудительное соединение электроустановок и оборудования с заземляющим устройством. По сути заземление призвано защитить человека (и животных) от опасного воздействия тока при пробое изоляции и подаче напряжения на корпус.

Предположим к розетке, не имеющей заземления, подключена стиральная машинка. При повреждении кабеля с большой вероятностью корпус машинки будет находиться под напряжением. Если человек прикоснется к корпусу, то его ударит током. Прохождение тока длительное время может нанести серьезные травмы или даже привести к летальному исходу.

Но если розетка будет заземлена и само заземление реализовано правильно, при прикосновении к корпусу стиральной машины под напряжением, человек получит удар током минимального значения (около 0,0008 А), который он скорее всего и не почувствует. Ток уйдет по заземляющему проводку в «землю». Поэтому, заземление розеток должно быть в каждом доме.

Как правильно выбрать розетку

Внутренняя розетка с заземлением

Чтобы правильно выбрать розетку, необходимо изучить и оценить ряд факторов, которые будут оказывать влияние на ее надежность и функциональность.

Следует ориентироваться на такие критерии:

• Вид металла. Лучшими характеристиками отличаются детали из нержавеющей стали.
• Мощность. Хороший вариант — двухгнездное устройство на 16 А.
• Материал корпуса. Лучше остановиться на керамике, которая устойчива к нагреванию и коррозии.
• Тип. Если поставить внутренний прибор, можно сэкономить место. Открытый способ экономит силы и время.

При выборе каждая мелочь имеет значение, в том числе цвет и дизайн изделия.

Подключение силовых проводников

Силовые контакты обычно подключаются по бокам. Куда именно не имеет значения. Силовые жилы можно поменять местами. По европейским стандартам, они оба являются силовыми источниками. Заземляющий контакт обычно расположен по центру устройства. Он должен выглядеть в виде металлической пластины, напоминающей букву «П». Она имеет отверстие, в которое вкручивается контактный болт с винтовой резьбой. Фазную и нейтральную жилы заводят с нижней стороны болта, а затем затягиваются посредством закручивания болта.

Закреплённые провода в контактах прибора, закреплены достаточно хорошо, но со временем они ослабляются и начинают подгорать. Что свести к минимуму этот эффект, зачищенные концы предварительно скручивают кольцом, а затем надевают на болт. Такой способ обеспечивает максимальную площадь соприкосновения, благодаря этому, увеличивается контакт и уменьшается их нагрев.

Заземление в частном доме

1. Чтобы полностью представить себе, как подключить розетку с заземлением, надо рассмотреть весь процесс от начала и до конца, на примере частного дома, если заземляющего провода там изначально не было:
2. Установка заземляющего контура. Он представляет собой металлические штыри, вбитые в землю, в верхних точках соединенных между собой приваренными к ним металлическими полосами. Длина штырей – 1,5-2 метра, а металлических полос в зависимости от разновидности контура: треугольником, лентой, квадратом или круглым. Для монтажа контура надо выкопать траншею глубиной 0,5 метра.
3. Подводка «земли» к распределительному щитку. Выполняется такой же металлической полосой, как и для соединения штырей.
4. Замена двухжильной проводки на трехжильную. Если его раньше не было, то обязательно надо устанавливать УЗО, гарантирующее отключение электричества при появлении напряжения на заземляющем проводнике.
5. Монтаж розеток.

Подключение защитного провода и его проверка

Общие правила

Перед тем, как к розетке подключить заземление, вам следует правильно подвести его. Поэтому в нашей статье мы опишем все этапы организации защитного заземления, начиная от вводного щитка и заканчивая подключением к электрооборудованию.

• Прежде всего, следует помнить, что защитный провод не должен содержать в своей цепи отключающих устройств. Поэтому он монтируется помимо любых автоматов, рубильников и предохранителей.
• Для обозначения защитного заземления используйте желто-зеленый провод. Это значительно облегчит подключение всех устройств и исключит вопросы, как определить заземление в розетке во время ремонта.
• Сечение провода защитного заземления должно быть не меньше сечений фазного или нулевого провода.
• Согласно п.3.247 СНиП 3.05.06-85, последовательное соединение заземляющих проводников запрещено. Каждое новое подключение должно осуществляться своим проводником.

Разводка защитного провода по квартире

Подключение защитного провода к розетке

Если вы не знаете, как подключается заземление к розетке, то следуя нашей пошаговой инструкции, вы без труда выполните эту задачу.

Итак:

• Прежде всего, снимите напряжение с распределительной коробки, от которой предстоит подключать розетку. Если в этой коробке проходят другие провода, то с них тоже следует снять напряжение. А лучше отключить всю квартиру или дом.
• Вскройте коробку и определите фазный, нулевой и защитный провода. Если ваша сеть освещения сделана согласно нормам ПУЭ, сделать это будет не сложно по цветам. Если же это не так, то придется побегать с указателем напряжения.
• Защитный провод подключается к контактам розетки, расположенным отдельно от двух силовых. У розеток разных моделей он может располагаться по-разному, но обычно обозначен знаком заземления или может быть определен визуально.
• Фазный и нулевой провода подключаем к силовым контактам розетки. Причем, очередность здесь не важна.

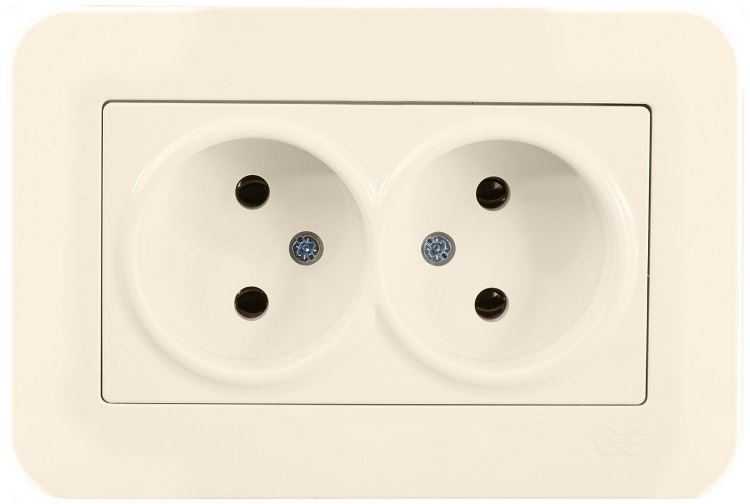

Характеристика и описание розеток без заземления

В домах старой постройки и частном секторе до сих пор используется двухпроводная система — ноль и фаза.

В обороте представлено множество электроприборов, которые не требуют наличия заземляющего контакта. Среди них: музыкальные устройства, телевизоры, светильники в пластиковом корпусе и прочее.

Такие розетки отличаются отсутствием заземления и контактов для него.

Преимущества и недостатки

Это отголоски из прошлого, которые до сих пор актуальны для подключения электрических приборов к сети. Их преимущества заключаются в следующем:

• чем меньше узлов, тем надежнее механизм;
• низкая стоимость;
• можно использовать только при отсутствии контура;
• простота подключения.

Есть и недостатки:

• из-за отсутствия заземления есть риск удара током;
• не рекомендуется использовать при подключении современной бытовой техники;
• есть риск повреждения приборов из-за скачков напряжения и перегрузок.

Если в квартире или доме проложены двойные провода и кабели, это автоматически означает, что заземление не предусмотрено. Нужно либо полностью менять проводку в помещениях, либо использовать устаревшие модели розеток.

Все виды розеток имеют входы для подключения фазы и нуля, потому как по фазовому проводу в электрические приборы поступает ток.

Подключение двойной розетки с заземлением

Порядок действий для подключения двойной розетки точно такой же, как и для обычной, если это модель для одного подрозетника. В ней делается один заземляющий контакт на обе розетки, поэтому та ее часть, что вставляется в подрозетник ничем не отличается от стандартного устройства.

Другое дело, если двойная розетка набрана из двух ординарных, расположенных рядом друг с другом. В таком случае заземление надо рассматривать как сделанное для двух отдельных точек и монтаж заземляющего провода производится несколько иначе, чем фазы и ноля.

Различие в том, что зачастую подключаемый блок розеток соединяется между собой шлейфом, когда к следующей точке провода идут от контактов предыдущей. Если в каком-либо месте отгорит провод, то следующие розетки в цепи работать не будут. Это не является потенциальной угрозой получить удар электрическим током, в отличие от выхода из строя провода заземления.

Чтобы этого избежать, перед тем как подключить двойную розетку, набранную из ординарных, заземляющий провод прокладывают цельным куском до последней точки подключения, а напротив предыдущих делают скрутки, от которых заземление уже идет на заземляющие контакты.

Если заземляющего провода в розетке нет

Здесь все зависит от того, где именно нужно выполнить подключение розетки с заземлением – в частном доме или многоквартирном. Во втором случае еще надо узнать, есть ли заземляющая шина в этажном щитке – вполне может быть ситуация обратная предыдущей – когда проводка в квартире старая, а этажный щиток уже переделан под новые стандарты и в нем есть шина для подключения PE проводника.

Если в этажном щитке нет заземляющей шины, то заземление розеток самостоятельно сделать не получится. Если точнее, то сделать можно, но это будет нарушением – вмешательством в утвержденную схему дома и т.п.

Как итог – если заземления нет, то надо собираться всем жильцам дома и писать коллективное заявление, чтобы сотрудники ЖЭКа провели все необходимые работы. Других вариантов сделать все законным способом не существует.

Также выбор способа подключения зависит от того, нужно заземлить одну розетку или сделать заземление всех, которые есть в квартире. Если к одной розетке можно подвести заземление внешней проводкой, то при необходимости переделки всех точек в квартире, придется проводить масштабные работы по замене электропроводки, которые обычно делаются только при капитальном ремонте.

Заключаются они в том, чтобы извлечь из стены старую проводку, а на ее место установить новую, в которой кроме всего прочего будет еще и заземляющий провод. Рассматривать при этом вариант, когда будет просто добавлена жила заземления не стоит.

Проводка, скорее всего, старая сама по себе, плюс, обычно отсутствует точная схема разводки кабелей внутри стены, поэтому сделать новые штробы под заземление, не повредив старые провода достаточно проблематично.

Как проверить заземление в розетке?

Для этого понадобится мультиметр и отвертка-тестер. При наличии разноцветных проводов на фазе присутствует черно-коричневая изоляция. Проверку сначала осуществляют тестером, вводя его поочередно в отверстия розетки. Включение индикатора произойдет при касании фазы.

Впоследствии наличие заземления проверяют мультиметром. Центра или верхней части розетки (ее заземление) касаются одним щупом, вводя второй поочередно в ее отверстия.

Отсутствие напряжения между проводниками указывает на следующее:

• нейтраль-заземление — о находящейся перемычке между ними;
• фаза-заземление — об отсутствии последнего;
• фаза-нейтраль — об обрыве последней.

При исправно работающем заземлении во время измерения напряжения между ним и нейтралью показания прибора должны быть отличны от 0, а максимальный результат не должен превышать 90 В.
