Нужно ли заземление для УЗО
Очень многие хозяева жилья уверены, что защитное устройство будет правильно работать лишь при наличии трехпроводной электрической цепи, с проводниками фазы, нуля и заземления. По этой же причине часто возникает вопрос, УЗО или заземление что лучше. Для того чтобы дать правильный ответ, необходимо разобраться в назначении каждого из них.
Известно, что основной функцией УЗО является отключение оборудования при появлении токовой утечки на корпус. Таким образом, удается избежать поражения человека электротоком. Заземление устанавливается с той же самой целью, только работает оно по другой схеме. Когда электрический ток появляется на нетоковедущих частях, за счет заземления создается короткое замыкание. В результате, происходит срабатывание максимальной токовой защиты автомата и обесточивание оборудования.
Следовательно, оба метода защиты могут применяться отдельно, а при необходимости и совместно, дополняя друг друга. Поэтому обязательной установки заземления при использовании УЗО не требуется и защитное устройство может применяться даже в двухпроводной однофазной сети, в которой отсутствует штатное заземление. Данный вывод подтверждается и конструкцией самого прибора, где имеются фазные и нулевые клеммы, а отдельная клемма для заземляющего провода отсутствует
На это следует обратить особое внимание, поскольку заземление в обязательном порядке устанавливается лишь в домах современной постройки
В старых же домах, построенных еще во времена СССР, до сих пор используются двухпроводные сети, без проводника заземления. В таких случаях, защитные устройства особенно необходимы. Вся разница в срабатывании УЗО с заземлением и без заземления, состоит лишь во времени срабатывания. При наличии заземления срабатывание происходит практически мгновенно. УЗО без заземления срабатывает только в момент касания корпуса прибора, находящегося под напряжением. Поэтому степень защиты получается уже не такая надежная, как в первом варианте, но тем не менее, даже в этом случае УЗО защищает от неприятных последствий поражения электротоком.
Как функционирует защитный прибор без «земли»?
Вариант подключения без заземления – это характерный случай для квартир и частных домов старых построек. Электроснабжение таких строений, как правило, организовано без подвода заземляющей шины. Но насколько корректным следует ожидать действие УЗО без включения «земли»?
К примеру, в процессе эксплуатации электрооборудования произошёл пробой на корпус. При условиях отсутствия заземляющей шины рассчитывать на мгновенное срабатывание установленного УЗО не приходится. Если же произойдёт касание человеком корпуса пробитого оборудования, ток утечки потечёт к «земле» через тело человека.
Потребуется какой-то период времени (порог настройки прибора) до момента, когда сработает УЗО. За этот промежуток времени (достаточно короткий) вполне допустимым остаётся риск травматизма от воздействия электротока. Между тем УЗО сработало бы немедленно при наличии заземляющей шины.
На этом примере легко вывести заключение на тот счёт, что подключать УЗО и автоматов в квартирном щитке или щитке частного дома всегда следует вместе с подключением к шине заземления. Другой вопрос, что остаётся достаточное количество строений, где нет возможности сделать это по причине отсутствия «земли» в схемах проектов.
Для вариантов строений, где электроснабжение организовано без заземления, устройство коммутационной защиты посредством УЗО фактически выглядит единственным эффективным средством защиты, какое можно применить в таких условиях. Поэтому рассмотрим возможные схемы, применимые к электроснабжению частного жилья.
Можно ли выполнить подключение УЗО без заземления?
Использование такого защитного устройства имеет смысл практически всегда, даже тогда, когда схема подключения является простой двухпроводной с нулем и фазой. Чтобы более наглядно понять особенности функционирования такого устройства, выяснить все детали и самые интересные специфические моменты, нужно разобраться в этом вопросе максимально подробно. На основе этого можно делать самые адекватные выводы.
По большому счету можно рассматривать УЗО в качестве своеобразного «калькулятора». Его схема подключения, если не используется заземление, является весьма простой. Через изделие проходят фазовый, а также нулевой провод. Та нагрузка, которая поступает на них, отслеживается максимально тщательно, после чего производится сравнение.
Если вдруг проводка повреждается либо же в электрической сети потребителя начинает появляться утечка, то ток начинает уходить через поврежденную изоляцию. Величина данного тока, как правило, является очень маленькой. Это могут быть, например, десятки и сотни миллиампер. Однако, несмотря на несущественные параметры, ее может быть достаточно для нанесения существенного ущерба человеческому здоровью.
Устройство защитного отключения используется для выравнивания тока, который проходит через фазовый, а также нулевой провода. Если вдруг происходит отклонения величин тока, то в автоматическом порядке происходит размыкание контактов, из-за чего прерывается подача электричества к участку сети, который был поврежден. Теперь можно перейти от теории непосредственно к практике, то есть к понятной для всех бытовой ситуации.
Например, в доме в ванной комнате стоит стиральная машина. Электрическая проводка является двухпроводного типа, то есть с фазой и нулем, а заземления нет. Пока что не установлено и УЗО. Может в стиральной машинке повредиться фазный провод и изоляция. После этого провод может начать касаться металлического корпуса прибора, из-за чего он окажется под определенным напряжением.
Если человек дотронется до корпуса, он станет проводником. Поэтому через него начнет протекать электрический ток. Этот процесс будет продолжаться до тех пор, пока человек не отпустит металлический корпус. Но до этого времени его наверняка потрясет и поколотит из-за воздействия со стороны тока. Наверняка человек будет надеяться и на защиту, которая сможет отключить поврежденный участок, но если нет УЗО, то и защиты нет. Поэтому стоит надеяться исключительно на собственную силу воли. В обратном случае человек просто может потерять сознание и упасть.
Если будет установлено УЗО, то в случае касания металлического корпуса, оказавшегося под напряжением, устройство мгновенно ощутит утечку тока и включится. Поэтому поврежденный участок практически сразу отключится.
Это получается из-за того, что в случае возникновения первых признаков «перекоса» тока на проводах, как фазном, так и нулевом, начинает работать автоматика. Она сразу оставляет стиральную машинку просто обесточенной. Вряд ли человек успеет даже ощутить легкую щекотку по телу. В таком случае человек наверняка больше озадачится характерному щелчку реле, находящегося в прихожей.
При это время, на протяжении которого человек будет ощущать ток, является настолько ничтожным, что у него вряд ли будет возможность и вовсе почувствовать воздействие электрического тока. В настоящее время без проблем можно найти в сети специальное видео, на котором представлено испытание современного УЗО. Там человек берется намерено за оголенный провод, подключенный непосредственно к устройству защитного отключения. После касания к проводу, происходит практически мгновенное включение УЗО. Из-за этого человек даже не ощутил никакого дискомфорта и неприятных ощущений.
Вряд ли кто-то не заметит ту пользу, которую приносит использование УЗО. В двухпроводной системе энергетического снабжения такие устройства должны использоваться в обязательном порядке в наиболее опасных участках электрической сети. В обратном случае возникают некоторые неприятные риски.
Подключаем без заземления
Как правильно подключить УЗО
Подключение УЗО в отсутствии заземления делается достаточно часто во многих квартирах и старых домах. Так как в домах старого образца обычно встречаются силовые кабеля с одной фазой и нулем, то заземление подключить нет возможности. Чтобы сделать заземление понадобится устанавливать заземляющий защитный контур по периметру здания, обязательно менять всю проводку, чтобы поместить новый кабель с «землей». Только подключение такой жилы к специальному проводнику на розетки или отдельным контактам на мощных бытовых приборах позволит сделать заземление в квартире или частном доме. Совместив такие защитные меры вместе с УЗО и автоматическим выключателем, можно обеспечить жилое здание всеми необходимыми мера для предотвращения несчастных случаев.
Однако у многих людей просто нет возможности сделать замену всей проводки в квартире, так как не сегодняшний день это дорогостоящее обновление. По этой причине устанавливается УЗО без заземления. Несмотря на то, то электрическая сеть не имеет заземления, не стоит игнорировать подключение устройства защитного отключения. Само защитное оборудование не имеет клемм для заземляющего проводника. В нем есть места для подсоединения фазы и рабочего нуля. Так как это устройство имеет совершенно другое назначение, то для него нет необходимости делать отдельные точки для заземления.
Схема подключения двухполюсного УЗО
Подключенное УЗО в отсутствии заземления, рассчитывают на то, что оно будет отключать подачу электроэнергии в сеть при изменении потенциалов входящего и исходящего тока. Потому, если в доме нет заземляющей конструкции и не проведен трехжильный провод, также нет причин отказываться от подключения других типов защитного оборудования. Желательно одновременно устанавливать устройство защитного отключения и автоматический выключатель. Последний прибор позволит предотвратить в квартире или частном доме короткое замыкание при повреждении кабеля, а также уберечь перегорание бытовой техники при скачках напряжения в электрической сети. От такого УЗО уберечь и предупредить не может. Оно предназначено для предотвращения утечки переменного тока в цепи.
Согласно Правилам устройства электроустановок (ПУЭ), нельзя применять УЗО, которые реагируют на дифференциальный ток в трехфазных цепях на четыре провода (заземление объединено с рабочим нулем). Если делать монтаж устройства защитного отключения на всю электрическую сеть, то такая схема будет более простая. При подключении УЗО без заземления обязательно нужно знать параметры силового кабеля, который проложен в частном доме или квартире, а также суммарное значение силы тока, рассчитывая одновременное подключение всех бытовых приборов к сети.
Обычно схема монтажа защитного оборудования предусматривает последовательное подключение всех элементов. Даже если в новой схеме будут внесены изменения с добавлением нового источника или элемента, последовательность не должна быть нарушена. В таком случае, он просто будет подсоединен на соответствующем участке электрической цепи. При однофазной электрической проводке, в которой нет заземляющей жилы, устройство защитного отключения должно размещаться перед распределительным щитком и перед счетчиком энергоснабжения. Затем идут автоматические выключатели (если их больше одного) и выравниватель напряжения. При соблюдении такой схемы можно осуществить полный контроль всей проводки в доме, а не отдельного ее ответвления.
Для отдельных веток с мощным электрическим оборудованием устанавливаются автоматические выключатели, которые будут реагировать на высокое напряжение, не отключая электроснабжение по всему дому. Самая распространенная схема при подключении УЗО является та, которая предназначена для однофазного силового кабеля с напряжением на 220 вольт. Если же у хозяев есть желание поставить менее мощное защитное оборудование на каждую линию с мощной техникой, то такая схема будет иметь несколько другой вид. Так рекомендуется делать подключения отдельно для ванной комнаты, гаража или мастерской, подвала, а также для кухни. Нередко бывают большие студийные кухни, где к цепи подсоединяют одновременно достаточно много электрических приборов. В такой ситуации целесообразно разделить жилой дом и прилегающие помещения на отдельные участки с потреблением электроэнергии, обеспечив каждому независимую защиту.
Будет ли работать УЗО без заземления
Работа защитного устройства в двухпроводной сети происходит в особых условиях. Поэтому у многих хозяев возникает вопрос, сработает ли УЗО без заземления и обеспечит ли защиту от поражения электротоком? Для того чтобы получить ответ, необходимо проследить весь механизм срабатывания. При наступлении пробоя на корпус оборудования, мгновенного срабатывания УЗО не произойдет, поскольку заземление отсутствует и токовой утечке нет пути для дальнейшего прохождения. Одновременно, на корпусе прибора образуется потенциал, опасный для здоровья и жизни человека.
В момент касания корпуса, путь токовой утечки на землю будет проходить через человеческое тело. Через определенный промежуток времени значение тока станет равным порогу срабатывания УЗО и лишь тогда произойдет отключение с прекращением подачи тока на неисправный прибор. Время нахождения человека под воздействием тока будет зависеть от уставки срабатывания защитного устройства. Несмотря на довольно быстрое отключение, этого вполне хватает для получения серьезной электротравмы. При наличии заземления УЗО сработало бы сразу же после утечки тока и отключило бы прибор еще до соприкосновения с ним человека.
Таким образом, УЗО без заземления может быть подключено, однако такая схема не гарантирует 100-процентную безопасность. Тем не менее, в домах старой постройки все еще используются двухпроводные сети, а их переоборудование на более современные трехпроводные сети не всегда возможно с технической точки зрения. Поэтому во многих случаях УЗО является единственным вариантом защиты людей и бытовой техники. При использовании схем без заземления вместе с устройствами защитного отключения должны обязательно устанавливаться автоматические выключатели, отключающие сеть при перегрузках и коротких замыканиях.

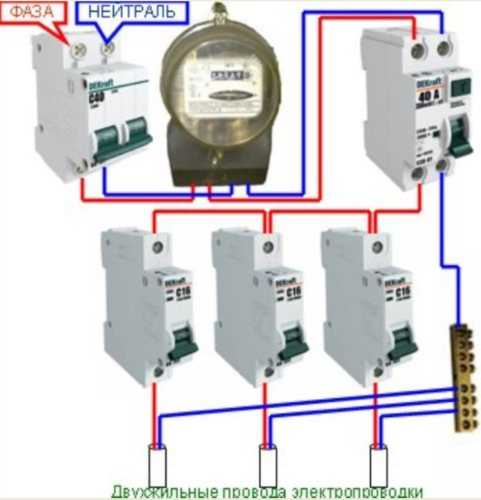

Как подключить УЗО в квартире без заземления – Схема №1
Единственное защитное устройство устанавливается на входе и охватывает своим действием всю проводку, имеющуюся в квартире. В распределительный щиток напряжение поступает через вводный кабель. Далее оно подходит к двухполюсному автомату, а затем – к УЗО. После этого выполняется установка автоматов на отходящие линии.
Существенным плюсом считается низка стоимость такой схемы из-за применения только одного защитного устройства. Все приборы могут быть компактно размещены даже в небольшом распределительном щитке. Но, существенным недостатком подобного отключения будет срабатывание УЗО при утечках тока, в результате чего окажется обесточенной вся квартира.
Схема №2
Работа УЗО без заземления может осуществляться еще по одной схеме. В этом случае защитные устройства устанавливаются не только на входе, но и на каждой отходящей ветви. Вводное УЗО монтируется так же, как и в предыдущем варианте, а все остальные устанавливаются после автоматов, защищающих отходящие линии. Общее количество защитных устройств будет зависеть от конкретной конфигурации домашней сети. Нередко к защите отдельно подключаются водонагреватели, электроплиты, посудомоечные и стиральные машины.
УЗО в TN-C — моделирование ситуаций
Для начала отрисуем аналогичную схему заземления электроустановок в однофазной электрической сети системы TN-C с использованием программы Electronics Workbench:
Как видно, схема дополнилась значениями сопротивлений заземлителя нейтрали и повторного заземления PEN проводника. Суммарно они дадут порядка 4 Ом, что соответствует норме. В схему добавлены два резистора по 0,5 Ом — это условное сопротивление проводов. Идущие следом два амперметра будут имитировать УЗО. Нагрузки в виде станков или иного оборудования показаны двумя резисторами по 15 Ом каждый. Человек, прикасающийся к электроустановке — это резистор 5000 Ом. Пока еще короткого замыкания в электроустановке нет
Но стоит обратить внимание, что человек через корпус электроустановки контактирует непосредственно с PEN проводником. Последний в свою очередь практически всегда имеет потенциал, отличный от нуля
В данном случае с учетом нагрузки, сопротивления проводов и повторных заземлителей потенциал PEN провода на участке с оборудованием порядка 12 Вольт. А через человека, дотронувшегося до корпуса, в штатном режиме проходит неприятный ток 2,6 мили ампер. Но это все условно — сопротивление проводов может быть меньше, а повторных заземлителей больше. Но в любом случае на корпусе будет потенциал. Также нужно отметить, что на схеме из книги оборудование имеет еще и дополнительное защитное заземление. Но мы его пока не отрисовываем, так как для первой причины нецелесообразности применения УЗО в TN-C оно не нужно.
Переходим непосредственно к первой причине. В книге говорится, что ток короткого замыкания, который протекает от открытых проводящих частей поврежденной электроустановки через человека, заземлители нейтрали и PEN проводника не воздействует на УЗО как дифференциальный. С данной частью все понятно. Но далее пишется, что ток короткого замыкания будет неразличим, и только незначительная его часть будет возвращаться к источнику питания через УЗО. Попробуем объяснить простыми словами с использованием следующей схемы:
При коротком замыкании в цепи появится большой ток 219 ампер, на который мгновенно среагирует автоматический выключатель или предохранитель F. Вероятно, это и имелось ввиду в части о неразличимом токе короткого замыкания. При этом не факт, что отработает УЗО, если в этот момент к корпусу будет прикасаться человек. Через него пройдет 22 мили ампер, что явно не дотягивает до уставки УЗО. Поэтому в данном случае УЗО бесполезно. И даже если представить, что ток замыкания на корпус по каким-то причинам оказался не таким большим для моментального срабатывания автомата или предохранителя, то и ток утечки через человека будет недостаточным для отработки УЗО.
Далее в книге написано, что ток короткого замыкания может протекать к источнику питания и через другое электрооборудование, корпус которого соединен с PEN проводником. Простыми словами опасный потенциал будет не только на корпусе поврежденной электроустановки, но и на всех остальных зануленных электроустановках.
Вторая причина, по которой применение УЗО в системе TN-C не разрешается — это ложные срабатывания:
Если электроустановки занулены и дополнительно заземлены, то часть тока нагрузки при нормальных условиях эксплуатации будет возвращаться к источнику питания. Эта часть тока будет восприниматься УЗО как дифференциальный. На схеме с учетом двух заземлителей с сопротивлением 10 Ом каждый образовался разностный ток 1,4 ампер.
Без сомнения применение УЗО в системе TN-C не имеет никакого смысла. Теперь можно рассмотреть систему без заземления. Для этого достаточно из нашей схемы убрать зануление и дополнительное заземление:
Смоделировав аналогичную ситуацию с замыканием на корпус, в цепи не образуется большой ток. Опасный потенциал будет постоянно на корпусе электроустановки. И как только человек прикоснется к ней, он фактически превратится в заземлитель и вытянет на себя разностный ток. В данном случае через человека может пройти ток силой 41 мили ампер. При использовании УЗО с уставкой 30 мили ампер, оно обесточит электроустановку и снизит опасное воздействие электрического тока на человека. Конечно это не самый безопасный способ, но он по крайней мере дает шанс. А если не использовать УЗО вовсе — то шансы сводятся к нулю.
Подведем итог. В квартирах и частных домах нет системы TN-C, и здесь при отсутствии заземления обязательно лучше иметь УЗО. В TN-C же УЗО не работает.
Схемы подключения устройств защитного отключения
Чтобы установить УЗО, необходимо знать по каким схемам его можно подключить в сеть энергоснабжения.
Монтаж в однофазной сети
Схема представлена на рисунке ниже.
Схема подключения устройства защитного отключения к однофазной сети не вызывает сложностей даже у не обладающих опытом людей
Эта схема одна из самых распространенных. Ее частое применение объясняется тем, что у большинства потребителей электрического тока присутствует однофазная сеть. Также по такой схеме, УЗО можно подключить даже самостоятельно, при наличии минимальных знаний.
Монтаж УЗО в двухфазной сети
Схема приведена на рисунке.
Одноуровневая схема подключения устройства защитного отключения при условии отсутствия заземления
Отличие этой схемы от предыдущей заключается в отсутствии заземления. Такое подключение УЗО также можно часто встретить, так как схема проста в исполнении и довольно компактна. Применяется она как в домах, так и квартирах. Такую схему еще называют одноуровневой, так как защита проводиться только прибором УЗО без заземления.

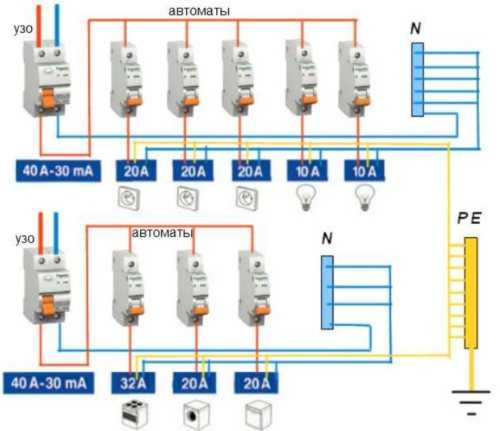

Монтаж УЗО для отдельных приборов
Монтажная схема показана на рисунке ниже.
Схема подключения устройства защитного заземления для электроприборов при наличии заземления
Для больших помещений с большим количеством электроприборов, как правило, используют подключение для отдельных приборов, то есть установку двух и больше УЗО. Это обусловлено тем, что прибор устанавливается для тех энергопотребителей, которые больше всего могут пробивать изоляцию проводов. Такая схема может применяться в больших домах, офисах, на производстве.
Монтаж УЗО в трехфазной сети
Схема подключения представлена на рисунке ниже.
Схема подключения устройства защитного отключения, характерная для домашних и производственных трехфазных сетей
Такая схема подключения подойдет только в тех местах, в которых имеется трехфазная сеть. Она применяется на производствах, и помещениях специального назначения. Преимуществом такой схемы подключения является ее простота.
Монтаж трехфазного УЗО в однофазной сети
Схема подключения показана на рисунке.
Схема подключения УЗО с 4 полюсами для защиты однофазной сети
Использование трехфазного устройства защиты отключения в однофазной сети — явление очень редкое, но ее всегда стоит рассматривать, так как такая схема может также использоваться при временном подключении УЗО. На схеме показано, что вместо трех фаз в прибор подключается только одна. При таком подключении прибор также будет полноценно работать.
С заземлением и без, в квартире или бане
При современном использовании электричества приборы УЗО просто необходимы в быту. Например, для проживающих в квартирах, защита понадобится в местах с повышенной влажностью. Как правило, этими местами является кухня и ванная комната. Например, на линию со стиральной машиной установка УЗО просто необходимо.
Применение этого прибора также обусловлено тем, что в большинстве квартир старой постройки отсутствует заземление. Поэтому применение УЗО в некоторых случаях — настоящее спасение. При этом применяется схема подключения в двухфазной сети.
Также УЗО обязательно устанавливаются при монтаже проводки для бани. Парная — это место с повышенной влажностью и применение защитного устройства для такого места лишним не будет. Для частных домов заземление доступней, поэтому УЗО подключается на пару с ним. Подключать устройство защиты можно по схеме подключения к однофазной сети. Но для максимальной защиты на баню устанавливают отдельный прибор с минимальным порогом срабатывания.
Следует не упускать из виду один важный момент, что этот прибор срабатывает только на поврежденную изоляцию, при коротких замыканиях или большом перегреве сети УЗО может не сработать. Поэтому, чтобы полностью обезопасить себя и близких перед этим устройством подключается автоматический выключатель.
Необходимость заземления УЗО
Считается, что безупречное функционирование устройства защитного отключения достигается только при условии наличия электрической сети с контактным проводником фазы, проводником «нуля» и заземляющей шиной.
По сути, если рассматривать работу УЗО и заземляющей шины, функционально оба устройства призваны исполнять аналогичные действия – обесточивать цепь в случае утечки электричества на корпус. Разница отмечается только в схемном принципе.
Классическая монтажная пара, благодаря которой обеспечивается вполне эффективная блокировка и от поражения электротоком, и от возможных возгораний по причине КЗ: 1 – автомат; 2 – устройство защиты (УЗО)
Отсюда следует логичный вывод: оба схемных решения применимы в практике электроснабжения жилища. Более того, оптимальным видится вариант совместного использования этих двух схемных решений.
Если на линии электроснабжения устанавливается УЗО, организацию заземления, по большому счёту, допустимо исключить. При этом внедрение защитного устройства видится разумным решением и для двухпроводной электросети, где технически отсутствует заземляющая шина.
Оптимальное техническое решение для построения электрической схемной разводки жилых зданий, когда наряду с защитным прибором отключения задействована также заземляющая шина. Подобные решения – стандарт для новых построек
Собственно, если обследовать внимательно сам прибор УЗО, на нём не удастся отыскать клеммы, специально предназначенной для подключения «земли».
Этот фактор подтверждает лишний раз возможность включения без заземления. Однако современные проекты домостроения в обязательном порядке предполагают наличие заземляющей шины.
Как работает УЗО при отсутствии заземления
Когда повреждается изоляция проводов или ослабевают крепления токоведущих контактов приборов, возникают утечки токов, приводящие к нагреву проводки или искрению, в результате чего создается опасность возгорания. При случайном касании человеком оголенного фазного провода, он может получить удар током, прохождение которого через тело в землю создает опасность для жизни.
Схема подключения УЗО без заземления в квартире или в доме предусматривает непрерывное измерение тока на входах и выходах защитных приборов. Когда разница между ними превышает заданный предел, производится разрыв электрической цепи. Обычно на защищаемом объекте делается заземление. Но его может и не быть.
В старых домах советской постройки применяются УЗО в схемах, где отсутствует защитный проводник РЕ (заземление). От основной трехфазной домовой сети к квартирной проводке подключается фазный провод и нулевой, который совмещен с защитным проводником и обозначается PEN. В трехфазной квартирной сети имеются 3 фазы и PEN-проводник.
Система с объединением функций рабочего N и защитного PE проводников, называется TN-C. От городской воздушной линии в дом вводится кабель с 4 проводами (3 фазы и нейтраль). На каждую квартиру поступает однофазное питание с межэтажного щита. Нулевой провод совмещает функции защитного и рабочего проводника.
Схема подключения УЗО в однофазной сети без заземления отличается тем, что при пробое и попадании фазы на корпус защита не сработает. В связи с отсутствием заземления, ток отсечки протекать не будет, но на приборе появится потенциал, опасный для жизни.
При прикосновении к электропроводным частям корпуса электроприбора для прохождения тока создается электрическая цепь в землю через тело. При токе утечки ниже порогового значения прибор не сработает, ток будет безопасным для жизни. При превышении предела УЗО быстро отключит линию от прикосновения к корпусу. При наличии на нем заземления отключение цепи может произойти до прикосновения человека к корпусу, как только произойдет пробой изоляции.
Как работает УЗО без заземления?
Представим, что некий электроприбор подключен к сети через УЗО, но корпус его не заземлен. Если на каком-либо из токоведущих элементов случится пробой изоляции, корпус окажется под напряжением. Но от сети прибор отключен не будет, поскольку:
- короткого замыкания нет, следовательно, автоматический выключатель не сработает;
- утечки тока нет, следовательно, УЗО также не сработает.
Утечка возникнет только тогда, когда к корпусу оборудования прикоснется пользователь. В этом случае ток пойдет через него и УЗО тут же отключится.
Схема подключения УЗО без заземления
Отсюда вывод: при отсутствии заземления пользователя в аварийной ситуации так или иначе ударит током. Насколько сильно — зависит от чувствительности УЗО (величина тока утечки, при котором оно срабатывает) и времени срабатывания.
Совсем иное дело, если оборудование заземлено. Как только случится пробой, сразу появится утечка тока в землю и УЗО сработает. Следовательно, электротравма в случае наличия УЗО и заземления полностью исключается.
Виды УЗО и технические характеристики
Основная доля схемных решений бытового сектора — это именно однофазная разводка, где в принципе существуют только две линии: фаза и ноль. Схема, необходимая для правильного подключения такой системы, на практике выглядит следующим образом: Работа всегда начинается с установки автоматического выключателя, для примера взята модель на 40А, максимальный уровень нагрузки, который он способен выдерживать, равняется 8,8 кВт.
Знание и понимание правильности подключения УЗО — залог нормальной работы всей электрической цепи в целом. Во избежании проблем нужно подключить автомат с номиналом, не превышающим рабочий ток узо. Соответственно, снизу прибора подключаются контакты, которые пойдут последующим автоматическим выключателям, и другим приборам.
Классический вариант включения В зависимости от технической нагрузки количества бытовых приборов и числа помещений, в квартире или доме может эксплуатироваться единая полная сеть или сеть, состоящая из нескольких подсетей. Оставляйте свои комментарии и задавайте вопросы в блоке под статьей. Исключение составляет аппаратура ванных комнат многоквартирных домов, но она должна располагаться так, чтобы исключить попадание брызг воды.
Для того, чтобы осуществить этот процесс в двухфазной цепи, необходимо придерживаться следующего алгоритма действий: Перед началом работ отсоединить провод питания от фазы автоматического выключателя и нулевого проводника щитка. После УЗО актуально подключать автоматические выключатели для различной нагрузки с соответствующим током отключения. Защита вновь сработает при попытке включения автоматического выключателя на неисправной линии. Следует запомнить, что ни в коем случае не стоит нули разных групп от разных устройств защитного отключения соединять между собой.
Назначение и область применения УЗО
Это является грубой ошибкой и заблуждением по следующим причинам: Принцип работы устройства защитного отключения изначально опровергает такую версию, поскольку заземление не играет в нем какой-либо значимой роли. Маломощные аппараты применяются при токе не более 10 А, а мощные — выше 40 А. В качестве финального действия необходимо вывести проводник к другим трем автоматам, также отвечающим за розеточные группы. Доходчивые разъяснения автора о работе УЗО в таких условиях и практические демонстрации: Под завершение обзорного материала возможных схемных конфигураций с УЗО необходимо отметить актуальность использования этих приборов.
К входной клемме устройства с маркировкой N необходимо подключить нулевой кабель, отсоединенный от корпуса щитка. Перед началом работ по подключению, рекомендуют нарисовать принципиальную схему подключения. Распространённая и часто применяемая на практике схема разводки питающей сети в частном доме. Дело в том, что в этих случаях, величины тока недостаточно, чтобы отключился автоматический выключатель, рассчитанный на работу со сверхтоками перегруза и короткого замыкания.
В любом случае УЗО нужно подключать для повышения электробезопасности, но делать это надо по правилам. Схема подключения УЗО в однофазной сети без заземления в частном доме Домашняя сеть может быть такой же, как в квартире, но здесь у хозяина больше возможностей. При возможности подключить узо на каждой конкретной линии сети индивидуально, при возникновении нештатной ситуации подача энергии произойдет на отдельно взятом поврежденном участке. Остальная часть электропроводки останется под напряжением. Ванная и розетки подключены на 3 фазы с применением дифференциальных автоматов.
Нужна ли установка реле напряжения вместе с устройством? Принцип построения схемы подключения УЗО Для корректной работы данного защитного устройства в каждом индивидуальном случае схему подключения к электрической сети следует разрабатывать отдельно. Когда разница между ними превышает заданный предел, производится разрыв электрической цепи.
